RTU固件中的“数据保险箱”——离线数据补发系统设计

水利行业RTU手艺人2026-07-07 17:21

你有没有遇到过这种场景：RTU 设备装在偏远山区的山洪预警站，4G 信号时断时续。网络一断，刚采集的水位数据就丢了，等网络恢复后平台数据出现"空洞"。更头疼的是，设备同时挂了 4G、以太网、北斗三个通道，哪个通道的数据该补发、补发到哪，全靠人工管理。这篇文章就来聊聊，我们是如何用一个"补发数据管理中间件"彻底解决 RTU 离线数据零丢失问题的。

一、为什么 RTU 必须有补发机制？

水文遥测终端（RTU）是水库、灌区、山洪预警站的"神经末梢"。它持续采集雨量、水位、流量、闸门开度等数据，通过 4G/以太网/北斗等网络通道传输给中心平台。这个过程中有一个不可妥协的诉求：

数据不能丢，哪怕网络断了也不行。

但现实是残酷的：4G 信号在山区、隧道、极端天气下随时中断；一个 RTU 可能同时挂载多个网络通道，各通道状态独立；水文数据要求"事后可追溯"，离线期间的数据必须补传。

传统做法是在 RAM 里开个环形缓冲区暂存，但 RAM 一断电就全没了。必须把待补发数据持久化到非易失存储中。 这就是 comm_reissuedata_manage 组件诞生的背景------RTU 离线时把上报数据存入 Flash，网络恢复后按通道逐步补发，实现离线数据零丢失。 它是合格 RTU 的标准插件。

二、整体设计思路：Flash 上的持久化 FIFO 队列

核心思想一句话概括：

在 SPI Flash 上构建一个持久化的 FIFO 数据队列，支持掉电不丢、断网暂存、来网补发。

就像一个"数据保险箱"：网络断开时存进去，网络恢复后取出来补发，数据写在 Flash 上断电也不丢。

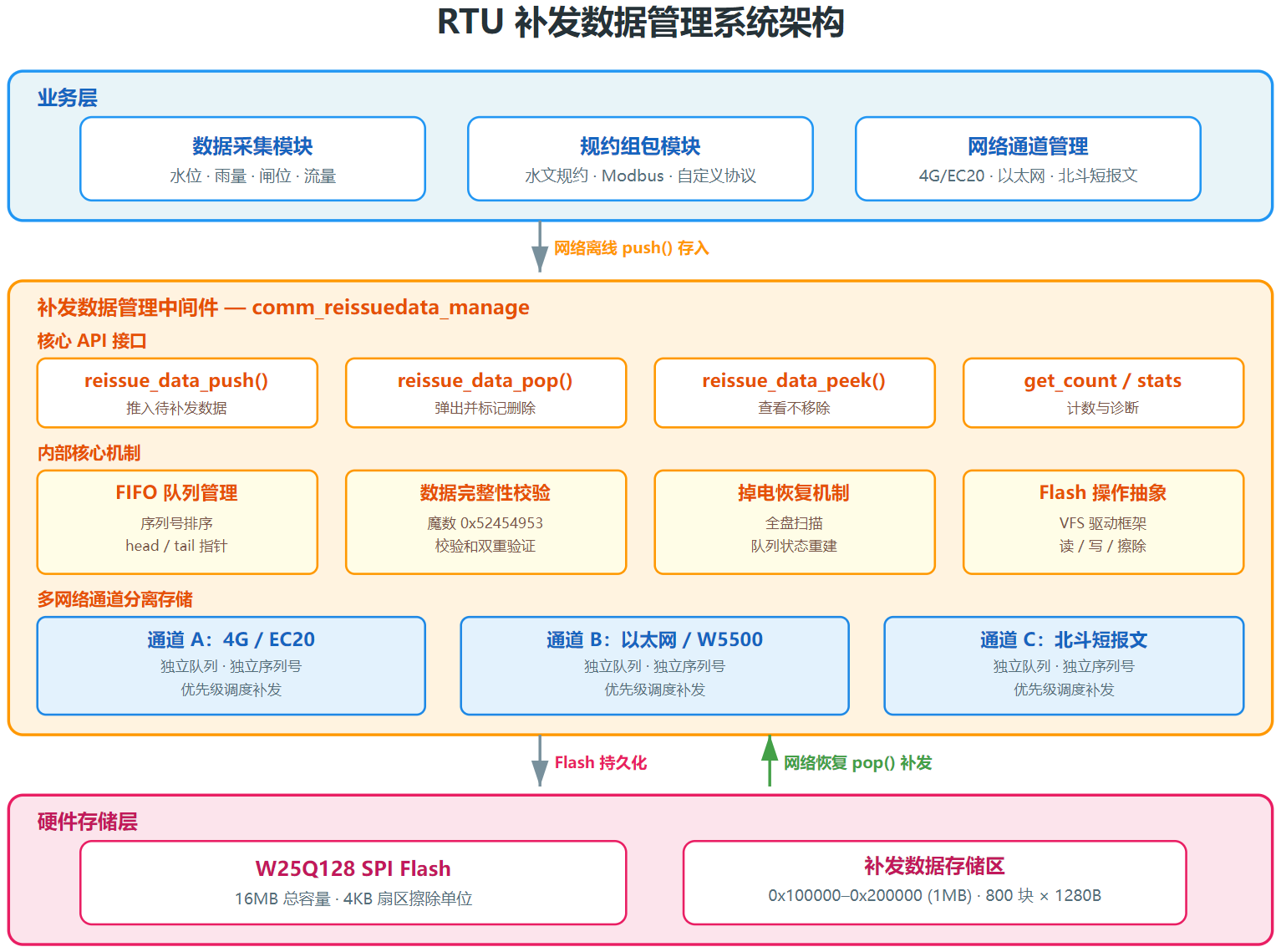

系统分三层：业务层 （数据采集、规约组包、网络通道管理）→ 补发数据管理中间件 （push/pop/peek 队列接口 + 完整性校验 + 掉电恢复）→ 硬件存储层（W25Q128 Flash，1MB 专用区）。

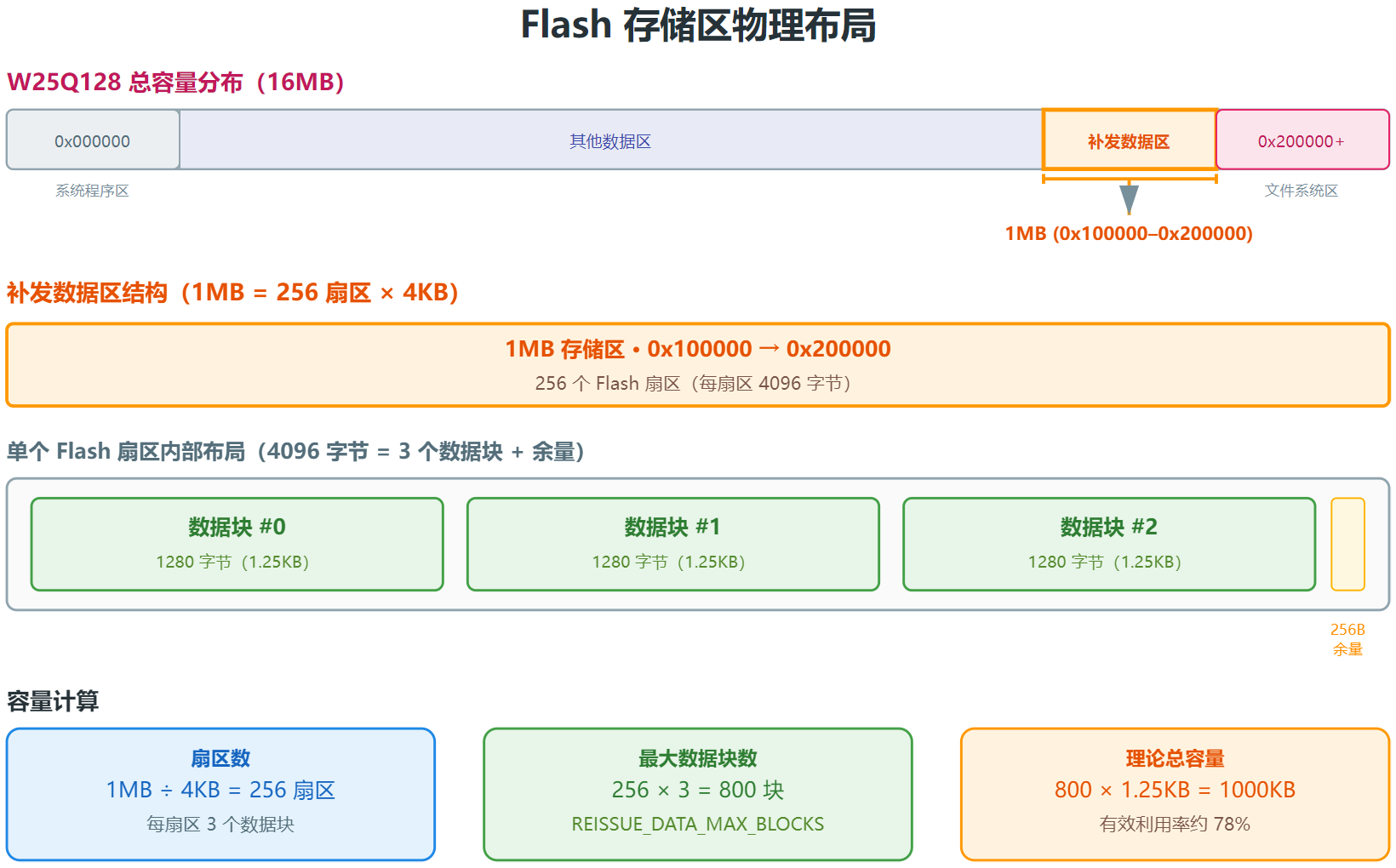

三、Flash 存储区的物理布局

管理器在 W25Q128 的 16MB 地址空间中，划出一块 1MB 专用区域 （0x100000 ~ 0x200000）存储待补发数据。

这块区域的切分逻辑经过精心计算：

参数 值 说明
存储区域 0x100000 ~ 0x200000 1MB 容量，避开程序区
Flash 扇区大小 4096 字节 W25Q128 擦除最小单位
总扇区数 256 个 1MB ÷ 4KB
数据块大小 1280 字节（1.25KB） 头部 32B + 载荷 1248B
每扇区数据块数 3 个 4096 ÷ 1280 = 3.2，取整 3
最大数据块数 800 个 256 × 3
理论总容量 1000KB 有效利用率 ~78%，载荷利用率 97.5%

为什么数据块选 1280 字节？ 这是存储效率与扇区对齐的权衡：太小则头部占比高、扇区浪费严重；太大则一帧报文（通常几百字节）用不满。1280B 让每扇区正好放 3 个完整块（仅浪费 256B），且 1248B 载荷足以容纳一帧完整水文规约报文。

定长块 + 线性编址 让寻址变成简单乘法：addr = 基址 + 索引 × 1280，无需维护地址映射表。

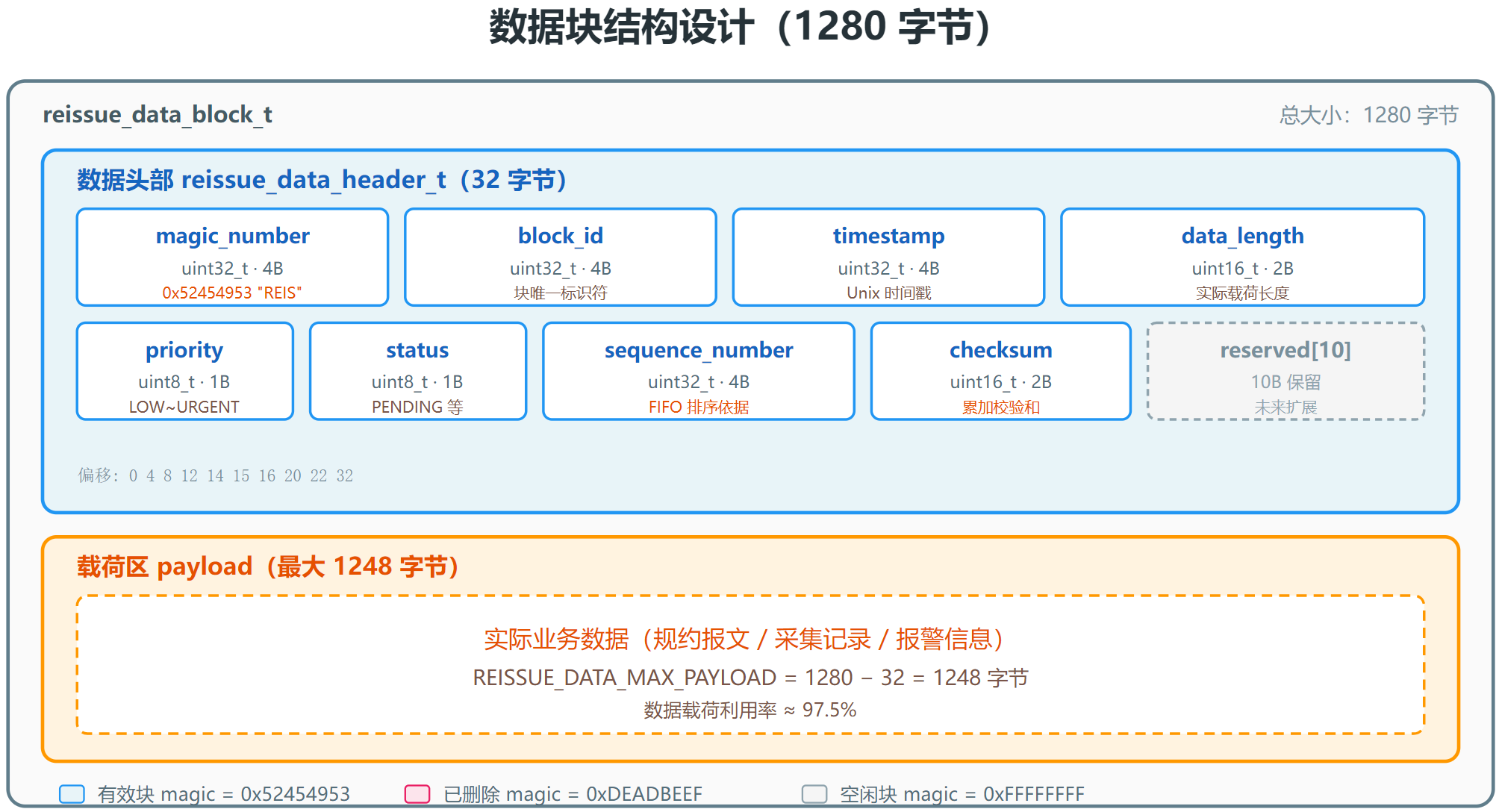

四、数据块结构设计

每个数据块由**头部（Header，32B）和 载荷（Payload，1248B）**组成，固定 1280 字节。

c 复制代码
typedef struct {
    uint32_t magic_number;      // 魔数 0x52454953 ("REIS")
    uint32_t block_id;          // 块唯一标识符
    uint32_t timestamp;         // Unix 时间戳
    uint16_t data_length;       // 实际数据长度
    uint8_t  priority;          // 数据优先级
    uint8_t  status;            // 数据状态
    uint32_t sequence_number;   // 序列号（FIFO 排序依据）
    uint16_t checksum;          // 校验和
    uint8_t  reserved[10];      // 保留字段
} reissue_data_header_t;

几个关键字段的工程意义：

  • magic_number ：数据块的"身份证"。有效块 0x52454953（"REIS"），已删除块 0xDEADBEEF，空闲块 0xFFFFFFFF（Flash 擦除默认值）。三态魔数让管理器一眼区分块状态。

  • sequence_number ：FIFO 队列排序的核心。push 时自增，上电恢复时扫描全盘找最小序列号作队列头、最大序列号作队列尾。无需专门索引表，仅凭数据本身就能重建队列顺序。

  • priority：四级优先级（LOW/NORMAL/HIGH/URGENT），为多通道优先级调度补发预留能力。

  • checksum：对头部和载荷的累加校验和，防止 Flash 位翻转导致的静默损坏。

  • reserved10：为通道 ID、重试次数等未来需求预留扩展空间。

载荷区存放实际业务数据------一帧完整的规约报文，1248B 上限完全够用。

五、核心操作：数据入队（push）

网络离线时，业务模块调用 reissue_data_push() 将待补发数据存入 Flash 队列：
#mermaid-svg-Lhx8uYPnjw9UZpWL{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Lhx8uYPnjw9UZpWL .error-icon{fill:#552222;}#mermaid-svg-Lhx8uYPnjw9UZpWL .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Lhx8uYPnjw9UZpWL .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .marker.cross{stroke:#333333;}#mermaid-svg-Lhx8uYPnjw9UZpWL svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Lhx8uYPnjw9UZpWL p{margin:0;}#mermaid-svg-Lhx8uYPnjw9UZpWL .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster-label text{fill:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster-label span{color:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster-label span p{background-color:transparent;}#mermaid-svg-Lhx8uYPnjw9UZpWL .label text,#mermaid-svg-Lhx8uYPnjw9UZpWL span{fill:#333;color:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .node rect,#mermaid-svg-Lhx8uYPnjw9UZpWL .node circle,#mermaid-svg-Lhx8uYPnjw9UZpWL .node ellipse,#mermaid-svg-Lhx8uYPnjw9UZpWL .node polygon,#mermaid-svg-Lhx8uYPnjw9UZpWL .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .rough-node .label text,#mermaid-svg-Lhx8uYPnjw9UZpWL .node .label text,#mermaid-svg-Lhx8uYPnjw9UZpWL .image-shape .label,#mermaid-svg-Lhx8uYPnjw9UZpWL .icon-shape .label{text-anchor:middle;}#mermaid-svg-Lhx8uYPnjw9UZpWL .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .rough-node .label,#mermaid-svg-Lhx8uYPnjw9UZpWL .node .label,#mermaid-svg-Lhx8uYPnjw9UZpWL .image-shape .label,#mermaid-svg-Lhx8uYPnjw9UZpWL .icon-shape .label{text-align:center;}#mermaid-svg-Lhx8uYPnjw9UZpWL .node.clickable{cursor:pointer;}#mermaid-svg-Lhx8uYPnjw9UZpWL .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .arrowheadPath{fill:#333333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Lhx8uYPnjw9UZpWL .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Lhx8uYPnjw9UZpWL .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Lhx8uYPnjw9UZpWL .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster text{fill:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL .cluster span{color:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Lhx8uYPnjw9UZpWL .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Lhx8uYPnjw9UZpWL rect.text{fill:none;stroke-width:0;}#mermaid-svg-Lhx8uYPnjw9UZpWL .icon-shape,#mermaid-svg-Lhx8uYPnjw9UZpWL .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Lhx8uYPnjw9UZpWL .icon-shape p,#mermaid-svg-Lhx8uYPnjw9UZpWL .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Lhx8uYPnjw9UZpWL .icon-shape .label rect,#mermaid-svg-Lhx8uYPnjw9UZpWL .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Lhx8uYPnjw9UZpWL .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Lhx8uYPnjw9UZpWL .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Lhx8uYPnjw9UZpWL :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 异常
通过
push: data, len, priority
参数校验 & 存储空间检查
返回错误码
查找空闲块地址

扫描 FFFFFFFF / DEADBEEF 标记
malloc 组装数据块:

填充头部 + 复制载荷 + 计算校验和
写入 Flash 1280B
更新队列:

tail 指向新块 / 序列号自增 / total_items++
返回 OK + block_id

关键设计点：

  1. 空闲块原地复用 ：_find_free_block_address() 线性扫描，遇到空闲块（0xFFFFFFFF）或已删除块（0xDEADBEEF）即返回其地址，让已 pop 的空间能被重新利用。

  2. 动态内存缓冲 ：先 malloc 在 RAM 中组装完整数据块（头部+载荷+校验和），再一次性写入 Flash，避免多次小写入。

  3. 序列号自增：即使物理地址不连续，通过序列号也能恢复正确的 FIFO 顺序。

六、核心操作：数据出队（pop）

网络恢复后，通信模块调用 reissue_data_pop() 从队列头部取出数据补发：
#mermaid-svg-lgbFgII6Mq9yYfhC{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-lgbFgII6Mq9yYfhC .error-icon{fill:#552222;}#mermaid-svg-lgbFgII6Mq9yYfhC .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-lgbFgII6Mq9yYfhC .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-lgbFgII6Mq9yYfhC .marker{fill:#333333;stroke:#333333;}#mermaid-svg-lgbFgII6Mq9yYfhC .marker.cross{stroke:#333333;}#mermaid-svg-lgbFgII6Mq9yYfhC svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-lgbFgII6Mq9yYfhC p{margin:0;}#mermaid-svg-lgbFgII6Mq9yYfhC .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster-label text{fill:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster-label span{color:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster-label span p{background-color:transparent;}#mermaid-svg-lgbFgII6Mq9yYfhC .label text,#mermaid-svg-lgbFgII6Mq9yYfhC span{fill:#333;color:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC .node rect,#mermaid-svg-lgbFgII6Mq9yYfhC .node circle,#mermaid-svg-lgbFgII6Mq9yYfhC .node ellipse,#mermaid-svg-lgbFgII6Mq9yYfhC .node polygon,#mermaid-svg-lgbFgII6Mq9yYfhC .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-lgbFgII6Mq9yYfhC .rough-node .label text,#mermaid-svg-lgbFgII6Mq9yYfhC .node .label text,#mermaid-svg-lgbFgII6Mq9yYfhC .image-shape .label,#mermaid-svg-lgbFgII6Mq9yYfhC .icon-shape .label{text-anchor:middle;}#mermaid-svg-lgbFgII6Mq9yYfhC .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-lgbFgII6Mq9yYfhC .rough-node .label,#mermaid-svg-lgbFgII6Mq9yYfhC .node .label,#mermaid-svg-lgbFgII6Mq9yYfhC .image-shape .label,#mermaid-svg-lgbFgII6Mq9yYfhC .icon-shape .label{text-align:center;}#mermaid-svg-lgbFgII6Mq9yYfhC .node.clickable{cursor:pointer;}#mermaid-svg-lgbFgII6Mq9yYfhC .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-lgbFgII6Mq9yYfhC .arrowheadPath{fill:#333333;}#mermaid-svg-lgbFgII6Mq9yYfhC .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-lgbFgII6Mq9yYfhC .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-lgbFgII6Mq9yYfhC .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lgbFgII6Mq9yYfhC .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-lgbFgII6Mq9yYfhC .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lgbFgII6Mq9yYfhC .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster text{fill:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC .cluster span{color:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-lgbFgII6Mq9yYfhC .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-lgbFgII6Mq9yYfhC rect.text{fill:none;stroke-width:0;}#mermaid-svg-lgbFgII6Mq9yYfhC .icon-shape,#mermaid-svg-lgbFgII6Mq9yYfhC .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-lgbFgII6Mq9yYfhC .icon-shape p,#mermaid-svg-lgbFgII6Mq9yYfhC .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-lgbFgII6Mq9yYfhC .icon-shape .label rect,#mermaid-svg-lgbFgII6Mq9yYfhC .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-lgbFgII6Mq9yYfhC .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-lgbFgII6Mq9yYfhC .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-lgbFgII6Mq9yYfhC :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 空
非空
验证失败
验证通过
pop: 读取队头数据
队列非空?
返回 STORAGE_EMPTY
读取 head 块

验证魔数 + 校验和
返回 DATA_CORRUPTED
返回载荷数据

标记 magic=0xDEADBEEF

仅写 32B 头部
更新队列:

重新扫描找最小序列号块为新 head
返回 OK

关键设计点：

  1. 软删除而非物理擦除 ：pop 时不擦除 Flash 扇区（4KB 擦除太慢且损耗寿命），仅将头部魔数改写为 0xDEADBEEF 标记"已删除"，后续 push 可复用该空间。将 Flash 擦除次数降到最低。

  2. 仅写头部 32 字节：标记删除时只覆写头部，不重写整个 1280B 块，减少 Flash 写入量。

  3. 队列指针更新 ：pop 后通过 _update_queue_pointers() 重新全盘扫描，按序列号找最小值作为新 head------以时间换空间简洁性。

七、掉电恢复机制：全盘扫描重建队列

RTU 工作在野外，断电重启是家常便饭。管理器在 RAM 中维护的队列状态（head/tail/total_items/next_block_id）断电即失，必须在每次上电时自动恢复，否则已存储的补发数据就会"失联"。

reissue_data_manager_init() 初始化时调用 _scan_storage_for_queue_state()，对 1MB 存储区完整扫描：
#mermaid-svg-HVkuxDXfYfTzfLsL{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-HVkuxDXfYfTzfLsL .error-icon{fill:#552222;}#mermaid-svg-HVkuxDXfYfTzfLsL .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-HVkuxDXfYfTzfLsL .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-HVkuxDXfYfTzfLsL .marker{fill:#333333;stroke:#333333;}#mermaid-svg-HVkuxDXfYfTzfLsL .marker.cross{stroke:#333333;}#mermaid-svg-HVkuxDXfYfTzfLsL svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-HVkuxDXfYfTzfLsL p{margin:0;}#mermaid-svg-HVkuxDXfYfTzfLsL .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster-label text{fill:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster-label span{color:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster-label span p{background-color:transparent;}#mermaid-svg-HVkuxDXfYfTzfLsL .label text,#mermaid-svg-HVkuxDXfYfTzfLsL span{fill:#333;color:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL .node rect,#mermaid-svg-HVkuxDXfYfTzfLsL .node circle,#mermaid-svg-HVkuxDXfYfTzfLsL .node ellipse,#mermaid-svg-HVkuxDXfYfTzfLsL .node polygon,#mermaid-svg-HVkuxDXfYfTzfLsL .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-HVkuxDXfYfTzfLsL .rough-node .label text,#mermaid-svg-HVkuxDXfYfTzfLsL .node .label text,#mermaid-svg-HVkuxDXfYfTzfLsL .image-shape .label,#mermaid-svg-HVkuxDXfYfTzfLsL .icon-shape .label{text-anchor:middle;}#mermaid-svg-HVkuxDXfYfTzfLsL .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-HVkuxDXfYfTzfLsL .rough-node .label,#mermaid-svg-HVkuxDXfYfTzfLsL .node .label,#mermaid-svg-HVkuxDXfYfTzfLsL .image-shape .label,#mermaid-svg-HVkuxDXfYfTzfLsL .icon-shape .label{text-align:center;}#mermaid-svg-HVkuxDXfYfTzfLsL .node.clickable{cursor:pointer;}#mermaid-svg-HVkuxDXfYfTzfLsL .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-HVkuxDXfYfTzfLsL .arrowheadPath{fill:#333333;}#mermaid-svg-HVkuxDXfYfTzfLsL .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-HVkuxDXfYfTzfLsL .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-HVkuxDXfYfTzfLsL .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HVkuxDXfYfTzfLsL .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-HVkuxDXfYfTzfLsL .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HVkuxDXfYfTzfLsL .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster text{fill:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL .cluster span{color:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-HVkuxDXfYfTzfLsL .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-HVkuxDXfYfTzfLsL rect.text{fill:none;stroke-width:0;}#mermaid-svg-HVkuxDXfYfTzfLsL .icon-shape,#mermaid-svg-HVkuxDXfYfTzfLsL .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-HVkuxDXfYfTzfLsL .icon-shape p,#mermaid-svg-HVkuxDXfYfTzfLsL .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-HVkuxDXfYfTzfLsL .icon-shape .label rect,#mermaid-svg-HVkuxDXfYfTzfLsL .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-HVkuxDXfYfTzfLsL .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-HVkuxDXfYfTzfLsL .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-HVkuxDXfYfTzfLsL :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 是
否
上电 init
全盘扫描 0x100000~0x200000

遍历每个 1280B 块
magic == REIS?
记录序列号:

最小→head, 最大→tail

更新 used_count / next_block_id
恢复全局状态:

used/free/序列号/head/tail 指针
队列状态 100% 重建

断电前数据完整可用

恢复策略的精髓------数据自描述： 队列的顺序信息完全内嵌在数据块自身中，不依赖任何外部索引表或元数据。序列号决定 FIFO 顺序，魔数决定块状态，block_id 决定下一块编号。即使 RAM 状态全部丢失，只要 Flash 上的数据块还在，就能 100% 重建队列。数据本身就是索引------这是对 Flash 掉电不丢特性的精准利用。

八、多网络通道分离存储

RTU 通常挂载多个网络通道（4G、以太网、北斗短报文），各通道网络状态独立------4G 断了不代表以太网也断了。这就要求补发数据管理能按通道分离存储，避免通道间数据混淆。
#mermaid-svg-gjDv2JNzDc40jeNa{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-gjDv2JNzDc40jeNa .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-gjDv2JNzDc40jeNa .error-icon{fill:#552222;}#mermaid-svg-gjDv2JNzDc40jeNa .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-gjDv2JNzDc40jeNa .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-gjDv2JNzDc40jeNa .marker{fill:#333333;stroke:#333333;}#mermaid-svg-gjDv2JNzDc40jeNa .marker.cross{stroke:#333333;}#mermaid-svg-gjDv2JNzDc40jeNa svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-gjDv2JNzDc40jeNa p{margin:0;}#mermaid-svg-gjDv2JNzDc40jeNa .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-gjDv2JNzDc40jeNa .cluster-label text{fill:#333;}#mermaid-svg-gjDv2JNzDc40jeNa .cluster-label span{color:#333;}#mermaid-svg-gjDv2JNzDc40jeNa .cluster-label span p{background-color:transparent;}#mermaid-svg-gjDv2JNzDc40jeNa .label text,#mermaid-svg-gjDv2JNzDc40jeNa span{fill:#333;color:#333;}#mermaid-svg-gjDv2JNzDc40jeNa .node rect,#mermaid-svg-gjDv2JNzDc40jeNa .node circle,#mermaid-svg-gjDv2JNzDc40jeNa .node ellipse,#mermaid-svg-gjDv2JNzDc40jeNa .node polygon,#mermaid-svg-gjDv2JNzDc40jeNa .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-gjDv2JNzDc40jeNa .rough-node .label text,#mermaid-svg-gjDv2JNzDc40jeNa .node .label text,#mermaid-svg-gjDv2JNzDc40jeNa .image-shape .label,#mermaid-svg-gjDv2JNzDc40jeNa .icon-shape .label{text-anchor:middle;}#mermaid-svg-gjDv2JNzDc40jeNa .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-gjDv2JNzDc40jeNa .rough-node .label,#mermaid-svg-gjDv2JNzDc40jeNa .node .label,#mermaid-svg-gjDv2JNzDc40jeNa .image-shape .label,#mermaid-svg-gjDv2JNzDc40jeNa .icon-shape .label{text-align:center;}#mermaid-svg-gjDv2JNzDc40jeNa .node.clickable{cursor:pointer;}#mermaid-svg-gjDv2JNzDc40jeNa .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-gjDv2JNzDc40jeNa .arrowheadPath{fill:#333333;}#mermaid-svg-gjDv2JNzDc40jeNa .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-gjDv2JNzDc40jeNa .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-gjDv2JNzDc40jeNa .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-gjDv2JNzDc40jeNa .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-gjDv2JNzDc40jeNa .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-gjDv2JNzDc40jeNa .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-gjDv2JNzDc40jeNa .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-gjDv2JNzDc40jeNa .cluster text{fill:#333;}#mermaid-svg-gjDv2JNzDc40jeNa .cluster span{color:#333;}#mermaid-svg-gjDv2JNzDc40jeNa div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-gjDv2JNzDc40jeNa .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-gjDv2JNzDc40jeNa rect.text{fill:none;stroke-width:0;}#mermaid-svg-gjDv2JNzDc40jeNa .icon-shape,#mermaid-svg-gjDv2JNzDc40jeNa .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-gjDv2JNzDc40jeNa .icon-shape p,#mermaid-svg-gjDv2JNzDc40jeNa .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-gjDv2JNzDc40jeNa .icon-shape .label rect,#mermaid-svg-gjDv2JNzDc40jeNa .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-gjDv2JNzDc40jeNa .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-gjDv2JNzDc40jeNa .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-gjDv2JNzDc40jeNa :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} W25Q128 Flash
补发数据存储区 1MB
网络通道路由层
业务数据源
4G离线
以太网离线
北斗离线
采集数据帧
网络状态判断
通道 A: 4G/EC20
通道 B: 以太网
通道 C: 北斗
通道A队列

独立序列号

独立push/pop
通道B队列

独立序列号

独立push/pop
通道C队列

独立序列号

独立push/pop
0x100000 - 0x200000

实现方式：

  1. 优先级字段区分通道 ：头部 priority 字段可标识数据所属网络通道，实现逻辑隔离。

  2. 独立队列实例 ：为每个通道创建独立管理器实例，配置不同存储地址区间。如通道 A 用 0x100000~0x155000，通道 B 用 0x155000~0x1AA000，通道 C 用 0x1AA000~0x200000，各自独立 FIFO 队列和序列号。

  3. 按通道独立补发 ：某通道网络恢复时，仅补发该通道队列数据，不影响其他通道存储状态。一个通道的网络故障不会影响其他通道的数据上报。

九、数据完整性保障：魔数 + 校验和双重防线

Flash 存储虽然掉电不丢，但存在位翻转 和写入中断风险。管理器通过双重机制保障完整性：

第一道防线------魔数校验： 每个数据块头部 4 字节魔数三态分明------0x52454953（有效）、0xDEADBEEF（已删除）、0xFFFFFFFF（空闲）。上电扫描和 pop 读取时首先检查魔数，非 REIS 直接跳过。

第二道防线------校验和验证： _validate_data_block() 读取数据后进行三重验证：
#mermaid-svg-qGdUvy0rc5WBbZLG{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-qGdUvy0rc5WBbZLG .error-icon{fill:#552222;}#mermaid-svg-qGdUvy0rc5WBbZLG .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-qGdUvy0rc5WBbZLG .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-qGdUvy0rc5WBbZLG .marker{fill:#333333;stroke:#333333;}#mermaid-svg-qGdUvy0rc5WBbZLG .marker.cross{stroke:#333333;}#mermaid-svg-qGdUvy0rc5WBbZLG svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-qGdUvy0rc5WBbZLG p{margin:0;}#mermaid-svg-qGdUvy0rc5WBbZLG .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster-label text{fill:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster-label span{color:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster-label span p{background-color:transparent;}#mermaid-svg-qGdUvy0rc5WBbZLG .label text,#mermaid-svg-qGdUvy0rc5WBbZLG span{fill:#333;color:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG .node rect,#mermaid-svg-qGdUvy0rc5WBbZLG .node circle,#mermaid-svg-qGdUvy0rc5WBbZLG .node ellipse,#mermaid-svg-qGdUvy0rc5WBbZLG .node polygon,#mermaid-svg-qGdUvy0rc5WBbZLG .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-qGdUvy0rc5WBbZLG .rough-node .label text,#mermaid-svg-qGdUvy0rc5WBbZLG .node .label text,#mermaid-svg-qGdUvy0rc5WBbZLG .image-shape .label,#mermaid-svg-qGdUvy0rc5WBbZLG .icon-shape .label{text-anchor:middle;}#mermaid-svg-qGdUvy0rc5WBbZLG .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-qGdUvy0rc5WBbZLG .rough-node .label,#mermaid-svg-qGdUvy0rc5WBbZLG .node .label,#mermaid-svg-qGdUvy0rc5WBbZLG .image-shape .label,#mermaid-svg-qGdUvy0rc5WBbZLG .icon-shape .label{text-align:center;}#mermaid-svg-qGdUvy0rc5WBbZLG .node.clickable{cursor:pointer;}#mermaid-svg-qGdUvy0rc5WBbZLG .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-qGdUvy0rc5WBbZLG .arrowheadPath{fill:#333333;}#mermaid-svg-qGdUvy0rc5WBbZLG .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-qGdUvy0rc5WBbZLG .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-qGdUvy0rc5WBbZLG .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qGdUvy0rc5WBbZLG .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-qGdUvy0rc5WBbZLG .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qGdUvy0rc5WBbZLG .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster text{fill:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG .cluster span{color:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-qGdUvy0rc5WBbZLG .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-qGdUvy0rc5WBbZLG rect.text{fill:none;stroke-width:0;}#mermaid-svg-qGdUvy0rc5WBbZLG .icon-shape,#mermaid-svg-qGdUvy0rc5WBbZLG .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qGdUvy0rc5WBbZLG .icon-shape p,#mermaid-svg-qGdUvy0rc5WBbZLG .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-qGdUvy0rc5WBbZLG .icon-shape .label rect,#mermaid-svg-qGdUvy0rc5WBbZLG .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qGdUvy0rc5WBbZLG .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-qGdUvy0rc5WBbZLG .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-qGdUvy0rc5WBbZLG :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否
是
否
是
否
是
读取数据块
① 魔数 == REIS?
DATA_CORRUPTED
② 长度 <= 1248?
③ 校验和验证

checksum置0→累加→比对→恢复
匹配?
验证通过

校验和验证有一个值得注意的工程细节 ：计算时需先将 checksum 字段置零（因为写入时也是 checksum=0 状态下计算的），计算完再恢复原值。源码中专门注释了这一点------若不恢复，同一对象后续被持久化或再次校验会引发数据错误。这种"临时置零→计算→恢复"模式确保了校验逻辑一致性，同时不破坏数据块对象完整性。

十、统计与诊断

管理器内置完整的统计诊断体系，便于开发调试和现场运维：
#mermaid-svg-CseDQnqGGaxkGbsi{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-CseDQnqGGaxkGbsi .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-CseDQnqGGaxkGbsi .error-icon{fill:#552222;}#mermaid-svg-CseDQnqGGaxkGbsi .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-CseDQnqGGaxkGbsi .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-CseDQnqGGaxkGbsi .marker{fill:#333333;stroke:#333333;}#mermaid-svg-CseDQnqGGaxkGbsi .marker.cross{stroke:#333333;}#mermaid-svg-CseDQnqGGaxkGbsi svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-CseDQnqGGaxkGbsi p{margin:0;}#mermaid-svg-CseDQnqGGaxkGbsi .edge{stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .section--1 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section--1 path,#mermaid-svg-CseDQnqGGaxkGbsi .section--1 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section--1 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section--1 path{fill:hsl(240, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section--1 text{fill:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon--1{font-size:40px;color:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge--1{stroke:hsl(240, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth--1{stroke-width:17;}#mermaid-svg-CseDQnqGGaxkGbsi .section--1 line{stroke:hsl(60, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-0 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-0 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-0 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-0 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-0 path{fill:hsl(60, 100%, 73.5294117647%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-0 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-0{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-0{stroke:hsl(60, 100%, 73.5294117647%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-0{stroke-width:14;}#mermaid-svg-CseDQnqGGaxkGbsi .section-0 line{stroke:hsl(240, 100%, 83.5294117647%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-1 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-1 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-1 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-1 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-1 path{fill:hsl(80, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-1 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-1{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-1{stroke:hsl(80, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-1{stroke-width:11;}#mermaid-svg-CseDQnqGGaxkGbsi .section-1 line{stroke:hsl(260, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-2 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-2 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-2 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-2 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-2 path{fill:hsl(270, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-2 text{fill:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-2{font-size:40px;color:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-2{stroke:hsl(270, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-2{stroke-width:8;}#mermaid-svg-CseDQnqGGaxkGbsi .section-2 line{stroke:hsl(90, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-3 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-3 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-3 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-3 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-3 path{fill:hsl(300, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-3 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-3{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-3{stroke:hsl(300, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-3{stroke-width:5;}#mermaid-svg-CseDQnqGGaxkGbsi .section-3 line{stroke:hsl(120, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-4 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-4 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-4 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-4 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-4 path{fill:hsl(330, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-4 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-4{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-4{stroke:hsl(330, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-4{stroke-width:2;}#mermaid-svg-CseDQnqGGaxkGbsi .section-4 line{stroke:hsl(150, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-5 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-5 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-5 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-5 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-5 path{fill:hsl(0, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-5 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-5{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-5{stroke:hsl(0, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-5{stroke-width:-1;}#mermaid-svg-CseDQnqGGaxkGbsi .section-5 line{stroke:hsl(180, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-6 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-6 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-6 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-6 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-6 path{fill:hsl(30, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-6 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-6{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-6{stroke:hsl(30, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-6{stroke-width:-4;}#mermaid-svg-CseDQnqGGaxkGbsi .section-6 line{stroke:hsl(210, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-7 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-7 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-7 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-7 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-7 path{fill:hsl(90, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-7 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-7{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-7{stroke:hsl(90, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-7{stroke-width:-7;}#mermaid-svg-CseDQnqGGaxkGbsi .section-7 line{stroke:hsl(270, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-8 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-8 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-8 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-8 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-8 path{fill:hsl(150, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-8 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-8{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-8{stroke:hsl(150, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-8{stroke-width:-10;}#mermaid-svg-CseDQnqGGaxkGbsi .section-8 line{stroke:hsl(330, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-9 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-9 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-9 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-9 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-9 path{fill:hsl(180, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-9 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-9{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-9{stroke:hsl(180, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-9{stroke-width:-13;}#mermaid-svg-CseDQnqGGaxkGbsi .section-9 line{stroke:hsl(0, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-10 rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-10 path,#mermaid-svg-CseDQnqGGaxkGbsi .section-10 circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-10 polygon,#mermaid-svg-CseDQnqGGaxkGbsi .section-10 path{fill:hsl(210, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-10 text{fill:black;}#mermaid-svg-CseDQnqGGaxkGbsi .node-icon-10{font-size:40px;color:black;}#mermaid-svg-CseDQnqGGaxkGbsi .section-edge-10{stroke:hsl(210, 100%, 76.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .edge-depth-10{stroke-width:-16;}#mermaid-svg-CseDQnqGGaxkGbsi .section-10 line{stroke:hsl(30, 100%, 86.2745098039%);stroke-width:3;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled,#mermaid-svg-CseDQnqGGaxkGbsi .disabled circle,#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:lightgray;}#mermaid-svg-CseDQnqGGaxkGbsi .disabled text{fill:#efefef;}#mermaid-svg-CseDQnqGGaxkGbsi .section-root rect,#mermaid-svg-CseDQnqGGaxkGbsi .section-root path,#mermaid-svg-CseDQnqGGaxkGbsi .section-root circle,#mermaid-svg-CseDQnqGGaxkGbsi .section-root polygon{fill:hsl(240, 100%, 46.2745098039%);}#mermaid-svg-CseDQnqGGaxkGbsi .section-root text{fill:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .section-root span{color:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .section-2 span{color:#ffffff;}#mermaid-svg-CseDQnqGGaxkGbsi .icon-container{height:100%;display:flex;justify-content:center;align-items:center;}#mermaid-svg-CseDQnqGGaxkGbsi .edge{fill:none;}#mermaid-svg-CseDQnqGGaxkGbsi .mindmap-node-label{dy:1em;alignment-baseline:middle;text-anchor:middle;dominant-baseline:middle;text-align:center;}#mermaid-svg-CseDQnqGGaxkGbsi :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 诊断接口
存储统计
used/free_blocks: 已用/空闲块数
storage_utilization: 利用率
push/pop_operations: 入队/出队次数
failed_operations: 失败次数
current_sequence: 当前序列号
队列状态
head/tail_block_id: 队头/队尾块ID
total_items: 队列元素数
head/tail_address: 物理地址
调试输出
print_manager_status: 管理器状态
print_queue_info: 队列详情
error_to_string: 错误码转字符串

其中 failed_operations 是重要健康指标：持续增长说明 Flash 可能出现硬件故障或数据损坏，需运维介入。storage_utilization 反映补发数据积压程度：长期居高不下说明网络质量差或补发速度跟不上，需扩大存储区或优化补发策略。

十一、完整工作流程：离线→存储→恢复→补发

以一次完整的网络中断与恢复场景为例：
网络(4G) Flash 补发管理器 业务模块 网络(4G) Flash 补发管理器 业务模块 #mermaid-svg-s55aPVvWlyxprVU4{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-s55aPVvWlyxprVU4 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-s55aPVvWlyxprVU4 .error-icon{fill:#552222;}#mermaid-svg-s55aPVvWlyxprVU4 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-s55aPVvWlyxprVU4 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-s55aPVvWlyxprVU4 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-s55aPVvWlyxprVU4 .marker.cross{stroke:#333333;}#mermaid-svg-s55aPVvWlyxprVU4 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-s55aPVvWlyxprVU4 p{margin:0;}#mermaid-svg-s55aPVvWlyxprVU4 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-s55aPVvWlyxprVU4 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-s55aPVvWlyxprVU4 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-s55aPVvWlyxprVU4 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-s55aPVvWlyxprVU4 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-s55aPVvWlyxprVU4 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-s55aPVvWlyxprVU4 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-s55aPVvWlyxprVU4 .sequenceNumber{fill:white;}#mermaid-svg-s55aPVvWlyxprVU4 #sequencenumber{fill:#333;}#mermaid-svg-s55aPVvWlyxprVU4 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-s55aPVvWlyxprVU4 .messageText{fill:#333;stroke:none;}#mermaid-svg-s55aPVvWlyxprVU4 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-s55aPVvWlyxprVU4 .labelText,#mermaid-svg-s55aPVvWlyxprVU4 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-s55aPVvWlyxprVU4 .loopText,#mermaid-svg-s55aPVvWlyxprVU4 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-s55aPVvWlyxprVU4 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-s55aPVvWlyxprVU4 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-s55aPVvWlyxprVU4 .noteText,#mermaid-svg-s55aPVvWlyxprVU4 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-s55aPVvWlyxprVU4 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-s55aPVvWlyxprVU4 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-s55aPVvWlyxprVU4 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-s55aPVvWlyxprVU4 .actorPopupMenu{position:absolute;}#mermaid-svg-s55aPVvWlyxprVU4 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-s55aPVvWlyxprVU4 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-s55aPVvWlyxprVU4 .actor-man circle,#mermaid-svg-s55aPVvWlyxprVU4 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-s55aPVvWlyxprVU4 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 网络中断 → 数据暂存 断电重启 网络恢复 → 逐帧补发 loop队列未空 离线数据零丢失 push(data1) → 写入Flash block_id=1push(data2) → 写入Flash block_id=2init() → 全盘扫描 → 重建队列(head=块1, tail=块2)pop() → 读取+验证+标记删除补发报文 → 发送成功

十二、设计亮点小结

设计点 具体体现 解决的问题
Flash 持久化队列 1MB 专用区 + 800 个定长块 断电后补发数据不丢失
定长块 + 线性编址 1280B/块，地址 = 基址 + 索引×块大小 寻址简单，无需地址映射表
序列号 FIFO 排序 push 时自增 sequence_number 无需队列索引表即可重建顺序
数据自描述恢复 序列号 + 魔数内嵌于数据块 上电全盘扫描即可重建队列状态
软删除机制 pop 时 magic→0xDEADBEEF 避免频繁擦除Flash扇区，延长寿命
魔数三态设计 REIS / DEADBEEF / FFFFFFFF 一眼区分有效/已删/空闲状态
双重完整性校验 魔数 + 累加校验和 防止 Flash 位翻转导致静默损坏
多通道分离存储 优先级字段 + 独立队列实例 不同网络通道数据互不干扰
完整统计诊断 push/pop/failed 计数 + 利用率 现场运维可感知存储健康状态

十三、总结

comm_reissuedata_manage 是 RTU 固件中一个务实而可靠的组件。它没有用复杂的文件系统或数据库，而是用最朴素的"定长块 + 序列号 + 魔数标记"三板斧，在裸 Flash 上构建了一个掉电安全的持久化 FIFO 队列。

它的核心智慧在于------让数据块自身携带所有恢复所需的信息。序列号决定顺序，魔数决定状态，校验和保障完整性。不需要任何额外的元数据表，也就不存在"元数据与数据不一致"的风险。上电时全盘扫描一遍，队列状态自然浮现。这种"数据即索引"的设计哲学，在 Flash 寿命和恢复可靠性之间找到了最佳平衡点。

配合多通道分离存储 和软删除原地复用 机制，这个组件让 RTU 在网络时断时续的恶劣环境下，依然能做到离线数据零丢失、来网自动补发------这正是合格 RTU 的核心能力。

对于做水文、工业 RTU 开发的同学，这套思路完全可以迁移到其他场景：只要有非易失存储（SPI Flash、EEPROM、内部 Flash 分区），都可以套用"定长块 + 序列号 + 魔数"的模式，快速搭建自己的补发数据管理系统。

欢迎留言交流，如果觉得有帮助，点个关注不迷路 ✌️

本文基于 RTU 固件 stm32_driver_framework 框架中的 comm_reissuedata_manage 组件源码整理。
