Rust图像处理第15节-鱼眼广角畸变：非线性几何变换

🦀 Rust + WASM 实战系列 第 15 篇 阅读时间：约 6 分钟 | 实战可运行

📌 写在前面

前2篇做的翻转、旋转、缩放、斜切------全部是"线性变换" ，都能写成一个矩阵 $MM$ M。

鱼眼不一样：没有矩阵形式。

但思想是一样的：反向映射 + 插值。这一篇你会看到：

• 矩阵没了
• 非线性公式登场
• 核心套路（反向映射 + 插值）依然不变

线性 vs 非线性的关键差异 ：线性变换的逆 = Matrix3.try_inverse()；非线性变换的逆 = 手算 / 数值迭代。

---

🚀 TL;DR

$$usrc=udststrength\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^\{\backslash text\{strength\}\}$$ usrc=udststrength

• $u=r/Rmax\; u\; =\; r\; /\; R\_\{\backslash max\}$ u=r/Rmax：归一化半径（0 = 中心，1 = 对角最远点）
• strength > 1：鱼眼鼓出
• strength < 1：针孔收缩
• strength = 1：原图

一句话：中心保持，边缘按幂函数"挪位"。

---

📖 目录

1. 鱼眼是什么？
2. 核心公式：怎么算出"球面凸起"
3. [反向映射：从 dst 推 src](#反向映射：从 dst 推 src "#%E4%B8%89%E5%8F%8D%E5%90%91%E6%98%A0%E5%B0%84%E4%BB%8E-dst-%E6%8E%A8-src")
4. 关键代码
5. 前端效果展示
6. [与前 14 篇的对比（一段话）](#与前 14 篇的对比（一段话） "#%E5%85%AD%E4%B8%8E%E5%89%8D-14-%E7%AF%87%E7%9A%84%E5%AF%B9%E6%AF%94%E4%B8%80%E6%AE%B5%E8%AF%9D")
7. 踩坑提醒
8. 下篇预告（第三部分收官）

---

一、鱼眼是什么？

真实鱼眼 = 把世界投影到半球面，再展平 ------中心被"拉远"、边缘被"压近"，中间鼓出来的就是鱼眼效果。

真实世界（3D）   →  半球面（凸）  →  平面图（2D）
                       ↑
                  中心 → 凸顶（密集）
                  边缘 → 凸底（稀疏）
                  → 整个图被"撑大"

为什么变球面？ 因为半球的曲率让中心被"拉远"、边缘被"压近"，再展平就是中间鼓出来的鱼眼效果。

---

二、核心公式：怎么算出"球面凸起"

核心两件事 ：(1) 角度 $\theta \backslash theta$ θ 不变；(2) 距离 $rr$ r 按幂函数变形 $r\prime =R\cdot u1/sr\text{'}\; =\; R\; \backslash cdot\; u^\{1/s\}$ r′=R⋅u1/s。这就是"径向畸变"的全部数学。

鱼眼 = "径向距离按非线性函数变形"

鱼眼变换的通式只有 2 个关键点：
$$r\prime =f(r),\theta \prime =\theta \; \backslash boxed\{\; r\text{'}\; =\; f(r),\; \backslash quad\; \backslash theta\text{'}\; =\; \backslash theta\; \}$$ r′=f(r),θ′=θ

• $rr$ r = 像素到中心的距离
• $\theta \backslash theta$ θ = 像素相对中心的角度
• $r\prime =f(r)r\text{'}\; =\; f(r)$ r′=f(r) = 变形后的距离 （ $ff$ f 是非线性函数）
• $\theta \prime =\theta \backslash theta\text{'}\; =\; \backslash theta$ θ′=θ = 角度不变

角度不变 → 像素绕中心"扇出方向"不偏，只是离中心远近变了。

关键选择： $f(r)f(r)$ f(r) 是什么？

最简单的"鱼眼感"函数------幂函数：
$$f(r)=R\cdot \; (rR)\; 1/s\; =R\cdot u1/sf(r)\; =\; R\; \backslash cdot\; \backslash left(\backslash frac\{r\}\{R\}\backslash right)^\{1/s\}\; =\; R\; \backslash cdot\; u^\{1/s\}$$ f(r)=R⋅(Rr)1/s=R⋅u1/s

其中 $ss$ s = strength（强度）， $u=r/Ru\; =\; r/R$ u=r/R = 归一化半径。

为什么是幂函数？ 两个原因：

1. 简单 ：只需要一个参数 $ss$ s
2. 有解析逆 ： $f-1(r\prime )=R\cdot usf^\{-1\}(r\text{'})\; =\; R\; \backslash cdot\; u^s$ f−1(r′)=R⋅us（直接 powf 就行）

写成更对称的形式（用归一化半径）：
$$usrc=\; udst1/s\; （正向：src\; 像素映射到\; dst）\; \backslash boxed\{\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^\{1/s\}\; \backslash quad\; \backslash text\{（正向：src\; 像素映射到\; dst）\}\; \}$$ usrc=udst1/s（正向：src 像素映射到 dst）

反向映射（实现时实际用的）

实现要走"反向映射"（避免空洞），所以反转：
$$usrc=udsts（反向：dst\; 像素找\; src\; 颜色）\; \backslash boxed\{\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^\{s\}\; \backslash quad\; \backslash text\{（反向：dst\; 像素找\; src\; 颜色）\}\; \}$$ usrc=udsts（反向：dst 像素找 src 颜色）

注意指数从 $1/s1/s$ 1/s 变成 $ss$ s------这是 $y=x1/sy\; =\; x^\{1/s\}$ y=x1/s 的反函数。

强度 $ss$ s 的几何意义

$ss$ s	$udst=0.5\; u\_\{\backslash text\{dst\}\}\; =\; 0.5$ udst=0.5 时 → $usrc\; u\_\{\backslash text\{src\}\}$ usrc	视觉效果
0.3	$0.50.3\approx 0.810.5^\{0.3\}\; \backslash approx\; 0.81$ 0.50.3≈0.81	强针孔：dst 边缘在 src 80% 处取色
1.0	$0.51.0=0.50.5^\{1.0\}\; =\; 0.5$ 0.51.0=0.5	原图
1.8	$0.51.8\approx 0.290.5^\{1.8\}\; \backslash approx\; 0.29$ 0.51.8≈0.29	鱼眼：dst 边缘在 src 29% 处取色
2.5	$0.52.5\approx 0.180.5^\{2.5\}\; \backslash approx\; 0.18$ 0.52.5≈0.18	强鱼眼

直觉：

• $s>1s\; >\; 1$ s>1： usrc<udst → dst 边缘点去 src 的"更靠中心"找色 → src 的中心区被"拉宽"到边缘 → 边缘鼓出
• s<1：反过来 → 边缘收缩

为什么是"球面凸起"？ 因为 dst 的所有边缘点都"对应到 src 的中心区"------src 中心区的细节被"摊大饼"到整张图的边缘，视觉上就是球面凸起。

函数图像直观理解

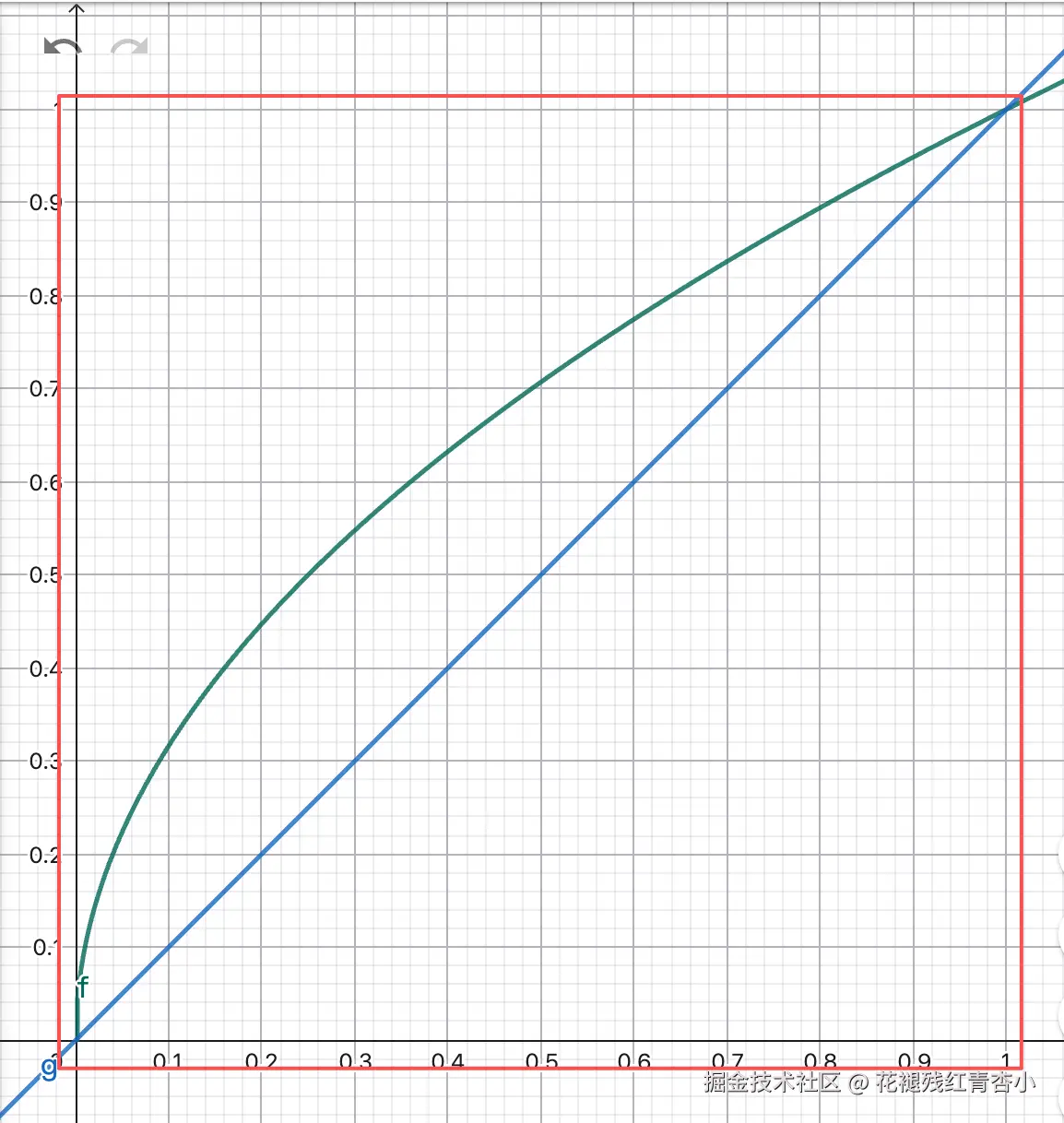

以s=0.5为例（收缩） 看坐标归一化后的函数的图像对比 $usrc和udsts\; u\_\{\backslash text\{src\}\}\; 和\; u\_\{\backslash text\{dst\}\}^s$ usrc和udsts

把 $usrc=udsts\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^s$ usrc=udsts 画成图，看得最清楚------曲线在哪条对角线"上方/下方"决定效果：

y = u_src
↑
1.0 ┤●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●
    │                              ╱╱╱╱╱╱╱       ← s=0.3 (针孔)
    │                          ╱╱╱╱╱
    │                      ╱╱╱╱
0.5 ┤────────────────────╱╱╱╱──────────────────  ← s=1.0 (原图直线)
    │                ╱╱╱╱         ╲╲╲╲
    │            ╱╱╱╱              ╲╲╲╲
    │        ╱╱╱╱                    ╲╲╲╲     ← s=3.0 (鱼眼)
0.0 ┤●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●
    └──────────────────────────────────────────→
   0.0       0.25       0.5       0.75      1.0   u_dst

3 条曲线都从 (0,0) 到 (1,1) ------但走的"路径"完全不同：

曲线	走的路径	在对角线的哪边	视觉效果
s = 0.3（针孔）	上凸，一开始就冲到顶部	上方	边缘去"更远"的 src 找色 → 边缘向内收
s = 1.0（原图）	直线	重合	不变
s = 3.0（鱼眼）	下凸，长时间贴在底部	下方	边缘去"更近"的 src 找色 → 边缘向外鼓

记忆口诀：

曲线在对角线上方 → 收缩；下方 → 鼓出。

$ss$ s 越大，曲线越"凹"（下方）→ 越像鱼眼 。 $ss$ s 越小（< 1），曲线越"凸"（上方）→ 越像针孔。

怎么"鼓"出来的？可视化

strength = 1（不变）           strength = 2（凸起）
─────────────────             ─────────────────
src                              src
  ●                               ●
  │                               │ ↗
  │  ← 这是同一条径向线             │  ↗
  │                               │    ↗
  ●                               ●       ↗

dst 像素按角度对应 src 同角度    dst 边缘像素映射到 src 中心区
的距离上                          → 边缘被"拉远"了

关键 ：dst 上每个点都在 src 的"同一条径向线上"取色，只是离中心远近变了。

---

三、反向映射：从 dst 推 src

9 行代码算出一个像素 ：算 $rr$ r → 归一化 $uu$ u → 求幂 → 反归一化 → 算 ratio → 沿径向线缩回去 → 双线性插值。全在"已知 dst 求 src"的框架里。

计算步骤

对每个 dst 像素 (x, y)：
    1. dx = x - cx,  dy = y - cy
    2. r_dst = sqrt(dx² + dy²)
    3. u_dst = r_dst / max_r
    4. u_src = u_dst ^ strength   ← 幂函数：非线性核心
    5. r_src = max_r * u_src
    6. ratio = r_src / r_dst
    7. src_x = cx + dx * ratio
    8. src_y = cy + dy * ratio
    9. 在 (src_x, src_y) 处双线性插值取色

为什么要反向映射？

第 4 篇（旋转）就讲过：反向映射无空洞、不会漏像素。这一篇继续用。

角度怎么保持？

src = center + ratio × (dst - center) 沿着向量 (dst - center) 缩放，方向不变 ，只是长度变了 ------ 这就是"径向畸变 "的本质：只改距离，不改角度。

为什么"等比缩放 dx, dy"等于"保持角度"？

代码里没有显式算角度 （不用 atan2/cos/sin），而是直接把 dx, dy 各自乘以 ratio：

let ratio = r_src / r_dst;
let src_x = cx + dx * ratio;   // ← dx 和 dy 乘同一个 ratio
let src_y = cy + dy * ratio;

为什么这样对？ 数学证明很简短：
$$dxrdst\; =cos\theta \hspace{0.25em} \Rightarrow \hspace{0.25em} rsrc\cdot cos\theta =dx\cdot \; rsrcrdst\; =dx\cdot ratio\; \backslash frac\{dx\}\{r\_\{\backslash text\{dst\}\}\}\; =\; \backslash cos\backslash theta\; \backslash ;\backslash Rightarrow\backslash ;\; r\_\{\backslash text\{src\}\}\; \backslash cdot\; \backslash cos\backslash theta\; =\; dx\; \backslash cdot\; \backslash frac\{r\_\{\backslash text\{src\}\}\}\{r\_\{\backslash text\{dst\}\}\}\; =\; dx\; \backslash cdot\; \backslash text\{ratio\}$$ rdstdx=cosθ⇒rsrc⋅cosθ=dx⋅rdstrsrc=dx⋅ratio

同理 $dy\cdot ratio=rsrc\cdot sin\theta dy\; \backslash cdot\; \backslash text\{ratio\}\; =\; r\_\{\backslash text\{src\}\}\; \backslash cdot\; \backslash sin\backslash theta$ dy⋅ratio=rsrc⋅sinθ。

直觉 ：向量 $(dx,dy)(dx,\; dy)$ (dx,dy) 乘以正数 ratio = 把向量拉长/缩短 ratio 倍，方向不变，只改长度。

好处：

• ✅ 比 atan2 + cos + sin 快 5~10 倍（少 3 次三角函数调用）
• ✅ 数值更稳定（避免 atan2(0, 0) 未定义、cos(θ) 极值不稳定等问题）
• ✅ 只有一处需要特判（r_dst < 1e-6 的中心点）

---

四、关键代码

核心循环 = "算 src 坐标 → 插值取色" 。双线性插值函数 sample_bilinear(详见13节) 。

#[wasm_bindgen]
pub fn fisheye(
    pixels: &[u8],
    width: u32,
    height: u32,
    strength: f64,
) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let cx = (w as f64) / 2.0;
    let cy = (h as f64) / 2.0;
    let max_r = (cx * cx + cy * cy).sqrt();

    let pixel_len = w * h * 4;
    let mut result = vec![0u8; pixel_len + 8];

    for y in 0..h {
        for x in 0..w {
            let dx = x as f64 - cx;
            let dy = y as f64 - cy;
            let r_dst = (dx * dx + dy * dy).sqrt();

            // 反向映射：归一化 → 求幂 → 反归一化 → 按比例缩回 src
            let (src_x, src_y) = if r_dst < 1e-6 {
                (cx, cy)
            } else {
                let u_dst = r_dst / max_r;
                let u_src = u_dst.powf(strength);   // 幂函数：非线性！
                let r_src = max_r * u_src;
                let ratio = r_src / r_dst;
                (cx + dx * ratio, cy + dy * ratio)
            };

            let dst_idx = (y * w + x) * 4;

            // 越界 → 填白色
            if src_x < 0.0 || src_x >= (w as f64) - 1.0
                || src_y < 0.0 || src_y >= (h as f64) - 1.0
            {
                result[dst_idx]     = 255;
                result[dst_idx + 1] = 255;
                result[dst_idx + 2] = 255;
                result[dst_idx + 3] = 255;
                continue;
            }

            sample_bilinear(pixels, w, h, src_x, src_y, &mut result, dst_idx);
        }
    }

    // 末尾 8 字节写尺寸（鱼眼不变尺寸）
    result[pixel_len..pixel_len + 4]
        .copy_from_slice(&(w as u32).to_le_bytes());
    result[pixel_len + 4..pixel_len + 8]
        .copy_from_slice(&(h as u32).to_le_bytes());

    result
}

---

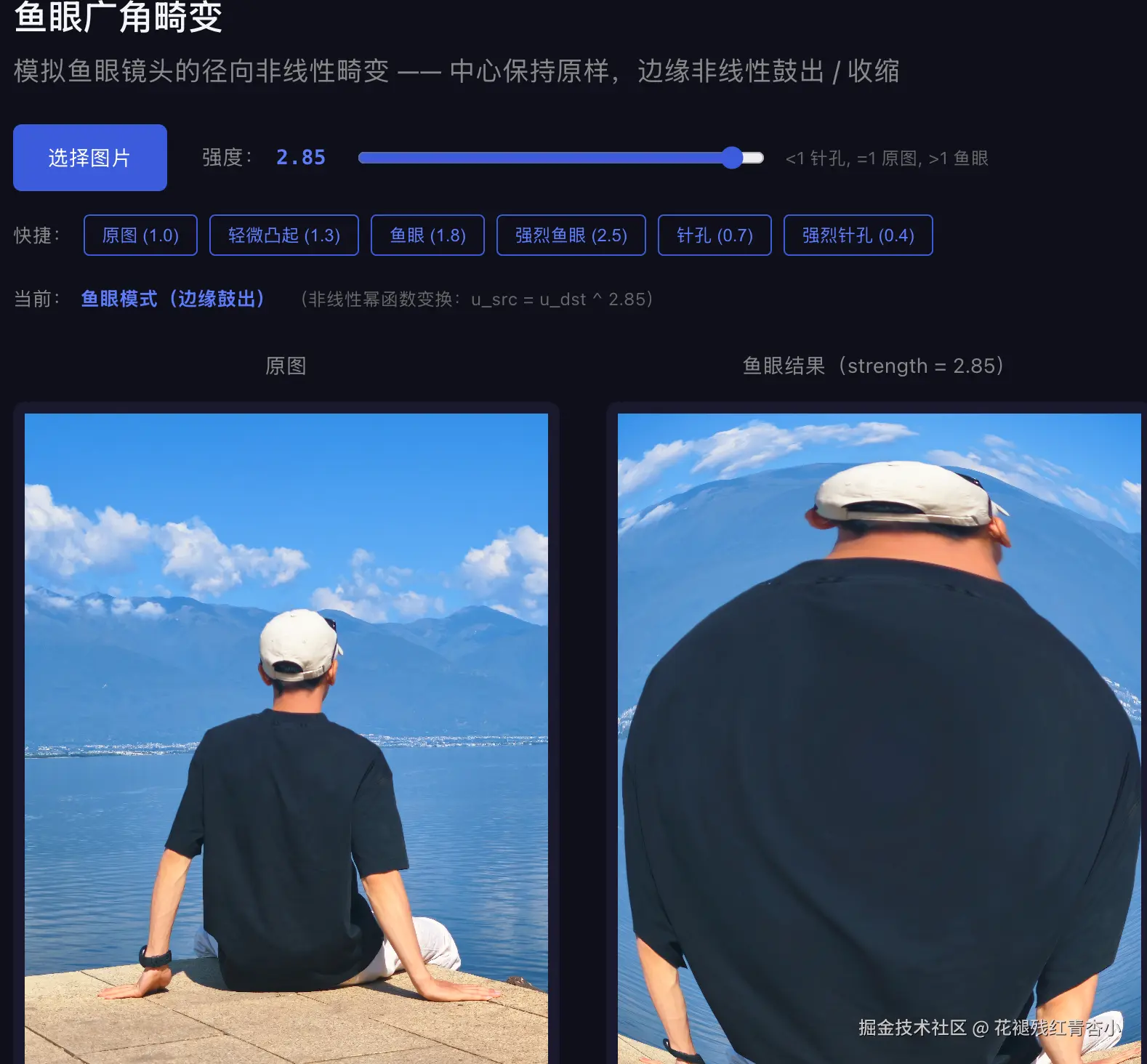

五、前端效果展示

六、与前 14 篇的对比（一段话）

鱼眼是第一个非线性变换 ------前面 14 篇的翻转/旋转/缩放/斜切都能用 Matrix × vec 表示，鱼眼没有矩阵形式 （公式 $r\prime =f(r)r\text{'}\; =\; f(r)$ r′=f(r) 是非线性的）。 但渲染套路完全一样 ：反向映射 + 插值 + 越界填白边。 唯一差异 只是"求逆"方式：线性变换的逆 = M.try_inverse()，鱼眼的逆 = 手算 （ $usrc=udsts\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^s$ usrc=udsts，直接 powf）。

---

七、踩坑提醒

鱼眼的核心数学虽简单，但有 5 个边界坑 容易踩------看一眼能省半小时调试。

1. r_dst = 0（中心点）会除以 0

let ratio = r_src / r_dst;  // ← r_dst = 0 时崩溃

必须加保护：

let (src_x, src_y) = if r_dst < 1e-6 {
    (cx, cy)  // 中心点：src 就是中心
} else {
    // 正常计算
};

2. strength = 0 时 powf(0) 退化为常数

u_dst.powf(0.0)  // = 1.0 (所有 u_dst 都映射到 1)

结果：整张图变成一个点的颜色 。前端限制 strength ≥ 0.3 就好。

3. strength = 1 是恒等映射

要专门测试 strength = 1.0 的输出和原图完全一致（像素级）。如果不一致，说明反向映射哪里写错了。

4. 鱼眼不变尺寸

不像旋转会变宽高，鱼眼画布大小不变 ------只是像素位置变了。所以 new_w = w, new_h = h，末尾 8 字节也要写（前端要靠这个解码）。

5. 用对角距离而不是 max(w, h) 作为 max_r

// ❌ max(w, h) 会让横图 / 竖图"鼓出程度"不一致
let max_r = (w as f64).max(h as f64) / 2.0;

// ✅ 对角距离：保证"最远角" = u=1
let max_r = ((cx * cx + cy * cy)).sqrt();

---

八、下篇预告（第三部分收官）

第三部分收官 ------几何变换 4 个任务做完，掌握了反向映射 + 插值 这套打法后，任何"按坐标生成图像"的算法都能上 。下部分进入全新的领域：分形。

🎉 第三部分"图像几何变换"完结 🎉

任务	算法	难度	核心概念
12	翻转 + 90° 旋转	⭐	整数坐标映射
13	任意角度旋转	⭐⭐	Matrix2 + 旋转矩阵
14	缩放 + 斜切	⭐⭐	Matrix3 齐次坐标 + 平移
15	鱼眼	⭐⭐	非线性变换 + 反向幂函数

4 个任务，4 个认知升级

认知
✅几何变换的本质 = 反向映射 + 插值（4 篇都一样）
✅表达方式有 4 种：if / Matrix2 / Matrix3 / 非线性
✅求逆方式有 3 种：手写 / 矩阵运算 / 解析 / 数值迭代
✅越界处理永远一样：填白边（也可以填黑 / 透明）

第四部分预告：分形画板（任务 16-18）

任务	内容	难度
16	曼德博集合（Mandelbrot）	⭐⭐⭐

为什么从几何变换跳到分形？

因为分形渲染的核心循环和这一篇完全一样：
$$for\; each\; pixel(x,y):根据非线性公式计算\; \to 填色\backslash text\{for\; each\; pixel\}(x,\; y):\; \backslash quad\; \backslash text\{根据非线性公式计算\; \}\; \backslash to\; \backslash text\{填色\}$$ for each pixel(x,y):根据非线性公式计算 →填色

鱼眼公式 $usrc=udsts\; u\_\{\backslash text\{src\}\}\; =\; u\_\{\backslash text\{dst\}\}^s$ usrc=udsts 是"输入坐标 → 输出坐标" ； 分形公式 $zn+1\; =zn2+c\; z\_\{n+1\}\; =\; z\_n^2\; +\; c$ zn+1=zn2+c 是"输入复数 → 迭代输出"。

思路一模一样，只是分形多了迭代 和逃逸半径两个概念。

掌握了反向映射 + 插值，你就掌握了所有"按坐标生成图像"的算法。

---

🎁 写在最后

15 个任务做完，你已经：

• 单像素（part 1）：改 RGB 值
• 邻域卷积（part 2）：用 3×3 核算新颜色
• 几何变换（part 3）：移动像素位置

接下来 3 篇（part 4）会进入全新的领域 ------分形 。计算公式从"空间变换"变成"迭代函数"，但渲染套路一模一样。

你已经站在分形大门口了。

---
