文章摘要：
增强现实平显（AR-HUD）与合成视觉系统（SVS）在eVTOL低能见度进近中面临航空级技术挑战。相比汽车二维场景，航空应用需解决三维空间绝对对齐（误差≤0.1°）、延迟压榨（≤15ms）及虚拟空域走廊（如羽毛球形进近漏斗）的实时渲染问题。系统需融合高精地形数据库、多模态传感器（激光雷达/红外）数据，并通过ARINC818总线实现毫秒级同步。核心在于将抽象仪表数据具象化为三维引导界面（如速度向量符FPV），同时部署完整性监控算法（交叉校验/红警告降级机制）以满足DALA/B级适航要求，确保虚拟信息与物理环境严格一致，杜绝误导性显示。
12.3 增强现实平显（AR-HUD）与合成视觉系统（SVS）在低能见度进近中的应用
在智能汽车领域，增强现实抬头显示（AR-HUD）作为一项提升座舱科技感的技术，近年来得到了广泛普及。汽车 AR-HUD 的核心逻辑是利用前视摄像头与车道线识别算法，将贴地导航箭头、前车距离预警（FCW）以及盲区检测（BSD）等虚拟信息投射在挡风玻璃上。由于汽车行驶在平整的二维路面上，虚实融合的几何关系相对简单，且系统允许出现偶发性的几百毫秒对齐延迟。
然而，当 eVTOL 进入低能见度进近（Low-Visibility Approach） ------即在夜间、大雾、强降雨等复杂气象条件下向城市垂直机场（Vertiport）降落时，AR-HUD 与合成视觉系统（SVS, Synthetic Vision System）的结合，就从汽车的"辅助娱乐配置"升维成了航空级的"低盲降视界保障核心（DAL A/B 级）"。
在立体交通中，进近阶段（Approach）是全飞行剖面事故率最高的阶段。本节将深度解构如何将汽车 AR-HUD 技术进行航空级重构，并将其与高精地形数据库、前向多模态传感器（3D 激光雷达/红外热成像）深度融合，构建三维空间下的全天候自主进近虚拟空域走廊。
12.3.1 汽车 AR-HUD 与航空航电 SVS/EVS 的系统级映射
在航空适航体系中，智能汽车的 AR-HUD 技术需要与两项成熟的航空航电技术进行对标与融合：
-

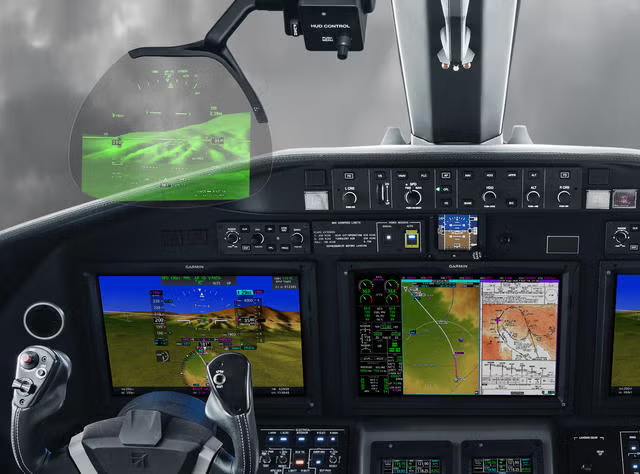

合成视觉系统（SVS）： 基于机载高精三维数字地形数据库（DTED）与高精组合导航数据，在屏幕上"无中生有"地虚拟出前方哪怕被浓雾完全遮挡的山体、建筑、地平线和跑道。
-
增强视觉系统（EVS, Enhanced Vision System）： 基于前向长波红外（LWIR）相机或低照度 CMOS 传感器，穿透迷雾实时获取前方的物理热成像图像。
当这两者与智能汽车的 AR-HUD 技术映射融合时，便形成了 eVTOL 特有的三维空域增强型飞行导引系统（EFVS）。
┌────────────────────────┐ ┌────────────────────────┐
│ 高精三维地形数据库 │ │ 长波红外 / 激光雷达 │
│ (SVS 数据) │ │ (EVS 数据) │
└───────────┬────────────┘ └───────────┬────────────┘
│ │
└─────────────┬─────────────┘
▼
┌────────────────────────────────────────────────────┐
│ ARINC 818 航空视频总线 (低延迟/零抖动) │
└─────────────────────────┬──────────────────────────┘
▼
┌────────────────────────────────────────────────────┐
│ DAL A/B 级虚拟空域走廊（Sky Highway） │
│ - 三维虚拟"羽毛球形"进近漏斗 │
│ - 空速与相对高度瞬时误差校正 │
└─────────────────────────┬──────────────────────────┘
▼
┌────────────────────────────────────────────────────┐
│ 大视场角航空级物理光学投射 (光导微显示/全息衍射) │
└────────────────────────────────────────────────────┘12.3.2 空间几何三维对齐与延迟压榨（Latency Minimization）
智能汽车 AR-HUD 允许在车辆颠簸时存在画面轻微"漂移"的现象。但在 eVTOL 进近过程中，若 AR-HUD 投射的虚拟着陆点与实际垂直机场存在 \\pm 1\^{\\circ} 的角度偏差，在 200\\text{ 米} 高空就意味着数十米的绝对空间位移偏离，足以导致航空器撞击楼宇或降落平台边缘。
因此，eVTOL 的 AR-HUD 必须在底层解决空间几何三维绝对对齐 与极致的延迟抑制：
1. 高精度姿态前馈补偿（Feed-forward Compensation）
AR-HUD 的图形发生器必须直接挂载在 ARINC 818 航空视频总线 上，直接读取第 10 章所述的机载高精惯导（INS）数据。当 eVTOL 遭遇侧风产生剧烈的滚转或偏航时，算法必须以不低于 120\\text{ Hz} 的刷新率进行图形反向补偿，确保投射在操作员视野中的"虚拟地平线"与地球的真实绝对地平线完全重合，误差不得超过 \\pm 0.1\^{\\circ}。
2. "光子到屏幕"的延迟压榨（Motion-to-Photon Latency）
在适航审定中，整个传感器感知、数据解算、图形渲染到最终激光/光导微显示器投射的总延迟必须控制在 15\\text{ 毫秒} 以内 。如果延迟过大，操作员在摆头时，AR-HUD 的虚拟框会产生视觉滞后，这不仅会引发强烈的动感航天晕厥（Simulator Sickness），更会使操作员进行错误的修正操纵。
12.3.3 低能见度进近下的"天路"引导：虚拟空中走廊（Sky Highway）
在视线模糊的低能见度仪表进近（ILS/RNAV Approach）中，传统民航依靠仪表盘上的两根垂直交叉的"盲降指针（Glideslope/Localizer）"来判断是否偏离航道。这种抽象的仪表交互在 eVTOL 频繁变换姿态的垂直降落段极难操纵。

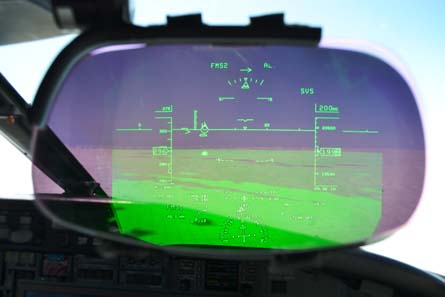

航空级 AR-HUD 彻底颠覆了这一逻辑，它在操作员的直接视野中，将复杂的仪表数据具象化为空中走廊（Sky Highway / Tunnel-in-the-Sky）：
1. 三维虚拟"羽毛球形"进近漏斗（Approach Funnel）
AR-HUD 在前方空域中直接渲染出一串连续的、由大变小的三维虚线方框（类似三维管道）。操作员或自动驾驶系统只需要控制 eVTOL "钻"过这串方框，即可确保航空器严格遵循无碰撞风险的预设低空航线（Low-Altitude Corridor）下滑。
2. 速度向量符（Flight Path Vector, FPV）的终极应用
在汽车上，HUD 显示车速即可。而在 eVTOL 的 AR-HUD 中，最核心的元素是速度向量符（FPV）------一个小圆圈和两只翅膀组成的图标。
-
它不代表机头的朝向，而是代表航空器当前这一瞬间真实的物理运动方向。
-
在强侧风盲降时，机头可能偏向左侧，但只要操作员通过飞控系统，控制 AR-HUD 上的 FPV 图标死死套住前方虚拟屏幕上的"跑道/降落靶心"，eVTOL 就绝不会偏离航道。
12.3.4 符合适航性的完整性监控算法（Integrity Monitoring）
汽车 AR-HUD 软件通常作为多媒体或车控的一部分进行常规功能测试。但由于 eVTOL 的 AR-HUD 与 SVS/EVS 直接引导低空盲降，一旦地形数据库损坏或者 GPS 受到欺骗（SPOOFING），系统可能会渲染出一个错误的虚拟安全空间，从而引导飞行器撞向真实存在的建筑物。
为此，AR-HUD/SVS 系统在适航开发中必须设计一套独立的高可靠性完整性监控算法（Integrity Monitoring Algorithm）：
-
数据库与实时传感器的交叉互监（Cross-Check）：
系统在渲染 SVS 虚拟地形的同时，下层必须实时利用前向 EVS（如毫米波雷达的点云边缘、红外相机的轮廓轮廓）与高精地图进行动态直方图匹配。
若解算出的匹配得分低于安全阈值（例如：地图显示前方是开阔天空，但毫米波雷达在同一空间坐标上赫然探测到一个高密度的静态占用栅格），完整性监控器将立即判定 SVS 处于不可信状态。
-
红警告标志一键降级（Red FLAG Trigger）：
一旦完整性监控器判定数据失真，AR-HUD 必须在 0.1\\text{ 秒} 内 强行抹除所有可能引起误导的三维虚拟空中走廊和 SVS 渲染图像，同时在屏幕中央弹出一个鲜艳的红色"SVS INVALID"警告标志，并瞬间无缝降级到基础的、仅依赖物理陀螺仪数据驱动的传统二维 PFD 界面。这确保了"不给操作员提供任何错误的、具有欺骗性的误导信息（No Misleading Information）"。
💡 本节核心总结
汽车思维局限： AR-HUD 是提升驾驶舱未来感的感知点缀，信息主要贴附于地表二维视图，不承担全生命周期的行车兜底责任。
适航升维重构： AR-HUD/SVS 是低能见度全天候盲降的生命线。必须基于 ARINC 818 总线进行毫秒级延迟压榨和绝对姿态几何对齐，将复杂的空间引导转化为具象化的三维空中走廊，并部署严苛的实时完整性监控算法，以满足 DAL A/B 级高确定性的适航审定。
