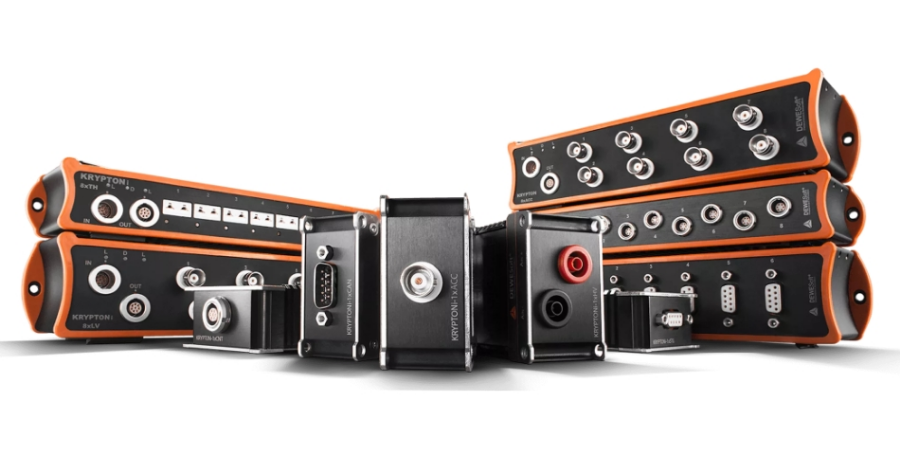

KRYPTON坚固型IP67 EtherCAT总线数据采集模块：工业级分布式采集方案
在汽车整车正向研发、新能源三电可靠性验证、工程机械野外耐久测试、轨道交通动态标定、特种工业装备工况监测等高端试验领域，数据采集的精准度、稳定性与场景适配性，直接决定试验数据有效性与研发结论准确性。现阶段绝大多数传统数据采集方案，普遍存在结构性短板：集中式采集机箱依赖长距离模拟线缆传输信号，工业现场电磁密布、设备变频干扰、行车高压器件辐射等多重因素叠加，极易造成信号杂讯、波形畸变、数据漂移失真；常规采集设备多为室内试验室轻量化设计，防护等级普遍仅IP20/IP40，无法耐受户外粉尘、雨水、高低温骤变、高频振动冲击，难以部署在机舱、底盘、工程机械动臂、列车转向架等核心被测严苛点位。与此同时，传统系统布线繁琐、多设备同步精度低、软硬件兼容性受限，面对多点位、分布式、长距离的大型试验项目，极易出现布线混乱、时序错位、数据断连等问题，频繁导致试验返工、项目延期、研发成本激增，成为高端工业测试领域的核心桎梏。
同时依托标准化EtherCAT工业实时总线，实现多节点高精度时序同步，兼容全系传感器与主流测控系统，可自由组合适配中小型单点测试与上千点大型分布式试验，是目前工业高端测试领域适配性最强、稳定性最高、拓展性最广的分布式采集装备之一。全系产品由广州文明机电承接华南区域独家落地服务，提供方案定制、现场部署、调试培训、计量校准、终身运维的全闭环技术支撑。
一、五大核心技术革新，突破传统采集设备工况桎梏
相较于常规试验室采集设备的单一适配性，KRYPTON系列聚焦工业野外复杂工况的核心需求，从结构工艺、采集原理、组网技术、组合模式、运行机制五大维度完成全方位技术革新，彻底解决传统设备「怕恶劣环境、怕电磁干扰、布线繁琐、同步性差、拓展性弱」的行业难题，重新定义工业分布式高精度采集标准。
区别于常规试验室采集设备的轻量化设计思路，KRYPTON系列专为非温控、高干扰、强振动、多粉尘、高湿淋雨的工业野外场景定制研发，从结构工艺、采集逻辑、组网模式三大维度完成技术革新，实现场景适配性、数据稳定性、部署灵活性的三重升级。
1. 军工级全密封防护架构，全温域全工况稳定运行
KRYPTON整机采用航空级一体铣削铝合金机身，无拼接缝隙，搭配多重耐高低温密封胶圈、防水防尘透气阀，实现IP67级全域防尘防水防护 ，可抵御高强度粉尘冲刷、持续雨水喷淋、短时浅水浸泡，完全适配露天工地、行车泥水飞溅、潮湿井下等恶劣场景。硬件经过严苛的工业级可靠性测试，突破常规设备温域限制，支持**-40℃~+85℃超宽温度区间连续作业**，低温环境可快速启动无延迟，高温重载工况下无温漂、无信号衰减、无参数漂移，彻底解决普通设备高低温环境下数据失效、设备宕机问题。在力学性能层面，设备可承受100g瞬时冲击载荷与20g持续随机振动，完美适配车辆颠簸行驶、工程机械高频震动、列车启停冲击、结构疲劳测试等强力学工况。同时具备优异的耐盐雾、抗腐蚀、抗老化性能，可长期适配近海露天、高湿腐蚀、风沙暴晒的野外值守场景。机身小巧轻薄，支持卡扣式堆叠、螺栓固定、支架安装多种固定方式，可轻松部署在车架缝隙、发动机舱、底盘夹层、设备狭小腔体等常规设备无法触及的点位，不占用试验作业空间，适配全场景安装需求。
模块采用一体化整块铝合金铣削机身，搭配多重密封防护工艺，达成工业IP67防尘防水顶级防护标准，可耐受粉尘冲刷、雨水喷淋及短时浸水工况。硬件通过严苛的力学与温域测试，支持-40℃~+85℃超宽温全域稳定运行，高低温环境下无温漂、无信号衰减；可承受100g瞬时冲击、20g持续随机振动，完美适配车载颠簸行驶、工程机械高频振动、轨道设备冲击震动等极端力学环境。同时具备优异的耐盐雾、耐腐蚀特性，可满足近海露天、野外长期值守等特殊场景测试需求，小巧紧凑的机身支持堆叠卡扣安装，可适配车架缝隙、机舱狭小空间等复杂安装点位，无需占用设备核心作业空间。
2. 前置分布式采集设计，从物理根源杜绝信号干扰
传统集中式采集系统存在无法规避的先天缺陷：传感器布置在被测点位，信号需要通过数十米甚至上百米的模拟线缆传输至主机，长线缆极易耦合车载电机、变频器、高压电路、工业设备产生的电磁、射频、谐波干扰，导致原始波形失真、数据波动漂移，严重影响试验结论准确性。针对这一行业痛点，KRYPTON采用前置就近采集架构，彻底颠覆传统远程传信模式。设备可直接固定在被测结构、传感器终端周边，模拟信号传输距离缩短至米级甚至厘米级，传感器采集的原始物理信号可就地完成放大、调理、滤波、模数转换，将易受干扰的模拟信号直接转化为抗干扰能力极强的数字总线信号后再传输。从硬件层面彻底隔绝外部电磁干扰，大幅提升测试信噪比与数据分辨率，保障微弱振动、微小应变、微量温度变化等精细信号的精准捕捉。尤其适用于整车多点位分布式路试、大型工程机械全域载荷采集、轨道交通跨车厢测试等测点分散、布线跨度大、电磁环境复杂的高端项目，让测试数据更贴合设备真实工况。
传统采集方案的核心弊端为长距离模拟信号传输干扰，测点与主机距离越远，电磁噪声耦合越严重，数据失真概率越高。KRYPTON创新性采用分布式就近采集架构，可直接固定在被测结构、传感器周边，最大限度缩短模拟传感器接线长度，将原始物理信号就地完成调理、放大、模数转换，后续仅传输抗干扰能力极强的数字化总线信号。彻底规避车载电机、变频器、工业设备的电磁干扰，大幅提升测试数据的真实性与稳定性，尤其适配多点分散、远距离分布的大型测试项目，硬件布局更贴合现场工况，摆脱传统设备集中摆放的布局局限。
3. EtherCAT工业实时总线，单缆集成实现极简高精度组网
传统采集系统需要单独布设电源线、通讯网线、同步信号线、触发线，多线缆并行不仅布线杂乱、装车部署耗时费力，长期振动工况下还易出现接头松动、线路磨损、信号断连，导致整组试验数据作废。KRYPTON搭载工业级高速EtherCAT实时总线，配套专属LEMO防水混合线缆，创新性实现供电、数据传输、纳秒级时间同步三线合一，单根线缆即可满足设备所有运行与传输需求，大幅简化现场布线结构，降低线路故障风险。设备支持灵活的菊花链链式组网拓扑，单链路可串联数十个采集节点，模块与模块之间最大传输距离可达100米，完美适配整车架、跨车厢、大型设备的远距离、大跨度测点布局。总线具备100Mbps全双工高速传输能力，数据传输无延迟、无丢包，多节点多设备之间同步精度优于100ns，可确保上百路振动、应变、温度、电气、总线信号时序完全对齐，彻底杜绝大型试验的数据错位、时序混乱问题。同时设备兼容标准EtherCAT通用协议，不仅可无缝适配全系DEWESoft采集主机与软件系统，还可直接对接倍福TwinCAT等第三方主流测控平台，软硬件开放性、通用性、兼容性远超同类防护型采集模块。
依托成熟的EtherCAT高速工业总线技术，搭配专属LEMO混合线缆，创新性实现供电、传输、同步三线合一，彻底摒弃传统设备电源线、网线、同步线分离的繁琐布线模式。设备支持灵活的菊花链串联组网，单链路可承载大量采集节点，模块间最大传输距离可达100米，完美适配跨车厢、整车架、大型工程机械的远距离测点布局。总线具备100Mbps全双工高速传输能力，多节点同步精度优于100ns，可保障上百路测点数据时序完全对齐，杜绝数据错位、时序偏差问题。同时兼容标准EtherCAT协议，可无缝对接DEWESoft自有系统及倍福TwinCAT等第三方主站设备，软硬件开放性、通用性远超同类产品。
4. 全品类模块化矩阵，自由组合适配全场景测试需求
KRYPTON搭建了覆盖全工业测试领域的模块化产品矩阵，通道规格涵盖单通道、3通道、4通道、8通道、16通道多梯度型号，功能模块细分全覆盖主流传感器信号类型，包含IEPE振动噪声模块、压电电荷信号模块、全/半/1/4桥应变测试模块、热电偶温度采集模块、RTD热电阻高精度测温模块、隔离电压电流电气模块、CAN‑FD车载总线模块、数字IO开关量模块等，可根据不同试验的测点类型、数量、精度需求，自由混搭组合硬件模块，无需采购多套独立采集设备。全系通道均搭载独立电气隔离设计，有效规避通道间串扰、高压击穿、信号互扰问题，大幅提升多通道同步采集的稳定性。设备标配TEDS智能传感器自动识别技术，上电后可自动读取传感器型号、参数、校准信息，无需人工手动录入配置，大幅缩短试验调试周期，规避人工配置失误导致的测试误差。单套系统可同步完成力学、声学、温度、电气、总线工况的多维一体化采集，一机替代多套传统设备，显著提升硬件复用率，有效降低企业设备采购与运维成本。
KRYPTON搭建了全覆盖的模块化产品矩阵，涵盖单通道至16通道多规格模块，细分振动IEPE、电荷信号、应变桥路、热电偶、RTD热电阻、隔离电压电流、CAN-FD总线、数字IO等全功能型号，可根据测试需求自由混搭组合。所有通道均具备电气隔离防护能力，标配TEDS传感器自动识别功能，设备上电即可自动匹配传感器参数，无需人工手动配置，大幅降低试验调试误差与时间成本。单套系统可同步完成振动、应力、温度、电气信号、车载总线报文的一体化采集，无需多套设备叠加，有效提升硬件复用率，降低项目设备投入成本。
5. 多模式灵活运行，兼顾外勤测试与大型系统集成
为适配不同层级、不同场景的测试需求，KRYPTON搭载双模式智能运行机制，可灵活切换工作形态，覆盖轻量化外勤测试、大型台架集成、野外无人值守监测全场景。在轻量化测试模式下，可搭配SIRIUS‑R4、R2DB等DEWESoft一体化智能主机，依托便携主机的触控操作、本地存储、独立供电优势，组成移动式采集系统，完美适配整车路试、现场抽检、设备上门核验等外勤作业场景。在系统集成模式下，可作为分布式IO采集子节点，无缝嵌入企业原有大型工业测控平台、自动化试验台架，适配试验室标准化、规模化量产测试。同时支持高端拓展配置，选配专属KRYPTON‑CPU坚固型IP67记录仪后，整套系统可完全脱离电脑、主机独立运行，实现全天候无人值守自动采集，完美适配野外长期耐久监测、无人工况值守、远程数据采集等特殊项目，运行模式灵活度行业领先。
设备具备灵活的双运行模式，可适配不同层级的测试场景需求。既可搭配SIRIUS-R4、R2DB等DEWESoft一体化主机，依托DewesoftX软件完成数据采集、运算分析、报表输出，形成轻量化便携式测试系统，满足外勤路试、现场抽检需求；也可作为分布式IO采集节点，嵌入用户自有工业测控平台，适配大型试验室集中控制系统。选配专属KRYPTON-CPU坚固型记录仪后，整套系统可实现全IP67无人值守独立采集，无需外接电脑，完美适配野外长期监测、无人值守耐久试验场景。
二、DewesoftX专属软件生态，打造全链路智能化测试体系
KRYPTON硬件与DEWESoft自研DewesoftX专业测试软件深度耦合、原生适配，形成「硬件采集+软件分析+数据溯源+报表输出」的全闭环智能化测试体系，彻底解决传统设备软件操作繁琐、分析功能单一、数据无法溯源、格式不兼容的问题。设备上电后软件可自动识别硬件节点、通道参数、传感器信息，无需复杂手动配置，一键快速启动试验，大幅降低调试门槛与人力成本。软件内置海量专业分析算法，覆盖数字滤波、基线修正、FFT频谱分析、阶次跟踪分析、PolyMAX模态参数识别、自定义数学运算、数据报警阈值设置、信号回放复盘等全流程功能，试验现场即可完成数据筛查、初步分析与异常判定，无需返回试验室二次处理，大幅提升试验效率。系统支持GPS/RTK高精度定位数据联动同步，可将车辆位置、行驶轨迹、车速工况与物理测试信号、总线数据精准对齐，完美匹配整车道路载荷采集、动态性能测试场景。软件享有终身免费迭代升级权益，官方持续更新测试算法、适配最新行业标准、新增功能模块，让硬件设备长期适配迭代后的测试需求，延长设备使用寿命。同时兼容MATLAB、Excel、Origin等主流第三方数据格式，可无缝对接仿真建模、数据后处理、报告编制工具，打通试验、分析、研发、归档的全数据链路。
设备配套行业标杆DewesoftX测试软件，软硬件深度适配，上电自动识别硬件设备，无需复杂调试配置即可快速启动试验。软件内置完善的数据分析功能，支持数字滤波、FFT频谱分析、阶次分析、PolyMAX模态分析、自定义数学运算、数据报警溯源等全流程操作，试验现场即可完成数据初步分析与核验，无需返程后二次处理。支持GPS/RTK高精度定位数据联动，实现位置、车速、工况、物理信号的多维同步记录，完美匹配道路测试场景。软件终身免费迭代升级，持续适配最新测试标准与硬件功能，同时兼容主流第三方数据格式，可无缝对接仿真、后处理工具，打通试验数据全链路闭环。
三、全行业精细化场景落地，适配各类高端严苛测试工况
凭借全域防护、高精度、强抗干扰、灵活组网的核心优势，KRYPTON系列可全方位覆盖汽车研发、工程机械、轨道交通、特种装备、试验室台架等多领域高端测试场景，针对不同行业工况特性提供定制化采集解决方案，落地价值显著。
1. 新能源整车全维度研发测试：针对新能源汽车机舱高温、底盘泥水飞溅、行车高频颠簸、高压电磁干扰等严苛工况，KRYPTON模块可直接部署于动力电池、驱动电机、电控系统、车架底盘、悬挂系统等核心点位，就近采集多点振动、温度、应力应变、总线工况信号。极简布线结构大幅优化整车装车测试布局，规避长线缆干扰，高效完成道路载荷谱采集、整车耐久路试、NVH性能摸底、三电系统可靠性验证、极限工况测试，精准支撑新能源车型正向研发与性能迭代。
2. 工程机械与矿山设备耐久检测：适配挖掘机、装载机、起重机、矿山机械等设备的露天野外测试场景，无惧工地粉尘、雨水、高低温骤变、高频振动冲击。可在设备动臂、车架、液压系统、传动结构等关键部位分布式布设模块，持续采集结构应力、振动载荷、温度变化、工况总线数据，完成设备载荷谱标定、结构强度验证、耐久可靠性测试、出厂性能验收，为工程机械结构优化、液压系统调校、可靠性升级提供精准数据支撑。
3. 轨道交通装备动态标定试验：依托EtherCAT长距离链式组网优势，可跨车厢、跨转向架、跨制动系统分布式部署采集节点，完美适配列车大范围测点布局需求。稳定采集车体振动、转向架冲击、制动温度、结构应变、运行工况信号，满足列车线路试运行、新车研发标定、设备检修检测、可靠性摸底等场景需求，高精度同步数据可精准反映轨道交通设备动态运行性能，助力轨道交通装备品质升级。
4. 户外特种装备长期值守监测：凭借超宽温防护、耐盐雾腐蚀、无人值守独立采集能力，广泛应用于军工装备、户外特种设备、近海设备、野外试验平台的长期工况监测，可在无人干预的情况下全天候稳定采集数据，无惧恶劣自然环境，解决野外人工测试难度大、数据不连续、工况不安全的痛点。
5. 大型分布式试验室台架试验：在整车零部件台架、结构力学试验台、多通道联动测试系统中，通过就近布设KRYPTON模块，大幅缩短传感器模拟线缆，从源头降低电磁干扰与信号损耗。结合高精度总线同步技术，可快速搭建上千通道大型分布式采集系统，满足结构模态分析、多部件联动测试、疲劳耐久试验、系统性能标定等高精度试验室测试需求，大幅提升台架试验数据精度与稳定性。
新能源整车研发测试：适配整车机舱、底盘严苛工况，可直接部署于车架、动力电池、电机周边，同步采集振动、温度、应变、总线信号，耐受行车泥水、颠簸冲击，高效完成道路载荷采集、耐久路试、NVH性能摸底试验，极简布线大幅优化整车装车测试布局。
工程机械与矿山设备检测：针对露天工地粉尘、淋雨、高低温、强振动工况，在动臂、车架、液压系统等测点就近布设模块，完成设备载荷谱采集、结构强度测试、出厂性能验收与可靠性摸底测试，适配野外复杂施工环境。
轨道交通装备试验：依托远距离链式组网优势，可跨车厢、跨测点分布式部署，完成列车车体、转向架、制动系统的振动冲击、温度应力、工况信号同步采集，适配线路试运行、设备检修、新车研发标定场景。
户外特种装备监测：凭借超宽温防护与独立采集能力，可用于野外高低温试验、近海盐雾环境测试、无人值守长期工况监测，无需人工值守，全天候稳定留存测试数据。
四、产品矩阵差异化定位，完善DEWESoft全品类采集体系
为帮助用户精准选型、匹配试验场景，明确KRYPTON与SIRIUS系列设备的差异化定位，形成完整的高低搭配、场景互补的采集设备体系：SIRIUS R1DB/R2DB为一体化便携整机，自带触控屏幕与热插拔电池，主打单人外勤轻量化、小通道快速测试，适合短途路试、现场简易抽检；SIRIUS R4为紧凑型高通道机箱设备，主打试验室中高通道集中式采集，兼顾车载固定测试，适配规模化台架试验；而KRYPTON系列为纯防护型分布式模块，无集中机箱束缚，核心优势是恶劣环境适配、远距离分布式测点、前置抗干扰采集，专门解决前两类设备无法落地的严苛场景，三者互补适配，可全方位覆盖从简易抽检、常规台架、精密研发到恶劣野外的全层级测试需求。
五、华南本地化全周期技术赋能｜广州文明机电
作为DEWESoft官方授权华南区域技术服务商，广州文明机电摒弃单一设备售卖模式，为KRYPTON全系产品提供前期方案定制、现场部署调试、分层实操培训、全程技术支撑、计量合规校准、终身运维升级的一站式闭环服务。根据用户试验场景、测点分布、传感器类型、工况环境，一对一定制模块化搭配方案，精准匹配通道数量、功能型号与拓展配件，杜绝设备冗余或配置不足。专业工程师上门完成设备组网部署、节点调试、同步校准、传感器适配、软件模板搭建，设备交付即可直接投入试验使用。针对一线操作人员开展硬件安装、布线规范、设备调试、基础故障排查实操培训；针对研发技术人员开展高阶数据分析、模态运算、组网优化、系统集成进阶培训，结合华南本地车企、工程机械、轨道交通实测案例实战教学。建立客户专属设备技术档案，提供7×12小时远程极速响应服务，及时解决试验现场突发问题；常备原装配件耗材，对接权威计量机构完成设备校准，保障数据合规可溯源；同步跟进软件迭代与硬件升级，持续释放设备全部性能，全方位助力华南企业搭建高精度、高稳定、可溯源的现代化分布式测试体系。
总结
DEWESoft KRYPTON坚固型IP67 EtherCAT总线数据采集模块，凭借军工级IP67全域防护、前置分布式抗干扰采集、单缆极简高精度组网、全品类模块化自由组合、多模式灵活运行、智能化软件生态六大核心硬核优势，彻底打破传统采集设备场景受限、精度不足、布线繁琐、同步性差、稳定性弱的行业瓶颈。作为行业标杆级分布式采集装备，其完美适配各类高温、低温、粉尘、淋雨、强振动、强电磁干扰的严苛工况，可灵活满足小微单点测试、大型分布式多通道试验、野外无人值守监测、多系统集成开发等多元化需求，广泛赋能汽车研发、工程机械、轨道交通、特种装备、科研试验等高端领域。依托广州文明机电本地化、专业化、全周期的技术落地服务，可帮助华南区域各类企业全面升级测试精度与试验效率，构建标准化、数字化、合规化的工业测试体系，为产品研发迭代、性能优化、品质升级提供坚实的数据支撑。
