已知 ud、uq 求解三相相电压笔记
（d轴与α轴夹角为电角度 θ \boldsymbol{\theta} θ，等幅值Park变换约定）
前置约定

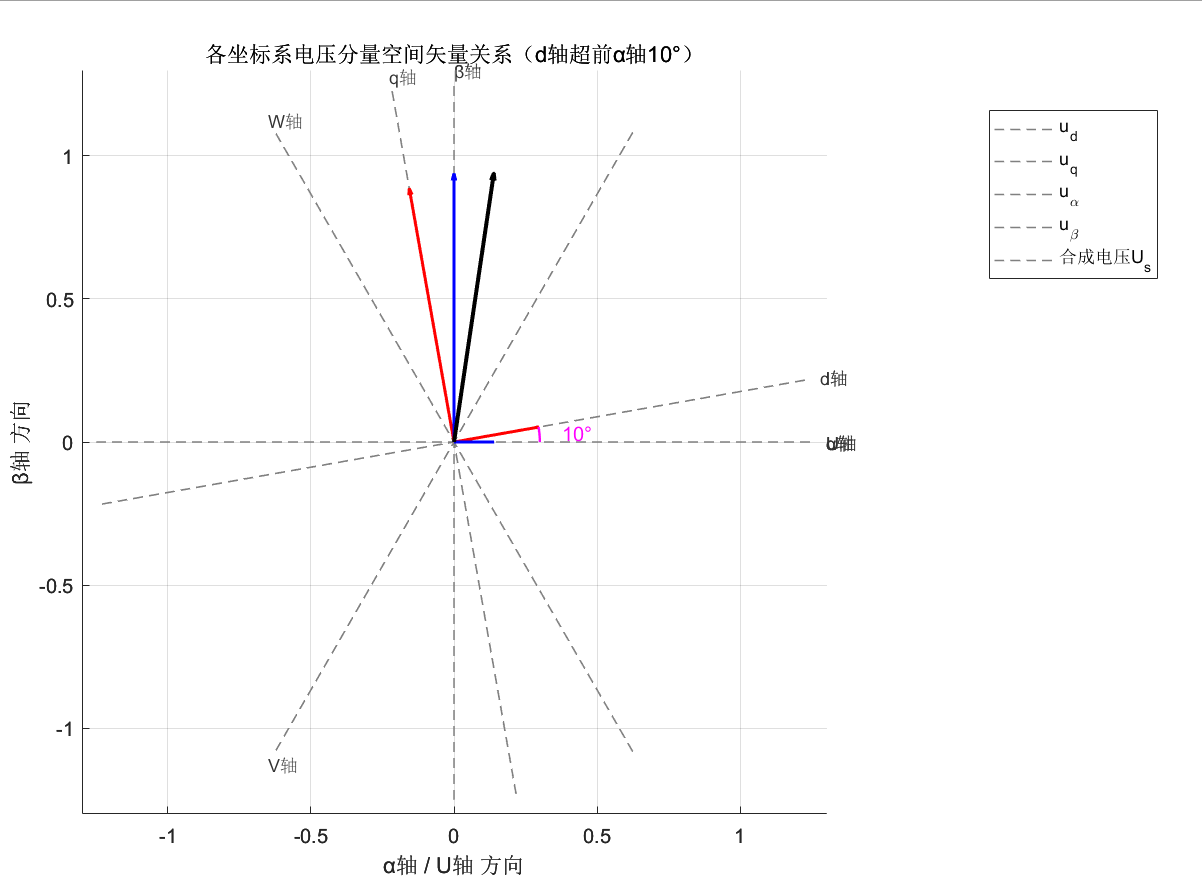

- 坐标系定义 ：以静止α轴/U相绕组轴线为x轴正方向，逆时针为电角度正方向；d轴超前α轴 θ \theta θ角，q轴超前d轴90°。
- U相轴线：与α轴重合（0°）
- V相轴线：-120°（第三象限，滞后U相120°）
- W相轴线：+120°（第二象限，超前U相120°）
三相绕组空间互差120°电角度。
- 端口对应 ：匹配你的Simulink模型：
u(1)=uq，u(2)=ud，u(3)=θ（电角度，已完成极对数换算，无需再乘系数）。 - 变换规则：采用等幅值正交变换，旋转前后矢量模长不变，满足三相瞬时和为0的约束。
一、相电压模长（合成电压矢量幅值）
公式
U s = u d 2 + u q 2 U_s = \sqrt{u_d^2 + u_q^2} Us=ud2+uq2
物理意义
定子电压空间矢量的总幅值，等价于αβ静止坐标系下的电压矢量模长，也等于三相相电压的峰值。正交旋转变换仅改变分量方向，不改变矢量总长度。
二、注意事项
1. 线性调制最大相电压
SVPWM线性调制区最大输出相电压幅值由直流母线电压 U d c U_{dc} Udc决定：
U s , max = U d c 3 U_{s,\text{max}} = \frac{U_{dc}}{\sqrt{3}} Us,max=3 Udc
示例：当母线电压 U d c = 90 V U_{dc}=90\ \text{V} Udc=90 V时，最大相电压幅值为 90 3 ≈ 51.96 V \dfrac{90}{\sqrt{3}} \approx 51.96\ \text{V} 3 90≈51.96 V，超过该值波形会出现削峰，进入过调制区。
2. 调制比计算
调制比 m m m用于判断调制工作区域，通用公式：
m = 3 ⋅ U s U d c m = \frac{\sqrt{3} \cdot U_s}{U_{dc}} m=Udc3 ⋅Us
对应母线90V的场景：
m = 3 ⋅ U s 90 m = \frac{\sqrt{3} \cdot U_s}{90} m=903 ⋅Us
- m ≤ 1 m \le 1 m≤1：线性调制区，输出标准正弦波
- 1 < m < 1.1547 1 < m < 1.1547 1<m<1.1547：过调制区，波形顶部被削平
- m = 1.1547 m=1.1547 m=1.1547：六步波模式，输出方波电压
三、方法1：两步变换法（dq → αβ → 三相）
核心思路：先通过Park逆变换将旋转dq坐标系电压转换到静止αβ坐标系，再通过Clark逆变换投影到三相绕组，坐标系层级清晰，便于分步调试。
步骤1：dq 转 αβ（Park逆变换）
d轴与α轴夹角为 θ \theta θ，正交投影得两相静止分量：
{ u α = u d cos θ − u q sin θ u β = u d sin θ + u q cos θ \begin{cases} u_\alpha = u_d \cos\theta - u_q \sin\theta \\6pt u_\beta = u_d \sin\theta + u_q \cos\theta \end{cases} ⎩ ⎨ ⎧uα=udcosθ−uqsinθuβ=udsinθ+uqcosθ
步骤2：αβ 转 UVW（Clark逆变换）
对应V、W轴的空间位置，三相投影公式为：
{ u a = u α u b = − 1 2 u α + 3 2 u β u c = − 1 2 u α − 3 2 u β \begin{cases} u_a = u_\alpha \\6pt u_b = -\dfrac{1}{2}u_\alpha + \dfrac{\sqrt{3}}{2}u_\beta \\6pt u_c = -\dfrac{1}{2}u_\alpha - \dfrac{\sqrt{3}}{2}u_\beta \end{cases} ⎩ ⎨ ⎧ua=uαub=−21uα+23 uβuc=−21uα−23 uβ
约束验证
三相瞬时和恒为0：
u a + u b + u c = u α + ( − 1 2 u α + 3 2 u β ) + ( − 1 2 u α − 3 2 u β ) = 0 u_a + u_b + u_c = u_\alpha + \left(-\frac{1}{2}u_\alpha+\frac{\sqrt{3}}{2}u_\beta\right) + \left(-\frac{1}{2}u_\alpha-\frac{\sqrt{3}}{2}u_\beta\right) = 0 ua+ub+uc=uα+(−21uα+23 uβ)+(−21uα−23 uβ)=0
完全符合三相三线制电路特性。
四、方法2：直接投影法（U相基准 + 120°相位偏移）
核心思路：U相作为三相基准相，绕组轴线与静止α轴重合，电压投影公式最简洁、计算量最小，因此优先求出U相电压；再利用三相绕组空间对称分布、两两互差120°电角度的特性，在U相公式基础上对电角度做相位偏移，即可直接得到V、W相电压，无需重复推导投影逻辑，和Fcn模块写法完全对应。
通用投影公式
对任意轴线电角度为 θ x \theta_x θx的绕组，相电压统一形式为：
u x = u d cos θ x − u q sin θ x u_x = u_d \cos\theta_x - u_q \sin\theta_x ux=udcosθx−uqsinθx
三相电压完整公式
-
U相（基准相） ：轴线角度为 θ \theta θ，公式最简洁
u a = u d cos θ − u q sin θ u_a = u_d \cos\theta - u_q \sin\theta ua=udcosθ−uqsinθ
-
V相 ：轴线滞后U相120°电角度，在U相基础上角度偏移 − 2 π 3 -\dfrac{2\pi}{3} −32π
u b = u d cos ( θ − 2 π 3 ) − u q sin ( θ − 2 π 3 ) u_b = u_d \cos\left(\theta-\frac{2\pi}{3}\right) - u_q \sin\left(\theta-\frac{2\pi}{3}\right) ub=udcos(θ−32π)−uqsin(θ−32π)
-
W相 ：轴线超前U相120°电角度，在U相基础上角度偏移 + 2 π 3 +\dfrac{2\pi}{3} +32π
u c = u d cos ( θ + 2 π 3 ) − u q sin ( θ + 2 π 3 ) u_c = u_d \cos\left(\theta+\frac{2\pi}{3}\right) - u_q \sin\left(\theta+\frac{2\pi}{3}\right) uc=udcos(θ+32π)−uqsin(θ+32π)
Simulink Fcn 模块实现（与模型端口完全对应）
- U相：
u(2)*cos(u(3)) - u(1)*sin(u(3)) - V相：
u(2)*cos(u(3) - 2*pi/3) - u(1)*sin(u(3) - 2*pi/3) - W相：
u(2)*cos(u(3) + 2*pi/3) - u(1)*sin(u(3) + 2*pi/3)
补充验证
- 方法等价性：将Park逆变换代入Clark逆变换展开后，与直接投影法的公式完全一致，两种方法数学等价，计算结果严格相同。
- 零角度静态验证（ θ = 0 \theta=0 θ=0）
{ u a = u d u b = − 1 2 u d + 3 2 u q u c = − 1 2 u d − 3 2 u q \begin{cases} u_a = u_d \\6pt u_b = -\dfrac{1}{2}u_d + \dfrac{\sqrt{3}}{2}u_q \\6pt u_c = -\dfrac{1}{2}u_d - \dfrac{\sqrt{3}}{2}u_q \end{cases} ⎩ ⎨ ⎧ua=udub=−21ud+23 uquc=−21ud−23 uq
与空间矢量图中V、W轴的投影规律完全匹配。 - 功率守恒 ：变换前后功率满足
P = u a i a + u b i b + u c i c = 3 2 ( u d i d + u q i q ) P = u_a i_a + u_b i_b + u_c i_c = \frac{3}{2}(u_d i_d + u_q i_q) P=uaia+ubib+ucic=23(udid+uqiq)
