图论基础｜邻接矩阵超详细讲解（含无向/有向/带权图+完整可运行C语言代码）

邻接矩阵

文章目录

邻接矩阵
- [1. 概述](#1. 概述)
- 2.无向图的邻接矩阵
- 3.有向图的邻接矩阵
- [4. 带权图的邻接矩阵](#4. 带权图的邻接矩阵)
- [5. 邻接表的引入](#5. 邻接表的引入)
- [6. 代码实现](#6. 代码实现)
- - [6.1 头文件部分](#6.1 头文件部分)
  - [6.2 函数实现](#6.2 函数实现)
  - - [6.2.1 初始化邻接矩阵](#6.2.1 初始化邻接矩阵)
    - [6.2.2 向邻接矩阵中添加边](#6.2.2 向邻接矩阵中添加边)
    - [6.2.3 访问图中顶点](#6.2.3 访问图中顶点)
    - [6.2.4 深搜](#6.2.4 深搜)
    - [6.2.5 广搜](#6.2.5 广搜)
  - [6.3 main 函数](#6.3 main 函数)
  - [6.4 输出结果](#6.4 输出结果)

1. 概述

图的邻接矩阵是⽤两个数组来表示，⼀个⼀位数组存储图中的顶点信息，⼀个⼆维数组（我们将这个数组称之为邻接矩阵）存储图中的边的信息

2.无向图的邻接矩阵

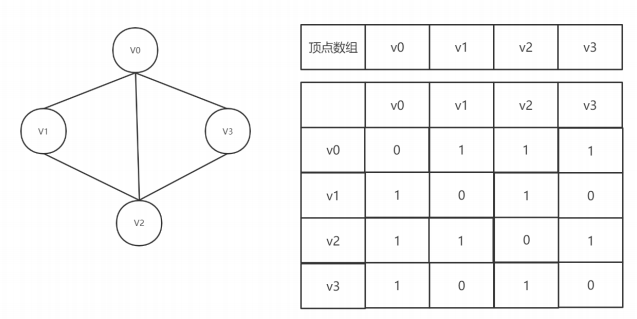

我们可以设置两个数组，顶点数组为 vertex $4$ = { V0 , V1 , V2 , V3 }，边数组arc $4$ $4$ 为对称矩阵(0表示不存在顶点间的边，1表示顶点间存在边)

对称矩阵

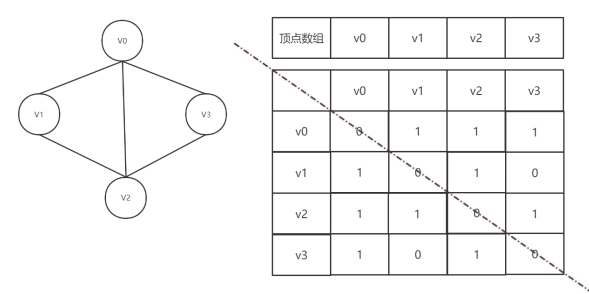

所谓对称矩阵就是n阶矩阵的元素满⾜a $i$ $j$ = a $j$ $i$ (0 <= i , j <= n) ，即从矩阵的左上⻆到右下⻆的主对⻆线为轴，右上⻆的元与左下⻆相对应的元全都是相等的

其实普通无向图的邻接矩阵一定是对称矩阵

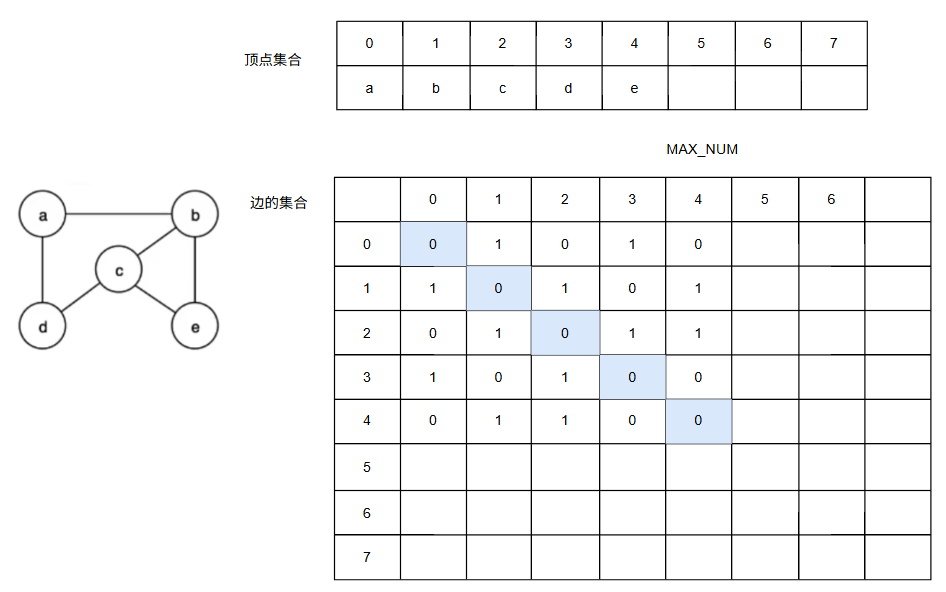

又画的另外一个例子

有了这个⼆维数组组成的对称矩阵，我们就可以很容易地知道图中的信息：

判定任意两顶点是否有边⽆边

可以轻松知道某个顶点的度，其实就是这个顶点 Vi 在邻接矩阵中第 i ⾏(或第 i 列)的元素之和

求顶点Vi的所有邻接点就是将矩阵中第i⾏元素扫描⼀遍，arc $i$ $j$ 为1就是邻接点

3.有向图的邻接矩阵

⽆向图的边构成了⼀个对称矩阵，貌似浪费了⼀半的空间，那如果是有向图来存放，会不会把资源都利⽤得很好呢？

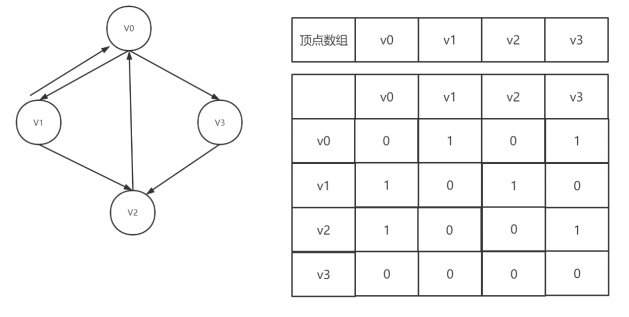

可⻅顶点数组 vertex $4$ = { V0 , V1 , V2 , V3 }，弧数组arc $4$ $4$ 也是⼀个矩阵，但因为是有向图，所以这个矩阵并不对称，例如由V0到V3有弧，得到arc $0$ $3$ =1，⽽V3到V0没有弧，因此arc $3$ $0$ =0
另外有向图是有讲究的，要考虑⼊度和出度，顶点V1的⼊度为1，正好是第V1列的各数之和，顶点V1的出度为2，正好是第V1⾏的各数之和

4. 带权图的邻接矩阵

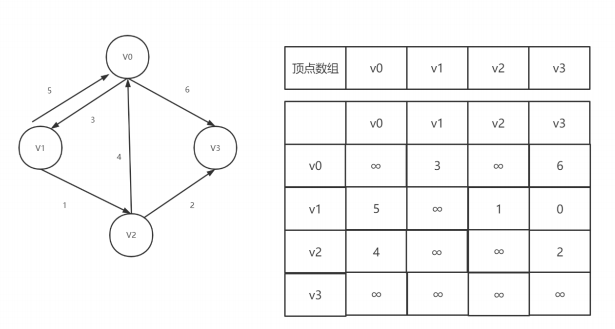

带权图中的每⼀条边上带有权值，邻接矩阵中的值则为权值，当两个顶点之间没有弧时，则⽤⽆穷⼤表示

这⾥"∞"表示⼀个计算机允许的、⼤于所有边上权值的值

5. 邻接表的引入

这个时候我们会发现⼀个问题，就是空间浪费问题，尤其是⾯对边数相对⽐较少的稀疏图来说，这种结构⽆疑是存在对存储空间的极⼤浪费
因此我们可以考虑另外⼀种存储结构⽅式，例如把数组与链表结合在⼀起来存储，这种⽅式在图结构也适⽤，我们称为邻接表(Adjacency List)

这个我们将下一节来写，现在去完成代码部分

6. 代码实现

6.1 头文件部分

c 复制代码

#define MaxNodeNum 20
#define INF        1E4

//邻接矩阵的顶点结构 表示一个顶点的信息
typedef struct
{
	int no;          //顶点编号
	char* show;      //显示行为
} MatrixVertex;

typedef int MatrixEdge;    //边里面存的内容

//图邻接矩阵表示法
typedef struct
{
	MatrixVertex vex[MaxNodeNum];              //存储顶点信息,使用一维数组存储顶点
	int nodeNum;                               //约束实际顶点数量
	MatrixEdge edges[MaxNodeNum][MaxNodeNum];  //边的集合    //存储边的结构，矩阵
	int edgeNum;   //边的数量
	int directed;  //是否有向
}MGraph;

/* 1.初始化邻接矩阵
*    graph     ：哪个图
*    names[]   : 顶点名称
*	 num       ：顶点数量
*	 directed  ：是否有向
*	 edgeValue ：用来初始化边 0 ？ ∞
*/
void initMGraph(MGraph* graph,  char* names[], int num, int directed, int edgeValue);

/*
* 2.向邻接矩阵中添加边
* graph:  向哪个图添加边
* x    :  起始顶点的编号
* y    ： 终点顶点的编号
* w    ： 边的权值
*/
void addMGraphEdge(MGraph* graph, int x, int y, int w);

//3.访问图中顶点
void visitMGraphNode(MatrixVertex *node);
void initVisited();

//4.深搜                   /*v是节点的下标*/
void DFS_MGraph(MGraph* graph, int v);
//5.广搜
void BFS_MGraph(MGraph* graph, int v);

6.2 函数实现

6.2.1 初始化邻接矩阵

c 复制代码

void initMGraph(MGraph* graph,  char* names[], int num, int directed, int edgeValue)
{
    //初始化 是否有向 顶点数量 边的数量
	graph->directed = directed;
	graph->nodeNum = num;
	graph->edgeNum = 0;
	//初始化 顶点集合 边的集合
	memset(graph->vex, 0, sizeof(graph->vex));
	memset(graph->edges, 0, sizeof(MatrixEdge) * MaxNodeNum * MaxNodeNum);
	//初始化顶点编号 显示行为 边
	for (int i = 0;i < num;i++)
    {
		graph->vex[i].no = i;
		graph->vex[i].show = names[i];
		for (int j = 0;j < num;j++)
        {
			graph->edges[i][j] = edgeValue;
		}
	}
}

6.2.2 向邻接矩阵中添加边

c 复制代码

//判断两个点之间有没有边
static int isEdge(int weight)
{
	if (weight > 0 && weight < INF)
    {
		return 1;
	}
	return 0;
}

void addMGraphEdge(MGraph* graph, int x, int y, int w)
{
    //越界情况
	if (x<0 || x>graph->nodeNum)
    {
		return;
	}
	if (y<0 || y>graph->nodeNum)
    {
		return;
	}
    //没边加边
	if (!isEdge(graph->edges[x][y]))
    {
		graph->edges[x][y] = w;
		if (graph->directed == 0)
        {   //无向图  对称的 （加对称的边）
			graph->edges[y][x] = w;
		}
		graph->edgeNum++;
	}
}

6.2.3 访问图中顶点

c 复制代码

void visitMGraphNode(MatrixVertex* node)
{
	printf("\t%s", node->show);
}

static int MGraphVisited[MaxNodeNum];
void initVisited()
{   //因为这个MGraphVisited数组同时用于深搜和广搜
	memset(MGraphVisited, 0, sizeof(MGraphVisited));
}

6.2.4 深搜

c 复制代码

void DFS_MGraph(MGraph* graph, int v)
{//深搜
	visitMGraphNode(&graph->vex[v]);
	MGraphVisited[v] = 1;                   //访问过则标记一下
	for (int i = 0;i < graph->nodeNum;i++)
    {//有边且未访问过
		if (isEdge(graph->edges[v][i] && MGraphVisited[i] == 0))
        {
			DFS_MGraph(graph, i);
		}
	}
}

6.2.5 广搜

c 复制代码

void BFS_MGraph(MGraph* graph, int v)
{//广搜
    //用队列 手写个简单的队列
	int que[MaxNodeNum];
	int rear = 0, front = 0; int cur;
	//初始化该队列
	rear = (rear + 1) % MaxNodeNum;
	que[rear] = v;
	MGraphVisited[v] = 1;

    //队列中有内容就一直出队
	while (front != rear)
    {
		//出队
		front = (front + 1) % MaxNodeNum;
		cur = que[front];

		visitMGraphNode(&graph->vex[cur]);
		for (int i = 0;i < graph->nodeNum;++i)
        {//不断的放节点   入队
            //有边且未访问过
			if (isEdge(graph->edges[cur][i] && MGraphVisited[i] == 0))
            {
				rear = (rear + 1) % MaxNodeNum;
				que[rear] = i;
				MGraphVisited[i] = 1;
			}
		}
	}
}

6.3 main 函数

c 复制代码

void testMatruxGraph(MGraph *grap)
{
	char* nodeName[] = { "v1","v2", "v3", "v4", "v5", "v6", "v7", "v8" };
    // 无向图
	initMGraph(grap, nodeName, sizeof(nodeName) / sizeof(nodeName[0]), 0, 0);
	addMGraphEdge(grap, 0, 1, 1);
	addMGraphEdge(grap, 0, 2, 1);
	addMGraphEdge(grap, 1, 3, 1);
	addMGraphEdge(grap, 1, 4, 1);
	addMGraphEdge(grap, 2, 5, 1);
	addMGraphEdge(grap, 2, 6, 1);
	addMGraphEdge(grap, 3, 7, 1);
	addMGraphEdge(grap, 4, 7, 1);
	addMGraphEdge(grap, 5, 6, 1);
}

void test01()
{
	MGraph g1;
	testMatruxGraph(&g1);
	printf("graph have %d edge!\n", g1.edgeNum);
	//DFS
	DFS_MGraph(&g1, 0);  //从v1开始访问
	initVisited();
	printf("\n");
	//BFS
	BFS_MGraph(&g1, 0);
}

int main()
{
    test01()
    return 0;
}

6.4 输出结果

c 复制代码

graph have 9 edge!
        v1      v2      v4      v8      v5      v3      v6      v7
        v1      v2      v3      v4      v5      v6      v7      v8

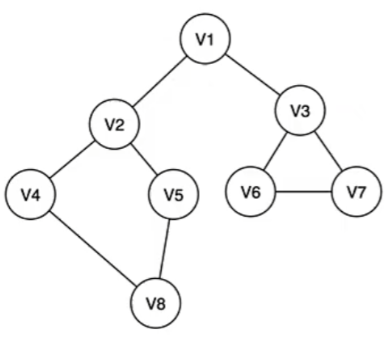

测试案例可参考该图

嘻嘻嘻嘻 邻接矩阵部分到此结束😆😆

邻接表静候更新 👻👻👻😸😸😸

(有错误欢迎指出) (疑问也是)❤️❤️😍😍💖💖

持续更新中...
