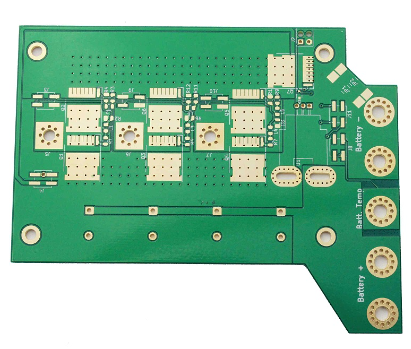

新能源电控、储能BMS、车载驱动等核心控制板，绝大多数优先采用四层PCB架构，而非双层板或多层板，核心原因是四层板兼顾布线密度、电源完整性、EMC屏蔽性能与量产成本，完美适配新能源设备高低压共存、强弱电耦合、工况恶劣的应用场景。不同于普通消费类四层板，新能源控制四层板对叠层顺序、介质厚度、铜厚配比有严苛的行业专属要求，随意套用通用叠层方案，极易导致采样漂移、电磁干扰、耐压击穿、发热过载等批量质量问题。本文深度拆解新能源控制四层板最优叠层架构，讲清架构设计底层逻辑与落地规范。
新能源控制板通用最优叠层为**顶层信号-内层地-内层电源-底层信号（S-G-P-S）**对称结构，也是行业电控、储能、车载设备的标准架构。该架构区别于普通四层板S-P-G-S错配结构，核心优势是完整地层居中隔离，将功率电源层与高低压信号层完全屏蔽隔断，从物理层面阻断功率开关噪声、纹波干扰耦合到精密采样信号，解决新能源设备最常见的采样失真、通讯误码问题。对称叠层还能平衡板材压合应力，大幅降低高低温循环、湿热工况下的板翘变形风险，适配车载震动、户外温变剧烈的工作环境。
叠层介质与铜厚配比是新能源四层板性能核心。常规新能源控制板统一采用1.6mm标准板厚，适配绝大多数电控外壳装配结构。介质层厚度差异化配置：信号层与地层间介质控制0.2--0.3mm，保证精准阻抗控制，满足CAN、串口、高频采样等信号的完整性要求；电源层与地层间介质加厚至0.4--0.6mm，提升层间耐压能力，适配新能源高压取电、大电流供电场景，杜绝层间漏电、击穿隐患。铜厚选型区分功能层：信号层选用1oz常规铜箔，兼顾布线精度与焊接工艺性；电源内层根据载流需求选用2oz--4oz厚铜，满足继电器、MOS管、驱动芯片的持续大电流负载需求。
地层完整性设计是新能源四层板叠层的核心红线。很多工程师为迁就布线，随意切割内层地层、开窗走线，会彻底破坏回流路径，导致EMC性能大幅劣化。新能源强弱电混合板必须保证主地层完整连续，严禁大面积开槽、分割；若需多路隔离电源必须分割电源层，地层保持完整不分割，通过0Ω电阻或磁珠单点跨接信号回流，缩小回流环路面积，抑制电磁辐射与干扰耦合。针对电压采样、电流采样、温度采样等微弱模拟信号，其投影下方必须保留完整地层，杜绝信号悬空、阻抗突变引发的采样误差。
高压隔离叠层细节适配新能源安规要求。新能源控制板普遍存在12V/24V低压控制与数百伏高压母线共存场景，叠层设计需严格区分高压区与低压区投影区域，高压电源层与低压信号层禁止垂直重叠，层间错位隔离，避免高压爬电、介质击穿。同时层间介质选用高Tg、高CTI无卤阻燃板材，提升耐漏电起痕能力，适配湿热、粉尘恶劣工况，满足新能源设备安规认证标准。
相较于多层板，四层对称架构结构简单、压合工艺稳定、良率更高、成本可控；相较于双层板，拥有专属屏蔽地层与电源层，电源阻抗更低、抗干扰能力更强。吃透S-G-P-S叠层架构的隔离、阻抗、耐压、应力平衡逻辑，是新能源控制板硬件稳定、EMC达标、长期可靠的基础，可从设计源头规避80%以上的电源干扰、信号失真、耐压不良问题。
