06 项目目录结构与编码规范：三层架构与 DAO 模式实践

06 项目目录结构与编码规范：三层架构与 DAO 模式实践

前言

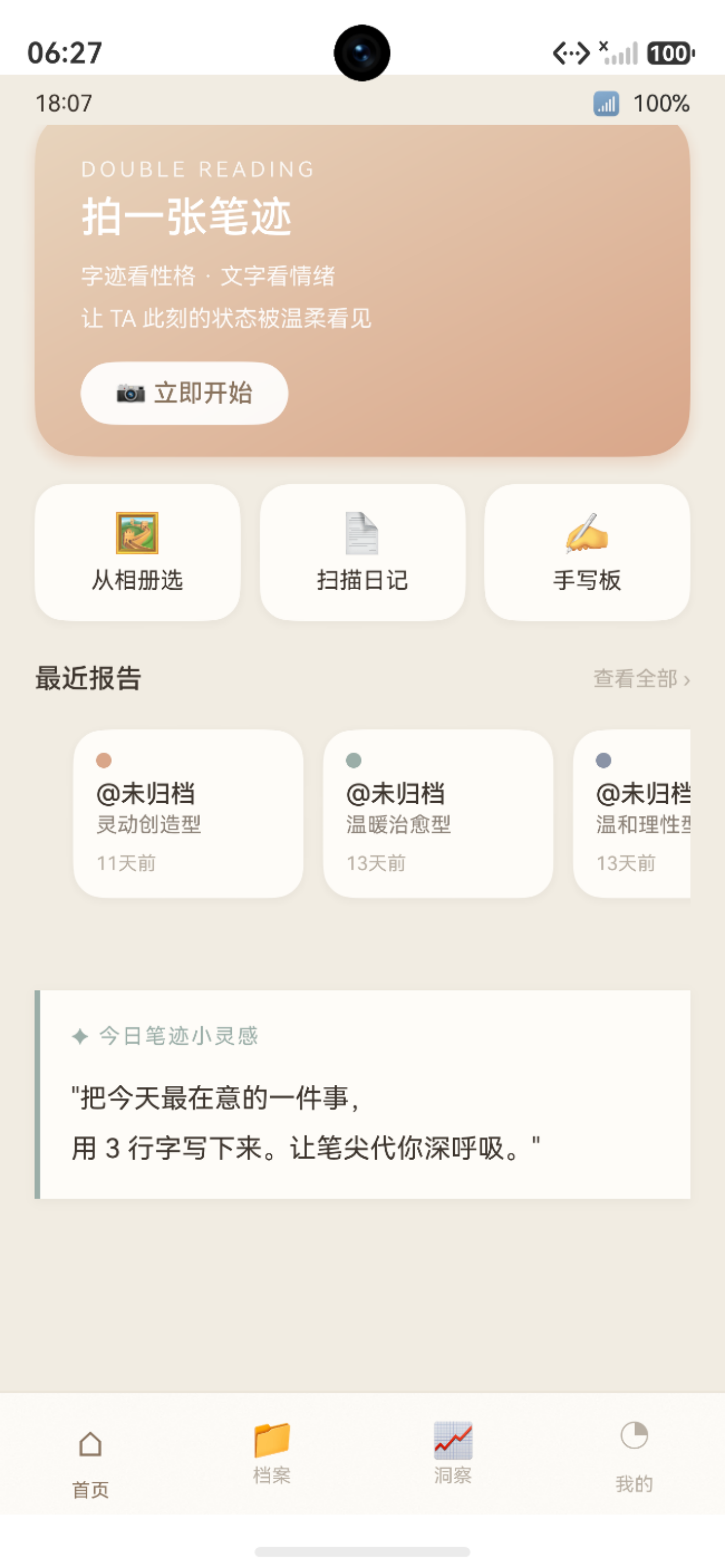

图：06 项目目录结构与编码规范：三层架构与 DAO 模式实践 运行效果截图（HarmonyOS NEXT）

良好的目录结构和编码规范，是大型项目"可维护、可扩展、可协作"的基石。随着业务逻辑增长，没有规范的项目会变成"意大利面条代码"------任何人改动一处都可能牵一发动全身。

"鹿鹿·笔迹心理分析"项目拥有约 13,000 行 ArkTS 代码 、50 个 .ets 文件，在这样的规模下，合理的架构和规范的命名尤为重要。本文将系统介绍项目的目录组织原则、三层架构设计和各层的编码规范。

官方文档·项目目录结构：developer.huawei.com

ArkTS 编码规范：developer.huawei.com

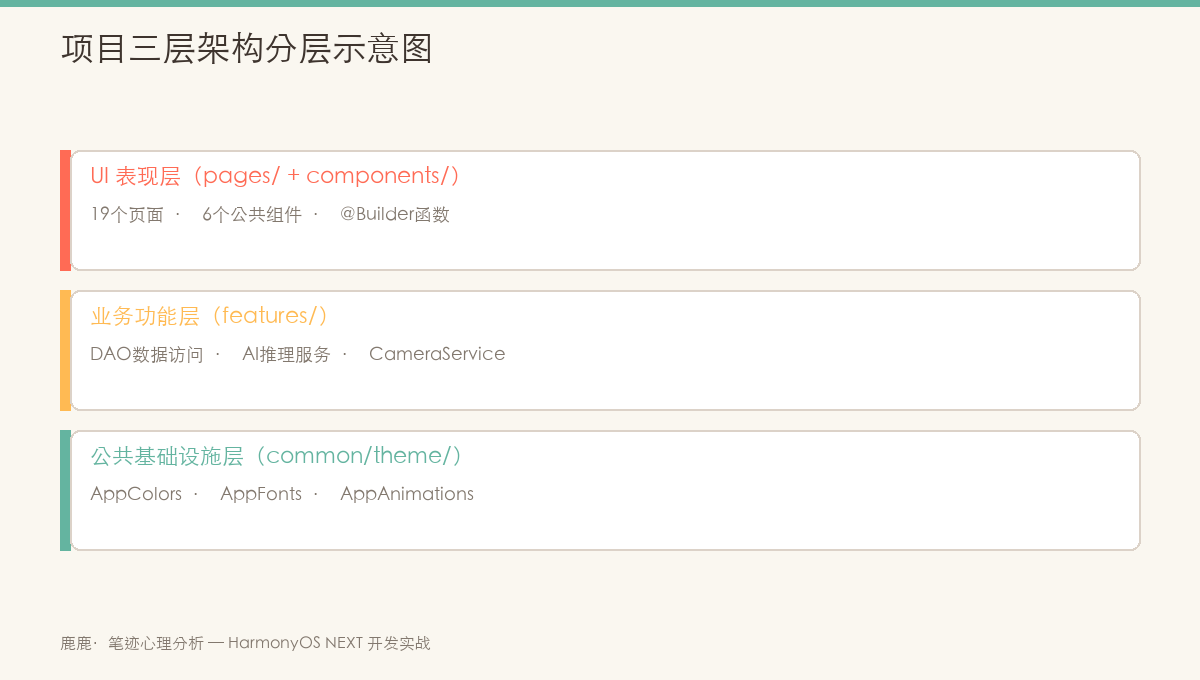

图：鹿鹿项目三层架构------UI 表现层 → 业务功能层 → 公共基础设施层，职责清晰，层间依赖单向

---

一、项目完整目录树

1.1 顶层目录结构

harmony-app/
├── AppScope/                   # 应用级资源（全局共用）
│   ├── app.json5               # 应用配置（包名、版本等）
│   └── resources/base/
│       ├── element/string.json # 应用名字符串
│       └── media/app_icon.svg  # 应用图标
│
├── entry/                      # 主 Entry 模块（唯一模块）
│   ├── src/main/
│   │   ├── ets/                # ArkTS 源码根目录
│   │   ├── resources/          # 模块资源文件
│   │   └── module.json5        # 模块配置
│   ├── build-profile.json5     # 模块构建配置
│   ├── hvigorfile.ts           # hvigor 构建脚本
│   └── oh-package.json5        # 模块依赖
│
├── oh_modules/                 # ohpm 依赖（不提交 git）
├── hvigor/                     # hvigor 配置目录
├── build-profile.json5         # 项目构建配置
├── oh-package.json5            # 项目根依赖
└── hvigorfile.ts               # 项目 hvigor 入口

1.2 源码目录详细结构

entry/src/main/ets/
├── EntryAbility.ets            # 应用入口 Ability
│
├── common/                     # 公共基础设施层
│   ├── components/             # 可复用 UI 组件（6 个）
│   │   ├── EmotionTrendChart.ets    # 情绪折线图
│   │   ├── EmptyState.ets           # 空状态组件
│   │   ├── HandwritingRadar.ets     # 6 维雷达图
│   │   ├── HmTitleBar.ets           # 标题栏
│   │   ├── MatchRing.ets            # 匹配度圆环
│   │   └── PosterTemplate.ets       # 分享海报模板
│   └── theme/                  # 设计令牌系统（3 个文件）
│       ├── AppAnimations.ets        # 动画常量（时长、曲线）
│       ├── AppColors.ets            # 颜色令牌（20+ 颜色）
│       └── AppFonts.ets             # 字体/间距/圆角令牌
│
├── features/                   # 业务功能层
│   ├── ai/                     # AI 推理模块（4 个文件）
│   │   ├── AiPipelineService.ets    # 推理流水线（统一入口）
│   │   ├── EmotionClassifier.ets    # 情绪分类器
│   │   ├── HandwritingFeatureExtractor.ets # 手写特征提取
│   │   └── OcrService.ets           # OCR 文字识别
│   └── data/                   # 数据访问层（8 个文件）
│       ├── ArchiveDao.ets           # 档案 DAO
│       ├── DatabaseService.ets      # RDB 数据库单例
│       ├── DemoSeeder.ets           # 演示数据播种器
│       ├── HandwritingDao.ets       # 手写记录 DAO
│       ├── Models.ets               # 数据实体接口定义
│       ├── RelationDao.ets          # 关系 DAO
│       ├── ReportDao.ets            # 报告 DAO
│       └── UserDao.ets              # 用户 DAO
│
└── pages/                      # UI 表现层（16 个页面）
    ├── AnalyzingPage.ets            # 分析中（进度动画）
    ├── ArchivePage.ets              # 档案管理
    ├── BindRelationPage.ets         # NFC 绑定伴侣
    ├── CapturePage.ets              # 拍照/相册选图
    ├── CoupleHomePage.ets           # 双人空间首页
    ├── DuetReportPage.ets           # 双人合盘报告
    ├── EmptyPage.ets                # 空状态/占位
    ├── HomePage.ets                 # 应用主页
    ├── LoginPage.ets                # 华为账号登录
    ├── MePage.ets                   # 个人中心
    ├── PhoneLoginPage.ets           # 手机号登录
    ├── ReportDetailPage.ets         # 报告详情
    ├── SharePage.ets                # 分享页面
    ├── TrendPage.ets                # 情绪趋势
    ├── UnclassifiedArchivePage.ets  # 未归类整理
    └── WritePage.ets                # 手写板

---

二、三层架构设计

2.1 架构分层原则

项目采用经典的三层架构（Three-Tier Architecture）：
#mermaid-svg-8GUQmlcrBs6p5G1t{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-8GUQmlcrBs6p5G1t .error-icon{fill:#552222;}#mermaid-svg-8GUQmlcrBs6p5G1t .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-8GUQmlcrBs6p5G1t .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-8GUQmlcrBs6p5G1t .marker{fill:#333333;stroke:#333333;}#mermaid-svg-8GUQmlcrBs6p5G1t .marker.cross{stroke:#333333;}#mermaid-svg-8GUQmlcrBs6p5G1t svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-8GUQmlcrBs6p5G1t p{margin:0;}#mermaid-svg-8GUQmlcrBs6p5G1t .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster-label text{fill:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster-label span{color:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster-label span p{background-color:transparent;}#mermaid-svg-8GUQmlcrBs6p5G1t .label text,#mermaid-svg-8GUQmlcrBs6p5G1t span{fill:#333;color:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t .node rect,#mermaid-svg-8GUQmlcrBs6p5G1t .node circle,#mermaid-svg-8GUQmlcrBs6p5G1t .node ellipse,#mermaid-svg-8GUQmlcrBs6p5G1t .node polygon,#mermaid-svg-8GUQmlcrBs6p5G1t .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-8GUQmlcrBs6p5G1t .rough-node .label text,#mermaid-svg-8GUQmlcrBs6p5G1t .node .label text,#mermaid-svg-8GUQmlcrBs6p5G1t .image-shape .label,#mermaid-svg-8GUQmlcrBs6p5G1t .icon-shape .label{text-anchor:middle;}#mermaid-svg-8GUQmlcrBs6p5G1t .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-8GUQmlcrBs6p5G1t .rough-node .label,#mermaid-svg-8GUQmlcrBs6p5G1t .node .label,#mermaid-svg-8GUQmlcrBs6p5G1t .image-shape .label,#mermaid-svg-8GUQmlcrBs6p5G1t .icon-shape .label{text-align:center;}#mermaid-svg-8GUQmlcrBs6p5G1t .node.clickable{cursor:pointer;}#mermaid-svg-8GUQmlcrBs6p5G1t .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-8GUQmlcrBs6p5G1t .arrowheadPath{fill:#333333;}#mermaid-svg-8GUQmlcrBs6p5G1t .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-8GUQmlcrBs6p5G1t .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-8GUQmlcrBs6p5G1t .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8GUQmlcrBs6p5G1t .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-8GUQmlcrBs6p5G1t .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8GUQmlcrBs6p5G1t .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster text{fill:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t .cluster span{color:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-8GUQmlcrBs6p5G1t .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-8GUQmlcrBs6p5G1t rect.text{fill:none;stroke-width:0;}#mermaid-svg-8GUQmlcrBs6p5G1t .icon-shape,#mermaid-svg-8GUQmlcrBs6p5G1t .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8GUQmlcrBs6p5G1t .icon-shape p,#mermaid-svg-8GUQmlcrBs6p5G1t .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-8GUQmlcrBs6p5G1t .icon-shape .label rect,#mermaid-svg-8GUQmlcrBs6p5G1t .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8GUQmlcrBs6p5G1t .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-8GUQmlcrBs6p5G1t .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-8GUQmlcrBs6p5G1t :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} ② 业务功能层 (features/)
读写 AppStorage
使用设计令牌
调用推理
③ 公共基础设施 (common/theme/)
设计令牌系统

AppColors · AppFonts · AppAnimations
① UI 表现层 (pages/ + common/components/)
16 个 @Entry 页面

HomePage · CapturePage · WritePage

AnalyzingPage · ReportDetailPage · ...
6 个可复用组件

HandwritingRadar · EmotionTrendChart

MatchRing · HmTitleBar · EmptyState
data/ --- 数据访问层 (DAO)

DatabaseService · UserDao

ArchiveDao · ReportDao · ...
ai/ --- AI 推理层

AiPipelineService

OcrService · FeatureExtractor

EmotionClassifier

2.2 各层职责

层次	目录	主要职责	依赖方向
UI 表现层	pages/ + common/components/	页面布局、用户交互、动画效果	依赖 features/ 和 common/theme/
业务功能层	features/data/ + features/ai/	数据 CRUD、AI 推理、业务逻辑	依赖 common/theme/（偶尔）
公共基础设施	common/theme/	设计令牌、动画常量	无依赖（最底层）

层间依赖原则 ：只允许上层依赖下层，禁止下层依赖上层（features/data 不应该 import 任何 pages/ 中的内容）。

---

三、DAO 设计模式

3.1 DAO 模式的统一结构

项目中每个 DAO 类都遵循相同的接口约定：

export class XxxDao {
  // ① 私有 getStore：获取 RDB 实例（防止外部绕过 DatabaseService）
  private static getStore(): relationalStore.RdbStore {
    return DatabaseService.getInstance().getStore();
  }

  // ② 创建记录
  static async create(item: XxxEntity): Promise<number> {
    try {
      const store = XxxDao.getStore();
      const values: relationalStore.ValuesBucket = { /* 字段映射 */ };
      return await store.insert('xxx_table', values);
    } catch (e) {
      hilog.error(0x0000, TAG, 'create 失败: %{public}s', JSON.stringify(e));
      throw e;
    }
  }

  // ③ 按 ID 查询
  static async findById(id: number): Promise<XxxEntity | null> { /* ... */ }

  // ④ 条件查询列表
  static async listBy(condition: string): Promise<XxxEntity[]> { /* ... */ }

  // ⑤ 更新
  static async update(item: XxxEntity): Promise<void> { /* ... */ }

  // ⑥ 删除
  static async deleteById(id: number): Promise<void> { /* ... */ }

  // ⑦ 私有 parseRow：ResultSet → Entity 转换
  private static parseRow(rs: relationalStore.ResultSet): XxxEntity {
    return {
      id: rs.getLong(rs.getColumnIndex('id')),
      // ... 字段映射
    };
  }
}

3.2 DAO 设计的优势

这种统一的 DAO 模式带来了三个核心优势：

1. 解耦：UI 层不需要知道数据库的具体实现，只调用 DAO 方法
2. 可测试：DAO 是纯静态类，可以单独测试，不依赖 UI 框架
3. 一致性 ：所有数据操作都经过 DatabaseService.getStore() 进行，不会出现野生的数据库操作

---

四、命名规范

4.1 标识符命名约定

类型	规范	示例
类名	PascalCase	DatabaseService、HandwritingRadar
接口名	PascalCase + Entity/Service/Result	UserEntity、RadarScores
方法名	camelCase，动词开头	getInstance()、loadRecent()
私有方法	camelCase，同上	parseRow()、draw()
@State 变量	camelCase	isLoading、recentItems
常量	UPPER_SNAKE_CASE	DB_VERSION、TAG
文件名	PascalCase + .ets	AppColors.ets、HandwritingDao.ets
数据库表名	snake_case	handwriting_records、user_archives
数据库字段	snake_case	archive_id、created_at

4.2 装饰器使用约定

// ✅ 标准写法：@Entry 和 @Component 分别一行
@Entry
@Component
struct HomePage {

  // ✅ 公开 @Prop：PascalCase 类型，= 赋默认值
  @Prop title: string = ''
  @Prop showBack: boolean = false

  // ✅ 内部 @State：一目了然的变量名
  @State isLoading: boolean = false
  @State items: ArchiveEntity[] = []

  // ✅ @Watch 与 @State 放在一起
  @State @Watch('onProgressChange') drawProgress: number = 0

  // ✅ 私有常量：类顶部定义
  private readonly TAG = 'HomePage'
  private readonly PAGE_SIZE = 20

  // ✅ 生命周期方法在前，@Builder 在后，build() 最后
  aboutToAppear(): void { ... }
  aboutToDisappear(): void { ... }

  @Builder
  RecentCard(item: RecentItem) { ... }

  build() { ... }
}

---

五、文件组织规范

5.1 页面文件结构规范

每个页面文件 (pages/XxxPage.ets) 按以下顺序组织代码：

// 1. import 语句（按 @kit 包 → 业务模块 → 组件顺序）
import { hilog } from '@kit.PerformanceAnalysisKit';
import { ArchiveDao } from '../features/data/ArchiveDao';
import { HmTitleBar } from '../common/components/HmTitleBar';
import { AppColors, AppFonts } from '../common/theme/AppColors';

// 2. 本地接口/类型定义
interface RecentItem {
  reportId: number;
  name: string;
  personalityType: string;
}

// 3. 常量定义
const TAG = 'ArchivePage';
const PAGE_SIZE = 20;

// 4. 页面组件
@Entry
@Component
struct ArchivePage {
  // 4.1 @Prop 属性（外部传入）
  // 4.2 @State 属性（内部状态）
  // 4.3 私有成员变量
  // 4.4 生命周期方法
  // 4.5 私有业务方法
  // 4.6 @Builder 方法
  // 4.7 build() 方法（放最后）
}

5.2 组件文件规范

// common/components/HandwritingRadar.ets

// 1. 类型定义（放在组件文件内，一起导出）
export interface RadarPoint {
  label: string;
  value: number;
}

// 2. 组件定义（export struct）
@Component
export struct HandwritingRadar {
  // @Prop 外部数据
  @Prop data: RadarPoint[] = [];
  @Prop radarSize: number = 280;

  // 私有内部状态
  private context: CanvasRenderingContext2D;
  @State @Watch('onDrawProgressChange') drawProgress: number = 0;

  // 生命周期
  aboutToAppear(): void { ... }

  // @Watch 回调
  onDrawProgressChange(): void { ... }

  // 私有绘图方法
  private draw(): void { ... }

  // build()
  build() {
    Canvas(this.context)
      .width(this.radarSize)
      .height(this.radarSize)
  }
}

---

六、设计令牌系统

6.1 AppColors 颜色体系

// common/theme/AppColors.ets --- 颜色令牌（不允许直接写 hex 魔数）
export class AppColors {
  // 品牌色系（暖棕色系）
  static readonly BG: string = '#F1ECE2';          // 背景色
  static readonly CARD: string = '#F9F5EF';         // 卡片背景
  static readonly PRIMARY: string = '#A8907A';       // 主色
  static readonly PRIMARY_DEEP: string = '#8B7264';  // 深主色
  static readonly WARM: string = '#D9A689';          // 暖橙色

  // 文字色系（三级层次）
  static readonly TEXT: string = '#3D352E';          // 主文字
  static readonly TEXT_2: string = '#8B7E72';        // 次要文字
  static readonly TEXT_3: string = '#B5A99A';        // 第三级文字

  // 辅助色系（情绪色）
  static readonly QUIET: string = '#7B96C2';         // 沉静蓝
  static readonly ROSE: string = '#D4849A';          // 玫瑰粉
  static readonly DEEP: string = '#6B5D52';          // 深棕色

  // 线条/边框
  static readonly LINE: string = '#E8E0D5';          // 浅分割线
}

6.2 AppFonts 字体令牌

// common/theme/AppFonts.ets --- 字体尺寸令牌
export abstract class AppFonts {
  // 字号系统（6 级）
  static readonly TITLE_L: number = 28;   // 大标题
  static readonly TITLE_M: number = 20;   // 中标题
  static readonly SUBTITLE: number = 16;  // 副标题
  static readonly BODY: number = 14;      // 正文
  static readonly CAPTION: number = 12;   // 辅助
  static readonly TINY: number = 10;      // 极小

  // 字重常量
  static readonly W_REGULAR: number = 400;
  static readonly W_MEDIUM: number = 500;
  static readonly W_BOLD: number = 700;
}

---

七、代码质量规范

7.1 ArkTS 特有约束

ArkTS 相对 TypeScript 有一些额外的限制，需要注意：

• 禁止使用 any 类型：必须明确声明类型
• 禁止动态属性访问 ：obj['key'] 应改为 (obj as Record<string, T>)['key']
• 禁止 eval()：ArkTS 不支持动态代码执行
• 接口声明方式 ：ArkTS 推荐使用 interface 而非 type（用于对象类型）

// ❌ TypeScript 写法（在 ArkTS 中不推荐或不允许）
const value = obj['dynamicKey'];    // 动态属性访问
const x: any = someValue;           // any 类型

// ✅ ArkTS 推荐写法
const record = obj as Record<string, Object>;
const value = record['dynamicKey'];  // 先类型断言再访问
const x: number | string = someValue;  // 明确类型

7.2 错误处理规范

// ✅ 推荐的错误处理模式
static async create(item: ArchiveEntity): Promise<number> {
  try {
    const store = ArchiveDao.getStore();
    return await store.insert('archives', this.toValuesBucket(item));
  } catch (e) {
    // 1. 记录日志（包含方法名和原始错误）
    hilog.error(0x0000, TAG, 'ArchiveDao.create 失败: %{public}s', JSON.stringify(e));
    // 2. 重新抛出（让调用方决定如何处理）
    throw new Error(`ArchiveDao.create failed: ${JSON.stringify(e)}`);
  }
}

7.3 注释规范

/**
 * 双人匹配度圆环组件
 *
 * 使用场景：DuetReportPage 顶部的匹配度展示区域
 * 特点：Canvas 绘制 + @Watch 驱动动画（从 0 到目标值顺时针生长）
 *
 * @example
 * MatchRing({ matchValue: 78, ringSize: 200, label: '整体匹配度' })
 */
@Component
export struct MatchRing {
  @Prop matchValue: number = 78  // 匹配度 0-100
  @Prop ringSize: number = 200   // 圆环尺寸（宽高相等）
  @Prop label: string = '匹配度' // 中心文字标签
}

---

八、注意事项与常见问题

8.1 开发注意事项

在实际开发过程中，需特别注意以下几点：

• API 兼容性：部分接口仅在特定 HarmonyOS NEXT 版本中可用，需做版本条件判断
• 权限模型：采用静态声明（module.json5）+ 动态申请（requestPermissionsFromUser）的两阶段授权
• 生命周期 ：合理使用 aboutToAppear() 和 aboutToDisappear() 管理资源初始化与释放
• 状态同步 ：跨页面数据通过 AppStorage 共享，组件内状态使用 @State / @Prop / @Link 装饰器

8.2 常见错误与解决方案

开发过程中的高频问题汇总：

错误现象	可能原因	解决方案
权限被系统拒绝	未在 module.json5 中静态声明	添加 requestPermissions 权限配置项
页面跳转后白屏	路由路径未在 main_pages.json 注册	检查并补充路由配置文件
UI 状态不刷新	状态变量未添加响应式装饰器	为变量加 @State / @Observed 装饰器
数据库查询返回空	查询条件与存储数据格式不匹配	使用 hilog.debug 打印 SQL 条件排查
相机预览黑屏	运行时相机权限未获取	先调用 requestPermissionsFromUser 申请

总结

项目的目录结构和编码规范遵循以下核心原则：

1. 三层架构：UI 层 → 业务层 → 基础设施层，层间依赖单向，职责清晰
2. DAO 模式：统一的数据访问接口，解耦 UI 和数据库
3. 设计令牌：AppColors/AppFonts/AppAnimations 集中管理，禁止魔数
4. 命名规范：PascalCase（类/文件）、camelCase（方法/变量）、UPPER_SNAKE（常量）
5. 文件组织：import → 接口定义 → 常量 → 组件，固定顺序保证可读性

下一篇预告 ：第07篇 ArkTS 基础类型与接口定义

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

---

相关资源：

• 项目目录结构指南
• ArkTS 编码规范
• HAP/HSP/HAR 模块类型
• ArkTS 与 TypeScript 差异说明
• 第00篇 项目总览
• 第04篇 依赖管理
• 第07篇 ArkTS基础类型
• DevEco Studio 项目管理
