随着MBSE（基于模型的系统工程）在复杂装备研发中的深入应用，我们正面临着前所未有的多学科、多系统协同仿真挑战。传统的单机仿真模式，在面对机电液控一体化、多星组网、车路协同等复杂场景时，往往力不从心，形成一个个"仿真孤岛"。
分布式联合仿真技术，正是打破这些孤岛的关键。今天，我们来深度解析一套基于凯云科技SimuRTS构建的分布式联合仿真系统解决方案，看看它是如何实现跨地域、跨平台、多学科模型协同仿真的。
一、为什么需要分布式联合仿真？
在航空航天、汽车、船舶等领域，一个复杂的装备系统往往包含机械、电子、控制、软件等多个子系统，由不同团队独立开发。分布式联合仿真的核心价值在于：
-
解决多物理场耦合：将复杂系统拆解，由不同团队独立建模，再联合运行，解决单一系统难以处理的耦合问题。
-
降低研发成本与风险：用虚拟仿真替代部分物理样机实验，避免高危场景（如火箭发射、核反应堆）的实际风险。
-
早期架构验证：在研发前期就能检查系统架构设计是否合理，评估顶层指标的满足情况。
二、系统总体架构：三横五纵的闭环体系

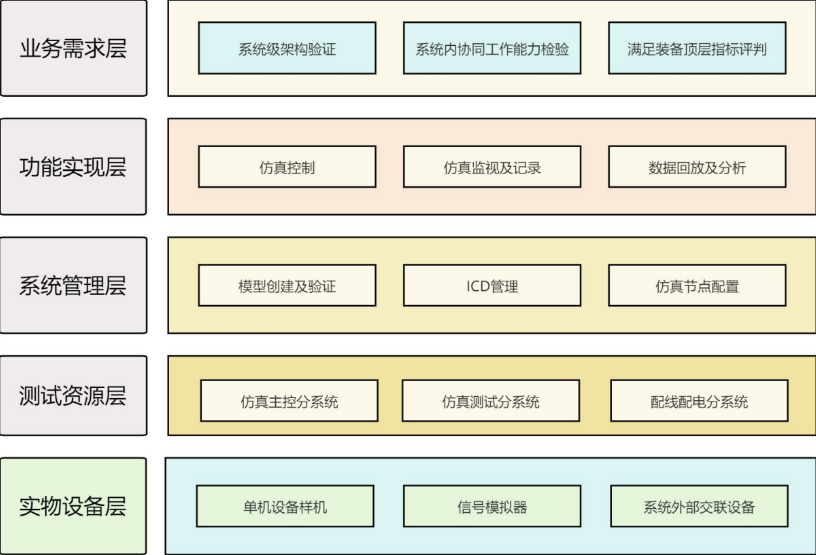

该方案构建了一套 "仿真主控-仿真测试-配线配电" 三大分系统协同工作的架构，并通过 **"实物设备层-测试资源层-系统管理层-功能实现层-业务需求层"** 五层功能架构实现闭环。
1. 仿真主控分系统（大脑）
这是整个系统的指挥中心，通常包含四个核心席位：
-
模型管理席位：为建模软件提供环境，负责模型的创建、验证与管理。
-
联合仿真席位：核心操作席位，负责ICD管理、仿真节点配置、模型加载、仿真监控与动态调参。
-
数据管理席位：负责仿真结束后的数据回放、深度分析与报告生成。
-
视景仿真席位：驱动三维视景，让仿真过程可视化、更直观。
2. 仿真测试分系统（执行者）
这是系统的"肌肉"，负责具体的仿真计算与信号交互。它基于PXIe架构，包含PXIe机箱、控制器和各种接口板卡（如模拟量、离散量、CAN、ARINC429、1553B等），用于加载模型、运行仿真引擎、与真实设备进行信号交互。
3. 配线配电分系统（血管与神经）
确保系统电气连接的可靠性与灵活性。包括信号适配箱、调理箱、切换箱，以及供电控制设备，实现测试构型的快速切换和对被测设备的精准供电控制。
三、核心软件平台：SimuRTS
SimuRTS是本系统的实时仿真工具，其软件架构分为五层：
-
功能层：提供工程管理、ICD管理、仿真控制、动态调参等用户交互功能。
-
服务层：基于ETestS后端服务，桥接上位机与执行器，提供数据库、网络等服务。
-
通信层：基于虚拟软总线技术，支持任意拓扑组网，可动态增减设备。
-
执行层：核心引擎，包含脚本执行、ICD激励、软件仿真、硬件仿真、异步循环等引擎，并负责实时任务调度。
-
驱动层：通过驱动适配器，屏蔽底层硬件差异，实现硬件接口的抽象化。
四、应用场景与价值
该方案适用于多种复杂系统的联合仿真验证，例如：
-
飞行器多学科联合仿真
-
卫星星座组网性能分布式测试
-
汽车整车虚拟仿真
-
电力网络分布式仿真
**总结：** 凯云这套分布式联合仿真方案，通过清晰的架构分层和强大的SimuRTS软件平台，为复杂装备的系统级验证提供了一个高效、灵活、可扩展的国产化解决方案。它不仅解决了多学科耦合的仿真难题，更是在研发早期为系统架构的正确性提供了有力保障。
