一、频率与主频
频率单位换算：
进制为 1000 倍递进：
- 1KHZ = 10³HZ
- 1MHZ = 10³KHZ = 10⁶HZ
- 1GHZ = 10³MHZ = 10⁹HZ
- 1THZ = 10³GHZ = 10¹²HZ
- 换算规则：小转大 ÷1000，大转小 ×1000
主频与周期关系
- 主频：CPU 工作时钟频率
- 周期与频率互为倒数：周期 = 1 / 频率 例：2.1GHZ = 2.1×10⁹HZ，单周期约 0.5ns
51 常用晶振
- STC89C52/STC89C52RC 常用：12.0000MHZ、11.0592MHZ
二、51 单片机硬件基础
芯片型号与封装
- 开发板：HC6800-MS、普中 51-MS
- 芯片：STC89C52RC、AT89C51、P89V51 等，源自 Intel MCS-51（8051 架构，8 位单片机）
- 封装：40 引脚双列直插式
- IO 分组：4 组 GPIO（P0/P1/P2/P3），每组 8 个引脚
- 电路网络编号：相同编号代表导线连通，简化绘图布线
电阻数字标注规则（LED 配套）
三位数字标注：前两位有效数字，末位代表 10 的次方
- 102：10×10²=1KΩ
- 103：10×10³=10KΩ
外设寄存器
拥有固定硬件地址，用于直接操控硬件；C 语言通过指针宏定义访问
示例：#define P2 *((unsigned char *)A0)
- P2=0xFF：全部引脚输出高电平 11111111
- P2=0x00：全部引脚输出低电平 00000000
STC 芯片内部结构（文档 STC89C52 系列）
- 核心：8 位 8051 架构 CPU
- 存储单元：ROM（存放程序代码）、RAM（运行变量）
- 时钟模块：支持 12M/11.0592M 晶振，提供主频
- 外设资源：4 组 8 位 GPIO（P0、P1、P2、P3）、定时器、中断模块、UART 串口
- 寄存器组：各类外设寄存器（固定地址，控制硬件）
- 配套外设驱动接口：可外接 LED、按键、蜂鸣器、数码管、LCD 等外设
单片机最小系统包括
- STC89C52 主控芯片（MCU）
- 晶振电路（常用 12.0000MHZ、11.0592MHZ 晶振，提供主频时钟）
- 复位电路
- 电源供电电路
- 基础 GPIO 引脚（P0/P1/P2/P3 四组 IO 口）
三、C 语言位运算（单片机核心操作）
数据类型 unsigned char 为 8 位，bit0 最低位 LSB，bit7 最高位 MSB
按位或 |
- 规则：有 1 则 1，全 0 才 0；用途：指定位置 1
cs
t |= (1 << n); // 将第n位单独置1
t |= (1<<2)|(1<<3); // 同时置多位按位与 &
- 规则：全 1 才 1，有 0 则 0；用途：指定位清 0
cs
t &= ~(1 << n); // 将第n位清零，其余不变移位运算符
- <<左移、>> 右移，用于快速构造掩码
按位异或 ^
- 规则：相同为 0，相异为 1；多用于引脚电平翻转
四、数码管驱动原理
- 硬件：4 位共阴极数码管，NPN 三极管做位选（P10~P13），段选控制单段点亮
- 动态显示原理：利用人眼视觉暂留，分时快速点亮每一位数码管，间隔短延时刷新，视觉上同时显示多数字
数码管动态显示原理
依靠人眼视觉暂留效应实现多位同时显示，步骤：
- 选中第一位数码管，输出对应数字段码，短暂延时（如 delay (100)）；
- 消隐后切换位选，选中第二位数码管，输出第二位数字段码，同样短暂延时；
- 循环快速轮流刷新每一位数码管；
- 切换速度足够快时，人眼无法察觉闪烁，视觉上认为 4 个数码管同时点亮。
五、各类处理器 / 芯片分类对比
8051（51 单片机 / MCU 微控制器）
- 集成 CPU、RAM、ROM、定时器、GPIO、中断、串口等全部外设；成本低，用于简单控制场景
MPU 微处理器
- 仅集成 CPU，存储、外设需外接；复杂度高，可运行 Linux，成本高
其他架构 / 芯片
- CPU：中央处理器，负责运算、指令执行
- 架构：x86 (32 位)、x64 (64 位)、8051 (8 位)、ARM (32 位)
- NPU：神经网络处理器，AI 推理、卷积加速
- FPU：浮点运算单元，集成于 CPU 内部
- SOC 片上系统：多芯片、内存、外设高度集成一体
描述 CPU、MCU、MPU、GPU、NPU、FPU、SOC
- CPU（中央处理器） 全称 Central Processing Unit，负责指令处理、数据运算，是芯片核心运算单元，所有计算、逻辑判断都由 CPU 完成。
- MCU（微控制器 / 单片机） 全称 Micro Controller Unit，集成度极高，单芯片内部集成 CPU、RAM、ROM、定时器、GPIO、中断、串口 UART 等全部外设；成本低、使用简单，多用于工业控制、小家电等简单控制场景，51 单片机属于 MCU。
- MPU（微处理器） 全称 Micro Processing Unit，仅集成独立 CPU，存储、外设模块都需要外部单独搭建；集成度低、成本高，可搭载 Linux 系统，适合复杂应用。
- GPU（图形处理器） 文档提及配套显存，专门存放图形图像数据，负责图像渲染、画面输出，搭配 HDMI/VGA 等显示接口。
- NPU（神经网络处理器） 全称 Neural Processing Unit，专门用于 AI 推理、AI 加速，处理神经网络、卷积算法，人工智能专用运算单元。
- FPU（浮点数运算单元） 浮点运算专用模块，绝大多数集成在 CPU 内部，负责小数、高精度浮点数值计算。
- SOC（片上系统） 全称 System On Chip，将 CPU、存储、各类外设、处理器等多块芯片功能全部集成在单颗芯片上。
六、存储介质分类
1. 内存（RAM 随机存储器）
- 读写快、掉电丢失数据、价格高
- 作用：存放程序运行临时变量
2. 外存
- 读写慢、断电数据保存、价格低廉
- 设备：硬盘、SD 卡；作用：存储代码、程序、指令
3. ROM 只读存储器
- 存放单片机固件、程序代码，出厂固化或烧录写入

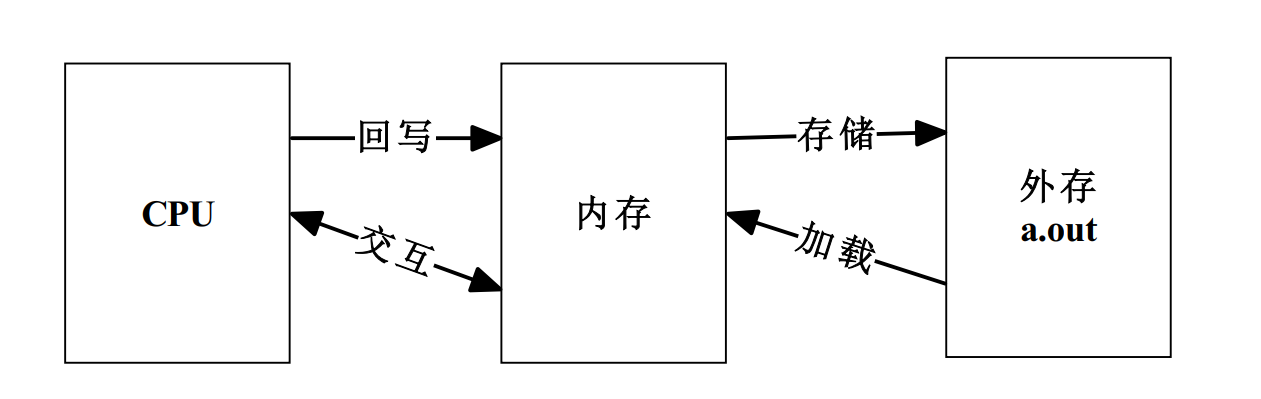

内存和外存特点
内存
- 读写速度快
- 断电后数据直接丢失
- 单位存储成本高，代表硬件：电脑内存条、单片机片内 RAM
- 用途：存放程序运行时临时变量、临时数据
外存
- 读写速度慢
- 断电数据永久保存，不会丢失
- 价格低廉，代表硬件：硬盘、SD 卡、单片机片内 ROM
- 用途：存储程序、代码、指令、固定资源

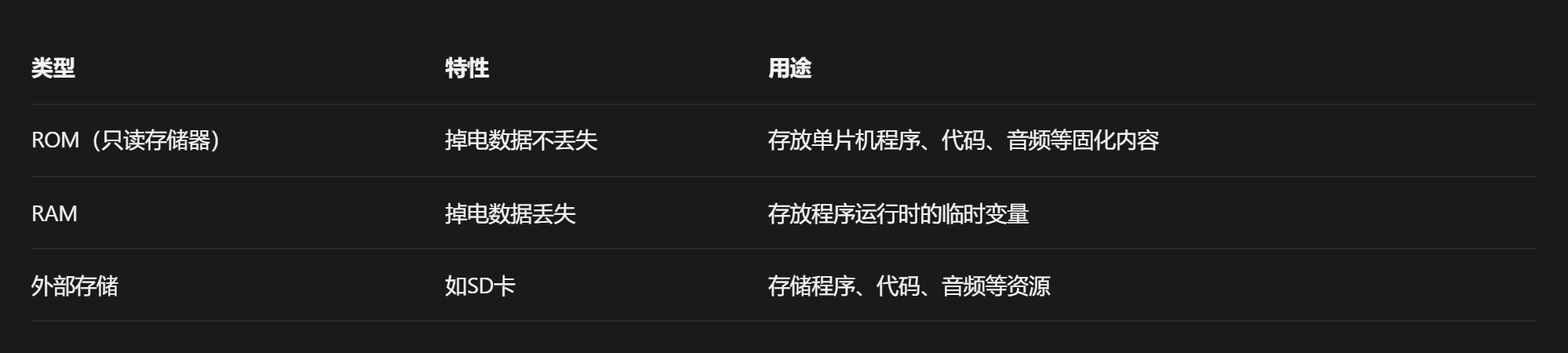

RAM 和 ROM 特性
ROM（只读存储器 Read-Only Memory）
- 只读属性，程序烧录后正常运行中只能读取，不可随意改写
- 掉电数据不丢失
- 作用：存放单片机程序、源代码、指令集合
RAM（随机访问存储器）
- 可读可写，运行时随时修改内部数据
- 断电数据全部丢失
- 作用：存储程序运行过程中产生的临时变量、临时运算数据
七、CPU 与 RAM 通信三大总线
- 地址总线（单向）：CPU 发送内存地址，寻址空间由位宽决定（8 位总线最大寻址 256Byte）
- 数据总线（双向）：CPU 与 RAM 互相传输数据
- 控制总线（双向）：传输读写、启停等控制指令
工作流程举例
int a=2;int b=3;sum=a+b;
- CPU 通过控制总线发送读指令；
- 地址总线定位 a、b 变量在 RAM 中的地址；
- 数据总线读取 a、b 数值送入 CPU 运算；
- 运算完成后，数据总线将 sum 结果写回 RAM 对应地址。

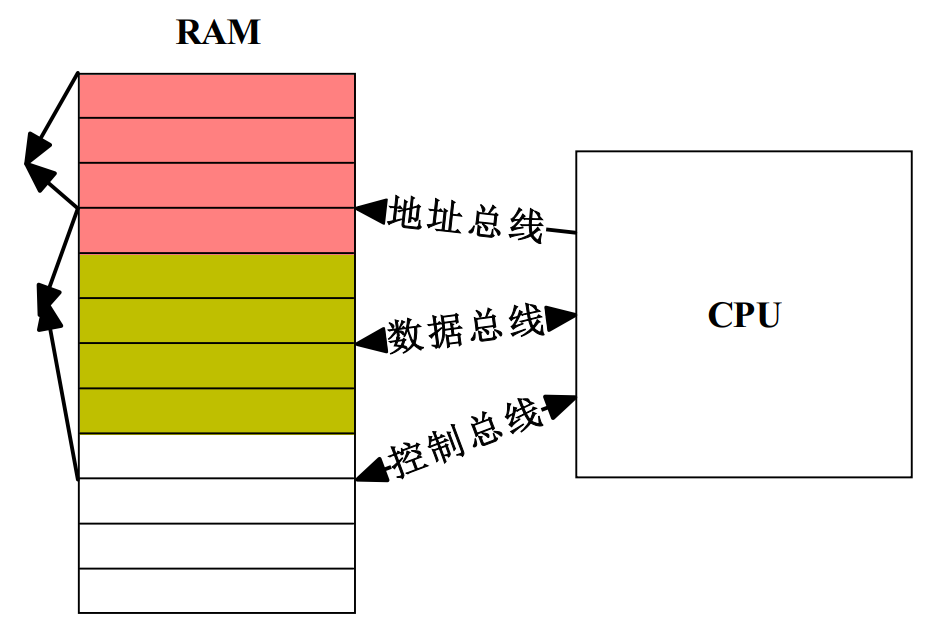

CPU 与 RAM 之间三大总线及作用
- 地址总线（单向传输） CPU 通过地址总线传递内存地址，用来定位 RAM 中指定存储单元；8 位总线最大寻址范围 2⁸=256Byte。
- 数据总线（双向传输） 负责 CPU 和 RAM 之间的数据互相传输，CPU 读数据、写运算结果都依靠数据总线。
- 控制总线（双向传输） CPU 发送读写、启停等控制指令给 RAM，传递硬件控制信号。
