在GNSS接收机设计中，射频前端的噪声系数与增益直接决定了整机的灵敏度与定位精度。天线接收到的卫星信号到达地面时已极其微弱，通常低于-130dBm，需要在保持极低噪声的前提下进行有效放大，才能满足后续基带处理的信噪比要求。随着多模联合定位与双频融合定位成为主流趋势，接收机对射频前端同时覆盖多个GNSS频段的能力提出了明确需求。ATR2652是一款采用SiGe工艺设计的高增益、低噪声放大器，支持GNSS全频段信号，可同时适配两个GNSS频段（L1+L5或L2+L5），适用于GNSS双频导航接收机。
ATR2652的工作频率范围为1150MHz至1650MHz，完整覆盖了全球四大卫星导航系统的L1与L5频段：GPS L1（1575.42MHz）与L5（1176.45MHz）、北斗B1I（1561.098MHz）与B2a（1176.45MHz）、GLONASS L1（约1602MHz）、GALILEO E1（1575.42MHz）与E5a（1176.45MHz）。这一宽频带特性使ATR2652能够同时支持多个导航系统的L1与L5频段信号接收，为双频联合定位提供统一的射频前端方案。设计人员无需为L1和L5频段分别设计两路LNA，一颗芯片即可覆盖主流GNSS双频应用需求。
噪声系数是LNA最为关键的指标之一。ATR2652在L5频段（1176.45MHz）的典型噪声系数为0.75dB，在L1频段（1575.45MHz）为0.85dB。这一噪声水平在同类GNSS LNA中处于前列，可有效降低整机噪声系数，显著提升弱信号环境下的定位可用性。
功率增益方面，ATR2652在1176.45MHz频点典型增益为22.0dB，在1575.45MHz频点典型增益为22.4dB，带内增益平坦度小于0.5dB。高增益意味着天线接收到的微弱卫星信号经过一级放大后即可达到足够强度，从而降低对后端滤波器、混频器等环节的增益压力，简化接收链路设计。输入1dB压缩点典型值为-17dBm至-20dBm，保证了在强信号或相邻干扰存在时的线性度。
输入回损典型值为-6dB至-10dB，输出回损为-7dB至-12dB，反向隔离度为28dB至30dB，确保了端口间的良好隔离。
ATR2652支持1.5V至3.6V的宽电源电压范围，可兼容多种供电方案，包括直接使用锂电池供电以及1.8V低电压系统。芯片典型工作电流仅为4.5mA，在同类产品中处于较低水平，有助于延长电池供电设备的续航时间。
芯片内部集成了有源偏置电路，可在宽电源电压和温度变化范围内保持稳定的直流工作点，确保射频性能的一致性。
ATR2652内部集成使能控制电路。当ENABLE引脚电压为0V至0.4V时，芯片处于关断模式；当该引脚电压为1.1V至VDD时，芯片进入工作模式。关断模式下芯片电流典型值仅为1μA，适合需要间歇性工作或待机功耗要求严格的系统，如便携式定位终端和可穿戴设备。

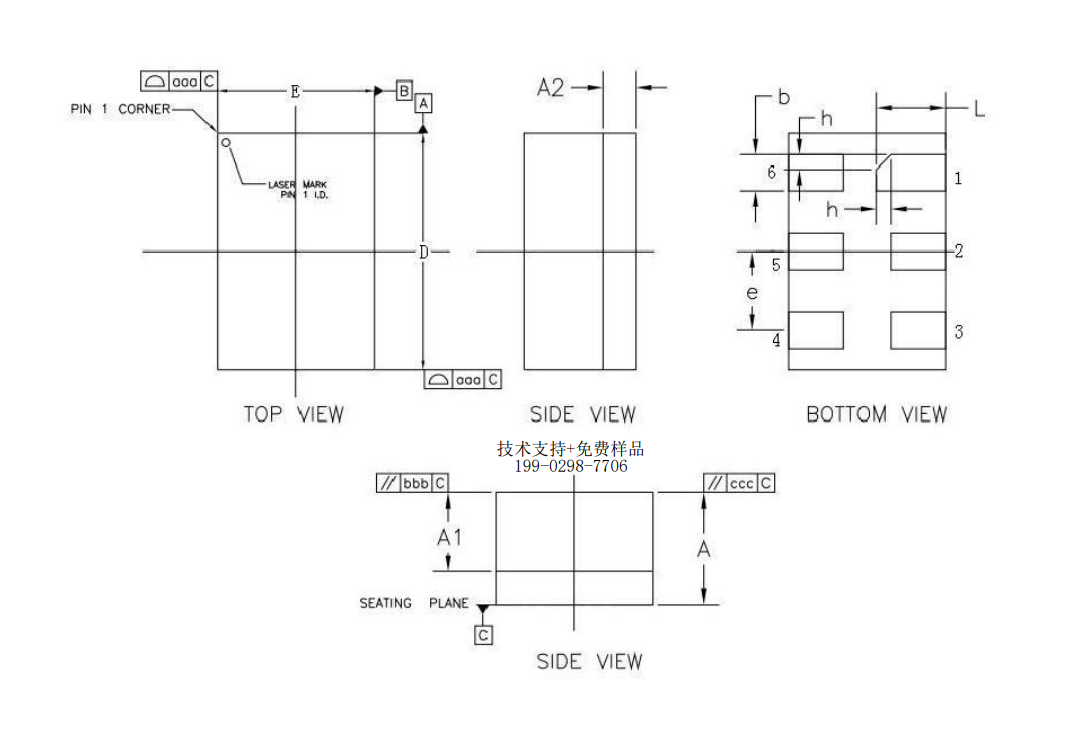

ATR2652采用DFN 1.5mm × 1mm × 0.55mm、6-pin封装，芯片尺寸极为紧凑，适合对PCB面积有严格要求的便携和模块化设计。射频输入（RFIN）需要连接隔直电容以保证直流工作点不受影响。
芯片提供两种典型应用方案：常规应用方案覆盖1150MHz至1650MHz全频段，外围器件包括100pF隔直电容、9.1nH和8.2nH匹配电感以及1μF电源旁路电容【5†L4-L11】；窄带工作模式针对1150MHz至1300MHz频段优化，进一步简化了外围器件【5†L17-L22】。整体BOM成本低且布局灵活。
凭借GNSS全频段覆盖、0.75dB的低噪声系数、22dB的高增益、4.5mA的低功耗以及小型化封装，ATR2652适用于以下典型场景：
-
GNSS双频导航接收机：L1+L5或L2+L5双频联合定位系统。
-
定位功能移动设备：智能手机、平板电脑等对尺寸和功耗有严格要求的便携设备。
-
手持导航设备：个人导航仪、户外手持GPS等。
-
笔记本/PAD：内置GNSS定位功能的移动计算设备。
-
有源导航天线：内置LNA的GNSS有源天线模块。
ATR2652以全频段覆盖、优异的噪声与增益性能、超低功耗以及极简的外围电路，为GNSS双频接收机提供了一个高性价比的射频前端解决方案，尤其适合对灵敏度、功耗和PCB面积有综合要求的导航产品设计。
