【论文阅读】| Swin-Transformer精读

零、写在前面

Swin Transformer 基于CNN局部性的先验知识，将更适合序列建模的Transformer 改造成了一种具有 CNN 式多尺度层次结构、同时又保留自注意力建模能力的通用视觉 backbone。

通过 窗口自注意力 （Window-based Multi-head Self-Attention, W-MSA）降低高分辨率图像上的计算复杂度。
再通过 移位窗口 （Shifted Window Multi-head Self-Attention, SW-MSA）实现跨窗口信息交互。

一、标题

Swin Transformer: Hierarchical Vision Transformer using Shifted Windows

使用移位窗口的层次化视觉 Transformer

作者团队来自微软亚洲研究院。

二、摘要

论文首先指出：Transformer 在自然语言处理（Natural Language Processing，NLP）中已经非常成功，但将其直接迁移到视觉任务时会遇到两类关键困难：

视觉实体尺度变化更大
- 语言中的基本处理单元通常是 word token 或 subword token，尺度相对稳定。
- 图像中的视觉实体可以非常小，也可以非常大；检测、分割等任务尤其依赖多尺度建模。
图像分辨率远高于文本序列长度对应的处理规模
- 视觉任务常常需要高分辨率输入，尤其是语义分割这类像素级 dense prediction 任务。
- 标准全局自注意力需要计算所有 token 两两之间的关系，复杂度随 token 数平方增长，直接用于高分辨率图像代价很高。

为解决这些问题，论文提出 Swin Transformer：

构建 hierarchical Transformer，逐层合并 patch，形成多尺度 feature maps；
在 non-overlapping local windows 内计算 self-attention，减少计算量；
使用 shifted windowing scheme 让相邻窗口之间也能交换信息；
因为每个窗口大小固定，所以模型对图像大小具有近似线性计算复杂度。

在摘要中给出了 Swin Transformer 在三类任务上的代表性结果：

任务	数据集	指标	结果
图像分类	ImageNet-1K	Top-1 Accuracy	87.3
目标检测	COCO test-dev	Box AP	58.7
实例分割	COCO test-dev	Mask AP	51.1
语义分割	ADE20K val	mIoU	53.5

论文还强调，相比此前 state-of-the-art 方法，Swin 在 COCO 上提升 +2.7 box AP / +2.6 mask AP ，在 ADE20K 上提升 +3.2 mIoU。

之前ViT 已经证明了Transformer 可以做视觉任务，但是ViT 只做了分类，Swin Transformer 试图解决的是：如何让 Transformer 像 CNN 一样成为视觉领域的通用 backbone。

这意味着它必须同时满足三个条件：

能处理多尺度视觉实体：所以需要 hierarchical feature maps。
能处理高分辨率输入：所以不能使用全局 self-attention。
能服务 dense prediction：所以输出特征必须方便接入 FPN、Mask R-CNN、UperNet 等视觉框架。

Swin 的方法设计基本都是围绕这三点展开的。

三、引言

3.1 ViT 的启发与不足

Vision Transformer（ViT）证明了一个重要事实：只要把图像切成 patch，并把 patch 当作 token 输入 Transformer，纯 Transformer 也可以完成图像分类。

但论文指出，ViT 作为通用视觉 backbone 仍然存在明显不足：

特征分辨率单一
- ViT 通常在固定尺度的 patch token 上处理图像。
- 它不像 CNN 那样天然产生从高分辨率到低分辨率的多级特征。
- 这对检测、分割等任务不友好，因为这些任务依赖多尺度 feature maps。
全局 self-attention 复杂度过高
- ViT 中每个 token 都和所有 token 计算 attention。
- 当输入图像分辨率升高时，token 数增加，全局 attention 的计算量呈平方增长。
- 对语义分割等像素级任务，这种成本很难接受。
视觉实体尺度变化更大
- 文本 token 的粒度相对稳定。
- 图像中的物体可能从很小的局部区域到占据整张图，尺度变化更强。
- 因此视觉 backbone 更需要层次化、多尺度表征。

3.2 核心设计

为了解决上述问题，Swin Transformer 引入两类设计：

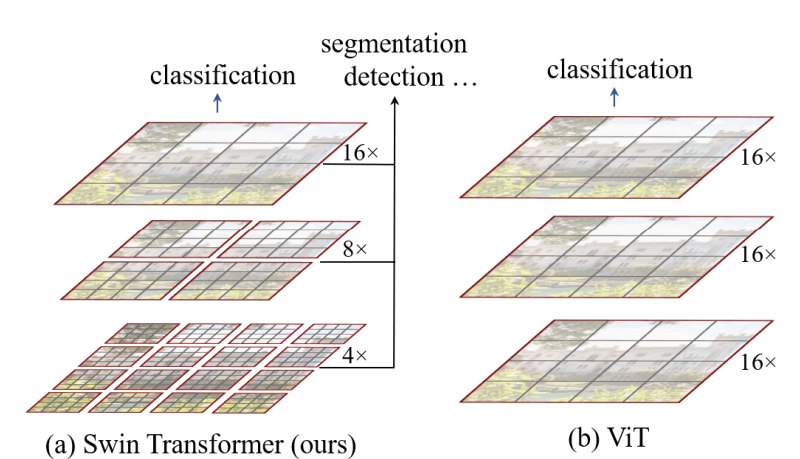

1. 用 patch merging 构建层次化特征

Swin 从小 patch 开始，随着网络加深逐渐合并相邻 patch，使空间分辨率降低、通道维度增加。这样得到的特征层级类似 CNN 的多个 stage：

浅层：高分辨率，适合保留局部细节；
深层：低分辨率，高语义抽象；
多级输出：特征图适合接入 FPN、U-Net、Mask R-CNN、UperNet 等框架。

这解决了 ViT 输出单一低分辨率 feature map 的问题。

2. 用窗口 attention 控制复杂度

Swin 不在整张图上做全局 self-attention，而是把 feature map 划分成固定大小的非重叠窗口，并在每个窗口内部独立计算 attention。

这样做的关键好处是：

每个窗口的 token 数固定；
图像越大，只是窗口数量变多；
因此总复杂度随图像大小近似线性增长。

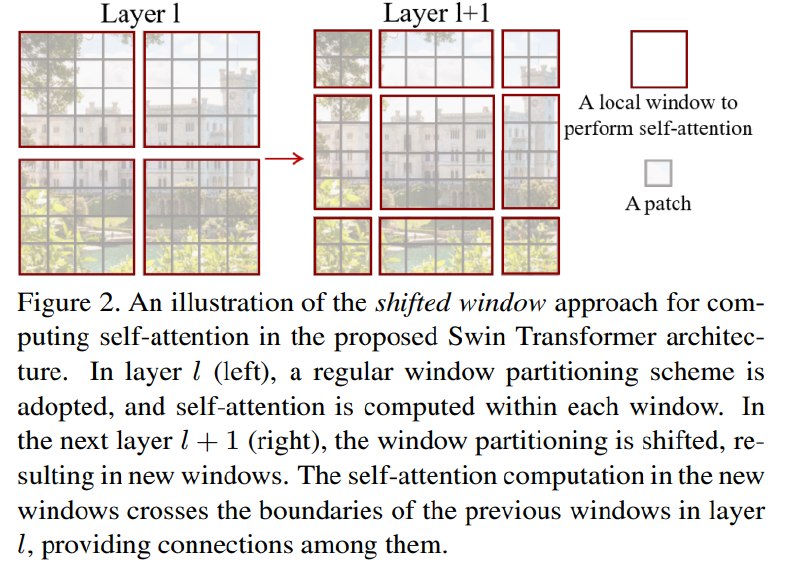

3. 用 shifted window 实现跨窗口连接

单纯的窗口 attention 有一个明显问题：不同窗口之间没有信息交互。Swin 的关键设计是让相邻 block 采用不同的窗口划分：

一个 block 使用 regular window partition；
下一个 block 使用 shifted window partition；
shifted 后的新窗口会跨过上一层窗口边界；
因此原本位于不同窗口的 token 可以在下一层被放到同一窗口中交互。

这就是论文标题中 Shifted Windows 的含义。

Q：为什么非得做shifted window？

A：

因为Transformer 做全局注意力的初衷就是为了更好地理解上下文，通过shifted window 可以让不同窗口的信息更好地融合。

四、结论

结论写的很简洁，主要强调三点：

Swin Transformer 是一种新的 vision Transformer，能够产生层次化特征表示。
Swin 的计算复杂度相对于输入图像大小是线性的，因此适合高分辨率视觉任务。
Swin 在 COCO 目标检测和 ADE20K 语义分割上达到当时 state-of-the-art 性能，显著超过此前最佳方法。

作者还表示，希望 Swin Transformer 在多种视觉任务上的强表现能够推动视觉和语言信号的统一建模。

关于 shifted window 的结论：

论文最后特别指出：shifted window based self-attention 是 Swin Transformer 的关键组成部分。它在视觉问题上被证明既有效又高效。作者还提出未来希望探索 shifted window 在 NLP 中的应用。

五、Method

5.1 层次化 Vision Transformer

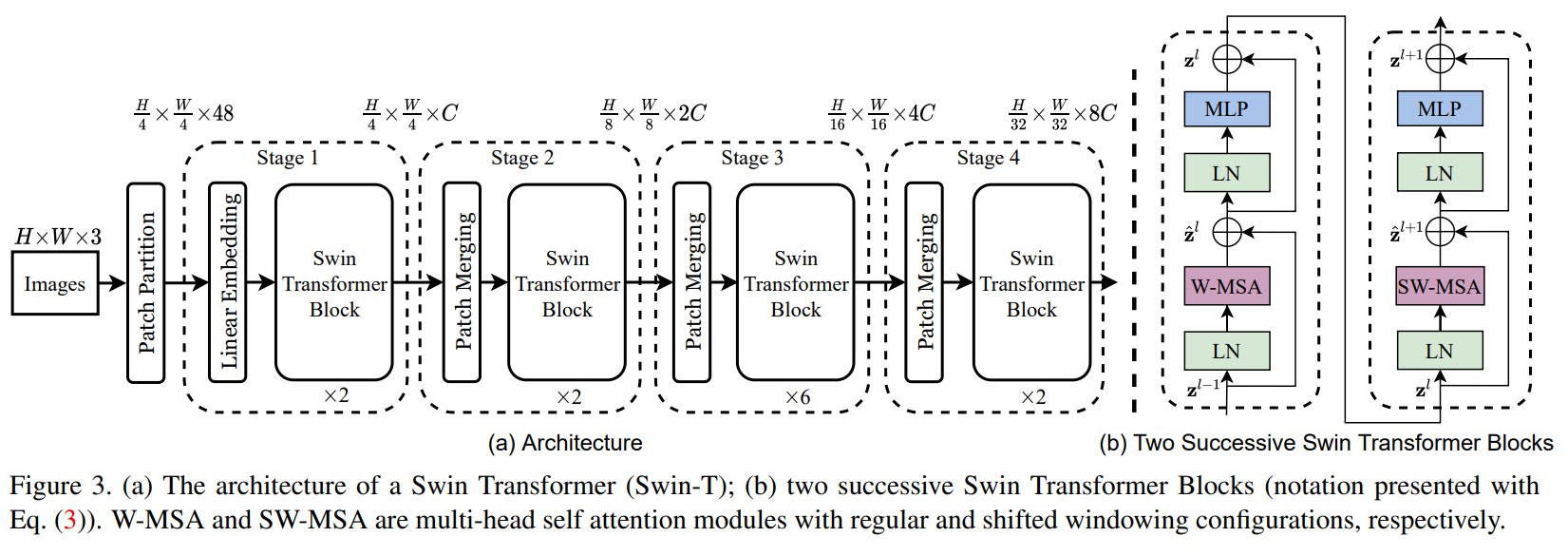

Swin Transformer 的整体架构：既保留 Transformer block 的基本形式，又引入 CNN 式的多 stage 层次化结构。

1、 Patch Partition：把图像切成 token

给定输入 RGB 图像，Swin 首先使用 patch splitting module 将图像划分成不重叠 patch。论文实现中使用的 patch size 是：

text 复制代码

4 x 4

每个 patch 包含 4 x 4 个像素，每个像素有 3 个 RGB 通道，因此一个 patch 的原始特征维度为：

text 复制代码

4 x 4 x 3 = 48

以一张224 * 224 * 3 的图片为例，做Patch Partition 之后维度会变成 56 * 56 * 48。

2、Linear Embedding：把原始像素特征投影到 C 维

patch 的原始 RGB 拼接特征维度是 48，但 Transformer block 需要在统一的 hidden dimension 上处理 token。因此，Swin 使用一个 linear embedding layer 将每个 patch token 投影到维度 C。

这里的 C 是 Stage 1 的 hidden channel 数，不同模型变体取值不同：

Swin-T / Swin-S：C = 96
Swin-B：C = 128
Swin-L：C = 192

3、Stage 1：保持 H/4 x W/4 分辨率

经过 4 x 4 patch partition 后，如果原图大小是 H x W，那么 token map 的空间分辨率变为：

text 复制代码

H/4 x W/4

Stage 1 包括 linear embedding 和若干 Swin Transformer blocks。在 Stage 1 内部，token 数量保持不变。

4、Stage 2~4：通过 Patch Merging 逐层降采样

为了形成层次化表示，Swin 在 stage 之间插入 patch merging layer。每经过一次 patch merging：

空间分辨率下降 2 倍；
token 数量减少到原来的 1/4；
通道维度增加。

四个 stage 的输出分辨率为：

Stage	输出分辨率	相对输入图像的下采样率	作用
Stage 1	`H/4 x W/4`	4x	保留较高空间细节
Stage 2	`H/8 x W/8`	8x	初步语义抽象
Stage 3	`H/16 x W/16`	16x	中高层语义表征
Stage 4	`H/32 x W/32`	32x	高层语义表征

这与 ResNet、VGG 等 CNN backbone 的 feature hierarchy 非常相似。因此，Swin 的输出可以方便地接入检测和分割框架。

5.2 Patch Merging

Patch merging 是 Swin 形成 hierarchical representation 的核心操作。

具体做法：

在某个 stage 的末尾，假设当前 token 的通道维度是 C。Patch merging 会：

取相邻 2 x 2 个 token；
将它们的特征在 channel 维度上拼接；
得到一个 4C 维向量；
使用 linear layer 将 4C 维特征映射到 2C 维；
得到下一 stage 的 token。

也就是说，patch merging 的形式可以理解为：

text 复制代码

2 x 2 neighboring tokens -> concatenate -> 4C channels -> linear projection -> 2C channels

它与 CNN 下采样的关系

Patch merging 在功能上类似 CNN 中的 pooling 或 stride convolution：

都会降低空间分辨率；
都会扩大后续 token / feature 的感受范围；
都会让网络逐渐从局部细节走向高级语义。

但 patch merging 不是卷积 ，也不是简单丢弃 token。它保留了 2 x 2 邻域内的信息，并通过线性变换整合这些信息。

Q：为什么 patch merging 很重要？

A：

如果没有 patch merging，Swin 就会更接近 ViT：全程保持同一尺度的 token 表示。这会带来两个问题：

不方便输出多尺度 feature maps；

对检测、分割这类 dense prediction 任务不友好。

因此，patch merging 是 Swin 从"分类 Transformer"走向"通用视觉 backbone"的关键部件。

5.3 Swin Transformer Block

Swin Transformer block 基本保留标准 Transformer block 的结构，但替换了 self-attention 的计算方式。

一个 Swin Transformer block 通常包含：

LayerNorm（LN）；
Window-based MSA 或 Shifted Window-based MSA；
Residual connection；
LayerNorm；
两层 MLP，中间使用 GELU 非线性；
Residual connection。

论文用两个连续 block 表示 W-MSA 与 SW-MSA 的交替：

text 复制代码

z_hat^l   = W-MSA(LN(z^{l-1})) + z^{l-1}
z^l       = MLP(LN(z_hat^l)) + z_hat^l
z_hat^{l+1} = SW-MSA(LN(z^l)) + z^l
z^{l+1}     = MLP(LN(z_hat^{l+1})) + z_hat^{l+1}

这里：

W-MSA 表示 regular window partition 下的窗口自注意力；
SW-MSA 表示 shifted window partition 下的窗口自注意力；
z_hat 是 attention 模块后的输出；
z 是 MLP 模块后的输出。

5.4 W-MSA：窗口内多头自注意力

Swin 使用 Window-based Multi-head Self-Attention（W-MSA）：

将 feature map 划分为多个不重叠窗口；
每个窗口大小为 M x M个patch；
每个窗口内部独立计算 self-attention；
不同窗口之间在该层不直接计算 attention。

论文默认窗口大小为：

text 复制代码

M = 7

也就是说，一个窗口内有 7 x 7 = 49 个 patch token。

复杂度对比

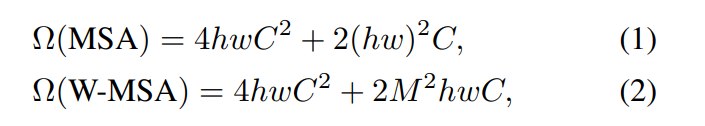

论文给出标准 MSA 和 W-MSA 的复杂度：

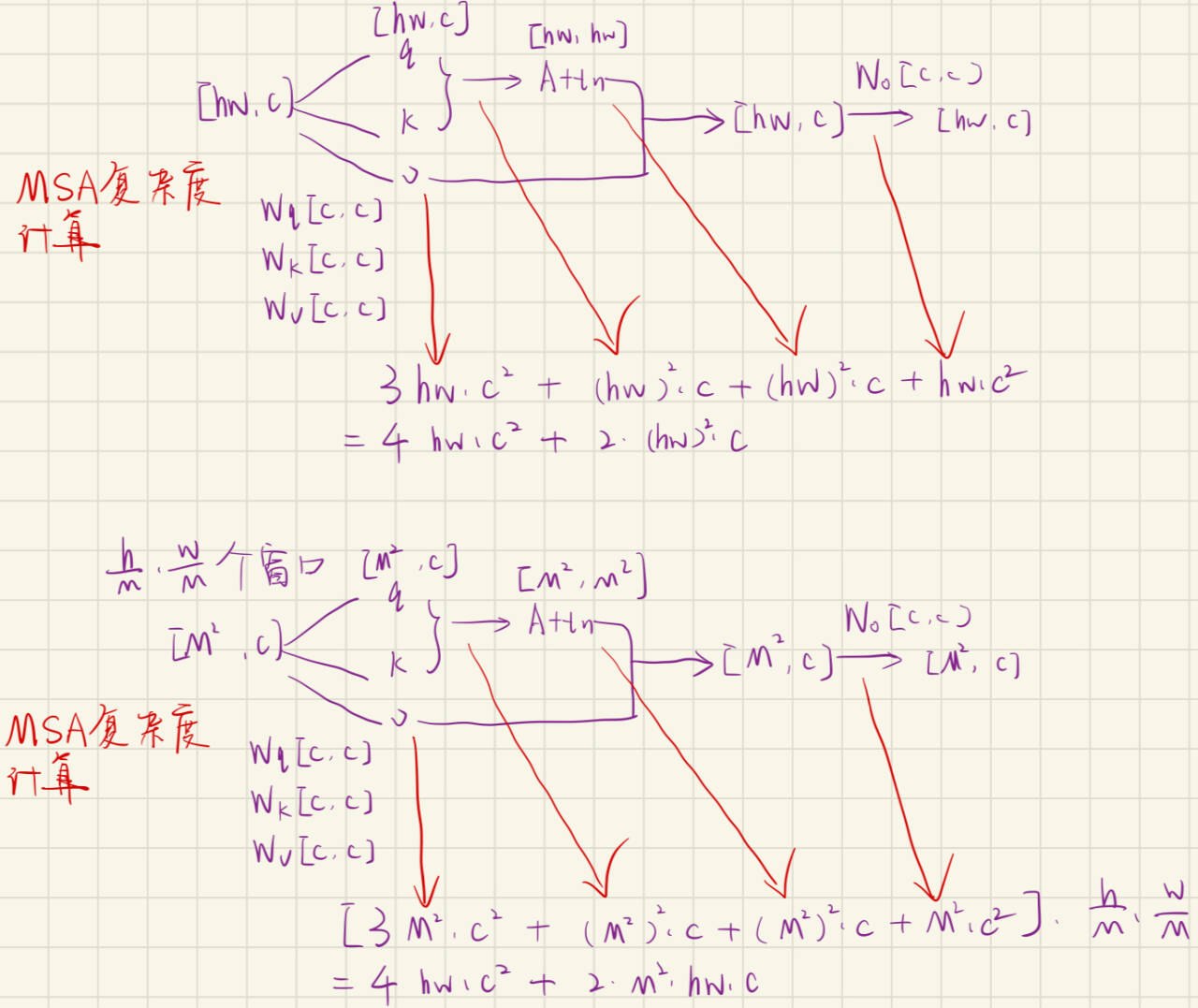

计算过程推导：

其中：

h, w：feature map 的高和宽，以 patch token 为单位；
C：通道维度；
M：窗口边长；
hw：token 总数。
标准 MSA 的 attention 项是 2(hw)^2C，对 token 数平方增长；
W-MSA 的 attention 项是 2M^2hwC，当 M 固定时，对 hw 线性增长。

因此，Swin 并不是让 attention 本身消失，而是把全局 attention 分解成多个固定大小窗口内的局部 attention，从而避免高分辨率下的平方复杂度。

5.5 SW-MSA：移位窗口自注意力

基本思想

Swin 在连续两个 Transformer block 中交替使用两种窗口划分：

Regular window partition：从左上角开始，将 feature map 均匀划分为不重叠窗口。
Shifted window partition：下一个 block 的窗口相对于上一个 block 平移一定距离。

平移量为：

text 复制代码

(floor(M/2), floor(M/2))

如果窗口大小 M = 7，则平移量约为窗口边长的一半。

这样一来，上一层中位于不同窗口的 token，在下一层可能被划入同一个 shifted window，从而发生 self-attention 交互。

它为什么能建立跨窗口连接

可以把 shifted window 理解为"改变窗口边界"：

在 regular window 中，边界固定，窗口 A 和窗口 B 不交互；
到 shifted window 中，窗口整体平移，新的窗口会覆盖原来多个窗口的一部分；
因此，原来属于不同窗口的 token 在新窗口中被放到一起；
它们就可以通过 self-attention 交换信息。

这个过程不需要让每个 token 与全图所有 token 交互，因此仍然比全局 attention 高效。

cyclic shift 与 attention mask

做了shift后，窗口数目会变多，且出现了一些不够M*M的窗口，怎么做注意力计算呢？

一个想法是，我们做padding，把所有窗口的大小都补全到 M*M，但是这样的话计算复杂度就上升了。论文举例说明，在窗口数较少时，窗口数量可能从 2 x 2 变成 3 x 3，计算量变为 2.25 倍。

为避免这个问题，Swin 使用 cyclic shift：

先对 feature map 做循环平移，重组成h/M * w/M 个窗口；
再按 regular window 的方式切分窗口；
这样 batch 中窗口数量保持不变；
由于 cyclic shift 后某些窗口包含了原图中并不相邻的 sub-window，因此使用 attention mask 限制不应互相注意的 token。

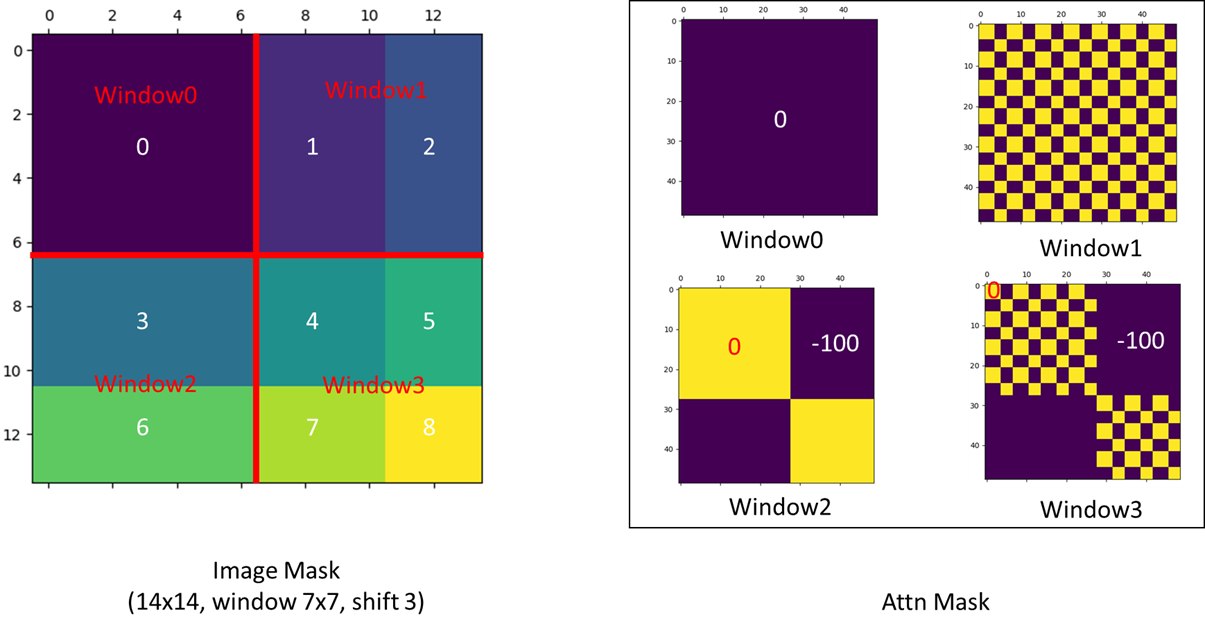

代码仓库的一个issue给了很好的可视化https://github.com/microsoft/Swin-Transformer/issues/52

如上图所示，虽然我们通过循环移位避免出现多个窗口，但是属于不同window的窗口因为移位而处于同一窗口之中，我们应该通过掩码来避免它们发生注意力计算。

为什么？因为对于图像而言，假如说图片上方是一个天空，然后因为移位，天空和地面处于一个窗口中，且天空位于地面下方，我们应该避免引入这种误导的语义信息，所以要加掩码。

上图给出了移位之后的掩码矩阵设置，这使得我们仍然可以一次前向过程高效完成注意力计算。

后面消融实验部分还将SW-MSA和Sliding Window MSA 进行对比，结果是 SW-MSA 效率远高于Sliding Window MSA ，并且精度略高于或者持平。

这其实是底层硬件的访存机制、并行计算友好度以及内存复用率导致的。

SW-MSA 通过循环移位和masking，让即使是边缘的窗口，依然可以拼成规则的矩阵，继续调用 GPU 最擅长的密集矩阵乘法。

可以去了解下Sliding Window MSA 的机制，最终要做的是稀疏矩阵乘法，这个硬件开销就要大得多，甚至还要手写专门CUDA算子，但是效率仍然不理想。

5.6 Relative Position Bias：相对位置偏置

和ViT注入位置信息的方式不同，ViT 常用 absolute position embedding，但 Swin 选择在窗口 attention 中加入 relative position bias（相对位置偏置）。

论文中的 attention 计算为：

Attention(Q,K,V)=SoftMax(QKT/d+B)V Attention(Q, K, V) = SoftMax(QK^T / \sqrt{d} + B)V Attention(Q,K,V)=SoftMax(QKT/d +B)V

其中：

Q, K, V ∈ R^{M^2 x d}：窗口内 token 的 query、key、value；
M^2：一个窗口内的 token 数；
d：query/key 的维度；
B ∈ R^{M^2 x M^2}：relative position bias。

这个 B 会加到 attention logits 上，用于表达窗口内两个 token 的相对空间关系。

如果窗口大小是 M x M，两个 token 在横向或纵向上的相对位移范围是：[-M+1, M-1]

因此，论文不直接学习完整的 M^2 x M^2 bias matrix，而是学习一个更小的表：

B^∈R(2M−1)×(2M−1) \hat B ∈ R^{(2M-1) \times (2M-1)} B^∈R(2M−1)×(2M−1)

然后根据 token 对之间的相对位置从 B^\hat BB^ 中取值，组成 B。

Q：为什么相对位置更适合 Swin

A：

Swin 的 attention 是在局部窗口内部计算的。窗口内 token 的相对空间关系非常重要，例如：

左右相邻；

上下相邻；

对角线相邻；

距离较远但仍在同一窗口内。

Relative position bias 直接建模这些相对关系，比固定输入尺度上的 absolute position embedding 更适合窗口内部注意力。

论文消融实验显示：relative position bias 明显优于无位置编码或 absolute position embedding。额外再加入 absolute position embedding 反而略微降低性能，因此默认实现中不采用 absolute position embedding。

5.7 模型变体

论文构建了四个主要版本：Swin-T、Swin-S、Swin-B、Swin-L。

模型	Stage 1 通道数 C	每个 stage 的 block 数	相对规模说明
Swin-T	96	`{2, 2, 6, 2}`	Tiny，约为 Swin-B 的 0.25x 规模/复杂度
Swin-S	96	`{2, 2, 18, 2}`	Small，约为 Swin-B 的 0.5x 规模/复杂度
Swin-B	128	`{2, 2, 18, 2}`	Base，与 ViT-B / DeiT-B 规模相近
Swin-L	192	`{2, 2, 18, 2}`	Large，约为 Swin-B 的 2x 规模/复杂度

其他默认设置包括：

窗口大小：M = 7；
每个 attention head 的 query dimension：d = 32；
MLP expansion ratio：α = 4。

根据论文架构图和 appendix 规格表，Swin-T 的典型配置可以概括为：

Stage	下采样率	输出尺寸示例（输入 224x224）	通道维度	Head 数	Block 数
Stage 1	4x	56 x 56	96	3	2
Stage 2	8x	28 x 28	192	6	2
Stage 3	16x	14 x 14	384	12	6
Stage 4	32x	7 x 7	768	24	2

这张表非常重要，因为它说明 Swin 并不是"把 ViT 换成局部 attention"这么简单，而是完整地重构了视觉 Transformer 的 backbone 形态。

六、实验

6.1 实验总体设置

论文在三类视觉任务上验证 Swin Transformer：

ImageNet-1K 图像分类；
COCO 目标检测与实例分割；
ADE20K 语义分割。

这种实验设计对应论文的核心主张：Swin 不只是分类模型，而是可以作为 通用视觉 backbone。

6.2 ImageNet-1K 图像分类

1、数据集与指标

ImageNet-1K 包含：

1.28M training images；
50K validation images；
1000 classes。

论文报告 single-crop Top-1 accuracy。

2、训练设置

论文考虑两种训练设置：

Regular ImageNet-1K training
- 优化器：AdamW；
- 训练 300 epochs；
- cosine decay learning rate scheduler；
- 20 epochs linear warm-up；
- batch size 1024；
- initial learning rate 0.001；
- weight decay 0.05。
ImageNet-22K pre-training + ImageNet-1K fine-tuning
- 在 ImageNet-22K 上预训练；
- ImageNet-22K 包含 14.2M images 和 22K classes；
- 预训练 90 epochs；
- fine-tuning 30 epochs。

3、Regular ImageNet-1K 结果

方法	输入尺寸	参数量	FLOPs	Throughput	Top-1
DeiT-S	224²	22M	4.6G	940.4	79.8
Swin-T	224²	29M	4.5G	755.2	81.3
Swin-S	224²	50M	8.7G	436.9	83.0
DeiT-B	224²	86M	17.5G	292.3	81.8
Swin-B	224²	88M	15.4G	278.1	83.5
DeiT-B	384²	86M	55.4G	85.9	83.1
Swin-B	384²	88M	47.0G	84.7	84.5

关键观察：

Swin-T 在相近 FLOPs 下比 DeiT-S 高 +1.5% Top-1。
Swin-B 在 224² 和 384² 输入下分别比 DeiT-B 高 +1.7% 和 +1.4%。
相比 RegNet、EfficientNet 等 CNN，Swin 也表现出有竞争力的 speed-accuracy trade-off。

4、ImageNet-22K 预训练结果

方法	输入尺寸	参数量	FLOPs	Throughput	Top-1
ViT-B/16	384²	86M	55.4G	85.9	84.0
ViT-L/16	384²	307M	190.7G	27.3	85.2
Swin-B	224²	88M	15.4G	278.1	85.2
Swin-B	384²	88M	47.0G	84.7	86.4
Swin-L	384²	197M	103.9G	42.1	87.3

论文指出，ImageNet-22K 预训练为 Swin-B 带来约 1.8% 到 1.9% 的提升。Swin-L 达到 87.3 Top-1，是摘要中报告的分类结果。

5、分类实验说明了什么

分类实验说明 Swin 的局部窗口 attention 和层次化结构并没有牺牲图像分类能力。更重要的是，Swin 的分类性能已经足够强，使其可以作为下游 dense prediction 的强 backbone 初始化。

不过，从论文目标看，ImageNet 分类不是终点，而是证明 Swin 具备 backbone 基础能力的第一步。

6.3 COCO 目标检测与实例分割

1、数据集与任务

COCO 2017 包含：

118K training images；
5K validation images；
20K test-dev images。

论文评估两个任务：

Object detection：指标为 box AP；
Instance segmentation：指标为 mask AP。

2、检测框架

论文在多个检测框架中替换 backbone 进行对比：

Cascade Mask R-CNN；
ATSS；
RepPoints v2；
Sparse R-CNN；
system-level comparison 中使用改进版 HTC++。

重要的是，论文强调比较时主要是替换 backbone，其他设置保持一致。这使结果更能说明 backbone 本身的贡献。

3、Swin-T 与 ResNet-50 的多框架对比

框架	Backbone	Box AP	参数量	FLOPs	FPS
Cascade Mask R-CNN	R-50	46.3	82M	739G	18.0
Cascade Mask R-CNN	Swin-T	50.5	86M	745G	15.3
ATSS	R-50	43.5	32M	205G	28.3
ATSS	Swin-T	47.2	36M	215G	22.3
RepPointsV2	R-50	46.5	42M	274G	13.6
RepPointsV2	Swin-T	50.0	45M	283G	12.0
Sparse R-CNN	R-50	44.5	106M	166G	21.0
Sparse R-CNN	Swin-T	47.9	110M	172G	18.4

论文总结：Swin-T 相比 ResNet-50 在四个检测框架中带来 +3.4 到 +4.2 box AP 的一致提升。

这说明 Swin 的收益并不依赖某一个特定检测头，而是来自 backbone 表征能力。

4、不同 backbone 的 Cascade Mask R-CNN 对比

Backbone	Box AP	Mask AP	参数量	FLOPs	FPS
DeiT-S	48.0	41.4	80M	889G	10.4
R50	46.3	40.1	82M	739G	18.0
Swin-T	50.5	43.7	86M	745G	15.3
X101-32	48.1	41.6	101M	819G	12.8
Swin-S	51.8	44.7	107M	838G	12.0
X101-64	48.3	41.7	140M	972G	10.4
Swin-B	51.9	45.0	145M	982G	11.6

关键观察：

Swin-T 比 DeiT-S 高 +2.5 box AP / +2.3 mask AP，且 FPS 更高。
Swin-B 比相近规模的 ResNeXt101-64x4d 高 +3.6 box AP / +3.3 mask AP。
DeiT 由于只产生单一分辨率 feature map，需要额外 deconvolution layers 构造层次特征；Swin 则天然输出多尺度 feature maps。

5、COCO test-dev 上的 system-level 结果

方法	Test-dev Box AP	Test-dev Mask AP
Copy-paste	56.0	47.4
DetectoRS	55.7	48.5
Swin-L HTC++	57.7	50.2
Swin-L HTC++ multi-scale testing	58.7	51.1

论文报告最佳 Swin-L HTC++ multi-scale testing 达到：

text 复制代码

58.7 box AP / 51.1 mask AP

相比此前最佳结果：

Box AP 提升 +2.7；
Mask AP 提升 +2.6。

6、检测实验说明了什么

COCO 实验是 Swin 论文最关键的证据之一。它说明：

层次化 feature maps 对检测非常重要 。
- 检测任务需要同时识别小物体和大物体。
- Swin 的多 stage 输出天然适合 FPN 类结构。
线性复杂度对高分辨率输入很重要 。
- 检测输入通常比分类输入更大。
- DeiT/ViT 的全局 attention 会因高分辨率导致速度下降。
Swin 的优势不只是分类精度高 。
- 如果只是 ImageNet 高，未必能迁移到检测。
- COCO 结果说明 Swin 的结构更适合作为视觉 backbone。

6.4 ADE20K 语义分割

1、数据集与设置

ADE20K 是常用语义分割数据集，覆盖 150 个语义类别。论文给出的划分为：

20K training images；
2K validation images；
3K testing images。

论文使用 UperNet 作为基础分割框架，并在 mmseg 中实现。

2、主要结果

方法	Backbone	Val mIoU	Test score	参数量	FLOPs	FPS
UperNet	ResNet-101	44.9	-	86M	1029G	20.1
SETR	T-Large	50.3	61.7	308M	-	-
UperNet	DeiT-S	44.0	-	52M	1099G	16.2
UperNet	Swin-T	46.1	-	60M	945G	18.5
UperNet	Swin-S	49.3	-	81M	1038G	15.2
UperNet	Swin-B	51.6	-	121M	1841G	8.7
UperNet	Swin-L	53.5	62.8	234M	3230G	6.2

关键结果：

Swin-S 比 DeiT-S 高 +5.3 mIoU；
Swin-S 比 ResNet-101 高 +4.4 mIoU；
Swin-S 比 ResNeSt-101 高 +2.4 mIoU；
Swin-L with ImageNet-22K pre-training 达到 53.5 mIoU ，比 SETR 的 50.3 高 +3.2 mIoU。

3、分割实验说明了什么

语义分割是像素级 dense prediction 任务，对 backbone 的要求比分类更复杂：

需要高分辨率空间细节；
需要全局语义上下文；
需要多尺度特征融合。

Swin 在 ADE20K 上的结果说明，其层次化结构和局部窗口 attention 不仅没有限制 dense prediction，反而比 DeiT 这类单尺度 Transformer 更适合分割任务。

6.5 消融实验

消融实验用于回答一个关键问题：Swin 的性能到底来自哪里？是模型更大，还是核心设计真的有效？

论文主要消融了：

shifted windows；
relative position bias；
不同 self-attention 实现方式。

6.5.1 Shifted windows 的作用

设置	ImageNet Top-1	COCO Box AP	COCO Mask AP	ADE20K mIoU
w/o shifting	80.2	47.7	41.5	43.3
shifted windows	81.3	50.5	43.7	46.1

使用 shifted windows 带来的提升为：

ImageNet：+1.1 Top-1；
COCO：+2.8 box AP / +2.2 mask AP；
ADE20K：+2.8 mIoU。

这个结果非常关键，因为它直接证明：跨窗口连接不是可有可无的细节，而是 Swin 建模能力的重要来源。

如果没有 shifted windows，模型虽然仍然有窗口 attention，但窗口之间的信息交流不足，检测和分割性能明显下降。

6.5.2 Relative position bias 的作用

位置编码方式	ImageNet Top-1	COCO Box AP	COCO Mask AP	ADE20K mIoU
no pos.	80.1	49.2	42.6	43.8
abs. pos.	80.5	49.0	42.4	43.2
abs. + rel. pos.	81.3	50.2	43.4	44.0
rel. pos. w/o app.	79.3	48.2	41.9	44.1
rel. pos.	81.3	50.5	43.7	46.1

论文结论：relative position bias 对所有三类任务都有帮助。

特别值得注意的是：absolute position embedding 虽然让 ImageNet Top-1 从 80.1 提升到 80.5，但在 COCO 和 ADE20K 上反而下降。这说明，对于通用视觉 backbone，尤其是 dense prediction，过强依赖绝对位置可能不如相对位置关系稳健。

论文进一步指出，某种鼓励平移不变性的 inductive bias 对通用视觉建模仍然重要，尤其在检测和分割任务中。

6.5.3 不同 self-attention 方法的真实速度

论文比较了 sliding window、Performer、window without shifting、shifted window padding、shifted window cyclic 等方法在 V100 GPU 上的速度。

方法	Stage 1 MSA ms	Stage 2 MSA ms	Stage 3 MSA ms	Stage 4 MSA ms	Swin-T FPS
sliding window naive	122.5	38.3	12.1	7.6	183
sliding window kernel	7.6	4.7	2.7	1.8	488
Performer	4.8	2.8	1.8	1.5	638
window w/o shifting	2.8	1.7	1.2	0.9	770
shifted window padding	3.3	2.3	1.9	2.2	670
shifted window cyclic	3.0	1.9	1.3	1.0	755

关键结论：

cyclic implementation 比 naive padding 更高效；
shifted window cyclic 的速度接近不 shift 的 window attention；
相比 sliding window，shifted window 在真实硬件延迟上明显更优。

6.5.4 不同 self-attention 方法的精度

方法	Backbone	ImageNet Top-1	COCO Box AP	COCO Mask AP	ADE20K mIoU
sliding window	Swin-T	81.4	50.2	43.5	45.8
Performer	Swin-T	79.0	-	-	-
shifted window	Swin-T	81.3	50.5	43.7	46.1

从精度看，shifted window 与 sliding window 接近甚至略优；从速度看，shifted window 明显更高效。因此，shifted window 是一个兼顾建模能力和硬件效率的设计。

6.6 实验总结

实验部分整体支撑了论文的三个核心判断：

Swin 能做分类：ImageNet 上优于 DeiT 等 Transformer baseline。
Swin 更适合 dense prediction：COCO 和 ADE20K 上提升明显，尤其相比 DeiT 的优势更大。
核心设计有效：shifted windows、relative position bias、cyclic implementation 均通过消融得到验证。

尤其重要的是，Swin 的优势在检测和分割中比分类更明显。这与论文动机一致：Swin 不是为了单纯刷新分类精度，而是为了让 Transformer 成为视觉通用 backbone。

七、总结

1、核心思想

Swin Transformer 提出了一种层次化、局部窗口化、可跨窗口通信的视觉 Transformer 架构，使 Transformer 能够更自然地承担 CNN 过去在视觉任务中的通用 backbone 角色。

具体来说：

层次化架构
- 通过 patch merging 逐层降低分辨率、增加通道数；
- 形成类似 CNN 的多尺度 feature maps；
- 方便接入检测、分割框架。
窗口自注意力
- 将 self-attention 限制在固定大小窗口内；
- 避免全局 attention 在高分辨率图像上的平方复杂度；
- 使复杂度对图像大小近似线性。
移位窗口机制
- 相邻 block 交替使用 regular windows 和 shifted windows；
- 以较低成本建立跨窗口连接；
- 显著提升分类、检测、分割性能。
相对位置偏置
- 在窗口 attention 中注入局部空间关系；
- 比 absolute position embedding 更适合通用视觉 backbone，尤其对 dense prediction 更友好。

2. 为什么 Swin 比 ViT 更适合做视觉 backbone

维度	ViT	Swin Transformer
特征层级	通常单一分辨率	多 stage 层次化特征
Attention 范围	全局 self-attention	窗口内 self-attention + shifted windows
复杂度	对图像大小平方增长	窗口固定时近似线性增长
Dense prediction 适配	需要额外构造多尺度特征	天然适配 FPN/UperNet 等框架
空间归纳偏置	较弱	局部窗口 + 相对位置偏置提供更强视觉先验

因此，Swin 的意义不是否定 ViT，而是补上 ViT 作为通用视觉 backbone 时缺失的结构属性。

3、方法优点

Swin 的方法设计有几个非常清晰的优点：

效率高：W-MSA 避免全局 attention 的平方复杂度。
结构通用：hierarchical feature maps 可直接替换 CNN backbone。
跨窗口建模有效：SW-MSA 用很小额外代价增强窗口间信息交流。
实验覆盖全面：分类、检测、分割三类任务共同验证。
工程可实现性强：cyclic shift + attention mask 保持较低真实延迟。

4、潜在局限

论文没有系统展开局限性，但从方法本身可以看出一些边界：

长程依赖仍需多层传播
- 单层 W-MSA/SW-MSA 仍然是局部 attention。
- 远距离 token 之间的信息交互需要依靠多层堆叠逐步传递。
实现复杂度高于普通 ViT
- shifted window、cyclic shift、attention mask、patch merging 都增加了工程复杂度。
- 对框架实现和硬件优化有更高要求。
窗口大小是重要超参数
- 窗口太小会限制上下文；
- 窗口太大会增加计算量；
- 论文默认 M=7，但不同任务和分辨率下可能需要调整。
不是完全全局建模
- Swin 更强调局部窗口与层次化归纳偏置。
- 对极强全局依赖的任务，可能仍需要额外全局交互机制。
NLP 方向只是展望
- 论文结论提到希望探索 shifted window 在 NLP 中的应用，但没有提供实验验证。

5、对后续工作的影响

Swin Transformer 对后续视觉 Transformer 研究产生了重要影响：

它证明 Transformer backbone 不必沿用 ViT 的全局 attention + 单尺度结构。
它把 CNN 中非常有效的层次化、多尺度思想重新引入 Transformer。
它推动了窗口 attention、局部 attention、多尺度 Transformer backbone 的大量后续研究。
它也成为多模态模型和视觉基础模型中常用的视觉编码器候选之一。

6、最终理解

如果用一句更深入的话总结 Swin Transformer：

Swin 并不是简单地把 Transformer 用到图像上，而是重新设计了 Transformer 的视觉归纳偏置：用 patch merging 获得多尺度结构，用 window attention 控制复杂度，用 shifted window 恢复跨区域连接，用 relative position bias 注入空间关系。正是这些设计，使它从一个分类模型变成了真正意义上的通用视觉 backbone。
