像空间坐标系与物方空间坐标系
一、核心区分一句话
- 物方空间坐标系 ：描述真实三维场景物体的全局坐标系（世界 / 地面坐标系）；
- 像空间坐标系 ：以相机光心 S 为原点，描述影像上像点 在相机前方成像空间的局部三维坐标系（相机坐标系）

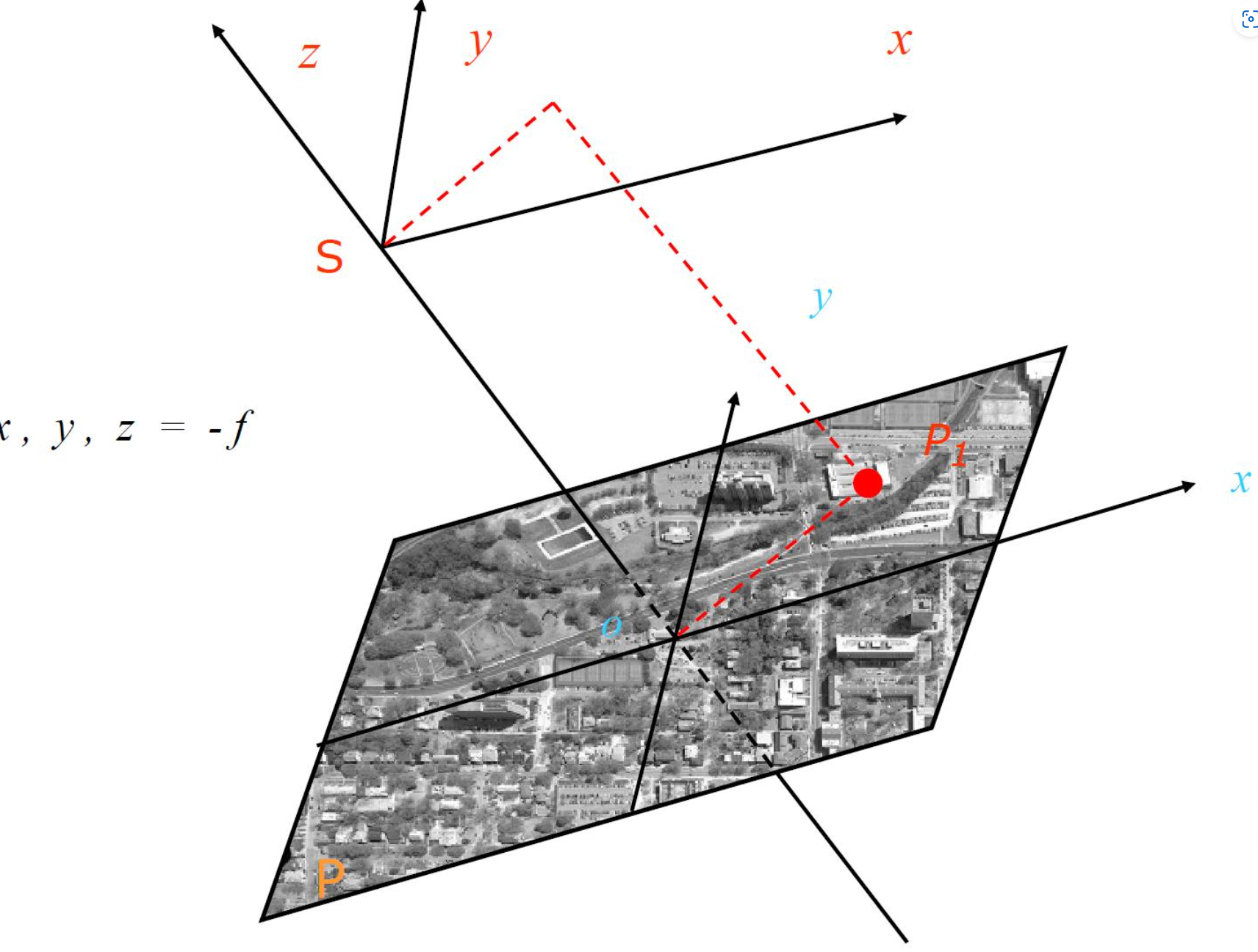

像空间坐标系

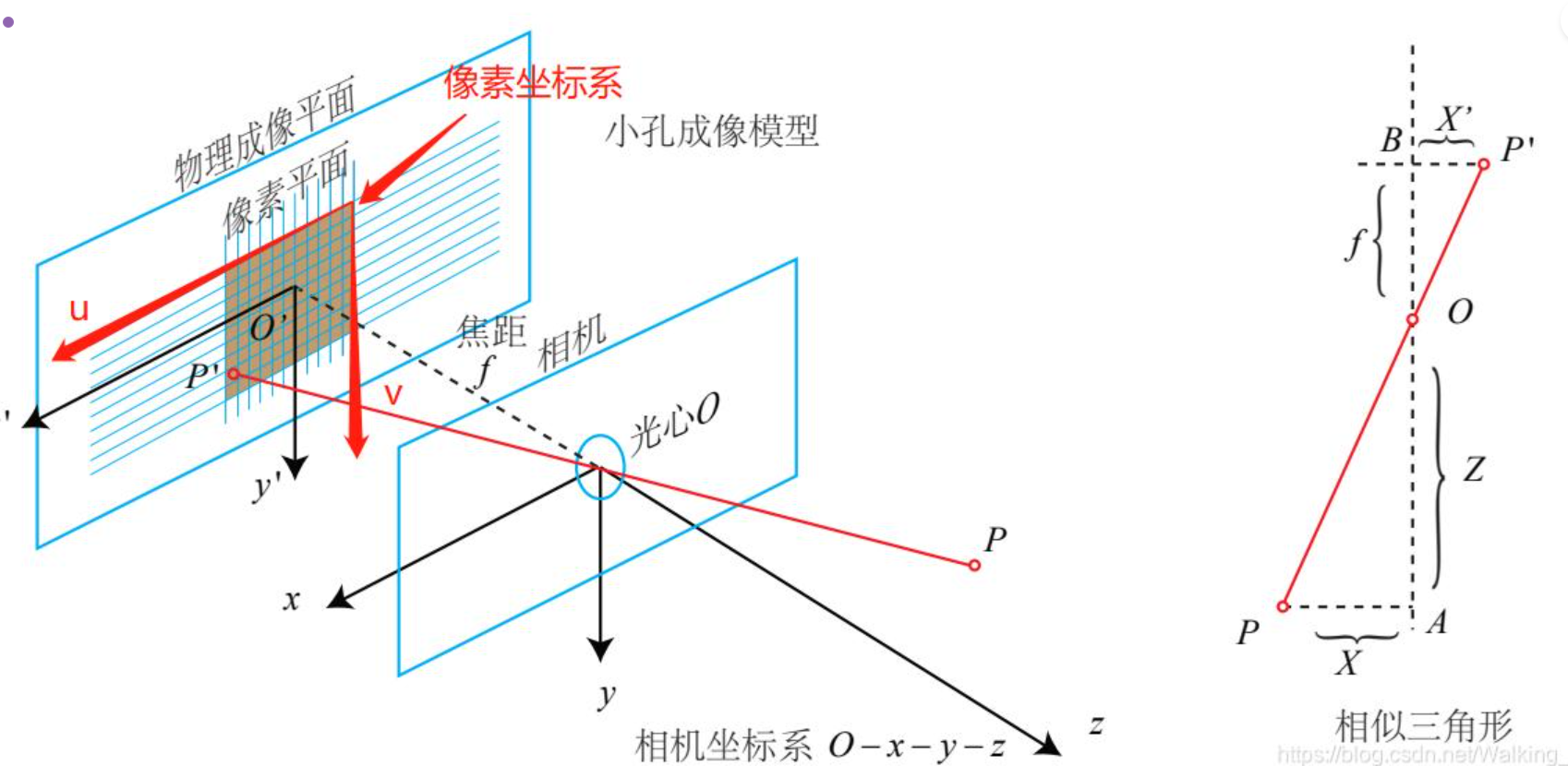

- 小孔成像坐标系
二、像空间坐标系 S-xyz（像方）
1. 定义
原点：摄影中心 / 相机光心 S 坐标轴（右手系）：
- z 轴：相机主光轴，指向成像平面（底片 / 传感器）为负方向；
- x、y 轴：分别平行于像平面坐标系的水平、竖直轴；
- 像平面距离光心为焦距 f，任意像点在该系坐标恒为 （x,y-f)。
2. 特点
- 每张相片独立一套，相机动、坐标系跟着动；
- 单位：mm（光学物理尺寸）；
- 作用：中间过渡坐标系，把二维像点升成三维空间矢量，建立物点、光心、像点三点共线的共线方程；
- 只和相机内方位元素（焦距、主点）相关，不涉及场景位置。
三、物方空间坐标系 D-XYZ（物方，又称世界 / 地面坐标系）
1. 定义
全局固定三维坐标系，描述现实中地面 / 物体点的绝对位置，原点、轴向可按需自定义：
- 航测常用：地面摄影测量坐标系（Z 向上，近似铅垂）；
- 计算机视觉：标定板角点、机器人基座、车体原点； 坐标记为(X,Y,Z)，代表真实物体三维坐标。
2. 特点
-
全局不动，所有相机、物体共用同一基准；
-
单位：m /mm；
-
作用：描述场景真实几何，相机在该系下的位置 (X_S,Y_S,Z_S)、姿态（外方位角元素）；
-
决定相机外方位元素 （旋转 R、平移 t）。
四、两者核心对比表
表格

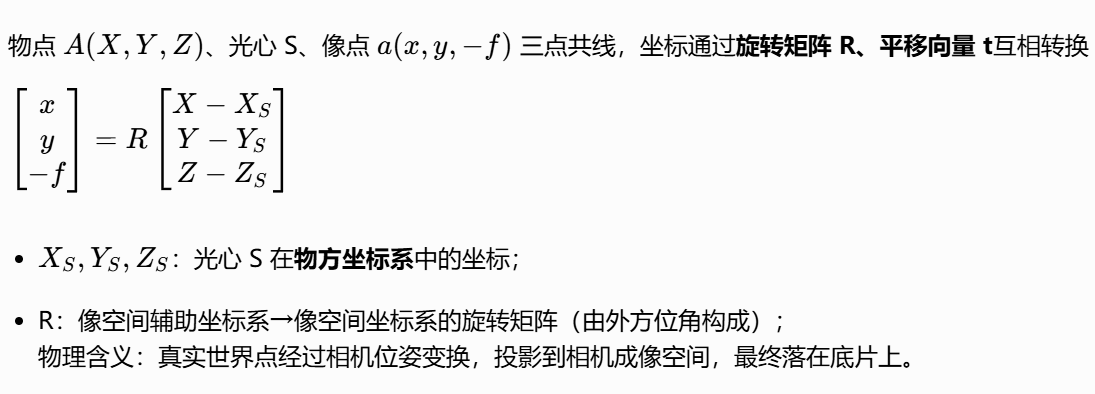

对比项 像空间坐标系（像方 S-xyz） 物方空间坐标系（物方 D-XYZ） 原点 单相机光心 S（随相机移动） 场景固定基准点（全局不变） 描述对象 像片上的像点（影像侧） 真实三维物体 / 地面点（实景侧） 轴向 z 轴指向底片，像点 z=-f Z 多竖直向上（地面） 每套数量 一台相机一套 整个场景仅一套 关联参数 相机内参（焦距、主点） 相机外参（位姿 R、t） 核心方程 共线方程左侧像方矢量 共线方程右侧物方矢量 五、数学联系：共线方程（成像核心）
六、配套辅助坐标系（容易混淆）
- 像平面坐标系 o-xy：二维，在底片上，原点像主点，仅描述像点二维位置；
- 像空间辅助坐标系 S-uvw：原点仍为 S，三轴平行于物方坐标系，用于统一多张相片的像空间，简化立体交会计算；
- 像素坐标系 uv：数字图像离散行列，计算机读取图像用。
七、通俗理解
- 像空间坐标系 = 相机自己的局部坐标系：站在镜头里看影像；
- 物方空间坐标系 = 整个世界的全局坐标系：站在地面看真实物体； 摄影测量本质：通过像方二维影像，反向解算物方三维坐标。
问题：像点坐标 \((x,y,-f)\)，是不是 Z 永远 =-f？是不是景深？
1. 完全不是景深！先分清两个东西
- 景深：现实中物体离镜头远近（物方距离，几百米 / 几米）；
- 这里的 -f ：只是像空间坐标系里像片平面的固定 Z 坐标，是相机内部成像平面的固定位置，和物体远近无关。
2. 像空间坐标系规则再理一遍
原点 = 光心 S（镜头中心） 坐标轴右手规则：
- \(S_z\)：主光轴，从镜头指向外面真实物体是 +z；
- 成像底片 / 传感器在光心后方，也就是 z 负方向；
- 底片到光心的垂直距离 = 焦距 \(f>0\)； 所以整个像片平面所有像素点，在这个坐标系下，z 坐标全部等于 \(-f\)。
举例子： 底片上某点横向偏移 x=2mm，纵向 y=-1mm，那它在像空间三维坐标就是 \((2,\ -1,\ -f)\)。 不管远处大山、近处桌子成像在底片哪个位置，所有像点 z 统一都是 \(-f\)，这只是底片的固定坐标平面，不是物体深度。
二、从零推导共线方程（纯小白版，无跳跃）
前置 4 个坐标系，只记关键 2 个
- 物方坐标系 \(D-XYZ\)：真实世界全局坐标，地面 / 物体点 \(A(X,Y,Z)\)
- 像空间坐标系 \(S-xyz\)：原点镜头光心 S，底片全平面 z=-f，像点 \(a(x,y,-f)\)
核心几何公理：三点共线
真实物体 A、镜头光心 S、底片上的像点 a，三点永远在一条直线上。
光线从物体 A 出发，穿过镜头中心点 S，最后打到底片 a 点。这就是共线的物理意义。
步骤 1：写出光心 S 在世界（物方）坐标系的坐标
相机镜头中心 S 不是原点，它在世界坐标系里有坐标： \(S(X_S,\ Y_S,\ Z_S)\)
步骤 2：构造物方空间向量 \(\overrightarrow{SA}\)
从镜头 S 指向真实物体 A 的矢量： \(\overrightarrow{SA}= \begin{bmatrix} X - X_S \\ Y - Y_S \\ Z - Z_S \end{bmatrix}\) 含义：物体相对于相机的三维偏移。
步骤 3：像空间向量 \(\overrightarrow{Sa}\)
从镜头 S 指向底片像点 a 的矢量： \(\overrightarrow{Sa}= \begin{bmatrix} x \\ y \\ -f \end{bmatrix}\)
步骤 4：共线的数学性质 ------ 两向量成比例
因为 A、S、a 三点一条直线，向量 \(\overrightarrow{SA}\) 和 \(\overrightarrow{Sa}\) 同向 / 反向，只差一个缩放系数 λ： \(\overrightarrow{Sa} = \lambda \cdot R \cdot \overrightarrow{SA}\) 这里新增两个概念，小白通俗解释：
- R：旋转矩阵 世界坐标系 XYZ 和相机自身 xyz 坐标轴朝向不一样（相机可能朝上、左转、倾斜），R 用来把世界向量旋转到相机自身坐标系；
- \(\lambda\)：比例系数 物体离镜头越远，\(\overrightarrow{SA}\) 越长，\(\lambda\) 只是缩放倍数，保证两条向量共线
