Rust图像处理第16节-曼德博集合 Mandelbrot：用一行公式画出无限细节

曼德博集合 Mandelbrot：四个步骤学会算法

🦀 Rust + WASM 实战系列第 16 篇阅读时间：约 6 分钟 | 实战可运行

📌 写在前面

前三部分做的所有算法都是**"对每个像素 → 用某种公式算出颜色"**------几何变换是改坐标，卷积是算加权和，亮度是改 RGB 值。

从这一篇开始，进入全新的领域 ------分形：

对每个像素 → 在复平面迭代 → 根据迭代次数着色

公式超简单：
$zn+1 =zn2+c,z0=0 z_{n+1} = z_n^2 + c, \quad z_0 = 0$ zn+1=zn2+c,z0=0

但它生成的图案是无限的、自相似的、无限复杂的------这就是 Mandelbrot 集合。

这一篇不讲历史，不讲分形几何理论 ------只讲怎么算。跟着算法一步步走，看一个像素怎么变成颜色。

🚀 TL;DR

整个算法 4 步：

r 复制代码

① 像素 → 复数 c              （算一个数字 c）
② 公式 z = z² + c            （z 反复变）
③ 什么是"逃逸"                （z 大到一定程度就停）
④ 颜色怎么定                  （按 iter 涂颜色）

核心代码就 7 行：

rust 复制代码

while iter < 200 && (zr*zr + zi*zi) < 4.0 {
    let new_zr = zr*zr - zi*zi + c_re;
    let new_zi = 2.0*zr*zi + c_im;
    zr = new_zr; zi = new_zi;
    iter += 1;
}

600×600 画布 + 200 步 ≈ 7200 万次浮点运算------WASM 比 JS 快 5~10 倍。

📖 目录

[像素 → 复数](#像素 → 复数 "#%E4%B8%80%E5%83%8F%E7%B4%A0--%E5%A4%8D%E6%95%B0")
[公式 z = z² + c 怎么算](#公式 z = z² + c 怎么算 "#%E4%BA%8C%E5%85%AC%E5%BC%8F-z--z%C2%B2--c-%E6%80%8E%E4%B9%88%E7%AE%97")
什么是"逃逸"
颜色怎么定
跟着一个像素走一遍算法
关键代码
前端效果展示
踩坑提醒

一、像素 → 复数

画布和复平面

画布是 $600×600600 \times 600$ 600×600 个离散的 像素网格，每个像素是整数 $(px,py)(\text{px}, \text{py})$ (px,py)。

复平面是连续的 二维实数平面，每个点是 $(a,b)(a, b)$ (a,b) 实数。

我们要给每个像素 $(px,py)(\text{px}, \text{py})$ (px,py) 对应到一个复数 $c=a+bic = a + bi$ c=a+bi。

映射公式

$cre =centerx+ px−w/2zoom cim =centery+ py−h/2zoom \begin{aligned} c_{\text{re}} &= \text{center}$ x + \frac{\text{px} - w/2}{\text{zoom}} \\ c{\text{im}} &= \text{center}_y + \frac{\text{py} - h/2}{\text{zoom}} \end{aligned} crecim=centerx+zoompx−w/2=centery+zoompy−h/2

参数	含义
$centerx \text{center}_x$ centerx, $centery \text{center}_y$ centery	画布中心对应复平面哪个点
$zoom\text{zoom}$ zoom	缩放倍率（多少像素 = 1 个复平面单位）

例子（取 $center=(−0.5,0)\text{center} = (-0.5, 0)$ center=(−0.5,0)， $zoom=200\text{zoom} = 200$ zoom=200）：

像素位置	$cre c_{\text{re}}$ cre	$cim c_{\text{im}}$ cim	复数 $cc$ c
$(300,300)(300, 300)$ (300,300) 画布中心	$−0.5-0.5$ −0.5	$00$ 0	$−0.5+0i-0.5 + 0i$ −0.5+0i
$(0,0)(0, 0)$ (0,0) 左上角	$−2-2$ −2	$−1.5-1.5$ −1.5	$−2−1.5i-2 - 1.5i$ −2−1.5i
$(599,599)(599, 599)$ (599,599) 右下角	$≈1\approx 1$ ≈1	$≈1.5\approx 1.5$ ≈1.5	$1+1.5i1 + 1.5i$ 1+1.5i

默认 center 为什么是 (-0.5, 0)？

曼德博集合整体偏左 ------主体在 c ∈ [-2, 0.25]。把画布中心定在 (-0.5, 0)，集合刚好被框在画布中间。

如果用 center=(0, 0)，集合会跑到画布左边，右边一大片空白。

代码

rust 复制代码

let inv_zoom = 1.0 / zoom;
for py in 0..600 {
    for px in 0..600 {
        let c_re = center_x + (px as f64 - 300.0) * inv_zoom;
        let c_im = center_y + (py as f64 - 300.0) * inv_zoom;
        // ... 后面用这个 c ...
    }
}

二、公式 z = z² + c 怎么算

z 是复数

复数 $z=zr+zi⋅iz = \text{zr} + \text{zi} \cdot i$ z=zr+zi⋅i，两部分：
$zr =实部（普通的数） zi =虚部（带 i 的部分，i2=−1） \begin{aligned} \text{zr} &= \text{实部（普通的数）}\\ \text{zi} &= \text{虚部（带 } i \text{ 的部分，} i^2 = -1 \text{）} \end{aligned}$ zrzi=实部（普通的数）=虚部（带 i 的部分，i2=−1）

比如 $z=3+4iz = 3 + 4i$ z=3+4i 意思是 $zr=3\text{zr} = 3$ zr=3， $zi=4\text{zi} = 4$ zi=4。

复数乘法公式

复数乘法有一个固定公式：
$(a+bi)×(a+bi)=(a2−b2)+2abi(a + bi) \times (a + bi) = (a^2 - b^2) + 2abi$ (a+bi)×(a+bi)=(a2−b2)+2abi

实部： $a2−b2a^2 - b^2$ a2−b2
虚部： $2ab2ab$ 2ab

套用到 $z2z^2$ z2

设 $z=zr+zi⋅iz = \text{zr} + \text{zi} \cdot i$ z=zr+zi⋅i，代入上面的公式（ $a=zra = \text{zr}$ a=zr， $b=zib = \text{zi}$ b=zi）：
$Re(z2) =zr2−zi2 Im(z2) =2⋅zr⋅zi \begin{aligned} \text{Re}(z^2) &= \text{zr}^2 - \text{zi}^2 \\ \text{Im}(z^2) &= 2 \cdot \text{zr} \cdot \text{zi} \end{aligned}$ Re(z2)Im(z2)=zr2−zi2=2⋅zr⋅zi

再加 $cc$ c

$Re(z2+c) =(zr2−zi2)+cre Im(z2+c) =(2⋅zr⋅zi)+cim \begin{aligned} \text{Re}(z^2 + c) &= (\text{zr}^2 - \text{zi}^2) + c_{\text{re}} \\ \text{Im}(z^2 + c) &= (2 \cdot \text{zr} \cdot \text{zi}) + c_{\text{im}} \end{aligned}$ Re(z2+c)Im(z2+c)=(zr2−zi2)+cre=(2⋅zr⋅zi)+cim

代码

rust 复制代码

let new_zr = zr * zr - zi * zi + c_re;   // 实部公式
let new_zi = 2.0 * zr * zi + c_im;       // 虚部公式
zr = new_zr;
zi = new_zi;

这两行就是 $z=z2+cz = z^2 + c$ z=z2+c 的代码版------把一行公式拆成"实部"和"虚部"两部分。

用 $c=0.5c = 0.5$ c=0.5（纯实数）验证

步骤	$zz$ z	$z2z^2$ z2	$z2+cz^2 + c$ z2+c
0	$00$ 0	$00$ 0	$0.50.5$ 0.5
1	$0.50.5$ 0.5	$0.250.25$ 0.25	$0.750.75$ 0.75
2	$0.750.75$ 0.75	$0.56250.5625$ 0.5625	$1.06251.0625$ 1.0625

虚部一直是 0------因为 $cc$ c 是纯实数，从 0 出发永远不会有虚部。

三、什么是"逃逸"

概念

迭代过程中，z 越算越大 → "逃逸"（爆炸到无穷）。

我们关心的是"z 在变大的过程中超过多少就算跑飞了"。

为什么阈值是 2？

关键观察：复数乘法会让模长平方。
$∣z2∣=∣z∣⋅∣z∣=∣z∣2|z^2| = |z| \cdot |z| = |z|^2$ ∣z2∣=∣z∣⋅∣z∣=∣z∣2

也就是说， $∣z∣=3|z| = 3$ ∣z∣=3 时，下一步 $∣z2∣=9|z^2| = 9$ ∣z2∣=9。

如果某一步 $∣z∣>2|z| > 2$ ∣z∣>2 ，那 $∣z2∣>4|z^2| > 4$ ∣z2∣>4，下一步 $∣z4∣>16|z^4| > 16$ ∣z4∣>16，再下一步 $>256> 256$ >256......

指数级爆炸，再也回不来。

所以 $∣z∣>2|z| > 2$ ∣z∣>2 一定跑飞------定 2 就够了。

为什么代码里写 `< 4.0`？

$∣z∣>2|z| > 2$ ∣z∣>2 等价于 $∣z∣2>4|z|^2 > 4$ ∣z∣2>4，等价于 $zr2+zi2>4\text{zr}^2 + \text{zi}^2 > 4$ zr2+zi2>4。

但 $zr2+zi2 \sqrt{\text{zr}^2 + \text{zi}^2}$ zr2+zi2 比 $zr2+zi2\text{zr}^2 + \text{zi}^2$ zr2+zi2 慢几倍 ------所以我们省掉 sqrt，直接判断平方和：
$zr2+zi2<4 ⟺ ∣z∣<2 ⟺ 还没逃逸\text{zr}^2 + \text{zi}^2 < 4 \iff |z| < 2 \iff \text{还没逃逸}$ zr2+zi2<4⟺∣z∣<2⟺还没逃逸

四、颜色怎么定

每个像素迭代完后得到一个 iter（0~200 之间）。根据 iter 决定涂什么颜色。

为了直观，我们用 5 色分类（不是渐变，方便表格对照）：

迭代次数 iter	颜色	含义
1 ~ 4	红色	跑飞快（1~4 步就逃）
5 ~ 9	橙色	较快
10 ~ 29	黄色	中等
30 ~ 99	绿色	较慢
100 ~ 199	蓝色	很慢（接近集合边缘）
200	黑色	200 步都没逃出（在集合内）

记忆口诀：

python 复制代码

iter 越小 → 跑得越快 → 颜色越亮（红橙）
iter 越大 → 跑得越慢 → 颜色越深（蓝）
iter = 200 → 不跑 → 黑色

颜色 vs 集合边界的关系：

makefile 复制代码

              远离边界           接近边界        在边界内
iter:           1                  100             200
颜色:           红 ──────────→ 蓝 ──────────→ 黑

五、跟着一个像素走一遍算法

选 画布中心 (300, 300) ，对应 c = -0.5 + 0i：

ini 复制代码

z = 0 + 0i

逐行迭代 + 颜色判定

步骤	zr	zi	zr² + zi²	还在算？	如果停 → 颜色
0	0	0	0	✓	-
1	-0.5	0	0.25	✓	1 步 →红
2	-0.25	0	0.0625	✓	2 步 →红
3	-0.4375	0	0.191	✓	3 步 →红
4	-0.309	0	0.095	✓	4 步 →红
5	-0.405	0	0.164	✓	5 步 →橙
...	...	...	...	✓	一直在 $-1, 1$ 之间晃
50	-0.358	0	0.128	✓	50 步 →绿
...	...	...	...	✓	...
199	-0.367	0	0.135	✓	199 步 →蓝
200	-0.367	0	0.135	✗ 达到上限	黑色（在集合内）

结论：c = -0.5 永不逃 → 涂黑色。

再选另一个像素 c = 0.5（画布中心偏右）：

步骤	zr	zr² + zi²	还在算？	如果停 → 颜色
0	0	0	✓	-
1	0.5	0.25	✓	1 步 →红
2	0.75	0.5625	✓	2 步 →红
3	1.0625	1.129	✓	3 步 →红
4	1.629	2.654	✓	4 步 →红
5	3.154	9.95 > 4	✗逃了！	红色（5 步就逃，最亮的红）

结论：c = 0.5 5 步就跑飞 → 涂红色。

算法总结

ruby 复制代码

对每个像素 (px, py):
    1. 像素 → 复数 $c$              ← 第 ① 节
2. $z = 0$
3. 重复：
   - if $\text{zr}^2 + \text{zi}^2 > 4$：停止  ← 第 ③ 节
   - $z = z^2 + c$                       ← 第 ② 节
4. 用 $\text{iter}$ 涂颜色              ← 第 ④ 节

六、关键代码

rust 复制代码

#[wasm_bindgen]
pub fn mandelbrot(
    width: u32, height: u32,
    center_x: f64, center_y: f64, zoom: f64,
    max_iter: u32, palette: u32,
) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let mut pixels = vec![0u8; w * h * 4];
    let inv_zoom = 1.0 / zoom;

    for py in 0..h {
        for px in 0..w {
            // ① 像素 → 复数 c
            let c_re = center_x + (px as f64 - w as f64 / 2.0) * inv_zoom;
            let c_im = center_y + (py as f64 - h as f64 / 2.0) * inv_zoom;

            // ②③ 迭代 + 逃逸判断
            let mut zr = 0.0;
            let mut zi = 0.0;
            let mut iter = 0;
            while iter < max_iter && (zr * zr + zi * zi) < 4.0 {
                let new_zr = zr * zr - zi * zi + c_re;
                let new_zi = 2.0 * zr * zi + c_im;
                zr = new_zr;
                zi = new_zi;
                iter += 1;
            }

            // ④ 涂色（按 iter 分桶）
            let (r, g, b) = color_from_iter(iter, max_iter, palette);
            let idx = (py * w + px) * 4;
            pixels[idx]     = r;
            pixels[idx + 1] = g;
            pixels[idx + 2] = b;
            pixels[idx + 3] = 255;
        }
    }

    pixels
}

核心循环 7 行。

涂色函数（按上面 ④ 节的分桶）

rust 复制代码

fn color_from_iter(iter: u32, max_iter: u32, palette: u32) -> (u8, u8, u8) {
    if iter >= max_iter {
        return (0, 0, 0);   // 黑：200 步都没逃
    }
    let t = iter as f64 / max_iter as f64;  // 0~1
    match palette {
        0 => fire(t),       // 经典红橙黄
        1 => ocean(t),      // 蓝色系
        2 => forest(t),     // 绿色系
        _ => grayscale(t),  // 灰度
    }
}

fn fire(t: f64) -> (u8, u8, u8) {
    let r = (255.0 * (1.0 - (1.0 - t).powi(2))) as u8;
    let g = (255.0 * t.powi(2)) as u8;
    let b = (255.0 * (t * 4.0).min(1.0) * t.powi(3) * 4.0) as u8;
    (r, g, b)
}

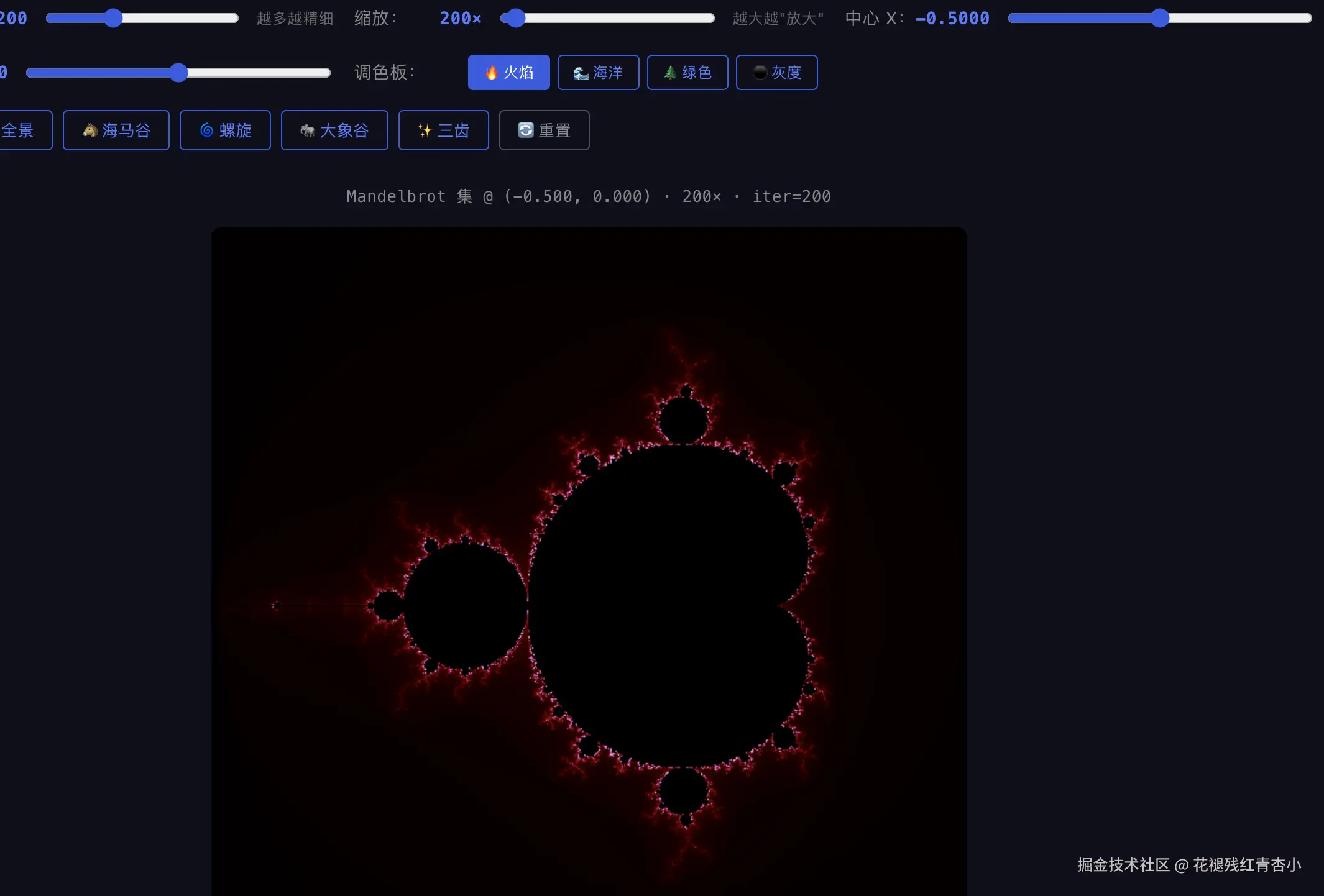

七、前端效果展示

八、必须用 WASM

1. 性能坑：JS 跑不动，必须用 WASM

总工作量：
$600×600=360,000 像素600 \times 600 = 360{,}000 \text{ 像素}$ 600×600=360,000 像素

每个像素平均迭代 $∼50\sim 50$ ∼50 次，总浮点运算 $≈7200\approx 7200$ ≈7200 万次。

实测：

实现	耗时	体感
纯 JS	800~1500 ms	卡顿
WASM (Rust)	100~200 ms	流畅

加速 5~10 倍 。Mandelbrot 是 CPU 密集型算法，JS 原生跑不动------必须用 WASM。

一句话总结

Mandelbrot 算法五步：

① 像素 → 复数 c ② 公式 z = z² + c（代码拆成实部/虚部两行） ③ 逃逸判断：|z|² > 4（即 |z| > 2） ④ 颜色：iter 小 → 红，iter 大 → 蓝，iter=200 → 黑 ⑤ 跟着 c = -0.5（涂黑）和 c = 0.5（涂红）走一遍

整个代码核心 7 行，WASM 比 JS 快 5~10 倍。
