一、效率损失的根源：从电路拓扑到工程实践
在太阳能离网照明系统中，控制器充电电路的效率直接决定着系统整体性能。实际工程中，即便光伏组件与蓄电池规格匹配得当，充电电路的能量损耗仍可能达到总发电量的15%-25%。这些损耗主要分布在以下环节：
1. PWM充电模式的固有缺陷
PWM（脉宽调制）控制器通过开关管斩波实现电压调节，其本质是"强制降压"过程。当光伏板工作电压（Vmp）为18V，蓄电池电压为12V时，PWM模式实际仅利用光伏板部分功率（约66%），剩余能量以热量形式消耗在开关管和线路阻抗上。实测数据显示：在标准日照条件下，PWM控制器充电效率通常为70%-80%，且随蓄电池电压升高而进一步下降。
2. MPPT的"软"瓶颈
MPPT（最大功率点跟踪）控制器理论上可实现95%以上的充电效率，但实际工程中存在三项关键损耗：一是DC/DC变换器的开关损耗（约3%-5%），二是MPPT算法采样延迟导致的跟踪误差（约2%-4%），三是电路寄生参数（电感ESR、电容漏电流）造成的热损耗。尤其在弱光条件下（如阴天或早晚），MPPT算法的动态响应能力不足，会使效率骤降至60%以下。
3. 工程现场的"隐形杀手"
线损 ：当光伏板与控制器间距超过10米时，若选用2.5mm²以下线缆，线路电阻可达0.1-0.2Ω，按10A充电电流计算，线损功率达10-20W。
接触阻抗 ：接线端子氧化、松动或规格不匹配，可产生0.05-0.1Ω接触电阻，形成局部高温点，加速端子老化。
散热不良：MOSFET和电感工作时温度每升高10℃，导通电阻（Rds(on)）增加约30%，形成恶性循环。
二、工程优化方向：从设计到选型的全链条改进
1. 电路拓扑选择策略
低压小功率系统（<200W） ：优先采用同步整流Buck拓扑，将续流二极管替换为MOSFET，可降低约2%的整流损耗。同步整流技术在中低功率段的效率优势明显，且成本增量有限。
中高压大功率系统（>500W） ：推荐LLC谐振变换器，其ZVS（零电压开关）特性可实现98%以上的满载效率。但需注意：LLC拓扑对负载范围敏感，需配合宽范围MPPT算法使用，否则轻载效率会显著下降。
混合架构：对于要求宽电压输入（12V-48V系统兼容）的场景，可采用Buck-Boost+MPPT双级架构，前级MPPT级优化光伏利用率，后级Buck-Boost实现蓄电池电压匹配。实测表明，该架构在宽输入电压范围内效率可维持在92%-95%。
2. 关键元器件选型优化

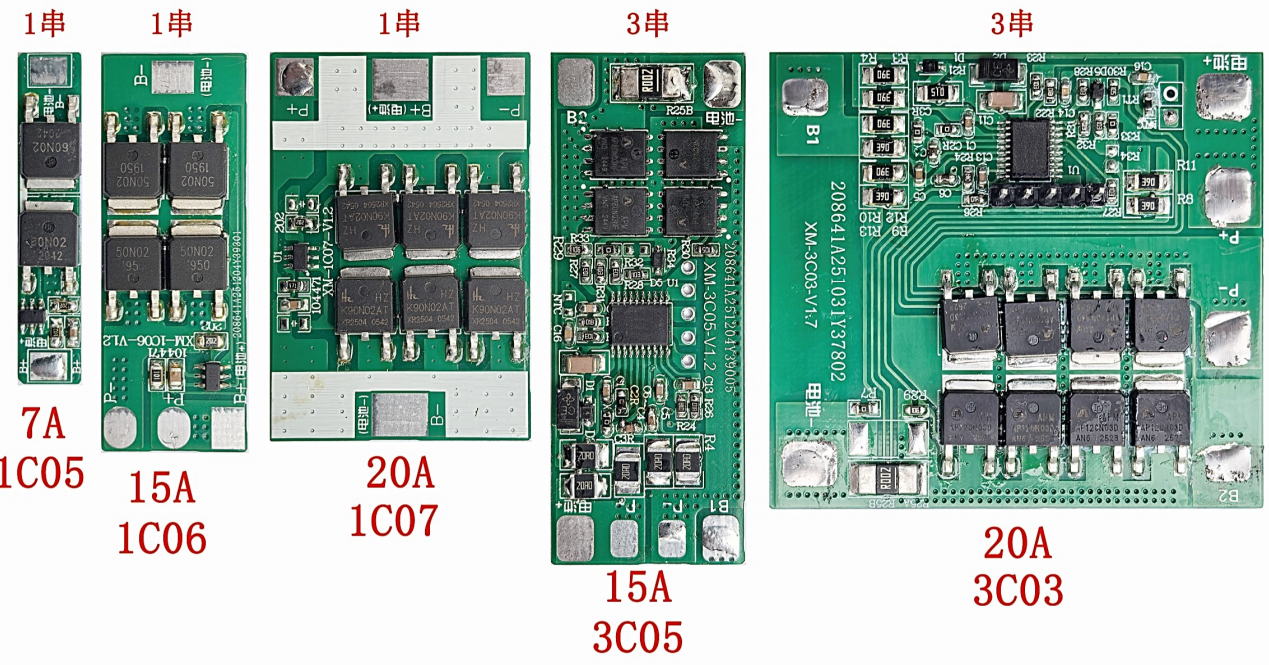

MOSFET ：低电压系统（12V/24V）选Rds(on)≤5mΩ的SOT-23或DFN封装管，高电压系统（48V以上）选CoolMOS或SiC MOSFET，其开关损耗仅为常规MOS的1/3。需注意：大电流场景下，多个MOSFET并联可有效降低导通损耗，但需做好均流设计。
电感 ：采用铁硅铝磁芯，在保证饱和电流的前提下，使电感在10%-100%负载范围内均处于非饱和区间。铁硅铝磁芯的损耗仅为铁氧体磁芯的1/4，特别适合连续充电场景。
电容：输入输出电容选用低ESR（≤10mΩ）的MLCC或铝聚合物电容，可减少纹波电流引起的发热。需要注意的是：MLCC电容存在DC偏压效应，实际容值随直流偏压升高而衰减，设计时需预留30%余量。
3. 工程布线与散热设计
线缆选择 ：光伏板至控制器的线缆按载流量计算后还需考虑压降约束，以压降≤3%为目标，可参照公式：S≥(2×L×I)/(57×ΔU)，其中L为线缆长度（米），I为充电电流（A），ΔU为允许压降（V）。例如：10米、10A、压降0.36V时，需选用4mm²线缆。
散热路径：将控制器安装于通风良好的光伏板背面或独立散热支架上，保证空气流通通道宽度≥30cm。采用铝基板或铜基板增强导热，实测表明：良好的散热设计可使MOSFET和电感长期工作在85℃以下，效率稳定在初始值的98%以上。
三、行业现状与趋势：效率提升的技术坐标
目前，国内太阳能控制器行业在充电效率方面已形成明确的技术梯度：
经济型产品 （批发价＜100元）：普遍采用PWM+线性稳压方案，效率70%-75%，主要应用于农村小型路灯、庭院灯等成本敏感场景。
中端产品 （100-300元）：普遍采用MPPT+Buck/Boost变换器，效率85%-90%，具备基本的多时段控制功能。
高性能产品（＞300元）：采用MPPT+同步整流+宽范围拓扑，效率可达93%-96%，并集成温度补偿、PV反接保护、蓄电池电压分段管理等功能。
值得注意的是，随着第三代半导体材料（SiC/GaN）成本下降，未来5年内，100W级控制器的充电效率有望突破97%，且成本增量控制在20%以内。国内如小满科技等研发型企业，已在宽范围MPPT算法和低损耗拓扑方面取得突破，其产品在弱光条件下的MPPT跟踪效率可维持在90%以上，显著优于传统方案。
四、工程选型避坑指南
效率标称的"文字游戏"：部分厂商标注的"最大效率"是在特定电压、特定温度、特定负载下测得，实际运行效率可能低5-10个百分点。选型时需重点关注：
是否提供"10%-100%负载效率曲线"
在0.5倍满功率条件下的标称效率
在蓄电池浮充电压（如13.8V/27.6V）下的实际效率
散热设计的"隐形成本"：若控制器外壳标注"IP65"但无散热鳍片，其功率受限于内部发热，建议降额30%使用。可靠方案应具备温度保护功能：当内部温度＞85℃时自动降功率，温度恢复后自动恢复。
MPPT"响应速度"陷阱：快速变化的云遮场景需要MPPT算法具备毫秒级响应能力。选型时建议查询产品是否通过国标GB/T 37665-2019《光伏控制器效率测试方法》中的"动态跟踪效率"测试项。
五、结语
太阳能控制器充电效率的提升，本质上是电路拓扑、元器件品质、热设计与控制算法协同优化的结果。对于工程技术人员而言，理解不同拓扑的效率边界、掌握关键元器件的选型逻辑、重视现场布线散热细节，是构建高可靠离网照明系统的核心能力。当前行业正从"能工作"转向"高效工作"，这不仅是技术升级的必然，也是实现光伏系统LCOE（平准化度电成本）最低化的工程实践方向。
【技术FAQ】
Q：12V系统中，PWM控制器和MPPT控制器效率差距有多大？
