STM32H743 + CMSIS-RTOS2 + Mongoose 网络协议栈移植教程

STM32H743 + CMSIS-RTOS2 + Mongoose 网络协议栈移植教程

一、概述

本文档详细介绍如何在 STM32H743 平台上移植 Mongoose 自带 TCP/IP 协议栈,配合 CMSIS-RTOS2(基于 FreeRTOS)实现网络通信功能。

硬件平台 :STM32H743 + LAN8720 PHY(RMII 接口)

软件栈 :STM32 HAL + CMSIS-RTOS V2 + Mongoose

功能特性:

  • 支持 DHCP 和静态 IP 两种模式
  • 网线拔插检测(PHY 链路状态轮询)
  • 运行时配置网络参数(保存至 Flash)
  • 网络状态事件回调

二、目录结构

复制代码
project_root/
├── app/                    # 应用代码
│   ├── mongoose_net.c      # Mongoose 网络管理模块(核心)
│   ├── mongoose_net.h      # 网络接口头文件
│   ├── main.c              # 主入口
│   ├── main.h              # 中断优先级定义
│   ├── FreeRTOSConfig.h    # FreeRTOS 配置
│   ├── app_param.h         # 网络参数结构体定义
│   ├── stm32h7xx_hal_msp.c # HAL MSP 初始化
│   └── bsp_system.c        # 系统初始化(MPU配置等)
├── mongoose/               # Mongoose 库
│   ├── mongoose.c          # Mongoose 主源码
│   └── mongoose_config.h   # Mongoose 配置文件
├── libraries/              # HAL/CMSIS 库
│   ├── STM32H7xx_HAL_Driver/
│   └── CMSIS/
├── freertos/               # FreeRTOS 源码
│   └── Source/
│       └── CMSIS_RTOS_V2/  # CMSIS-RTOS2 适配层
└── project/
    └── stm32_h7.sct        # 链接脚本

三、移植步骤

3.1 准备基础工程

  1. 使用 STM32CubeMX 生成基础工程:

    • 选择 STM32H743 系列芯片
    • 启用 ETH(RMII 模式)
    • 启用 FreeRTOS(CMSIS-RTOS V2 接口)
    • 配置时钟(系统时钟 400MHz,PLLN=100, PLLM=1, PLLP=2)
  2. 添加必要的 HAL 驱动文件到工程:

    • stm32h7xx_hal_eth.c
    • stm32h7xx_hal_rcc.c
    • stm32h7xx_hal_gpio.c

3.2 添加 Mongoose 库

  1. 下载 Mongoose 源码,将 mongoose.c 和 mongoose.h 放入 mongoose/ 目录

  2. 创建 mongoose_config.h 配置文件,关键配置如下:

c 复制代码
#define MG_ARCH                  MG_ARCH_CMSIS_RTOS2
#define MG_ENABLE_DRIVER_STM32H  1
#define MG_ENABLE_TCPIP          1
#define MG_ENABLE_TCPIP_DRIVER_INIT 0
#define MG_IO_SIZE               2048
#define MG_ENABLE_FREERTOS       1
#define NET_DRIVER_MDC_CR        4
#define NET_PHY_ADDR             0

#define __sync_synchronize()     __dsb(0xf)
#define MG_ETH_RAM  __attribute__((section(".RAM_D1")))

#define MGUID ((uint32_t *) 0x1ff1e800)
#define MG_SET_MAC_ADDRESS(mac)      \
  do {                               \
    mac[0] = 2;                      \
    mac[1] = MGUID[0] & 255;         \
    mac[2] = (MGUID[0] >> 10) & 255; \
    mac[3] = (MGUID[0] >> 19) & 255; \
    mac[4] = MGUID[1] & 255;         \
    mac[5] = MGUID[2] & 255;         \
  } while (0)

配置说明:

宏定义 说明
MG_ARCH_CMSIS_RTOS2 使用 CMSIS-RTOS2 架构适配
MG_ENABLE_DRIVER_STM32H 启用 STM32H 内置以太网驱动
MG_ENABLE_TCPIP_DRIVER_INIT 0 关键 :禁止 mg_mgr_init() 自动初始化驱动,手动调用 mg_tcpip_init()
NET_DRIVER_MDC_CR MDC 时钟分频(根据 PHY 调整,LAN8720 用 4)
NET_PHY_ADDR PHY 地址(LAN8720 默认 0)
MG_ETH_RAM DMA 描述符放入非缓存 RAM(.RAM_D1 段)
__sync_synchronize() ARMCC/Keil 编译器内存屏障,确保 DMA 操作的缓存一致性;GCC 编译器可替换为 __sync_synchronize() 或 __dsb(0xf)
MG_PHY_CLOCKS_MAC PHY 时钟源配置,LAN8720 使用 MAC 侧提供时钟;使用 DP83848 等需外部时钟的 PHY 时改为 MG_PHY_CLOCKS_PHY

3.3 配置链接脚本

在 .sct 文件中添加 .RAM_D1 段,必须放在非缓存 RAM 区域:

plaintext 复制代码
LR_IROM1 0x08000000 0x00200000  {
  ER_IROM1 0x08000000 0x00200000  {
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
  }

  RW_IRAM1 0x20000000 0x00020000  {  ; DTCM 128KB
   .ANY (+RW +ZI)
  }

  RW_IRAM2 0x24000000 0x00080000  {  ; AXI SRAM 512KB
   .ANY (+RW +ZI)
  }

  RW_IRAM3 0x30000000 0x00040000  {  ; SRAM1+SRAM2 256KB
   .ANY (+RW +ZI)
  }

  RW_IRAM4 0x30040000 0x00008000  {  ; SRAM3 32KB - Non-Cacheable
   *(.RAM_D1)                          ; DMA 描述符必须放这里!
  }

  RW_IRAM5 0x38000000 0x00010000  {  ; SRAM4 64KB
   *(.RAM_D2)
  }
}

关键 :.RAM_D1 段必须放在非缓存 RAM(SRAM3),否则 DMA 描述符缓存不一致会导致接收中断无法正常工作。

3.4 配置 MPU

在 bsp_system.c 中配置 MPU,确保 SRAM3 为非缓存:

c 复制代码
void mpu_config(void)
{
    MPU_Region_InitTypeDef MPU_InitStruct;
    HAL_MPU_Disable();

    /* SRAM3 - 非缓存区域,用于 DMA 描述符 */
    MPU_InitStruct.Enable = MPU_REGION_ENABLE;
    MPU_InitStruct.BaseAddress = 0x30040000;
    MPU_InitStruct.Size = ARM_MPU_REGION_SIZE_32KB;
    MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
    MPU_InitStruct.IsBufferable = MPU_ACCESS_NOT_BUFFERABLE;
    MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE;
    MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;
    MPU_InitStruct.Number = MPU_REGION_NUMBER2;
    HAL_MPU_ConfigRegion(&MPU_InitStruct);

    HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}

3.4.1 D-Cache 写透配置

在 stm32h7xx_hal_msp.c 的 HAL_MspInit() 中添加 D-Cache 写透配置,这对 ETH DMA 缓存一致性至关重要:

c 复制代码
void HAL_MspInit(void)
{
    __HAL_RCC_SYSCFG_CLK_ENABLE();
    HAL_NVIC_SetPriority(PendSV_IRQn, 15, 0);

    SCB_EnableICache();
    SCB_EnableDCache();
    SCB->CACR |= 1 << 2;
}

说明 :SCB->CACR |= 1 << 2 强制 D-Cache 写透模式,确保 CPU 写入的数据能立即写回内存,避免 DMA 读取到过期的缓存数据。

3.5 编写 ETH MSP 初始化

在 stm32h7xx_hal_msp.c 中实现 HAL_ETH_MspInit(),只做硬件初始化:

c 复制代码
void HAL_ETH_MspInit(ETH_HandleTypeDef* heth)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    if(heth->Instance==ETH)
    {
        __HAL_RCC_ETH1MAC_CLK_ENABLE();
        __HAL_RCC_ETH1TX_CLK_ENABLE();
        __HAL_RCC_ETH1RX_CLK_ENABLE();

        __HAL_RCC_GPIOC_CLK_ENABLE();
        __HAL_RCC_GPIOA_CLK_ENABLE();
        __HAL_RCC_GPIOB_CLK_ENABLE();

        /* RMII GPIO 配置 - AF11 */
        GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_4|GPIO_PIN_5;  /* PC1=MDC, PC4=RXD0, PC5=RXD1 */
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF11_ETH;
        HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

        GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_7;  /* PA1=REF_CLK, PA2=MDIO, PA7=CRS_DV */
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

        GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13;  /* PB11=TX_EN, PB12=TXD0, PB13=TXD1 */
        HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

        /* PHY 硬件复位 - PB0 */
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
        GPIO_InitStruct.Pin = GPIO_PIN_0;
        GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
        HAL_Delay(100);
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
        HAL_Delay(100);
    }
}

3.6 编写网络管理模块

创建 mongoose_net.h:

c 复制代码
#ifndef __MONGOOSE_NET_H__
#define __MONGOOSE_NET_H__

#include "stdint.h"

typedef enum {
    NET_LINK_DOWN = 0,
    NET_LINK_UP,
    NET_IP_READY
} net_link_state_t;

void mongoose_net_init(void);
void mongoose_net_task(void* param);
net_link_state_t mongoose_net_get_link_state(void);

#endif

创建 mongoose_net.c,这是移植的核心:

c 复制代码
#include "mongoose_net.h"
#include "mongoose.h"
#include "app_param.h"
#include "main.h"
#include <string.h>
#include <stdio.h>

ETH_HandleTypeDef heth;
#define NET_POLL_TIMEOUT_MS   100

struct mg_mgr g_mgr;
static struct mg_tcpip_if s_ifp;
static struct mg_tcpip_driver_stm32h_data s_driver_data;
static volatile net_link_state_t s_link_state = NET_LINK_DOWN;

static void net_event_handler(struct mg_tcpip_if* ifp, int ev, void* ev_data)
{
    switch (ev)
    {
    case MG_TCPIP_EV_STATE_CHANGE:
    {
        uint8_t state = ifp->state;
        switch (state)
        {
        case MG_TCPIP_STATE_DOWN:
            s_link_state = NET_LINK_DOWN;
            printf("[NET] Link DOWN\r\n");
            break;
        case MG_TCPIP_STATE_LINK_UP:
        case MG_TCPIP_STATE_UP:
            s_link_state = NET_LINK_UP;
            printf("[NET] Link UP\r\n");
            break;
        case MG_TCPIP_STATE_REQ:
            printf("[NET] DHCP requesting...\r\n");
            break;
        case MG_TCPIP_STATE_IP:
        {
            uint8_t* ip = (uint8_t*)&ifp->ip;
            printf("[NET] IP: %u.%u.%u.%u\r\n", ip[0], ip[1], ip[2], ip[3]);
        }
        break;
        case MG_TCPIP_STATE_READY:
            s_link_state = NET_IP_READY;
            printf("[NET] Network READY\r\n");
            break;
        }
        break;
    }
    }
}

void mongoose_net_init(void)
{
    uint8_t mac[6];
    const net_config_t* cfg = get_netif_param();

    heth.Instance = ETH;
    HAL_ETH_MspInit(&heth);
    HAL_SYSCFG_ETHInterfaceSelect(SYSCFG_ETH_RMII);
    HAL_NVIC_SetPriority(ETH_IRQn, PRO_ETH, 0);
    HAL_NVIC_EnableIRQ(ETH_IRQn);

    mg_mgr_init(&g_mgr);

    get_mac_param(mac);
    memcpy(s_ifp.mac, mac, 6);

    s_driver_data.mdc_cr = NET_DRIVER_MDC_CR;
    s_driver_data.phy_addr = NET_PHY_ADDR;
    s_driver_data.phy_conf = MG_PHY_CLOCKS_MAC;

    s_ifp.driver = &mg_tcpip_driver_stm32h;
    s_ifp.driver_data = &s_driver_data;

    if (cfg->dhcp)
    {
        s_ifp.ip = 0;
        s_ifp.mask = 0;
        s_ifp.gw = 0;
        s_ifp.enable_dhcp_client = true;
        printf("[NET] DHCP mode enabled\r\n");
    }
    else
    {
        s_ifp.ip = MG_IPV4(cfg->ip[0], cfg->ip[1], cfg->ip[2], cfg->ip[3]);
        s_ifp.mask = MG_IPV4(cfg->mask[0], cfg->mask[1], cfg->mask[2], cfg->mask[3]);
        s_ifp.gw = MG_IPV4(cfg->gw[0], cfg->gw[1], cfg->gw[2], cfg->gw[3]);
        s_ifp.enable_dhcp_client = false;
        printf("[NET] Static IP: %u.%u.%u.%u\r\n",
               cfg->ip[0], cfg->ip[1], cfg->ip[2], cfg->ip[3]);
    }

    s_ifp.fn = net_event_handler;
    mg_tcpip_init(&g_mgr, &s_ifp);
}

void mongoose_net_task(void* param)
{
    (void)param;
    for (;;)
    {
        mg_mgr_poll(&g_mgr, NET_POLL_TIMEOUT_MS);
    }
}

net_link_state_t mongoose_net_get_link_state(void)
{
    return s_link_state;
}

3.7 编写网络参数结构体

在 app_param.h 中定义网络配置结构体:

c 复制代码
typedef struct
{
    uint8_t dhcp;
    uint8_t ip[4];
    uint8_t mask[4];
    uint8_t gw[4];
} net_config_t;

typedef struct
{
    net_config_t net_config;
    uint8_t mac[6];
    // ... 其他参数
} app_param_t;

const net_config_t* get_netif_param(void);
void set_netif_param(net_config_t* netif_info);
void get_mac_param(uint8_t* mac);

3.8 主函数集成

在 main.c 中初始化 RTOS 并创建网络任务:

c 复制代码
#include "main.h"
#include "mongoose_net.h"
#include "cmsis_os2.h"
#include "app_param.h"

void init_task(void* param);

int main(void)
{
    HAL_Init();
    mpu_config();
    SystemClock_Config();
    dev_param_init();

    osKernelInitialize();

    const osThreadAttr_t init_attr = {
        .name       = "Init",
        .stack_size = 1024,
        .priority   = osPriorityAboveNormal,
    };
    osThreadNew(init_task, NULL, &init_attr);

    osKernelStart();
    for(;;);
}

void init_task(void* param)
{
    dbg_uart_init(115200);

    mongoose_net_init();

    const osThreadAttr_t net_attr = {
        .name       = "net",
        .stack_size = 8192,
        .priority   = osPriorityNormal2,
    };
    osThreadNew(mongoose_net_task, NULL, &net_attr);

    osThreadExit();
}

四、关键注意事项

4.1 严禁调用 HAL_ETH_Init()

这是最容易踩坑的地方!

HAL_ETH_Init() 会执行以下操作:

  1. ETH DMA 软件复位
  2. MAC 配置
  3. 设置 HAL DMA 描述符

而 mg_tcpip_driver_stm32h_init() 又会执行一次:

  1. ETH DMA 软件复位
  2. 设置 Mongoose 自己的 DMA 描述符

双重初始化会导致 ETH 状态不一致,RX 中断无法正常工作。

正确做法 :只调用 HAL_ETH_MspInit() 做硬件初始化。

4.2 ETH_IRQHandler 由 Mongoose 内部定义

ETH_IRQHandler 在 mongoose.c 中已经实现,负责接收中断处理,通过 mg_tcpip_qwrite 将数据推入队列。

不需要在 stm32h7xx_it.c 中重新定义。

4.3 中断优先级配置

c 复制代码
#define PRO_ETH         6

在 main.h 中定义 ETH 中断优先级为 6。由于 CMSIS-RTOS2 下 MG_ENABLE_ETH_IRQ() 为空宏,需要手动使能中断:

c 复制代码
HAL_NVIC_SetPriority(ETH_IRQn, PRO_ETH, 0);
HAL_NVIC_EnableIRQ(ETH_IRQn);

中断优先级必须低于 configMAX_SYSCALL_INTERRUPT_PRIORITY(FreeRTOSConfig.h 中配置为 5),否则中断中调用 FreeRTOS API 会出问题。

4.4 网络配置从 Flash 读取

网络配置(IP/MASK/GW/DHCP 模式)必须从 Flash 参数读取,不能硬编码在头文件中。

修改 mongoose_config.h,注释掉硬编码的 IP 宏:

c 复制代码
// IP/MASK/GW are read from Flash parameters at runtime
// Default to 0.0.0.0 (DHCP mode) via mongoose.h's default definitions

4.5 网络轮询任务栈大小

网络任务需要较大的栈空间(建议 8192 字节),因为 mg_mgr_poll() 内部会处理多种网络事件。


五、状态机说明

Mongoose 网络驱动每秒轮询 PHY 链路状态,状态变化时触发 MG_TCPIP_EV_STATE_CHANGE 事件:

状态值 状态宏 说明
0 MG_TCPIP_STATE_DOWN 物理链路断开(网线拔出)
1 MG_TCPIP_STATE_LINK_UP 物理链路已连接
2 MG_TCPIP_STATE_UP L2 层就绪
3 MG_TCPIP_STATE_REQ DHCP 请求中
4 MG_TCPIP_STATE_IP IP 已分配
5 MG_TCPIP_STATE_READY 完全就绪(网关 MAC 已解析)

六、模式切换

DHCP 模式

c 复制代码
s_ifp.ip = 0;
s_ifp.mask = 0;
s_ifp.gw = 0;
s_ifp.enable_dhcp_client = true;

静态 IP 模式

c 复制代码
s_ifp.ip = MG_IPV4(192, 168, 1, 100);
s_ifp.mask = MG_IPV4(255, 255, 255, 0);
s_ifp.gw = MG_IPV4(192, 168, 1, 1);
s_ifp.enable_dhcp_client = false;

运行时修改配置后,调用 set_netif_param() 保存到 Flash,重新上电生效。


七、快速上手示例

移植完成后,可通过以下示例快速验证网络功能:

7.1 创建简单的 HTTP 服务器

在 mongoose_net_init() 之后添加 HTTP 监听:

c 复制代码
#include "mongoose.h"

static void fn(struct mg_connection *c, int ev, void *ev_data, void *fn_data) {
    if (ev == MG_EV_HTTP_MSG) {
        struct mg_http_message *hm = (struct mg_http_message *) ev_data;
        mg_http_reply(c, 200, "", "Hello from STM32H743!\r\n");
    }
    (void) fn_data;
}

void mongoose_net_init(void)
{
    // ... 前面的初始化代码 ...

    mg_http_listen(&g_mgr, "http://0.0.0.0:80", fn, NULL);
    printf("[NET] HTTP server listening on port 80\r\n");
}

使用浏览器访问开发板 IP,即可看到 "Hello from STM32H743!" 响应。

7.2 创建 TCP Client 连接

c 复制代码
#include "mongoose.h"

static void tcp_fn(struct mg_connection *c, int ev, void *ev_data, void *fn_data) {
    if (ev == MG_EV_CONNECT) {
        if (((struct mg_connect_result *) ev_data)->is_success) {
            printf("[NET] TCP connected\r\n");
            mg_send(c, "Hello from STM32H743!\r\n", 24);
        } else {
            printf("[NET] TCP connect failed\r\n");
        }
    } else if (ev == MG_EV_READ) {
        printf("[NET] Received: %.*s\r\n", (int) c->recv.len, c->recv.buf);
    }
    (void) fn_data;
}

void start_tcp_client(void)
{
    mg_connect(&g_mgr, "tcp://192.168.1.10:8080", tcp_fn, NULL);
}

7.3 FreeRTOS 堆大小配置

Mongoose 需要动态分配内存用于网络连接和缓冲区,需确保 FreeRTOSConfig.h 中堆大小足够:

c 复制代码
#define configTOTAL_HEAP_SIZE    ((size_t)65536)

内存大的话,建议至少配置 64KB 堆空间。


八、调试技巧

  1. 串口日志 :通过 printf 输出网络状态变化
  2. 网线拔插测试 :观察 NET_LINK_DOWN / NET_LINK_UP 状态切换
  3. DHCP 获取测试 :连接路由器,观察 DHCP requesting... 和 IP assigned 日志

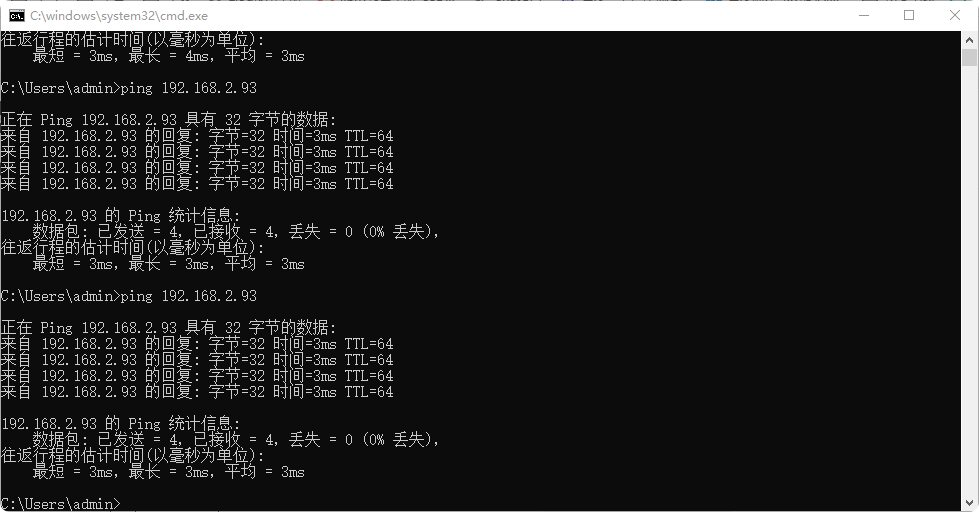

  4. 静态 IP 测试:设置静态 IP 后,用 ping 命令测试连通性

相关推荐
陌上花开缓缓归以20 小时前
linux核间通信和中断
arm开发
乐讯通物联网服务商3 天前
地下管网智能化监测:排水管网液位计联网难点与物联网卡落地方案
物联网·物联网卡·地下管网智能化监测
河北乐讯通物联网服务商3 天前
城市排水防涝智能化调度:调度终端联网痛点与物联网卡核心应用
物联网·物联网卡·城市排水防涝
TDengine (老段)3 天前
TDengine IDMP 功能点—数据接入
大数据·数据库·物联网·时序数据库·tdengine·涛思数据
隔窗听雨眠4 天前
净水机物联网平台的多模数据库落地实践
物联网·时序数据库·kwdb
数字新视界5 天前
机房动环监控系统在提升数据中心安全与效率中的创新应用
物联网·数据中心·数据中心基础设施管理·dcim管理系统·数据中心dcim
不脱发的程序猿5 天前
ESP32制作加热杯垫
嵌入式硬件·物联网·esp32·语音识别
数字新视界5 天前
数据中心DCIM管理系统助力提升机房管理效率与安全性
大数据·人工智能·物联网·信息与通信·动环监控系统
数字新视界5 天前
信创动环监控在机房环境管理中的智能化应用与实践分析
大数据·人工智能·物联网·信息与通信·动环监控系统
wx1qq1com7 天前
一桩带几台车:共享租赁桩位配比、取电与结算闭环设计
物联网·微信小程序·小程序
