STM32学习12--串口2收发数据包

小心亦新2026-07-12 17:35

本文编写代码，部门C语言复习，参考江科大，侵删！

一、状态机

1、定义：同一时间只能处在某一种固定状态，收到外部触发条件后，切换到另外一种状态，每个状态做固定动作。关键词如下：

有限：状态数量是固定可数的，不会无限多。状态必须提前定义，无法运行时新增。

单一：任意时刻，只有一个当前状态，不能多状态共存。

触发：必须有事件/条件才会切换状态，不会自己乱跳，即状态不会自动跳转；

举例：电灯

状态：1、灯灭；2、灯亮；

触发事件：按开关；

状态流转：

当前 =灯灭 +按开关→切换为灯亮；

当前=灯亮 +按开关→切换为灯灭；

2、四大组成要素

1）状态集合S：所有能存在的模式；（灭，亮）

2）输入/事件结合E：触发状态转换的信号、条件等；（按下开关）

3）状态转移规则T：当前状态+输入 →下一个状态；（灯灭 +按开关→灯亮，灯亮 +按开关→灯灭）

4）输出/动作A ：停留在这个状态要执行的行为；（亮状态输出"通电发光"，灭状态输出"断电"）；

3、两种经典状态机

1）Moore状态机：动作/输出只由当前状态决定，和输入无关，比如：灯，只要状态是"亮"，就一直发光，不管有没有按键输入；

2）Mealy状态机（常用）

动作/输出由当前状态+当前输入一起决定；比如电梯，状态：停靠1楼；输入：按下3楼按钮；动作：关门上行；即：同一个状态，输入不同，动作不一样。

4、常见逻辑

枚举列举所有状态→定义全局/结构体变量保存当前状态→循环里用switch判断当前状态，每个状态写对应的逻辑。这是最基础轮询式状态机，也是最通用的。

cpp 复制代码
typedef enum{

    State_Idle,//空闲
    State_Run,//运行
    State_Err//故障
}State;

State Curr_State = State_Idle;//定义全局变量初始化

int main()
{
	while(1)
	{
		switch(Curr_State)
		{
			case State_Idle:
                (*此处写空闲时的动作代码*）
				if(触发启动事件)
				{
					Curr_State = State_Run;//切换状态
				}
				break;
			case State_Run:
                (*此处写运行时的动作代码*）
				if(故障信号)
				{
					Curr_State = State_Err;
				}
                if(运行完成）
                    Curr_State = State_Idle
				break;
			case State_Err:
            (*此处写故障处理时的动作代码*）
				if(复位按键)
				{
					Curr_State = State_Idle;
				}
				break;
		}
	}
}

5、状态机优势

1）替代多层if-else，逻辑分层清晰，易维护；

2）不会出现逻辑卡死，分支混乱；

3）自带异常处理分支，出错统一跳转到错误状态复位；

4）适配中断、定时器、通信协议；

6、状态转移表（以3段式设备举例）

|-------|------|-------|---------|
| 当前状态 | 触发事件 | 下一个状态 | 该状态动作 |
| IDLE | 启动信号 | RUN | 待机、低功耗 |
| RUN | 完成信号 | IDLE | 正常工作 |
| RUN | 故障信号 | ERROR | 停止工作 |
| ERROR | 复位信号 | IDLE | 报警、清理故障 |

7、注意点

1）状态是静态模式 ，事件是动态触发信号；

2）状态不会自动跳转，必须满足条件才切换；

3）任何时刻只有一个当前状态，不存在同时处于两个状态；

4）有限状态机≠无限状态，状态必须提前定义好，不能动态新增；

二、串口接收HEX数据包和文本数据包

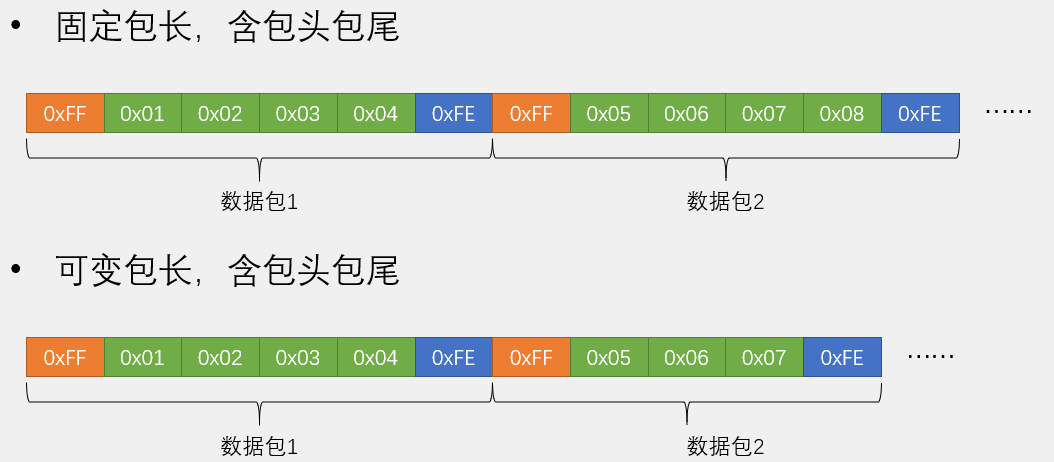

1、HEX数据包

1）固定包长：一整个数据包字节数固定不变。

包头：0xFF，起始标记，判断一帧开始；

包尾：0xFE：结束标记，判断一帧结束；

有效数据是中间的4个字节。

接收流程：

逐个字节接收，抓到字节0xFF，开始缓存→持续存入后续字节，直到遇到0xFE，停止接收→有效数据是中间4个字节；

2）可变长度数据包

包长度不固定，只靠包头+包尾来分割。格式：0xFF+任意长数据+0xFE

接收逻辑：收到0xFF，开始缓存数据，一直往后存，直到收到0xFE，就把这一段当成完整数据包；

可变包长坑点：如果有限数据里刚好包含了0xFF或0xFE，解析会错乱。

举例：0xFF,0x01,0xFE,0x02,0x03,0xFE，程序直接把0xFF~0xFE截断成一个包，剩下数据就错位了。即：数据和包头包尾重复，导致分包出错。

解决方法：

①限制有限数据的取值范围：不让数据出现0xFF、0xFE，只使用剩下的字节数据，从根源避免冲突；

②改用固定长度数据包：只要每个数据包字节长度固定，只靠包头+长度对齐，包尾可以不用，就不会错位。

2）程序编写（固定包长，含包头包尾）,接收4个字节数据

Serial初始化

cpp 复制代码
#include "Serial.h"

uint8_t Serial_RxPacket[4];
uint8_t Serial_TxPacket[4];
uint8_t Receive_Flag;
uint8_t Serial_State;

void Serial_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx |USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength =USART_WordLength_8b;
	USART_Init(USART1,&USART_InitStructure);
	USART_Cmd(USART1,ENABLE);
}
//标志位返回并清零
uint8_t Serial_RxFlag()
{
	if(Receive_Flag ==1)
	{
		Receive_Flag =0;
		return 1;
	}
	return 0;
}

 void USART1_IRQHandler()
 {
	 static uint8_t pRxNum;
	if(USART_GetITStatus(USART1,USART_IT_RXNE) ==SET)
	{

		if(Serial_State ==0)
		{
			if(USART_ReceiveData(USART1) ==0xFF)
			{
				Serial_State =1;
				pRxNum =0;
			}
		}
		else if(Serial_State ==1)
		{
			Serial_RxPacket[pRxNum] =USART_ReceiveData(USART1);
			pRxNum ++;
			if(pRxNum >=4)
			{
				pRxNum =0 ;
				Serial_State =2;
			}
		}
		else if(Serial_State ==2)
		{
			if(USART_ReceiveData(USART1) ==0xFE)
			{
				Serial_State =0;
				Receive_Flag =1;
			}
		}
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
	}
 }

main函数：

cpp 复制代码
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Serial.h"

int main()
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	OLED_Init();
	Serial_Init();
	OLED_ShowString(3,1,"RxPacket");

	while(1)
	{
		if(Serial_RxFlag() ==1)
		{
			OLED_ShowHexNum(4,1,Serial_RxPacket[0],2);
			OLED_ShowHexNum(4,4,Serial_RxPacket[1],2);
			OLED_ShowHexNum(4,7,Serial_RxPacket[2],2);
			OLED_ShowHexNum(4,10,Serial_RxPacket[3],2);
		}
	}
}

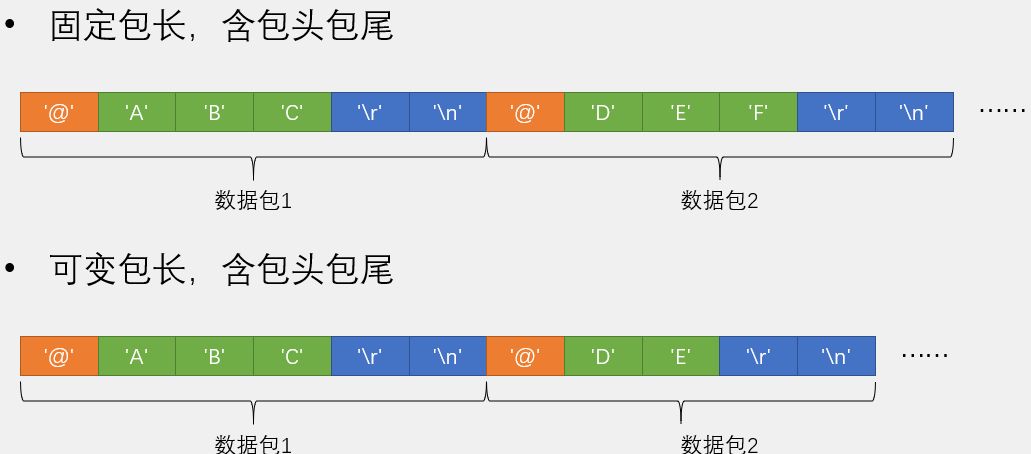

2、文本数据包

1）固定包长

整包字节总数严格固定，一整包=1字节包头+2字节数据+2字节包尾，总长：6个字符

接收逻辑：

找到包头@→再接收5个字符→收满6个字节，

2）可变包长（只靠包头+包尾分割）

格式：@+任意长度文本+\r\n，依靠@作为起始，\r\n作为结束切分字符串，但要避免文本内容里自带回车换行\r\n，否则会提前切断，数据乱序。

3）程序编写（可变包长，接收数据）

cpp 复制代码
#include "Serial.h"

char Serial_RxPacket[100];
uint8_t Receive_Flag;

void Serial_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitStructure);

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx |USART_Mode_Rx;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_WordLength =USART_WordLength_8b;
	USART_Init(USART1,&USART_InitStructure);
	USART_Cmd(USART1,ENABLE);
}
void Serial_SendByte(uint8_t Byte)
{
	USART_SendData(USART1,Byte);
	while(USART_GetFlagStatus(USART1,USART_FLAG_TXE) ==RESET);
}
 void Serial_SendString(char* String)
 {
	while(*String )
	{
		Serial_SendByte(*String++);
	}
 }

 void Serial_SendArray(uint8_t *Array,uint8_t Length)
 {
	uint8_t i=0;
	 for(i=0;i<Length;i++)
	 {
		Serial_SendByte(Array[i]);
	 }
 }

uint8_t Serial_RxFlag()
{
	if(Receive_Flag ==1)
	{
		Receive_Flag =0;
		return 1;
	}
	return 0;
}
 void USART1_IRQHandler()
 {
	 static uint8_t pRxNum =0;
	 static uint8_t Serial_State =0;
	if(USART_GetITStatus(USART1,USART_IT_RXNE) ==SET)
	{
        uint8_t GetData =USART_ReceiveData(USART1);
		if(Serial_State ==0)
		{
			if(GetData =='@')
			{
				Serial_State =1;
				pRxNum =0;
			}
		}
		else if(Serial_State ==1)
		{
			if(GetData =='\r')
			{
				Serial_State =2;
			}
			else
			{
				Serial_RxPacket[pRxNum] =GetData;
				pRxNum ++;
			}
		}
		else if(Serial_State ==2)
		{
			if(GetData=='\n')
			{
				Serial_State =0;
				Serial_RxPacket[pRxNum]= '\0';
				Receive_Flag =1;
			}
		}
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);
	}
 }

本文完！其他方式还在学习中......
