第3章：硬件架构与芯片方案

3.1 入门概述：TCU就是一台"车载迷你电脑"

想象一下，你把一台小型电脑塞进了一个坚固的金属盒子里，然后把它放到汽车座椅下面------这就是TCU（Telematics Control Unit，远程信息处理控制单元）。它必须在零下40度到零上85度的温度范围内正常工作，还要承受车辆行驶中的各种振动和电磁干扰。

如果把TCU比作一个"小机器人"，它的主要部件可以用人体来类比：

人体部位	TCU部件	功能说明
🧠 大脑	应用处理器（AP）	运行操作系统和应用程序，处理所有逻辑
👄👂 嘴巴和耳朵	通信基带/模组（Modem）	通过4G/5G网络发送和接收数据
👀 眼睛	GNSS模块	通过卫星信号确定车辆位置
📡 触角	天线系统	负责收发所有无线信号（蜂窝、GPS、WiFi、蓝牙）
🔒 安全锁	安全芯片（HSM）	保护密钥和敏感数据不被窃取
🔌 神经系统	CAN/以太网接口	与车内其他ECU通信
❤️ 心脏	电源管理（PMIC）	为所有部件提供稳定供电

所有这些部件被集成在一块PCB上，封装在大约 120mm × 80mm × 30mm 的金属外壳中，重量通常不超过200克。这样的"小盒子"却承载着车辆联网、远程控制、OTA升级、紧急救援等关键功能。

3.2 整体硬件架构

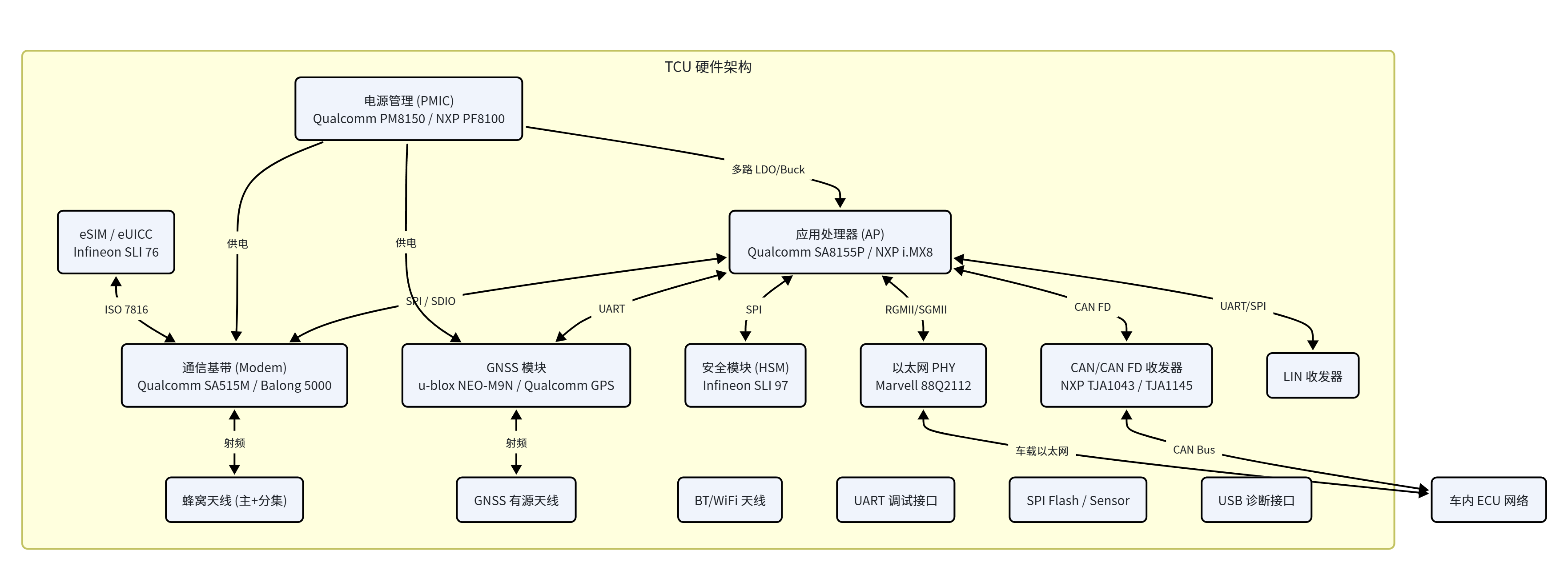

3.2.1 系统框图

以下是典型5G T-BOX的硬件架构框图：

3.2.2 单芯片 vs 双芯片架构

当前TCU硬件架构主要分为两大流派：

方案一：集成 SoC 方案（单芯片）

将应用处理器（AP）和通信基带（Modem）集成在同一颗芯片中。

复制代码

┌─────────────────────────────────────────┐
│           集成 SoC 芯片                   │
│  ┌──────────┐    ┌───────────────────┐  │
│  │    AP     │    │   Modem (BP)      │  │
│  │  Cortex-A │◄──►│  LTE/5G 基带      │  │
│  │  GPU/DSP  │    │  协议栈            │  │
│  └──────────┘    └───────────────────┘  │
│  ┌──────────────────────────────────┐   │
│  │     共享内存 / 片上总线             │   │
│  └──────────────────────────────────┘   │
└─────────────────────────────────────────┘

代表方案：Qualcomm SA515M（集成AP+5G Modem）、HiSilicon Balong V200

特性	优势	劣势
成本	BOM成本低，无需外挂基带芯片	单芯片故障导致整板失效
功耗	片内通信功耗低	灵活性差，难以独立升级
集成度	PCB面积小	AP和Modem强耦合
开发	一站式SDK	依赖单一供应商

方案二：分立方案（双芯片）

应用处理器和通信模组分别独立，通过高速接口连接。

复制代码

┌──────────────┐   USB 3.0 / SDIO    ┌──────────────────┐
│     AP        │◄──────────────────►│   通信模组         │
│  Cortex-A72   │                     │  Qualcomm SDX55   │
│  NXP i.MX8    │                     │  或 Quectel AG55x │
│  GPU + DSP    │                     │  5G NR Modem      │
└──────────────┘                     └──────────────────┘

代表方案：NXP i.MX8 + Quectel AG55xQ、Renesas R-Car + Fibocom FG370

特性	优势	劣势
灵活性	AP和Modem可独立选型/升级	PCB面积较大
供应链	双供应商降低风险	BOM成本较高
定制化	AP可跑丰富OS和应用	接口匹配需额外设计
可靠性	单模块故障可热插拔维修	整体功耗略高

3.2.3 电源管理与功耗预算

TCU的电源管理是设计难点之一------车辆熄火后TCU不能立即断电，需要保持低功耗监听状态以响应远程唤醒。

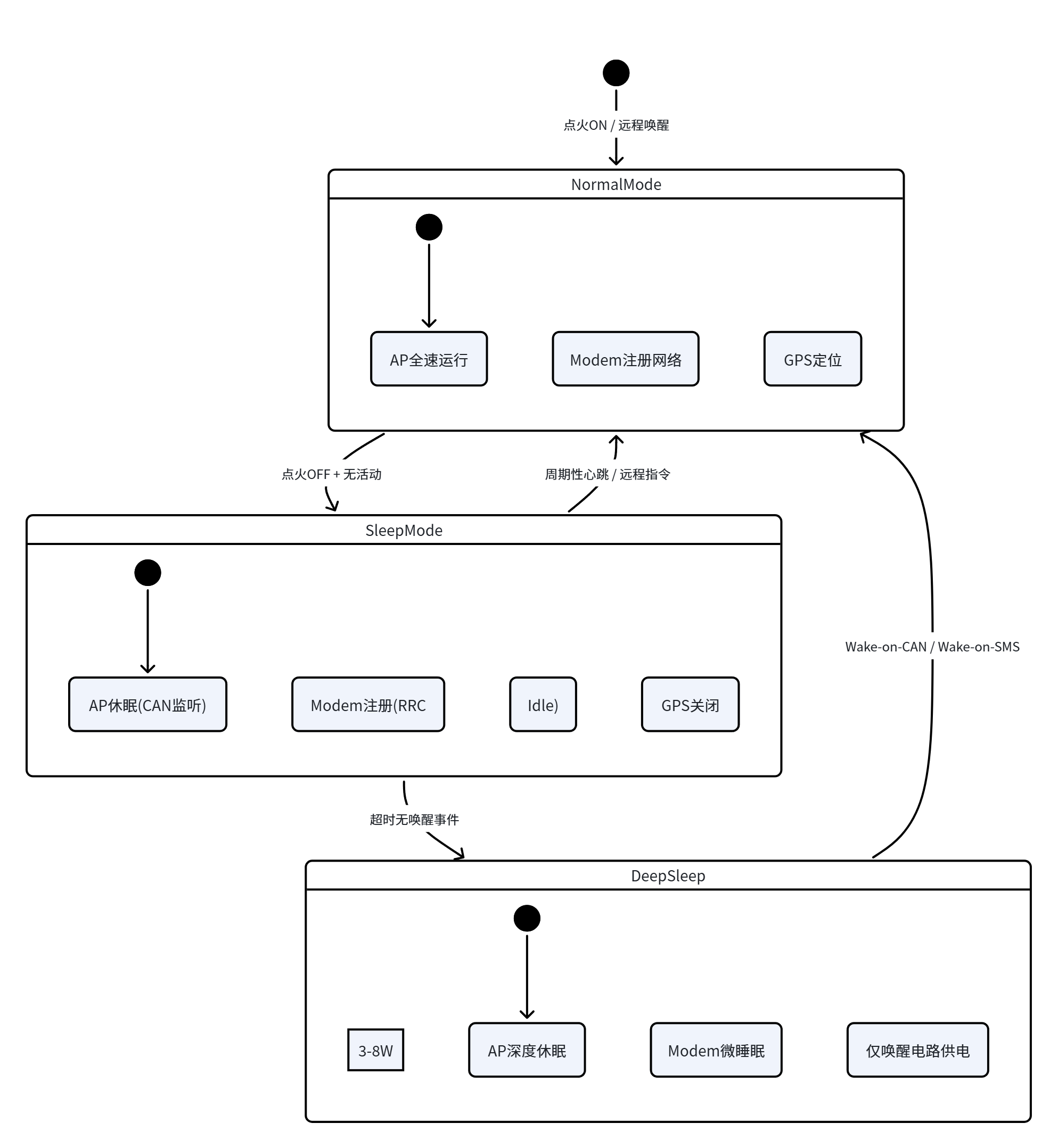

功耗状态机：

典型功耗预算（5G T-BOX）：

工作模式	AP	Modem	GNSS	CAN PHY	其他	总功耗
正常模式（5G连接）	2.5W	4.0W	0.5W	0.1W	0.4W	7.5W
正常模式（4G连接）	2.5W	2.0W	0.5W	0.1W	0.4W	5.5W
休眠模式（CAN监听）	0.02W	0.15W	OFF	0.02W	0.01W	0.2W
深度休眠	OFF	0.01W	OFF	0.005W	0.005W	0.02W

唤醒源设计：

唤醒源	触发条件	唤醒延时	典型应用
Wake-on-CAN	CAN总线特定报文	<100ms	ECU请求TCU响应
Wake-on-SMS	收到短信	1-3s	远程控制指令
Wake-on-RTC	定时器到期	<10ms	周期性心跳上报
Wake-on-DIO	外部GPIO中断	<5ms	硬件按键/ACC信号
Wake-on-ETH	以太网WoL包	<50ms	以太网唤醒事件

3.3 应用处理器（AP）选型

3.3.1 主流AP芯片方案概览

Qualcomm SA8155P / SA8295P（高端）

SA8155P（第三代骁龙汽车数字座舱平台）和SA8295P（第四代）是目前车载信息娱乐和TCU融合方案的旗舰SoC。SA8295P采用5nm制程，集成8核Kryo Gold/Silver CPU、Adreno 690 GPU、Hexagon DSP，支持多达8路摄像头输入和多路显示输出。

TCU融合场景：座舱域控 + TCU功能集成在一颗SoC上
优势：高性能AI推理、丰富多媒体能力、成熟的Android Automotive生态
劣势：功耗较高（典型15W），需配合独立Modem模组

NXP i.MX 8QuadXPlus（中端）

i.MX 8QuadXPlus是NXP面向车载TCU/网关的中高端SoC，集成4核Cortex-A35 + Cortex-M4，车规级认证（AEC-Q100 Grade 3），功耗低（典型2W），非常适合纯TCU应用。

优势：低功耗、长生命周期支持（15年+）、丰富车载接口
劣势：算力有限，不适合座舱融合

Renesas R-Car M3 / R-Car N2（日系首选）

Renesas R-Car系列是丰田、本田、日产等日系OEM的首选方案。R-Car N2集成双核Cortex-A55 + Cortex-M33，支持Hypervisor实现多OS隔离。

优势：日系OEM长期信任、优秀的功能安全支持（ASIL-B）、低功耗
劣势：生态相对较封闭

TI Jacinto TDA4VM（ADAS + 连接性）

TDA4VM集成Cortex-A72 + C7x DSP + MMA深度学习加速器，主要面向ADAS域控，但也可用于需要ADAS+TCU融合的场景。

优势：强大AI算力、TI自研ISP
劣势：作为纯TCU使用时性价比不高

3.3.2 AP芯片通信接口对比

测试工程师关注点：以下表格中的通信接口直接决定了测试方案设计------CAN通道数影响总线负载测试策略，以太网端口影响DoIP诊断和SOTA测试，UART/SPI/USB影响调试和固件升级方案。

参数	Qualcomm SA8155P	Qualcomm SA8295P	NXP i.MX 8QuadXPlus	Renesas R-Car M3	Renesas R-Car N2	TI TDA4VM
制程	7nm	5nm	28nm	16nm	12nm	7nm
CPU核心	8核 Kryo 485	8核 Kryo Gold/Silver	4×A35 + M4	2×A57 + 4×A53	2×A55 + M33	2×A72 + 7×C7x
GPU	Adreno 640	Adreno 690	GC7000Lite	GC860	GC7000	PowerVR
CAN/CAN FD 通道	3路 CAN FD	4路 CAN FD	3路 CAN FD	2路 CAN	2路 CAN FD	2路 CAN FD
以太网 100BASE-T1	2路	3路	1路	1路	2路	1路
以太网 1000BASE-T1	1路（RGMII）	2路（RGMII）	1路（RGMII）	1路（RGMII）	1路（SGMII）	1路（RGMII）
UART	6路	8路	4路	5路	5路	4路
SPI	3路 QSPI	4路 QSPI	2路 ECSPI	2路 MSIOF	3路 RSPI	3路 SPI
USB	USB 3.1 ×1 + USB 2.0 ×1	USB 3.1 ×2	USB 3.0 ×1 + USB 2.0 ×1	USB 3.0 ×1 + USB 2.0 ×1	USB 3.1 ×1 + USB 2.0 ×2	USB 3.0 ×1 + USB 2.0 ×1
典型功耗	8-12W	12-18W	1.5-3W	3-5W	2-4W	5-10W
车规认证	AEC-Q100	AEC-Q100	AEC-Q100 G3	AEC-Q100 G2	AEC-Q100	AEC-Q100
功能安全	ASIL-B	ASIL-B	ASIL-B	ASIL-B	ASIL-B	ASIL-D
主要目标场景	座舱+TCU融合	高端座舱+TCU	纯TCU/网关	TCU/DMS	TCU/网关	ADAS+TCU

3.4 通信基带/模组

3.4.1 芯片级基带方案

Qualcomm SA515M / SDX55（5G NR）

SA515M是高通车规级5G基带芯片，支持5G NR Sub-6GHz和mmWave，3GPP R15/R16兼容。SDX55是其消费级版本，部分Tier-1也会用于非安全关键的TCU设计。

SA515M：AEC-Q100认证，支持C-V2X PC5直连通信
SDX55：无车规认证，成本较低，适合后装市场

Qualcomm MDM9x40 / MDM9x28（4G LTE 遗留方案）

MDM9640/MDM9240支持LTE Cat 12/13（下行600Mbps），MDM9x28支持Cat 4（下行150Mbps）。虽然逐渐被5G替代，但在入门级TCU和海外部分地区仍有大量部署。

HiSilicon Balong 5000 / Balong 765（华为5G）

Balong 5000是华为首款5G多模基带，支持SA/NSA双模、Sub-6GHz + mmWave。Balong 765面向车载场景优化，支持C-V2X和高精度定位。受制裁影响，供应链存在不确定性。

MediaTek T800 / MT2625

T800是联发科5G基带方案，支持Sub-6GHz，功耗表现优秀。MT2625是NB-IoT方案，适用于低功耗追踪类终端。

3.4.2 模组级方案

对于采用"分立架构"（AP + 独立通信模组）的TCU设计，模组选型至关重要：

Quectel AG55xQ 系列

移远AG550Q/AG551Q基于Qualcomm SA515M，支持5G NR Sub-6GHz + LTE Cat 20回退，车规级认证（AEC-Q100），集成GNSS多星座定位，提供M.2/Mini PCIe封装。

Fibocom FG370 / FG360

广和通FG370基于MediaTek T800平台，FG360基于紫光展锐V516平台，均支持5G NR Sub-6GHz，提供LGA/M.2封装。

3.4.3 通信模组接口对比

模组/芯片	平台	5G NR	4G LTE	最大下行速率	CAN/ETH/UART/SPI/USB	车规认证	C-V2X
Qualcomm SA515M	SA515M	Sub-6 + mmWave	Cat 20	5.1 Gbps	UART×2 / SPI×1 / USB 3.1	AEC-Q100	PC5 + Uu
Qualcomm SDX55	SDX55	Sub-6 + mmWave	Cat 22	7.5 Gbps	UART×2 / USB 3.1	无	PC5
HiSilicon Balong 765	Balong 765	Sub-6	Cat 19	2.3 Gbps	UART×1 / USB 3.0	AEC-Q100	PC5
MediaTek T800	T800	Sub-6	Cat 19	4.7 Gbps	UART×2 / USB 3.1	计划中	PC5
Quectel AG550Q	SA515M	Sub-6	Cat 20	2.1 Gbps	UART×2 / USB 3.1 / SPI×1 / ETH 无	AEC-Q100	PC5
Quectel AG551Q	SA515M	Sub-6 + mmWave	Cat 20	5.1 Gbps	UART×2 / USB 3.1 / SPI×1 / ETH 无	AEC-Q100	PC5
Fibocom FG370	T800	Sub-6	Cat 19	4.7 Gbps	UART×2 / USB 3.1 / SPI×1 / ETH 无	计划中	无
Fibocom FG360	V516	Sub-6	Cat 16	1.0 Gbps	UART×2 / USB 3.0 / ETH 无	计划中	无
Qualcomm MDM9640	MDM9x40	无	Cat 12	600 Mbps	UART×2 / USB 3.0	AEC-Q100	无

3.5 安全子系统

3.5.1 硬件安全模块（HSM）

HSM（Hardware Security Module）是TCU的安全基石，负责密钥存储、安全启动验证、加密运算和防篡改保护。

主流HSM方案对比：

HSM芯片	厂商	加密算法	密钥存储	安全等级	特殊能力	典型应用
SLI 97	Infineon	AES-128/256, RSA-2048, ECC-256, SHA-256	16个密钥槽	CC EAL5+	可配置安全固件，支持V2X证书管理	欧系OEM主力
SLI 76	Infineon	同上	8个密钥槽	CC EAL5+	eUICC集成	eSIM + 安全存储
A1006	NXP	AES-128, SHA-256, ECDSA	6个密钥槽	CC EAL6+	超低功耗（15μA）	辅助安全认证
SHE+	Renesas	AES-128-CMAC	14个密钥槽	EVITA Full	与R-Car SoC深度集成	日系TCU
TrustFIRE	国产	SM2/SM3/SM4, AES, RSA-2048	可配置	商密二级	国密算法优先	国内自主品牌

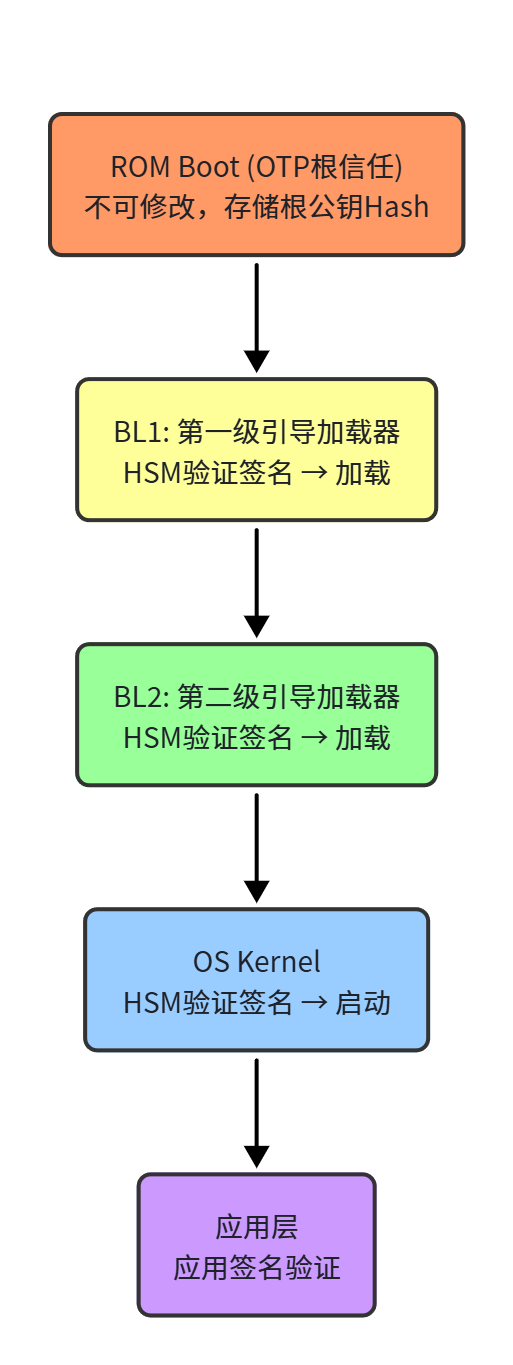

3.5.2 安全启动链（Secure Boot Chain）

安全启动确保TCU上运行的每一级软件都是经过验证的合法固件：

关键安全机制：

OTP（One-Time Programmable）：根公钥Hash烧写在一次性可编程存储器中，无法篡改
密钥层级：根密钥 → 中间密钥 → 会话密钥，逐级派生
防回滚：版本号存储在安全NVM中，拒绝加载旧版本固件
安全调试：调试接口（JTAG/SWD）由HSM控制锁定，量产模式下禁用

3.5.3 eSIM / eUICC

eSIM（嵌入式SIM）焊接在TCU PCB上，不可物理更换，通过远程配置（Remote SIM Provisioning, RSP）切换运营商profile。

eSIM芯片	厂商	存储容量	Profile数量	安全等级	接口	特性
SLI 76	Infineon	1MB Flash	最多10个	CC EAL5+	ISO 7816 / SPI	集成HSM
ST4SIM-200M	STMicro	1.5MB Flash	最多8个	CC EAL6+	ISO 7816	车规级
SLM 97	Infineon	2MB Flash	最多12个	CC EAL6+	ISO 7816 / SPI	多profile并行
OS-E	紫光同芯	768KB Flash	最多5个	商密二级	ISO 7816	国密支持

3.6 车载接口

3.6.1 CAN/CAN FD 收发器

CAN总线是TCU与车内其他ECU通信的基础，CAN FD将数据段速率从1Mbps提升至8Mbps。

收发器	厂商	标准	最高速率	特殊功能	接口电压	待机功耗	典型应用
TJA1043	NXP	CAN FD	5 Mbps	支持Partial Networking	3.3V / 5V	10μA	主流TCU方案
TJA1145	NXP	CAN FD	5 Mbps	集成Partial Networking + 唤醒检测	3.3V / 5V	5μA	低功耗休眠监听
TLE9251VLE	Infineon	CAN FD	8 Mbps	低EME，支持CAN XL	3.3V / 5V	8μA	高EMC要求场景
TCAN1043V	TI	CAN FD	5 Mbps	自动波特率检测	3.3V / 5V	15μA	TI平台配合
ATA6563	Microchip	CAN FD	5 Mbps	超小封装（DFN8）	3.3V / 5V	12μA	空间受限设计

3.6.2 车载以太网PHY

车载以太网是下一代TCU高速数据通道，用于DoIP诊断、SOTA（Software Over The Air）、摄像头数据传输等。

PHY芯片	厂商	标准	速率	接口模式	接口电压	功耗	典型应用
88Q2112	Marvell	100BASE-T1 / 1000BASE-T1	100M / 1G	RGMII / SGMII	1.8V / 2.5V / 3.3V	0.5W	高速主干网
88Q2220	Marvell	100BASE-T1 / 1000BASE-T1	100M / 1G	RGMII	1.8V / 3.3V	0.4W	新一代低功耗方案
TJA1100	NXP	100BASE-T1	100M	MII / RMII	3.3V	0.2W	诊断/低速通道
TJA1101B	NXP	100BASE-T1	100M	MII / RMII	3.3V	0.15W	低功耗100M
ADIN1100	ADI	100BASE-T1	100M	MII / RMII	3.3V	0.1W	工业/车载兼容
DP83TC811S	TI	100BASE-T1	100M	RGMII / RMII	3.3V	0.15W	TI平台配合

3.6.3 LIN 收发器

LIN（Local Interconnect Network）用于低速外设控制，如天线放大器控制、雨量传感器等。

收发器	厂商	标准	速率	接口电压	特殊功能
TJA1021	NXP	LIN 2.1 / SAE J2602	20 kbps	3.3V / 5V	低功耗斜率控制
TLE7259-3	Infineon	LIN 2.2	20 kbps	3.3V / 5V	唤醒帧检测
MCP2003B	Microchip	LIN 2.2	20 kbps	3.3V / 5V	超小封装

3.7 天线设计概要

⚠️ 详细天线设计请参见第6章《天线设计与射频优化》。本节仅概述TCU中涉及的天线类型及基本要求。

3.7.1 天线类型总览

天线类型	频段	增益要求	安装位置	备注
蜂窝主天线	698-3800MHz（Sub-6）/ 24-40GHz（mmWave）	≥3dBi	T-BOX PCB顶部或外壳	支持4G/5G全频段
蜂窝分集天线	同主天线	≥2dBi	远离主天线 ≥λ/4	MIMO 2×2/4×4
GNSS有源天线	L1: 1575.42MHz / L5: 1176.45MHz	≥3dBi + LNA	T-BOX顶部朝天面	内置LNA增益20-30dB
BLE/WiFi天线	2.4GHz / 5GHz	≥1dBi	PCB板载	芯片天线或PCB天线
V2X天线	5.9GHz（C-V2X PC5）	≥3dBi	独立天线或复用蜂窝	可选配置

3.7.2 天线布局原则

蜂窝主/分集天线间距 ≥ 75mm（Sub-6GHz时约为λ/4）
GNSS天线远离高速数字信号线（CAN、以太网），避免干扰
天线净空区（Keep-out Zone）内不放置铜皮和元器件
天线馈线阻抗匹配50Ω，回波损耗 ≤ -10dB

3.8 环境与可靠性参数

TCU安装在车内（通常在仪表台下方、座椅下方或后备箱），面临严苛的工作环境。

3.8.1 温度要求

参数	要求	标准
工作温度范围	-40°C ~ +85°C	AEC-Q100 Grade 2
存储温度范围	-40°C ~ +105°C	ISO 16750-4
温度冲击	-40°C ↔ +85°C，30min循环，1000次	ISO 16750-4
高温工作寿命	85°C连续工作 1000h	JEDEC JESD22-A101

3.8.2 振动与冲击

测试项目	测试条件	标准
随机振动	10-2000Hz, PSD按安装位置定义	ISO 16750-3
机械冲击	50g, 6ms半正弦, 3轴6方向	ISO 16750-3
正弦振动	10-500Hz, 按安装位置等级	ISO 16750-3

3.8.3 EMC要求

测试项目	测试条件	标准
传导发射	150kHz - 108MHz	CISPR 25 Class 5
辐射发射	150kHz - 2.5GHz	CISPR 25 Class 5
辐射抗扰	200MHz - 2GHz, 200V/m	ISO 11452-2 (ALSE)
大电流注入(BCI)	1MHz - 400MHz	ISO 11452-4
ESD	±8kV接触 / ±15kV空气	ISO 10605
瞬态脉冲	+87V / -87V	ISO 7637-2 (Pulse 1/2a/3a/3b)
电源微中断	电压跌落和短时中断	ISO 16750-2

3.8.4 湿度与防护

参数	要求	标准
湿热循环	85°C / 85%RH, 1000h	JEDEC JESD22-A101
防水等级	通常IP5K2（防尘/防滴）至IP6K5（防尘/低压水射流）	ISO 20653
盐雾	96h（根据安装位置）	ISO 9227
化学品耐受	汽油、柴油、清洁剂、防冻液	ISO 16750-5

3.8.5 功能安全

参数	要求	说明
ASIL等级	ASIL-B（典型）	紧急呼叫（eCall）相关功能
FIT率	< 100 FIT	单点故障指标
诊断覆盖率	≥ 90%	MCU内建自检 + 外部看门狗
安全手册	ISO 26262 Part 5	硬件架构度量和随机失效分析

3.9 典型BOM参考架构（5G T-BOX）

以下为一款典型5G T-BOX的参考BOM（Bill of Materials），采用分立架构（AP + 5G模组）。

3.9.1 核心BOM清单

序号	功能模块	厂商	型号	描述	参考单价(USD)
1	应用处理器	NXP	i.MX 8QuadXPlus (MIMX8QM5AVUFFZ)	4×A35+M4, 3×CAN FD, 1×RGMII, 4×UART, 2×SPI, USB3.0+USB2.0	$18-25
2	5G通信模组	Quectel	AG550Q-CN	基于SA515M, Sub-6G, 2×UART, USB3.1, 车规级	$35-50
3	GNSS模块	u-blox	NEO-M9N	多星座(L1/L5), UART接口, 1.5m CEP	$8-12
4	HSM安全芯片	Infineon	SLI 97	AES/RSA/ECC, SPI接口, CC EAL5+	$2-4
5	eSIM	Infineon	SLI 76	1MB Flash, ISO 7816接口, CC EAL5+	$1.5-3
6	CAN FD收发器(主)	NXP	TJA1145	CAN FD 5Mbps, SPI配置, 休眠监听	$1.5-2.5
7	CAN FD收发器(辅)	NXP	TJA1043	CAN FD 5Mbps, 标准收发器	$0.8-1.2
8	以太网PHY(1G)	Marvell	88Q2112	1000BASE-T1, RGMII接口	$3-5
9	以太网PHY(100M)	NXP	TJA1100	100BASE-T1, RMII接口	$1.5-2.5
10	LIN收发器	NXP	TJA1021	LIN 2.1, 20kbps	$0.5-0.8
11	电源管理IC	NXP	PF8100	多路Buck/LDO, I2C配置	$3-5
12	电源监控/看门狗	TI	TPS3839	电压监控 + 外部看门狗	$0.3-0.5
13	NOR Flash	Winbond	W25Q256JV	256Mb, QSPI接口, -40~105°C	$1-1.5
14	LPDDR4内存	Micron	MT53E256M32D2	8Gb LPDDR4x, 32bit总线	$5-8
15	蜂窝主天线	Pulse	W3904B0100	4G/5G全频段, SMA连接器	$2-4
16	蜂窝分集天线	Pulse	W3904B0200	4G/5G分集天线	$1.5-3
17	GNSS有源天线	Taoglas	CGGBP.25.4.A.02	L1/L5双频, 有源, 28dB LNA	$3-5
18	BLE/WiFi模组	Espressif	ESP32-C3	WiFi4 + BLE5.0, UART接口, SPI Flash	$1.5-2.5
19	TVS二极管阵列	Littelfuse	SP3012-06UTG	ESD保护, USB/CAN接口	$0.2-0.4
20	连接器(高速)	TE	1-2328880-0	Fakra IV, 蜂窝射频连接器	$0.8-1.2
21	连接器(CAN)	Molex	34690-0120	Mini50, 12pin, CAN+电源	$0.5-0.8
22	连接器(以太网)	Rosenberger	H-MTD	1000BASE-T1连接器	$1-1.5

3.9.2 BOM成本估算

分类	单项成本(USD)	占比
处理器与内存	$30-40	25%
通信模组	$35-50	30%
安全芯片	$3.5-7	4%
车载接口芯片（CAN/ETH/LIN）	$7-12	7%
电源管理	$3.3-5.5	3%
天线系统	$6.5-12	7%
被动元件与PCB	$10-15	10%
连接器与结构件	$5-8	6%
组装与测试	$10-15	8%
合计（不含模具）	$105-165	100%

注：以上价格为2024-2025年度参考价格，大批量（10万+）采购可获得更优惠价格。

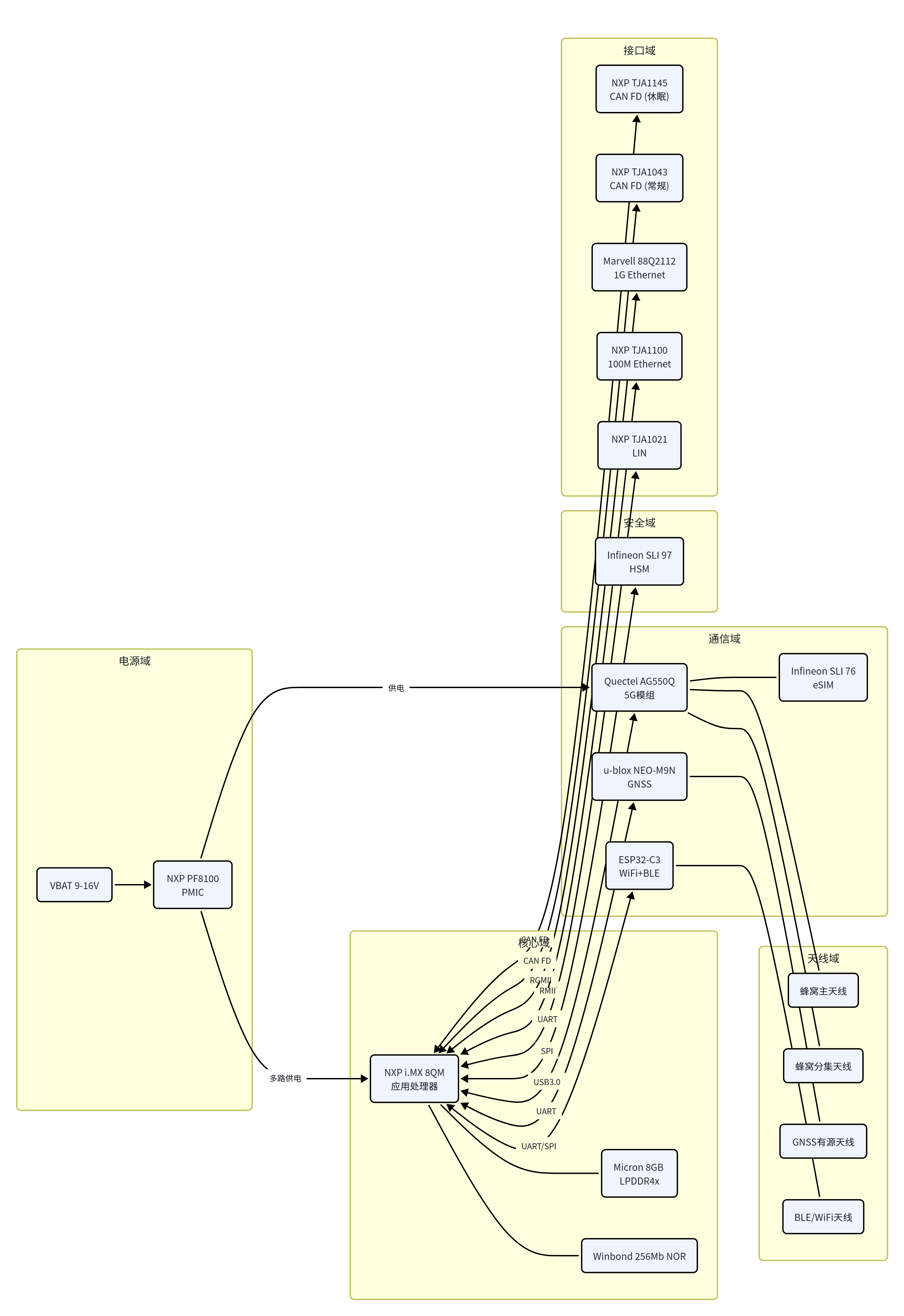

3.9.3 BOM架构参考框图

3.10 本章小结

本章从入门和专业两个维度全面介绍了TCU/T-BOX的硬件架构与芯片方案：

入门层：用"人体类比"帮助理解TCU的五大核心部件及其功能
整体架构：详细解析了单芯片与双芯片架构的优劣，以及电源管理的功耗预算和唤醒机制
AP选型：对比了Qualcomm、NXP、Renesas、TI四大厂商的主流方案，重点标注了CAN/ETH/UART/SPI/USB等通信接口参数
通信基带/模组：覆盖了5G/4G芯片级和模组级方案，提供完整的接口对比
安全子系统：HSM芯片选型、安全启动链设计、eSIM方案
车载接口：CAN FD、车载以太网、LIN收发器选型对比
天线设计：概要介绍（详见第6章）
环境可靠性：温度、振动、EMC、湿度等测试要求和标准
BOM参考：提供完整的5G T-BOX BOM清单和成本估算

📌 测试工程师实践建议：在制定TCU测试方案时，首先明确目标硬件平台（AP型号 + 通信模组型号），然后根据本章提供的接口参数表，规划CAN通道分配、以太网诊断链路、UART调试接口等测试资源配置。功耗预算表可用于制定休眠唤醒测试用例的预期值。
