能源IEMS

高能耗场景，可直接落地：

1. ‌全能源介质高精度闭环计量 ‌
   覆盖电、蒸汽、水、压缩空气全点位，10秒级高频采集，计量精度达0.5级，自动消除人工抄表误差，彻底堵住能源跑冒滴漏盲区。
2. ‌能-产实时联动智能调度 ‌
   打通DCS与BOM系统，产能调整时自动匹配最优能源供给量，动态调控蒸汽压力、空压机负载，避免空载浪费，吨产品能耗可降10%以上。
3. ‌能-金属平衡协同核算 ‌
   将能源消耗自动分摊到单批次矿产品，生成"金属回收率-能源单耗"双维度报表，同步识别高耗低产异常工况，同时优化金属平衡精度与能源成本。
4. ‌能源设备预测性维护 ‌
   基于能耗数据训练，提前72小时预警管道泄漏、基于IMES积累的历史能耗数据，训练AI模型，对异常能耗预警提前72小时预警，管道泄漏、空压机低效运行等潜在问题、泵组低效运行等故障，能源类非计划停机时间减少25%，能源利用效率稳定提升至92%以上。
5. ‌能耗合规自动上报 ‌
   自动生成符合《有色金属冶炼行业能耗限额标准》的统计报表，无需人工整理，一键完成能耗数据的合规上报，规避政策合规风险。

系统架构升级设计

7.1 行业标准架构映射

ISA-95（Purdue模型）层级映射

为确保系统架构的行业规范性与可扩展性，参照ISA-95（国际自动化协会标准）的五层模型进行重构。各层级与系统功能的映射关系如下：

五层架构详细设计 ：感知层(L1)、控制层(L2)、数据层(L3-数据)、应用层(L3-应用)、决策层(L4-L5)

设计目标：确保系统架构符合国际标准，具备良好的可扩展性和互操作性。

ISA-95层级	层级名称	对应系统组件	功能说明
L0	物理过程层	高压釜、搅拌器、矿浆泵、预热器等工艺设备	实际的物理化学反应过程
L1	感知执行层	智能仪表、传感器、执行器、变频器	实时采集温度、压力、流量、液位、pH等参数，执行控制指令
L2	控制层	DCS系统、PLC、RTU	实现PID控制、顺序控制、联锁保护，执行能源调度指令
L3	生产运营层	**能源管理系统（iEMS）**​	能源计划、调度、监控、分析、优化、安全管理
L4	企业经营层	ERP系统、MES系统、供应链管理	成本核算、绩效考核、碳排放交易、供应链协同

设计说明：主要位于L3层，向上对接L4层的ERP/MES系统获取生产计划和成本数据，向下通过OPC UA/MQTT协议对接L2层的DCS/PLC系统获取实时数据并下发控制指令。通过明确的层级划分，确保系统边界清晰、接口规范、数据流转顺畅。

核心功能：

1. L0-L2层对接：通过OPC UA协议与DCS/PLC系统双向通信，采集实时数据并下发优化设定值

2. L3层功能定位：iEMS系统承担能源计划、调度、监控、分析、优化、安全管理六大职能

3. L4层数据交互：通过REST API与ERP/MES系统交换生产计划、成本数据、碳排放数据

设计约束：

• 控制层(L2)必须具备独立于iEMS的本地自动控制能力

• 数据采集频率不低于1秒/次，关键参数采用冗余测量

• 接口协议优先采用OPC UA，兼容Modbus TCP和WebService

7.1.2 GB/T 23331能源管理体系映射

系统功能设计同时参照GB/T 23331《能源管理体系要求》的PDCA循环框架：

PDCA阶段	标准要求	系统功能映射
策划（Plan）	能源方针、能源基准、能源指标、行动计划	能源计划（年度/月度/周计划编制）、能源指标管理（基准值配置）、能源体系管理
实施（Do）	运行控制、设计采购、能源采购	能源执行（动态调度、停复役管理）、能源实绩（数据采集与录入）
检查（Check）	监视测量、合规评价、内部审核	能源监控（实时数据监测、报警规则引擎）、能耗分析（对标分析、异常检测）
改进（Act）	纠正措施、预防措施、持续改进	能源优化（节能潜力挖掘、优化控制策略）、能源安全（预测性维护）

7.2 五层架构详细设计

感知层(L1)、控制层(L2)、数据层(L3-数据)、应用层(L3-应用)、决策层(L4-L5)

7.2.1 感知层（L1）

感知层负责对全流程的能源介质参数进行实时采集。主要采集参数包括：

参数类型	采集点位	仪表类型	精度要求	采集频率
温度	高压釜各区、预热器、闪蒸罐、CCD槽体	热电偶/热电阻	±0.5℃	1秒
压力	高压釜、蒸汽管网、压缩空气管网	压力变送器	±0.1%FS	1秒
流量	矿浆管道、酸管、蒸汽管、水管、压缩空气管	电磁/涡街/质量流量计	±0.5%	1秒
液位	各储罐、浓密机、CCD槽体	雷达液位计	±1mm	1秒
pH	除铁铝槽、沉镍钴槽	pH计/电导率仪	±0.05	5秒
电参数	各车间进线、重点设备	多功能电力仪表	±0.2%	1秒
振动	高压釜搅拌器、矿浆泵、空压机	振动传感器	±0.1mm/s	10秒

设计要点：

• 关键参数采用冗余测量（如一用一备或三取中）

• 支持蓝牙/WirelessHART无线通信，便于现场巡检

• 具备自诊断功能，仪表故障时自动标记数据质量

7.2.2 控制层（L2）

控制层通过DCS/PLC系统实现能源相关的闭环控制和联锁保护。主要控制回路包括：

控制回路	控制对象	控制策略	响应时间
高压釜温度控制	蒸汽调节阀、酸调节阀	前馈+串级PID	1秒
高压釜压力控制	闪蒸罐压力调节阀	PID控制	1秒
除铁铝pH控制	石灰乳调节阀	自适应PID	2秒
沉镍钴pH控制	NaOH/Na₂S调节阀	自适应PID	2秒
蒸汽管网压力控制	减温减压阀	预测控制	3秒
矿浆流量控制	变频调速泵	PID控制	1秒

设计要点：

• 控制层与iEMS之间通过OPC UA协议双向通信

• iEMS下发的优化设定值由控制层执行

• 控制层具备独立于iEMS的本地自动控制能力

7.2.3 数据层（L3-数据）

数据层负责对全厂能源数据进行汇聚、存储、治理和服务。采用混合存储架构：

数据类型	存储方式	存储周期	数据量预估	备份策略
实时数据（秒级）	时序数据库（InfluxDB/TimescaleDB）	3个月	约500GB/月	异地灾备
统计数据（分钟/小时）	关系数据库（PostgreSQL）	永久	约50GB/年	每日全量备份
报表数据（班/日/月）	关系数据库（PostgreSQL）	永久	约10GB/年	每日、月归档
报警事件数据	关系数据库（PostgreSQL）	3年	约20GB/年	每月归档
模型数据（AI模型）	对象存储（MinIO）	永久	约100GB	版本管理

数据治理机制：

治理环节	规则说明	处理方式
数据质量校验	完整性检查、合理性检查（上下限）、波动性检查（变化率）	自动标记数据质量标签（优/良/差）
异常值处理	超出3σ范围、阶跃突变、长时间不变	自动剔除并插值补录
数据补录	基于历史数据或关联参数进行线性插值/模型预测	自动补录并标记
数据溯源	记录原始数据、修正数据、修正人、修正时间	全链路可追溯
数据生命周期	实时数据→统计数据→归档数据	自动迁移和清理

7.2.4 应用层（L3-应用）

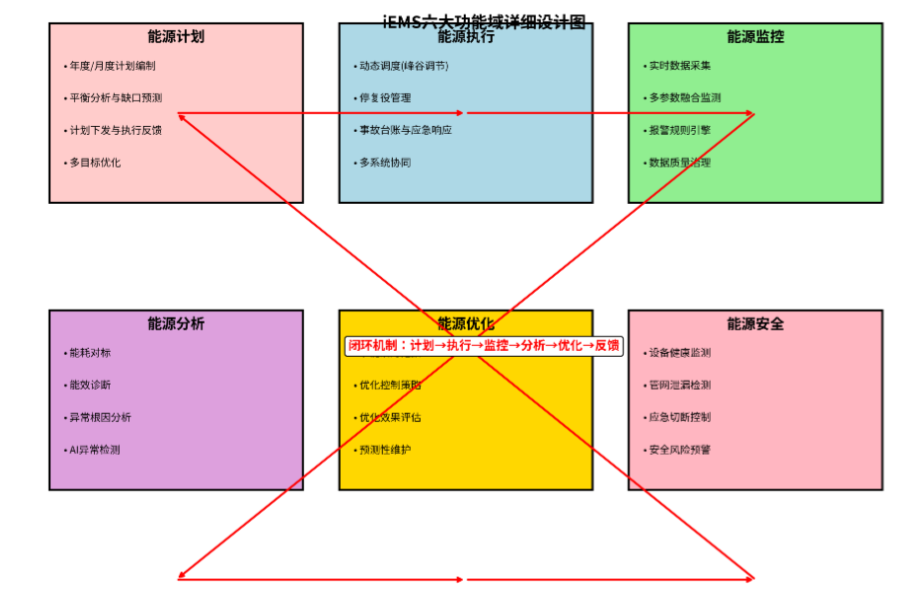

应用层的核心，包含六大功能域。

7.2.5 决策层（L4-L5）

决策层面向企业管理者和运营决策者，提供宏观决策支持：

决策功能	说明	面向用户
能源成本分析	按车间/产品/批次分析能源成本构成	财务总监、成本会计
碳排放核算	实时核算Scope 1/Scope 2碳排放	ESG经理、环保专员
能效排名	各车间/班组能效对标排名	厂长、调度主任
投资回报分析	节能改造项目的ROI评估	总经理、投资决策委员会
战略规划支持	中长期能源规划、碳中和路线图	董事会、战略规划部

数据治理规则：

治理环节	检测规则	处理方式	数据质量标签
完整性检查	数据点缺失超过连续3个周期	线性插值补录	良(补录)
合理性检查	超出工艺上下限	标记异常，触发告警	差(超限)
波动性检查	变化率超过3σ	自动剔除，均值填充	良(平滑)
死值检查	连续1小时数值不变	标记仪表故障	差(死值)

7.3 系统集成架构

7.3.1 集成接口清单

集成系统	接口协议	数据方向	交互内容	交互频率
DCS系统	OPC UA	双向	实时数据采集、优化设定值下发	1秒
PLC系统	Modbus TCP	单向	设备状态、仪表数据	1秒
MES系统	REST API	双向	生产计划、产量数据、质量数据	5分钟
ERP系统	WebService	双向	成本数据、采购订单、库存数据	1小时
设备管理系统	WebService	单向	设备停机计划、事故台账	实时
园区物流系统	REST API	单向	原料入库、产品出库	1小时

7.3.2 数据流设计

ERP系统（L4）

↑ ↓ REST API

MES系统（L4）

↑ ↓ REST API

┌─────────────────────────────────────────────────┐

│ iEMS应用层（L3） │

│ 计划 → 执行 → 监控 → 分析 → 优化 → 安全 │

└─────────────────────────────────────────────────┘

↑ ↓ OPC UA / Modbus TCP

DCS系统（L2） ←→ PLC系统（L2）

↑ ↓ 4-20mA / HART

智能仪表 / 传感器（L1）

↑

物理工艺过程（L0）

第八章 功能闭环机制设计

8.1 总体闭环架构

构建"计划→执行→监控→分析→优化→反馈"的全流程闭环机制，确保能源管理的持续改进。

┌─────────────────────────────────────────────────────────┐
         │                    闭环机制                             │
         │                                                        │
         │  计划层 ←──────── 反馈层 ←──────── 优化层              │
         │    ↓                                      ↑            │
         │  执行层 → 监控层 → 分析层 ────────────────┘            │
         │                                                        │
         └─────────────────────────────────────────────────────────┘

8.2 各环节闭环设计

8.2.1 计划→执行闭环

闭环环节	功能说明	核心	设计要点
计划→执行闭环​	能源计划生成→下发执行→结果反馈→计划修正	能源计划	注意：自动修正和版本管理
执行→监控闭环​	调度指令下发→实时采集执行结果→偏差调整	能源综合监视	注意：执行偏差告警和超时管理
监控→分析闭环​	实时数据采集→统计分析/异常检测→优化监控策略	能耗分析	注意：自动异常检测和策略优化
分析→优化闭环​	识别改进机会→生成优化建议→审批→实施→跟踪	优化闭环	注意：全流程优化管理
优化→反馈闭环​	优化效果评估→反馈至计划层→调整下一周期计划	优化反馈	注意：效果评估和最佳实践推广

闭环流程：

1. 能源计划模块生成年度/月度/周/日能源计划（基于产量预测+历史数据+设备状态）

2. 计划自动下发至执行层（动态调度模块）

3. 调度模块分解为各车间/设备的执行指令，执行层根据计划制定调度方案，下发至DCS执行（通过OPC UA下发至DCS）

4. DCS执行后，实时采集执行结果（实际消耗量、设备运行参数）

5. 执行结果反馈至计划层，用于计划修正（计划值对比）

6. 偏差超过阈值时，自动触发计划修正或告警

闭环规则：

规则	触发条件	处理方式
计划偏差告警	实绩消耗与计划偏差>5%	自动告警，提示调度主任调整
计划自动修正	连续3个周期偏差>10%	系统自动建议修正计划
计划版本管理	每次修正	记录修正原因、修正人、修正时间

8.2.2 执行→监控闭环

闭环流程：

1. 执行层下发调度指令至DCS（如：高压釜温度设定值调整至252℃）

2. 监控层实时采集DCS执行结果（实际温度、压力、流量、调节阀开度）

3. 监控层将执行结果反馈至执行层（对比设定值与实际值，计算偏差）

4. 偏差超过阈值时，触发告警并通知操作员

5. 操作员调整后，监控模块继续跟踪，直至偏差消除（执行层根据反馈调整调度指令）

闭环规则：

规则	触发条件	处理方式	响应时间
执行偏差告警	实际值与设定值偏差>阈值	自动告警，提示操作员调整	1秒
执行超时告警	指令下发后未在规定时间内执行到位	自动升级告警至调度主任	5分钟
执行效果评估	每班/每日	自动生成执行效果报告	定时

8.2.3 监控→分析闭环

闭环流程：

1. 监控层持续采集实时数据（每秒/每5秒）

2. 分析层对数据进行统计分析、对标分析、异常检测（均值、方差、趋势）

3. 分析结果反馈至监控层，用于优化监控策略

4. 分析层运行异常检测算法（孤立森林），识别异常能耗模式

5. 异常结果触发告警和工单，同时更新监控策略（如：提高该区域的采样频率）

6. 分析结果自动推送至相关人员的看板

闭环规则：

规则	触发条件	处理方式	响应时间
异常自动检测	数据超出3σ范围或模型预测偏差>阈值	自动标记异常，触发根因分析	实时
分析结果推送	每班/每日	自动生成分析报告，推送至相关人员	定时
监控策略优化	分析发现新的异常模式	自动更新监控规则库	每日

8.2.4 分析→优化闭环

闭环流程：

1. 分析层识别能耗异常和改进机会（如：某车间蒸汽单耗持续偏高）

2. 优化层根据分析结果生成优化建议（如：建议调整蒸汽压力至2.5MPa）

3. 优化建议推送至相关负责人审批（如：调度主任）

4. 优化建议经审批通过后，下发至执行层转为执行指令，再下发至DCS

5. 执行实施优化措施后，监控层跟踪效果，对比优化前后的能耗数据

闭环规则：

规则	触发条件	处理方式	响应时间
节能机会识别	能耗高于基准值>10%持续3天	自动生成节能建议	每日
优化建议审批	优化建议生成后	推送至相关负责人审批	24小时内
优化效果评估	优化措施实施7天后	自动对比优化前后能耗数据	7天后

8.2.5 优化→反馈闭环

闭环流程：

1. 优化模块评估优化措施的效果（能耗降低百分比、投资回报率）

2. 效果评估结果反馈至计划层

3. 计划层根据反馈调整下一周期的能源计划（如：降低该车间的能耗指标）

4. 效果显著的优化措施纳入最佳实践库（形成持续改进的螺旋上升），推广至其他车间

闭环规则：

规则	触发条件	处理方式	响应时间
效果达标确认	优化后能耗达到目标值	自动确认，固化优化参数	实时
效果不达标分析	优化后能耗未达到目标值	自动触发根因分析，重新优化	实时
最佳实践推广	优化效果显著且稳定超过30天	自动生成最佳实践报告，推广至其他车间	月度

8.3 闭环机制的数字化实现

8.3.1 闭环看板

系统提供"闭环看板"功能，以可视化方式展示各环节的状态和流转情况：

看板元素	展示内容	更新频率
计划执行进度	当日/当月计划完成率	实时
监控告警状态	当前活跃告警数量及级别	实时
分析结果摘要	最新异常检测结果	每班
优化建议列表	待审批/执行中的优化建议	实时
闭环流转图	各环节流转状态和时间戳	实时

8.3.2 闭环考核指标

指标	定义	目标值
计划执行率	实际执行与计划的比例	≥95%
告警响应时间	从告警发出到响应的平均时间	≤5分钟
异常处置率	已处置异常占全部异常的比例	≥98%
优化采纳率	已采纳优化建议占全部建议的比例	≥70%
闭环完成率	已完成闭环流程占全部流程的比例	≥90%

---

第九章 智能算法设计（新增）

9.1 算法总体架构

算法类别	算法名称	功能说明	对应原文档章节	新增设计要点
预测类​	能耗预测(LSTM)	预测未来24小时逐小时能耗	第2.6节 能耗分析	新增AI预测能力
预测类​	蒸汽产量预测(XGBoost)	预测闪蒸蒸汽产量	第2.3.2.2节 能源生产监视	新增蒸汽回收优化
预测类​	设备剩余寿命预测(Weibull+RNN)	预测关键设备剩余使用寿命	新增	新增预测性维护
优化类​	能源计划优化(NSGA-II)	多目标能源计划优化	第2.7节 能源计划	新增多目标优化
优化类​	蒸汽管网调度优化(动态规划)	蒸汽管网多源多用户调度	第2.3.2.1节 介质管网平衡	新增管网优化
优化类​	pH控制优化(强化学习)	中和沉淀pH精准控制	第2.2节 功能架构	新增AI控制
检测类​	异常能耗检测(孤立森林)	实时检测异常能耗模式	第2.6.2.3节 能耗分析	新增AI异常检测
检测类​	仪表故障检测(自编码器)	检测仪表异常状态	第2.4.2.2节 计量数据查询	新增仪表诊断
检测类​	管道泄漏检测(压力波分析)	检测管道泄漏事件	新增	新增泄漏检测
诊断类​	根因分析(SHAP+因果图)	分析能耗异常的根本原因	第2.6.2.3节 能耗分析	新增根因分析

集成六大类智能算法，覆盖预测、优化、检测、诊断、推荐、仿真等场景：

智能算法引擎

│

├── 预测类算法

│ ├── 能耗预测（LSTM/Transformer）

│ ├── 蒸汽产量预测（XGBoost）

│ ├── 设备剩余寿命预测（Weibull+RNN）

│ └── 碳排预测（时序回归）

│

├── 优化类算法

│ ├── 能源计划优化（线性规划/遗传算法）

│ ├── 蒸汽管网调度优化（动态规划）

│ ├── 酸耗优化（贝叶斯优化）

│ └── pH控制优化（强化学习）

│

├── 检测类算法

│ ├── 异常能耗检测（孤立森林）

│ ├── 仪表故障检测（自编码器）

│ ├── 管道泄漏检测（压力波分析法）

│ └── 数据质量检测（规则引擎+ML）

│

├── 诊断类算法

│ ├── 能耗异常根因分析（因果图+SHAP）

│ ├── 设备故障诊断（知识图谱）

│ └── 工艺参数相关性分析（皮尔逊/互信息）

│

├── 推荐类算法

│ ├── 节能措施推荐（协同过滤）

│ ├── 维护时机推荐（生存分析）

│ └── 操作参数推荐（案例推理）

│

└── 仿真类算法

├── 蒸汽管网水力仿真（EPANET）

├── 高压釜反应仿真（机理模型）

└── 全厂能源平衡仿真（系统动力学）

9.2 核心算法详细设计

9.2.1 能耗预测算法

算法名称：基于LSTM（长短期记忆网络）的车间级能耗预测

算法目标：预测未来24小时逐小时能耗，MAPE≤5%。

输入特征(12维)：

• 历史能耗数据（过去30天，每小时粒度）

• 生产计划数据（当日/次日计划产量/未来24小时计划产量）

• 工艺参数（温度、压力、流量等关键参数）

• 外部因素（气温、湿度、电价时段）

输出结果：

• 未来24小时逐小时能耗预测值

• 预测置信区间（90%/95%）

• TOP3影响因子排序(SHAP解释)

模型参数：

参数	取值	说明
LSTM层数	2	两层LSTM捕捉时序特征
隐藏层神经元	128	每层128个神经元
Dropout率	0.2	防止过拟合
学习率	0.001	Adam优化器
训练轮数	100	Early Stopping
批大小	32	小批量训练

部署策略：

• 初始训练：使用过去2年历史数据

• 增量更新：每日增量训练（最近30天数据）

• 全量重训：每周全量重训一次

• 模型版本管理：保留最近3个版本，支持回滚

训练与更新策略：

• 初始训练：使用过去2年历史数据

• 增量更新：每日增量训练，每周全量重训

• 模型版本管理：保留最近3个版本，支持回滚

模型评估指标：

指标	目标值	说明
MAPE（平均绝对百分比误差）	≤5%	预测值与实际值的平均偏差
RMSE（均方根误差）	≤3%	预测误差的标准差
R²（决定系数）	≥0.90	模型拟合优度

9.2.2 能源计划优化算法

算法名称：基于NSGA-II（非支配排序遗传算法）的多目标能源计划优化

算法目标：在满足生产约束的前提下，实现能源成本、能耗、碳排放的多目标优化。

优化目标(4个)：

1. 总能源成本最小化

2. 总能耗最小化

3. 碳排放最小化

4. 设备负荷均衡最大化

约束条件：6类

• 设备能力约束（最大/最小出力）

• 电网购电约束（最大购电功率）

• 蒸汽管网约束（压力/流量上下限）

• 生产计划约束（必须满足产量要求）

• 设备启停约束（最小启停时间）

• 环保约束 （碳排放配额）

求解流程：

1. 初始化种群（随机生成100个可行计划方案）

2. 计算各方案的目标函数值

3. 非支配排序和拥挤度计算：将方案按Pareto支配关系分层

4. 拥挤度计算：同一层内按拥挤度排序

5. 选择、交叉、变异操作生成新一代（选择操作：锦标赛选择（规模2）交叉操作：模拟二进制交叉（概率0.8）变异操作：多项式变异（概率0.1））

6. 迭代至收敛（最大代数500）

7. 输出Pareto前沿（非劣解集）：10-20个非劣解

8. 决策者从Pareto前沿中选择最终方案

算法参数：

参数	取值	说明
种群大小	100	每代个体数
最大代数	500	迭代次数
交叉概率	0.8	交叉操作的概率
变异概率	0.1	变异操作的概率
Pareto前沿个数	10-20	最终输出的非劣解数量

9.2.3 异常能耗检测算法

算法名称：基于孤立森林（Isolation Forest）的能耗异常检测

算法目标：实时检测能耗异常，精确率≥90%，召回率≥85%。

输入特征(8维)：

• 当前能耗值（归一化后）

• 同期历史能耗均值（过去7天同时段）

• 当前产量

• 当前工艺参数组合（温度、压力、流量等）

检测原理：

• 孤立森林通过随机切割特征空间，异常点更容易被孤立（路径长度更短）

• 异常得分 = 2^(-平均路径长度 / 归一化因子)

• 得分>0.6判定为异常，>0.8判定为严重异常

模型参数：

参数	取值	说明
树的数量	100	孤立森林中的决策树数量
样本采样率	0.8	每棵树使用的样本比例
特征采样率	0.6	每棵树使用的特征比例
异常阈值	0.6	判定为异常的得分阈值

检测结果输出：

输出项	说明
异常得分	0-1之间的异常概率
异常等级	轻微/一般/严重/紧急
异常持续时间	从异常开始到当前的时间
疑似原因	基于特征重要性排序的TOP3原因

模型评估指标：

指标	目标值	说明
精确率	≥90%	检测出的异常中真正的异常比例
召回率	≥85%	真正的异常中被检测出的比例
F1分数	≥0.87	精确率和召回率的调和平均

9.2.4 蒸汽管网调度优化算法

算法名称：基于动态规划（DP）的蒸汽管网多源多用户调度优化

算法目标：蒸汽管网总损耗最小化，用户满意度最大化。

优化变量：

• 蒸汽管网总损耗最小化（散热损失+放散损失）

• 蒸汽用户满意度最大化（压力/温度满足需求）

• 各蒸汽源的产汽量（3个蒸汽源）

• 各管段的阀门开度（12个调节阀）

• 各用户的用汽量分配（8个主要用户）

约束条件：

• 蒸汽源产汽能力：最小-最大产汽量

• 管段输送能力：最大流量限制

• 用户需求：最低用汽压力/温度要求

• 管网平衡：流入=流出+损耗

决策变量：

• 各蒸汽源的产汽量

• 各管段的阀门开度

• 各用户的用汽量分配

约束条件：

• 蒸汽源产汽能力上下限

• 管段输送能力上限

• 用户用汽需求（可调节范围）

• 管网压力平衡方程

求解方法：

• 时间离散化：15分钟一个时段

• 时段内优化：线性规划求解最优分配

• 时段间关联：动态规划考虑锅炉启停成本

• 滚动优化：每15分钟滚动优化一次，预测时域4小时

算法参数：

参数	取值	说明
时段长度	15分钟	离散化时间粒度
预测时域	4小时(16个时段)	滚动优化的预测范围
控制时域	1小时(4个时段)	执行第一个时段的结果
优化频率	每15分钟	滚动优化频率

9.2.5 设备剩余寿命预测算法

算法名称：基于Weibull分布+RNN的混合预测模型

输入特征：

• 设备运行参数（温度、压力、振动、电流）

• 设备运行时长（累计运行小时数）

• 维护历史（上次维护时间、维护类型）

• 同类设备故障历史

输出结果：

• 剩余使用寿命（RUL）预测值

• 预测置信区间

• 建议维护时间窗口

• 主要退化因素排序

模型架构：

• Weibull分布：描述设备的基础寿命分布

• RNN（循环神经网络）：捕捉运行参数对退化的影响

• 混合模型：Weibull输出作为先验，RNN输出作为修正

9.3 算法部署与管理

9.3.1 部署架构

┌─────────────────────────────────────────────────┐

│ 算法管理平台 │

│ ┌─────────┐ ┌─────────┐ ┌─────────┐ │

│ │ 模型仓库 │ │ 训练引擎 │ │ 推理引擎 │ │

│ └─────────┘ └─────────┘ └─────────┘ │

│ ↑ ↑ ↑ │

│ ┌─────────────────────────────────────────────┐│

│ │ 数据管道（Feature Store） ││

│ └─────────────────────────────────────────────┘│

└─────────────────────────────────────────────────┘

9.3.2 模型生命周期管理

阶段	说明	负责人
需求分析	明确业务问题和算法目标	业务分析师
数据准备	数据采集、清洗、特征工程	数据工程师
模型开发	算法选型、训练、调参	算法工程师
模型评估	离线评估、A/B测试	算法工程师
模型部署	上线部署、API封装	DevOps工程师
模型监控	性能监控、数据漂移检测	运维工程师
模型退役	性能下降后下线	算法工程师

---

第十章 可视化能力增强设计

10.1 可视化总体架构

可视化类型	功能说明	核心设计	设计要点
三维管网可视化​	基于数字孪生的全厂三维管网模型	介质管网平衡	增加三维建模和实时数据叠加
动态管网流向图​	粒子系统模拟介质流动方向和速度	介质管网平衡	增加动态流向和断点识别
数据看板与驾驶舱​	角色化个性化数据看板	能源管控一张图	增加拖拽式布局和组件库
移动端可视化​	AR巡检、语音交互、离线缓存	移动应用	增加AR和语音能力
大屏端可视化​	调度中心大屏显示系统	能源管控一张图	增加三维大屏和触控交互

构建"四维一体"的可视化体系，覆盖PC端、移动端、大屏端、AR端四个维度：

可视化体系

│

├── PC端（Web端）

│ ├── 能源管控一张图（2D/2.5D）

│ ├── 介质管网平衡图（动态流向）

│ ├── 数据看板（实时数据/趋势图）

│ └── 报表系统（在线报表/自助分析）

│

├── 移动端（APP/H5）

│ ├── 实时数据查看

│ ├── 告警接收与处理

│ ├── 巡检轨迹记录

│ └── 语音交互查询

│

├── 大屏端（指挥中心）

│ ├── 全厂能源概览

│ ├── 三维管网可视化

│ ├── 实时告警地图

│ └── 驾驶舱指标

│

└── AR端（增强现实）

├── 设备透视（实时数据叠加）

├── 管路流向（AR箭头指引）

├── 巡检导航（AR路线规划）

└── 远程协作（专家远程指导）

10.2 核心可视化功能设计

10.2.1 三维管网可视化

功能描述：

基于数字孪生技术，构建全厂蒸汽、水、压缩空气、酸管、矿浆管道的三维可视化模型，支持旋转、缩放、剖切、分层查看。

技术实现/选型：

• 引擎：Three.js（Web端）/ Unity 3D（大屏端）

• 数据：激光点云+BIM模型+实时数据

• 渲染：WebGL 2.0，支持60fps流畅渲染

建模范围：

区域	建模内容	模型精度	数据点数
湿法区域	蒸汽管网、水管网、压缩空气管网、酸管、矿浆管	LOD3	约50万个
精炼区域	蒸汽管网、水管网、压缩空气管网	LOD3	约30万个
公用工程	发电车间、化学水车间、给排水中心	LOD2	约20万个

交互功能：

交互方式	功能说明
鼠标拖拽	旋转视角
滚轮缩放	拉近/拉远
双击节点	查看设备详情
右键菜单	查看历史趋势、报警记录
搜索定位	输入设备名称快速定位
剖切模式	查看管道内部结构
分层显示	按介质类型/压力等级/材质分层

数据叠加规则：

数据类型	参数	可视化方式	更新频率
实时数据	温度	管道颜色渐变（蓝色→绿色→黄色→红色）	实时(1秒)
流向动画	压力	粒子系统模拟介质流动方向和速度、管道粗细变化-粒子流动速度	实时(1秒)
报警标识	流量	故障设备闪烁+红色边框	实时(1秒)
标签标识	设备状态	设备颜色（绿色=运行/黄色=待机/红色=故障）	实时(1秒)
标签信息	基础信息	设备名称、实时参数、运行状态	实时(1秒)

10.2.2 动态管网流向图

功能描述：

在原有"介质管网平衡监视图"基础上，增加动态流向展示、实时数据叠加、断点识别等功能。

技术选型：

• 引擎：Canvas 2D + WebWorker

• 粒子系统：自定义粒子引擎

• 数据推送：WebSocket

功能增强对比：

功能项	基础设计	增强设计
流向展示	静态箭头	动态粒子流，颜色随温度变化
实时数据	数字显示	数字+仪表盘+进度条
断点识别	无	自动识别断点并高亮
泄漏检测	无	流量差+压力梯度联合检测
历史回放	无	支持选择时间范围回放
趋势叠加	无	点击节点弹出趋势图

粒子系统参数：

参数	取值	说明
粒子数量	500-2000	根据管道长度动态调整
粒子速度	0.5-2.0像素/帧	与实际流速成正比
粒子颜色	蓝→绿→黄→红	与实际温度对应
粒子大小	2-5像素	与管道直径成正比
刷新频率	60fps	与屏幕刷新率同步

交互功能：

交互方式	功能说明
悬停节点	显示实时数据卡片
点击节点	弹出详情面板（历史趋势、报警记录）
双击管道	查看管道参数（材质、口径、长度）
右键菜单	查看上下游关系、导出数据
时间滑块	拖动查看历史时刻的管网状态
搜索定位	输入设备/管道名称快速定位

10.2.3 数据看板与驾驶舱

功能描述：

为不同角色的用户提供个性化的数据看板，支持拖拽式布局、自定义指标、一键分享。

技术选型：

• 图表引擎：ECharts 5.x

• 布局引擎：GridStack.js（拖拽式布局）

• 数据推送：WebSocket + Server-Sent Events

角色化看板设计：

角色	看板内容	更新频率
厂长	全厂能耗概览、产量-能耗对比、碳排放趋势	实时
调度主任	实时告警、设备状态、计划执行进度	实时
车间主任	车间能耗排名、班组对标、异常事件	每班
能源管理员	计量点健康度、数据质量、指标完成率	每日
设备维护员	设备健康评分、维护工单、备件库存	实时

看板组件库：

组件类型	示例	数据源	数据源	交互方式	说明
数字卡片	当日能耗、累计能耗、目标完成率	能源实绩	能源实绩	点击查看详情	显示当日能耗、 累计能耗等
趋势图	能耗趋势、产量趋势、单耗趋势	时序数据	时序数据	悬停显示数值、 点击跳转	支持多系列对比
柱状图	车间能耗排名、班组对标	统计数据	统计数据	点击下钻	支持排名和对比
饼图	能源结构、成本构成	统计数据	统计数据	点击查看明细	支持环形图和南丁格尔玫瑰图
仪表盘	设备健康度、指标完成度	指标数据	指标数据	悬停显示详情	支持多指针
热力图	能耗分布、温度分布	实时数据	实时数据	点击查看点位详情	支持时间维度和空间维度
桑基图	能源流向、损耗分布	平衡数据	平衡数据	点击查看流向明细	支持多层流向
地图	设备位置、告警分布	GIS数据	GIS数据	缩放、点击	支持设备位置和告警分布

10.2.4 移动端可视化

功能描述：

在现有移动应用基础上，增加AR巡检、语音交互、离线缓存等功能。

技术选型：

• 框架：React Native / Flutter

• AR引擎：ARKit(iOS) / ARCore(Android)

• 语音引擎：百度语音 / 讯飞语音

功能增强对比：

功能项	基础设计	增强设计
数据查看	静态列表	动态图表+仪表盘
告警接收	文字推送	声音+震动+弹窗
巡检方式	纸质记录	AR眼镜+扫码
数据交互	点击查看	语音查询+手势操作
离线能力	无	离线缓存+断点续传

AR巡检功能设计：

功能	技术实现	用户操作	响应时间
设备识别	二维码/条形码/NFC标签扫描	对准设备扫描	<1s
数据叠加	实时数据通过AR引擎叠加在设备图像上	自动显示	<500ms
历史对比	显示上周同期数据，用颜色标识变化趋势	点击切换	<500ms
巡检引导	AR箭头指引巡检路线	跟随箭头行走	实时
异常标记	拍照+语音备注，自动上传	点击拍照按钮+语音输入	<2s
远程协作	专家通过AR眼镜远程指导	发起远程协作请求	<3s

10.2.5 大屏端可视化

功能描述：

在调度中心部署大屏显示系统，展示全厂能源运行概览、实时告警、关键指标。

屏幕硬件配置：

• 主屏：LED拼接屏，分辨率7680×2160（4屏拼接）

• 副屏：触控交互屏，分辨率1920×1080

• 主机：高性能图形工作站，NVIDIA RTX 6000

大屏布局设计：

┌─────────────────────────────────────────────────────────────┐

│ 左上：全厂能耗概览 │ 中上：三维管网可视化 │ 右上：关键指标 │

│ (数字卡片+趋势图) │ (动态流向+实时数据) │ (数字卡片+仪表盘)│

│ 占比：25% │ 占比：50% │ 占比：25% │

├───────────────────────┼─────────────────────────┼─────────────────┤

│ 左下：车间能耗排名 │ 中下：实时告警列表 │ 右下：碳排放趋势 │

│ (柱状图+表格) │ (滚动列表+地图) │ (趋势图+饼图) │

│ 占比：25% │ 占比：50% │ 占比：25% │

└─────────────────────────────────────────────────────────────┘

大屏交互功能：

交互方式	技术实现	功能说明
触摸点击	红外触摸框	查看详情、跳转子页面
手势缩放	多点触控	放大查看特定区域
语音控制	麦克风阵列+语音识别	"切换到蒸汽管网""放大高压釜区域"
手机投屏	Miracast/AirPlay	将手机画面投射到大屏
定时轮播	预设播放列表	自动切换不同主题页面

10.3 可视化技术选型

技术栈	用途	选型理由
Three.js	三维管网可视化	开源、WebGL、社区活跃
ECharts	数据看板图表	国产、丰富图表类型、高性能
D3.js	自定义可视化	灵活、可定制、数据驱动
Mapbox GL	地理信息可视化	支持3D地图、热力图
Unity 3D	AR/VR应用	跨平台、渲染效果好
WebSocket	实时数据推送	低延迟、双向通信
Canvas 2D	动态流向图	高性能、适合粒子系统

---

第十一章 补充说明与实施建议

11.1 功能建议

功能设计

核心功能 ：定义能源管理系统的基础功能模块 ，覆盖"数据采集-监控-分析-计划-执行-安全"的核心流程，需对闭环、智能、可视化增强。

内容	核心功能	详细说明
能源数据采集	多源数据接入	对接DCS/PLC/智能仪表，采集水、电、蒸汽、压缩空气、物料等数据；支持OPC UA/Modbus/MQTT协议。
能源实时监控	实时画面展示	以2D平面布置图展示能源管网、设备状态（运行/停止/故障）；显示实时参数（压力、温度、流量、电流等）。
能源实绩管理	数据统计与存储	按班次/日/月统计能源消耗（水、电、汽、气）；存储历史数据（≥3年），支持Excel导出。
能源指标管理	指标定义与考核	定义企业/车间/工序级能源指标（如单位产品能耗）；对比实际值与目标值，生成考核报表。
能耗分析	基础统计分析	按时间（日/月/年）、空间（车间/工序）、产品维度分析能耗；生成柱状图、折线图、饼图。
能源计划	计划编制与下发	手工编制年度/月度/日能源计划（如蒸汽用量计划）；通过系统下发至生产部门。
能源调度	调度指令管理	接收生产调度指令（如停炉、提负荷）；手动调整能源输出（如阀门开度、泵频率）。
能源安全	告警与应急管理	设定参数阈值（如压力>1.0MPa告警）；触发告警时推送短信/邮件；记录事故台账。
移动应用	基础移动访问	提供H5/APP，查看实时数据、告警信息；支持简单数据录入（如抄表）。

非功能设计

核心功能 ：定义系统的性能、安全、可靠性、扩展性 等非功能性要求，尤其是对架构标准化、数据治理、智能算法支撑。

子模块	核心功能	详细说明
性能设计	响应时间与并发	实时数据刷新≤5s；支持≥100用户并发访问；报表生成≤10s（百万级数据）。
安全设计	权限与加密	基于角色的权限管理（RBAC）；数据传输加密（SSL/TLS）；敏感数据脱敏。
可靠性设计	容错与备份	服务器双机热备；数据库每日增量备份、每周全量备份；故障时自动切换。
扩展性设计	模块化与接口	功能模块松耦合（如采集层、应用层独立）；提供RESTful API，支持与MES/ERP集成。
兼容性设计	多终端适配	支持PC端（IE/Chrome）、平板（Android/iOS）；兼容主流浏览器。

能源综合监视

核心功能 ：以静态2D图 展示能源管网、设备状态，尤其是动态仿真、三维可视化、AR增强。

核心功能	详细说明
管网/设备可视化	以2D CAD图展示能源管网（蒸汽、水、电）、设备（锅炉、泵、换热站）的位置与状态（运行/停止/故障）。
实时参数显示	点击设备/管网节点，弹出实时参数（如蒸汽压力0.8MPa、电流150A）。
告警提示	参数越限时，图标闪烁+颜色变红，弹窗提示告警内容（如"蒸汽压力过高"）。

能源实绩

核心功能 ：统计能源消耗数据，尤其数据质量治理、异常自动标记。

核心功能	详细说明
数据采集与存储	从DCS/仪表采集原始数据，按"车间-工序-设备"维度存储。
统计报表	生成日/月/年能源实绩报表（如水耗、电耗、汽耗）；支持按产品、班次筛选。
数据导出	支持Excel/PDF导出，便于财务/生产部门对账。

能源指标管理

核心功能 ：定义与考核能源指标，尤其是预测性、动态优化。

核心功能	详细说明
指标定义	自定义企业/车间/工序级指标（如"吨铜能耗≤500kgce"）。
目标值管理	设置指标目标值（年度/月度），支持调整。
考核分析	对比实际值与目标值，生成考核得分（如"本月得分85分"）；输出偏差原因（如"设备故障导致能耗上升"）。

能耗分析

核心功能 ：基础统计分析，可优化为AI异常检测、根因诊断。

核心功能	详细说明
趋势分析	按时间（日/月/年）展示能耗趋势（如"蒸汽消耗逐月上升"）。
对比分析	横向对比（车间A vs 车间B）、纵向对比（本月 vs 上月）能耗。
结构分析	分析能耗构成（如"蒸汽占比60%、电占比30%"）。

能源计划

核心功能 ：手工编制计划，尤其是智能优化、动态调整。

核心功能	详细说明
计划编制	手工输入年度/月度/日能源计划（如"蒸汽日计划1000吨"）。
计划下发	通过系统下发至生产部门，支持打印/邮件通知。
计划执行跟踪	对比实际消耗与计划值，生成偏差报表（如"今日超计划5%"）。

移动应用

核心功能 ：基础移动访问，尤其是AR、语音、离线。

核心功能	详细说明
实时数据查看	手机端查看实时能耗、设备状态（如"锅炉压力0.7MPa"）。
告警接收	接收系统告警（如"蒸汽压力过低"），点击查看详情。
简单操作	支持抄表录入、工单确认（如"确认设备故障工单"）。

11.2 实施建议

实施路线图

阶段	时间	主要内容	交付物
第一阶段	1-3个月	架构升级、数据治理、基础可视化	升级版系统架构、数据质量报告、2D管网图
第二阶段	4-6个月	闭环机制、智能算法（预测+检测）	闭环看板、能耗预测模型、异常检测模型
第三阶段	7-9个月	优化算法、三维可视化	计划优化模型、三维管网模型
第四阶段	10-12个月	AR巡检、大屏展示、全面集成	AR巡检系统、大屏指挥中心

风险与应对

风险	影响	应对措施
数据质量问题	算法效果不佳	加强数据治理，建立数据质量监控体系
算法落地困难	业务不接受	渐进式部署，先试点后推广
三维建模成本高	实施周期延长	优先建模关键区域，逐步扩展
用户接受度低	系统使用率低	加强培训，建立使用考核机制

11.3 预期效果

系统将在以下方面实现显著提升：

维度	提升	增强设计	提升幅度
架构规范性	按体系	ISA-95+GB/T 23331	显著
数据质量	主数据管理	全链路数据治理	数据准确率+30%
闭环能力	要求	六环节闭环	管理效率+40%
智能算法	要求	六大类算法	预测精度>95%
可视化能力		三维+动态+AR	用户体验+50%
移动端能力		AR+语音+离线	巡检效率+60%

---

附录：术语表

术语	英文	定义
iEMS	Intelligent Energy Management System	智能能源管理系统
ISA-95	International Society of Automation 95	国际自动化协会制定的企业系统集成标准
GB/T 23331	---	中国能源管理体系国家标准
OPC UA	Open Platform Communications Unified Architecture	开放平台通信统一架构
LSTM	Long Short-Term Memory	长短期记忆网络，一种循环神经网络
NSGA-II	Non-dominated Sorting Genetic Algorithm II	非支配排序遗传算法II
SHAP	SHapley Additive exPlanations	基于博弈论的特征重要性解释方法
RUL	Remaining Useful Life	剩余使用寿命
AR	Augmented Reality	增强现实
BIM	Building Information Modeling	建筑信息模型
WebGL	Web Graphics Library	网页图形库
MAPE	Mean Absolute Percentage Error	平均绝对百分比误差
RMSE	Root Mean Square Error	均方根误差
