模电面试问题汇总三

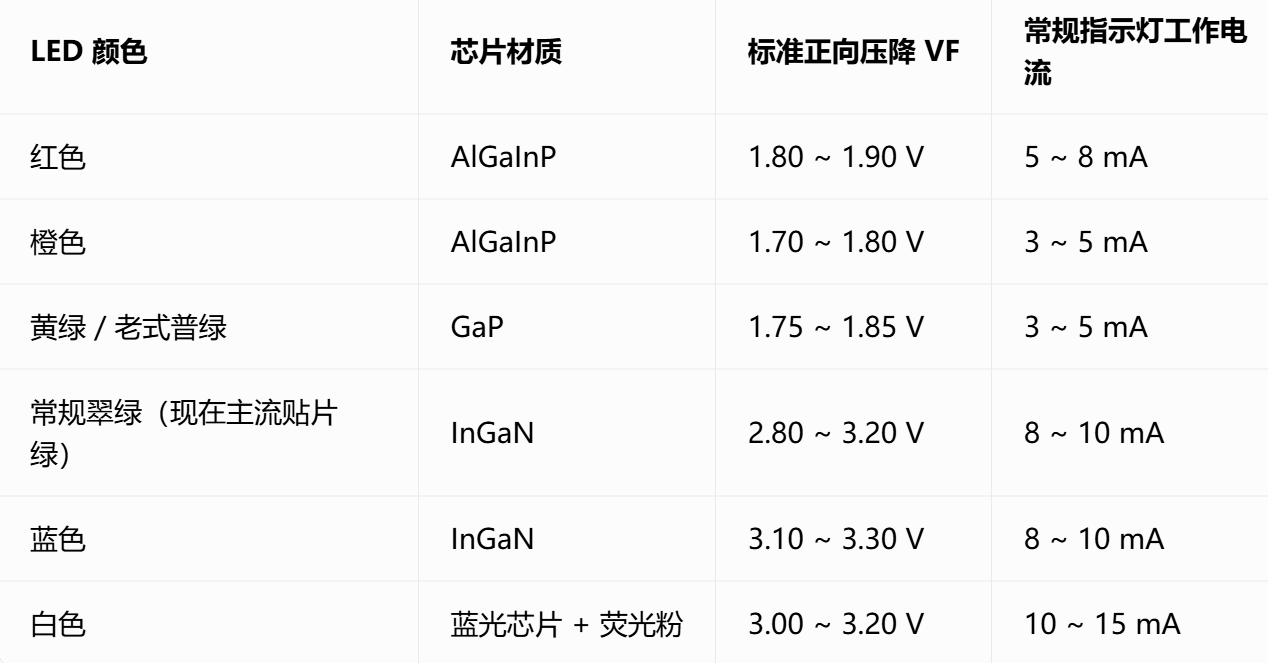

11.发光二极管压降、红、绿贴片LED压降

12.TVS 二极管与稳压二极管对比

1、TVS二极管正常工作在截止区。(稳压二极管)齐纳二极管正常工作在反向击穿区域,

2、TVS保护瞬间的非常高的异常电压,用于保护电路。

稳压管保护电路中出现的小波动电压,使得电压平稳,用于稳压电路。

3、TVS二极管的击穿电流低,齐纳二极管相对大一点。

13.三极管的伏安特性曲线

iB不变时,IC与VCE之间的关系发射结为0.6一0.7V。

截止区

发射结反偏,集电结反偏。Ube<Uon且Uce>ube。Ib=0,Ic=0。

放大区

发射结正偏,集电结反偏。Ube>Uon且Uce>Ube,集电极加反向电压导通后,Ib控制Ic,Ic与Ib近似于线性关系Ic=B*Ib

饱和区

发射结正偏,集电结正向。即 Ube>Uon且Uce<Ube。当三极管的集电结电流Ic 增大到一定程度时,再增大 Ib,Ic 也不会增大,超出了放大区,进入了饱和区。此时lc不仅仅与lb有关,而且随Uce的增大而增大Ic<B*Ib。

14.MOS 管输出特性曲线

(1)VGS<VGS(th)时,夹断区(截止区)。不能导电,处在截止状态。电流Id为0,管子不工作。

饱和区),Id随着Vds的增加,导电沟通已产生但没有完全形成,相当就是一个由VGS 控制的可变电阻。

(3)VGS≥VGS(th),且VDS>VGS-VGS(th),恒流区 (饱和区,放大区)。当VGS>VGS(th),Uds为常量,VGS越大,Id越大。VGS越高,RDS(ON)值就越低。温度越高,RDS(ON)值也就越高。

(4)击穿区:VDS过大,mos损坏

15.MOS管与BJT区别

1.工作性质:三极管是通过电流控制电流,mos管是通过电压控制电流。2 导电极性:MOS管单极性(多子导电)、晶体管双极性(多子与少子导电)。

3.温度:场效应管比晶体管温度稳定性好(少子受温度影响大)。

4.输入阻抗:场效应管输入电阻很大,低噪声。三极管输入阻抗小,损耗大。

5.电极互换:场效应管可以D到S,S到D。栅极也可正可负。

6.驱动:MOS管作为电源开关,大电流开关电路、高频高速电路。三极管用来数字电路开关控制。

7.电流大小:MOS管应用普遍,可以在很小电流和很低电压下工作。

8.频率特性:场效应管的频率特性不如三极管。
