CesiumJS 地图主题系统：用着色器打造实时滤镜

大家好，今天来拆解一个 CesiumJS 实战项目 ------ 地图图层主题系统。通过两套着色器方案叠加，实现实时颜色滤镜、深度遮罩和参数化调参，最终用 lil-gui 搭建出一个可交互的调色面板。

完整 HTML 源码在文末，单文件即可运行。

环境搭建

项目依赖三个库，全部走 CDN 无需本地构建：

Vue 3：驱动 UI 响应式，这里用 Options API 管理 lil-gui 面板状态
CesiumJS：三维地球引擎，负责底图渲染和着色器管线
lil-gui：轻量调参面板，绑定到 Cesium 图层属性和自定义着色器的 uniform

html 复制代码

<script src="https://cdn.jsdelivr.net/npm/vue@3.5.13/dist/vue.global.prod.js"></script>
<script src="https://cdn.jsdelivr.net/npm/cesium@1.133.0/Build/Cesium/Cesium.js"></script>
<script type="module">
  import GUI from "https://cdn.jsdelivr.net/npm/lil-gui@0.19.1/dist/lil-gui.esm.js";
</script>

底图与相机

使用高德地图瓦片作为底图，通过 UrlTemplateImageryProvider 加载。相机初始定位在中国中部上空约 14,000 公里处，俯视视角。

javascript 复制代码

let imageryLayer = viewer.imageryLayers.addImageryProvider(
  new Cesium.UrlTemplateImageryProvider({
    url: "https://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=2&style=8&x={x}&y={y}&z={z}",
    maximumLevel: 18,
  }),
);

注意两个关键设置：关闭 FXAA 避免干扰深度纹理采样，启用 depthTestAgainstTerrain 确保地形遮挡正确。

javascript 复制代码

viewer.scene.postProcessStages.fxaa.enabled = false;
viewer.scene.globe.depthTestAgainstTerrain = true;

核心一：PostProcessStage 色彩滤镜

这是整个系统的核心。Cesium 的 PostProcessStage 可以注入自定义片段着色器，在全屏四边形上执行后处理。

着色器接收两个纹理：colorTexture（当前帧的颜色缓冲）和 depthTexture（深度缓冲）。关键技巧在于用深度值区分天空和地面：

glsl 复制代码

uniform sampler2D colorTexture;
uniform sampler2D depthTexture;
uniform vec3 filterColor;
uniform bool enabled;

void main() {
    vec4 color = texture(colorTexture, v_textureCoordinates);
    float depth = texture(depthTexture, v_textureCoordinates).r;

    if (enabled && depth < 0.999) {
        vec3 inverted = vec3(1.0) - color.rgb;
        vec3 filtered = inverted * filterColor;
        out_FragColor = vec4(filtered, color.a);
    } else {
        out_FragColor = color;
    }
}

深度阈值 0.999 是关键：Cesium 中天空盒渲染到远平面，深度值接近 1.0。小于 0.999 意味着像素属于地球表面或地形 ------ 只对这些区域做反色 + 滤镜。天空保持原样，避免出现怪异色块。

算法分两步：

反色：vec3(1.0) - color.rgb，把浅色底图变成深色基底
滤镜乘法 ：inverted * filterColor，每个通道独立缩放，实现任意色调

通过 JS 侧更新 filterColor uniform，就能在运行时切换主题色：

javascript 复制代码

colorFilterStage.uniforms.filterColor = new Cesium.Cartesian3(r, g, b);
colorFilterStage.uniforms.enabled = true;

核心二：Globe 表面着色器注入

PostProcessStage 作用于全屏，无法精确控制地球表面内部的光照计算。为此项目同时修改了 Cesium 内部的 Globe 片段着色器。

Cesium 的 _surfaceShaderSet.baseFragmentShaderSource.sources 是一个字符串数组，包含 Globe 表面的 GLSL 源码。代码在 czm_saturation 调用之后注入自定义逻辑：

javascript 复制代码

const baseFragShader =
  viewer.scene.globe._surfaceShaderSet.baseFragmentShaderSource.sources;

for (let i = 0; i < baseFragShader.length; i++) {
  const strS = "color = czm_saturation(color, textureSaturation);\n#endif\n";
  let strT = strS + `
    color.r = 1.0 - color.r;
    color.g = 1.0 - color.g;
    color.b = 1.0 - color.b;
    color.r = color.r * ${filterR} / 255.0;
    color.g = color.g * ${filterG} / 255.0;
    color.b = color.b * ${filterB} / 255.0;
  `;
  baseFragShader[i] = baseFragShader[i].replace(strS, strT);
}

⚠️ 这是 Cesium 内部 API，未在文档中公开。版本升级可能导致 _surfaceShaderSet 结构变化，建议锁定 Cesium 版本号。

为什么两套着色器都要？

PostProcessStage 覆盖全屏（含地形、3D Tiles、矢量），但无法区分地球表面内部的光照阶段
Globe 着色器注入仅在 Globe 表面生效，但受 Cesium 批次管理（多个 shader variant 对应不同光照条件）
两者叠加才能保证：无论 Day/Night 切换、地形开关、视角变化，滤镜效果一致

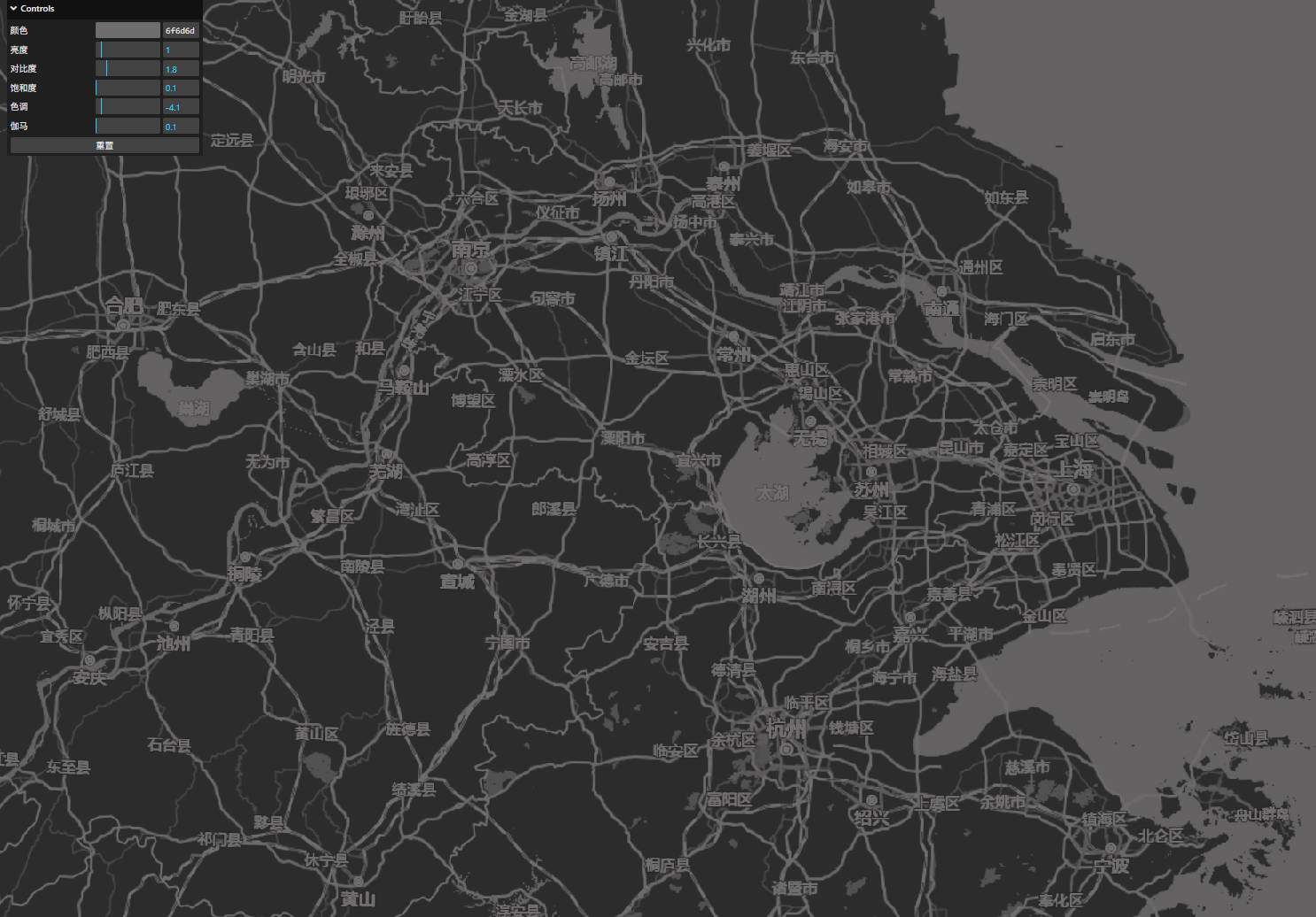

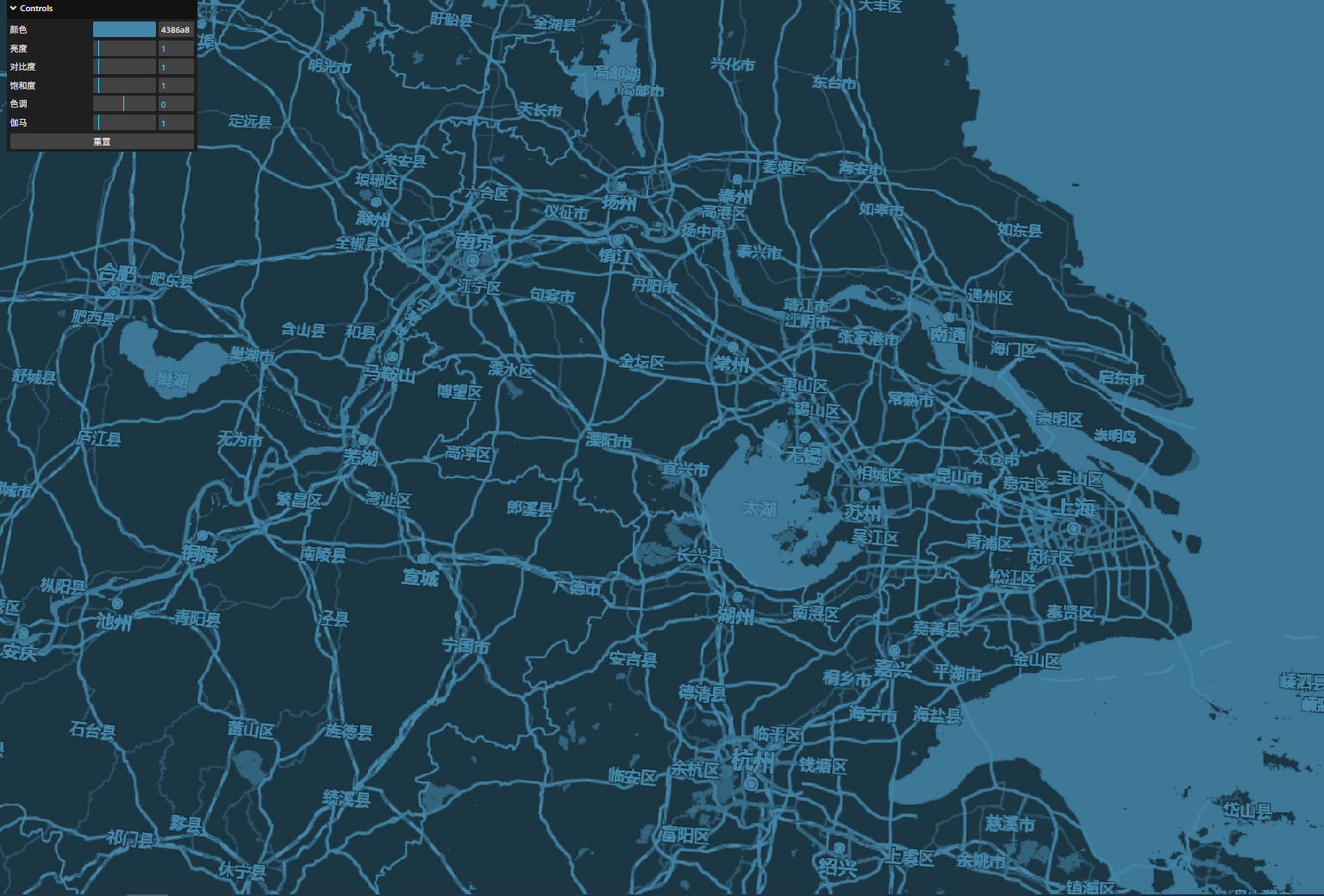

核心三：主题切换系统

switchTheme() 将两套着色器的参数打包成一个主题对象，一次调用完成全局切换：

javascript 复制代码

switchTheme(theme) {
  if (theme.isOriginal) {
    colorFilterStage.uniforms.enabled = false;
    baseLayer.brightness = 1;
    baseLayer.contrast = 1;
    baseLayer.gamma = 1;
    baseLayer.hue = 0;
    baseLayer.saturation = 1;
  } else {
    colorFilterStage.uniforms.enabled = true;
    colorFilterStage.uniforms.filterColor = new Cesium.Cartesian3(
      theme.filterRGB[0], theme.filterRGB[1], theme.filterRGB[2]
    );
    baseLayer.brightness = theme.brightness ?? 0.6;
    baseLayer.contrast = theme.contrast ?? 1.8;
    baseLayer.gamma = theme.gamma ?? 0.3;
    baseLayer.hue = 0;
    baseLayer.saturation = 0;
  }
  viewer.scene.requestRender();
}

五个图层属性各有含义：

属性	作用	典型值
brightness	亮度，值越大越亮	0.6
contrast	对比度，增强明暗差异	1.8
gamma	伽马校正，压暗或提亮中间调	0.3
hue	色相偏移	0
saturation	饱和度，0 = 灰度	0

饱和度设为 0 是关键 ------ 去掉底图原有色彩后，着色器的 filterColor 乘法才能精确控制最终色调，不会被原图颜色干扰。

lil-gui 调参面板

lil-gui 使用 ESM 引入，通过链式 API 绑定控件：

javascript 复制代码

let params = {
  colorArray: [255, 0, 0],
  brightness: 1.0,
  contrast: 1.0,
  saturation: 1.0,
  hue: 0.0,
  gamma: 1.0,
  reset: () => this.switchTheme({ isOriginal: true }),
};

myLilGui
  .addColor(params, "colorArray").name("颜色")
  .onChange((value) => this.switchTheme({ filterRGB: value }));

myLilGui
  .add(params, "brightness", 0.1, 10.0, 0.1).name("亮度")
  .onChange(() => { this.imageryLayer.brightness = params.brightness; });

颜色控件走 switchTheme() 触发完整主题更新（着色器 + 图层属性），而亮度/对比度等滑块直接修改 imageryLayer 属性。这样设计的原因是：颜色变化需要着色器重新计算，而亮度等属性是 Cesium 内置的图层参数，直接赋值即可实时生效。

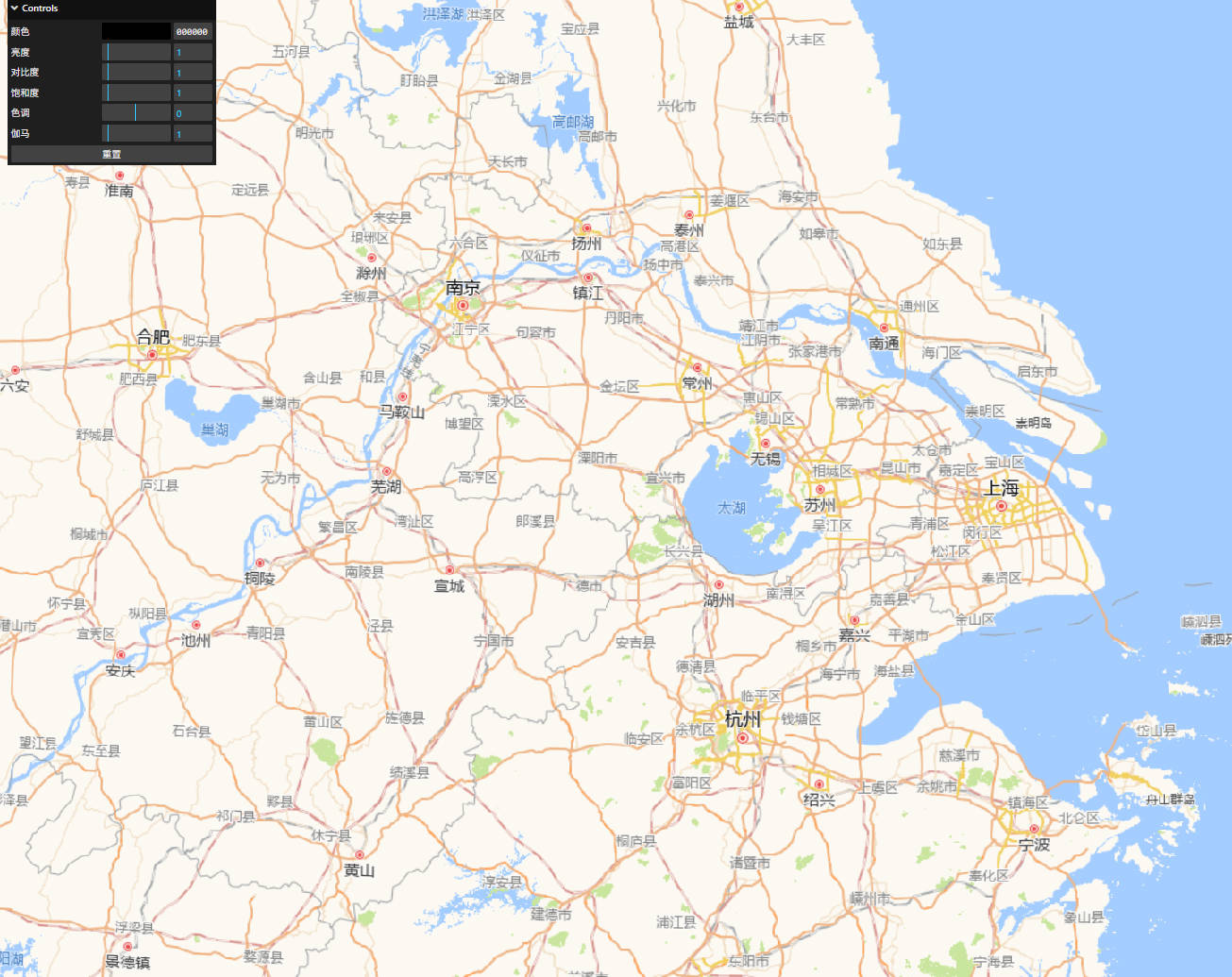

重置按钮传入 { isOriginal: true } 一次性还原所有参数，比逐个恢复更简洁。

避坑笔记

FXAA 与深度纹理 ：开启 FXAA 会影响深度纹理采样精度，导致 depth < 0.999 判断失效，必须在初始化时关闭
ESM 与 global 混用 ：Vue 走 <script> 全局加载，lil-gui 走 import 模块加载，Cesium 是 UMD。三者共存的关键是 Cesium 用 <script> 加载且 window.CESIUM_BASE_URL 必须在 import 之前设置
saturation = 0 是故意的 ：不是 bug。去饱和后让着色器的 filterColor 乘法成为唯一色彩来源，保证主题色一致
Globe 着色器是数组 ：baseFragmentShaderSource.sources 是数组而非单个字符串 ------ Cesium 为不同光照条件生成了多个 shader variant，必须全部替换

完整代码

见原文：https://mp.weixin.qq.com/s/Tkwbxhf8eeL7ZB4YyqnitA

总结

本文拆解的地图主题系统，核心思路是两套着色器叠加 + 参数化面板：

PostProcessStage 用深度纹理做天空/地面分割，只在非天空区域做反色和滤镜乘法
Globe 着色器注入在表面渲染阶段做同样的色彩变换，确保所有 shader variant 覆盖
lil-gui 将颜色、亮度、对比度、伽马等参数暴露为交互控件，实时调参
switchTheme() 把离散的参数组合打包为主题对象，一键切换

这个架构可以扩展为预设多套主题、接入后端配色方案，甚至做成可视化主题编辑器。把单文件 HTML 部署到任何静态服务器就能运行，无需构建工具。
