LAMP架构4——MySQL高可用

1 mysql路由器

重新开启虚拟机，集群已失效

恢复主节点server25

bash 复制代码

mysql> SET GLOBAL group_replication_bootstrap_group=ON;
mysql> START GROUP_REPLICATION;
mysql> SET GLOBAL group_replication_bootstrap_group=OFF;

恢复备节点server22和server23

bash 复制代码

mysql> START GROUP_REPLICATION;
mysql> SELECT * FROM performance_schema.replication_group_members;

集群恢复

在server26上部署 MySQL Router，为应用层提供统一的数据库访问入口

bash 复制代码

[root@server26 ~]# rpm -ivh mysql-router-community-8.0.46-1.el7.x86_64.rpm
[root@server26 ~]# cd /etc/mysqlrouter/

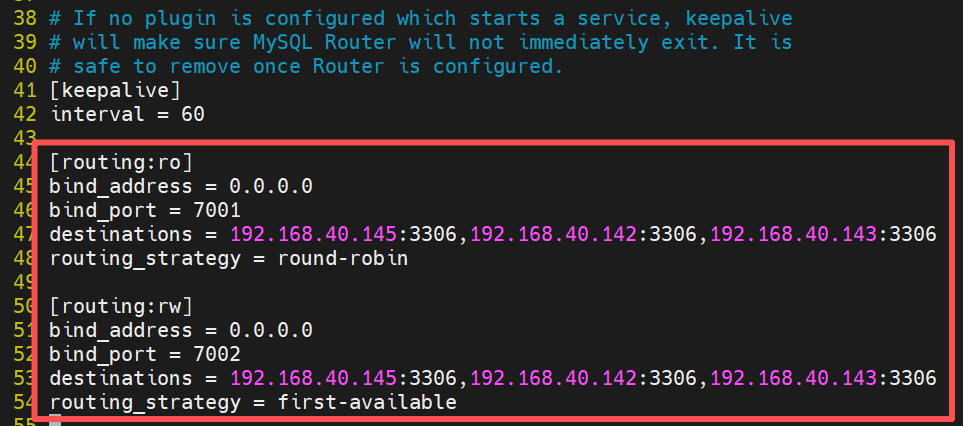

[root@server26 mysqlrouter]# vim mysqlrouter.conf
[root@server26 mysqlrouter]# systemctl enable --now mysqlrouter.service
[root@server26 mysqlrouter]# netstat -antlp|grep :7001
[root@server26 mysqlrouter]# netstat -antlp|grep :7002

【静态手动路由模式】，不是自动对接 MGR 集群模式。Router 不会自动探测主从切换，节点宕机不会自动剔除，7001端口只读，7002端口读写

主节点server25添加用户zxl，用于测试机server26远程访问mysql

bash 复制代码

mysql> create user 'zxl'@'%' identified by '123456';
mysql> grant all on test.* to 'zxl'@'%';

给server26安装mysql

从server25复制

bash 复制代码

[root@server25 ~]# systemctl stop mysqld.service
[root@server25 ~]# cd /usr/local
[root@server25 local]# scp -rp mysql server26:/usr/local/

server26

bash 复制代码

[root@server26 mysqlrouter]# groupadd -g 1005 mysql
[root@server26 mysqlrouter]# useradd -u 1004 -g mysql -M -d /usr/local/mysql/ -s /sbin/nologin mysql
[root@server26 mysqlrouter]# mkdir -p /data/mysql
[root@server26 mysqlrouter]# mkdir /etc/mysql
[root@server26 mysqlrouter]# chown -R mysql.mysql /data/mysql
[root@server26 mysqlrouter]# vim ~/.bash_profile
[root@server26 mysqlrouter]# source ~/.bash_profile
[root@server26 mysqlrouter]# which mysql
/usr/local/mysql/bin/mysql

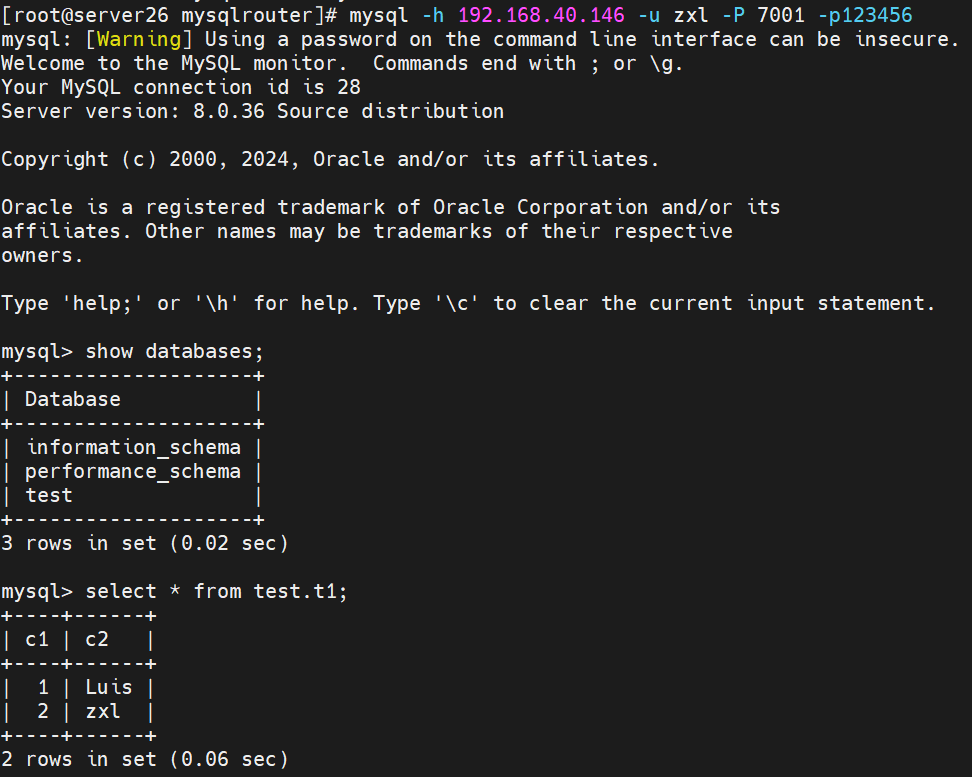

至此mysql已安装好，server26可以访问集群中的数据

bash 复制代码

[root@server26 mysqlrouter]# mysql -h 192.168.40.146 -u zxl -P 7001 -p123456
mysql> show databases;
mysql> select * from test.t1;

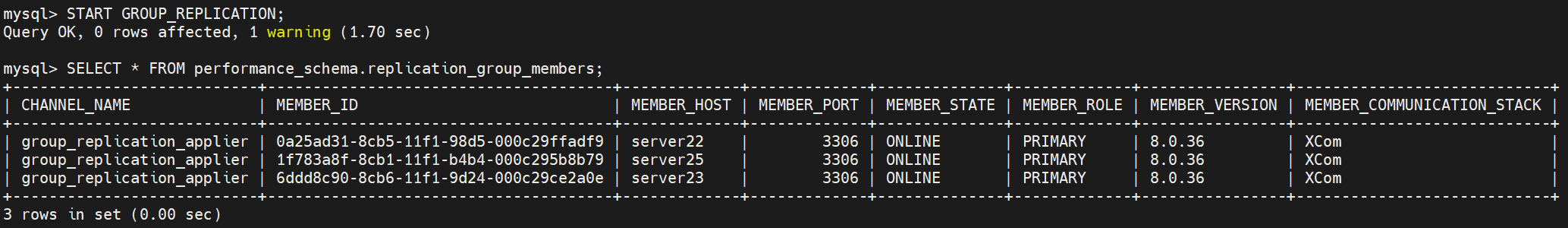

启动组复制，查询集群成员状态

bash 复制代码

[root@server25 local]# mysql -p123456
mysql> START GROUP_REPLICATION;
mysql> SELECT * FROM performance_schema.replication_group_members;

集群中的机器均安装lsof服务，用于验证 MySQL Router 是否成功工作

bash 复制代码

yum install -y lsof

在 server26 本机上，通过 MySQL Router 的 7001 端口，连接到后端的 MySQL 数据库集群

bash 复制代码

[root@server26 mysqlrouter]# mysql -h 192.168.40.146 -u zxl -P 7001 -p123456

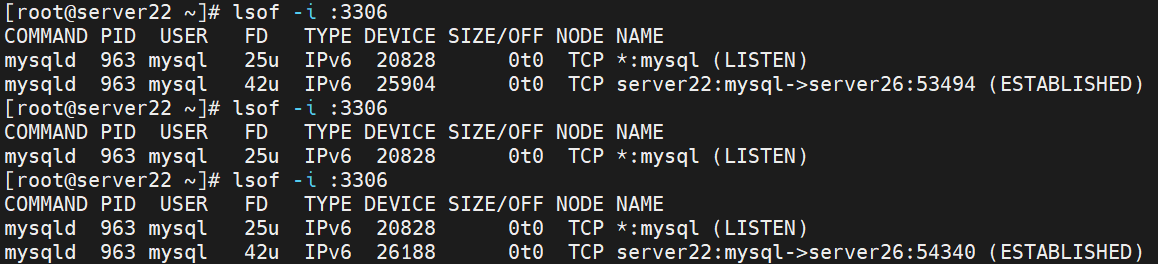

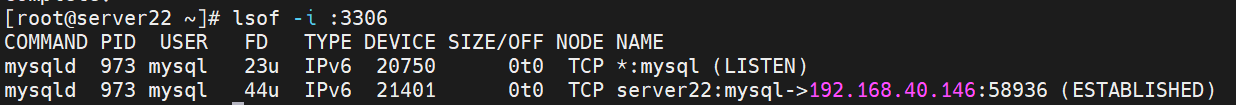

server26 上的 MySQL Router 收到了连接请求，并且它成功地将该请求转发到了后端的 server22 这个数据库节点。连接状态为 ESTABLISHED，说明连接已经建立，可以进行数据交互

同理，可以访问 7002 端口

bash 复制代码

[root@server26 mysqlrouter]# mysql -h 192.168.40.146 -u zxl -P 7002 -p123456

2 InnoDB Cluster

InnoDB Cluster 是 MySQL 官方提供的一套完整的高可用解决方案。它通过将多个 MySQL 服务器实例组合成一个集群，提供自动故障转移、数据复制和读写分离等功能。

InnoDB Cluster 主要由以下三个核心组件构成：

MySQL 服务器 (MySQL Server)：

这是集群的基础，至少需要 3 个 MySQL 服务器实例。

通常采用 单主模式，即一个实例作为主节点（Primary）处理读写请求，其余作为从节点（Secondary）处理只读请求，并复制主节点的数据。

也可以配置为多主模式，所有实例均可读写。
MySQL Group Replication：

这是 InnoDB Cluster 的核心技术引擎。

它基于共识算法（如 Paxos）提供数据复制、自动成员资格管理和自动故障转移功能。

当主节点发生故障时，集群会自动从从节点中选举一个新的主节点，对应用透明。
MySQL Router：

这是一个轻量级的中间件，作为应用程序和数据库集群之间的"路由器"。

它了解集群的拓扑结构，并自动将读写请求路由到当前的主节点，将只读请求分发到从节点。

当主节点发生故障切换时，Router 能自动感知并将请求路由到新的主节点，从而实现应用层的无缝切换。

优势

高可用性 (High Availability)：通过自动故障转移和容错机制，确保服务持续可用。
易用性 (Ease of Use)：通过 MySQL Shell 的 AdminAPI 可以轻松部署和管理，避免复杂的手动配置。
透明路由 (Transparent Routing)：MySQL Router 让应用程序无需感知后端集群的复杂拓扑和变化。
读写分离 (Read/Write Splitting)：将读和写操作分发到不同的实例，提升整体性能。

2.1 配置mgr单主模式

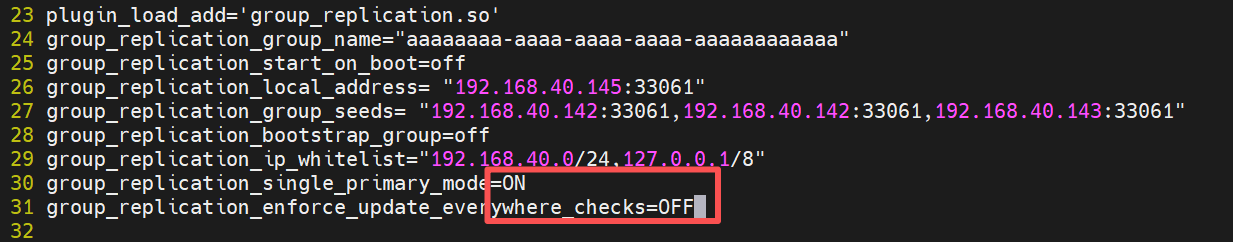

修改配置文件，切换单主模式

bash 复制代码

[root@server25 ~]# vim /etc/mysql/my.cnf
[root@server25 ~]# systemctl restart mysqld.service

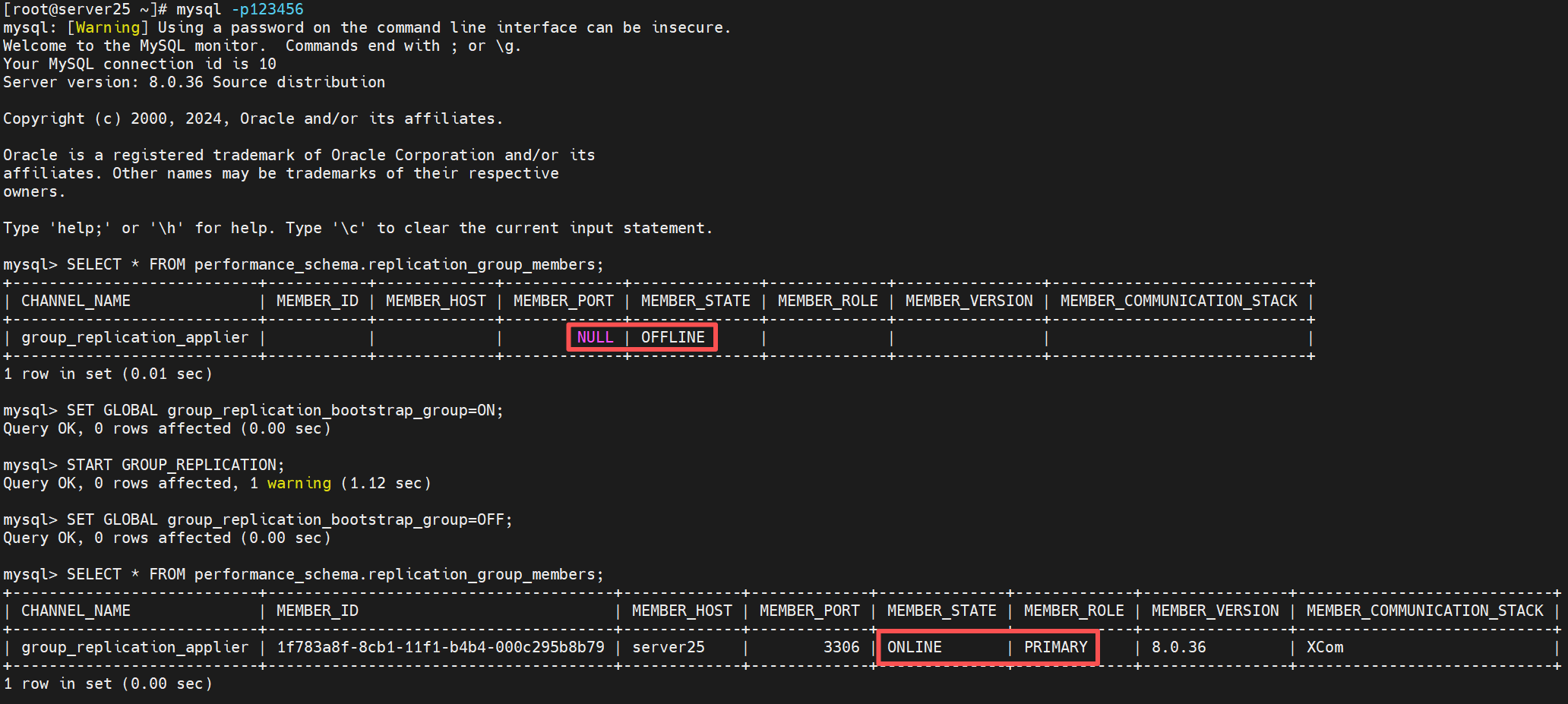

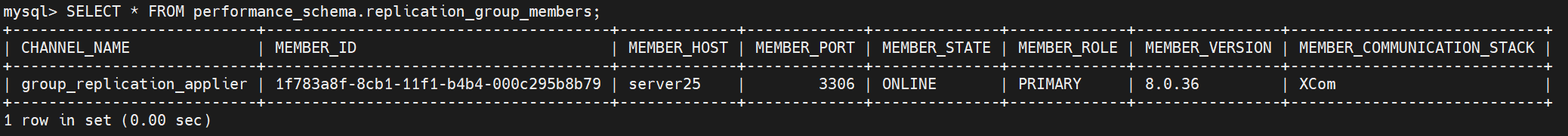

用引导模式"强行"建立一个新组，使主节点恢复为 primary

bash 复制代码

[root@server25 ~]# mysql -p123456
mysql> SELECT * FROM performance_schema.replication_group_members;

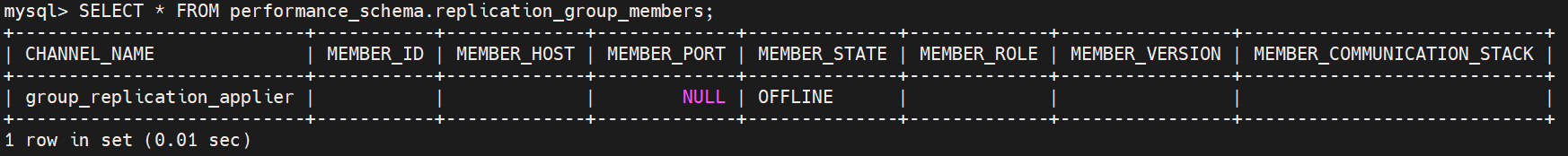

#此时看到集群已经失效
mysql> SET GLOBAL group_replication_bootstrap_group=ON;
mysql> START GROUP_REPLICATION;
mysql> SET GLOBAL group_replication_bootstrap_group=OFF;
mysql> SELECT * FROM performance_schema.replication_group_members;

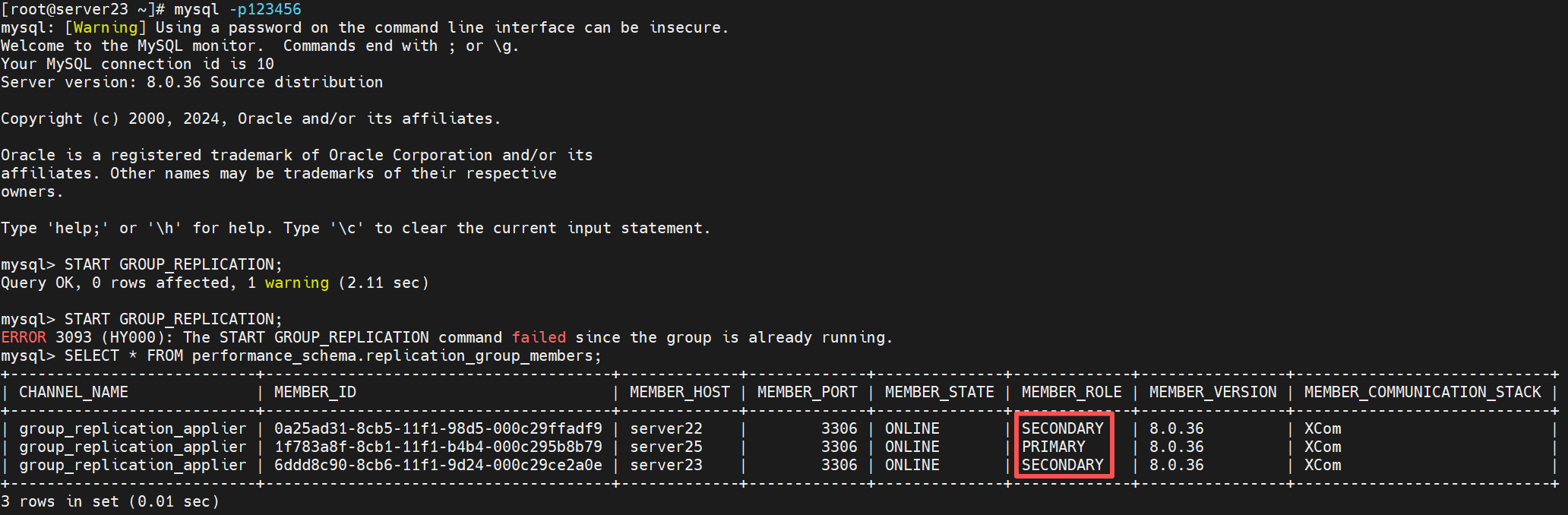

server22和server23重新启动集群即可，恢复为secondary

bash 复制代码

[root@server22 ~]# mysql -p123456
mysql> START GROUP_REPLICATION;
mysql> SELECT * FROM performance_schema.replication_group_members;

此时已经改为单主模式

2.2 mysql shell

MySQL Shell（mysqlsh）是官方推出的新一代高级命令行客户端和代码编辑器，可以看作是传统 mysql 命令的增强版。

核心能力

多语言编程支持：可以在同一个工具中使用 SQL、JavaScript 和 Python 编写脚本，非常适合编写复杂的自动化运维任务。
强大的 AdminAPI：通过 AdminAPI，你可以使用简单的 JavaScript 或 Python 命令来创建、配置和管理 InnoDB Cluster、InnoDB ClusterSet 和 InnoDB ReplicaSet，大大简化了高可用集群的运维工作。
现代化的交互体验：提供更友好的命令行界面，包括语法高亮、智能的 TAB 键自动补全以及历史命令记录（\history），能显著提升工作效率。

安装

bash 复制代码

[root@server26 ~]# yum install -y mysql-shell-8.0.46-1.el7.x86_64.rpm

在primary节点创建集群管理员

bash 复制代码

mysql> CREATE USER icadmin@'%' IDENTIFIED BY '123456';
mysql> GRANT ALL PRIVILEGES ON *.* TO icadmin@'%' WITH GRANT OPTION;
mysql> FLUSH PRIVILEGES;

接管现有mgr集群

bash 复制代码

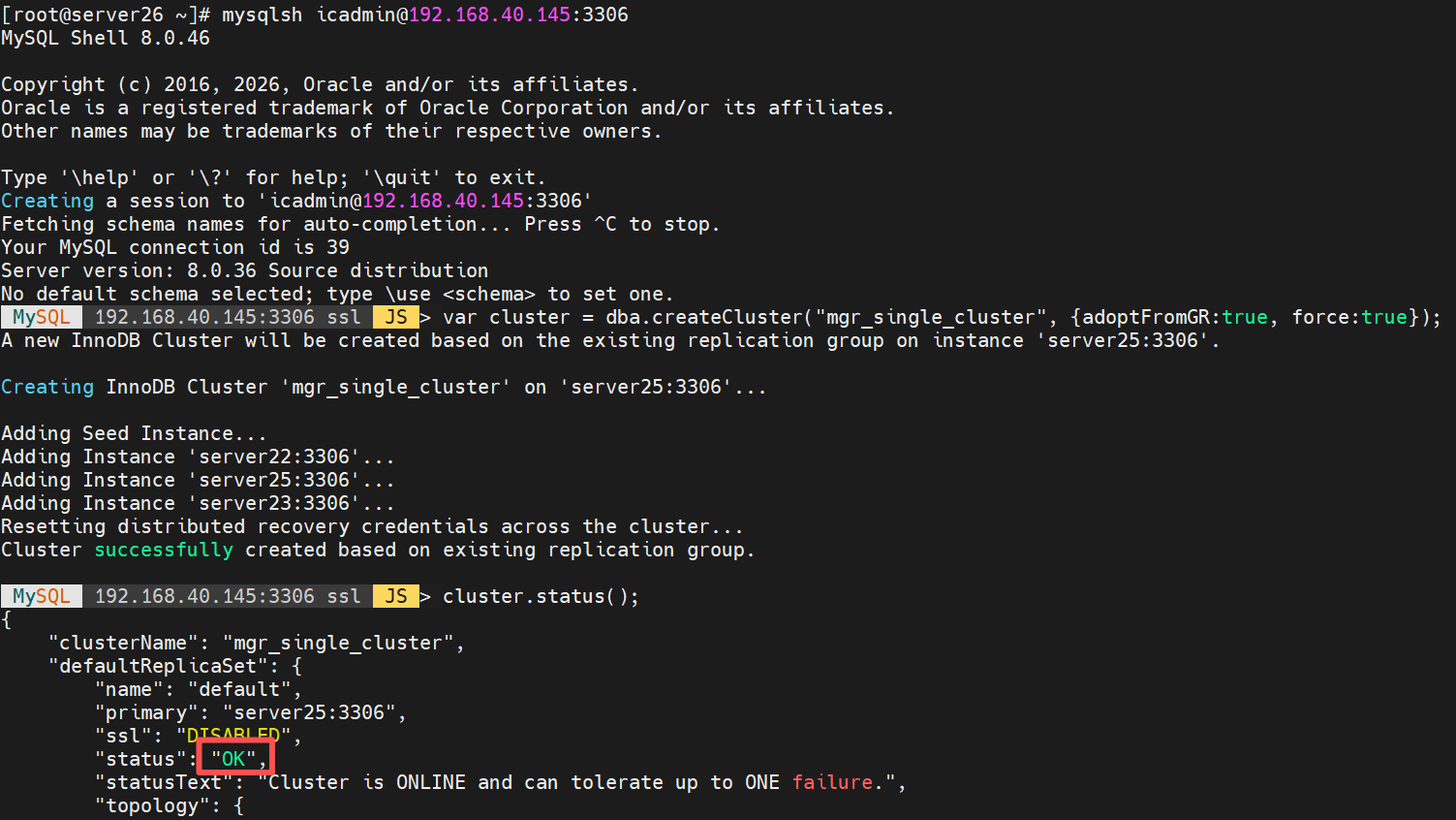

[root@server26 ~]# mysqlsh icadmin@192.168.40.145:3306
var cluster = dba.createCluster("mgr_single_cluster", {adoptFromGR:true, force:true});
cluster.status();   #验证集群状态
CTRL+D退出

2.3 mysql router

自动生成配置

bash 复制代码

[root@server26 ~]# mysqlrouter --bootstrap icadmin@192.168.40.145:3306 --user=mysqlrouter
[root@server26 ~]# systemctl restart mysqlrouter.service
[root@server26 ~]# mysql -h 192.168.40.146 -u zxl -P 6446 -p123456

连接 6446 端口时，Router 会将其路由到 InnoDB Cluster 的主库（Primary），可以读写。

连接 6447 端口时，Router 会将其路由到从库（Secondary），只读。

主节点查看

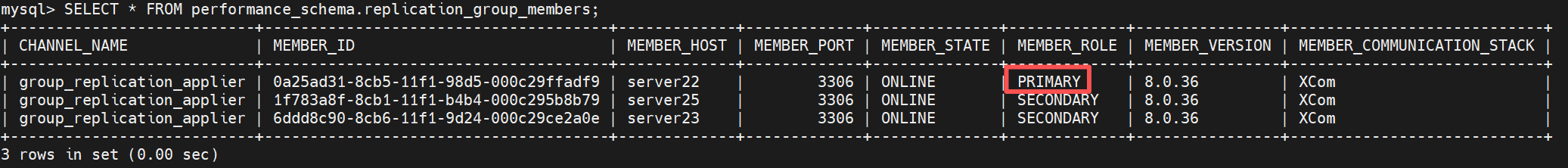

此时停掉主节点server25的服务，备节点仍可工作，并推选出一个新的主节点server22，恢复服务，原来的主节点变为备节点

2.4 mysql router 高可用与横向扩容

可以搭配keepalived、lvs 实现mysqlrouter 高可用与横向扩容

新加入四台虚拟机

server26、server27做路由器

server28、server29做LVS

分别将七台机器的IP都加入解析文件

第一层均衡 ：LVS（server28 & server29）

作用：提供 VIP（虚拟IP）和负载均衡。

将客户端发往 VIP 的连接，按照轮询（rr）算法，分发到后端的多个 MySQL Router 实例（server26 和 server27），实际就是对路由器实现负载均衡。

实现 Router 层的高可用和负载分担。如果 server26 宕机，LVS 会自动将流量全部切到 server27；同时，两个 Router 共同承担连接压力。

第二层路由 ：MySQL Router（server26 & server27）

作用：读写分离和故障感知。

发往 7001 端口的连接，Router 会全部路由到当前 MGR 集群的 primary 节点（server25）。

发往 7002 端口的连接，Router 会根据负载均衡策略将连接分发到多个 secondary 节点（server22、server23）。这里实现了读请求的负载均衡。

7001（读写端口）：保证写入一致性，所有写操作必须由主库处理。

7002（只读端口）：将查询压力分散到多个从库，提升整体吞吐量。

第三层数据层 ：MGR（server25、22、23）------ 保障"数据一致性"

作用：数据存储和高可用。

目的：主库故障时，从库自动升级为主库，保证数据不丢失，服务可持续。

2.4.1 路由器部署

bash 复制代码

[root@server27 ~]# yum install -y mysql-router-community-8.0.46-1.el7.x86_64.rpm

时间同步

bash 复制代码

systemctl restart chronyd

安装mysql或mariadb进行测试

bash 复制代码

[root@server26 ~]# scp -rp /usr/local/mysql server27:/usr/local/

bash 复制代码

[root@server27 ~]# vim .bash_profile   #将mysql路径写入
[root@server27 ~]# source .bash_profile
[root@server27 ~]# which mysql

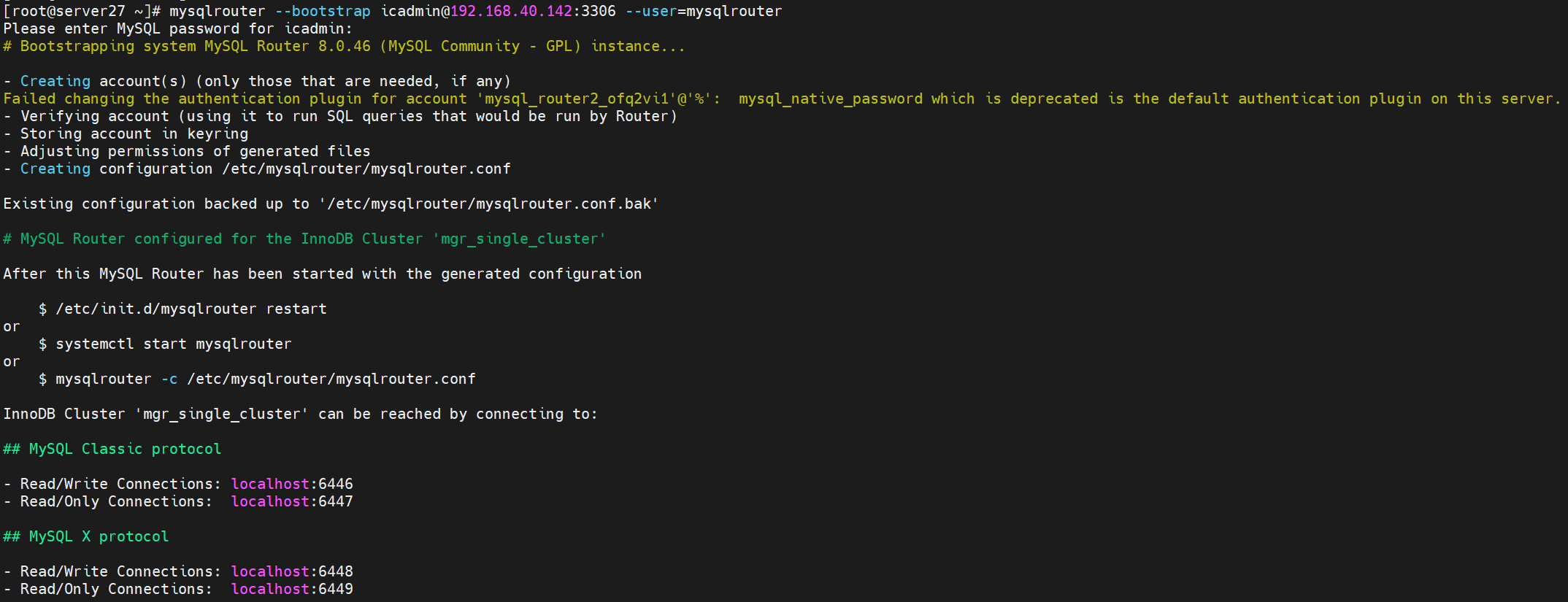

[root@server27 ~]# mysqlrouter --bootstrap icadmin@192.168.40.142:3306 --user=mysqlrouter
[root@server27 ~]# systemctl restart mysqlrouter.service

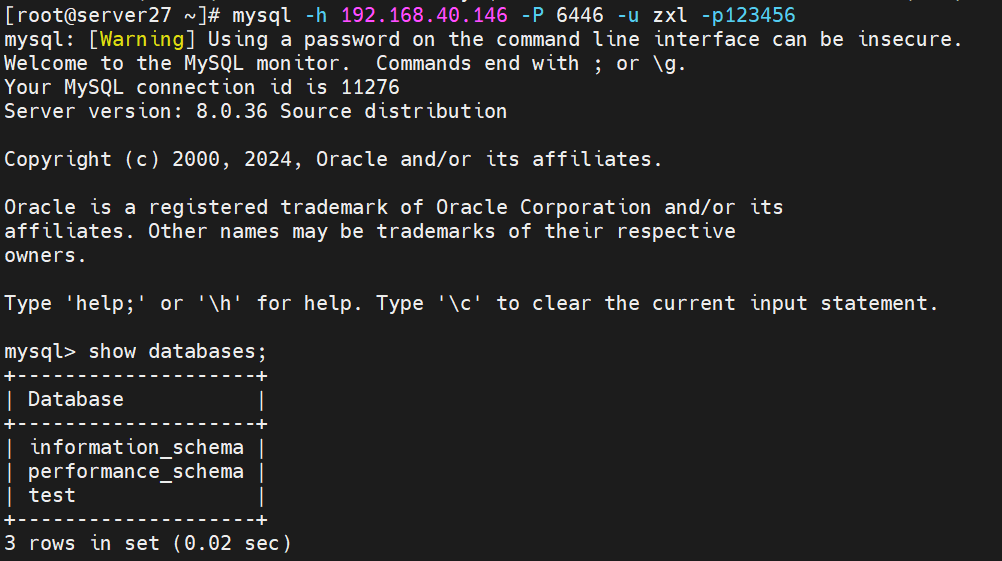

[root@server27 ~]# mysql -h 192.168.40.146 -P 6446 -u zxl -p123456

测试：可以远程访问数据库

2.4.2 LVS部署

server28、server29

bash 复制代码

yum install -y install keepalived.x86_64
yum install -y ipvsadm

主节点部署

bash 复制代码

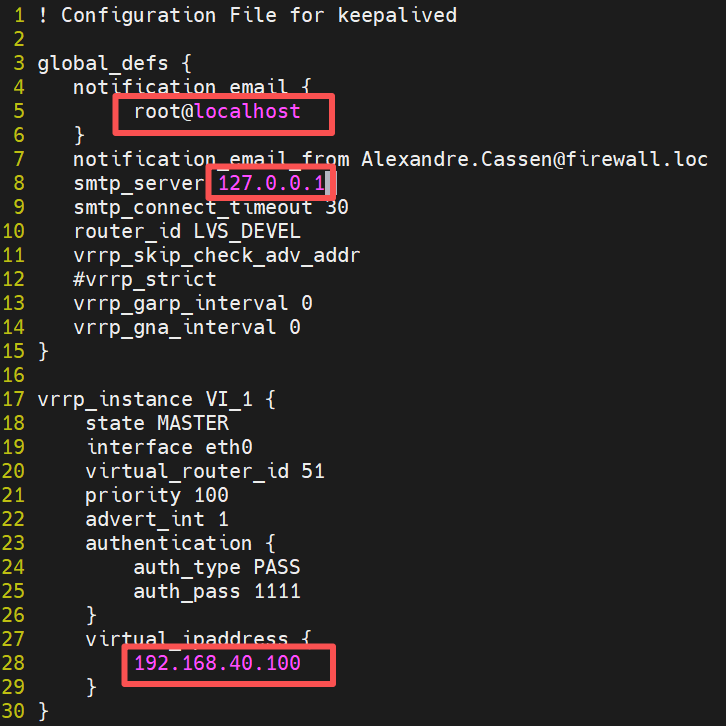

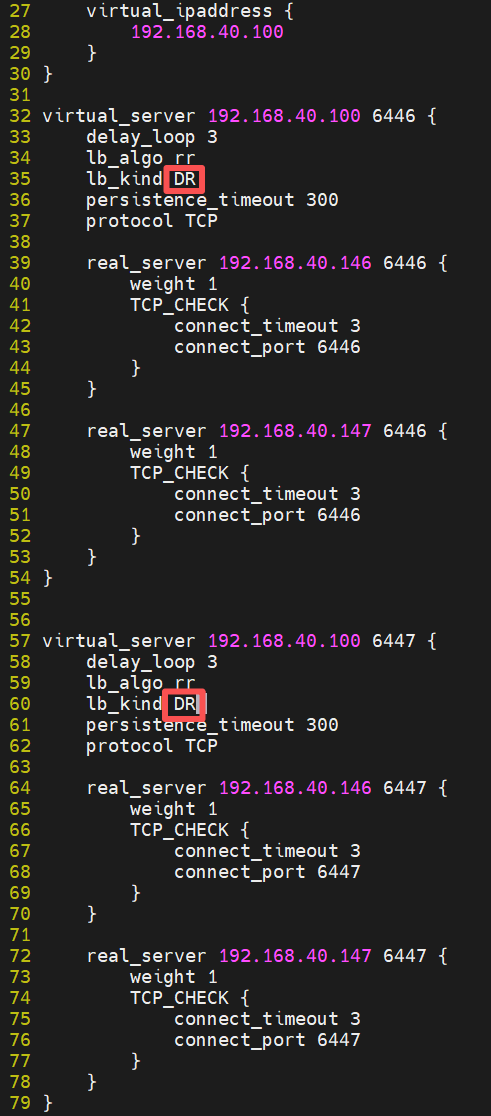

[root@server28 ~]# vim /etc/keepalived/keepalived.conf
[root@server28 ~]# systemctl enable --now keepalived.service

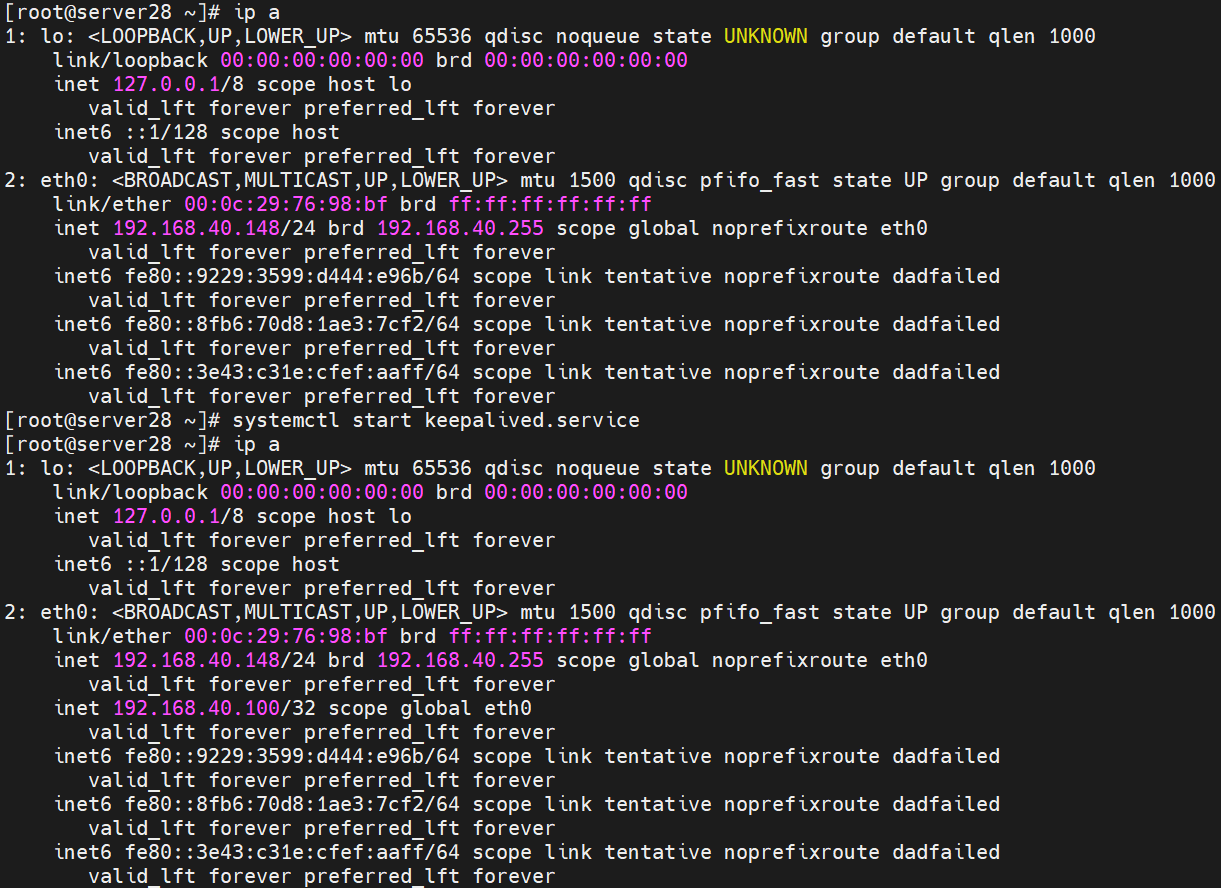

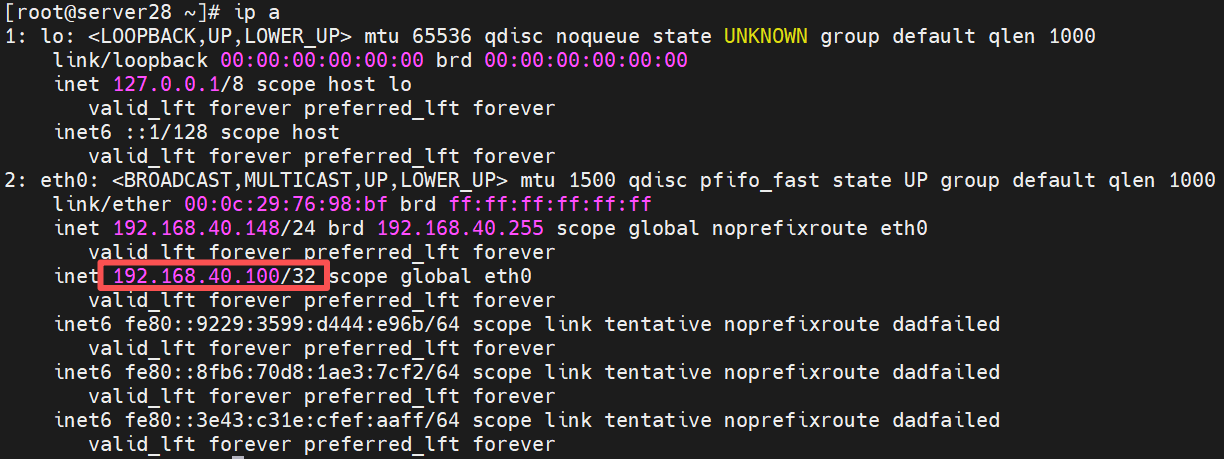

自动绑定VIP

备节点部署

配置文件拷贝到备节点

bash 复制代码

[root@server28 ~]# scp /etc/keepalived/keepalived.conf server29:/etc/keepalived/

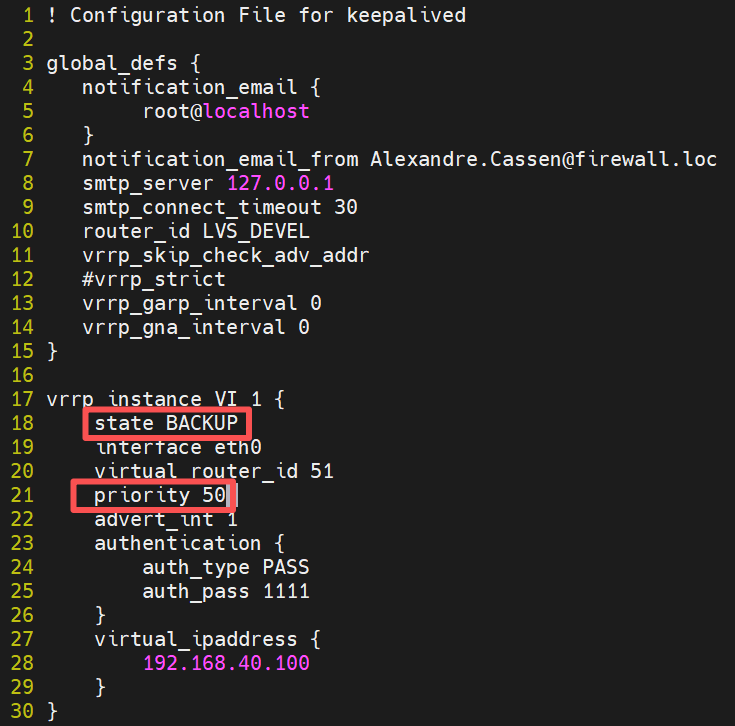

设置为备用节点，优先级低于主节点，不会自动接管VIP

bash 复制代码

[root@server29 ~]# vim /etc/keepalived/keepalived.conf
[root@server29 ~]# systemctl enable --now keepalived.service

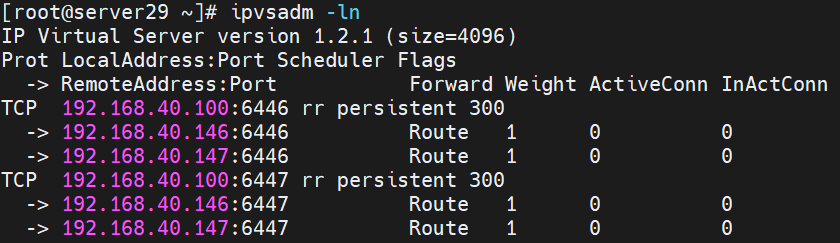

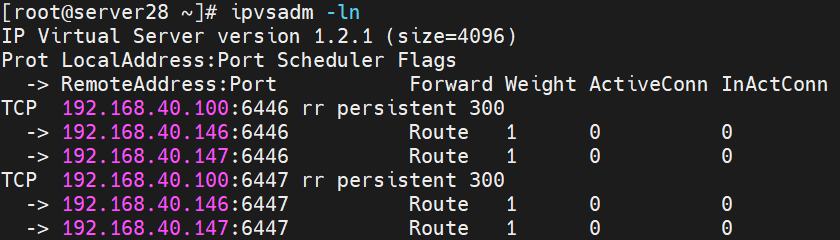

查看当前生效的负载均衡规则表

bash 复制代码

ipvsadm -ln

在 MySQL Router 节点上，通过 arptables 实现 LVS DR 模式的 ARP 抑制和 VIP 绑定

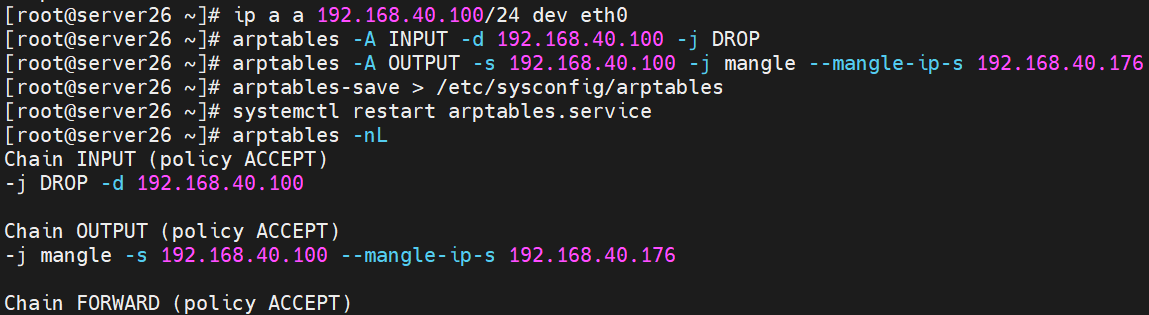

server26

bash 复制代码

[root@server26 ~]# yum install -y arptables
[root@server26 ~]# ip a a 192.168.40.100/24 dev eth0
[root@server26 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server26 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.176
[root@server26 ~]# arptables-save > /etc/sysconfig/arptables
[root@server26 ~]# systemctl restart arptables.service

server27

bash 复制代码

[root@server27 ~]# ip a a 192.168.40.100/24 dev eth0
[root@server27 ~]# arptables -A INPUT -d 192.168.40.100 -j DROP
[root@server27 ~]# arptables -A OUTPUT -s 192.168.40.100 -j mangle --mangle-ip-s 192.168.40.177
[root@server27 ~]# arptables-save > /etc/sysconfig/arptables
[root@server27 ~]# systemctl restart arptables.service

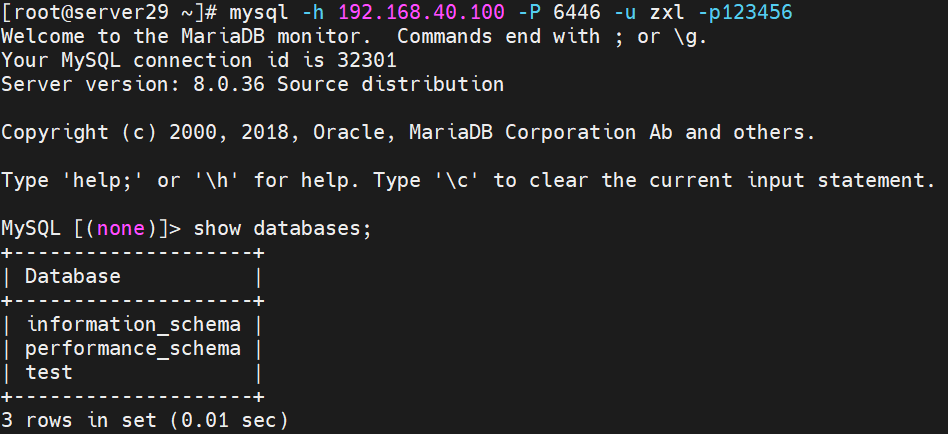

在server29测试：可通过VIP访问数据库

bash 复制代码

[root@server29 ~]# yum install -y mariadb
[root@server29 ~]# mysql -h 192.168.40.100 -P 6446 -u zxl -p123456

测试

测试 Keepalived 的 VIP 漂移机制

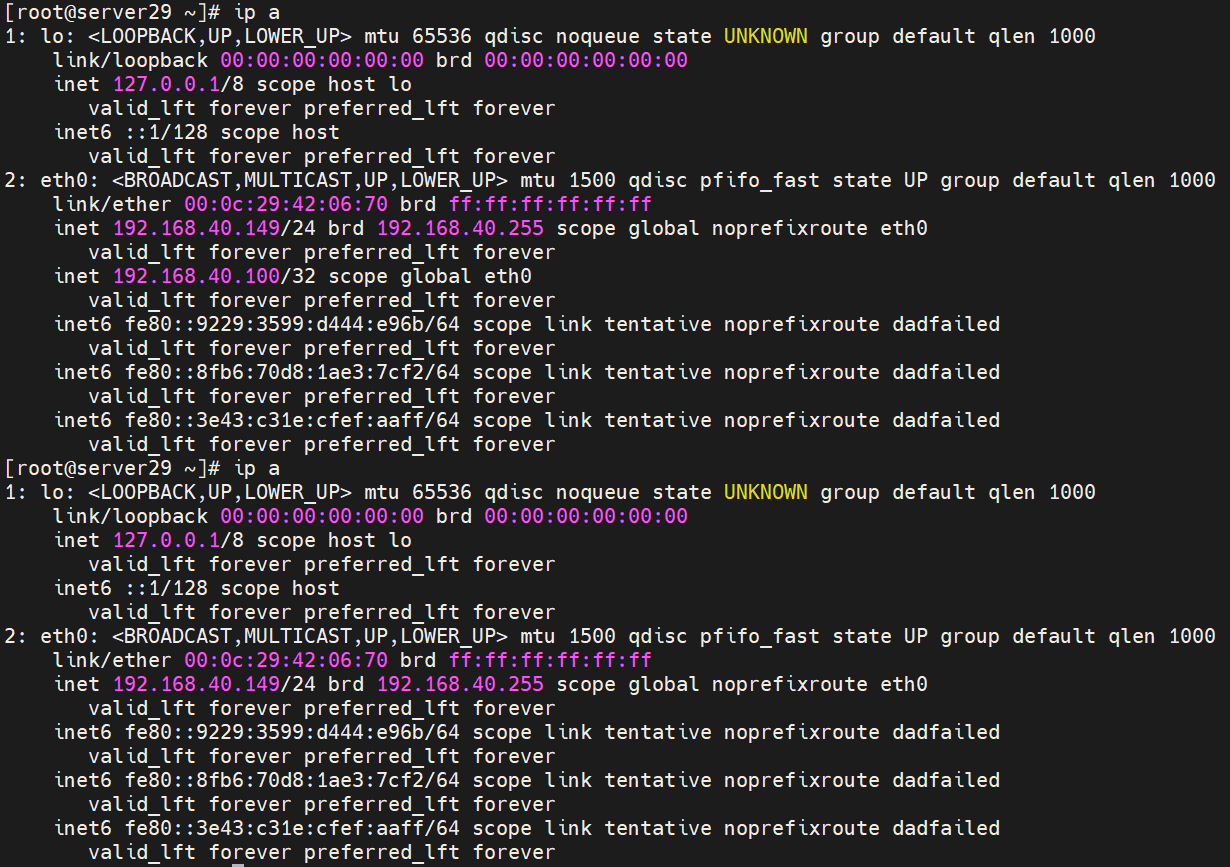

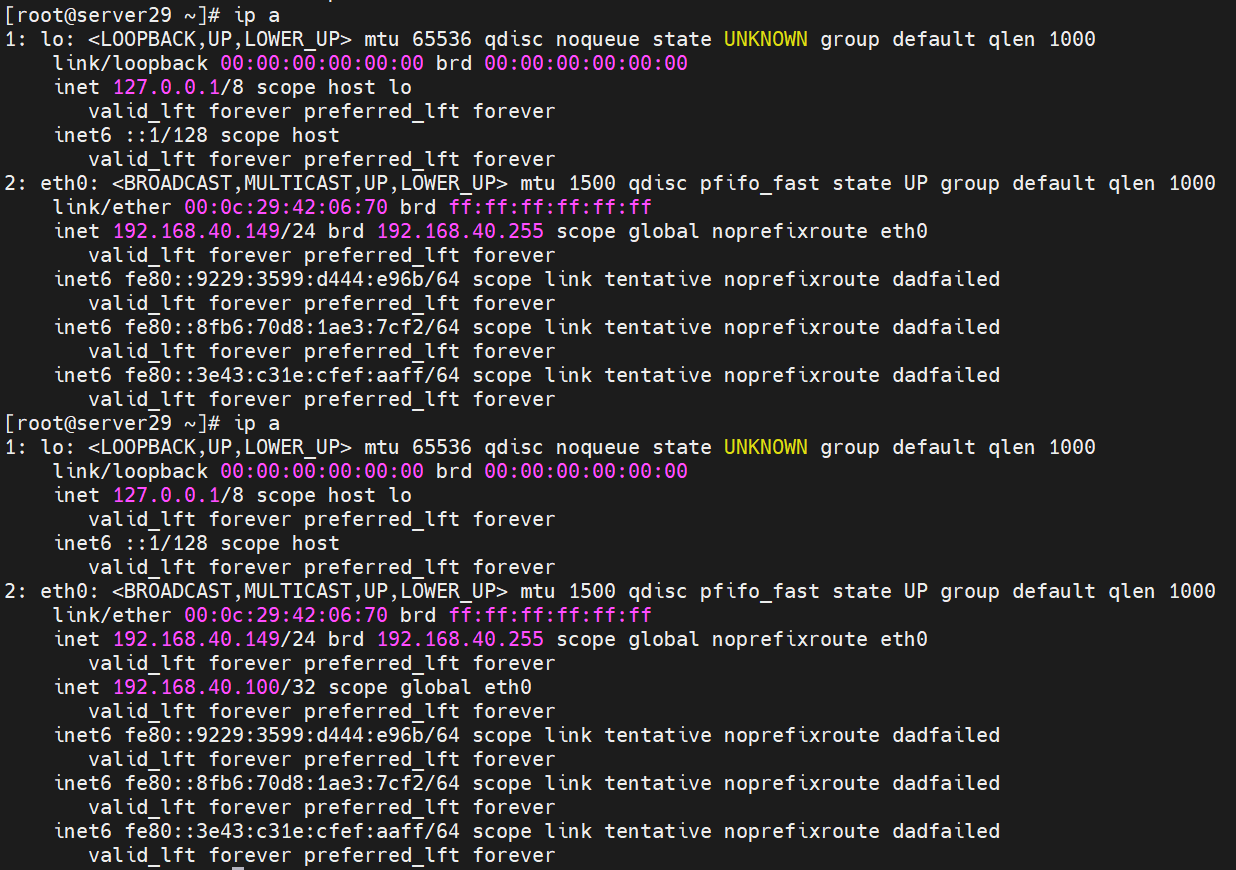

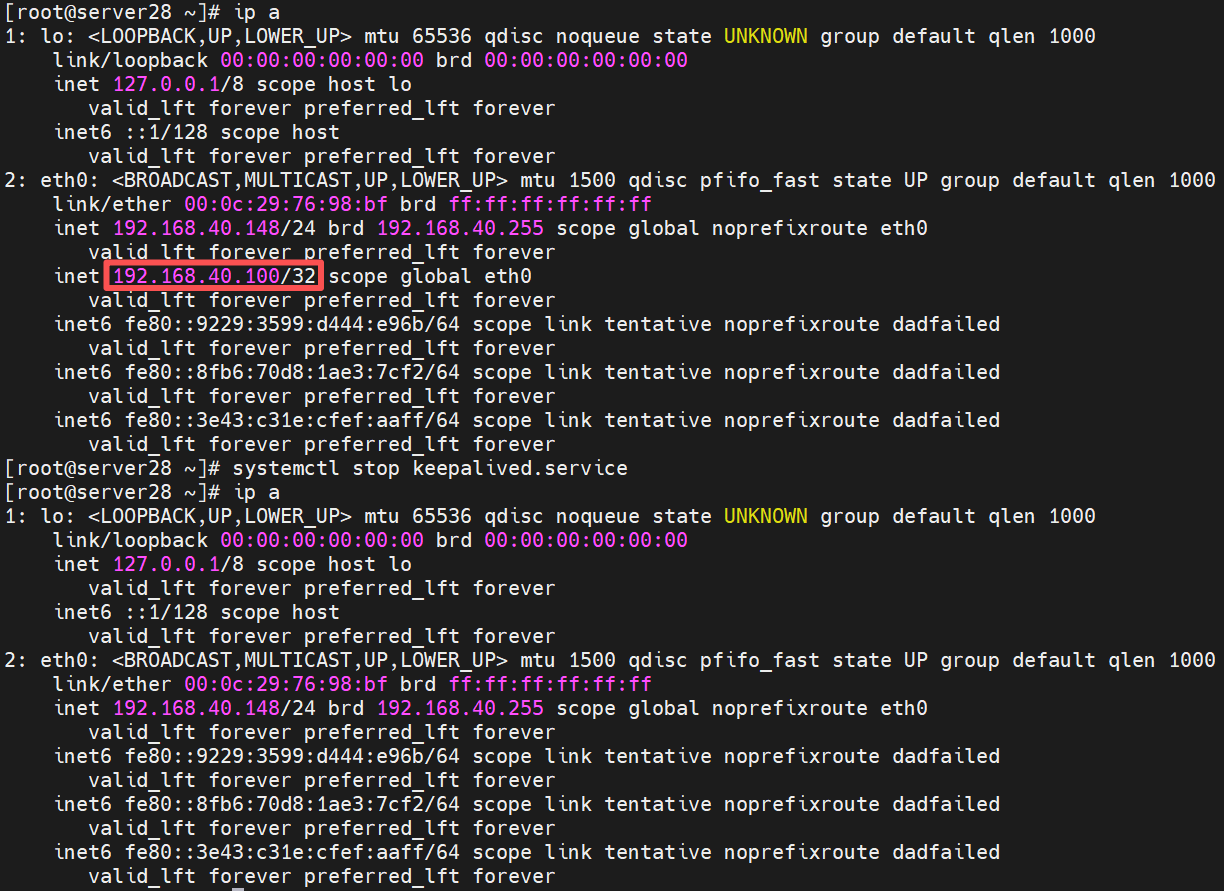

server28停止keepalived服务，VIP自动从server28解绑，绑定到server29

恢复server28，VIP自动切换回server28

测试 MySQL Router 层的高可用和自动故障恢复机制，以及 LVS（或 Router 内部）对故障节点的剔除与恢复策略

访问6446端口，指向主库

可以在除了LVS的主节点以外的机器上执行，从 Master 节点访问 VIP，请求不一定经过 LVS，可能会直接由本机处理

bash 复制代码

mysql -h 192.168.40.100 -P 6446 -u zxl -p123456

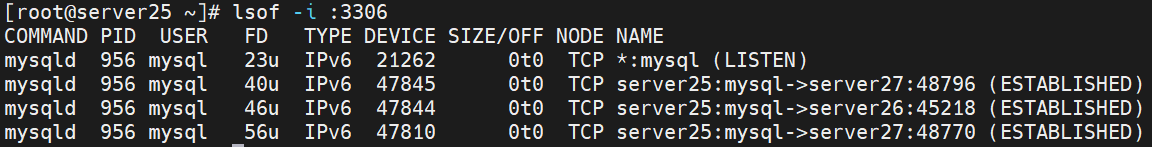

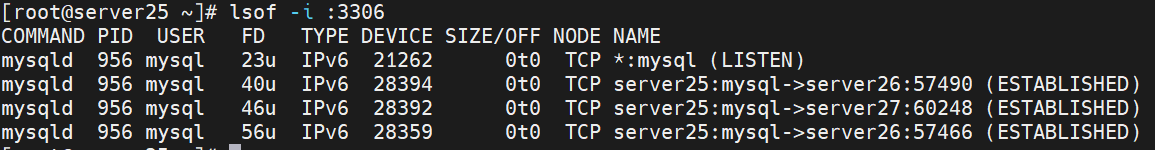

server25与主备路由器都建立

server22和server23无连接

停掉26的mysqlrouter再访问

bash 复制代码

[root@server26 ~]# systemctl stop mysqlrouter.service

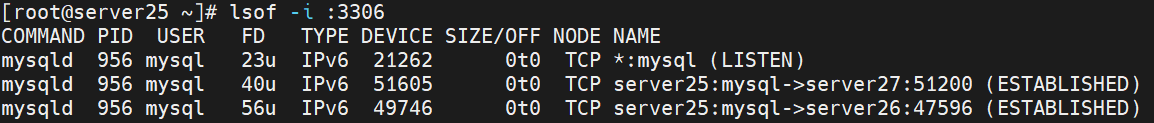

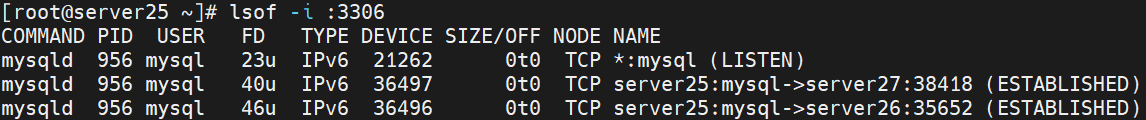

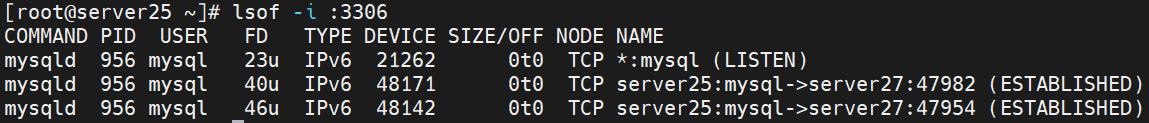

server25只与server27有连接

恢复服务，重新与server26建立连接，但是建立的 TCP 连接是持久的，已有的连接不会立即切回，保持连接到 server27

过一段时间，没有持续的新连接请求产生，且已有的短连接执行完毕后自然关闭

再次访问

bash 复制代码

mysql -h 192.168.40.100 -P 6446 -u zxl -p123456

有新的连接，由于负载均衡的配置，此次连接上server26

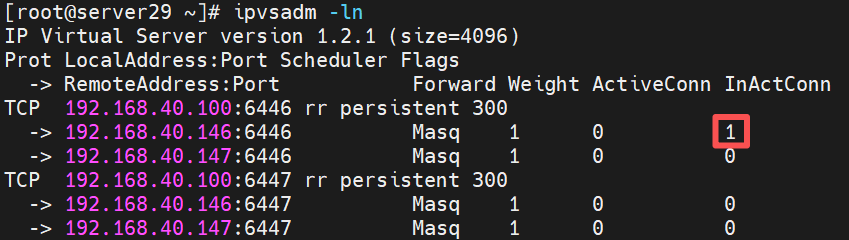

此时查看调度器，26有一条新的TCP连接

访问6447端口，指向从库

bash 复制代码

mysql -h 192.168.40.100 -P 6447 -u zxl -p123456

此时主库server25无连接

从库server22和server23连接均衡

若遇以下问题：Router 多次握手 / 连接异常，超过 MySQL 参数 max_connect_errors 阈值，数据库直接拉黑 Router 的 IP，拒绝它继续发起连接。

可在集群的三个节点中执行以下语句临时解锁

bash 复制代码

mysqladmin -u root -p flush-hosts

3 MHA高可用

MHA高可用和 InnoDB Cluster（基于 MGR）是两种不同的高可用实现路径。

MHA 本身并不改变 MySQL 主从复制的架构，而是作为一套管理工具，运行在主从集群之上。它通过 SSH 连接到各个数据库节点，执行一系列脚本来实现高可用。

核心组件：

MHA Manager（管理节点）：通常部署在一台独立服务器上，是集群的"大脑"，负责监控主库、发起和执行故障切换。
MHA Node（数据节点）：部署在每台 MySQL 服务器上，接收 Manager 的指令并执行具体操作，比如保存日志、应用差异数据等。

工作原理：当主库宕机时

监控与发现：Manager 节点会持续监控主库的健康状态。一旦发现主库无法连接（例如连续几次心跳失败），就判定主库发生故障。
尽力抢救数据：MHA 会尝试通过 SSH 登录到故障的主库，尽力把主库上最新的二进制日志（binlog）复制出来，以防数据丢失。
选举新主库：Manager 会检查所有从库，根据数据更新的程度（哪个从库的 Exec_Master_Log_Pos 最大），选举出数据最新的从库作为新主库的候选者。
数据补齐与切换：如果上一步成功抢救了主库的 binlog，MHA 会把这些日志应用到候选新主库上，确保其数据是最新的。接着，MHA 会让其他从库与这个新主库建立复制关系。最后，通过脚本或与 Keepalived 等工具配合，将虚拟 IP（VIP）漂移到新的主库上，对上层应用屏蔽切换过程。

3.1 创建一主两从集群

3.1.1 master配置

清理数据

bash 复制代码

[root@server25 ~]# systemctl stop mysqld.service
[root@server25 ~]# cd /data/mysql/
[root@server25 mysql]# rm -fr *

修改配置

bash 复制代码

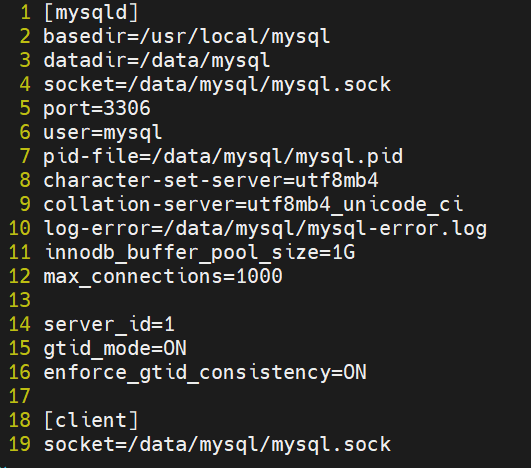

[root@server25 mysql]# vim /etc/mysql/my.cnf

注意：这里要保证集群里每个节点的server_id不同

初始化并启动服务

bash 复制代码

[root@server25 mysql]# mysqld --defaults-file=/etc/mysql/my.cnf --initialize
[root@server25 mysql]# grep temporary mysql-error.log
[root@server25 mysql]# systemctl start mysqld.service

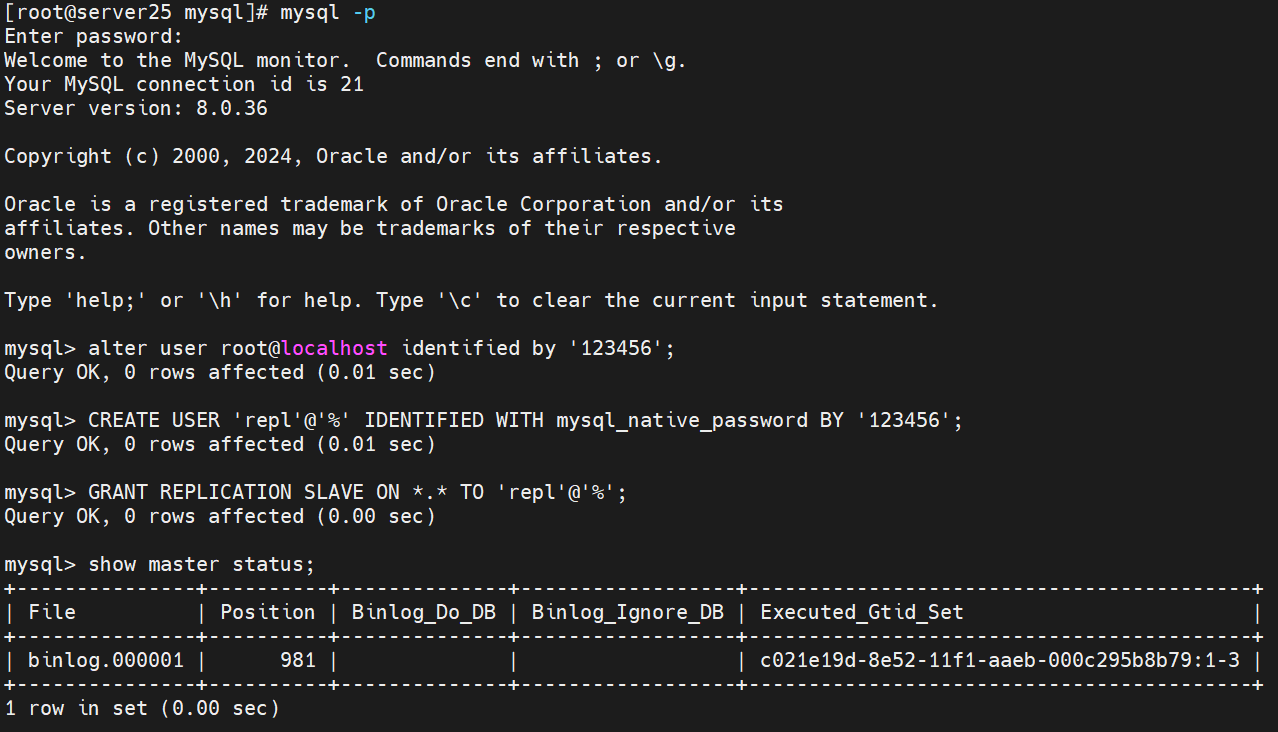

配置master

bash 复制代码

[root@server25 mysql]# mysql -p
mysql> alter user root@localhost identified by '123456';
mysql> CREATE USER 'repl'@'%' IDENTIFIED WITH mysql_native_password BY '123456';
mysql> GRANT REPLICATION SLAVE ON *.* TO 'repl'@'%';

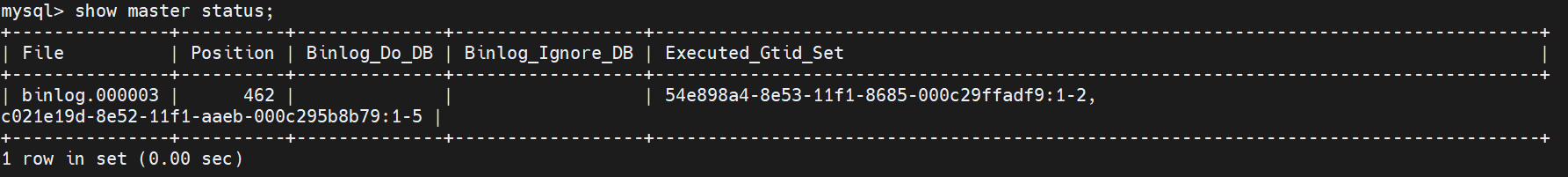

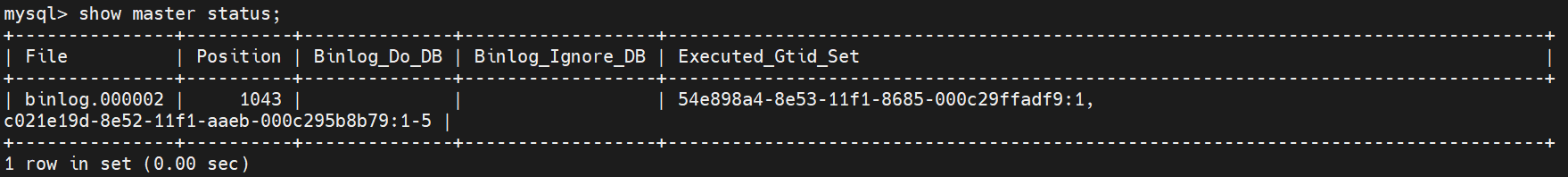

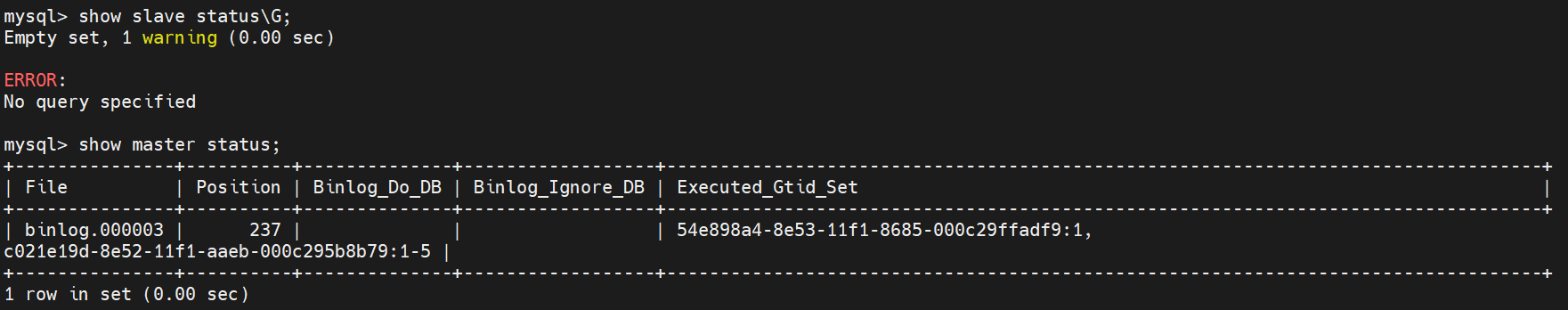

mysql> show master status;

3.1.2 slave配置

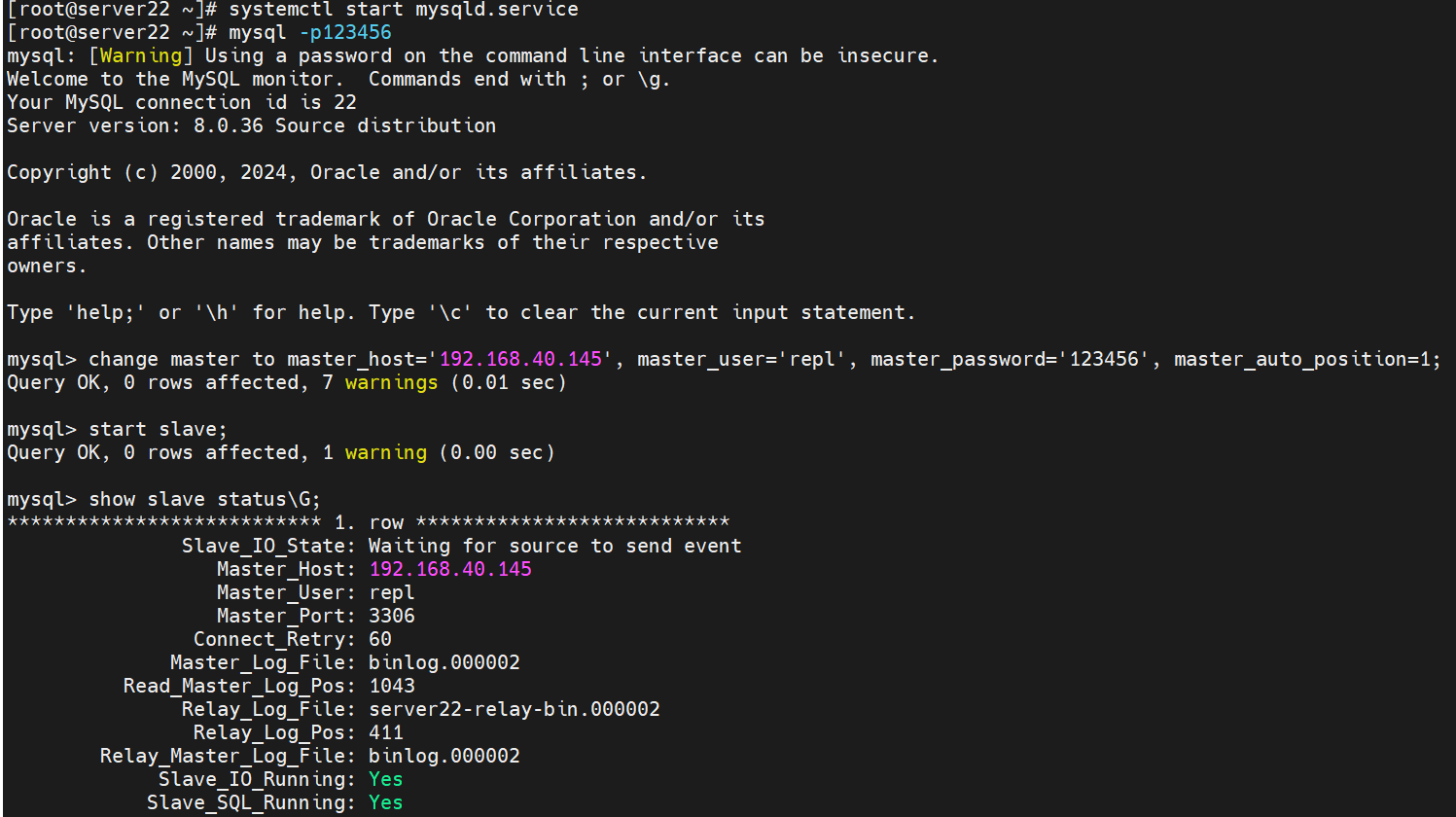

server22

bash 复制代码

[root@server22 ~]# systemctl stop mysqld.service
[root@server22 ~]# cd /data/mysql/
[root@server22 mysql]# rm -fr *

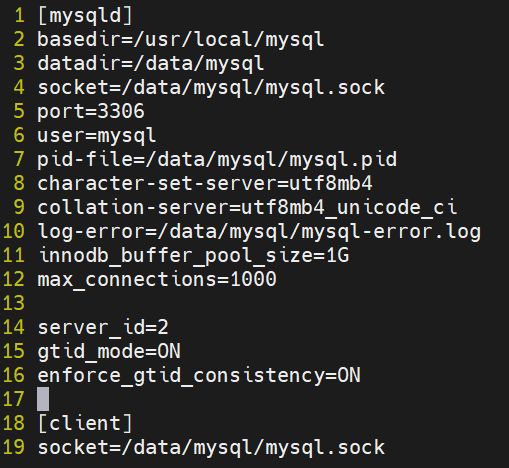

[root@server22 mysql]# vim /etc/mysql/my.cnf

bash 复制代码

[root@server22 mysql]# mysqld --defaults-file=/etc/mysql/my.cnf --initialize
[root@server22 mysql]# grep temporary mysql-error.log
[root@server22 mysql]# systemctl start mysqld.service
[root@server22 mysql]# mysql -p
mysql> alter user root@localhost identified by '123456';
mysql> CHANGE MASTER TO MASTER_HOST='192.168.40.145', MASTER_USER='repl', MASTER_PASSWORD='123456', MASTER_AUTO_POSITION = 1;
mysql> start slave;

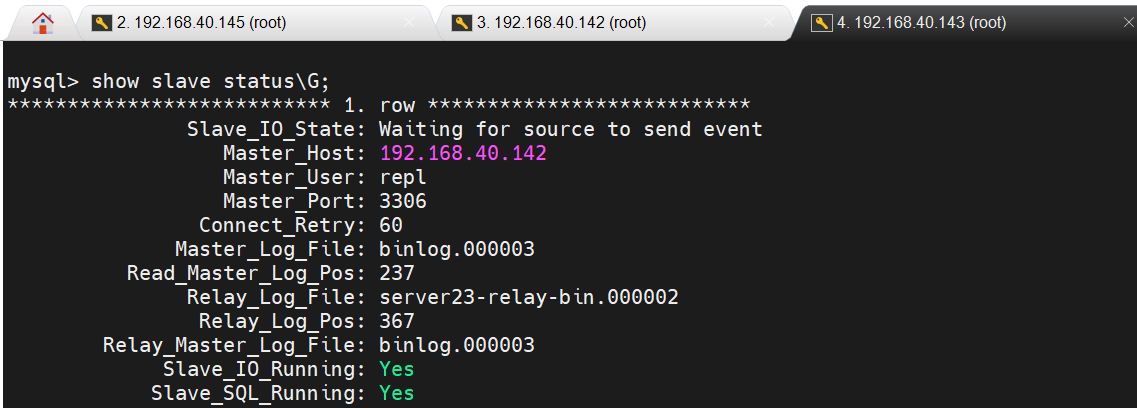

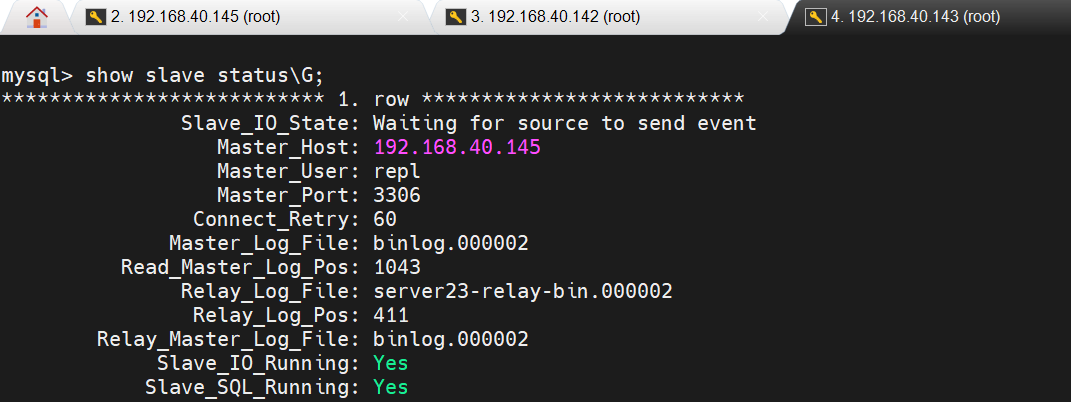

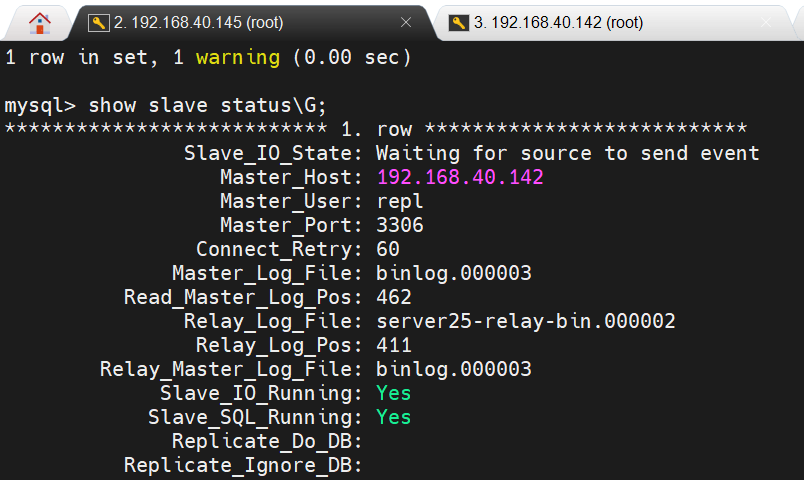

mysql> show slave status\G;

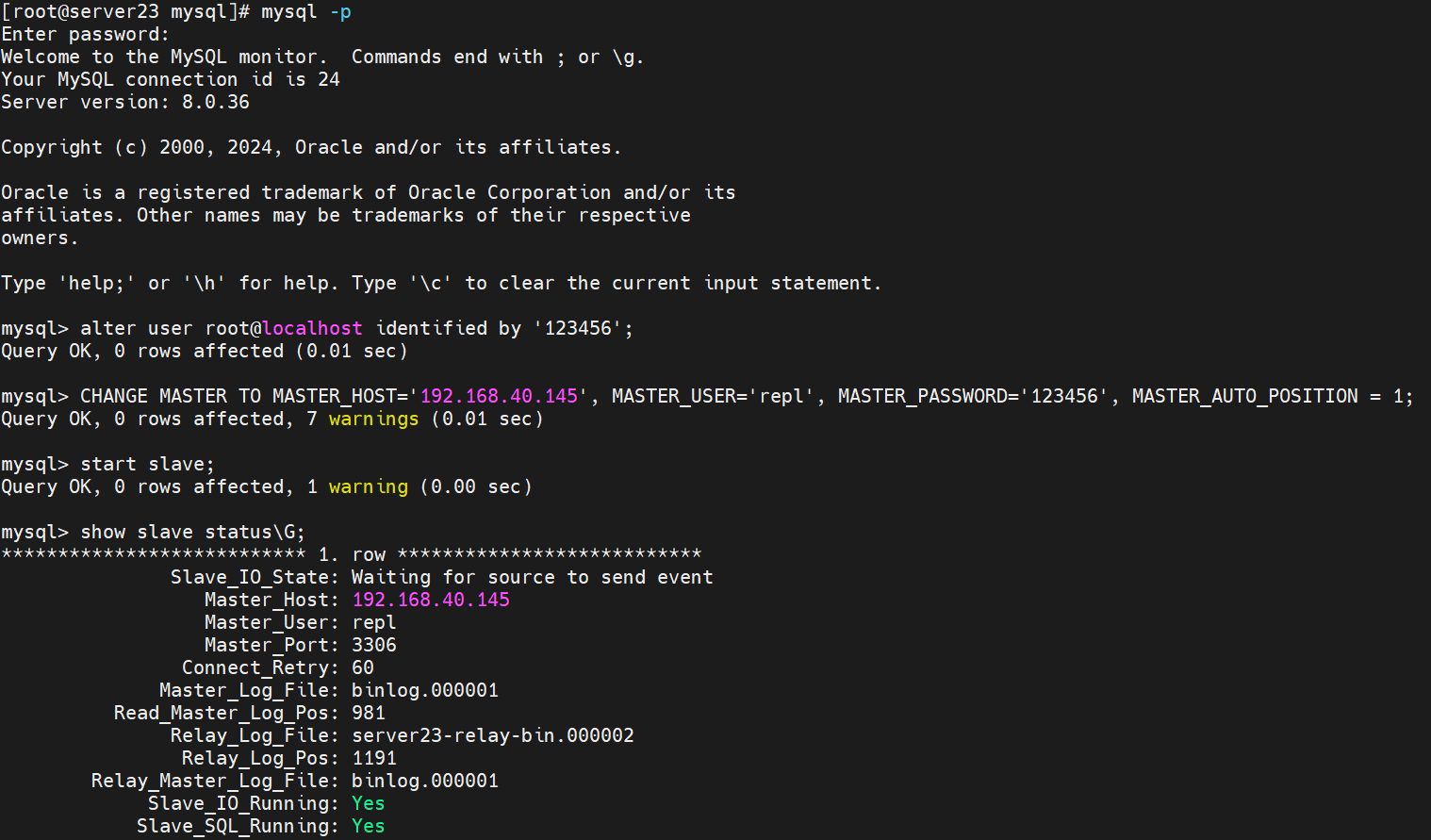

server23

bash 复制代码

[root@server23 ~]# systemctl stop mysqld.service
[root@server23 ~]# cd /data/mysql/
[root@server23 mysql]# rm -fr *
[root@server23 mysql]# vim /etc/mysql/my.cnf

bash 复制代码

[root@server23 mysql]# mysqld --defaults-file=/etc/mysql/my.cnf --initialize
[root@server23 mysql]# grep temporary mysql-error.log
[root@server23 mysql]# systemctl start mysqld.service
[root@server23 mysql]# mysql -p
mysql> alter user root@localhost identified by '123456';
mysql> CHANGE MASTER TO MASTER_HOST='192.168.40.145', MASTER_USER='repl', MASTER_PASSWORD='123456', MASTER_AUTO_POSITION = 1;
mysql> start slave;
mysql> show slave status\G;

3.2 MHA部署

server26做管理端

删除server26下所有文件，将如下四个rpm包放在/root下

复制客户端软件并安装

bash 复制代码

[root@server26 ~]# scp mha4mysql-node-0.58-0.el7.centos.noarch.rpm server25:
[root@server26 ~]# scp mha4mysql-node-0.58-0.el7.centos.noarch.rpm server22:
[root@server26 ~]# scp mha4mysql-node-0.58-0.el7.centos.noarch.rpm server23:

bash 复制代码

[root@server25 ~]# yum install -y mha4mysql-node-0.58-0.el7.centos.noarch.rpm

bash 复制代码

[root@server22 ~]# yum install -y mha4mysql-node-0.58-0.el7.centos.noarch.rpm

bash 复制代码

[root@server23 ~]# yum install -y mha4mysql-node-0.58-0.el7.centos.noarch.rpm

server26安装管理端软件

bash 复制代码

[root@server26 ~]# yum install -y mha4mysql-manager-0.58-0.el7.centos.noarch.rpm  mha4mysql-node-0.58-0.el7.centos.noarch.rpm

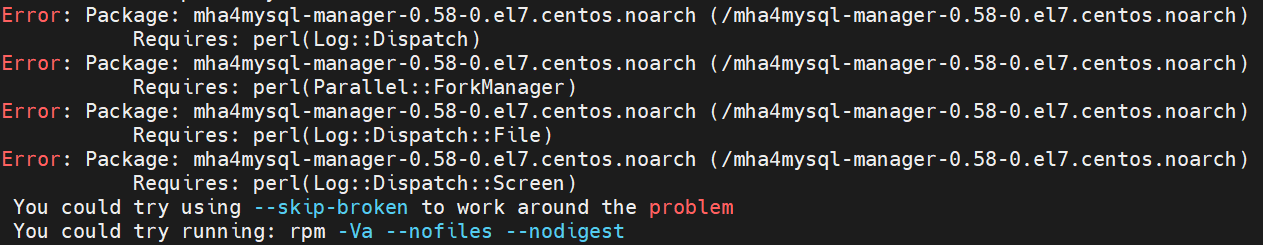

缺少四个依赖模块

bash 复制代码

[root@server26 ~]# wget -O /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repo
[root@server26 ~]# yum install -y mha4mysql-manager-0.58-0.el7.centos.noarch.rpm  mha4mysql-node-0.58-0.el7.centos.noarch.rpm

MHA配置

bash 复制代码

[root@server26 ~]# mkdir /etc/masterha

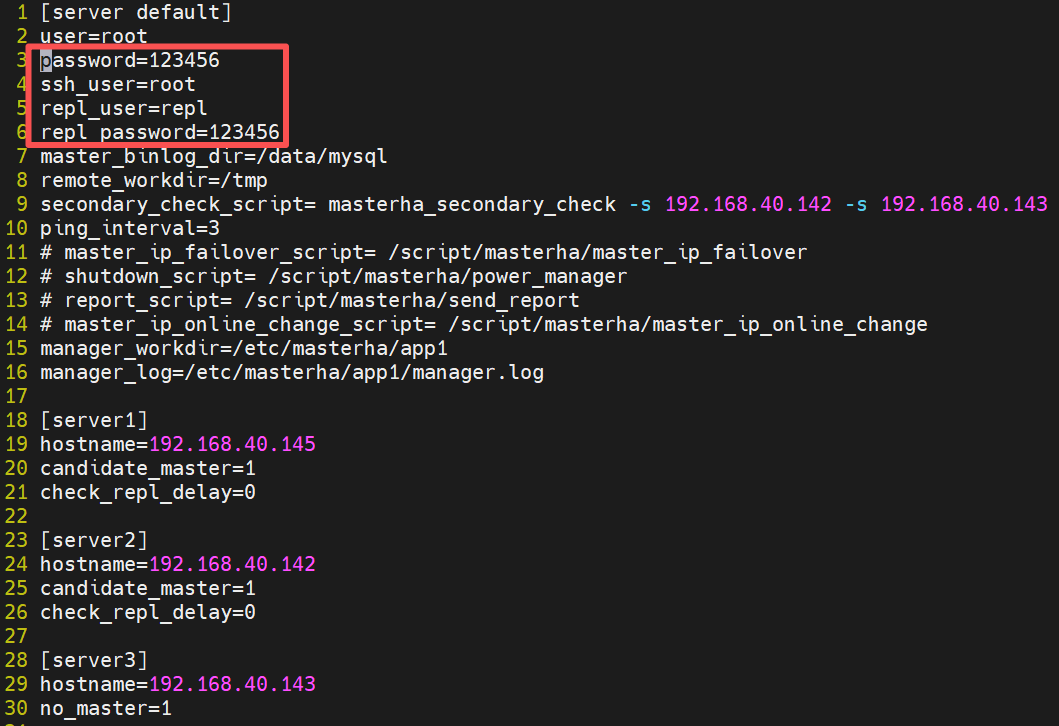

[root@server26 ~]# vim /etc/masterha/app1.cnf

在master上设置mysql 管理员权限，slave节点会自动同步

bash 复制代码

[root@server25 ~]# mysql -p123456
mysql> CREATE USER 'root'@'%' IDENTIFIED WITH mysql_native_password BY '123456';
mysql> GRANT ALL PRIVILEGES ON *.* TO root@'%' WITH GRANT OPTION;

管理端配置ssh免密

bash 复制代码

[root@server26 ~]# ssh-keygen
[root@server26 ~]# ssh-copy-id server26
[root@server26 ~]# scp -r .ssh/ server25:
[root@server26 ~]# scp -r .ssh/ server22:
[root@server26 ~]# scp -r .ssh/ server23:

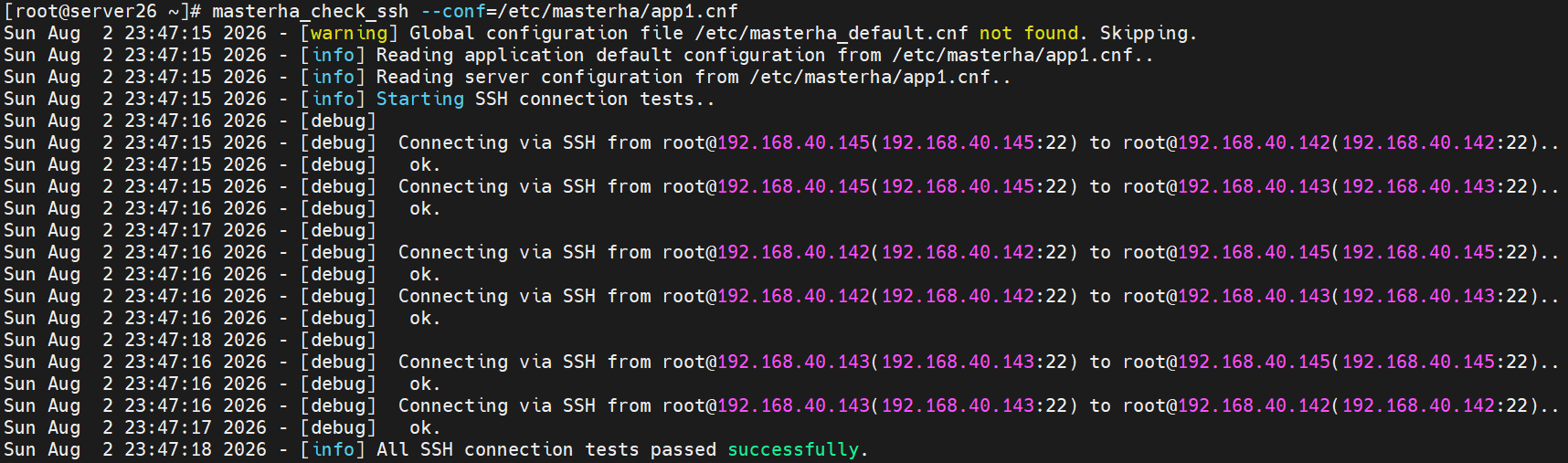

检测各节点ssh免密连接

bash 复制代码

[root@server26 ~]# masterha_check_ssh --conf=/etc/masterha/app1.cnf

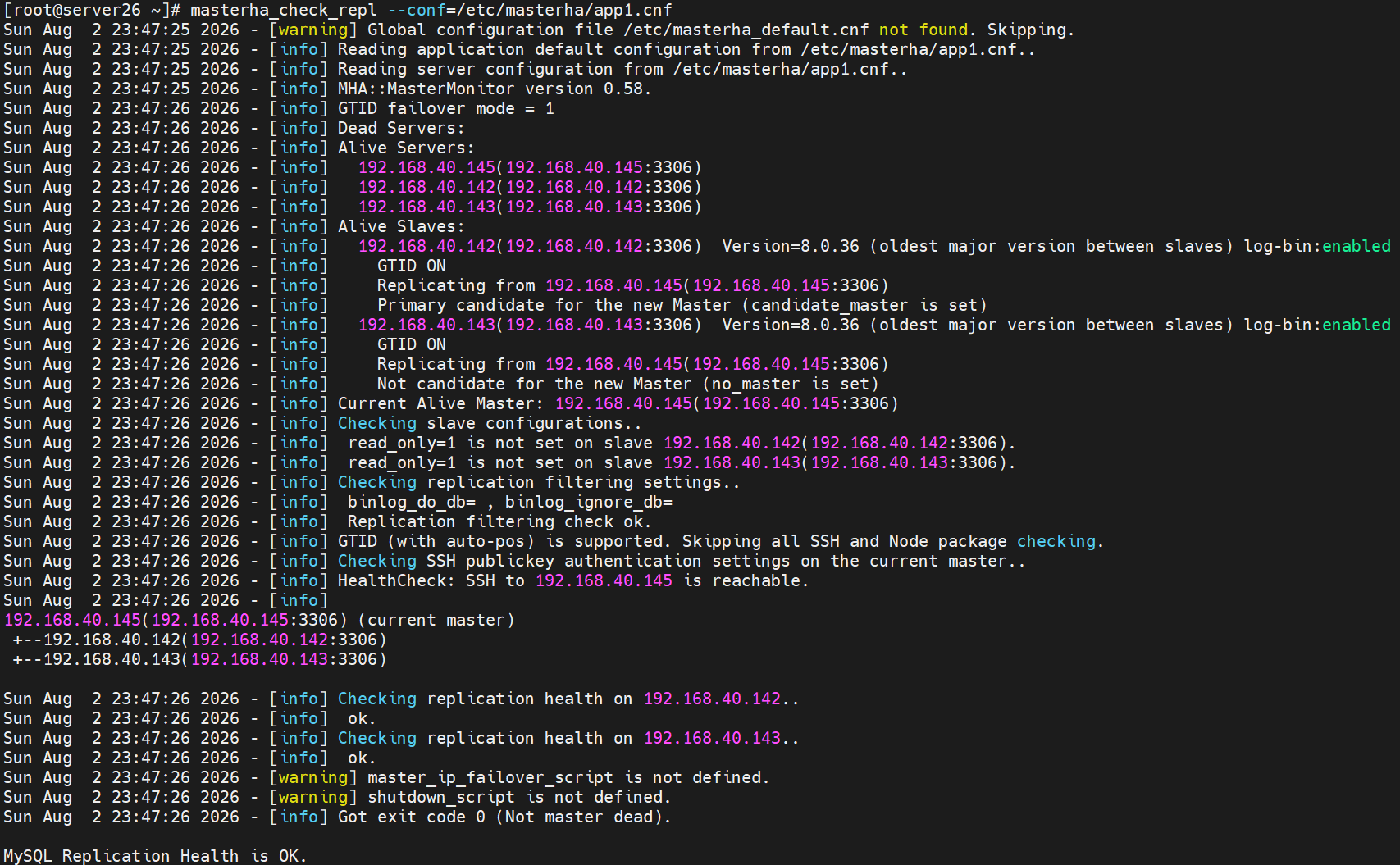

检测主从复制集群状态

bash 复制代码

[root@server26 ~]# masterha_check_repl --conf=/etc/masterha/app1.cnf

3.3 故障切换

3.3.1 手动切换正常节点

当前主节点在server25，状态正常，手动切换到server22

bash 复制代码

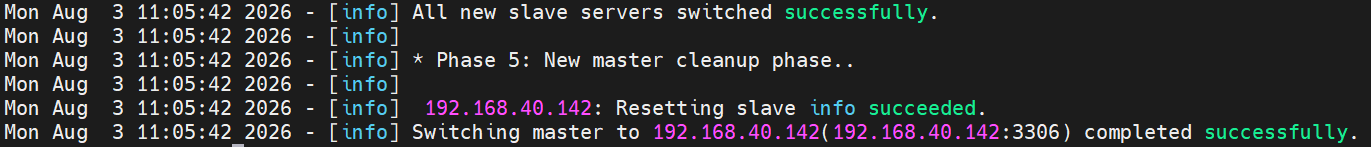

[root@server26 ~]# masterha_master_switch --conf=/etc/masterha/app1.cnf --master_state=alive --new_master_host=192.168.40.142 --new_master_port=3306 --orig_master_is_new_slave --running_updates_limit=10000

server22变成主库

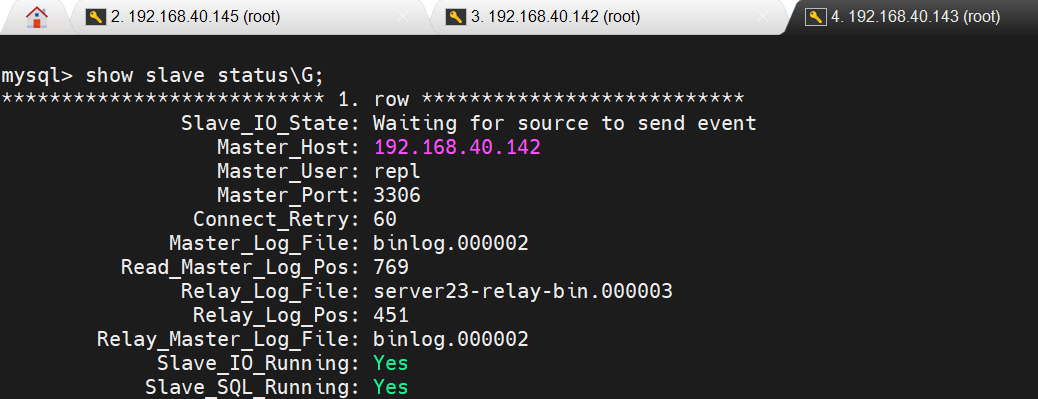

server25和server23是从库

3.3.2 手动切换故障节点

此时主节点为server22

手动停止master节点上的msql服务，模拟故障

bash 复制代码

[root@server22 ~]# systemctl stop mysqld.service

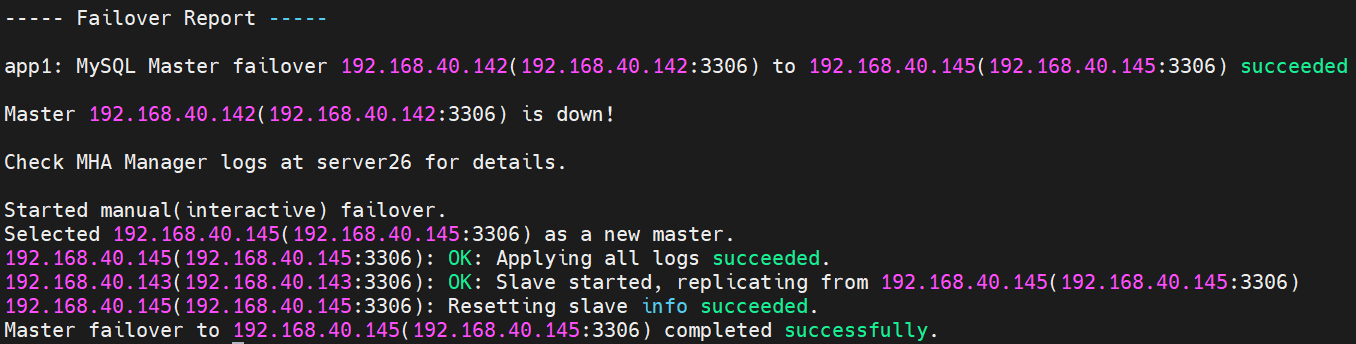

将server25切换为主库

bash 复制代码

[root@server26 ~]# masterha_master_switch --master_state=dead --conf=/etc/masterha/app1.cnf --dead_master_host=192.168.40.142 --dead_master_port=3306 --new_master_host=192.168.40.145 --new_master_port=3306 --ignore_last_failover

查看主库状态

查看正常的从库状态

手动恢复故障节点

bash 复制代码

[root@server22 ~]# systemctl start mysqld.service
[root@server22 ~]# mysql -p123456
mysql> change master to master_host='192.168.40.145', master_user='repl', master_password='123456', master_auto_position=1;
mysql> start slave;
mysql> show slave status\G;

3.3.3 自动切换

故障切换后会生成lock文件，需要手动删除

bash 复制代码

[root@server26 ~]# cd /etc/masterha/
[root@server26 masterha]# cd app1/
[root@server26 app1]# ls
app1.failover.complete
[root@server26 app1]# rm -f app1.failover.complete

在进行自动切换之前，必须保证主从集群正常，一主两从

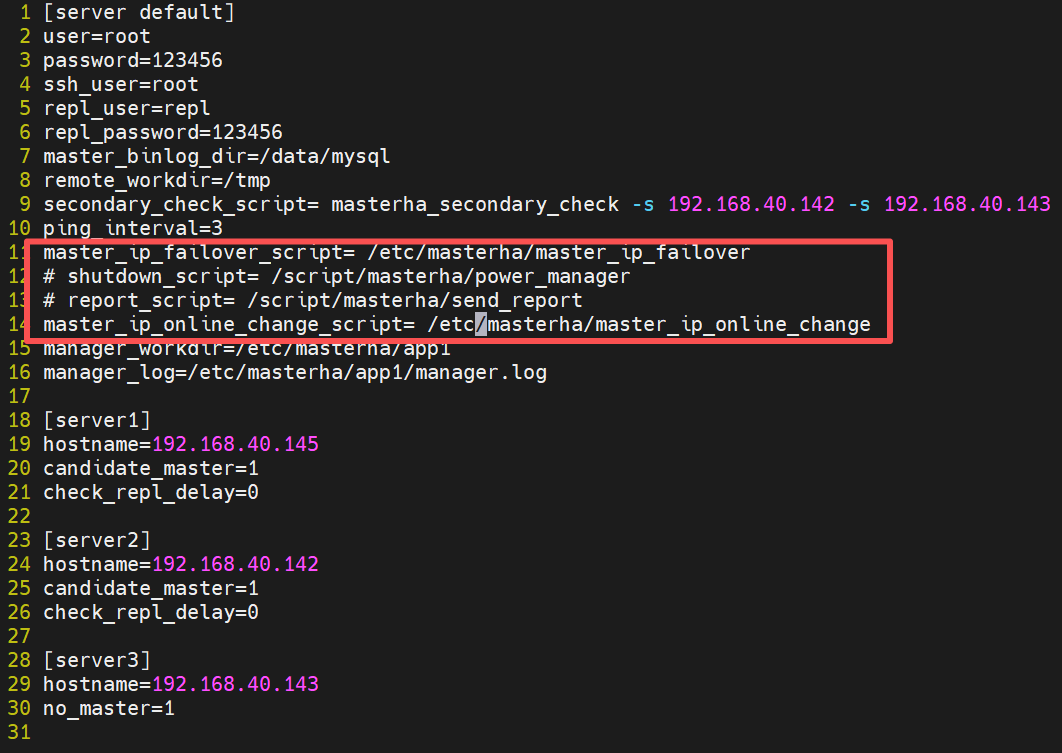

加入故障切换脚本

bash 复制代码

[root@server26 app1]# cd
[root@server26 ~]# vim /etc/masterha/app1.cnf

编辑项目开始前加入的脚本

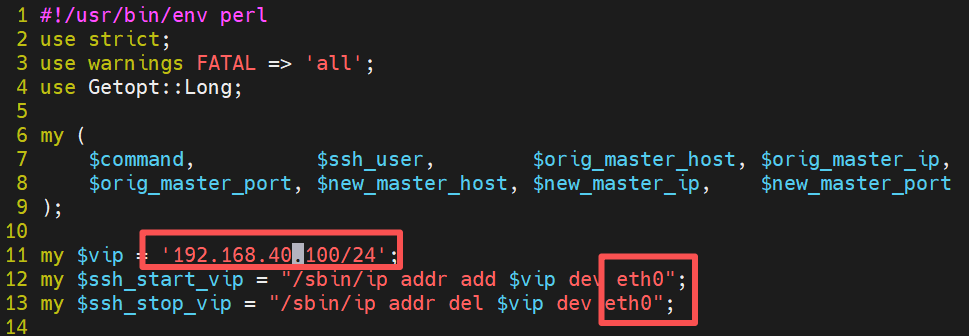

master_ip_failover 是 MHA 在故障切换过程中调用的关键脚本之一，其核心功能是管理 VIP 的漂移

bash 复制代码

[root@server26 ~]# mv master_ip_* /etc/masterha/
[root@server26 ~]# cd /etc/masterha/
[root@server26 masterha]# chmod +x master_ip_*
[root@server26 masterha]# vim master_ip_failover

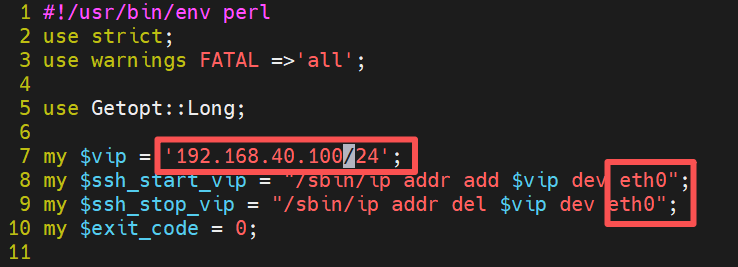

master_ip_online_change 是 MHA 用于在线手动切换的脚本，也将VIP写入

bash 复制代码

[root@server26 masterha]# vim master_ip_online_change

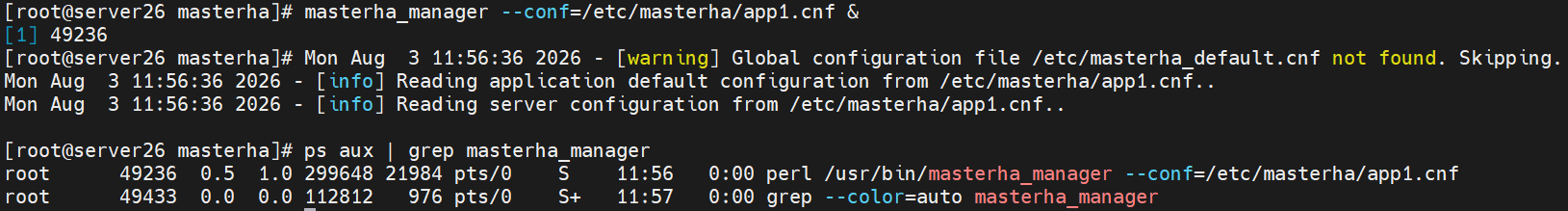

启动manger程序，并打入后台运行

bash 复制代码

[root@server26 masterha]# masterha_manager --conf=/etc/masterha/app1.cnf &
[root@server26 masterha]# ps aux | grep masterha_manager

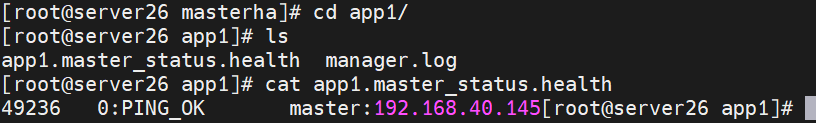

查看

测试：

停掉主节点的mysql服务模拟故障

bash 复制代码

[root@server25 ~]# systemctl stop mysqld.service

自动切换主节点到server22

完成切换任务后manager进程会自动退出，防止二次切换

查看故障切换日志
