SciChart WPF 是一款面向金融、医疗、工程等场景的高性能 WPF 图表库，基于自研 Visual Xccelerator 引擎与 DirectX 硬件加速，可实时渲染海量数据点，并内置 2D / 3D 图表、交互能力与 MVVM API，结合 Avalonia XPF 还可跨平台运行于 Linux。
在 v9.0 版本中，官方在图表类型、MVVM 能力与性能上做了一次集中更新。下面按更新点逐一说明。
一、v9.0 更新总览
v9.0 相对 v8.x 的主要变化可以归纳为以下六点：
- 矢量场图表（VectorFieldRenderableSeries）：新增在二维平面渲染箭头向量的能力，用于风场、流体、电场等方向量可视化。
- 堆叠箱线图（StackedBoxPlotRenderableSeries）：支持在同一 X 位置并排渲染多个箱线图，便于跨类别比较统计分布。
- MVVM 轴同步 API ：通过
IAxisViewModel的RangeSyncGroupId跨多图表联动VisibleRange，无需代码后置。
- 延迟缩放 ：新增
ZoomExtentsWhenReady/ZoomExtentsWhenReadyAsync扩展方法。
- 性能提升：MVVM 轴 API 的初始化性能提升约 30%。
- 新增示例：包括定向天线辐射方向图 3D 示例、赛车遥测仪表盘示例、矢量场示例，以及 MVVM 轴范围同步教程（Tutorial 10b）。
二、核心新特性详解
2.1 矢量场图表（VectorFieldRenderableSeries）
矢量场系列可在二维平面上以箭头向量呈现方向量数据，适用于风场、流体、电磁场等场景。
- 数据输入 ：支持
Uniform（规则网格）与NonUniform（散点）两种数据系列，并支持以极坐标方式输入。
- 着色模式（Color Mode） ：
Solid（单一颜色）、ByMagnitude（按量级着色）、ByDirection（按方向着色）三种。
- 长度模式（Length Mode） ：
DataUnits、MagnitudePixels、FixedPixels三种，控制箭头长度的表达方式。
- 交互能力：支持命中测试（Hit-Test）、工具提示（Tooltips），并支持通过 MVVM 绑定数据。
2.2 堆叠箱线图（StackedBoxPlotRenderableSeries）
堆叠箱线图系列可在同一 X 位置并排渲染多个箱线图，便于跨类别比较统计分布。
要点：
- 使用
StackedGroupId控制分组；
- 使用
Spacing控制各组之间的间距；
- 支持 MVVM 绑定。
2.3 MVVM 轴同步 API
新增基于 ViewModel 的轴范围同步机制，无需代码后置即可联动多个图表。
- 通过
IAxisViewModel的RangeSyncGroupId跨多图表联动VisibleRange；
- 适用于仪表盘、多图联动等需要在同一视图中保持坐标轴一致的场景。
2.4 延迟缩放（Zoom Extents When Ready）
新增用于延迟执行的缩放扩展方法，可在数据与坐标轴准备就绪后再执行 Zoom Extents：
ZoomExtentsWhenReady
ZoomExtentsWhenReadyAsync
该方法在异步加载数据、需要等待坐标轴就绪后再自动缩放的场景中较为实用。
2.5 性能提升
MVVM 轴 API 的初始化性能提升约 30%，在包含大量图表与轴的仪表盘场景下表现更明显。
2.6 新增示例
v9.0 新增及更新的官方示例包括：
- Directional Antenna Radiation Pattern 3D Chart：定向天线辐射方向图 3D 示例；
- Racing Telemetry Dashboard Demo：赛车遥测仪表盘示例；
- Vector Field 示例：矢量场图表示例；
- Tutorial 10b：MVVM 轴范围同步教程。
以下为部分官方示例效果截图

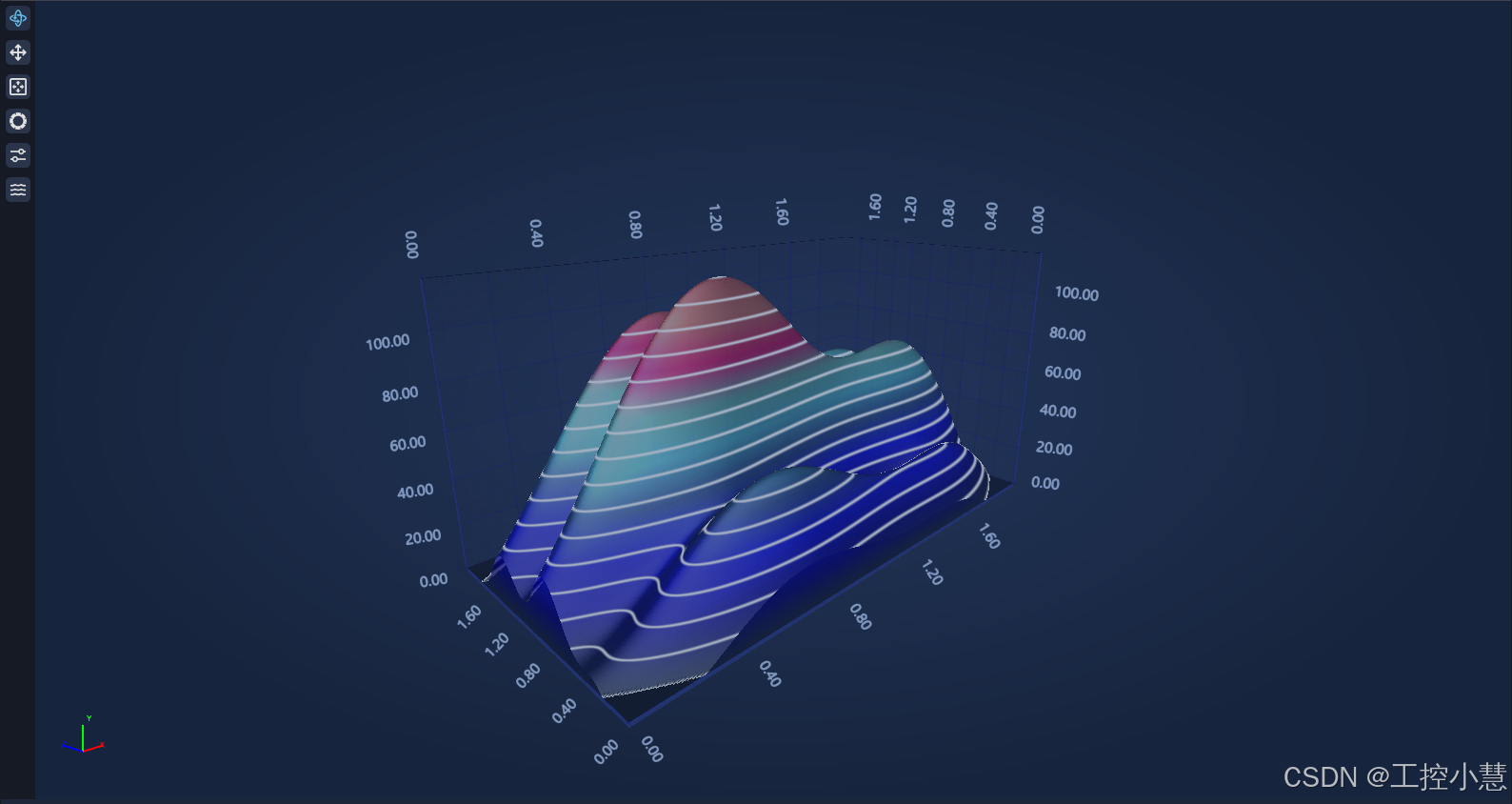

3D表面网格（Surface Mesh）

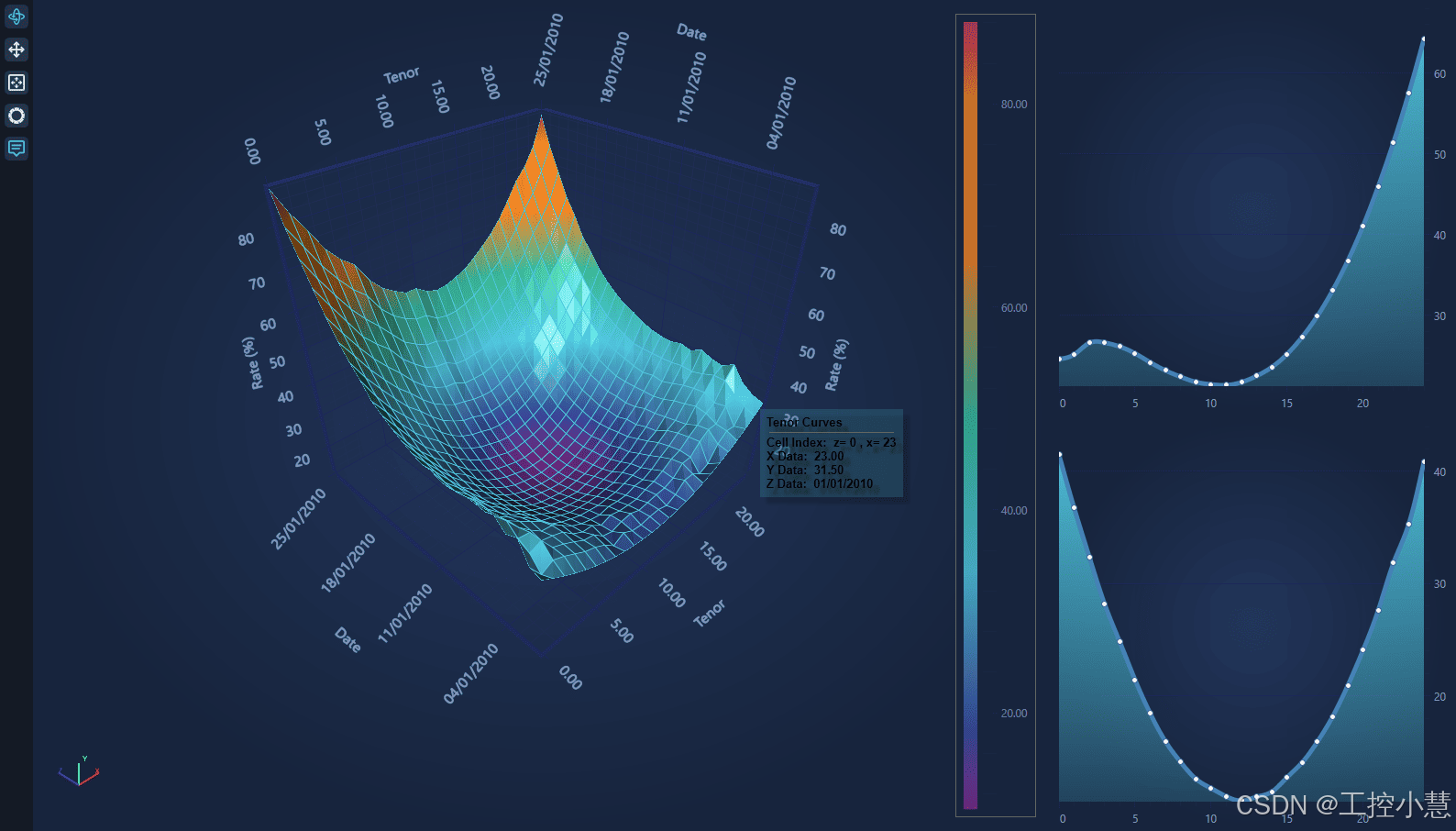

3D期限极限（Tenor Curves）

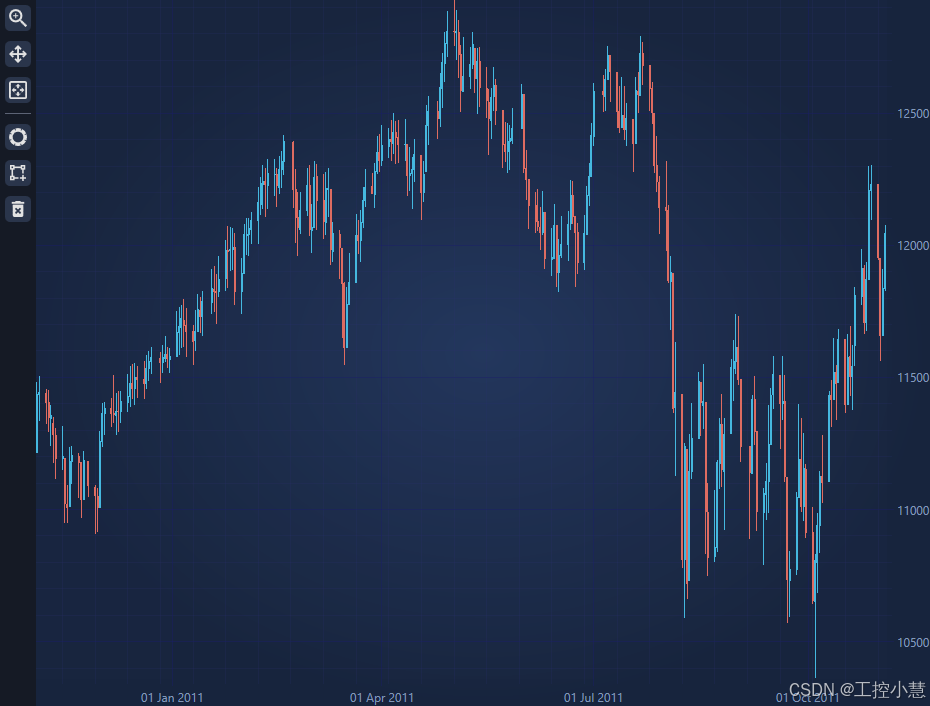

交易绘图注解工具

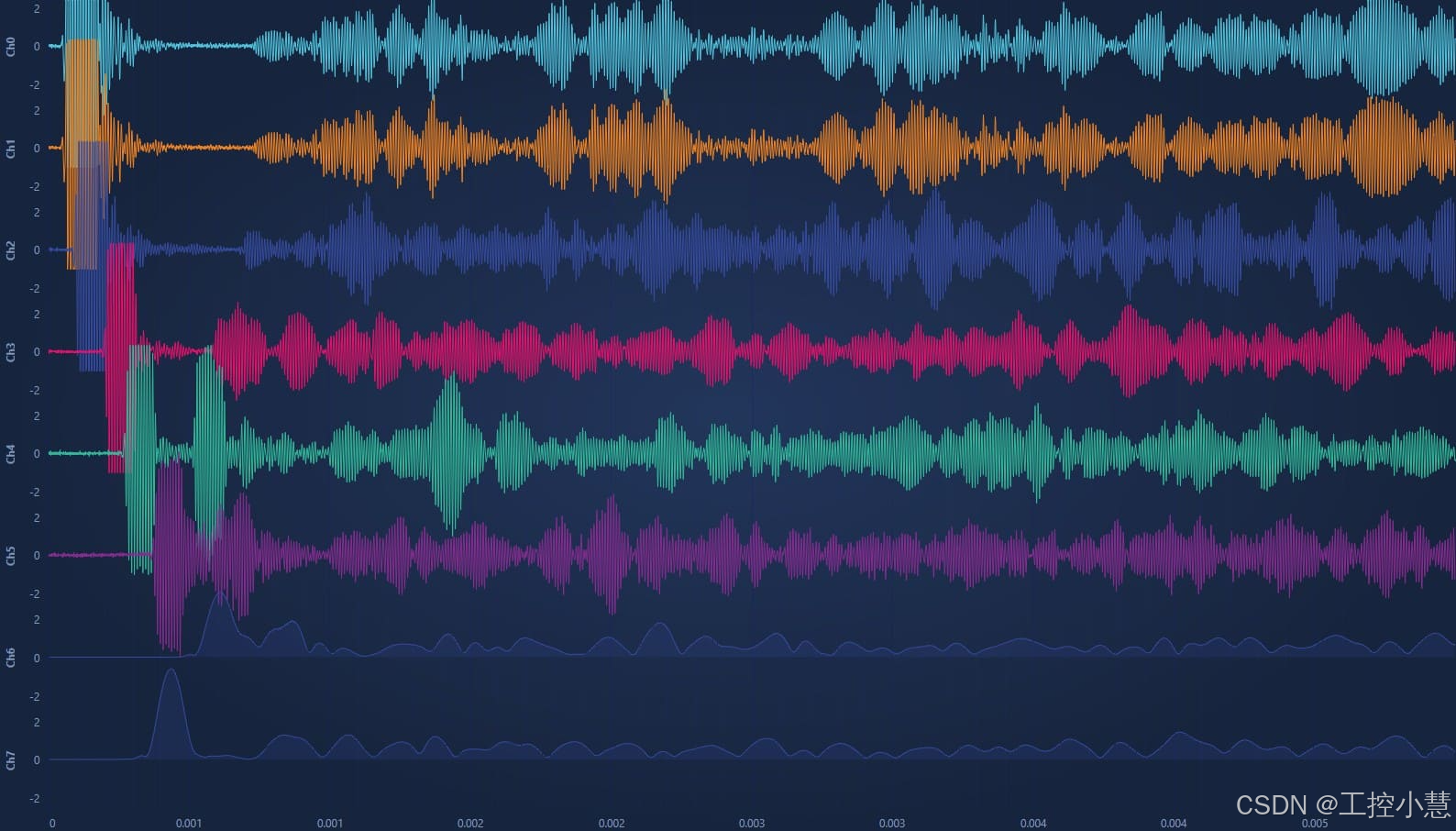

FIFO十亿点折线图
三、代码示例
下面给出示意代码，帮助理解 v9.0 中较常用的新 API。
MVVM 轴范围同步
在 ViewModel 中为多个轴指定相同的 RangeSyncGroupId，即可实现多图表坐标轴联动：
// ViewModel 中对多个轴使用同一分组 Id
var axisA = new NumericAxisViewModel { RangeSyncGroupId = "GroupA" };
var axisB = new NumericAxisViewModel { RangeSyncGroupId = "GroupA" };
// 任一轴改变 VisibleRange 时，同组的其他轴会同步联动四、小结
SciChart WPF v9.0 在图表类型上补齐了矢量场与堆叠箱线图，在 MVVM 使用体验上新增了轴范围同步与延迟缩放能力，并对轴 API 初始化性能做了约 30% 的提升。对于已有 WPF / .NET 图表需求、特别是需要方向量可视化、统计分布对比或多图联动仪表盘的项目，v9.0 值得关注。
