FPGA纯verilog代码ISP图像处理培训教程,基于IMX214,提供工程源码+视频教程+FPGA开发板

目录

FPGA纯verilog代码ISP图像处理培训教程,基于IMX214,提供工程源码+视频教程+FPGA开发板

试看视频:

视频教程第12课-完整ISP图像处理讲解

1 课程背景

什么是FPGA图像ISP?

FPGA图像ISP(Image Signal Processor)指基于现场可编程门阵列(FPGA)硬件平台实现的图像信号处理器,主要用于对图像传感器(如CMOS/CCD)输出的原始数据(如Bayer格式)进行实时处理,生成高质量、可识别的数字图像。其核心在于结合硬件并行性与可编程性,满足高实时性、低延时的图像处理需求。以下从定义、技术构成、优势三方面详细解析:

FPGA图像ISP的核心构成

基础处理流程

ISP的核心任务是将传感器原始数据转化为可视图像,流程包含以下关键模块:

黑电平校正(BLC):消除传感器暗电流噪声

自动白平衡(AWB):根据环境光调整色温,确保白色物体真实还原

去马赛克(Demosaic):将Bayer格式的单通道数据插值为全彩RGB图像(核心算法)

颜色矫正矩阵(CCM):修正颜色偏差,匹配人眼感知

Gamma矫正:优化亮度非线性响应,提升对比度

边沿增强(EE)与降噪:锐化细节并抑制噪声

3A算法:自动对焦(AF)、自动曝光(AE)、自动白平衡(AWB)的动态控制

FPGA实现的特殊技术环节

区别于通用处理器或ASIC方案,FPGA需额外解决以下问题:

传感器接口适配:支持MIPI、LVDS等接口接入,处理全局快门/卷帘快门的差异数据

实时架构设计:传统行缓存架构易导致高延时,现代方案采用AXI-Stream等高速总线,消除消隐区浪费,提升带宽利用率至90%以上

软硬件协同:在FPGA内嵌软核(如ARM Cortex-M)实现3A算法动态调参,避免外挂单片机导致的延迟瓶颈

FPGA图像ISP的核心优势

FPGA方案在特定场景中具备不可替代性,优势如下:

对比:FPGA vs ASIC/CPU方案

FPGA在特定领域具备显著优势,但需权衡适用场景:

典型应用场景

FPGA图像ISP的核心价值体现在以下高要求领域:

医疗影像

内窥镜/手术机器人:依赖微秒级延时确保操作实时性(如米联客方案用于4K荧光内窥镜)

低光照增强:融合近红外数据提升暗场细节(Spectral Edge方案支持RGB-IR四通道处理)

自动驾驶与机器人

传感器融合:同时处理多路摄像头+雷达数据,低延时反馈控制

HDR重构:应对强逆光场景,保留高动态范围细节

工业视觉

高速缺陷检测(如半导体晶圆):300MHz频率支持μm级精度实时分析

红外-可见光双谱分析:FPGA灵活架构支持多光谱融合(如电力设备热斑检测)

总结

FPGA图像ISP是硬件加速的图像处理引擎,本质是通过可编程逻辑实现低延时、高定制的ISP流水线。其技术核心在于并行架构设计、传感器接口优化及软硬件协同调参。在实时性要求严苛(如医疗、自动驾驶)、场景多变(如多光谱融合)、或需长周期稳定供应(工业设备)的领域,FPGA方案具备显著优势,成为ASIC与CPU方案的重要补充。随着红外与可见光融合、8K视频处理等需求爆发,FPGA-ISP在边缘智能设备中的渗透率将持续提升

FPGA图像ISP就业前景

FPGA图像ISP岗位核心分析

行业现状与前景

现状:

技术壁垒高:ISP涉及复杂的图像处理流程(如3A算法、HDR、去噪、Demosaic等),需兼顾硬件实现与算法优化,调试周期长且模块间相互影响。

需求领域扩展:传统应用于医疗内窥镜、工业相机,现向智能汽车(自动驾驶传感器)、AI视觉(RGB-IR成像)延伸。

人才稀缺性:资深架构师年薪可达80万+,但资深岗位多要求硕士学历或项目经验。

前景:

自动驾驶驱动:IEEE P2020工作组推动汽车ISP标准制定,催生新岗位需求。

国产替代加速:医疗与工业领域(如鑫图光电、卓外医疗)积极研发4K/荧光内窥镜,打破国外垄断。

从业要求

薪资与福利待遇

薪资范围(月薪·税前):

初级(0-3年):15-25K · 14薪(上海XX医疗)

中级(3-5年):20-30K · 14薪(成都XX光电)

资深(5年+):40-60K · 16薪(深圳架构师岗位)

福利:

五险一金、项目奖金(5%-20%年薪)、带薪年假、体检、员工旅游。

部分企业提供落户支持(如上海)。

职业生涯可持续性

优势:

技术纵深强:FPGA+ISP技能组合难以被软件替代,医疗/汽车领域经验积累带来溢价。

转型方向广:可转向AI硬件加速、多模态传感器融合(如自动驾驶感知系统)。

挑战:

学习曲线陡峭:需持续跟进ISO/IEEE新标准(如HDR、3DNR)。

岗位地域集中:北京、上海、深圳、成都的医疗/芯片企业为主。

横向职业对比:FPGA图像ISP vs 软件开发 vs 文职

下表综合薪资、门槛、发展等维度对比:

薪资增长趋势:FPGA图像ISP岗3年经验平均年薪增幅达25%(医疗/汽车领域溢价最高)

2 本FPGA ISP图像处理培训优势亮点

本FPGA ISP图像处理培训优势亮点主要分为架构全、起点高、实用性强、项目应用级别、细节恐怖、工程源码清晰等几个方面;

架构全

本课程不仅包含了ISP图像处理的教程,包括:

blc黑电平矫正处理

awb自动白平衡处理

gamma伽马校正处理

Bayer转RGB处理

ccm颜色矫正处理

还包括了MIPI Sensor的数据手册解读、快速配置、MIPI IP核的解读和快速使用、HDMI2.0的快速搭建使用等等;

不仅教会你ISP图像处理,还教会你从前级采集到后级输出的完整架构。

试想,如果你只学到了ISP图像处理,但前后级的问题没学懂,那么请问:

ISP图像处理的原图哪来的?怎么配置采集到的?

ISP图像处理后的图像给谁?怎么呈现?怎么验证?

如果你不能完整学到整个架构,只学到了图像处理,那么你是无法从事这份工作的。

起点高

本FPGA实现ISP图像处理培训的内容起点很高;网上开源的ISP图像处理现状大致如下:

1:Xilinx提供了完整的全套ISP图像处理IP核,本博主之前也出过基于该方案的配置课程,感兴趣的可以参考之前的博客,链接如下:

点击直接前往

但此方案也有弊端,那就是看不到源码,无法修改,且需要PS端软件配置,且该方案在vivado2019.2及其以上版本已经不再提供IP,Xilinx官方不推荐该IP方案用于项目实践。

2:基于HLS的IP核方案,比如Xilinx的Sensor Demosaic、Gammer LUT等IP核,但该方案依然是看不到源码的,且需要PS端软件配置,且ISP处理效果一般,只能保证基本的彩色显示。本博主之前也出过基于该方案的工程源码设计,感兴趣的可以参考之前的博客,链接如下:

点击直接前往

3:一些开源的verilog源码方案,这些方案一般只能处理RAW10的数据,且移植性不高,代码冗余,如果使用的sensor数据格式变了,整体移植修改的代码量很大,本博主用过这些方案,难用且不说,关键是图像处理效果太差,适配性不行,比如我用IMX327的Sensor,输出RAW12的数据,就不行了。

相比而言,本ISP图像处理培训的内容起点就很高了,具体如下:

1:纯verilog代码实现,里面用到的FIFO等IP核很方便跨平台移植,可任意修改。

2:无需PS端配置,完全由RTL硬件逻辑实现,省去配置的限制。

3:支持RAW12、RAW10、RAW8的数据处理,且能向下兼容,这一点目前开原方案望尘莫及。

4:ISP图像处理效果拉满,具体可在后面章节直接上图证明。

所以,我不做那种低端的、没有工程项目意义的、只为骗取学生可怜生活费的培训,我只做能提高学生技能、增加学生进大厂机率的高起点培训;

实用性强

什么叫实用性?实用性就是你拿到我的东西,换个输入的Sensor,你就能快速实现移植和部署,快速完成项目设计和交付,快速拿到项目提成和分红,不需要把宝贵的时间花在看视频学理论上面,这就叫做实用性。

本FPGA实现ISP图像处理培训的内容实用性很强;提供了前端的Sensor数据手册解读、Sensor快速配置、MIPI IP核快速配置、ISP图像处理、HDMI2.0输出显示等一系列教程,每一个小课程都搭配了PDF文档教程和视频讲解教程,以及对应的FPGA工程源码;此外,为了方便验证,你还可以选择一套配套的FPGA开发板;我的FPGA实现PCIe数据通信培训内容讲的是实用性,你学到的都是有现实价值的、有工程项目意义的、实用性强的内容;

项目应用级别

本纯verilog代码ISP图像处理培训课程的内容都是项目应用级别的;你从我这里学到的不是做实验,而是项目开发;所以请记住,你是在做项目,不是在学FPGA;比如ISP图像处理,在医疗、军工等行业应用十分广泛,特别是军工,每年都有很多研究所去高校挖人,如果你在校期间就已练习两年半获得了项目经验,人家还不《箪食壶浆以迎王师》的忽悠你去他那儿?本纯verilog代码ISP图像处理培训的每一个项目,都有对应的项目应用场景,所以请记住,你不是在学FPGA,你是在做项目;

细节恐怖

本纯verilog代码ISP图像处理培训的内容都细节是恐怖的;每一个工程都有说明,每一个代码模块都有介绍,每一行代码都有注释;当然那些已经模块化、没有现实意义的功能模块除外;你在我提供的工程代码里,几乎很难找到一行没有注释的代码,而且我的注释十分朴实无华,直接上的是中文注释,不玩儿那些花里胡哨的英文注释,毕竟学生看的是代码不是干英文翻译的,下面举个例子,看看代码注释:

注意!!!我是在Notepad++的代码编辑器上写的,所以其他编辑器打开代码可能出现乱码;建议将vivado与Notepad++绑定,具体方法可百度搜索《vivado联合Notepad++方法》;

所谓细节恐怖只是保守的活法,以你为再恐怖的细节再详细的讲解也不可能做到让你一看就懂,所以我还大胆的提供了永久性技术支持服务,也就是说你看代码、写代码、做项目遇到问题,可以随时问我,我知道的都会为你解答,当然,这里有两个前提,一是别三更半夜来问,因为大家都要休息,二是你做的项目可能我没做过或者过于高端我没接触过,这种就没法支持了;

工程源码清晰

此外,培训资料提供的全部vivado工程架构清晰,代码流畅,可读性、可移植性都很强,这里举例如下,以全流程的ISP图像处理工程为例,该工程由Block Design和模块例化组成,其中Block Design设计如下:

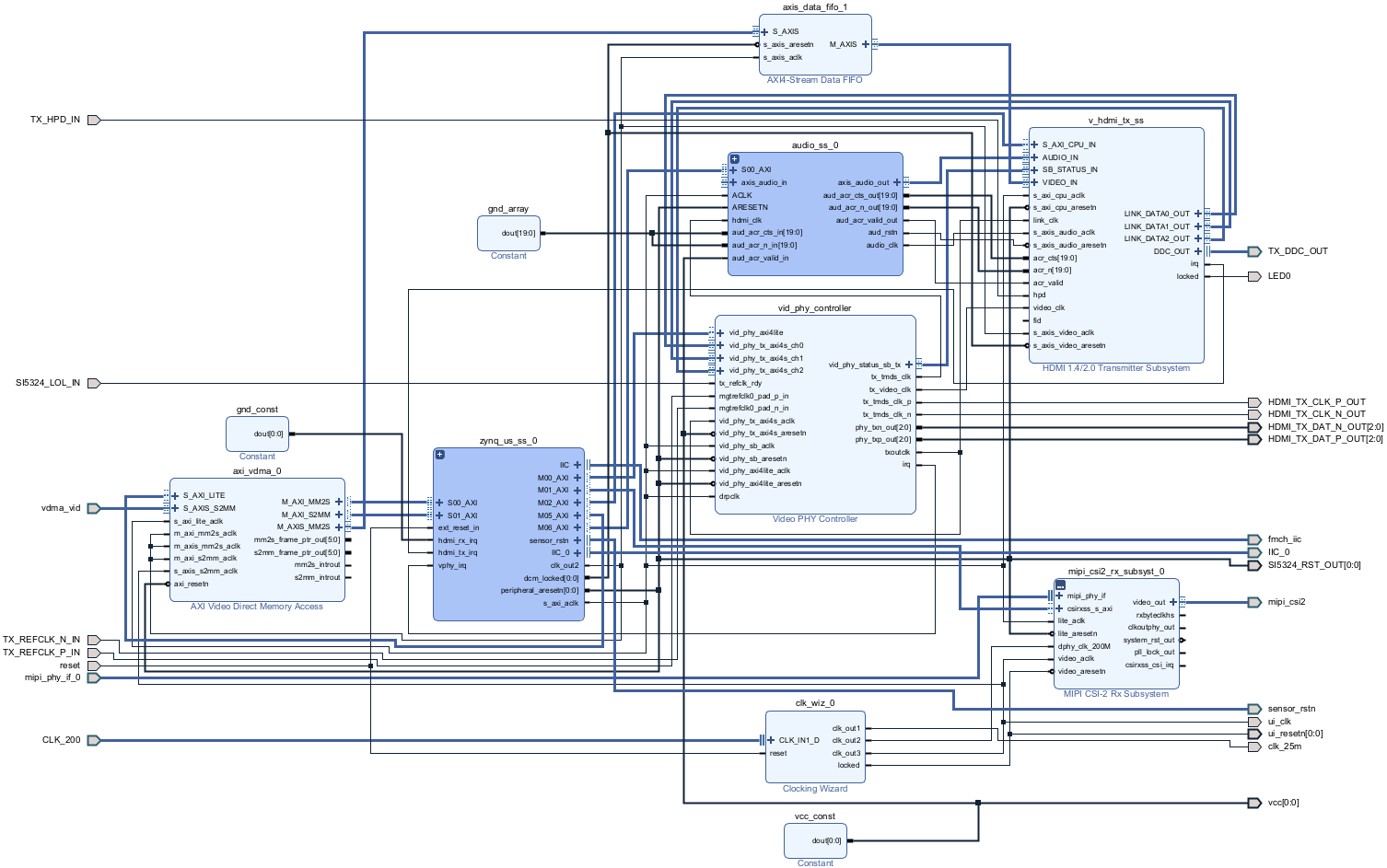

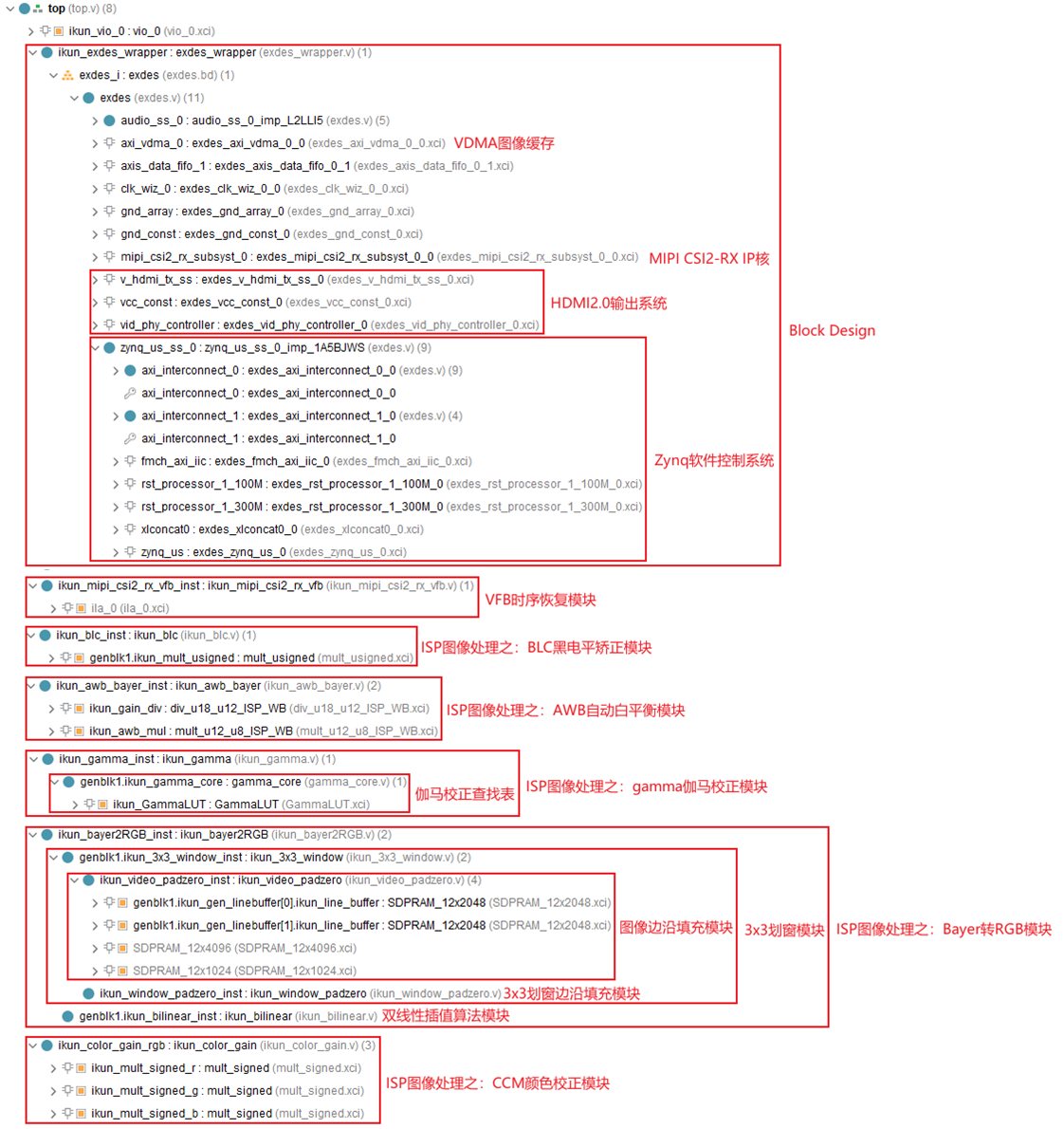

代码模块例化后的代码架构如下:

工程编译后资源消耗低、功耗低、时序收敛,如下:

3、本FPGA图像处理培训内容介绍

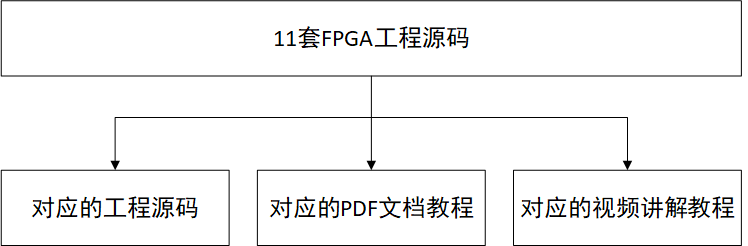

本FPGA实现PCIe数据通信培训内容以具体的FPGA工程为基础,每个FPGA工程包括本身的源代码+对应的模块仿真+对应的视频讲解,如下:

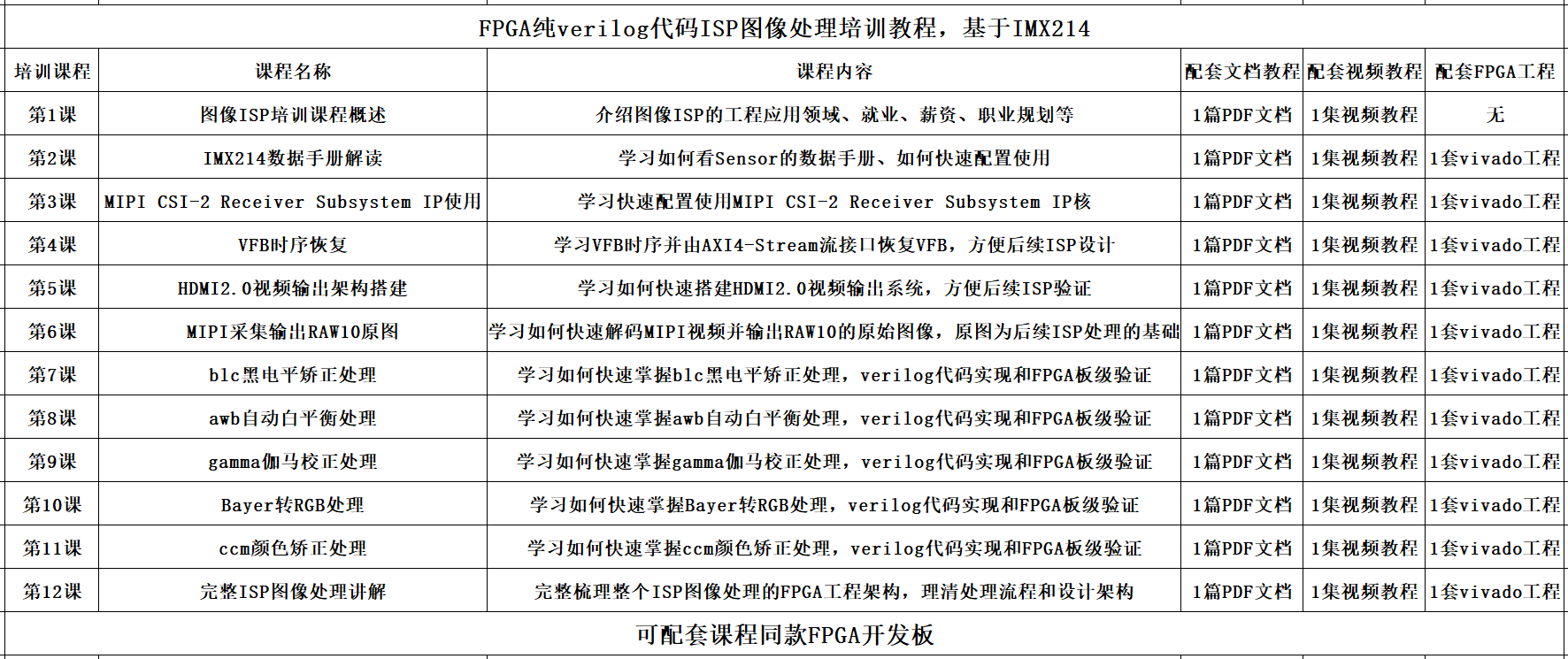

本FPGA纯verilog代码ISP图像处理培训一共准备了11套vivado项目工程+12篇PDF文档教程+12个视频讲解教程;具体如下:

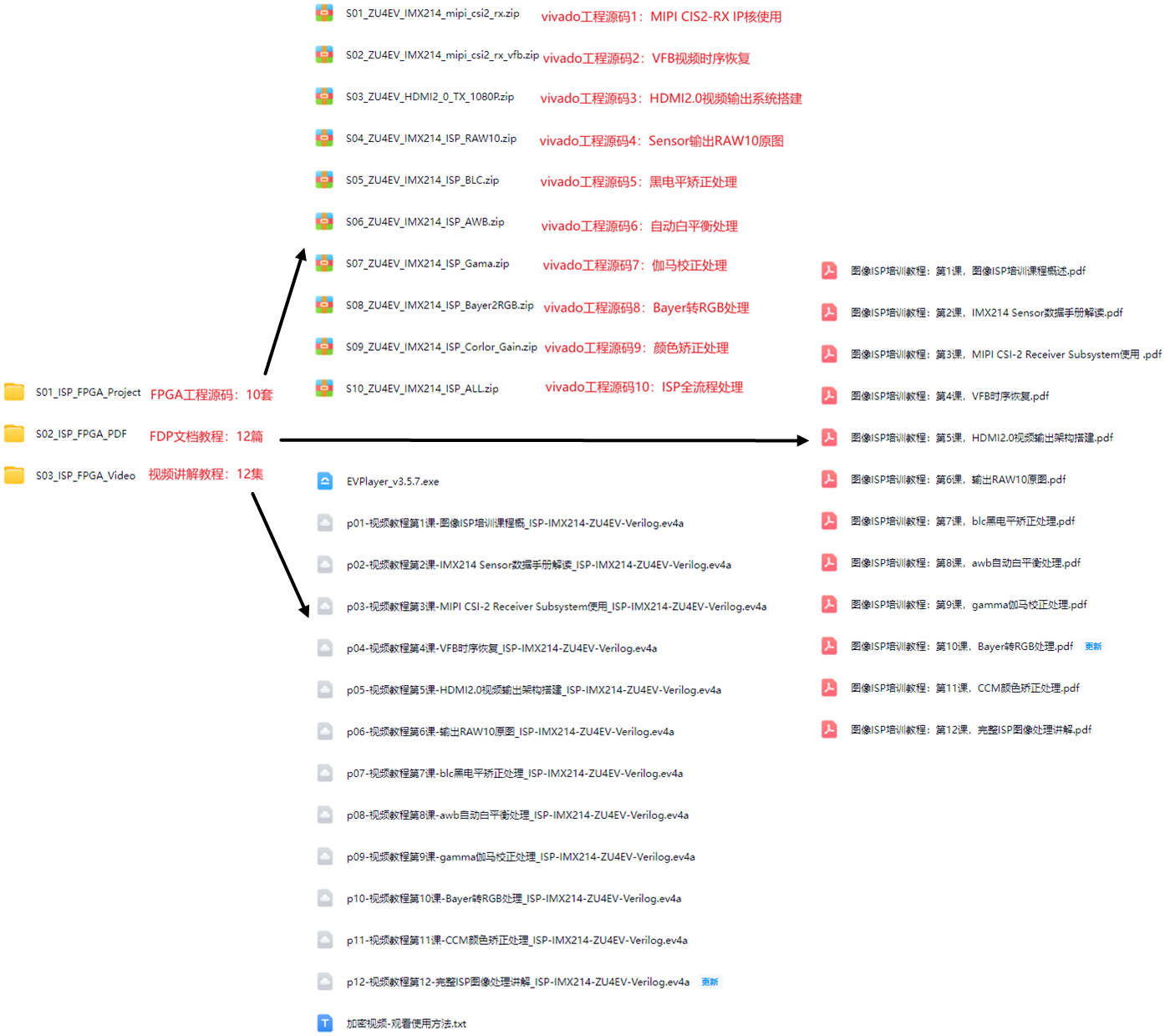

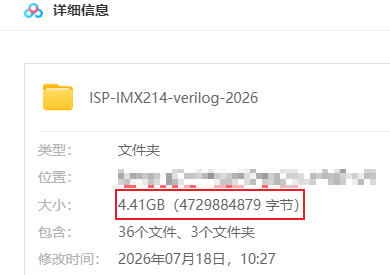

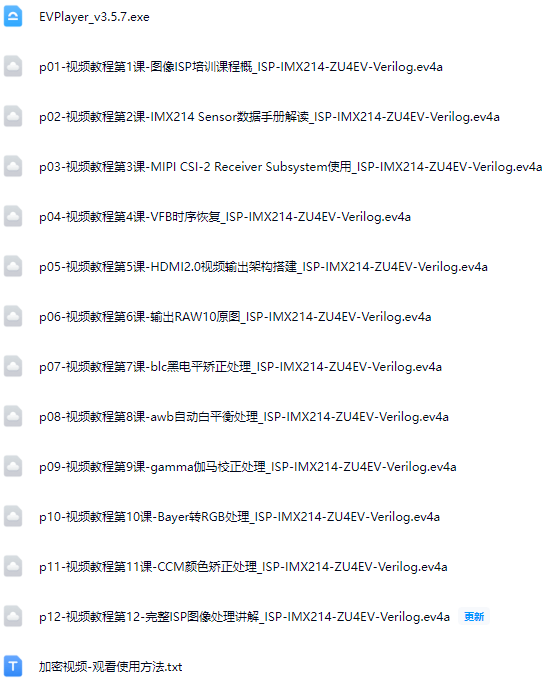

所有电子资料已上传网盘,如下:

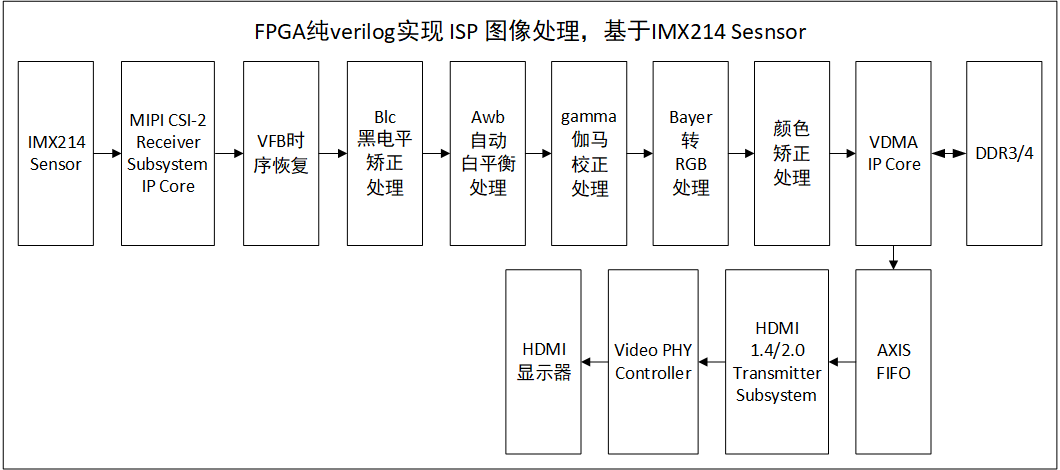

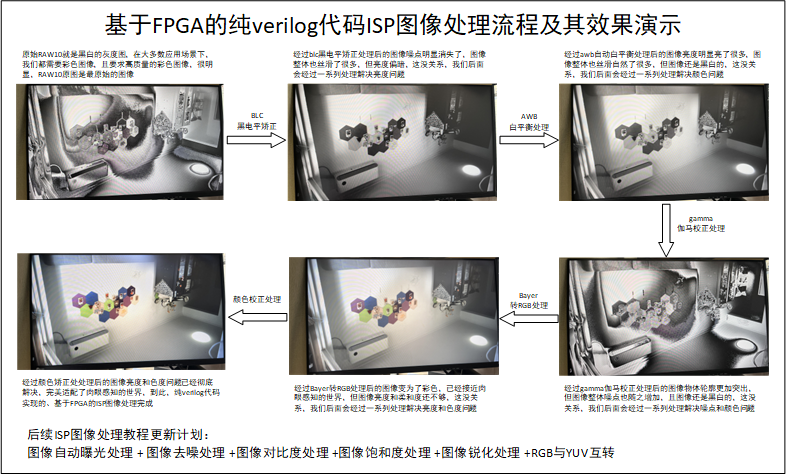

ISP图像处理总体流程构成

图像ISP培训教程:第1课,图像ISP培训课程概述

本课程包含1篇PDF文档+1集视频讲解教程

主要内容如下:

介绍配套的FPGA开发板如何连接、如何使用

介绍图像ISP的工程应用领域、就业、薪资等

介绍FPGA工程师应具备的基础技能、职业规划等

图像ISP培训教程:第2课,IMX214 Sensor数据手册解读

本课程包含1篇PDF文档+1集视频讲解教程

主要内容如下:

介绍什么是Sensor数据手册

介绍FPGA工程师应该关注Sensor数据手册的哪些内容

介绍FPGA工程师应该如何根据数据手册快速配置Sensor

图像ISP培训教程:第3课,MIPI CSI-2 Receiver Subsystem使用

本课程包含1套vivado工程源码+1篇PDF文档+1集视频讲解教程

本课程的FPGA设计架构图如下:

本课程是设计FPGA工程实操的第一步,主要目的是让鸽鸽快速搭建MIPI解码的IP核,节省宝贵的时间,因为老板是不会给你时间去学习的,我们需要的是快速的把项目做出来,既要快还要对,所以这就有赖于经验丰富的FPGA工程师的经验分享和教学。

本节课程主要内容如下:

介绍Xilinx官方MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该关注MIPI CSI-2 Receiver Subsystem IP核的哪些配置

介绍FPGA工程师应该如何根据Sensor数据手册快速配置MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速搭建基于Zynq的PS端i2c主机配置架构

介绍FPGA工程师应该如何快速搭建基于vitis的Sensor i2c配置架构

介绍FPGA工程师应该如何快速基于Sensor数据手册使用i2c配置Sensor

介绍FPGA工程师应该如何快速抓取MIPI输入视频信号以确认是否配置采集成功

介绍FPGA工程师应该如何快速分析基于AXI4-Stream视频流的MIPI视频解码信号

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:ILA抓取MIPI视频解码信号;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

图像ISP培训教程:第4课,VFB时序恢复

本课程包含1套vivado工程源码+1篇PDF文档+1集视频讲解教程

本课程的FPGA设计架构图如下:

本课程在上一节基础上加入了VFB时序恢复的内容,目的是为后续的ISP图像处理做好接口对接工作,因为Xilinx原生的MIPI CSI-2 Receiver Subsystem IP核输出的AXI4-Stream视频流是不完整的视频时序,还达不到后续ISP图像处理对时序接口的更高要求,所以本节课成教鸽鸽们用纯verilog代码实现VFB时序的快速恢复。

本节课程主要内容如下:

介绍Xilinx官方MIPI CSI-2 Receiver Subsystem IP核输出AXI4-Stream视频流在时序方面的不足

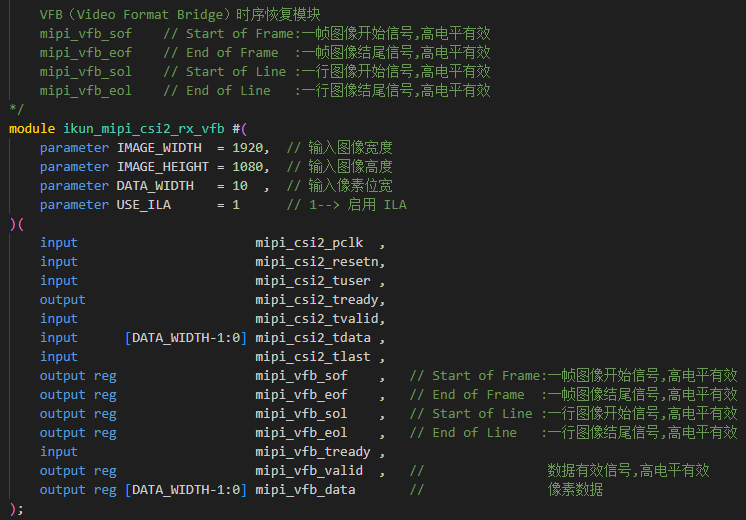

介绍VFB(Video Format Bridge)完整的信号构成

介绍FPGA工程师应该如何快速设计实现VFB时序恢复模块

介绍FPGA工程师应该如何抓取VFB时序信号和分析时序

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:ILA抓取恢复的VFB视频时序信号;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

图像ISP培训教程:第5课,HDMI2.0视频输出架构搭建

本课程包含1套vivado工程源码+1篇PDF文档+1集视频讲解教程

本课程的FPGA设计架构图如下:

本课程在上一节基础上加入了HDMI2.0视频输出架构,目的是为后续的ISP图像处理搭建输出验证通路,既然是ISP图像处理,那么肯定就要有输出显示、有处理前后对比,不然我咋知道加入某个处理后图像效果是变差了还是变好了呢?有别于开源的ISP图像处理视频输出系统,本设计直接上HDMI2.0,最高支持3840x2160@60Hz,向下兼容传统的1920x1080@60Hz、1280x720@60Hz等分辨率,既然是搭建视频输出架构,要做就直接做4K。

本节课程主要内容如下:

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍Xilinx官方HDMI2.0视频输出架构的时钟系统

介绍Xilinx官方HDMI 1.4/2.0 Transmitter Subsystem IP核用法

介绍Xilinx官方Video PHY Controller IP核用法

介绍Xilinx官方HDMI2.0嵌入式音频输出架构

介绍Xilinx官方HDMI2.0视频输出架构的软件配置架构

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:FPGA内部彩条视频,分辨率1920x1080@60Hz;

输出:HDMI2.0,分辨率1920x1080@60Hz;

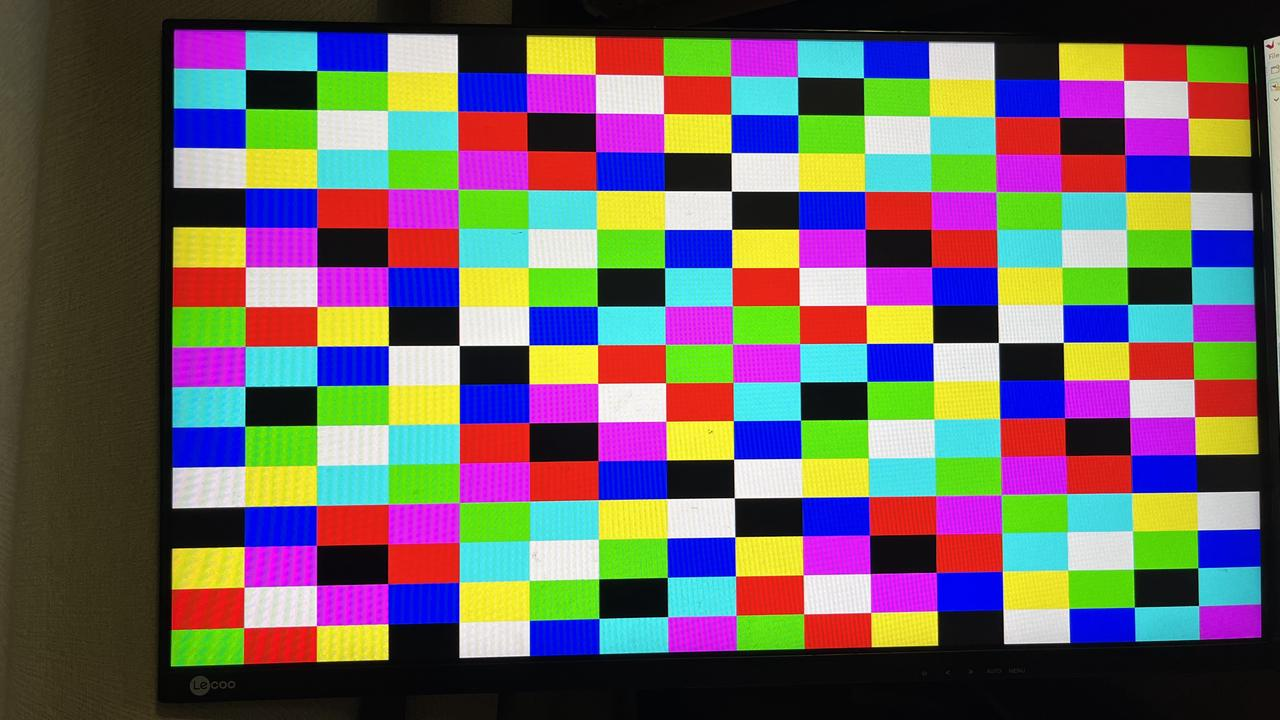

HDMI2.0视频输出架构输出效果如下:

图像ISP培训教程:第6课,IMX214输出RAW10原图

本课程包含1套vivado工程源码+1篇PDF文档+1集视频讲解教程

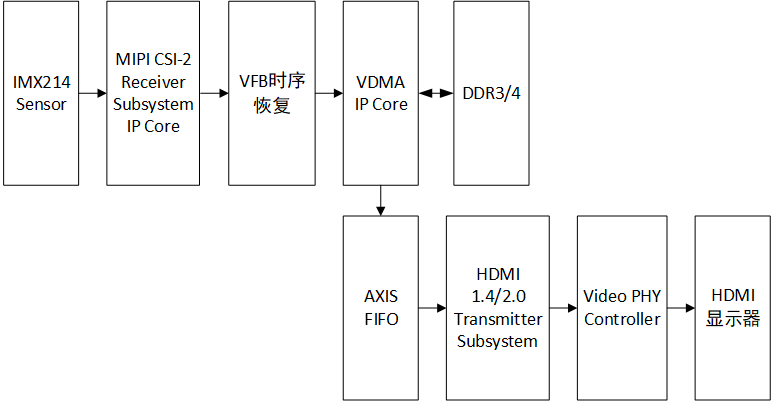

本课程的FPGA设计架构图如下:

本课程把前面几课的内容全部融合到一起了,从IMX214的配置,到MIPI视频采集,再到图像缓存,最后是HDMI2.0输出显示,全流程打通了最基础的ISP图像处理系统,本课程输出只是MIPI视频最原始的RAW10图像,也就是黑白的、原始的、未经处理的图像,之所以输出原图,是为了与后面逐步加入的ISP图像处理作比较,既然是ISP图像处理,那理应是越处理图像显示效果越好,所以这就是本课程输出RAW10原图的意义。

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

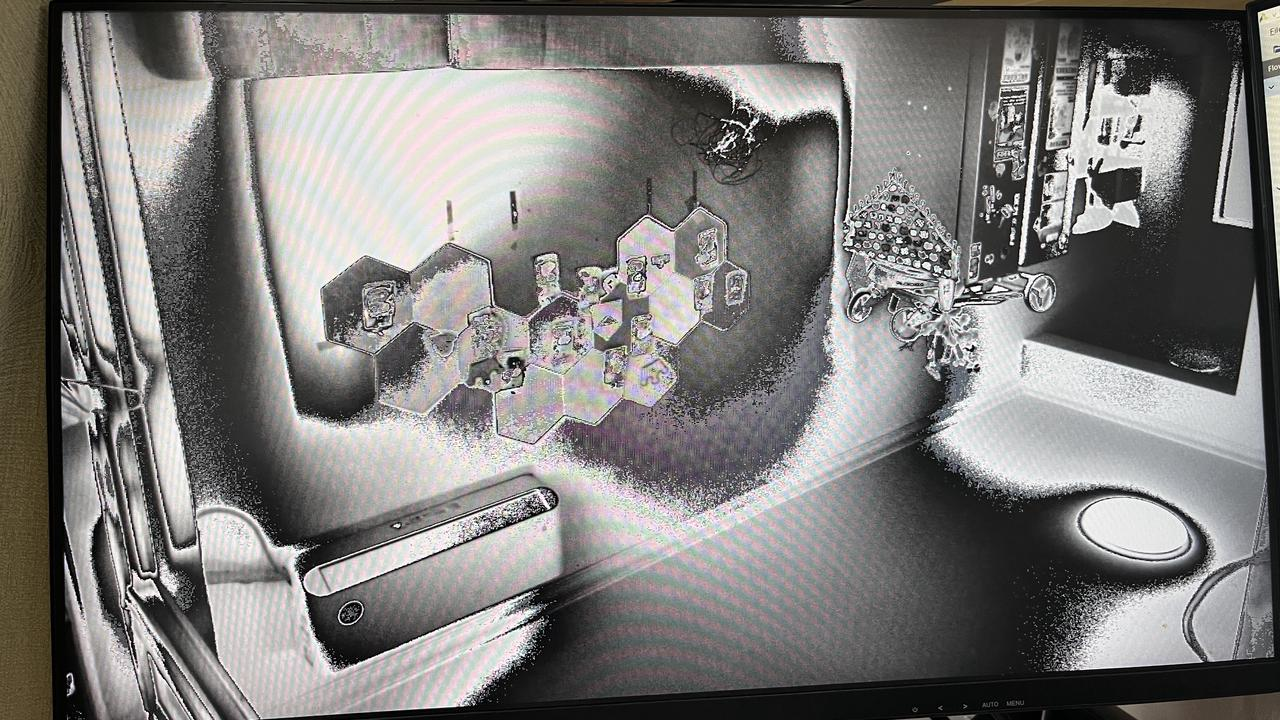

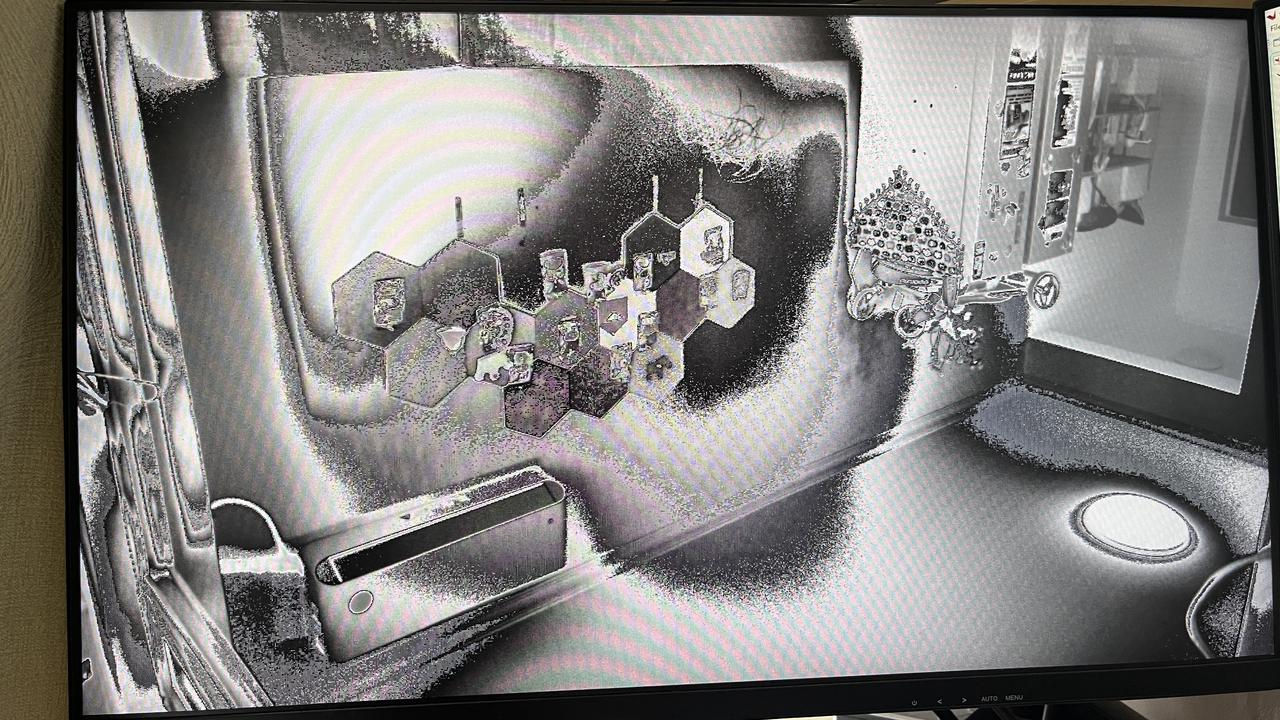

IMX214输出RAW10原图输出效果如下:

图像ISP培训教程:第7课,blc黑电平矫正处理

本课程在RAW10原图基础上加入了blc黑电平矫正处理。

原始RAW10就是黑白的灰度图,在大多数应用场景下,我们都需要彩色图像,且要求高质量的彩色图像,很明显,RAW10原图是最原始的图像,且图像噪点较多,明暗交替很突兀,不够平滑,加入blc黑电平矫正处理,就是去掉Sensor自身工艺原因导致的垃圾像素色度,相当于滤波处理,滤掉垃圾,留住有意义的像素信息。

相比于开源ISP方案的简单归一化处理,本课程提供的blc黑电平矫正处理在归一化处理后,还加入了动态拉伸处理,使得blc黑电平矫正处理后的图像明暗更丝滑。

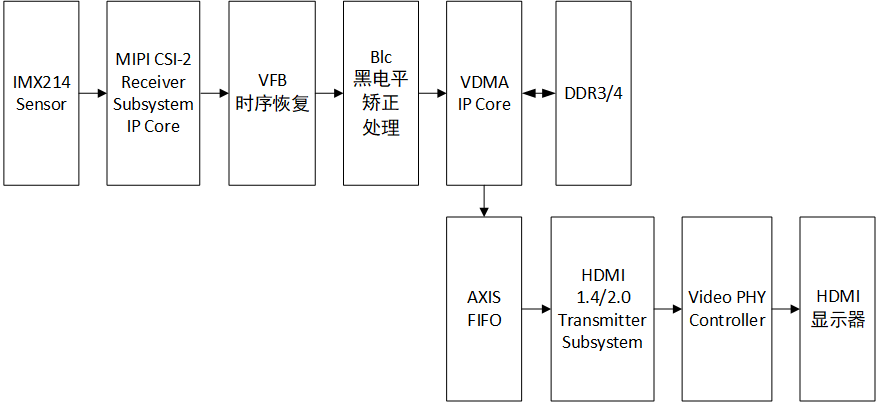

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

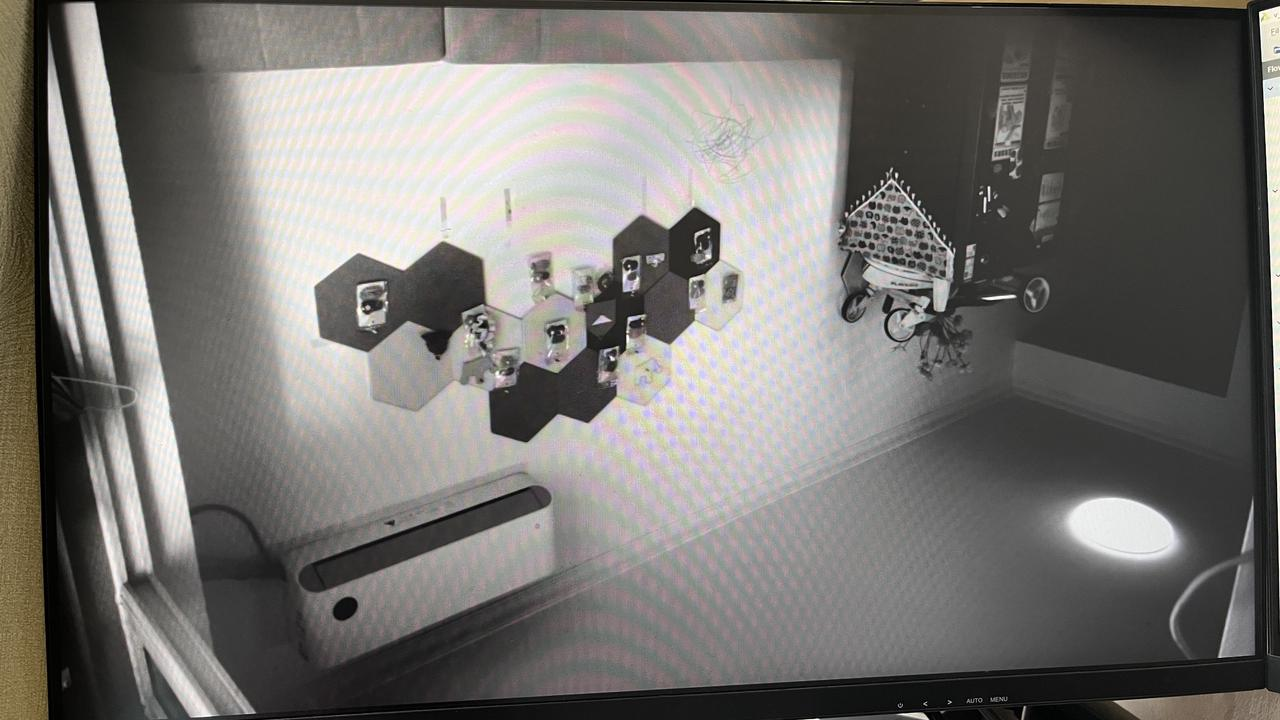

blc黑电平矫正处理后输出效果如下:

图像ISP培训教程:第8课,awb自动白平衡处理

本课程在blc黑电平矫正处理基础上加入了awb自动白平衡处理。

与第6课的RAW10原图相比,经过blc黑电平矫正处理后的图像噪点明显消失了,图像整体也丝滑了很多,但亮度偏暗,所以本节课成加入awb自动白平衡处理决亮度偏暗的问题。

本设计使用灰度世界法实现awb自动白平衡处理,以1行图像为单位进行相关计算,代码简介,注释丰富,自动白平衡效果优秀,使得处理后的图像亮度和平滑度均有所提高。

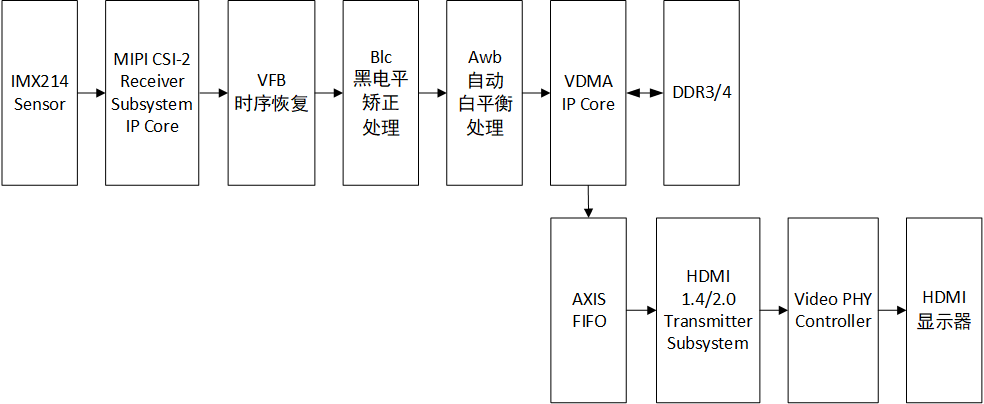

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

介绍FPGA工程师应该如何快速实现awb自动白平衡处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

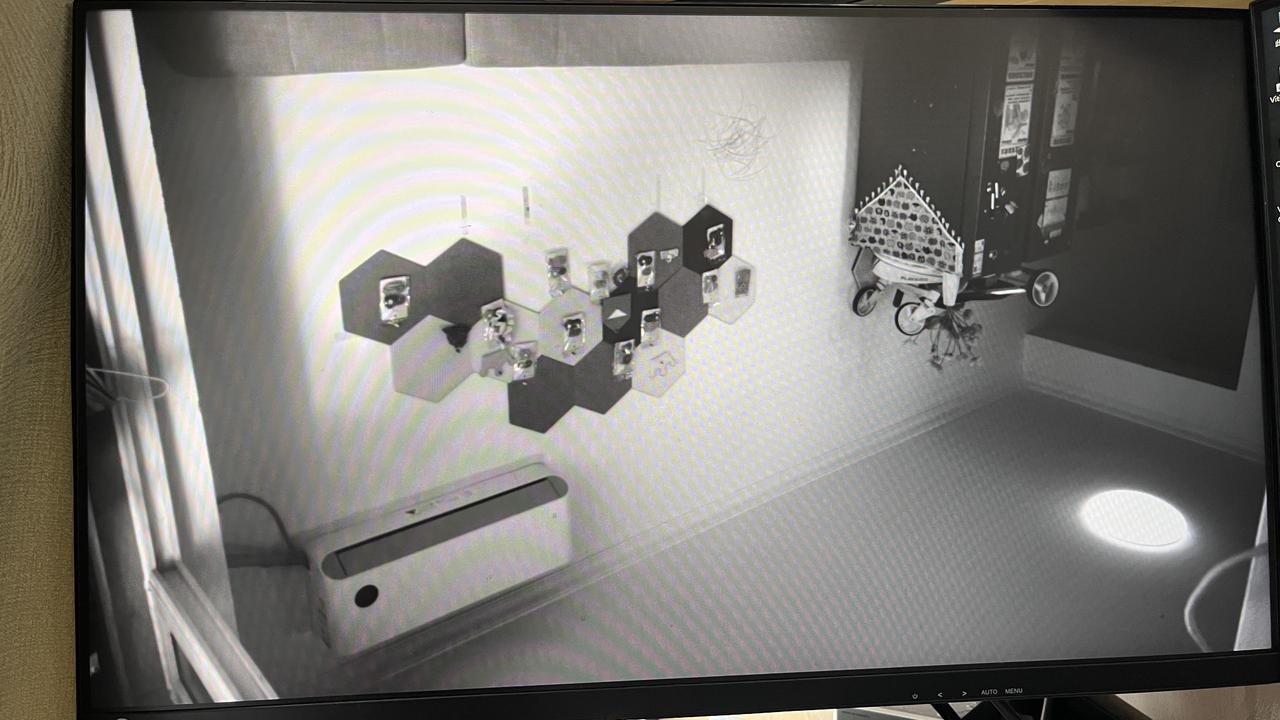

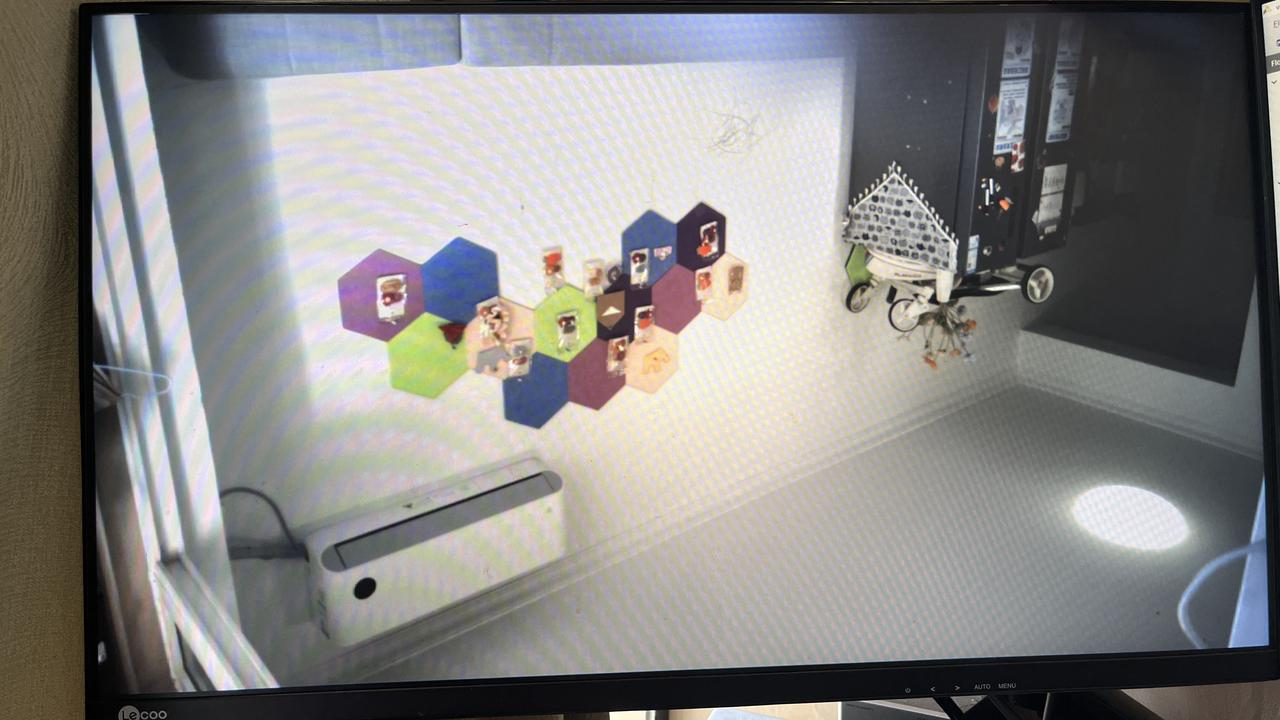

awb自动白平衡处理后输出效果如下:

图像ISP培训教程:第9课,gamma伽马校正处理

本课程在awb自动白平衡处理基础上加入了gamma伽马校正处理。

第8节课程的awb自动白平衡处理虽然解决了blc黑电平矫正处理后的亮度不足问题,但图像整体在人眼与显示器件方面存在非线性不匹配问题,所以本节课程加入gamma伽马校正处理实现用一条反向幂函数曲线抵消屏幕非线性,让数字像素值与人眼感知线性对应,达到均衡画面明暗层次保留暗部细节、匹配人眼视觉感知还原真实观感、统一跨设备色彩观感消除显示差异、适配印刷 / 影视行业标准化输出等效果。

本设计使用查找表方法实现gamma伽马校正处理,设计简单,代码简介,注释丰富,gamma伽马校正效果优秀,使得处理后的图像线性度有所提高。

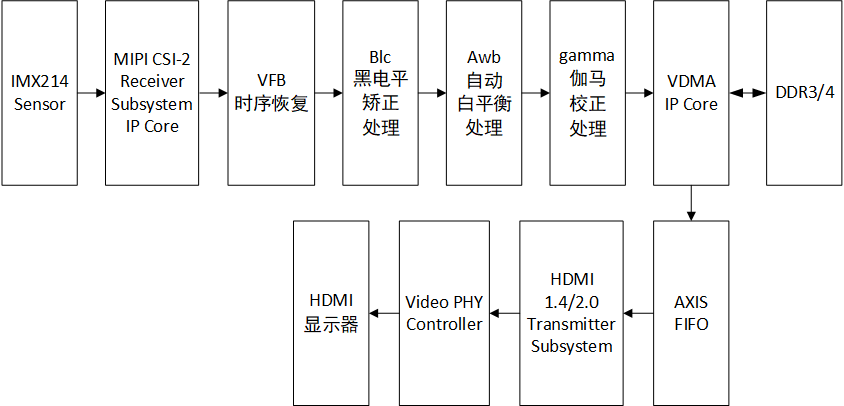

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

介绍FPGA工程师应该如何快速实现awb自动白平衡处理

介绍FPGA工程师应该如何快速实现gamma伽马校正处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

gamma伽马校正处理后输出效果如下:

图像ISP培训教程:第10课,Bayer转RGB处理

本课程在gamma伽马校正处理基础上加入了Bayer转RGB处理。

第9节课的经过gamma伽马校正处理后的图像亮度明显更亮了很多,但图像整体噪点也随之增加,且图像还是黑白的,所以本节课加入Bayer转RGB处理解决噪点和颜色问题。

本设计使用双线性插值算法实现Bayer转RGB处理,以3x3划窗为单位进行相关计算,代码简介,注释丰富,Bayer转RGB效果优秀,使得处理后的图像成自然的彩色效果。

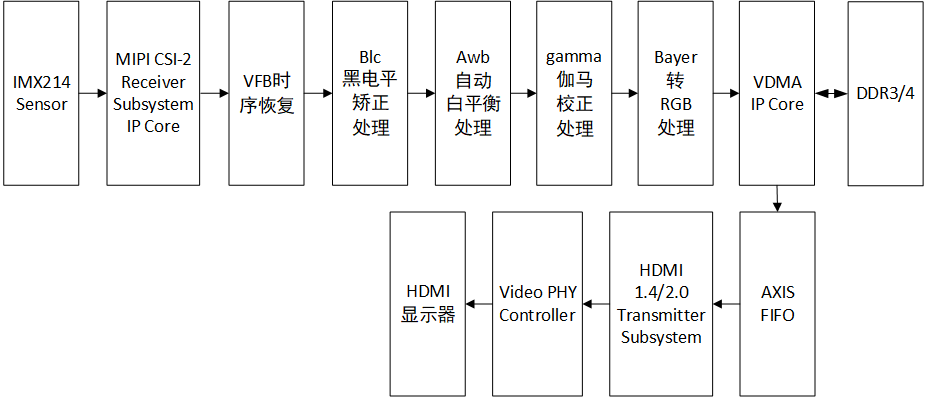

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

介绍FPGA工程师应该如何快速实现awb自动白平衡处理

介绍FPGA工程师应该如何快速实现gamma伽马校正处理

介绍FPGA工程师应该如何快速实现Bayer转RGB处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

Bayer转RGB处理后输出效果如下:

图像ISP培训教程:第11课,CCM颜色矫正处理

本课程在Bayer转RGB处理基础上加入了CCM颜色矫正处理。

第10节课的经过Bayer转RGB处理后的图像由黑白变为了彩色,但亮度还是偏度,彩色的饱满度不足,只能说是勉强能看,但还不够视觉享受,所以本节课加入CCM颜色矫正处理色度不够饱满的问题。

本设计使用色彩可调数字增益方法实现CCM颜色矫正处理,R/G/B 全部同步调高增益,画面整体提亮,代码简介,注释丰富,颜色矫正效果优秀,使得处理后的图像色彩丰富。

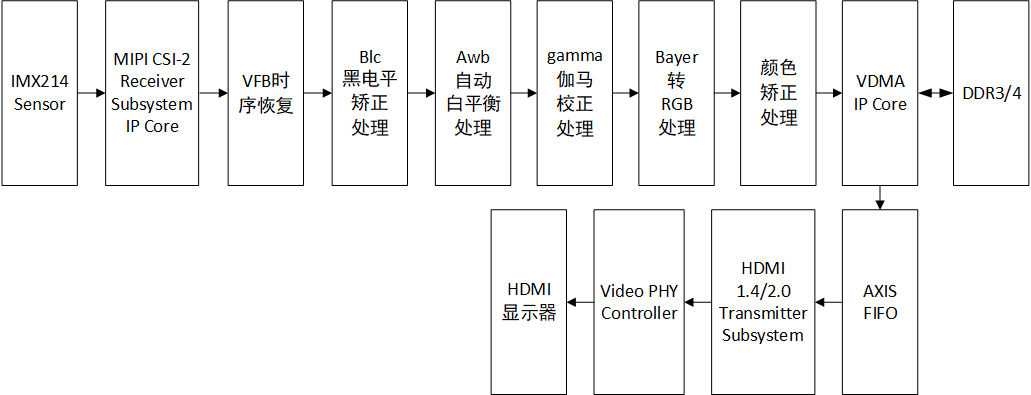

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

介绍FPGA工程师应该如何快速实现awb自动白平衡处理

介绍FPGA工程师应该如何快速实现gamma伽马校正处理

介绍FPGA工程师应该如何快速实现Bayer转RGB处理

介绍FPGA工程师应该如何快速实现CCM颜色矫正处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

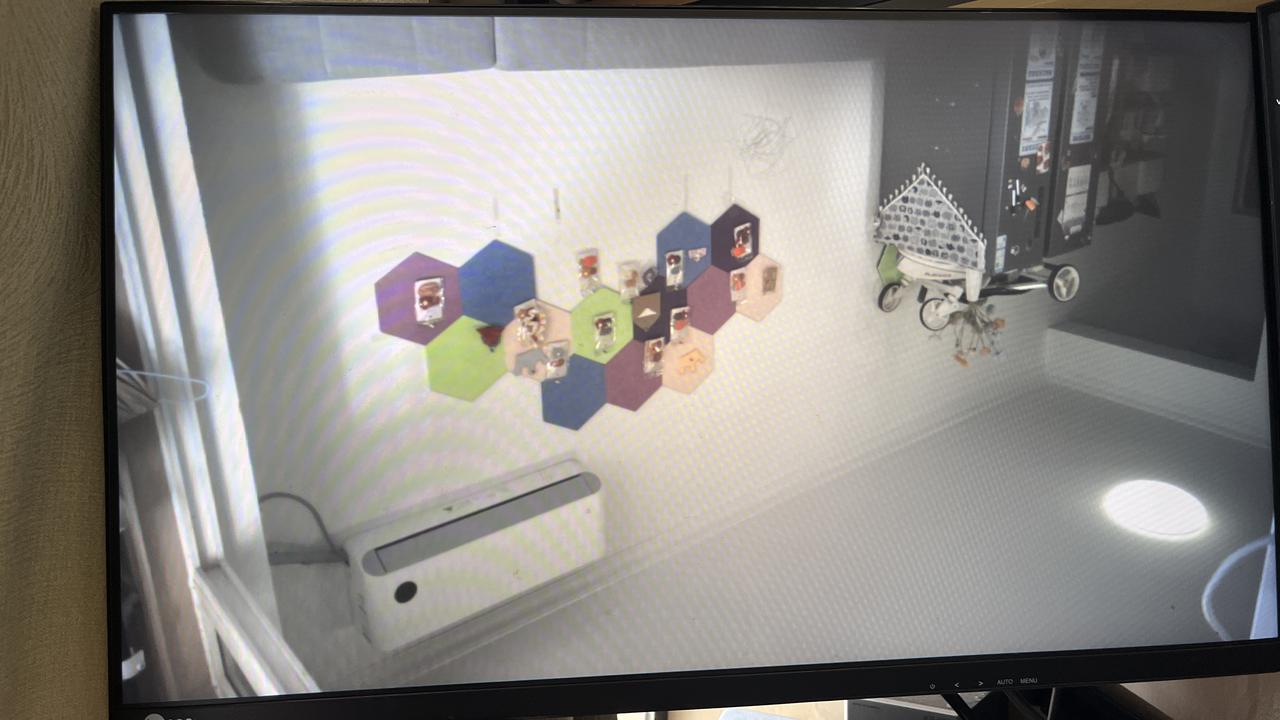

CCM颜色矫正处理后输出效果如下:

CCM颜色矫正处理上FPGA开发板板演示效果如下:

图像ISP培训教程:第12课,完整的ISP图像处理全流程讲解

本课程在把前面所有的ISP图像处理做一个全流程的串联讲解,让鸽鸽对ISP图像处理有更为宏观的理解,对处理的先后顺序、前后流程、递进效果有更为深刻的理解。

本课程的FPGA设计架构图如下:

本节课程主要内容如下:

介绍FPGA工程师应该如何快速配置IMX214摄像头

介绍FPGA工程师应该如何快速配置核使用MIPI CSI-2 Receiver Subsystem IP核

介绍FPGA工程师应该如何快速恢复VFB时序

介绍FPGA工程师应该如何快速配置和使用VDMA图像缓存架构

介绍FPGA工程师应该如何快速搭建HDMI2.0视频输出架构

介绍FPGA工程师应该如何快速实现VITIS配置FPGA相关IP核

介绍FPGA工程师应该如何快速实现动态拉伸的blc黑电平矫正处理

介绍FPGA工程师应该如何快速实现awb自动白平衡处理

介绍FPGA工程师应该如何快速实现gamma伽马校正处理

介绍FPGA工程师应该如何快速实现Bayer转RGB处理

介绍FPGA工程师应该如何快速实现CCM颜色矫正处理

配套的1套vivado工程源码详情如下:

开发板FPGA型号:Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i;

FPGA开发环境:Vivado2022.2;

输入:IMX214 摄像头,分辨率1920x1080@60Hz;

IMX214 模式配置:MIPI-4 Lane模式,RAW10颜色空间,一个时钟输出4个像素;

输出:HDMI2.0,分辨率1920x1080@60Hz;

MIPI-D-PHY方案:UltraScale+系列FPGA自带D-PHY;

MIPI-CSI2-RX方案:Xilinx官方MIPI CSI-2 RX Subsystem IP核;

完整的ISP图像处理全流程输出效果如下:

视频教程介绍+免费试看

FPGA实现ISP图像处理培训教程的视频教程共12集,如下:

需要注意的是,视频教程只是方便读者了解设计架构和思想,千万不要迷恋视频教程,不要想通过看视频学会FPGA,要在看视频教程了解架构的前提下深挖代码、理解代码设计、掌握模块用法,才能将FPGA技能装进自己的脑细胞里;

提供视频教程试看,如果你觉得还行,可以考虑是否需要本套ISP图像处理培训教程资料,视频教程试看如下:

视频教程第12课-完整ISP图像处理讲解

4、本实现ISP图像处理培训教程资料清单

培训资料

本实现ISP图像处理培训教程资料清单如下:

所有电子资料已上传网盘,如下:

配套的FPGA开发板

配套的FPGA开发板请参考我之前的博客,链接如下:

点击直接前往

6、FPGA图像处理培训资料获取

福利:工程代码的获取

代码太大,无法邮箱发送,以某度网盘链接方式发送,

资料获取方式:私,或者文章末尾的V名片。

网盘资料如下:

相关推荐
hhzz5 小时前
CNN猫狗图像分类实战:基于Keras+TensorFlow的卷积神经网络全流程解析
图像处理·python·深度学习·计算机视觉·cnn
A hao14 小时前
高对比度在XR虚拟背景中的作用
大数据·图像处理·人工智能·xr·广告
千寻xun19 小时前
二、实战篇-NVME SSD控制之ZYNQ实现(六)-读写NVME SSD硬盘数据
fpga开发·nvme·nvme ssd
千寻xun20 小时前
二、实战篇-NVME SSD控制之ZYNQ实现(三)
fpga开发·nvme ssd·nvme协议
忆锦紫1 天前
vivado报错及解决【十】
fpga开发·fpga·vivado
喵喵苗1 天前
FPGA 核心资源解析:FF 触发器(Flip-Flop)—— 时序逻辑的“记忆心脏”
fpga开发
硅农深芯1 天前
LVDS DC参数详解
fpga开发·lvds·dc参数
忆锦紫1 天前
vivado报错及解决【十一】
fpga开发·fpga·vivado·xilinx
Saniffer_SH2 天前
NAND技术(二):从 Channel、Die/LUN、P/E Cycle 到 LDPC,一次讲透 NAND 里那些最容易误解的概念
人工智能·驱动开发·嵌入式硬件·测试工具·fpga开发·计算机外设·压力测试
