前言：

在前三篇笔记里，我们沿着点云深度学习的演进脉络走过了两个阶段：

PointNet / PointNet++ 解决的是「怎么从零训好一个 3D 网络」------核心难题是点云的无序性、稀疏性、局部结构，从共享 MLP + 全局池化到层次化 Set Abstraction，奠定了 3D 表征学习的基石；
PointCLIP 则走了另一条路：既然 3D 数据少、标注贵，那就不训 3D，改借 2D 大模型（CLIP）的开放语义。它用多视角深度图投影把点云「伪装」成图片，绕开了点云结构处理的难题。

但 PointCLIP 的「投影复用」策略存在三个本质局限：

3D 形态被「压扁」：点云投影成 2D 深度图后丢失了大量几何细节（如曲面曲率、内腔结构、遮挡关系），2D 视图无法完整表达 3D 形态；
3D 编码器未学到语义：PointCLIP 直接复用 CLIP 的图像编码器处理深度图，3D 表征本身并未对齐到语言空间------真正学到开放语义的是 CLIP，而非 3D 模型；
三元组数据稀缺：3D 领域几乎不存在大规模（image, text, point cloud）三元组，直接做三模态对齐研究寸步难行。

ULIP（Learning a Unified Representation of Language, Images, and Point Clouds）给出了更彻底的回答：不绕道投影，直接训练 3D 编码器对齐到 CLIP 已对齐的图文空间 。它冻结预训练 CLIP 当「老师」，只用 ShapeNet55 自动合成的少量三元组训练 3D 编码器，让 3D 表征真正学到开放语义，在 zero-shot 3D 分类上比 PointCLIP 高出 28.8% top-1 accuracy。

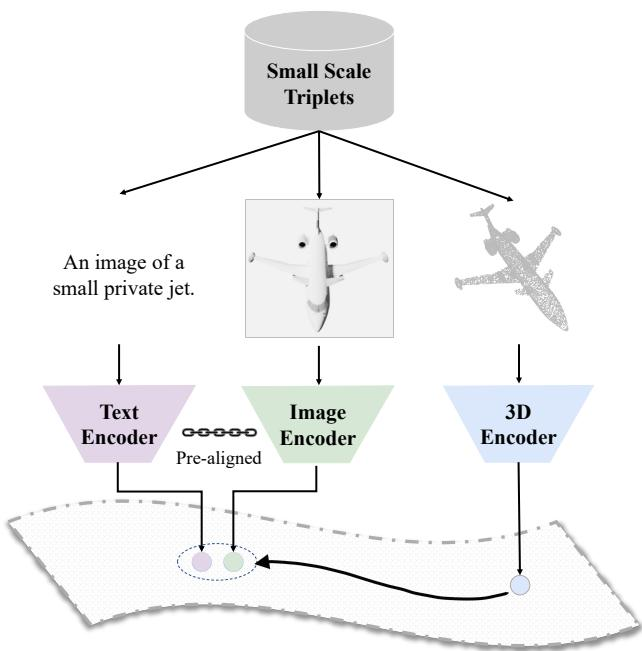

Figure 1. ULIP 整体示意图。通过将图像、文本、点云三模态特征对齐到同一空间来提升 3D 理解能力。为降低对 3D 数据的依赖，ULIP 借助在大规模图文对上预训练的图像和文本编码器，用少量训练三元组将 3D 表征对齐到已对齐的图文特征空间。

流程图分析：

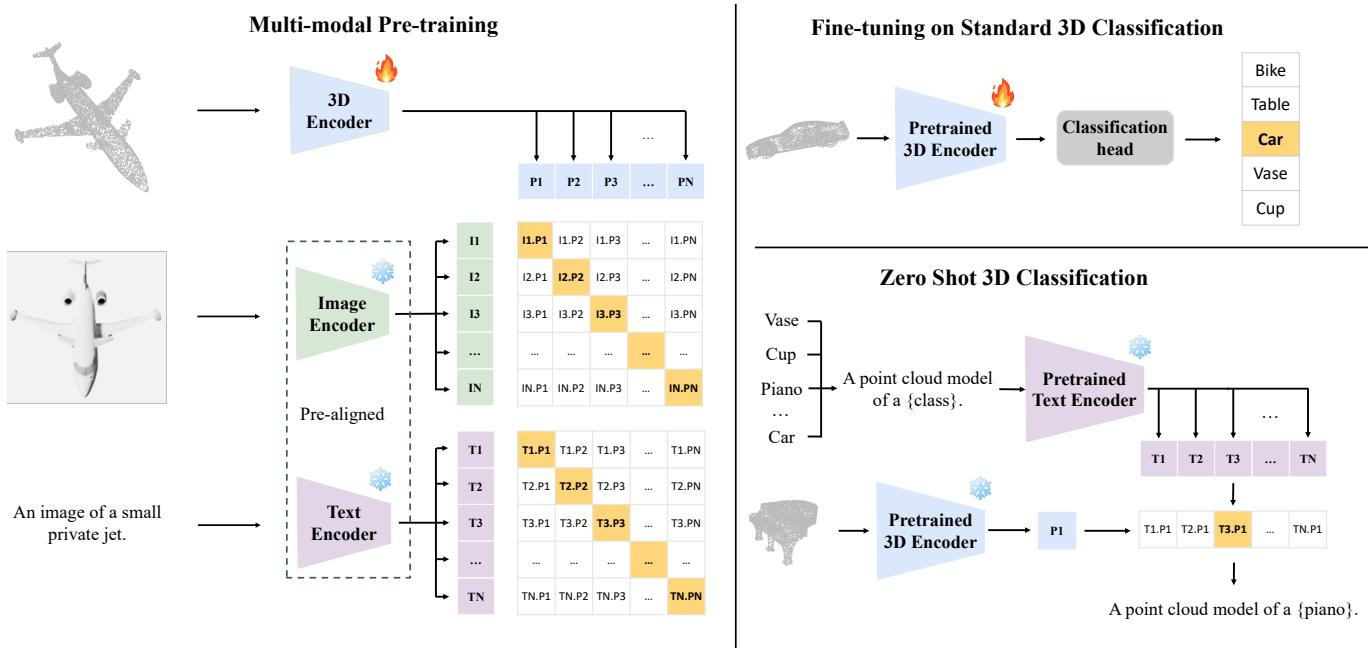

Figure 2. ULIP 方法整体架构。多模态预训练的输入（左）是一批以三元组（图像、文本、点云）表示的物体。图像和文本特征由预训练（冻结）的视觉-语言模型（如 CLIP）提取，3D 特征由 3D 编码器提取。预训练时通过对比损失将物体的 3D 特征对齐到其图像和文本特征。预训练的 3D 编码器进一步微调用于下游任务，包括标准 3D 分类（右上）和零样本 3D 分类（右下）。

整条流水线可以拆成三块来理解：

左侧输入（三元组构建）：从 ShapeNet55 的 CAD 模型自动合成 (image, text, point cloud) 三元组，无需人工标注；
中间编码（三模态特征提取） ：CLIP 图像编码器 + 文本编码器全程冻结，只有 3D 编码器可训练，三模态特征通过对比损失两两对齐；
右侧下游（双任务适配）：标准 3D 分类（微调 3D 编码器）+ zero-shot 3D 分类（直接推理，不微调）。

关键姿态：CLIP 的两个编码器全程冻结，整个预训练只更新 3D 编码器参数，既规避了三元组稀缺导致 CLIP 灾难性遗忘的风险，又让 3D 表征被「拉」向已对齐的图文空间。

各模块功能对应总结：

模块	作用	是否可训练
① ShapeNet55 三元组构建	CAD 点云均匀采样 + 60 多视角渲染（30 RGB + 30 深度图）+ 64 prompt 模板构造文本，全自动无标注	否（数据预处理）
② 3D 点云编码器	PointNet++ / PointMLP / PointBERT 任选，提取 3D 表征 hP\mathbf{h}^PhP	是（唯一训练对象）
③ CLIP 图像编码器	提取图像特征 hI\mathbf{h}^IhI，提供视觉语义监督	冻结
④ CLIP 文本编码器 + Prompt	64 个模板（含 "a point cloud model of $WORD$ " 专用模板）编码文本特征 hS\mathbf{h}^ShS	冻结
⑤ 跨模态对比损失	InfoNCE 双向对称形式 + 可学习温度 τ\tauτ，三对模态两两对齐	损失函数（无参数）
⑥ 下游任务适配	标准分类：微调 3D 编码器；zero-shot 分类：直接比距离；跨模态检索：图文↔点云	视任务而定

流程解析：

步骤 1：训练三元组构建（全自动无标注）

ULIP 从 ShapeNet55（约 52.5K CAD 模型，55 类）出发，为每个 CAD 模型 iii 构造三元组 Ti:(Ii,Si,Pi)T_i : (I_i, S_i, P_i)Ti:(Ii,Si,Pi)：

点云 PiP_iPi ：直接用 ShapeNet55 生成的点云，均匀采样 NpN_pNp 个点（1024 / 2048 / 8192，适配不同 backbone），预训练时做标准数据增强（随机 dropout / 缩放 / 平移 / 旋转扰动）；
图像 IiI_iIi ：ShapeNet55 的 CAD 模型本身不带图像，ULIP 在物体周围每隔 12 度放置虚拟相机渲染，得到 30 张 RGB + 30 张深度图 = 60 个候选，每轮训练随机选 1 张；
文本 SiS_iSi：利用 CAD 模型的 metadata（分类学 synset）作为文本描述，套入 64 个 prompt 模板（63 个通用模板如 "a picture of $WORD$ " + 1 个 3D 专用模板 "a point cloud model of $WORD$ "），每轮随机选 1 个词套用全部模板。

步骤 2：三模态特征提取（对应公式 1-3）

三个编码器分别提取各自模态的特征：

3D：hiP=fP(Pi)\mathbf{h}_i^P = f_P(P_i)hiP=fP(Pi)，fPf_PfP 是可训练的 3D backbone；
图像：hiI=fI(Ii)\mathbf{h}_i^I = f_I(I_i)hiI=fI(Ii)，fIf_IfI 是冻结的 CLIP 图像编码器；
文本：hiS=Avg(fS(Si))\mathbf{h}_i^S = \text{Avg}(f_S(\mathbf{S}_i))hiS=Avg(fS(Si))，fSf_SfS 是冻结的 CLIP 文本编码器，关键设计：64 个模板编码后做平均池化，因为单 prompt 表达不稳定，平均后更鲁棒。

步骤 3：跨模态对比学习（对应公式 4）

对三对模态（image-text、image-point cloud、point cloud-text）两两计算 InfoNCE 双向对称对比损失：

双向对称 ：同时优化 i→ji \to ji→j 和 j→ij \to ij→i 两个方向，保证两个模态互相对齐而非单向依赖；
可学习温度 τ\tauτ：与 CLIP 一致，自适应调节对齐难度；
作用：让正样本对（同一物体的不同模态）拉近，负样本对（不同物体的跨模态）推远。

步骤 4：总损失优化（对应公式 5，关键设计）

Lfinal=αL(I,S)+βL(I,P)+θL(P,S)L_{final} = \alpha L_{(I,S)} + \beta L_{(I,P)} + \theta L_{(P,S)}Lfinal=αL(I,S)+βL(I,P)+θL(P,S)

默认设置 α=0,β=θ=1\alpha = 0, \beta = \theta = 1α=0,β=θ=1，这是 ULIP 整个范式成立的工程基石：

α=0\alpha = 0α=0 ：不更新图文对齐损失------CLIP 已在大规模图文对上学好对齐，用小数据更新会导致灾难性遗忘，性能大幅下降；
β=θ=1\beta = \theta = 1β=θ=1：只更新涉及 3D 的两个对齐损失（image-point cloud 和 point cloud-text）；
实际效果：3D 编码器被「拉」向已对齐的图文空间，而图文空间本身不动。

预训练共 250 epoch，batch size 64，学习率 10−310^{-3}10−3，AdamW 优化器，8×A100 GPU。图像-文本编码器使用 SLIP（CLIP 的改进版）以获得更优的泛化性能。

步骤 5：下游任务

标准 3D 分类 ：用预训练 3D 编码器初始化，在 ModelNet40 / ScanObjectNN 上微调，不引入推理期额外开销（3D backbone 结构不变）；
zero-shot 3D 分类 ：直接用预训练模型计算 3D 特征与候选类别文本特征的距离，最小者胜，无需微调；
跨模态检索 ：用 Caltech101 真实图像检索 ModelNet40 点云，验证跨模态对齐质量。

Figure 4. 真实图像到点云检索的定性结果。查询图像来自 Caltech101，点云来自 ModelNet40。展示 top-5 检索结果按顺序排列。结果表明 ULIP 学到了跨图像与 3D 点云模态的有意义特征。

创新点分析：

1. 三模态统一对齐空间（核心贡献）

ULIP 首次让 3D 表征直接对齐到 CLIP 已对齐的图文空间 ，而非像 PointCLIP 那样把点云「伪装」成图。消融实验（Table 3/6）证明：三模态对齐（P+I+T）全面优于两两对齐（P+T 或 P+I），例如 PointBERT+ULIP 在 ModelNet40 ALL 集上，P+I+T 达 60.4%，而 P+T 仅 44.7%、P+I 仅 35.5%。这说明图像和文本提供了互补的监督信号，缺一不可。

2. "老师-学生"借力范式

冻结预训练 CLIP 当「老师」（已学到大规模图文语义），3D 编码器当「学生」，用极少合成三元组对齐到老师空间。这一范式规避了三元组稀缺的根本难题，成为后续 ULIP-2 / Uni3D / OpenShape 等一系列 3D 多模态工作的范式起点。

3. 3D backbone 完全无关

ULIP 即插即用 PointNet++ / PointMLP / PointBERT，3D 编码器结构无需任何修改，仅预训练阶段对齐，下游推理零额外开销。这证明了方法的通用性，奠定了「3D 表征统一空间」路线------任何 3D 编码器都能通过 ULIP 获得开放语义能力。

4. 实验双 SOTA

zero-shot 3D 分类 ：比 PointCLIP 高 28.8% top-1（ModelNet40 Hard set，8.3% → 37.1%）；
标准 3D 分类 ：刷新 ScanObjectNN SOTA（PointMLP†+ULIP 比 RepSurf-U(2×) 高 3.4% OA）和 ModelNet40 SOTA；
数据效率：少样本场景下 ULIP 增益更大（Figure 3），实际部署价值显著。

重要公式分析：

ULIP 的 5 个公式清晰刻画了「特征提取 → 对齐 → 优化」的完整逻辑链。

公式 (1)：3D 特征提取

hiP=fP(Pi)(1)\mathbf{h}_i^P = f_P(P_i)\tag{1}hiP=fP(Pi)(1)

3D 编码器 fPf_PfP 把点云 PiP_iPi 映射为特征向量 hiP\mathbf{h}_i^PhiP。关键：fPf_PfP 是整个预训练中唯一可训练的对象，PointNet++/PointMLP/PointBERT 任选。

公式 (2)：图像特征提取

hiI=fI(Ii)(2)\mathbf{h}_i^I = f_I(I_i)\tag{2}hiI=fI(Ii)(2)

CLIP 图像编码器 fIf_IfI 提取图像特征。关键：fIf_IfI 冻结，只提供视觉语义监督信号，不参与梯度更新。

公式 (3)：文本特征提取

hiS=Avg(fS(Si))(3)\mathbf{h}_i^S = \text{Avg}(f_S(\mathbf{S}_i))\tag{3}hiS=Avg(fS(Si))(3)

文本特征是 64 个 prompt 模板编码后的平均池化 。为何做平均 ？单 prompt 表达不稳定（如 "a picture of cup" 和 "a point cloud model of cup" 语义侧重不同），64 个模板平均后更鲁棒地捕获类别语义。fSf_SfS 同样冻结。

公式 (4)：跨模态对比损失（InfoNCE 双向对称）

L(M1,M2)=∑(i,j)−12log⁡exp⁡(hiM1hjM2τ)∑kexp⁡(hiM1hkM2τ)−12log⁡exp⁡(hiM1hjM2τ)∑kexp⁡(hkM1hjM2τ)(4)L_{(M_1,M_2)} = \sum_{(i,j)} -\frac{1}{2}\log\frac{\exp\left(\frac{\mathbf{h}_i^{M_1}\mathbf{h}_j^{M_2}}{\tau}\right)}{\sum_k\exp\left(\frac{\mathbf{h}_i^{M_1}\mathbf{h}_k^{M_2}}{\tau}\right)} -\frac{1}{2}\log\frac{\exp\left(\frac{\mathbf{h}_i^{M_1}\mathbf{h}_j^{M_2}}{\tau}\right)}{\sum_k\exp\left(\frac{\mathbf{h}_k^{M_1}\mathbf{h}_j^{M_2}}{\tau}\right)}\tag{4}L(M1,M2)=(i,j)∑−21log∑kexp(τhiM1hkM2)exp(τhiM1hjM2)−21log∑kexp(τhkM1hjM2)exp(τhiM1hjM2)(4)

其中 M1,M2M_1, M_2M1,M2 代表两个模态，(i,j)(i,j)(i,j) 是 batch 内的正样本对，τ\tauτ 是可学习温度。

双向对称 ：第一项是 i→ji \to ji→j 方向（以 iii 为锚点），第二项是 j→ij \to ij→i 方向（以 jjj 为锚点），保证两个模态互相对齐而非单向依赖；
可学习温度 τ\tauτ ：与 CLIP 一致，自适应调节对齐难度------训练初期 τ\tauτ 大，对齐宽松；训练后期 τ\tauτ 小，聚焦困难样本。

公式 (5)：总损失（关键设计哲学）

Lfinal=αL(I,S)+βL(I,P)+θL(P,S)(5)L_{final} = \alpha L_{(I,S)} + \beta L_{(I,P)} + \theta L_{(P,S)}\tag{5}Lfinal=αL(I,S)+βL(I,P)+θL(P,S)(5)

默认 α=0,β=θ=1\alpha = 0, \beta = \theta = 1α=0,β=θ=1，这是 ULIP 整个范式成立的工程基石：

α=0\alpha = 0α=0 ：不更新图文对齐损失------CLIP 已在大规模图文对上学好对齐，用 ShapeNet55 仅 52.5K 的小数据更新会触发灾难性遗忘，导致下游性能崩塌；
β=θ=1\beta = \theta = 1β=θ=1：只更新涉及 3D 的两个对齐损失；
实际效果 ：3D 编码器被单向「拉」向已对齐的图文空间，而图文空间本身不动------老师不动，学生靠拢。

论文总结：

贡献回顾

首次实现三模态统一对齐空间：让 3D 表征直接对齐到 CLIP 图文空间，3D 编码器真正学到开放语义；
提出"冻结大模型+训练轻量 3D 编码器"的借力范式：规避三元组稀缺难题，成为后续 ULIP-2/Uni3D/OpenShape 的范式起点；
3D backbone 完全无关：即插即用 PointNet++/PointMLP/PointBERT，结构不变，推理零额外开销；
双任务 SOTA：zero-shot + 标准分类均刷新记录。

实验结果精华

实验	关键数字	含义
zero-shot ModelNet40 Hard	PointCLIP 8.3% → ULIP+PointBERT 37.1%（+28.8）	3D 表征真正学到开放语义，非数据泄漏
zero-shot ModelNet40 ALL	PointCLIP 20.2% → ULIP+PointBERT 60.4%（+40.2）	整体 zero-shot 能力碾压式提升
标准 ScanObjectNN	PointMLP 85.7% → +ULIP 88.8%（+3.1），新 SOTA	真实扫描场景增益显著
三模态消融（Table 3）	P+I+T 全面优于 P+T 或 P+I	三模态对齐必要性证明，图文监督互补

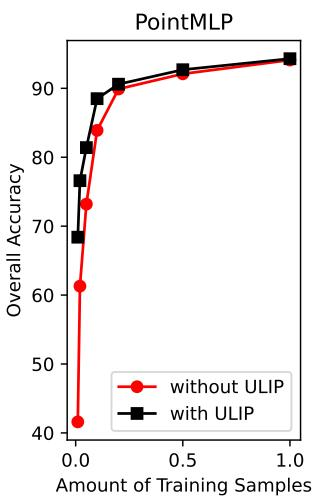

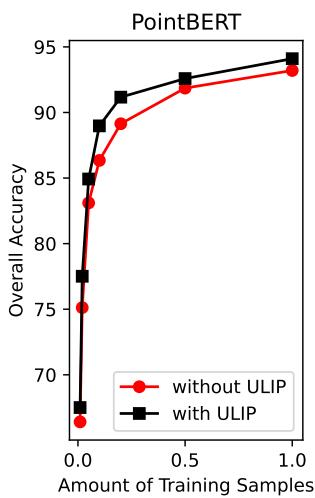

Figure 3. 数据效率对比。X 轴为训练样本比例，Y 轴为 Overall Accuracy。在低数据量场景下，ULIP 预训练对 PointMLP 和 PointBERT 的增益尤为显著。

与前序论文关联

PointNet / PointNet++：3D 编码器底座继承------ULIP 直接用 PointNet++ 当 backbone，PointNet 系列奠定的「直接处理无序点集」范式是 ULIP 得以成立的前提；
PointCLIP ：治标 vs 治本
- PointCLIP：点云 → 深度图 → 复用 CLIP 视觉编码器（绕道，3D 表征未学到语义）；
- ULIP：3D 编码器 → 直接对齐到 CLIP 图文空间（直道，3D 表征真正学到开放语义）；
演进逻辑：从「借 2D 模型」到「学 2D 模型对齐空间」------PointCLIP 是 2D→3D 的知识搬运，ULIP 是 3D→统一空间的对齐学习，后者更彻底也更可扩展。
