缘由我不知道怎么搞了能帮我看一下怎么改吗_嵌入式-CSDN问答

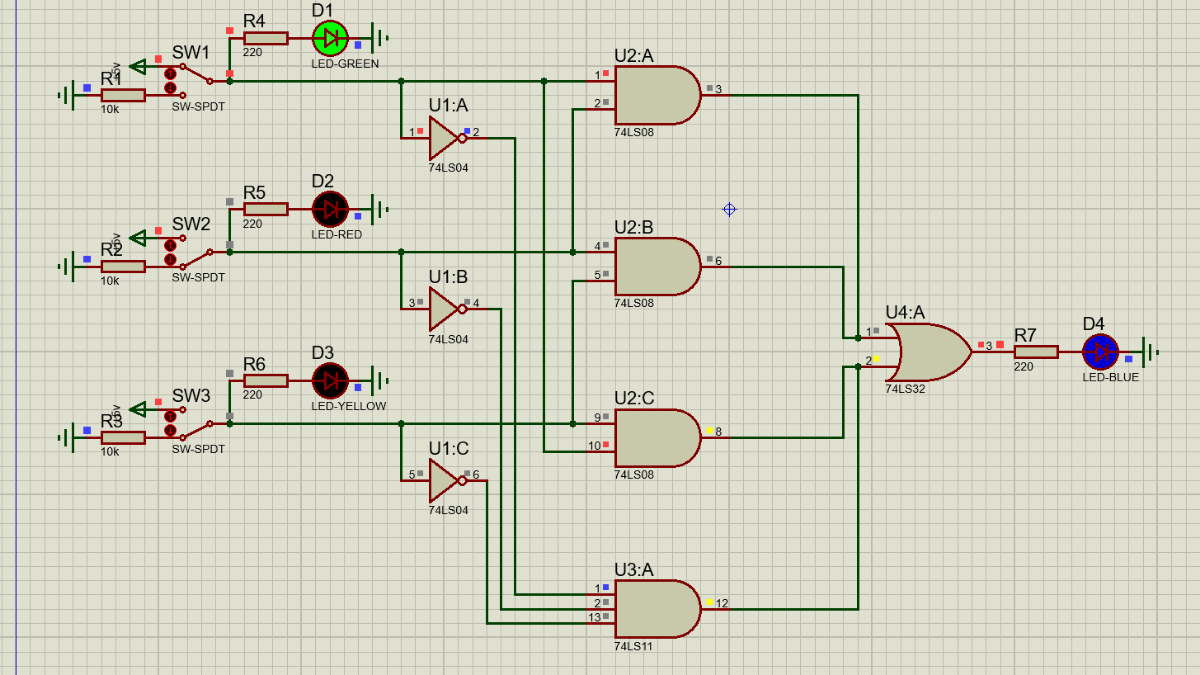

我想搞一个跟据逻辑函数Z=RY+YG+RG+R'Y'G'设计一个proteus电路图，这是一个监视信号灯是否正常工作的电路图，连有三个1led灯代表三个颜色的信号灯，还串联着三个自锁开关自定义灯是否亮，然后根据三个灯的的工作状态判断交通信号灯是否正常工作，结果输出如果故障则蓝灯亮。
电路存在严重问题，门电路输出端并联一起有烧毁芯片的危险，图中U2A、U2B输出端并联，而且，该电路只能检测供电是否正常。
另外，通过检测电压的方式不可靠，假若灯故障是开路，则电压不能证明灯是可以正常工作的。
而且逻辑表达式可以优化，假设通常交通灯状态每次只有一个灯亮，因此，100、010、001都是正常状态，而000则表示有故障，假如其中有1个灯有故障，则会表现出000状态，这样分析来设计，因此，在数字逻辑芯片中，不用设计那么复杂组合逻辑，用27芯片即可实现只要有000就是故障的显示。
检测灯是否亮可以选择检测光或监测电流都比较可靠，把光或电流转化为逻辑电平，由于电平转换可能存在时延过程的000出现，因此，需要一个稍微延时后的判断，以保证监测的可靠性，比较简单的就是阻容延时，一个非门即可，比较可靠的用555时基电路延时1秒后输出判断信号。

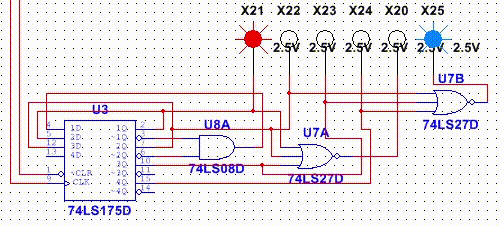

上图是模拟交通灯每次只有一个灯亮的流水运行情况，可以看到U7A始终是不会亮的，代表正常，而U7B则会在000时发光，代表出现故障了，以证明以上分析，落实在逻辑电路上。
如果要把信号灯是否亮的电流监测，则要知道灯的电流是多少用光耦串联电路中获取电流转化为电平，若灯电流大于光耦则要采取分流措施；或用电阻获取灯是否有电流用三极管进行电流转化电平。
