在BLE协议栈中，链路层（Link Layer）定义了唯一一种空中包（Air Interface Packet）格式。然而，根据物理层的不同，这个统一格式在具体实现上又分为LE Uncoded PHY 和LE Coded PHY两种变体。本文将深入剖析LE未编码物理层（LE Uncoded PHY）的空口包结构------这也是BLE最基础、最常用的包格式。
1. 什么是LE Uncoded PHY?
Uncoded 的字面意思是"未编码的"。在LE Uncoded PHY中，每个数据bit直接映射为一个无线电符号（symbol），中间不经过任何额外的纠错编码处理。
LE Uncoded PHY包含两种物理层配置：
| PHY类型 | 符号速率 | 数据速率 | 前导码长度 |
|---|---|---|---|
| LE 1M PHY | 1 Msym/s | 1 Mb/s | 1字节（8位） |
| LE 2M PHY | 2 Msym/s | 2 Mb/s | 2字节（16位） |
💡 对比理解 ：与Uncoded相对的是LE Coded PHY （编码物理层），后者通过前向纠错（FEC）编码来提升传输距离，但会降低有效数据速率。Uncoded PHY追求的是速度与效率 ，而Coded PHY追求的是距离与可靠性。
2. LE Uncoded PHY空口包整体结构

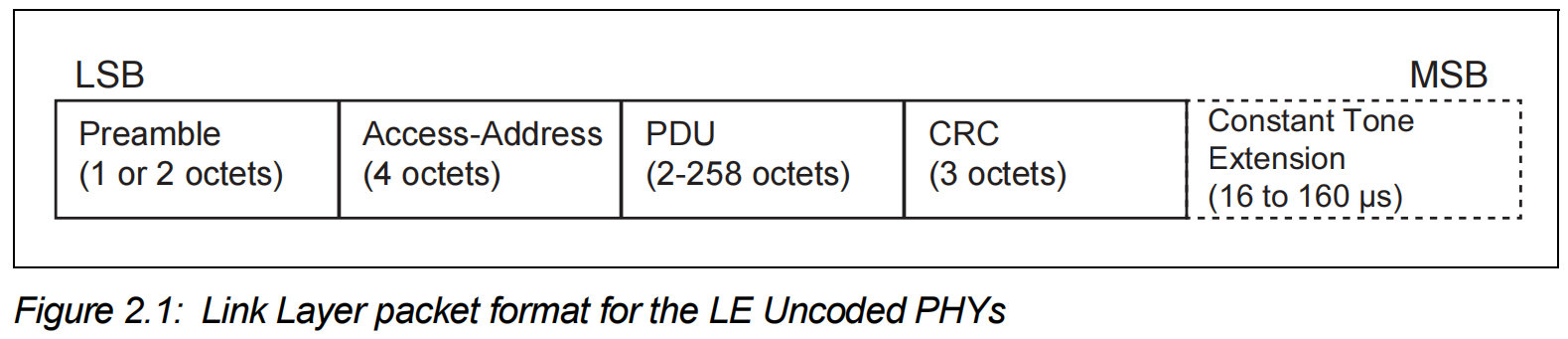

LE Uncoded PHY的空口包由四个必选字段 和一个可选字段组成：
所有字段按顺序传输：前导码 → 接入地址 → PDU → CRC → CTE（如果存在）。整个数据包以相同的符号速率传输：LE 1M为1 Msym/s，LE 2M为2 Msym/s。
不包括CTE的数据包，传输时间介于44微秒到2128微秒之间。
3. 字段解析
3.1 前导码
前导码是每个数据包最先发送的字段，是接收端进行同步的关键。
三个核心功能：
-
频率同步：帮助接收端调整频率以匹配发送端
-
符号定时估计：确定每个符号的起始和结束时间
-
自动增益控制（AGC）训练：调整信号增益以优化接收质量
长度差异：
-
LE 1M PHY ：前导码为1字节（8位）
-
LE 2M PHY ：前导码为2字节（16位）
取值规则 ：

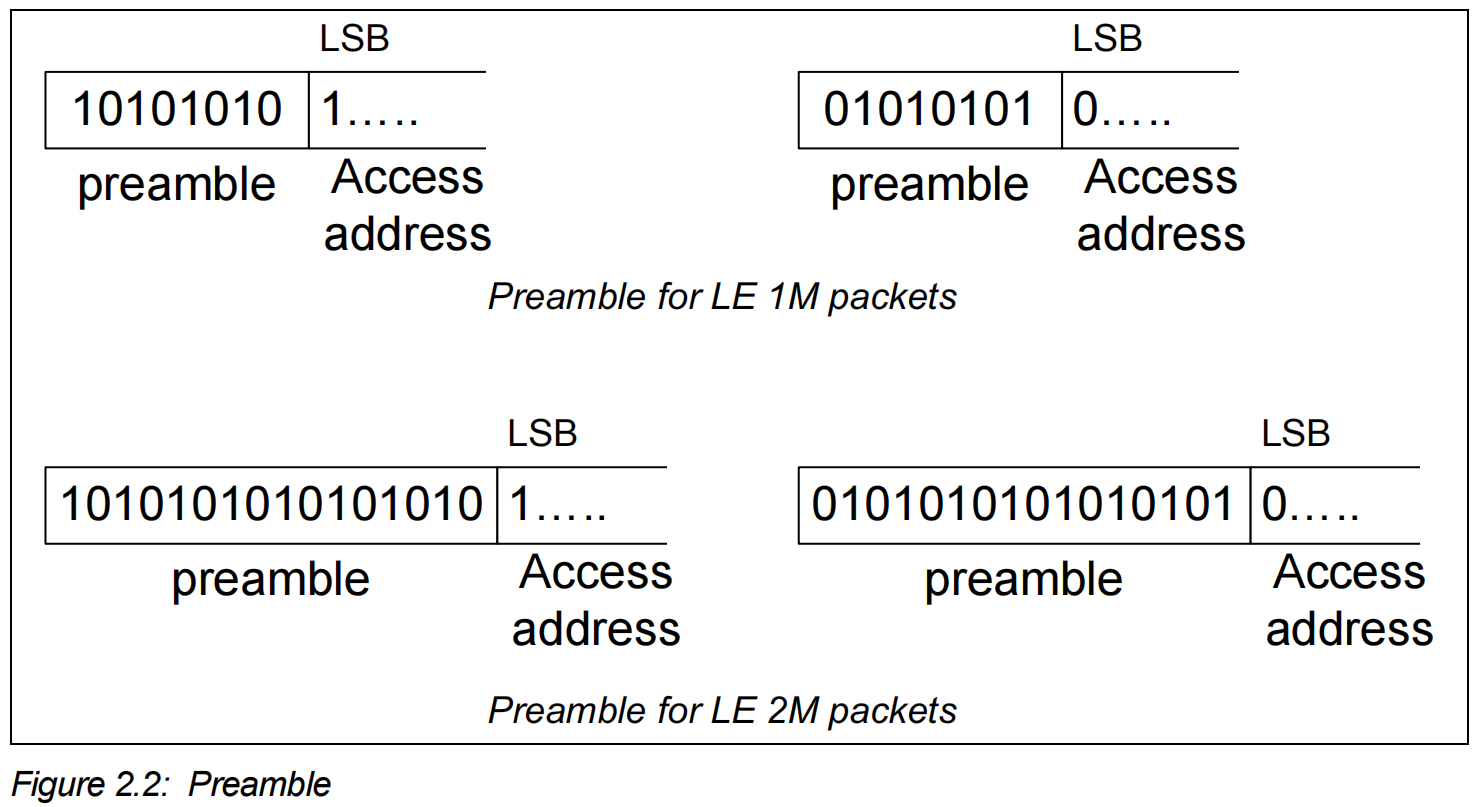

前导码是一个交替的0和1序列，其第一个bit必须与**接入地址的LSB（最低有效位）**相同：
-
如果接入地址LSB = 1，前导码为
10101010（0xAA） -
如果接入地址LSB = 0，前导码为
01010101（0x55）
📌 设计巧思：前导码与接入地址LSB相同，是为了让接收端能够快速识别包的起始边界，避免在"0101"这样的交替序列中迷失方向。
3.2 接入地址（Access Address）
接入地址是一个4字节（32位） 的值，用于标识数据包所属的连接或广播信道。
接入地址是区分广播包 和数据包的关键：
| 包类型 | Access Address | 用途 |
|---|---|---|
| 广播包 | 固定值 0x8E89BED6 |
在广播信道（37/38/39）传输，所有观察者都可接收 |
| 数据包 | 32位随机值 | 在数据信道传输，每次连接由Initiator重新生成 |
广播包使用固定接入地址，因此任何扫描设备都能识别并接收。而数据包的接入地址由连接发起方在连接请求时随机生成，确保了每个连接的唯一性 和隐私性。
3.3 PDU（协议数据单元）
PDU是数据包的核心，包含实际要传输的数据或控制信息。PDU的长度范围是2到258字节。
PDU的前两个字节固定为：
-
LL Header（1字节）
-
Payload Length（1字节）
举例：广播信道PDU

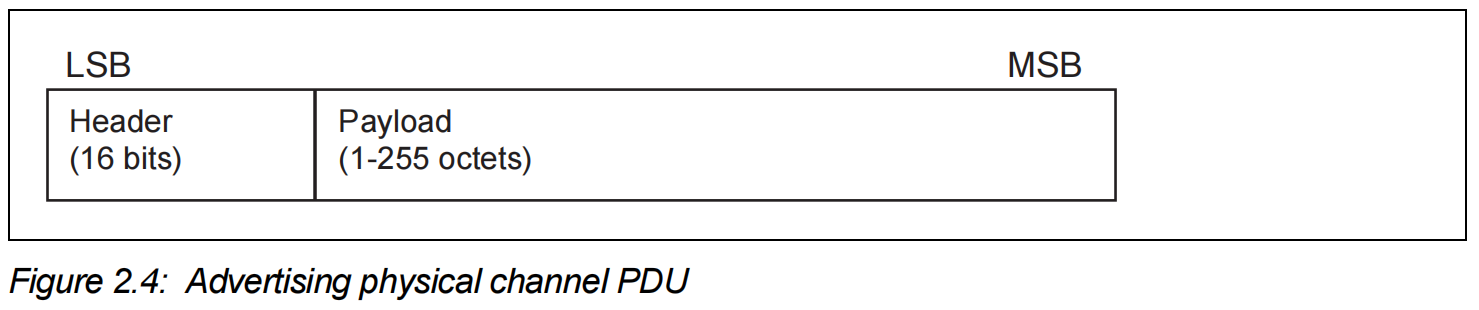

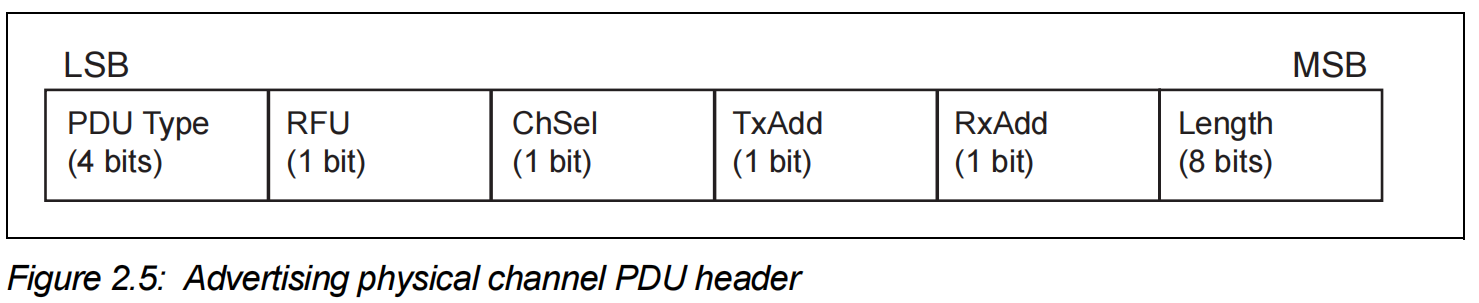

广播PDU头部（2字节）的格式如下：
-
PDU Type（4位）：指定PDU的类型（ADV_IND、SCAN_REQ、CONNECT_REQ等）
-
TxAdd/RxAdd（各1位）：设备地址类型（0=Public，1=Random）
-
Length（8位）：载荷长度，最大255字节。
3.4 CRC（循环冗余校验）

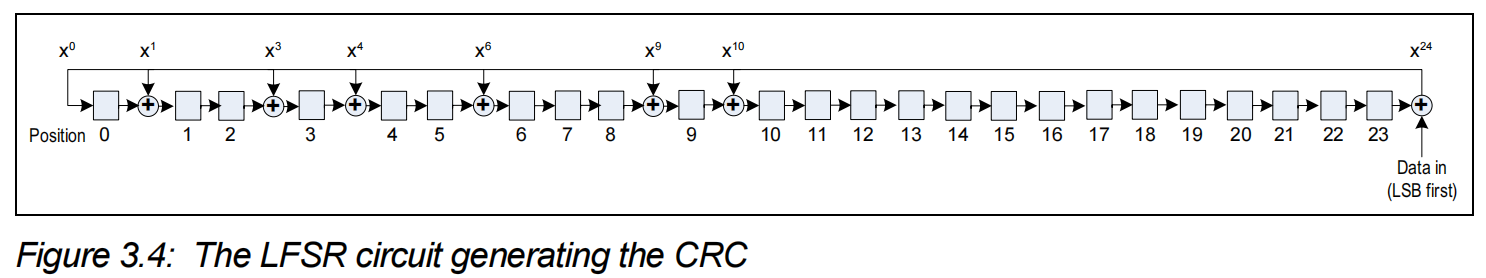

CRC是3字节（24位） 的值，用于检测数据包在传输过程中是否发生错误。
CRC的计算覆盖整个PDU（但不包括前导码和接入地址），接收端通过重新计算CRC并与收到的CRC比对，来判断数据是否完整。
3.5 CTE（恒定音调扩展）
CTE是一个可选字段，位于CRC之后。
它的主要用途是支持蓝牙5.1引入的定位功能（AoA/AoD，即到达角/离开角测量）。CTE包含一段恒定频率的信号，接收端可以通过分析这段信号的相位差来计算信号的方向或角度。
CTE的持续时间介于16到160微秒之间。
4. LE 1M vs LE 2M：关键差异速览
| 特性 | LE 1M PHY | LE 2M PHY |
|---|---|---|
| 符号速率 | 1 Msym/s | 2 Msym/s |
| 数据速率 | 1 Mb/s | 2 Mb/s |
| 前导码长度 | 1字节 | 2字节 |
| 包传输时间 | 较长 | 约为1M的一半 |
| 功耗 | 基准 | 略高 |
| 兼容性 | 所有BLE设备必选 | 可选，需双方支持 |
5. 总结
LE Uncoded PHY的空口包结构体现了BLE设计的核心哲学------简洁、高效、实用：
-
统一的包格式：所有包共享相同的外层结构（前导码→接入地址→PDU→CRC→CTE），降低了接收端的设计复杂度
-
接入地址一箭双雕：固定值（0x8E89BED6）区分广播，随机值标识连接，简单明了
-
前导码与接入地址的巧妙联动：前导码的第一个bit与接入地址LSB相同，帮助接收端快速同步
-
1M和2M灵活选择：在速率和功耗之间提供权衡
-
CTE可选扩展：为方向查找等高级应用预留了空间，但不增加基础实现的负担
掌握了LE Uncoded PHY的空口包结构，就拿到了理解BLE链路层协议的钥匙------无论是广播、连接、数据传输，还是重传机制，都建立在这个基础格式之上。
