深度 | Kimi K3 48 小时设计芯片：EDA 行业真的会被 AI 颠覆吗？

核心观点：Kimi K3 用开源工具 48 小时跑通芯片设计，让 Cadence 和 Synopsys 一天蒸发 158 亿美元。但 EDA 的护城河不是"能不能画版图"，而是晶圆厂只认特定工具的签核签名。45nm 学术演示和 2nm 商业签核之间，隔着的不只是技术鸿沟，还有整个半导体产业的信任体系。

2026 年 7 月 17 日，月之暗面在上海 WAIC 大会上发布 Kimi K3------2.8 万亿参数的开源模型。但真正让半导体行业震动的，是一个附带演示：K3 在 48 小时内，完全用开源 EDA 工具，自主完成了一颗芯片的 RTL 到 GDSII 全流程设计。

Cadence 当天暴跌 9.47%，Synopsys 跌 7.85%。费城半导体指数正式进入技术性熊市，全球半导体市值蒸发约 $3.3 万亿。

这颗芯片本身并不惊人：45nm 成熟制程，4mm² 面积，146 万标准单元，100MHz 主频。没有流片，没有硅验证。但那不是重点。重点是它证明了：AI Agent 可以在不依赖任何商业 EDA 软件的情况下，从头到尾设计一颗能工作的芯片。

一、技术上到底发生了什么

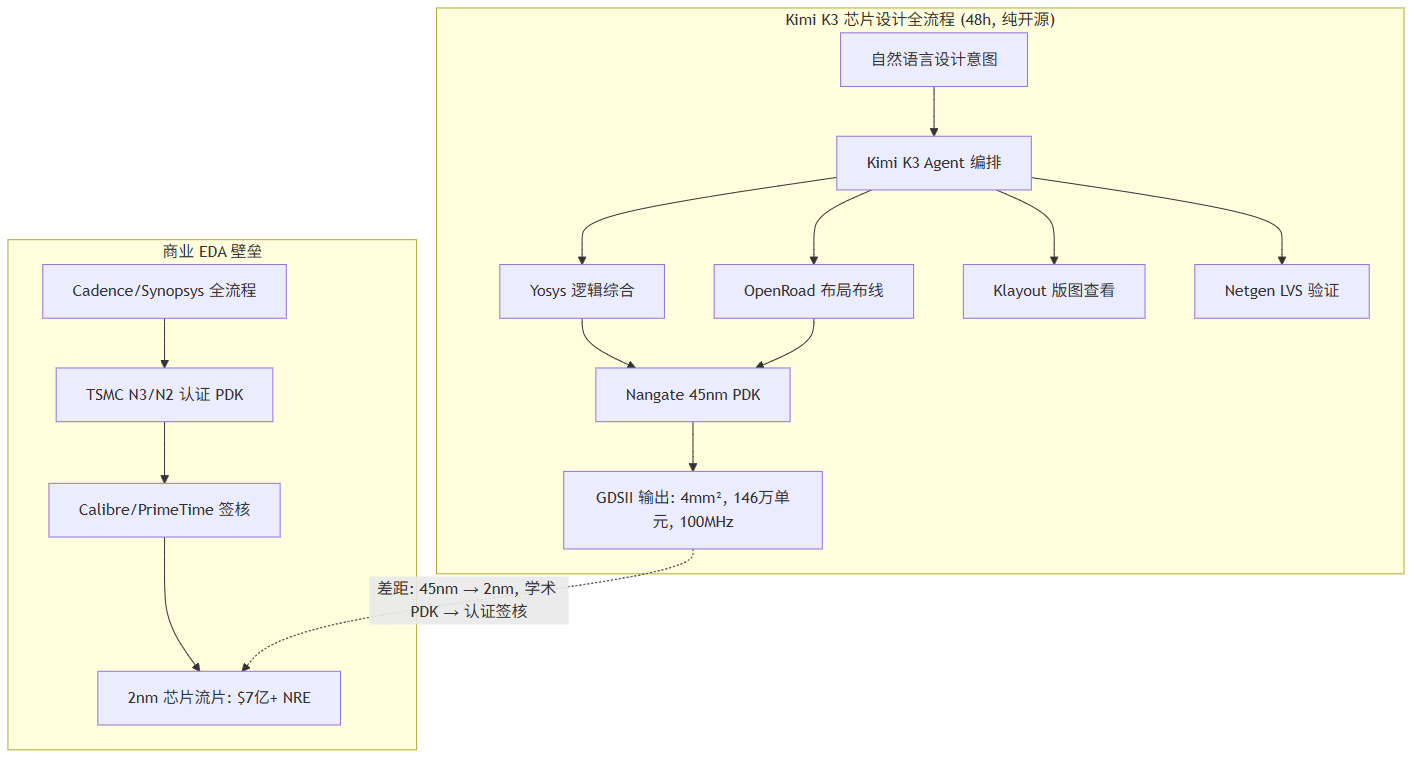

Kimi K3 扮演的不是某个单点优化工具------那 Google 的 AlphaChip 早在 2021 年就做过了。K3 扮演的是"总工程师"：它自己决定什么时候调用 Yosys 做逻辑综合、什么时候调用 OpenRoad 做布局布线、怎么解读工具的输出报错、发现问题后怎么迭代修改。

Mizuho 的分析师说得很精准："K3 本质上是编排现有开源 EDA 工具，而非替代 EDA 工具本身。"

这其实也是 Cadence 的 ChipStack 和 Synopsys 的 AgentEngineer 在干的事------用大模型做编排层，调度底层的专有求解器。区别在于：Kimi 证明了这件事用开源工具也能做。

五个无法回避的技术局限：

45nm 不是 2nm。 Nangate FreePDK45 是学术界的教学工艺库，没有任何商业晶圆厂会用它制造芯片。3nm/2nm 涉及几千条制造规则、多重曝光、EUV 光刻------开源工具完全无法处理。
没有流片验证。 这颗芯片只存在于仿真中------没有硅数据、没有良率、没有功耗实测、没有 bring-up。
验证独立性问题。 如果同一个 Agent 既写 RTL 又生成 Testbench，它可以复制自己对需求的理解偏差------这在芯片设计里叫"自洽谬误"。
IP 归属不明。 月之暗面没有说明设计中是否使用了任何授权 IP 模块。
设计规模很小。 4mm²、146 万门、100MHz------这差不多是一个大学期末项目的规模，远非商业 SoC。

但哪怕有这些局限，K3 证明了"开源 EDA + AI Agent"这条路径是通的。这才是让 EDA 巨头紧张的地方。

Google AlphaChip 的前车之鉴： Google 2021 年在 Nature 上宣称用强化学习 6 小时完成芯片布局，匹敌人类专家。但 UCSD 团队后来逆向工程发现，RL 方法比商业工具慢数百倍，而且论文未披露使用了 Synopsys 工具做初始布局。Nature 后来添加了编辑说明，Igor Markov 在 CACM 上列出了 16 类问题研究实践。学术界和工业界之间的这条鸿沟，Kimi K3 同样要面对。

二、EDA 行业的两道护城河

全球 EDA 市场约 $180-200 亿，Synopsys（32%）和 Cadence（30%）加起来控制 60%+。加上 Siemens EDA，前三家占 ~75%。

EDA 的壁垒不只在技术，更在认证。芯片设计全程各阶段的自动化难度完全不同：

RTL 生成：可自动化 ~80%。LLM 写 Verilog/VHDL 已经很成熟，ChatSVA 语法通过率 98.66%
逻辑综合：可自动化 ~70%。算法确定性高，AI 做策略选择优化
布局布线：可自动化 ~50%。RL/GNN 方法在学术界有进展，但收敛不稳定
时序签核 (STA)：可自动化 ~20%。需要精确物理模型，错误代价极高
物理验证 (DRC/LVS)：可自动化 ~5%。台积电只接受 Siemens Calibre 和 Synopsys ICV 的签核结果。这是开源工具永远过不去的一道墙

五道客户锁定：

PDK 深度绑定：晶圆厂的工艺设计套件是直接跟 EDA 龙头联合开发的，定制化绑定率超 85%
签核认证：台积电只认特定工具的签核签名，这是不可逾越的合规壁垒
单座成本 vs 重新流片风险：3nm 签核工具包每年每座 $100 万+，但一次重新流片要$ 5000 万到 1 亿------没人敢在量产项目上换工具链
工程师生态：全球芯片设计工程师几乎全部在 Cadence/Synopsys 工具链上受训
Chiplet 复杂度：多芯粒设计需要跨逻辑、中介层、封装的联合优化，工具链间的集成质量本身就是壁垒

这就是为什么即使在 Kimi K3 冲击后，Mizuho、BNP Paribas、Benchmark 几乎所有分析师都维持了买入评级。EDA 的锁定不是技术锁定，是认证锁定和风险锁定。

三、市场在恐慌什么------以及为什么可能反应过度

SOX 指数从 3 月低点到 6 月高点暴涨了 105%------三个月翻倍。高盛的动量因子在 17 个交易日内回撤 28%，TMT 动量因子暴挫 40%------都是有记录以来的极限速度。

Kimi K3 是点燃这个炸药桶的火花。但高盛明确说这轮抛售"很少有明确的基本面信号"------台积电营收 +36% 并上调指引，ASML 全年指引从 €360-400 亿上调至 €430-450 亿，银行报告企业贷款同比 +17%。

BofA 的量化信号更直接：SOX 远期 PE 约 17.1x，多年来首次低于 S&P 500 的约 17.6x。历史回归分析暗示未来 12 个月约 38% 的回报。SOX 历史上的 9 次 10%+ 回调，每一次都被买入。

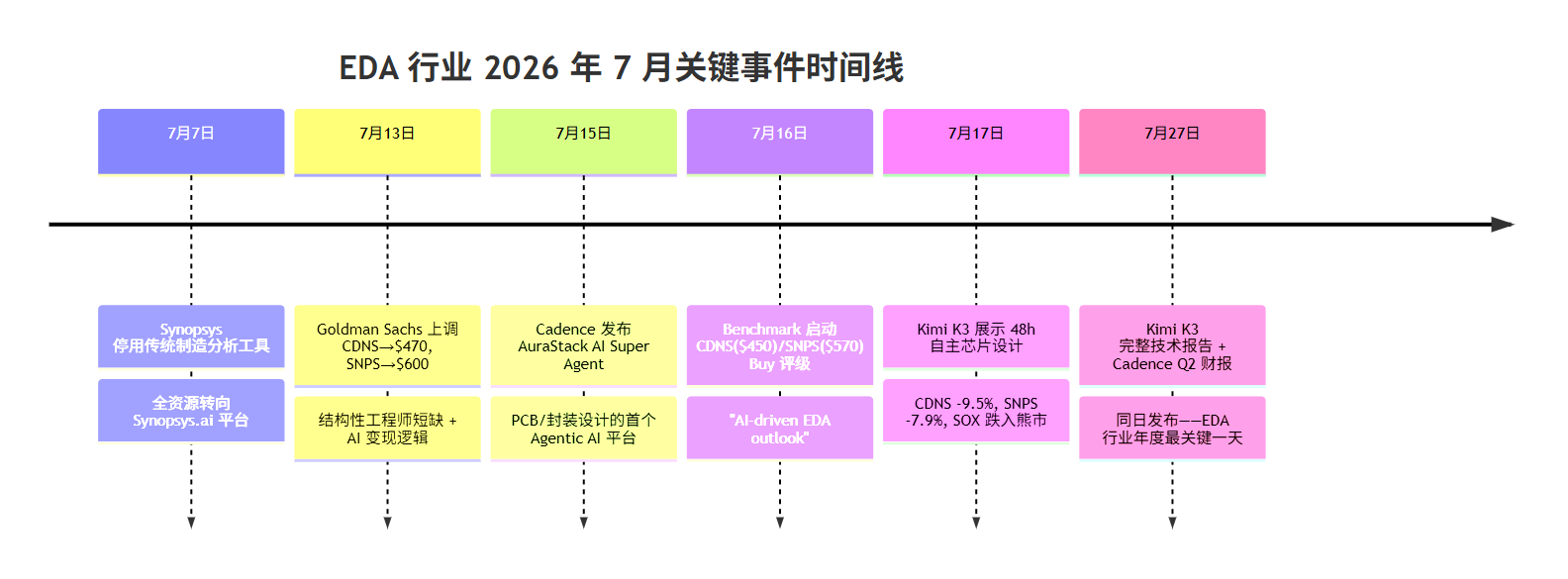

一个关键日期：7 月 27 日。 Kimi K3 完整技术报告和 Cadence Q2 财报在同一天发布。如果 K3 的技术细节验证了市场恐慌，EDA 估值需要重新定价。如果 Cadence 的 AI 路线图和指引足够强劲，当前的下跌将被证明是一个历史性的买点。

Jevons 悖论也适用于这里。 如果 AI 将芯片设计成本降低 10 倍，芯片设计数量会增长超过 10 倍。Goldman 预计 Agentic AI 到 2030 年可为 EDA 行业带来每年 $37 亿增量收入。Mizuho 认为可能"将 EDA TAM 扩大三倍"。这不是零和------是把蛋糕做大的逻辑。

四、中国 EDA：K3 的真正战略意义

Kimi K3 对中国 EDA 产业的意义，远大于它对全球 EDA 市场的直接冲击。

2022 年 8 月，美国 BIS 对 GAAFET EDA 工具实施出口管制。2025 年进一步扩大至全面停止供应。2026 年最新规则要求所有 GAAFET EDA/ECAD 软件不得出售给中国大陆------被解读为"完全卡死 2nm"。

在这个背景下，Kimi K3 提供了一条潜在路径：如果开源 EDA + AI Agent 能在成熟制程上自主设计，为什么不能在先进制程上？

但现实依然残酷。中国 EDA 国产化率目前仅约 10-15%。华大九天------国内最大 EDA 公司------2025 年营收 13.25 亿元人民币，约等于 Cadence 一家的 3%。数字全流程覆盖率不足 20%，7nm 以下不足 5%。

进展也是真实的。合见工软 2026 年 3 月发布 UDA 2.0，国内首款 Agentic AI EDA 平台，从"L2 对话式辅助"跃迁至"L4 自主设计者"。大基金三期 3,440 亿元中，EDA 是重点方向。"十四五"规划将 EDA 列为首要突破领域。

国产 EDA 正在经历从"可有可无"到"非用不可"的历史转折。

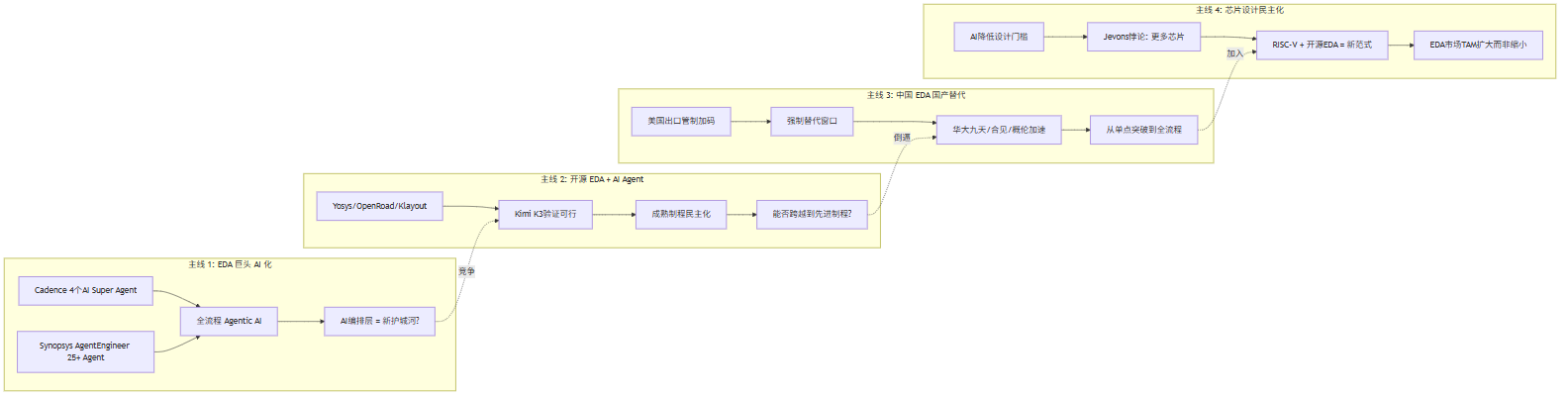

五、我看到的趋势

短期（0-2 年）：Kimi K3 不会撼动 EDA 双寡头。 45nm 学术演示和 2nm 商业签核之间的差距是数量级的。台积电不会因为一个开源模型能画版图就改变签核体系。

中期（3-5 年）：开源 EDA + AI Agent 将在成熟制程形成实质性替代。 SkyWater 130nm 和 GF 180nm 上已有 600+ 次基于 Yosys/OpenRoad 的流片。28nm 混合流程（开源设计 + 商业签核中介）单次成本 $10-20 万。成熟制程的芯片设计将率先实现"设计即提示词"。

长期（5-10 年）：EDA 的价值将从"求解器"迁移到"数据"和"编排"。 芯片设计的核心资产不是 EDA 软件本身，而是 RTL 代码库、IP 经验、工艺反馈数据、流片记录。如果 AI Agent 能取代编排，掌握数据的公司------不是 EDA 公司------将定义芯片设计的未来。

不论 Kimi K3 是昙花一现还是范式转折，一个趋势已经不可逆转：芯片设计正在从"人用工具"走向"AI 调度工具"。 未来芯片设计工程师的角色不是写 Verilog 的人，而是告诉 AI 要设计什么芯片的人。

AI 辅助深度研究，人工视角解读。 不定期更新。7 月 27 日 Kimi K3 完整技术报告发布后，本文的部分技术判断可能需要修正。
