Pixel2XML实战：10分钟从设计稿做出一个能拨号的Android拨号盘页面（附完整业务代码）

上一篇我把 Pixel2XML 全流程 UI 开发框架的设计思路、四环结构、核心源码都讲透了

（没看过的点这里：设计稿一键变成可运行的Android页面：Pixel2XML全流程UI开发框架实战）

，但理论讲得再透，不如真刀真枪做一遍。

所以本文就干一件事：拿一个真实的页面需求------拨号盘，从 MasterGo 设计稿开始，一步一步做到"能输入号码、能删除、能拨出电话"为止。

本文你能收获：

1. 设计稿图层该怎么命名，插件才能生成"你想要"的代码；
2. 一个完整可跑的拨号盘业务代码（DialXml 填满四个重写点的真实样子）；
3. 字符串点击返回值的一个"骚操作"，让 12 个按键的处理代码压缩到 3 行；
4. 我实际踩过的坑（包名、tag冲突、id乱起名）提前帮你排掉。

---

一、需求拆解：拨号盘要干什么

老规矩，先明确需求再动手（我一直强调：没有需求就没有核心）。拨号盘页面的核心功能就四个：

1. 输入：点 0~9、*、# 共 12 个键，号码实时显示在上方；
2. 删除：点删除键，去掉最后一位；
3. 清空：一键清空整个号码；
4. 拨打：点拨打键，拉起系统拨号界面。

对应的控件清单：

控件	类型	数量
号码显示区	TextView	1
数字/符号键	Button	12（0-9、*、#）
删除键	Button	1
清空键	Button	1
拨打键	Button	1
背景/装饰	ImageView	若干

---

二、第一步：设计稿图层命名（决定生成代码质量的关键）

需自己画图，作者的图涉及非本人的隐私问题，不方便公开。

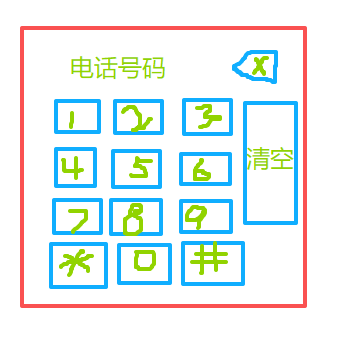

新手可以如图一样，任意画几个矩形，先跑通第一个项目，再讨论优化

插件再聪明，也只吃你喂给它的图层名。 命名好不好，直接决定生成的 id 和 tag 能不能用。我的命名原则：

• 图层名尽量起英文 （key_1、btn_call），词典翻译是兜底不是主力------名字起得准，生成的 id 就可预测，Java 代码里引用时心里特别有底；
• 点击返回值写在图层 tag 里 ：[Button|DIAL_1]，竖线前是控件类型，竖线后是点击时返回给 Java 层的字符串。

拨号盘的图层命名方案（重点看 tag 一列）：

设计稿图层名	生成的 id	android:tag
key_1 Button|DIAL_1	key_1_dial	DIAL_1
key_2 Button|DIAL_2	key_2_dial	DIAL_2
...（key_3~key_9 同理）	...	...
key_0 Button|DIAL_0	key_0_dial	DIAL_0
key_star Button|DIAL_\*	key_star_dial	DIAL_*
key_pound Button|DIAL_#	key_pound_dial	DIAL_#
btn_delete Button|DELETE	btn_delete_dial	DELETE
btn_clear Button|CLEAR	btn_clear_dial	CLEAR
btn_call Button|CALL	btn_call_dial	CALL
tv_number（TEXT 文本）	tv_number_dial	（无）
background（装饰图形）	background_dial	（无）

注意看一个刻意的设计 ：12 个数字键的 tag 我都用 DIAL_ 前缀开头，后面跟的字符就是要输入的字符本身（DIAL_1 对应输入 "1"，DIAL_* 对应输入 "*"）。为什么要这么设计？看到第五节的 onViewClick 你就明白了，这是全文最爽的一个点。

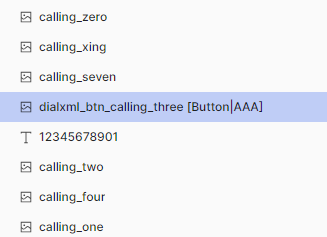

选中控件的名字，为插件修改后的命名，其他为未修改的原名

---

三、第二步：插件提取与产物导入

这一步上一篇讲得很细了，这里只走一遍流程并强调易错点：

1. MasterGo 里选中拨号盘整个画板 → 打开 Pixel2XML 插件（插件市场搜索 Pixel2XML，作者施棠海）；
2. 面板配置：包名填你工程的真实包名 （我的是 com.sth.myuiarchitecture）、XML文件名 dial、Java类名 DialXml，屏幕密度和状态栏高度按你的设计稿来（新手可以用默认值）；
3. 点提取 → 切到 XML预览 / Java预览 检查 → 点全部下载；
4. 产物归位：
   • dial.xml → app/src/main/res/layout/
   • 所有 .png 和 *_bg.xml → app/src/main/res/drawable/
   • DialXml.java → .../UI/ 包，DialActivity.java → .../MT/ 包；
5. 检查 AndroidManifest.xml 里 DialActivity 已注册（主题用 NoActionBar）。

易错点再说一次 ：插件面板包名、工程包名、Java 文件 package 声明，三方必须一致 ，否则 BaseXml 里 getIdentifier 全部查不到，页面一片空白还没报错------这个坑排查起来最费时间，因为它不崩，只是"没反应"。

---

四、第三步：生成的骨架长什么样

插件生成的 DialXml.java 是个空骨架，上一篇已经贴过，这里只划一下我们要填的"四个坑"：

public class DialXml extends BaseXml {
    // 坑1：init() 里的 setListener ------ 补充非Button控件监听（本例不需要，留空）
    // 坑2：onInit() ------ 页面加载后的 UI 初始化
    // 坑3：onViewClick() ------ 所有点击事件集中处理
    // 坑4：onRelease() ------ 页面销毁前清理
}

而 DialActivity.java 一个字都不用改 ------壳就是壳，它不认识拨号盘，也不关心你做的是拨号盘还是计算器。这就是分层的好处：换了业务，垃圾代码零改动。

---

五、第四步：填充业务代码（全文重点）

5.1 完整代码

四个坑填满之后，一个能跑的拨号盘就出来了。这就是全部的业务代码，一行不多：

package com.sth.myuiarchitecture.UI;

import android.content.Context;
import android.content.Intent;
import android.net.Uri;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

import com.sth.myuiarchitecture.R;
import com.sth.myuiarchitecture.Uitility.BaseXml;
import com.sth.myuiarchitecture.Uitility.XmlSafeViewUtils;

/**
 * @描述: 拨号盘UI控制类。号码输入、删除、清空、拨打。
 *        点击返回值约定：12个按键返回 DIAL_x（x就是要输入的字符），
 *        功能键返回 DELETE / CLEAR / CALL。
 */
public class DialXml extends BaseXml {
    public static final String tag = "dial";

    /** 号码显示区控件id */
    private static final String ID_NUMBER = "tv_number_dial";
    /** 号码最大长度，防止无限输入 */
    private static final int MAX_NUMBER_LEN = 20;
    /** 当前输入的号码 */
    private final StringBuilder mNumber = new StringBuilder();

    @Override
    protected String getXmlName() {
        return "dial";
    }

    @Override
    public void init(Context context, View rootView) {
        setListener(new String[]{
                // 本例所有可点控件都是Button，无需额外监听
        });
        super.init(context, rootView);
    }

    @Override
    protected void onInit() {
        // === 页面加载：初始化显示 + 按键按压反馈 ===
        refreshNumber();

        // 全部按键统一加按压反馈（单图模式：按下自动变暗），一行搞定
        XmlSafeViewUtils.safeSetButtonStyle(this,
                "key_1_dial", R.drawable.key_1_dial,
                "key_2_dial", R.drawable.key_2_dial,
                "key_3_dial", R.drawable.key_3_dial,
                "key_4_dial", R.drawable.key_4_dial,
                "key_5_dial", R.drawable.key_5_dial,
                "key_6_dial", R.drawable.key_6_dial,
                "key_7_dial", R.drawable.key_7_dial,
                "key_8_dial", R.drawable.key_8_dial,
                "key_9_dial", R.drawable.key_9_dial,
                "key_star_dial", R.drawable.key_star_dial,
                "key_pound_dial", R.drawable.key_pound_dial,
                "btn_delete_dial", R.drawable.btn_delete_dial,
                "btn_clear_dial", R.drawable.btn_clear_dial,
                "btn_call_dial", R.drawable.btn_call_dial
        );
    }

    @Override
    protected void onViewClick(String viewId) {
        // === 数字/符号键：tag以 DIAL_ 开头，后面跟的就是要输入的字符 ===
        // 12个按键，3行处理完
        if (viewId.startsWith("DIAL_")) {
            appendChar(viewId.substring(5));
            return;
        }
        // === 功能键 ===
        switch (viewId) {
            case "DELETE":
                deleteLastChar();
                break;
            case "CLEAR":
                clearNumber();
                break;
            case "CALL":
                makeCall();
                break;
            default:
                Log.i(tag, "onViewClick unhandled: " + viewId);
                break;
        }
    }

    @Override
    protected void onRelease() {
        // === 页面销毁：清空号码缓存 ===
        mNumber.setLength(0);
    }

    /// 追加一个字符并刷新显示
    private void appendChar(String c) {
        if (mNumber.length() >= MAX_NUMBER_LEN) {
            Toast.makeText(mContext, "号码过长", Toast.LENGTH_SHORT).show();
            return;
        }
        mNumber.append(c);
        refreshNumber();
    }

    /// 删除最后一位
    private void deleteLastChar() {
        if (mNumber.length() > 0) {
            mNumber.deleteCharAt(mNumber.length() - 1);
            refreshNumber();
        }
    }

    /// 清空号码
    private void clearNumber() {
        mNumber.setLength(0);
        refreshNumber();
    }

    /// 刷新号码显示区（空号码时显示提示文案）
    private void refreshNumber() {
        String display = mNumber.length() > 0 ? mNumber.toString() : "请输入号码";
        XmlSafeViewUtils.safeSetText(this, ID_NUMBER, display);
    }

    /// 拉起系统拨号界面（ACTION_DIAL 不需要任何权限）
    private void makeCall() {
        if (mNumber.length() == 0) {
            Toast.makeText(mContext, "请先输入号码", Toast.LENGTH_SHORT).show();
            return;
        }
        Intent intent = new Intent(Intent.ACTION_DIAL,
                Uri.parse("tel:" + mNumber.toString()));
        mContext.startActivity(intent);
    }
}

5.2 三个设计细节，逐一拆解

细节1：DIAL_ 前缀的"骚操作"

回顾第二节的图层命名：12 个按键的 tag 是 DIAL_1 ~ DIAL_9、DIAL_0、DIAL_*、DIAL_#。于是 onViewClick 里：

if (viewId.startsWith("DIAL_")) {
    appendChar(viewId.substring(5));  // "DIAL_1" → 输入 "1"；"DIAL_*" → 输入 "*"
    return;
}

12 个按键，3 行代码处理完。 如果按传统写法，这里得是 12 个 case，每个 case 里 append 一个不同的字符------纯粹的重复劳动。这就是"字符串点击返回值"相比 R.id 的降维优势：返回值本身可以携带业务语义，约定好前缀规则，批量处理水到渠成。

细节2：按压反馈一行批量设置

15 个可点控件的按压效果，没有写 15 个 selector XML，也没有写 15 段代码，XmlSafeViewUtils.safeSetButtonStyle 一次调用全搞定（单图模式，按下自动降到 150 透明度）。而且它有安全网：哪天设计稿改版删了某个键，这里只会打一条 Log，绝不崩溃。

细节3：号码为空时的提示文案

refreshNumber() 里做了个小处理：号码为空时显示"请输入号码"而不是空白。注意这个逻辑只在 Java 层做，XML 里的 android:text 不动------因为显示什么属于业务状态，归 Xml 类管，这是第一篇"壳与魂"分层思想的自然延伸。

---

六、算一笔时间账

环节	传统手写	Pixel2XML 流程
布局 XML（16个控件量尺寸调位置）	1~2 小时	插件提取，约 1 分钟
切图导出改名	20~30 分钟	自动导出，0 分钟
findViewById × 16	10 分钟	0（BaseXml 自动收集）
setOnClickListener × 15	10 分钟	0（Button 自动绑定）
按压反馈 selector × 15	30 分钟	1 行代码
业务逻辑（输入/删除/拨打）	30 分钟	30 分钟（这步省不了，也不该省）
合计	约 3 小时	约 40 分钟（含等 Gradle 构建）

注意最后那行：业务逻辑的时间没有省 ------这恰恰是框架的设计哲学：机器干体力活，人干思考活。该你写的一行不少，不该你碰的一行不写。

---

七、踩坑记录（都是我真踩过的）

1. id 乱起名导致查不到控件 ：早期我给图层起名"按钮-最终版-v2-改"，生成的 id 里全是下划线和拼音，Java 里引用时对不上。教训：图层名就是代码的一部分，像对待变量名一样对待它；
2. tag 写错类型 ：有一次把 [Button|CALL] 写成 [Botton|CALL]（拼错），插件识别不了就按自动推断走，生成的不是 Button。教训：改完命名点一下插件的获取按钮，确认识别出的类型对不对；
3. 改了设计稿忘了重新提取 ：设计稿调整位置后直接构建，发现页面没变------因为 XML 还是旧的。教训：设计稿任何改动，都要重新走一遍"提取→下载→覆盖"；
4. 包名不一致：前面说过，不再赘述，反正记住"三方一致"四个字；
5. 真机上号码显示为空白 ：查了半天发现是 tv_number_dial 这个 id 在 Java 里写成了 tv_num_dial。好在 XmlSafeViewUtils 打了 Log tv_num_dial is not found，看 Logcat 一秒定位------安全网不仅能防崩溃，还能当调试器用。

---

八、总结

回到开头的问题：学会一套框架的标志，是亲手做出能跑的东西。这篇实战走完一遍，你会发现整个流程里真正需要你动脑的地方只有两处：

1. 设计稿图层怎么命名（决定生成代码的质量）；
2. Xml 类的四个坑里填什么（决定页面干什么）。

剩下的------布局、切图、找控件、绑监听、按压反馈、判空------全部被框架吃掉了。

两篇连起来看，这套框架的全貌就齐了：

• 第一篇 （传送门）：框架是什么、为什么这么设计、核心源码；
• 第二篇（本文）：拿来就用的完整实战，从设计稿到能拨号。

---

原创不易，跟着做一遍如果跑通了，欢迎来评论区报喜；跑不通也欢迎留言，带上 Logcat 截图，看到都会回。
