一、前言
本文以量产版儿童逻辑思维机为拆解对象，从电路板元器件解析、主芯片功能适配、卡片识别底层逻辑、整机工作流程四个维度，完整复盘基于CK6159A语音芯片的整机设计思路，客观分析方案优势与可优化方向。
二、电路板核心元器件解析
本次拆解的逻辑思维机整机电路结构清晰，采用主控芯片+专用驱动芯片+充电管理+闪存存储的经典轻量化架构，元器件分工明确，资源分配合理，适配电池供电的便携玩具设备，整体BOM成本可控、稳定性强。
|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
|
|
|

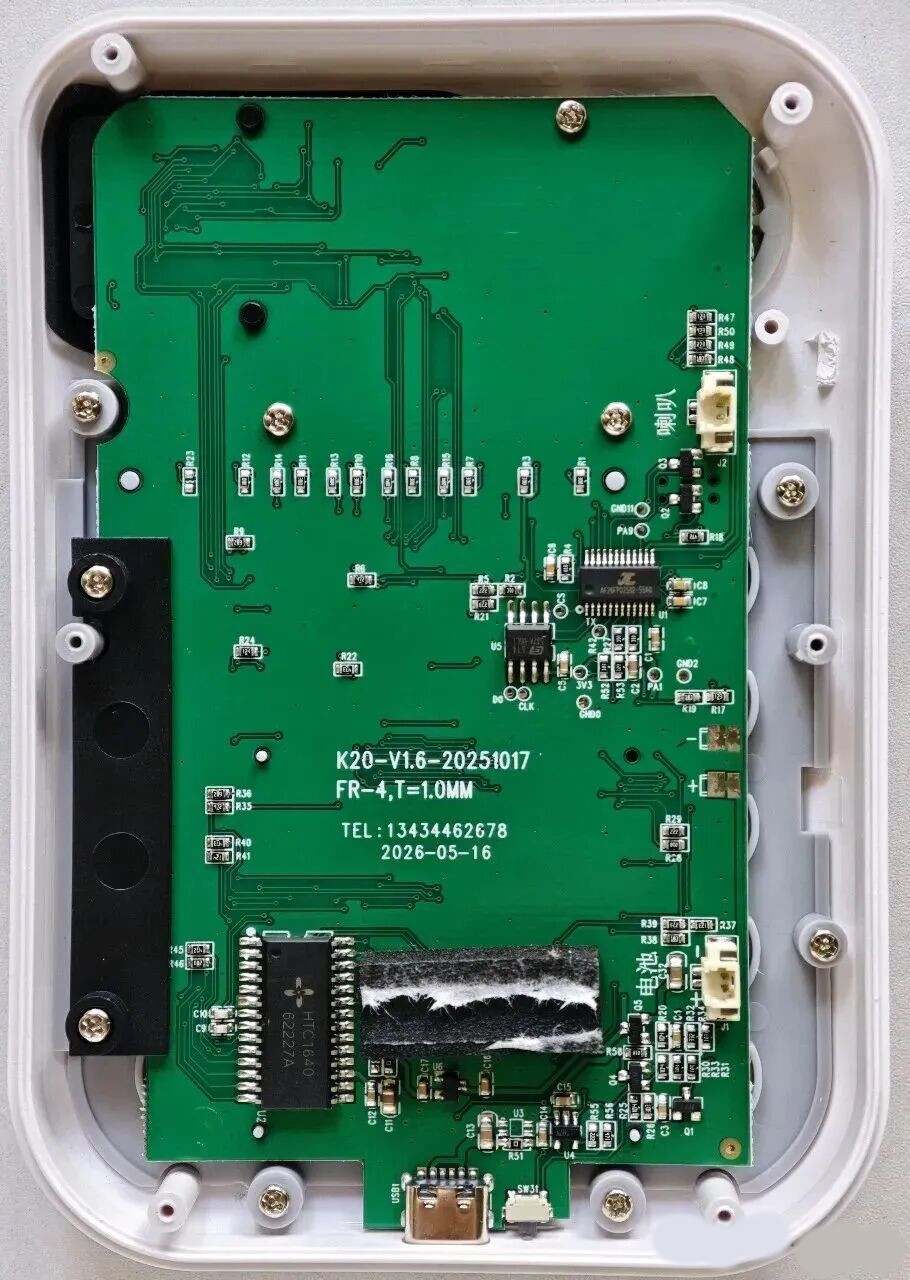

2.1 核心主控：CK6159A语音芯片
整机核心控制单元采用CK6159A专用语音芯片，是整机功能实现的核心载体，替代了传统"主控MCU+独立语音芯片+功放"的分立方案。
在本项目中，CK6159A承担全部核心业务逻辑：包含光电卡片编码解析、矩阵按键扫描识别、闯关计时运算、多段语音提示播报、LED灯光状态驱动、低功耗休眠控制等功能。芯片内置音频功放电路，无需外接功放器件，可直接驱动小型喇叭发声；内置存储空间可预存设备开机提示、答题对错、闯关计时、结束播报等全套语音资源，满足早教玩具基础语音交互需求。
同时芯片具备多组可复用IO接口，可同时对接光电检测模块、微动开关、LED指示灯、按键阵列，IO资源充足，无需额外拓展，大幅简化外围电路设计，适配玩具狭小的PCB布局空间。

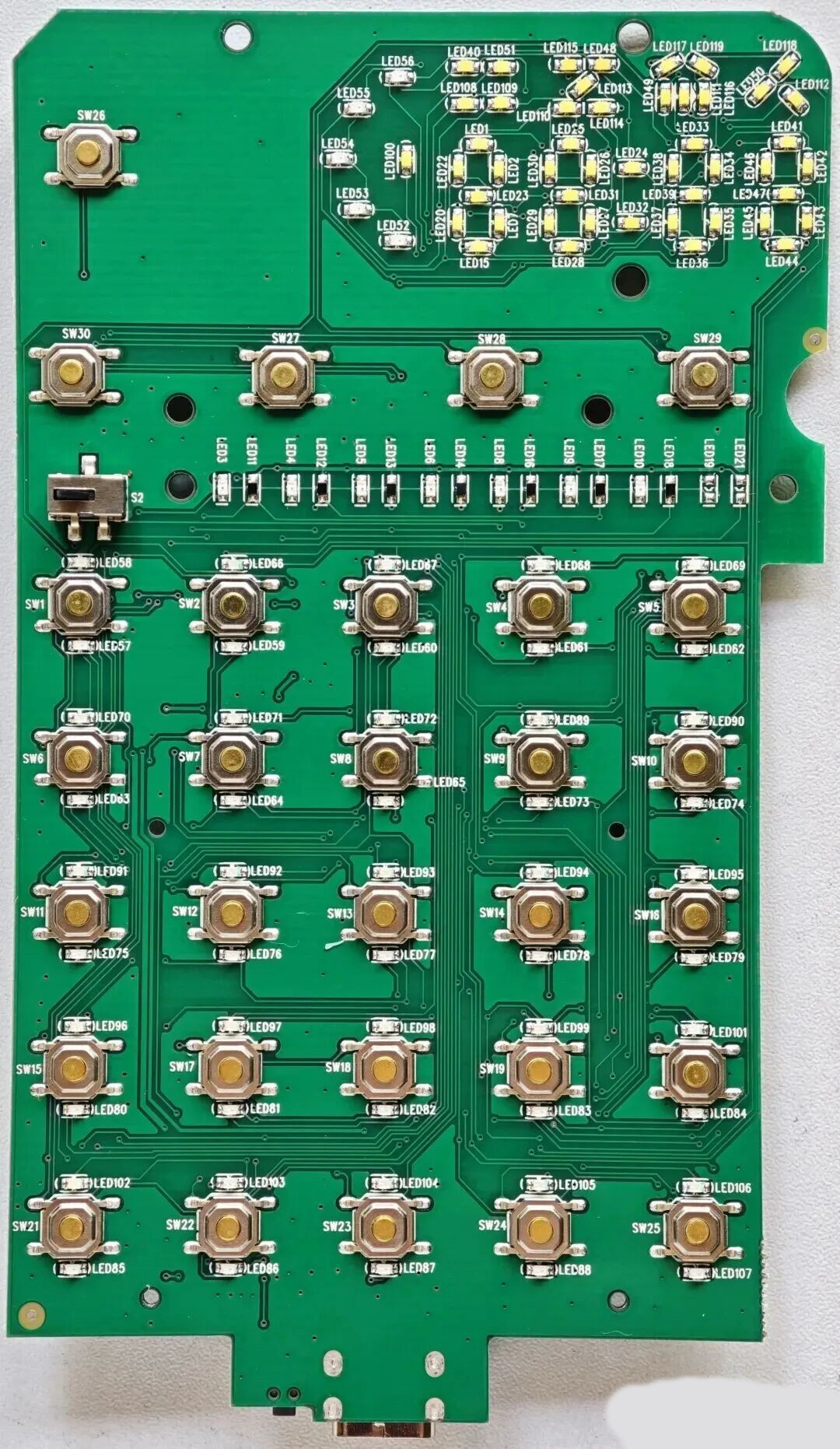

2.2 按键LED驱动芯片：HTC1640
板载HTC1640二合一驱动芯片，专为小型消费设备矩阵按键扫描与LED显示驱动设计，采用2线串口通信架构，工作电压2.8V~5.5V，适配锂电池供电场景。
该芯片主要分担CK6159A的IO资源压力，负责整机30颗轻触开关的信号采集，以及上百颗LED灯珠的时序驱动，有效降低主控芯片的运算负载，提升整机按键响应精度与灯光显示稳定性，是低成本声光玩具的常用配套器件。
2.3 锂电池充电管理芯片：LTH7R
LTH7R为单节锂电池线性充电管理芯片，适配设备10280小型锂电池供电方案，负责Type-C接口输入电压稳压、锂电池恒流恒压充电、过充过放保护，保障设备充电安全与电池使用寿命，满足便携设备日常充电使用需求。
2.4 存储芯片：GT25Q32A（532A-UGLI）
板载聚辰GT25Q32A SPI Nor闪存芯片，主要用于存储设备底层配置参数、固件程序、拓展语音资源与运行日志，弥补CK6159A内置存储的扩容需求，支撑多题库、多语音场景的稳定运行。
三、整机硬件结构与外设设计
整机结构分为主控电路模块、发声供电模块、光电识别模块三部分，结构分区合理，装配简易，适合批量量产。
设备正面配置Type-C充电接口与复位按键，满足充电、设备复位调试需求；背部采用错落式喇叭出声孔设计，搭配机身防滑凸起脚垫，设备平放桌面时可预留充足出声空间，优化外放音效。内部搭载100mAh 10280锂电池与带固定音腔的小型喇叭，音腔结构可有效聚拢音效，提升人声清晰度。
整机预留电池仓拓展空间，可兼容18650大容量锂电池，具备后续续航升级的硬件基础。
四、卡片识别底层逻辑（核心技术点）
|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
|
|
|
本设备的题库切换核心依托光电二极管矩阵二进制编码识别方案，无需复杂图像算法，依靠纯硬件光电检测实现低成本精准读卡，是轻量化早教玩具的经典识别方案。
硬件层面，电路板搭载7组红外发射与接收光电二极管，预留1组拓展焊位，未贴装器件。7组光电检测单元可实现2的7次方，共计128种独立编码，可适配128张不同题库卡片，完全满足儿童专注力训练的题库拓展需求。后期可拓展不同玩法的卡片内容，以及不同语种的市场推广。

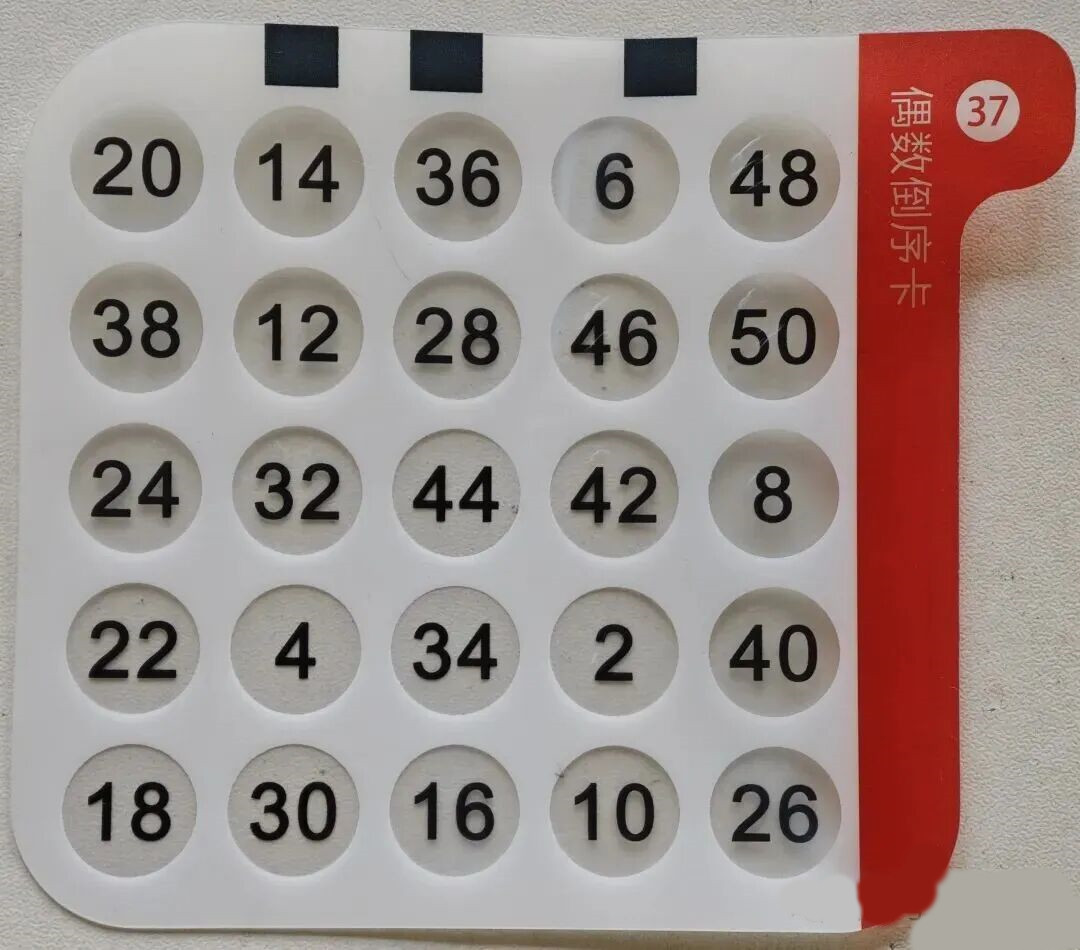

每张训练题卡表面分布专属黑色遮挡块，色块排布对应唯一二进制编码。设备卡槽内置微动开关，只有卡片完全插装到位，微动开关触发导通后，CK6159A才会启动光电检测程序。

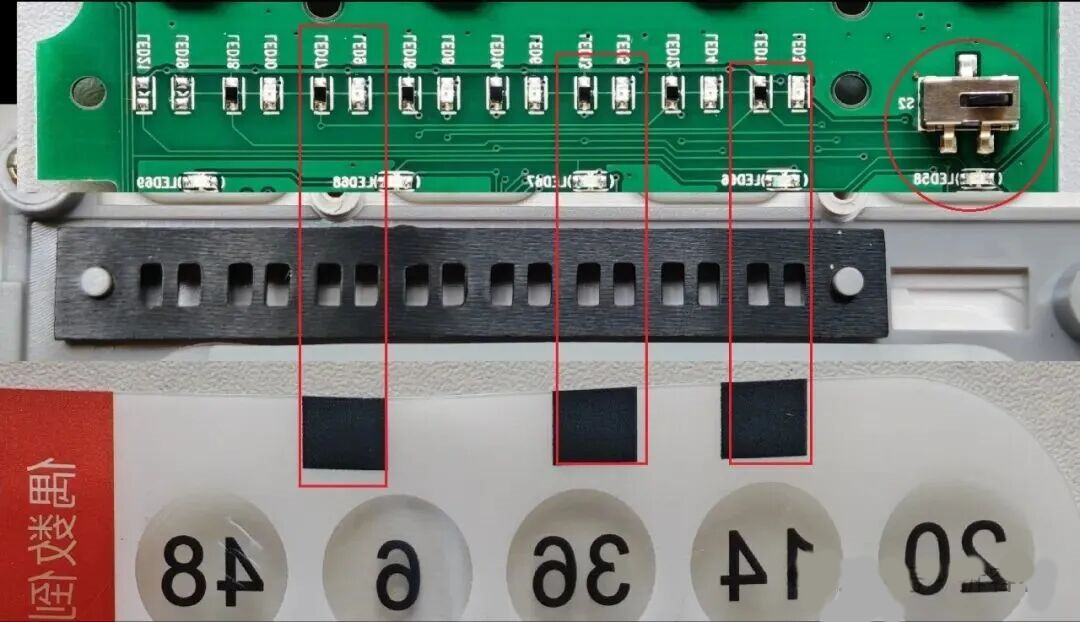

工作原理：无遮挡的光电管正常接收信号，遮挡块覆盖的光电管信号中断，芯片采集7组光电信号的通断状态，编译为对应的二进制数据，匹配后台预设，同时利用深圳冠一音讯的误判读卡算法，有效防止误判误读误操作。
五、整机软件工作流程
基于CK6159A的固件程序逻辑简洁高效，采用事件触发式运行机制，低功耗逻辑贯穿全程，完整工作流程如下：
-
待机监听阶段：设备上电后进入低功耗待机模式，CK6159A实时监听卡槽微动开关与按键信号，闲置状态下自动休眠，降低静态功耗。
-
卡片识别触发：用户插入训练题卡，按压微动开关，设备唤醒运行，7组光电阵列采集色块遮挡信号，完成二进制编码解析。
-
程序资源调取：CK6159A根据识别到的卡片编码，匹配对应的舒尔特方格题库、计时参数与语音提示程序，初始化闯关模式。
-

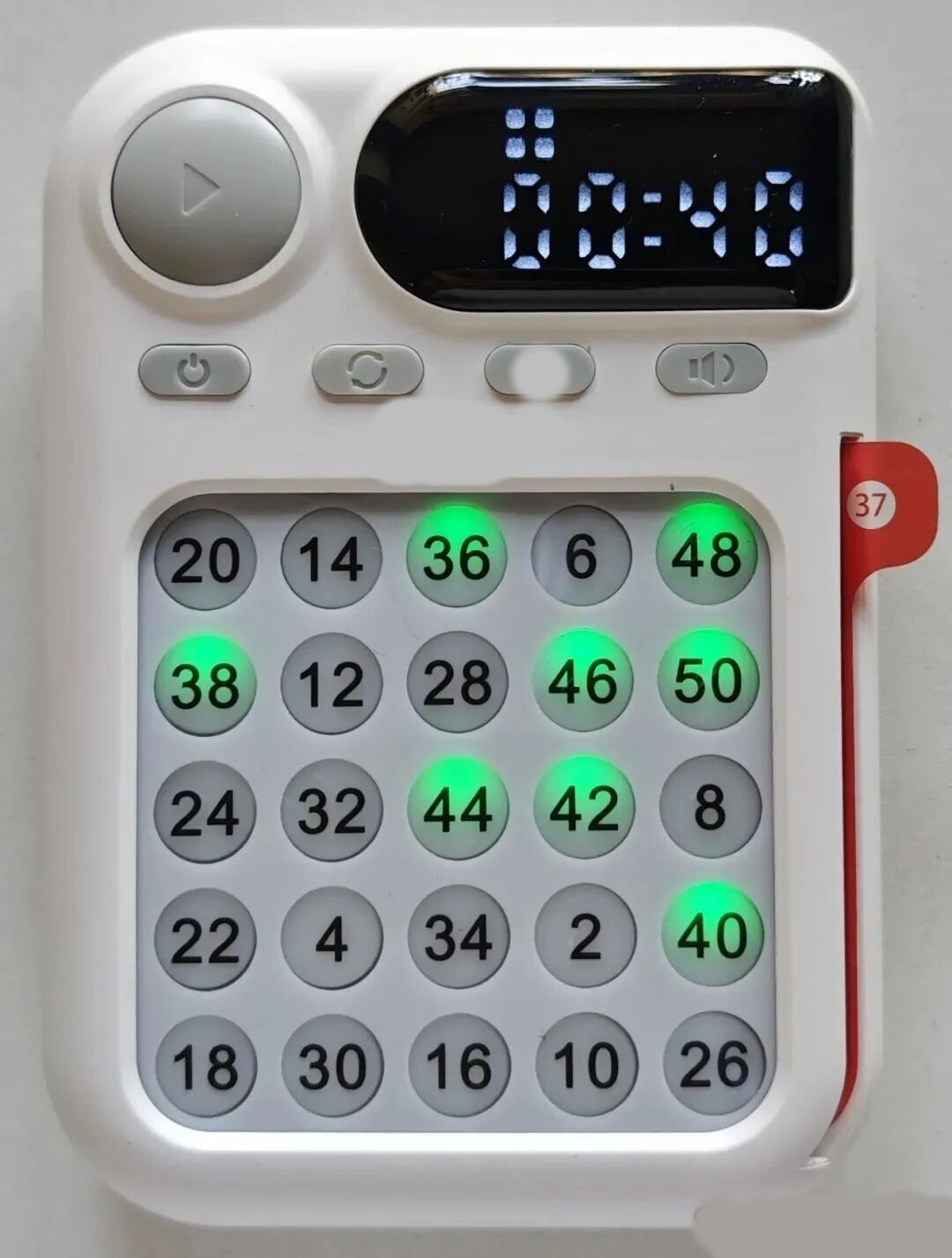

人机交互运行：设备启动计时，通过LED阵列显示训练界面，实时监听用户按键答题操作，同步播报操作提示、答题正确/错误语音反馈。
-
结算与休眠：单轮闯关结束后，芯片自动停止计时，播报闯关用时与总结语音，无操作一段时间后，设备自动进入低功耗休眠状态，节省电池电量。
六、方案优势与工程优化思路
6.1 方案核心优势
-
高集成度简化硬件：CK6159A单芯片整合语音播报、计时运算、IO控制、音频功放功能，减少外围器件数量，简化PCB布局，降低整机装配与量产成本。
-
低功耗适配电池设备：多级休眠机制适配小容量锂电池，满足儿童玩具长时间待机、间歇使用的场景需求。
-
读卡方案稳定可靠：纯硬件光电编码识别，无算法算力需求，响应速度快、故障率低，适配儿童日常频繁插拔卡片的使用场景。
-
功能拓展性良好：预留光电检测位、电池拓展空间，可后续增加题库数量、升级续航能力。
6.2 量产优化方向
从软硬件工程量产角度，该方案仍有可优化空间：精简未使用的光电预留电路，缩减PCB面积；优化LED动态驱动逻辑，降低动态功耗；简化音腔结构设计，降低塑胶开模成本；固件端优化休眠唤醒逻辑，进一步降低待机功耗。
七、总结
这款儿童舒尔特方格逻辑思维机，依托CK6159A语音芯片的高集成特性，以极简的硬件架构，实现了卡片识别、精准计时、语音交互、声光提示的全套早教功能。方案规避了传统MCU方案开发周期长、外围电路复杂、成本偏高的问题，适配中小批量儿童益智玩具的量产需求。
整体方案稳定性高、开发门槛低、可拓展性强，是目前儿童语音交互早教设备中性价比突出的轻量化设计方案，可为同类专注力训练玩具、卡片早教机、语音交互益智设备的软硬件开发提供参考。
