【若依项目-产品经理视角】RuoYi-Vue-Pro 源码拆解：支付模块 yudao-module-pay，一个让产品经理都看懂的支付中台设计

腻害兔2026-07-21 20:19

大家好，我是你们的 RuoYi-Vue-Pro 源码拆解系列的腻害兔。今天咱们来啃一个「硬骨头」------支付模块 yudao-module-pay。为什么说它是硬骨头？因为支付系统是几乎所有 ToC 产品里最核心、最不能出错的基础设施。钱的事，能马虎吗？

废话不多说，直接上干货。今天这篇文章，我会从产品经理和技术双视角，把这个支付模块扒个底朝天------它是怎么设计的、为什么这样设计、跟竞品比有什么优劣、以及如果让你重新设计你会怎么改。

一、今日模块概览

一句话说清楚：yudao-module-pay 是一个「支付中台」，它把支付宝、微信支付、钱包支付等多种支付渠道统一抽象成一套标准接口，让上层业务（商城、钱包充值、会员等）只需要对接一个 API 就能完成收款、退款、转账的全部能力。

你可以把它理解成一个「翻译官」------业务系统说"我要收 100 块钱"，支付中台负责把这句话翻译成支付宝能听懂的指令、或者微信支付能听懂的指令，然后帮你盯着钱到账了没有，到账了再通知业务系统"钱到了，发货吧"。

这个模块一共包含 14 张数据库表、19 个 Controller、60 个 API 端点、12 个 Service 实现，覆盖了从支付应用管理、渠道配置、订单生命周期、退款、转账、回调通知、到用户钱包的完整链路。

二、技术选型分析

2.1 支付 SDK 选型：为什么用官方 SDK + WxJava？

支付渠道 使用的 SDK 版本 替代方案
支付宝 alipay-sdk-java（官方） 4.40.607.ALL 无（官方 SDK 是唯一选择）
微信支付 weixin-java-pay（WxJava） 4.8.4 微信支付官方 SDK（v3）
钱包支付 自研（无外部依赖） --- ---
模拟支付 自研 MockPayClient --- ---

为什么支付宝用官方 SDK？ 这个没什么好讨论的，支付宝 SDK 是唯一正解。它封装了签名、验签、证书模式等所有底层细节，自己造轮子纯属给自己找不痛快。

为什么微信用 WxJava 而不是官方 SDK？ 这是一个有意思的选择。WxJava（binarywang 开源）是一个社区驱动的微信 Java SDK，支持从 API V2（XML 协议）到 V3（JSON 协议）的全部接口，而且它不只是支付，还覆盖了公众号、小程序、企业微信等场景。RuoYi 选择 WxJava 的原因我推测有三：

  1. 历史兼容性：WxJava 在微信支付 V3 出来之前就已经很成熟了，很多老项目一直在用
  2. API 封装更友好：WxJava 的 API 风格比微信官方 SDK 更 Spring 一些，用起来更顺手
  3. 多渠道统一管理：WxJava 把公众号支付、小程序支付、APP 支付、Native 支付、H5 支付、条码支付 6 种场景统一在一个 Service 下，方便 RuoYi 做 14 种渠道的抽象

划重点： 如果你的新项目要从零开始做微信支付，建议直接用微信支付官方 V3 SDK（wechatpay-java），它是微信官方维护的，对 V3 协议的支持更完整、更新更及时。WxJava 虽然好用，但社区维护的 SDK 在响应速度和稳定性上天然有劣势。

2.2 ORM 选型：MyBatis-Plus

这个在框架层已经分析过了，支付模块继续沿用 MyBatis-Plus。值得一提的是，支付模块在 Mapper 层大量使用了 SQL 级别的 CAS（Compare And Swap）操作，比如钱包扣款：

sql 复制代码
// 钱包扣款------SQL 级别的原子操作，WHERE balance >= X 是核心安全阀
@Update("UPDATE pay_wallet SET balance = balance - #{price}, " +
        "total_expense = total_expense + #{price} " +
        "WHERE id = #{id} AND balance >= #{price} AND deleted = 0")
int updateWhenConsumption(@Param("id") Long id, @Param("price") Integer price);

这种设计非常聪明------它把并发安全的最后一道防线放在了数据库层面，即使 Redis 分布式锁出了问题，SQL 的 WHERE balance >= #{price} 也能保证不会扣成负数。

2.3 分布式锁：Redisson

钱包余额操作使用了 Redisson 分布式锁，锁的粒度是钱包 ID 级别（pay:wallet:lock:{walletId}）。这是一个合理的粒度选择------既不会因为全局锁导致性能瓶颈，也不会因为太细粒度导致一致性出问题。

三、需求溯源推演

好，现在我们来玩一个「时光倒流」的游戏------假设我是芋道团队的产品经理，这个支付模块最初的需求文档会是什么样的？

3.1 最初的需求场景

我猜最早的需求大概是这样的：

场景： 我们做了一个商城模块，用户下单后需要付款。商城开发团队说："我需要对接支付宝和微信支付，帮我搞一下。"

问题： 如果商城直接调用支付宝/微信的 SDK，那以后 CRM 模块要收会员费、ERP 模块要收服务费，每个模块都要自己写一套支付对接逻辑。10 个业务模块 = 10 套支付代码，维护成本爆炸。

解决方案： 做一个统一的支付中台，业务模块只需要调用 payOrderApi.createOrder() 就能发起支付，不用关心底层是支付宝还是微信。

3.2 需求的逐步演化

从代码结构来看，这个模块的能力是逐步「长出来」的，不是一开始就规划好的：

  • V1.0：最基础的收款能力------创建订单、对接支付宝/微信、处理回调。核心表 pay_order + pay_order_extension
  • V1.5：加了退款------pay_refund 表，支持部分退款
  • V2.0：加了转账/提现------pay_transfer 表，商家给用户打钱
  • V2.5：加了通知重试机制------pay_notify_task + pay_notify_log，解决回调丢失问题
  • V3.0：加了钱包系统------pay_wallet + pay_wallet_transaction，用户可以在平台充值消费
  • V3.5：加了充值套餐------pay_wallet_recharge_package，充 100 送 20 的营销能力
  • V4.0：加了 Demo 示例------pay_demo_order + pay_demo_withdraw，教其他模块怎么接入

产品思考： 这种「逐步长出来」的演化路径其实很健康。支付系统最怕的就是一开始过度设计------你都不知道业务需要什么，就搞一个超级复杂的抽象，结果 80% 的能力用不上，20% 真正需要的没设计好。芋道团队选择了「先跑通核心链路，再逐步扩展」的策略，这是务实的做法。

四、竞品对标分析

接下来我们看看同类开源项目是怎么做支付模块的。

对比维度 RuoYi-Vue-Pro JeecgBoot Pig Guns SpringBlade
是否有支付模块 ✅ 完整 ❌ 无内置 ❌ 无内置 ✅ 基础 ❌ 无内置
支付渠道数量 14 种（6 微信 + 5 支付宝 + 钱包 + Mock） --- --- 支付宝 + 微信 ---
支付中台架构 ✅ 策略模式 + 工厂模式 --- --- 简单封装 ---
钱包系统 ✅ 完整（余额/冻结/充值/明细） --- --- ❌ ---
退款支持 ✅ 部分退款 + 多次退款 --- --- 基础 ---
转账/提现 ✅ 完整 --- --- ❌ ---
回调通知重试 ✅ 9 次指数退避 --- --- ❌ ---
多租户支持 ✅ 渠道配置租户隔离 --- ✅ ❌ ---
Demo 示例 ✅ 完整的示例订单 + 示例提现 --- --- ❌ ---

结论：在开源后台管理系统中，RuoYi-Vue-Pro 的支付模块是独一档的存在。 JeecgBoot、Pig、Guns、SpringBlade 这些知名开源项目要么没有支付模块，要么只有非常基础的封装。RuoYi-Vue-Pro 是目前开源界里支付能力最完整的 Java 后台系统，没有之一。

优势

  1. 渠道抽象做得好：14 种渠道通过统一的 PayClient 接口抽象，新增渠道只需实现一个类
  2. 扩展表设计精妙：pay_order_extension 记录每次渠道调用，支持换渠道重试而不丢失审计轨迹
  3. 通知重试机制可靠：9 次指数退避 + Redis 分布式锁 + 定时任务轮询，三重保障
  4. 钱包系统完整：余额、冻结、充值、退款、明细、充值套餐，一套完整的虚拟账户体系

劣势

  1. 缺少对账系统：没有看到自动对账模块（与渠道账单逐笔核对），这在生产环境中是必须的
  2. 缺少分账能力：没有看到分账（Profit Sharing）相关的设计，对于平台型商户来说这是一个硬需求
  3. 没有聚合支付：没有「一个二维码同时支持支付宝和微信」的聚合支付能力
  4. SDK 版本偏旧：微信支付建议迁移到官方 V3 SDK

五、核心业务流程

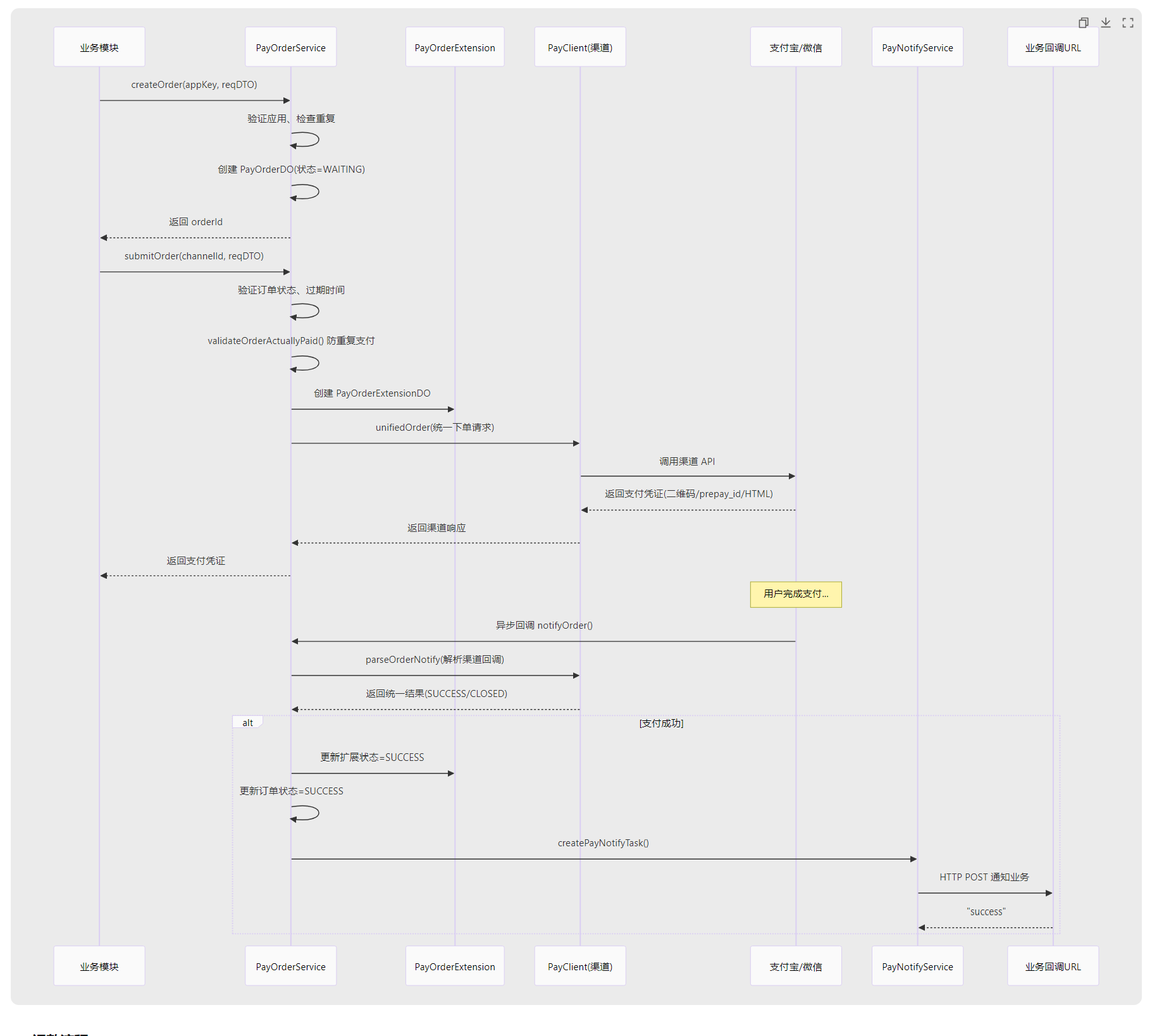

5.1 支付订单全生命周期

这是整个支付模块最核心的流程，我用 Mermaid 画出来：

5.2 退款流程

退款流程有一个非常关键的设计细节------即使渠道 API 调用超时，也要尝试处理退款结果。为什么？因为微信/支付宝可能在超时前已经处理了退款请求，只是响应没来得及返回。如果简单地把超时当作失败，就会出现「钱退了但系统不知道」的情况。

java 复制代码
// PayRefundServiceImpl.createRefund() 的关键代码
try {
    respDTO = client.unifiedRefund(reqDTO);
} catch (Exception e) {
    // 注意：这里 catch 了所有异常！
    // 因为渠道可能已经处理了退款，只是响应超时了
    // 后续通过 syncRefund() 定时任务来补偿
}
// 无论成功还是异常，都调用 notifyRefund 来同步状态
this.notifyRefund(channelId, respDTO);

踩坑提醒： 这个设计是支付系统的「保命技能」。很多初级开发者写退款逻辑时，超时了就返回失败，结果导致重复退款或者资金不一致。芋道这个处理方式值得学习------先记录、后补偿、绝不丢单。

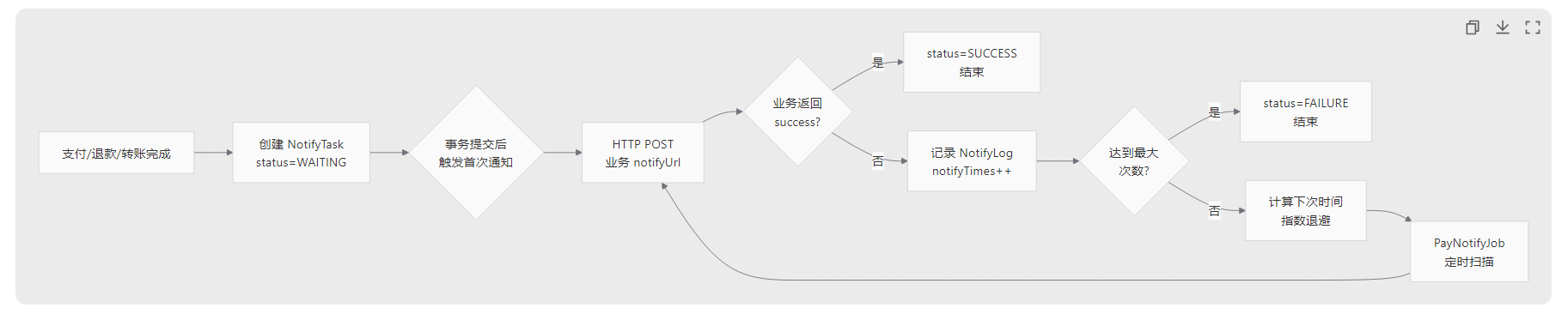

5.3 回调通知重试机制

重试频率为 15s, 15s, 30s, 180s, 1800s, 1800s, 1800s, 3600s，即 1 次立即 + 8 次重试 = 共 9 次，总跨度约 2.5 小时。这个频率设计参考了微信支付官方的回调频率，属于行业通用实践。

六、数据模型解读

6.1 核心表关系

整个支付模块 14 张表，可以分为 4 个域：

支付核心域（6 张表）：

sql 复制代码
pay_app (支付应用)
  │
  ├──< pay_channel (支付渠道) ── 1:N，一个应用可以有微信、支付宝、钱包等多个渠道
  │
  ├──< pay_order (支付订单) ── 1:N
  │     │
  │     ├──< pay_order_extension (订单扩展) ── 1:N，每次渠道调用产生一条
  │     │
  │     └──< pay_refund (退款单) ── 1:N，支持部分退款，一笔订单可退多次
  │
  └──< pay_transfer (转账单) ── 1:N

通知域（2 张表）：

pay_notify_task (通知任务) │ └──< pay_notify_log (通知日志) ── 1:N，每次重试产生一条日志

钱包域（4 张表）：

java 复制代码
pay_wallet (用户钱包)
  │
  ├──< pay_wallet_transaction (钱包流水) ── 1:N
  │
  └──< pay_wallet_recharge (充值记录) ── 1:N
        │
        └── > pay_wallet_recharge_package (充值套餐) ── N:1

pay_wallet_recharge ──> pay_order (关联支付订单)
pay_wallet_recharge ──> pay_refund (关联退款单)

示例域（2 张表）：

pay_demo_order (示例订单) ──> pay_order + pay_refund pay_demo_withdraw (示例提现) ──> pay_transfer

6.2 为什么要有 pay_order_extension 这张表？

这是整个数据模型里最精妙的设计。很多支付系统只有一张 pay_order 表，但 RuoYi 拆成了「主表 + 扩展表」的结构。为什么？

核心原因：一次订单可能尝试多次支付。 比如用户下单后选了微信支付但没付款（二维码扫了但没输入密码），然后切换到支付宝支付。这两次渠道调用需要分别记录，因为：

  1. 两笔渠道流水号不同，需要分别对账
  2. 第一笔可能后来才回调（用户其实付了），需要知道到底哪笔是真正成功的
  3. 审计需求------出了资金问题需要追溯每次渠道调用的详情

pay_order.extensionId 指向最终成功的那条扩展记录，一个订单最终只会有一个「赢家」。

6.3 钱包表的设计亮点

pay_wallet 表有 4 个金额字段：balance（可用余额）、freezePrice（冻结金额）、totalExpense（累计消费）、totalRecharge（累计充值）。

为什么要区分 balance 和 freezePrice？ 因为有些场景需要「先冻结再扣款」。比如钱包充值退款：用户充了 100 元（送了 20 元），要退款时不能直接扣 100 元余额，因为用户可能已经花了 50 元。正确的流程是：先冻结 50 元（可用余额减少 50，冻结增加 50），然后发起退款，退款成功后从冻结中扣除。

所有金额字段都是 int 类型，单位是分。这是支付系统的行业标准------用整数避免浮点精度问题。

七、产品设计亮点与槽点

7.1 让我眼前一亮的设计

1. Demo 示例模块------教科书级的接入示范

这个设计太贴心了。PayDemoOrderController + PayDemoOrderService 完整演示了一个业务模块如何接入支付中台：创建订单 → 发起支付 → 处理支付回调 → 发起退款 → 处理退款回调。同样，PayDemoWithdrawController 演示了如何接入转账能力。

对于新加入团队的开发者来说，看 Demo 代码比看文档快 10 倍。这就像 MyBatis-Plus 自带的示例项目一样------好的框架不是文档写得好，而是示例写得好。

2. validateOrderActuallyPaid()------防重复支付的杀手锏

在 submitOrder() 提交订单时，系统会做一件「看似多余但极其重要」的事：遍历该订单的所有扩展记录，不仅检查数据库状态，还会主动调用渠道 API 查询每笔扩展的真实状态。这是为了防止「回调丢失但用户实际已付款」的极端情况。

java 复制代码
// 关键逻辑：不仅看本地状态，还要去渠道侧确认
for (PayOrderExtensionDO extension : extensions) {
    if (extension.getStatus().equals(WAITING)) {
        // 去渠道查一下，万一其实已经付了呢？
        PayOrderRespDTO channelOrder = client.getOrder(extension.getNo());
        // 如果渠道说已支付，本地直接更新状态
    }
}

这个设计解决了一个经典的分布式系统问题：消息丢失。支付回调本质上是一个「不可靠的消息」，它可能因为网络问题丢失。如果只依赖回调，就会出现「钱扣了但订单还是待支付」的灾难。

3. 钱包作为支付渠道------优雅的统一抽象

WalletPayClient 把钱包支付实现为一个标准的 PayClient，和其他 13 种渠道享受完全相同的接口契约。这意味着业务模块完全不需要知道「钱包支付」和「微信支付」有什么区别------它们只是不同的 channelCode 而已。

7.2 我觉得可以改进的地方

1. 缺少对账系统

生产环境的支付系统必须有对账能力------每天凌晨从支付宝/微信下载前一天的账单文件，逐笔与本地订单核对。主要对三种情况：长款（渠道有但本地没有）、短款（本地有但渠道没有）、金额不一致。没有对账系统，出了资金问题只能靠人工排查，这在日均订单量过万后是不可接受的。

2. 渠道配置没有灰度/沙箱机制

pay_channel 表的配置直接就是生产环境的密钥。如果要切换到沙箱环境测试，需要修改数据库记录。建议增加 env 字段（production/sandbox），或者支持渠道级别的沙箱开关。

3. 通知重试次数固定，不可配置

NOTIFY_FREQUENCY 数组是硬编码在 PayNotifyTaskDO 里的常量。不同业务场景对通知可靠性的要求不同------订单支付成功通知可能需要更多次重试，而一些不太重要的通知可能 3 次就够了。建议把这个配置做成可配的。

4. 钱包充值退款时的冻结逻辑有复杂度风险

钱包充值退款的流程是：冻结余额 → 发起退款 → 退款成功扣减冻结和累计充值 / 退款失败解冻。这个流程涉及 3 步操作和 2 个分支，每一步都有失败的可能。虽然代码处理得很严谨，但这种「先冻结再异步退款」的模式对后续维护者来说理解成本很高，建议加一个状态机图来辅助理解。

八、发散性思考

8.1 这个模块还能做什么？

  1. 跨境支付：接入 PayPal、Stripe 等海外支付渠道，支持多币种结算。RuoYi 的 PayClient 抽象已经为此打好了基础，新增一个 PayPalPayClient 就行
  2. 订阅支付：支持周期性自动扣款（如月度会员），这在 SaaS 场景非常常见
  3. 组合支付：支持「钱包余额 + 微信支付」组合支付，先用钱包抵扣一部分，差额走第三方支付
  4. 资金归集：支持多个渠道的资金自动归集到一个主账户，方便财务管理
  5. 电子发票：支付成功后自动触发电子发票开具流程

8.2 如果让我重新设计

如果从零设计这个支付中台，我会在以下方面做不同的选择：

  1. 事件驱动架构：用 Spring Event 或消息队列替代当前的直接方法调用来处理支付成功后的下游通知。好处是解耦------支付模块不需要知道谁在监听，业务模块通过订阅事件来响应
  2. 对账优先：从 Day 1 就设计对账系统，而不是等业务跑起来后再补。对账是支付系统的「安全带」，不能事后加装
  3. 渠道配置热更新：用 Nacos/Apollo 等配置中心管理渠道密钥，支持运行时切换而不需要改数据库
  4. 幂等性框架：抽象一个通用的幂等性框架，而不是在每个 Service 里手动检查重复。比如基于 merchantOrderId + channelCode 的幂等键
  5. 状态机引擎：引入 Spring StateMachine 或自研一个轻量级状态机来管理订单/退款/转账的状态流转，让状态转换规则可视化、可配置

8.3 可以迁移到其他场景的设计思路

  1. 策略 + 工厂模式的多渠道抽象：这个模式可以迁移到短信发送（阿里云/腾讯云/华为云短信）、邮件发送（SMTP/SendGrid/阿里邮件推送）、OSS 存储（阿里云 OSS/腾讯云 COS/MinIO）等任何需要「统一接口 + 多实现」的场景
  2. 扩展表模式：适用于任何「一次业务可能尝试多次外部调用」的场景，比如物流下单（尝试多个快递公司）、消息推送（尝试多个推送渠道）
  3. 通知重试机制：可以直接复用到任何需要「可靠异步通知」的场景------订单状态变更通知、审批结果通知、库存预警通知等
  4. 钱包 + 冻结模型：适用于任何需要「虚拟账户」的场景------积分系统、优惠券账户、预授权冻结等

九、关键代码导读

最后，列出 5 个最值得仔细阅读的代码文件，按推荐阅读顺序排列：

1. PayClientFactoryImpl.java --- 支付渠道工厂

路径： yudao-module-pay/src/main/java/cn/iocoder/yudao/module/pay/framework/pay/core/client/impl/PayClientFactoryImpl.java

为什么值得读： 这是整个支付中台的「枢纽」。它维护了 14 种渠道枚举到客户端实现类的映射关系，通过反射动态创建客户端实例。读懂了这个文件，你就理解了「策略模式 + 工厂模式」在支付场景下的最佳实践。

2. PayOrderServiceImpl.java --- 支付订单服务

路径： yudao-module-pay/src/main/java/cn/iocoder/yudao/module/pay/service/order/PayOrderServiceImpl.java

为什么值得读： 这是整个模块代码量最大、逻辑最复杂的 Service。它包含了订单创建、提交、回调处理、主动同步、过期关闭的完整生命周期。特别关注 validateOrderActuallyPaid() 方法------这是防止「掉单」的关键逻辑。

3. AbstractPayClient.java --- 模板方法基类

路径： yudao-module-pay/src/main/java/cn/iocoder/yudao/module/pay/framework/pay/core/client/impl/AbstractPayClient.java

为什么值得读： 经典的模板方法模式。所有公共方法都是 final 的，负责参数校验、异常包装、日志记录；具体的渠道调用委托给子类的 do*() 方法。这种设计确保了所有渠道实现的一致性------你不需要担心某个渠道忘了做异常处理或者日志记录。

4. PayNotifyServiceImpl.java --- 通知重试服务

路径： yudao-module-pay/src/main/java/cn/iocoder/yudao/module/pay/service/notify/PayNotifyServiceImpl.java

为什么值得读： 这是一个完整的「可靠消息投递」系统的实现。它用数据库持久化 + 定时任务轮询 + Redis 分布式锁 + 指数退避重试，实现了一个轻量级但可靠的消息通知机制。这个设计思路可以迁移到任何需要「确保消息送达」的场景。

5. PayWalletMapper.java --- 钱包数据访问层

路径： yudao-module-pay/src/main/java/cn/iocoder/yudao/module/pay/dal/mysql/wallet/PayWalletMapper.java

为什么值得读： 这个 Mapper 展示了如何在 SQL 层面实现原子性的余额操作。每个 update* 方法都带有 WHERE balance >= #{price} 的 CAS 条件，这是防止超扣的最后一道防线。配合 Redis 分布式锁使用，构成了「双重保险」的并发安全策略。做钱包、积分、余额类系统时一定要仔细看这个文件。

总结

yudao-module-pay 是我在 RuoYi-Vue-Pro 系列分析中看到的设计最完善的业务模块之一。它的核心价值在于：

  1. 统一抽象：14 种支付渠道统一为 PayClient 接口，新增渠道成本极低
  2. 可靠一致：通过扩展表、回调重试、主动同步三重机制保证资金一致性
  3. 开箱即用：钱包系统 + Demo 示例，业务模块几乎可以零成本接入
  4. 工程典范：策略模式、模板方法、CAS 并发控制、分布式锁------每一个都是教科书级的实践

如果满分 10 分，我给这个模块打 8.5 分。扣掉的 1.5 分主要在于缺少对账系统和分账能力------这两个是生产环境中绕不过去的需求。但考虑到它是一个开源项目，这个完成度已经非常令人印象深刻了。

系列文章导航：

下一篇预告： 第十篇------CRM 客户关系管理模块（yudao-module-crm），看看 RuoYi 是怎么做客户管理、商机跟进和销售漏斗的。

觉得有用的话，点个赞支持一下呗~ 👍
