新能源汽车相比燃油车热管理系统大幅扩容，单车液位传感器数量从燃油车1~2颗提升至3~6颗，覆盖三电冷却、制动、洗涤、氢燃料、电池漏液监测五大核心场景，核心作用是保障三电安全、规避热失控、实现整车功能安全预警。
一、核心应用场景（分系统）
- 动力电池冷却系统（最重要，标配）
安装位置：电池水冷回路独立膨胀水箱（副水壶）
纯电车普遍双冷却回路：电池回路、电机电控回路各配独立储液壶，每只水壶搭载液位传感器。
- 核心作用
◦ 实时监测乙二醇冷却液储量，管路渗漏、蒸发缺水时立刻预警；
◦ 信号传给BMS电池管理系统，联动保护策略：仪表报警→限制输出功率→严重缺水强制降功率，防止电池散热不足、温度超标、鼓包、热失控起火；
◦ 配合水温传感器判断故障：液位低+电池高温=管路漏液；仅液位报警=缓慢损耗。
- 主流传感器类型

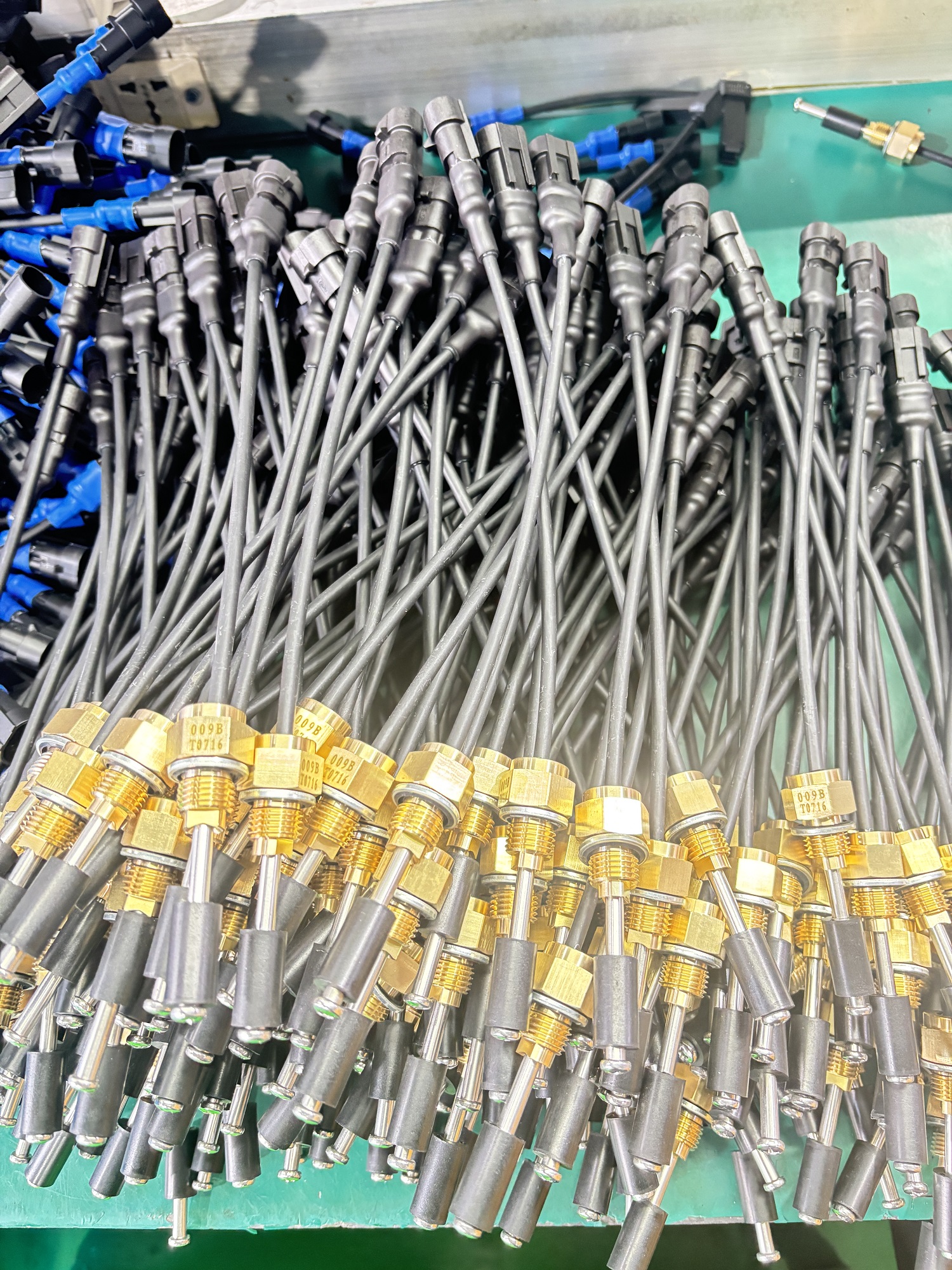

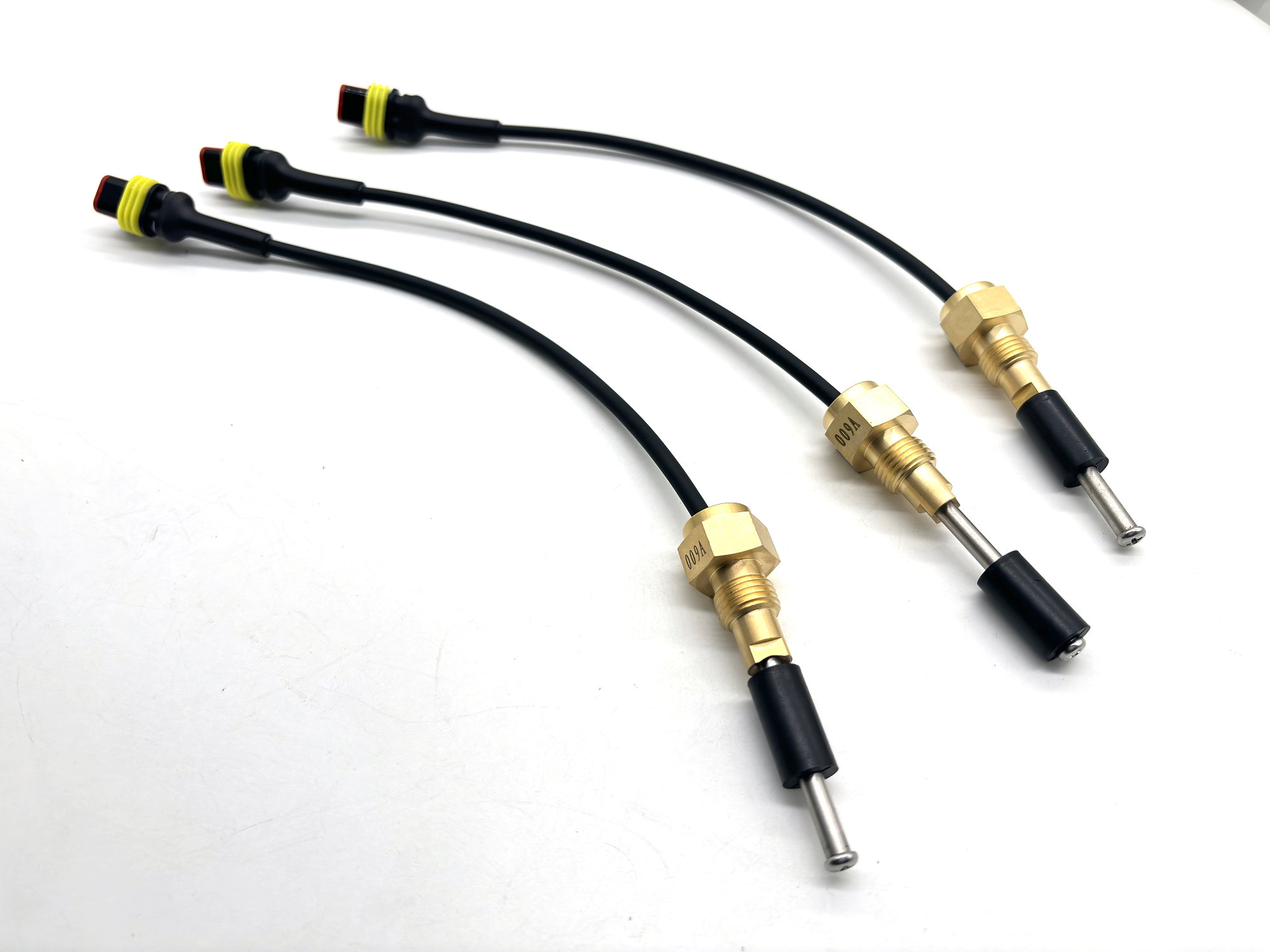

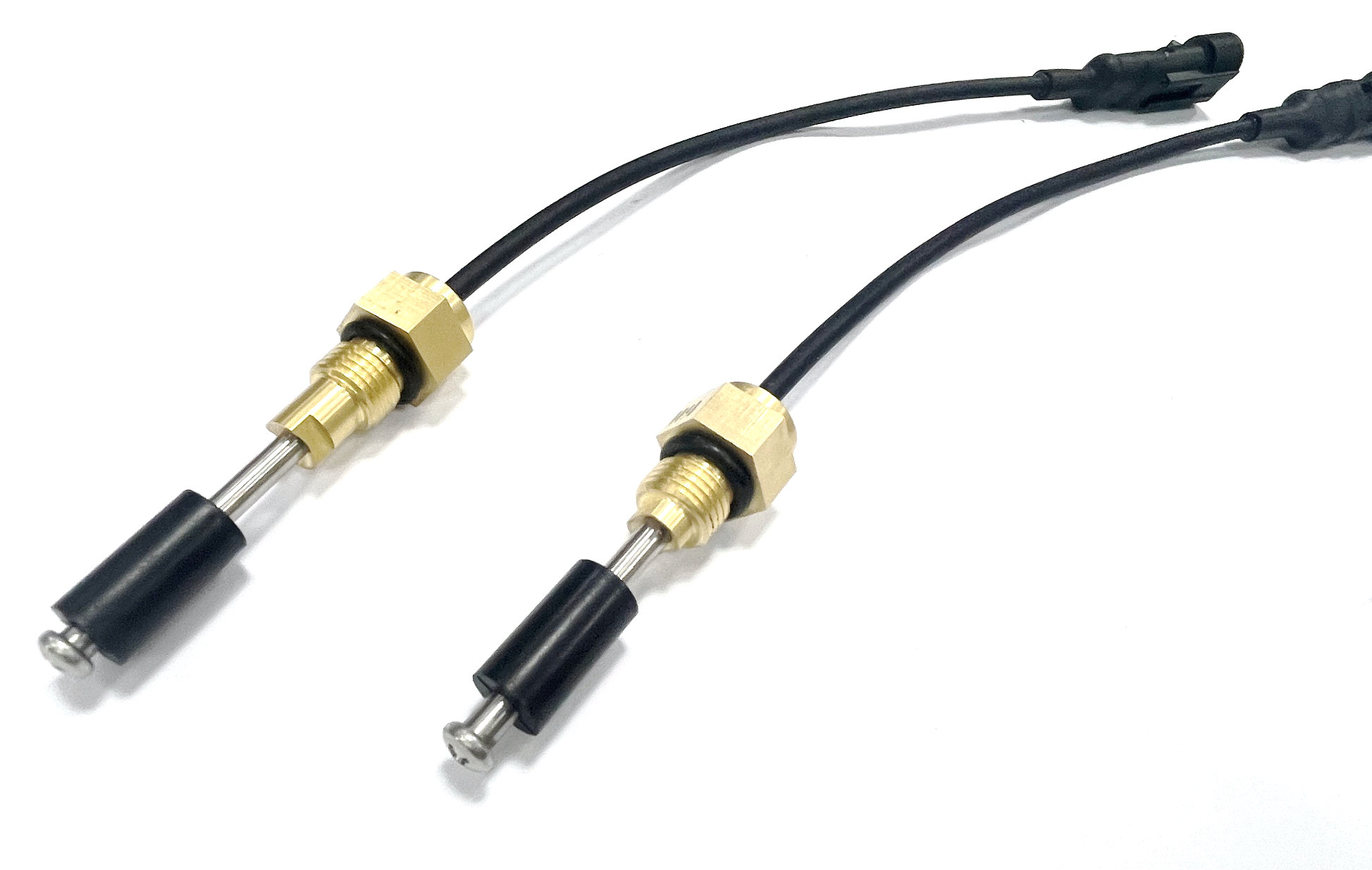

◦ 干簧管浮子式：主流平价车型（比亚迪、吉利、广汽），结构简单、抗水垢，底部螺纹安装；
◦ 非接触电容式：高端纯电（蔚来、小鹏、特斯拉），贴水壶外壁，不接触冷却液、无机械磨损、耐腐蚀，支持连续液位模拟信号；
◦ 光电式：少量高端车型，无浮球，杜绝卡滞故障。
- 驱动电机+电控冷却回路液位监测
独立膨胀水壶单独配传感器，监测电机、逆变器、OBC车载充电机冷却液：
• 缺水会导致电机绕组高温退磁、功率模块烧毁；
• 混动车型额外增加发动机冷却回路液位传感器（和燃油车原理一致）。
- 电池包漏液/集液盘液位检测（安全防护）
电池包底部集液槽安装微型液位传感器（电容/光电）：
• 检测电芯密封破损、冷却管路渗漏流出的液体；
• 一旦检测到积液，BMS直接触发故障锁止、切断高压，避免高压短路起火。
- 制动系统储液壶液位传感器（全系标配）
新能源车依然保留液压制动：
• 监测制动液液位，液位过低点亮刹车故障灯；
• 多采用电极探针式/小型浮子干簧管，结构紧凑。
-
其他通用配套场景
-
玻璃洗涤水壶液位传感器：提示缺少玻璃水；
-
插混车型燃油箱液位传感器：油量监测；
-
氢燃料电池车型：氢燃料电池冷却回路、去离子水水箱专用耐腐蚀液位传感器；
-
商用重卡新能源车：增加尿素箱液位传感器。
二、新能源车用3类主流液位传感器原理对比
- 干簧管磁性浮子式（性价比最高）
原理
中空浮球内置永磁磁铁，液面升降带动浮球，磁场控制内部密封干簧管通断，输出开关量信号（导通=液位正常，断路=缺水报警）。
优势
不依赖液体导电、耐高温-40~125℃、抗水垢、维修简单；
短板
存在机械浮子，极端杂质会卡滞；仅能高低两点报警，无法精确显示剩余液量。
- 非接触电容式（高端新能源趋势）
原理
传感器贴塑料水壶外壁，利用空气与冷却液介电常数差异，实时采集电容值，输出连续模拟电压信号，可精准测算实时液位高度。
优势
无机械部件、不接触冷却液、无腐蚀、寿命接近整车10年、支持连续液位监测、符合ASIL-B功能安全；
短板
成本更高，对水壶壁厚、材质有要求。
- 光电式液位开关
原理
红外棱镜折射原理：液体淹没探头时光线折射，无液体时全反射，判断液位阈值。
优势
完全无机械结构，永不卡滞，耐油泥、水垢；多用于电池集液盘、小型冷却回路；
短板
仅能单点报警，无法连续测液位。
三、新能源相比燃油车的特殊技术要求
- 高压安全配套
传感器线束隔离设计，信号与高压回路电气隔离，避免冷却液泄漏造成高压短路；
- 宽温域严苛标准
满足-40℃低温充电、125℃机舱高温工况，耐乙二醇冷却液腐蚀；
- 功能安全认证
三电冷却液位传感器需通过ISO26262 ASIL-B安全等级，故障可诊断、可记录故障码；
- 多系统联动控制
燃油车仅给仪表发报警；新能源车信号接入BMS、VCU整车控制器，直接限制动力输出，形成主动安全保护；
- 耐腐蚀升级
新能源车冷却液含专用缓蚀剂，电容/干簧管内部做环氧密封，长期浸泡不失效。
四、典型工作逻辑（纯电车电池冷却回路）
-
车辆上高压，BMS持续采集液位传感器信号；
-
液位在MIN~MAX区间：信号正常，冷却水泵正常全速运行；
-
液位低于最低阈值：
① 仪表盘弹出冷却液不足文字报警；
② BMS限制电池最大充放电功率；
③ 持续低液位5min以上，车辆强制限功率低速行驶，防止电池热失控；
- 补充冷却液后液位恢复，报警自动消除，功率限制解除。
五、行业发展趋势
-
低端车型：继续使用干簧管浮子式，成本低、成熟可靠；
-
中高端纯电/高端混动：逐步替换非接触电容式，实现连续液位监测、减少机械故障；
-
集成化：液位+温度二合一传感器，缩小水壶体积、降低整车布线成本；
-
氢能、储能配套：全系列采用无接触式液位传感器，适配去离子水、氢介质特殊工况。
六、总结
液位传感器在新能源汽车不再只是简单"报警元件"，而是三电系统核心安全部件。随着多独立冷却回路普及，用量大幅提升；干簧管式凭借稳定性价比占据主流，无机械磨损的电容式是高端车型升级方向，核心价值是通过监测冷却液液位，从源头杜绝电池、电机因散热失效引发的重大安全事故。
