零基础学电工 · 学习技巧篇 --- ESim电工仿真

ESim电工仿真 · 官方学习指南

把电流看成水流，把电源看成水库，把开关看成水闸，把负载看成水车。只要方法正确、工具得当，人人都可以从零起步，走进电工与工控的世界。

📖 本文导读

一、引言：关于ESim电工仿真
二、电工入门之路
三、用仿真验证电路
四、项目实训
五、总结

一、引言：写在学习之前

先认识工具，再谈学习。磨刀不误砍柴工。

1.1 ESim电工仿真软件介绍

ESim电工仿真是一款国产原创 的电工电路仿真软件，目前提供手机版（安卓系统）、电脑版和制图版三个版本。三个版本面向不同的使用场景，各自独立授权、独立付费，价格公开透明、不设优惠、谢绝议价。

软件采用设备绑定授权模式：一份授权对应一台设备，如需增加设备需另行购买授权。这样的设置并非不近人情，而是给软件设立一个基本的门槛------既是对原创劳动的保护，也是对认真学习者的一种筛选。具体细则请查阅软件内的《会员服务协议》。

💡 作者的交友原则：不让老实人吃亏

作者只愿意结交志同道合的朋友。我们倡导诚信、诚实 ，把精力都放在技术上，不断增强自身能力、实现人生价值。能力强了，就有了自信，也有了更多的试错成本，就能不断取得新的成功------人生由此进入良性的正反馈循环。时间宝贵，愿我们彼此尊重、互不内耗。

中华民族伟大复兴，势不可挡！制造业升级与AI技术的发展，正在进一步促进和扩大工控行业的就业。电工与工控技术，正是普通人切入这轮技术革命最务实的入口之一。愿我们抓住机会，在这次技术革命中找到自己的位置！

1.2 ESim电工仿真能为你做什么：核心功能一览

在正式开始学习之前，请先了解你手中的这件"武器"。ESim电工仿真不是一张静态的电路图，而是一个会动、会算、会报错的虚拟电工实训台，本文后续所有知识点都可以在ESim电工仿真中亲手验证：

核心功能	它能帮你解决什么问题
实时动态仿真	点击运行，灯泡真的亮、电机真的转、接触器真的吸合，电流路径高亮显示------抽象的"电流"第一次在你眼前流动起来。
100+ 专业元器件	覆盖断路器、接触器、继电器、热继电器、传感器、单/三相电机、指示灯等，并支持国产汇川 Easy320 PLC 与 MD200 变频器，学的即是现场用的。
智能故障诊断	一键"电路检查"，自动指出短路、断路、缺相、未连接端子------相当于一位24小时在线的老师傅帮你批改作业。
数字万用表	内置万用表支持交直流电压、通断测量，在仿真中就能练习"量电压、查通断"的排故基本功。
低压电工实操	模拟真实考证场景，提供原理图、讲解与仿真练习，专为低压电工考证学员设计。(安卓版本内置)
示教动画 / 智能水箱	像看动画一样学习电路搭建过程；智能水箱真实模拟液位、温度控制流程，体验完整工业项目。(安卓版本内置)

✅ 版本选择建议

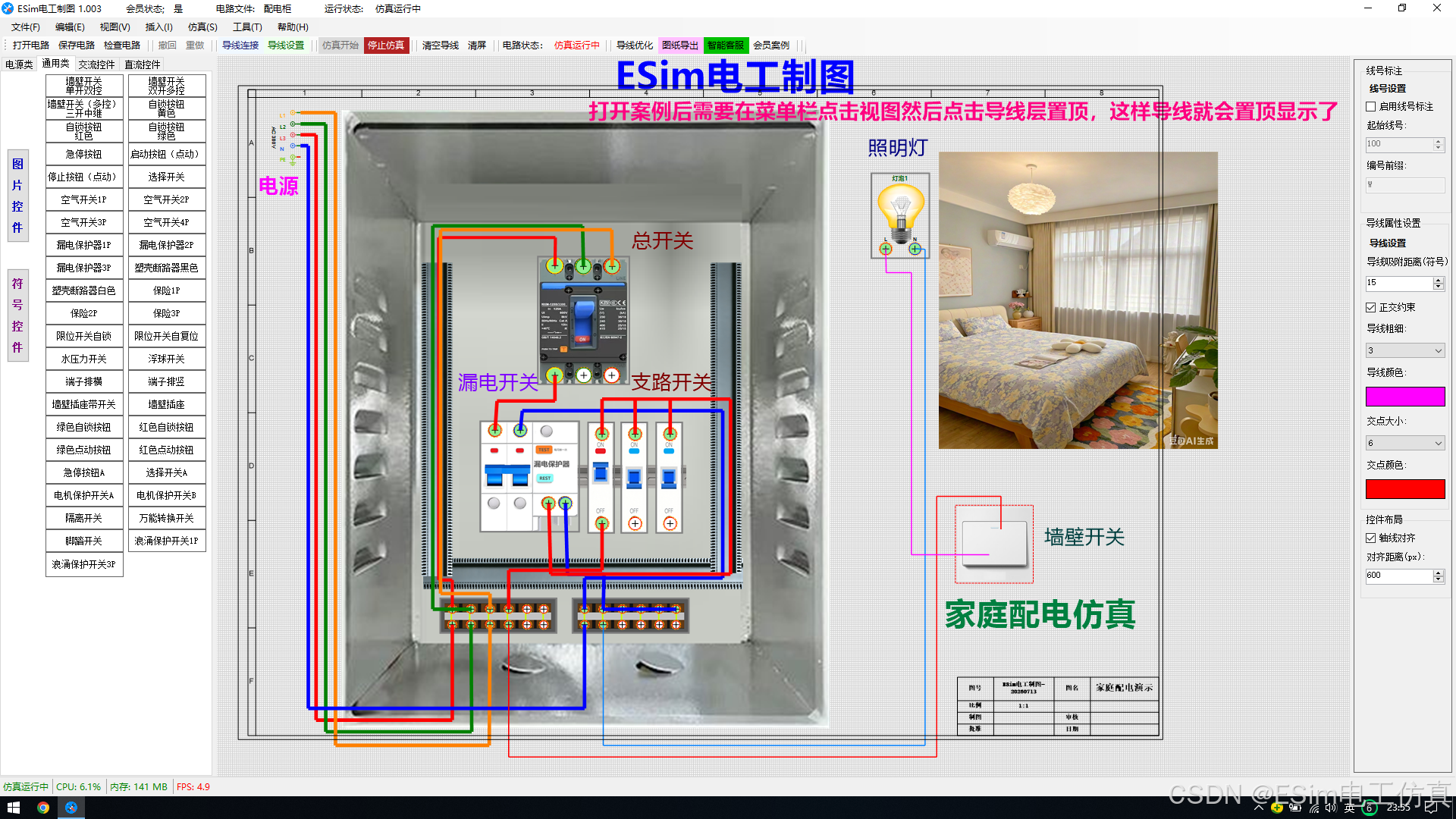

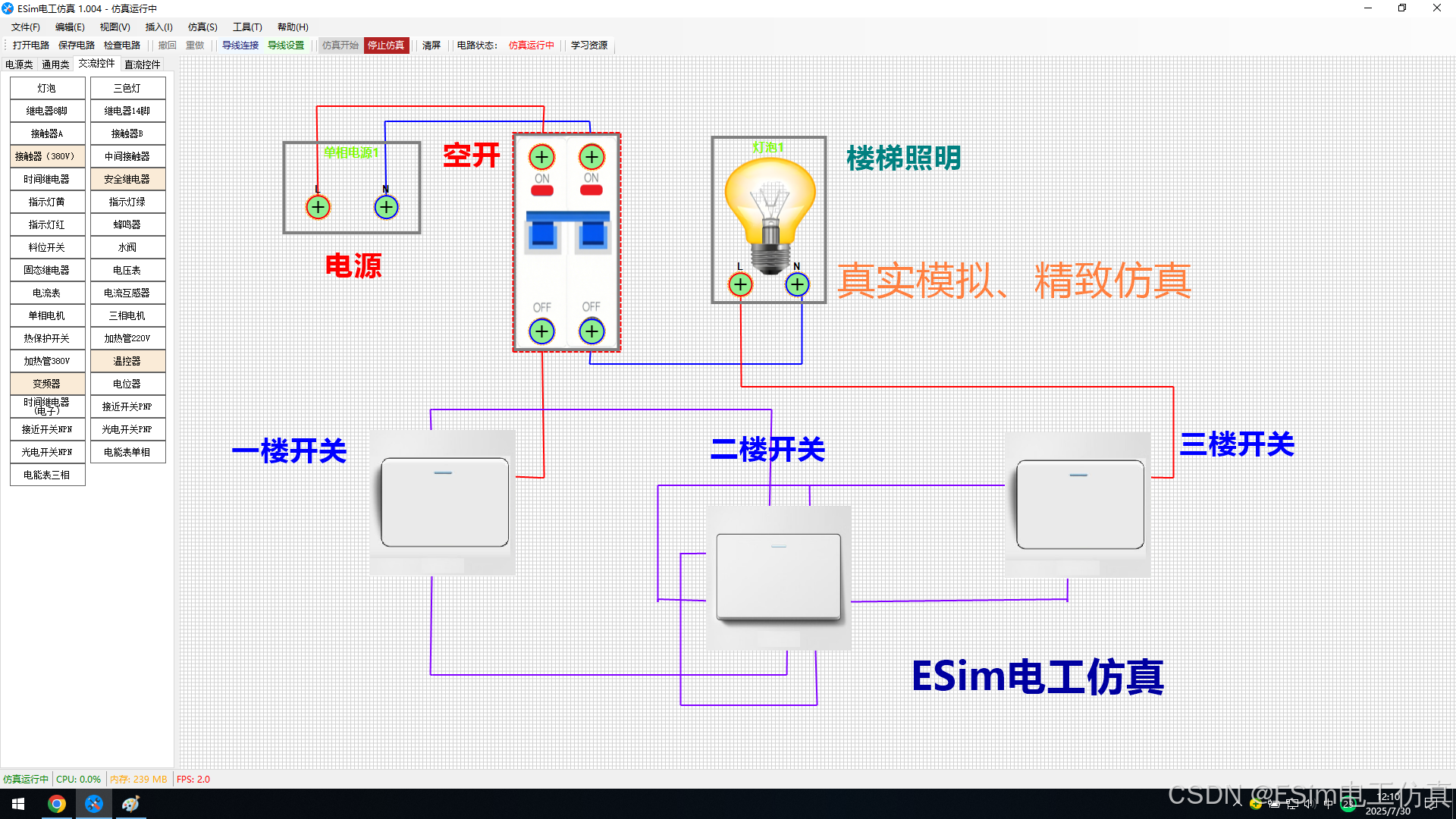

手机版 便携灵活，功能全面，适合碎片化学习；电脑版 画线设计精确高效，适合深度练习；制图版面向专业电气图纸绘制与工程教育。约六成核心功能免费开放，先把免费功能用透，再按需升级。

1.3 关于购买：一份对国产软件的期许

ESim电工仿真的价格对任何单位、公司、个人一视同仁，不讲价、不打折 。但作者由衷希望能得到职业院校与科研院校的关注和支持：

如今工业仿真软件几乎被欧美厂商垄断，国内院校教学和科研中使用的仿真软件也几乎清一色是国外产品。国产仿真软件尚在萌芽阶段，如果得不到政策和院校的支持，发展将举步维艰。支持国产软件，既是情怀，更是责任。我们都是中国人，让国产软件走进课堂，是我们共同的愿景。

1.4 寻求合作：共建计划

作者创作ESim电工仿真，一是为了谋生，二是为了做点实事、实现人生价值。ESim电工仿真要想走得长远，必须引入新鲜的血液与资源。如果您认同国产软件的价值，愿意为ESim电工仿真的发展添砖加瓦，我们诚挚邀请您加入共建计划：

参与方式	您可以做什么
宣传推广	撰写文章、录制视频、转发分享------帮助ESim电工仿真被更多人看见。
教程创作	分享您的专业知识，制作优质的教学视频或图文教程，帮助更多初学者入门。

对于每一位参与者，作者都将提供力所能及的技术与资源支持；同时设有专项奖励机制：凡是作品合格乃至优秀的创作者，必将获得丰厚的物质回报。我们坚信-在国产软件崛起的道路上，每一份真诚的付出，都理应得到对等的尊重与回报。

🤝 期待与您携手

让我们一起打破垄断，让国产仿真软件真正扎根于中国的课堂与实验室，让国产仿真软件带着国产设备走向世界！

二、学习电工，如何入门

先正视痛点，再谈方法。学习顺序建议：先懂概念 → 再认元件 → 后学控制。一步一个台阶，切忌跳跃。

2.1 先直面问题：初学者的四大痛点

在讲任何知识点之前，我们必须先诚实地回答一个问题：为什么很多人电工学了三五年，还是在原地打转？ 结合大量初学者的真实反馈，痛点主要集中在四个方面：

😰 痛点一：怕触电，不敢动手

220V、380V不是闹着玩的。没有师傅盯着，接线时手都在抖，越怕越不敢做，越不做越不会，形成恶性循环。

💸 痛点二：没有试错成本

这是最核心的一条。接错一根线，烧一台电机、炸一块变频器，可能就是几个月工资。于是只能做最简单、最重复的活儿，永远碰不到核心技术。

📚 痛点三：理论与实践脱节

书上全是公式和符号，现场全是铁盒子和电线。看懂图纸接不了线，接得了线看不懂图纸，两张皮合不到一起。

🔁 痛点四：低水平重复

因为不敢试、不能错，工作多年后仍停留在"换个灯泡、接个插座"的层次，技术没有积累，收入自然没有增长。

🔴 关键洞察：痛点之间是因果关系

怕触电 和没有试错成本 是根，理论脱节 和低水平重复 是果。一个不愿也不敢付出试错成本的人，只能在简单重复的工作里消耗青春，这不是态度问题，而是缺少一个"允许犯错"的练习环境。

🛡️ 破局一：仿真里绝无触电

ESim电工仿真中所有操作在虚拟环境完成，短路、缺相、接错线都不会伤人伤设备，可以放心大胆地"作死式"练习。

🎯 破局二：把试错成本降到零

在ESim电工仿真里同时吸合正反转接触器会怎样？把变频器输出接电源会怎样？试一次就终生难忘，错误免费，经验真实。

🔗 破局三：让理论"动"起来

图纸上的触点、线圈在仿真中真实动作，电流路径高亮显示，抽象的电路原理变成看得见的因果，理论联系实践，自然合一。

📈 破局四：积累可复利的经验

每验证一个电路、每排除一个故障，经验就沉淀一分。技术复利滚动起来，你才有底气去做有技术含量、有高回报的工作。

✅ 一句话建议

不要在没有保护的现实世界里赌试错成本，要在零成本的仿真世界里把错误犯够。这就是ESim电工仿真存在的全部意义，也是本文通篇的学习主线。

2.2 什么是电？如何理解电路？水流类比法

电是看不见、摸不着的，这正是初学者最大的障碍。这里教大家一个最经典、最有效的学习方法------水流类比法：把电路想象成一套循环水路 ，一切抽象概念立刻变得直观。请注意，这是一套完整的对应关系，不是孤立的比喻：

💧 水路世界（你熟悉的）

水库 + 水泵：储存并提升水位，制造水位差
水位差 / 水压：推动水流动的"压力"
水流：管道里实际流动的水
水闸 / 阀门：控制水路通断
水管：输送水的通道
狭窄 / 堵塞的管段：对水流的阻碍
水车 / 水轮机：被水流推动而做功
水表：测量水流量大小

⚡ 电路世界（你要学的）

电源：储存并提供电能，制造电压
电压 U：推动电荷流动的"压力"（伏特 V）
电流 I：导线里定向移动的电荷（安培 A）
开关：控制电路通断
导线：输送电流的通道
电阻 R：对电流的阻碍（欧姆 Ω）
负载（灯泡 / 电机）：消耗电能而做功
电流表 / 万用表：测量电流大小

电学概念	水流类比	通俗解释	常用单位
电源	水库 + 水泵	水库蓄水、水泵抽水，共同维持水位差；电源储存并输送电能，持续维持电压。电压是"电源"造出来的，就像水位差是水泵造出来的。	---
电压 U	水压（水位差）	推动电荷流动的"压力"。水压越高，水流越急；电压越高，推动电流的能力越强。	伏特（V）
电流 I	水流量	单位时间内流过导体的电荷量，相当于水管里水流的粗细大小。	安培（A）
电阻 R	狭窄的水管段	水管越细、越长、越堵塞，阻力越大；电阻越大，对电流的阻碍越强。	欧姆（Ω）
开关	水闸 / 阀门	闸门提起水就通，闸门落下水就断；开关闭合电路导通，开关断开电路切断。	---
导线	水管	输送电流的通道，就如同输送水流的水管。	---
负载	水车 / 水轮机	水流推动水车转动磨面、发电；电流流过负载，灯泡发光、电机旋转。负载是电路的"目的"------没有水车，水白流；没有负载，电白通。	---

掌握类比之后，请记住电学中最基本、最重要的一条定律------欧姆定律：

I = U ÷ R（电流 = 电压 ÷ 电阻）

用类比来验证：水压（电压）越大，水流（电流）越大，成正比；水管越窄（电阻越大），水流（电流）越小，成反比。一个公式，三个量，知二求一，这是后续一切电路计算的根基。

⚠️ 电路成立的第一铁律：必须形成闭合回路

一个完整的电路至少要包含三要素：电源、负载、导线 ，并且电流必须能从电源出发、经过负载、再回到电源，构成一个闭合回路 ------就像水路必须循环，水车流出的水要流回水库，水泵才能持续工作。回路在任何一点断开，电流就为零，负载立刻停止工作------这就是"开关为什么能控制灯"的本质。学电工，本质上就是学如何设计、通断和保护回路。
💡 类比的边界：两个重要提醒（很多老师不讲，但必须知道）

① 电流不会被"用掉"。 水流过水车，水量一滴不少，少的是水位差带来的能量；同样，电流流过灯泡，电流一点不减，消耗的是电能。回路里同一股电流处处相等------这正是串联电路电流处处相等的原因。

② 类比是桥，不是终点。 水流类比帮你跨过入门的第一道坎，但它解释不了磁场、电磁感应、交流电的相位。入门之后要逐步过渡到真实的物理图景。在ESim电工仿真中运行一个"电源→开关→灯泡"电路，观察电流路径高亮，你会立刻体会到"闭合回路"和"电流不被用掉"这两件事。

补充：直流电与交流电

直流电（DC）：电流方向固定不变，如电池、USB电源。常见电压：1.5V、5V、12V、24V。
交流电（AC） ：电流方向周期性变化，我国电网频率为 50Hz （每秒变化50个周期）。家庭插座为单相 220V ，工业动力为三相 380V。用类比说：直流像一直朝一个方向流的水，交流像每秒来回振荡50次的水------但振荡的水照样能推动水车做功。

2.3 认识开关、按钮等常用元器件

元器件是电路的"积木"。入门阶段必须先认识以下几种最常用的元件，弄清它们的符号、作用和触点特性。

元器件	作用	学习要点
断路器（空气开关）	电路的总开关兼保护器：过载、短路时自动跳闸切断电源。	安装在配电箱最前端，是线路安全的第一道防线。
熔断器（保险丝）	电流过大时熔体熔断，牺牲自己、切断电路。	一次性保护元件，熔断后必须更换，不可短接使用。
按钮开关 SB	手动发出控制指令，分启动（常为绿色）与停止（常为红色）。	按钮有点动按钮和自锁按钮等等。
转换/旋钮开关 SA	选择工作方式（手动/自动、正转/反转）。	选择按钮扳动后保持状态，一般不会自动复位。
行程开关 SQ	由机械碰撞触发，检测运动部件的位置。	常用于限位保护，如行车到位自动停止。
指示灯 HL	显示电路运行/停止/故障状态。	红停绿行是行业惯例，读图时先认灯。

💡 核心概念：常开触点与常闭触点（NO / NC）

常开触点（NO） ：平时断开，动作后闭合------如启动按钮，按下才接通。

常闭触点（NC） ：平时闭合，动作后断开------如停止按钮，按下才切断。

*常"指的是元件未受力、未通电时的自然状态。理解NO/NC，是看懂一切控制电路图的前提。

安全颜色口诀：红色 = 停止 / 危险，绿色 = 启动 / 运行，黄色 = 警示 / 急停标志。急停按钮一律采用红色蘑菇头配黄色底圈，一看便知、一拍就停。

✅ ESim电工仿真练习

打开ESim电工仿真，把按钮、开关、指示灯各拖一个到画布，搭一个"按钮控制灯"的最简电路：按下灯亮、松开灯灭，再用旋钮开关替换按钮对比------10分钟就能亲身体会"自动复位"与"保持状态"的区别。这比你背十遍定义都管用。

2.4 单相电机和三相电机的运行原理

电机是工控世界的"肌肉"，所有设备最终都靠它动起来。用水流类比说：电机就是电路里的水车------电流流过它，它就旋转做功。入门要分清两大类：

① 单相异步电机（220V，家用）

单相电源产生的磁场是脉动磁场 ，自己没有启动方向，就像一个原地摇摆的秋千。所以单相电机必须借助启动绕组 + 电容产生相位差，造出一个"起步推力"，电机才能转起来。常见于风扇、洗衣机、水泵、空调压缩机。

② 三相异步电机（380V，工业主力）

三相电的三相绕组在空间上互差 120° ，通入相位互差120°的三相交流电后，定子内部自然合成一个旋转磁场。转子导体切割旋转磁场产生感应电流，感应电流在磁场中受力，转子便跟着磁场旋转------这就是"异步"电机名字的由来：转子转速永远略低于旋转磁场转速。

旋转磁场转速 n₀ = 60 × f ÷ p

（f 为电源频率50Hz，p 为磁极对数。如4极电机 p=2，n₀ = 60×50÷2 = 1500 转/分）
💡 记住两个实用结论

① 调换任意两根相线，旋转磁场方向反转，电机即反转 ------这是正反转电路的原理；

② 三相电机绕组有星形（Y）接法和三角形（△）接法------这是星三角降压启动的原理。

这两条结论将在第三部分用ESim电工仿真仿真亲手验证。

2.5 认识继电器、交流接触器

继电器和接触器是电工控制的灵魂元件 ，它们实现了一个朴素而伟大的思想：用小电流控制大电流，用弱电控制强电。用类比说：这就像用一个小小的水闸把手，去控制一扇巨大的闸门------你手上只出一点力，放行的却是滔天大水。

工作原理（电磁原理）

线圈通电 → 产生磁场 → 吸合衔铁 → 触点动作（NO闭合 / NC断开）

线圈断电后磁场消失，弹簧使衔铁复位，触点恢复原状。一个电磁铁 + 一组弹簧触点，就是继电器和接触器的全部本质。

对比项	继电器（KA）	交流接触器（KM）
控制对象	小电流信号回路（几安培以内）	大电流主回路（电机、加热器等，可达数百安培）
触点配置	多组小型触点，无主辅之分	3组主触点（走大电流）+ 若干辅助触点（走控制信号）
典型用途	信号中转、逻辑联锁、扩展触点数量	直接接通/切断电机电源，电机控制的主力
线圈电压	常见DC24V、AC220V	常见AC220V、AC380V，选型时必须核对

⚠️ 新手最易混淆的一点

接触器的辅助触点 和继电器触点一样用于控制回路。自锁电路用的正是接触器自己的辅助常开触点------线圈吸合的同时，辅助触点替启动按钮"按住不放"。请务必在图纸上分清：主触点画在主回路，辅助触点画在控制回路，但它们属于同一个接触器、同步动作。
✅ ESim电工仿真练习

在ESim电工仿真中放一个接触器，线圈接按钮，主触点接电机，辅助触点接指示灯。按下按钮的瞬间你会看到：线圈吸合动画、电机转起来、指示灯同时亮------"同一个接触器、同步动作"这八个字从此刻进脑子里。

2.6 认识常用的传感器

如果说按钮是"人给电路下命令"，那么传感器就是机器自己感知世界的器官。自动化 = 传感器检测 + 控制器判断 + 执行器动作。

传感器	检测对象	典型应用场景
电感式接近开关	金属物体（不需接触）	气缸到位检测、转速计数
电容式接近开关	金属与非金属均可（塑料、液体、木材）	料位检测、液位检测
光电开关	遮挡光线的任何物体，距离远	传送带计数、自动门、安全防护
行程开关/微动开关	机械接触式位置检测	限位保护、门控开关
热继电器 FR	电机过载电流（发热）	电机过载保护，跳闸后切断控制回路

工业传感器多为三线制直流：棕色线接 DC24V+，蓝色线接 0V，黑色线为信号输出。按输出形式分为两大类：

NPN型（漏型输出） ：动作时黑色信号线输出低电平（0V），电流从负载"流入"传感器。日系设备常用。
PNP型（源型输出） ：动作时黑色信号线输出高电平（24V），电流从传感器"流向"负载。欧系及国产设备常用。

🔴 选型红线

NPN与PNP绝不能混用接错，否则PLC收不到信号甚至损坏输入点。二者接线方式的差异，将在第三部分用仿真直观对比验证。

2.7 认识变频器（VFD）

变频器是电机的"智能油门"。由公式 n = 60f ÷ p 可知：改变电源频率 f，就能改变电机转速 。变频器正是先把工频交流电整流成直流，再逆变成频率、电压均可调的交流电，从而实现电机无级调速、软启动、软停车与节能运行。

变频器的三种常用控制方式

控制方式	启停与调速由谁发出	适用场合
面板控制	变频器自带键盘：RUN/STOP键 + 电位器/数字设定频率	调试、单机试运行
外部端子控制	DI端子接按钮/继电器控制启停正反转，AI端子接电位器调速	工业现场最主流的方式
通讯控制	PLC通过RS485（Modbus-RTU）下发指令与频率	自动化生产线、多机联动

学习变频器的正确姿势：先吃透端子控制 （正转、反转、多段速、故障复位），再理解几个关键参数（最高频率、加速时间、减速时间、控制方式选择），最后在仿真中接线验证。切忌一上来就埋头背几百个参数------参数是查的，不是背的。

✅ ESim电工仿真练习

ESim电工仿真内置汇川 MD200 变频器 仿真控件，手机版甚至还原了真实按键操作。在仿真里把参数调乱、把端子接错，观察变频器的反应------现场中价值几千元的"炸机学费"，在这里一分钱不用花。

2.8 认识PLC（可编程逻辑控制器）

PLC是工控系统的"大脑"。它把传统继电器控制柜里密密麻麻的硬接线逻辑，搬进了程序里：接线大大减少，改工艺只改程序，可靠性和灵活性都实现飞跃。

PLC如何工作？------循环扫描

① 读取输入映像 → ② 执行用户程序 → ③ 刷新输出 → 循环往复（毫秒级）

PLC最主流的编程语言是梯形图（LD）------它直接脱胎于继电器电路图，电工师傅可以无缝过渡：左母线是"火线"，右端是"零线"，触点是输入条件，线圈是输出结果。

对比项	继电器硬接线控制	PLC控制
逻辑实现	导线物理连接	程序软逻辑
改工艺	重新拆线、布线，易出错	修改程序即可
触点数量	物理触点有限	软触点无限使用
可靠性	触点磨损、接线松动	无机械触点，寿命极长

✅ 学习路径建议

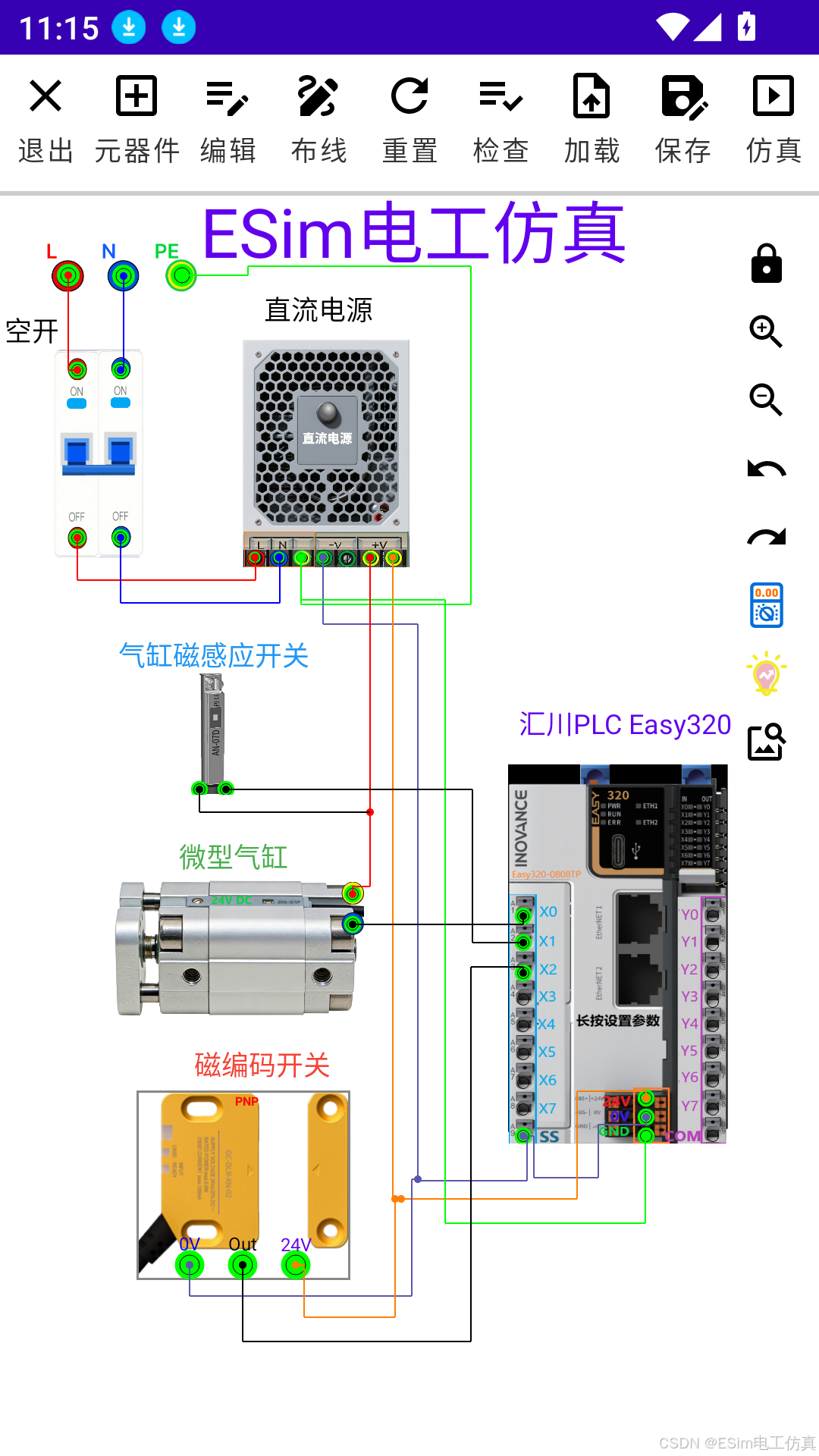

继电器电路（自锁/互锁）→ 读懂梯形图 → 用PLC实现同样的自锁/互锁 → 定时器/计数器 → 顺序控制。电工电路是PLC的母语，先学会"看图"，再学会"写图"。 ESim电工仿真支持汇川 Easy320 PLC 仿真，可配合编程软件进行梯形图逻辑验证，学完继电器电路即可无缝上手。

三、利用ESim电工仿真仿真验证电工电路

看十遍不如做一遍，做一遍不如仿真十遍------零触电风险、零材料成本、无限次试错。

3.1 仿真基本功：先学会用这三件"随身工具"

在验证具体电路之前，请先熟练掌握ESim电工仿真的三件基本功，它们对应着现实电工的三大随身技能：

ESim电工仿真功能	对应现实技能	怎么用
电流路径高亮	老师傅口中的"顺线查路"	运行仿真后观察哪条线带电、电流走到哪里断了，回路问题一目了然。
数字万用表	量电压、查通断	选档位 → 点击两个测量点 → 读数。养成"先测量、后下结论"的排故习惯。
电路检查	老师傅验收接线	一键生成检查报告：短路、断路、缺相、未连接端子全部列明，改完再查，直到零报错。

💡 方法论：观察 → 思考 → 搜索

这是ESim电工仿真官方倡导的高效学习方法：观察 ------在仿真中识别元件状态、连接关系、故障提示；思考 ------分析原理、琢磨"如果改一根线会怎样"，然后用仿真验证你的想法；搜索------遇到不懂的问题先搜索10分钟，提炼关键词、整理知识库。三者循环，进步神速。

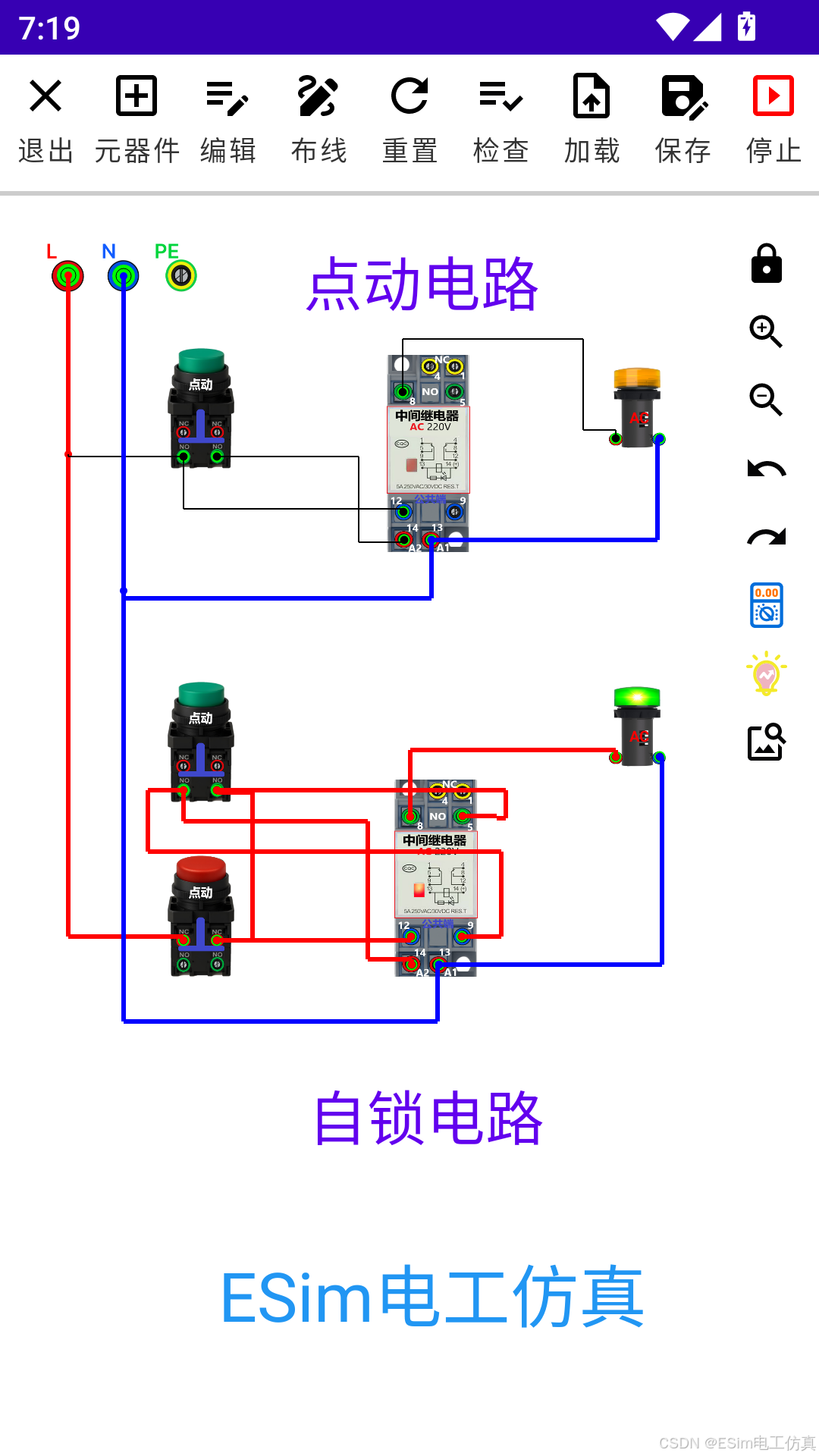

3.2 验证自锁、互锁、联锁电路

这三个"锁"是电工控制电路的三大基石，也是面试和考证的高频考点，务必分清：

名称	一句话定义	实现手段	目的
自锁	松开按钮后，接触器自己保持吸合	接触器辅助常开触点与启动按钮并联	让设备连续运行
互锁	两个接触器互相禁止，绝不允许同时吸合	把对方的辅助常闭触点串进本线圈回路	防止电源短路（正反转必备）
联锁	按规定的先后顺序动作，一步满足才允许下一步	前一级触点串入后一级回路	保证工艺流程的安全顺序

仿真练习建议 ：在ESim电工仿真中搭建"停止按钮 → 启动按钮 KM辅助触点 → KM线圈"的经典自锁回路（即"启-保-停"电路），按下启动、松开，观察电机保持运行；再拆掉自锁触点对比------一次对比，胜过十次背诵。 做完后点一次"电路检查"，确认报告零报错，这个习惯将伴随你整个职业生涯。

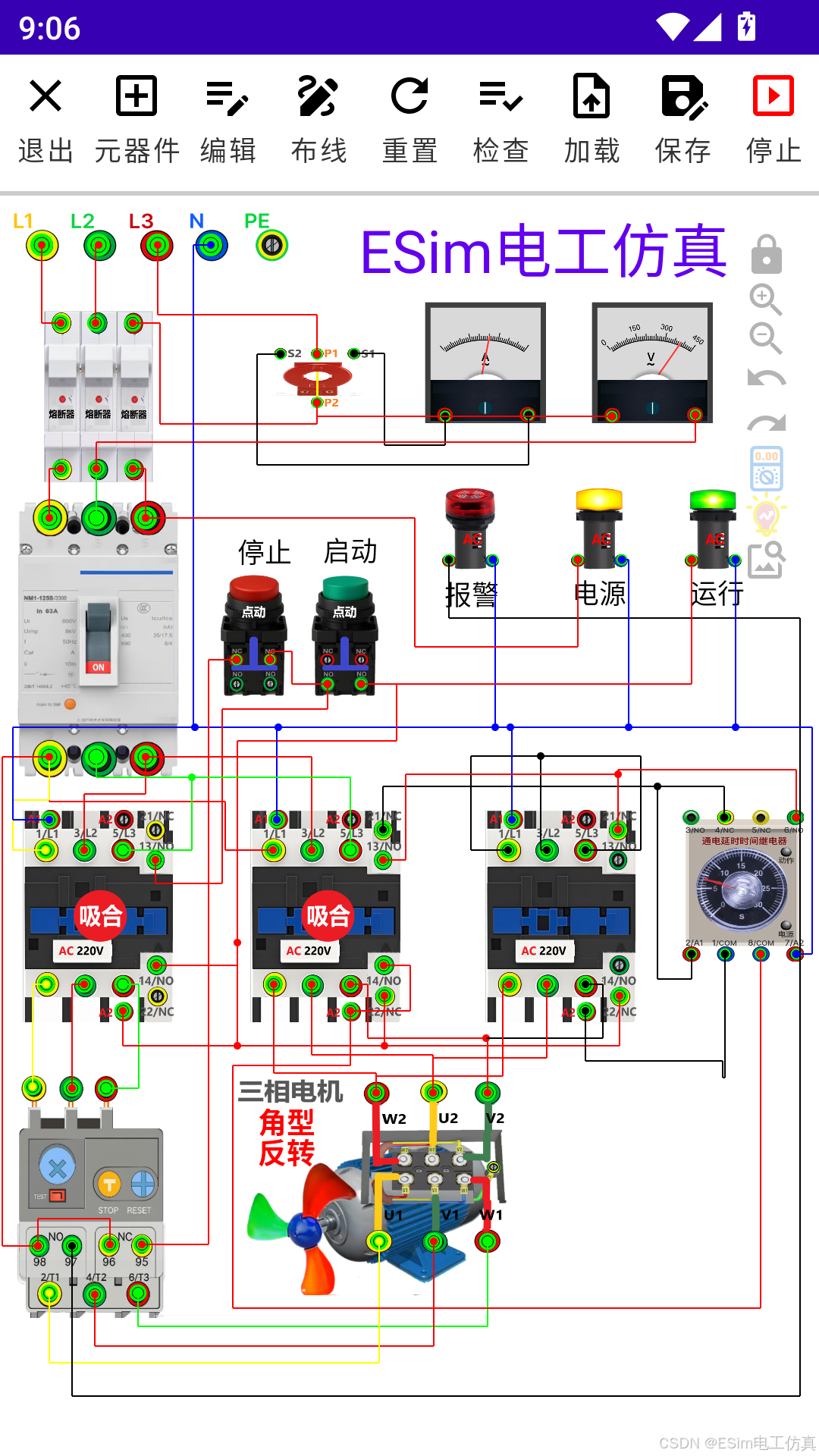

3.3 验证三相电机正反转与星三角启动电路

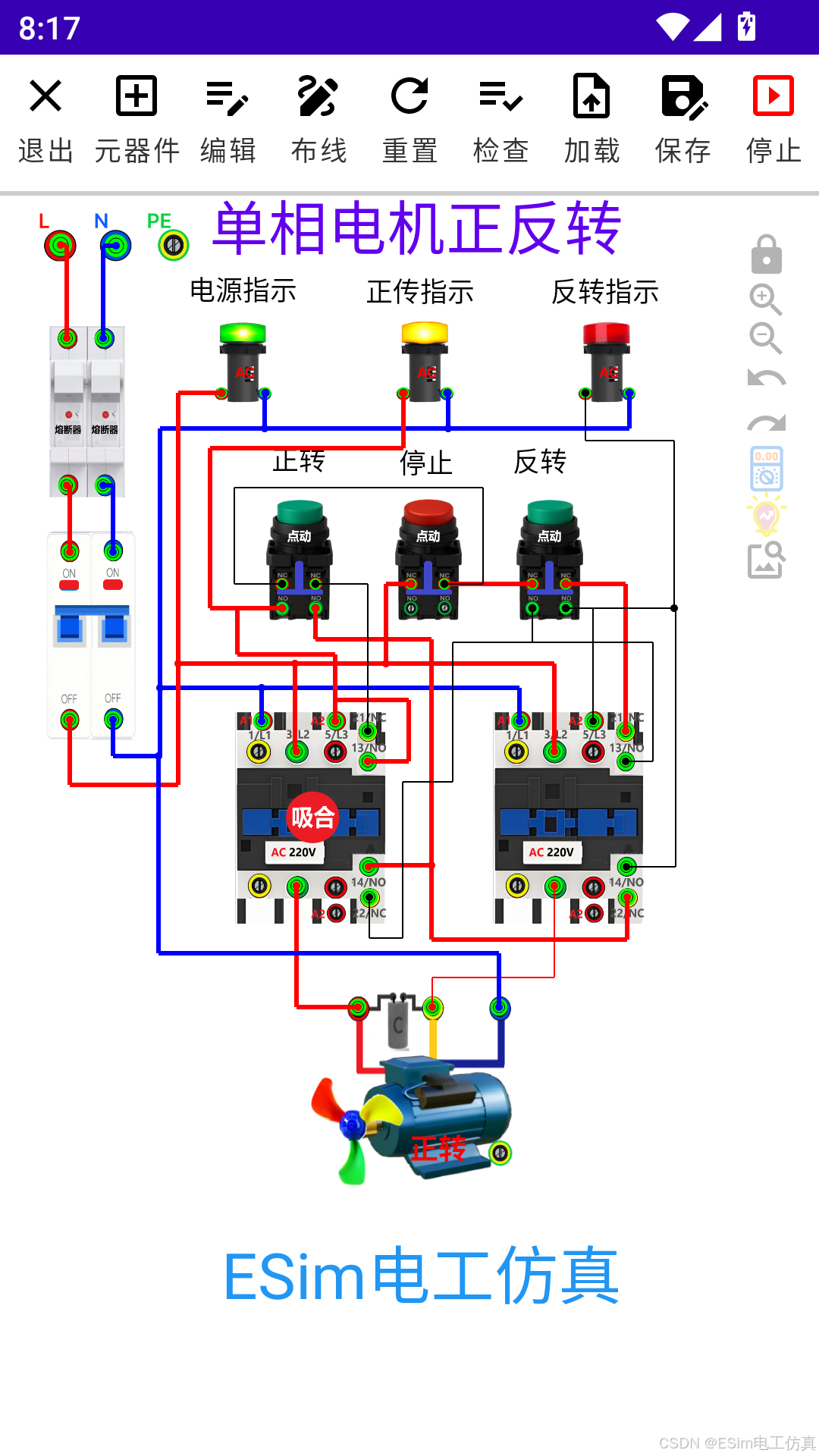

① 正反转电路

由2.4节的结论：对调任意两相，电机反转。用两个接触器KM1（正转）、KM2（反转）分别接成相序不同的主回路即可。控制回路必须满足：

KM2的常闭触点串入KM1线圈回路，KM1的常闭触点串入KM2线圈回路------电气互锁；
正反转按钮之间再加按钮互锁------双重保护。

🔴 为什么互锁是"保命"设计

若KM1、KM2同时吸合，两相电源将被直接短接，瞬间产生巨大短路电流，烧毁接触器甚至引发事故。仿真里你可以放心地"犯错"试一下同时吸合的后果------这正是仿真存在的意义。

② 星三角（Y-△）降压启动

大功率电机直接启动电流可达额定电流的 5~7 倍，冲击电网。星三角启动的思路是：

启动时：绕组接成星形Y → 每相绕组仅承受220V，电流降为1/3 → 转速起来后切换为三角形△全压运行

在仿真中观察Y→△切换瞬间的电流变化，你会对"降压启动"四个字有刻骨铭心的理解。

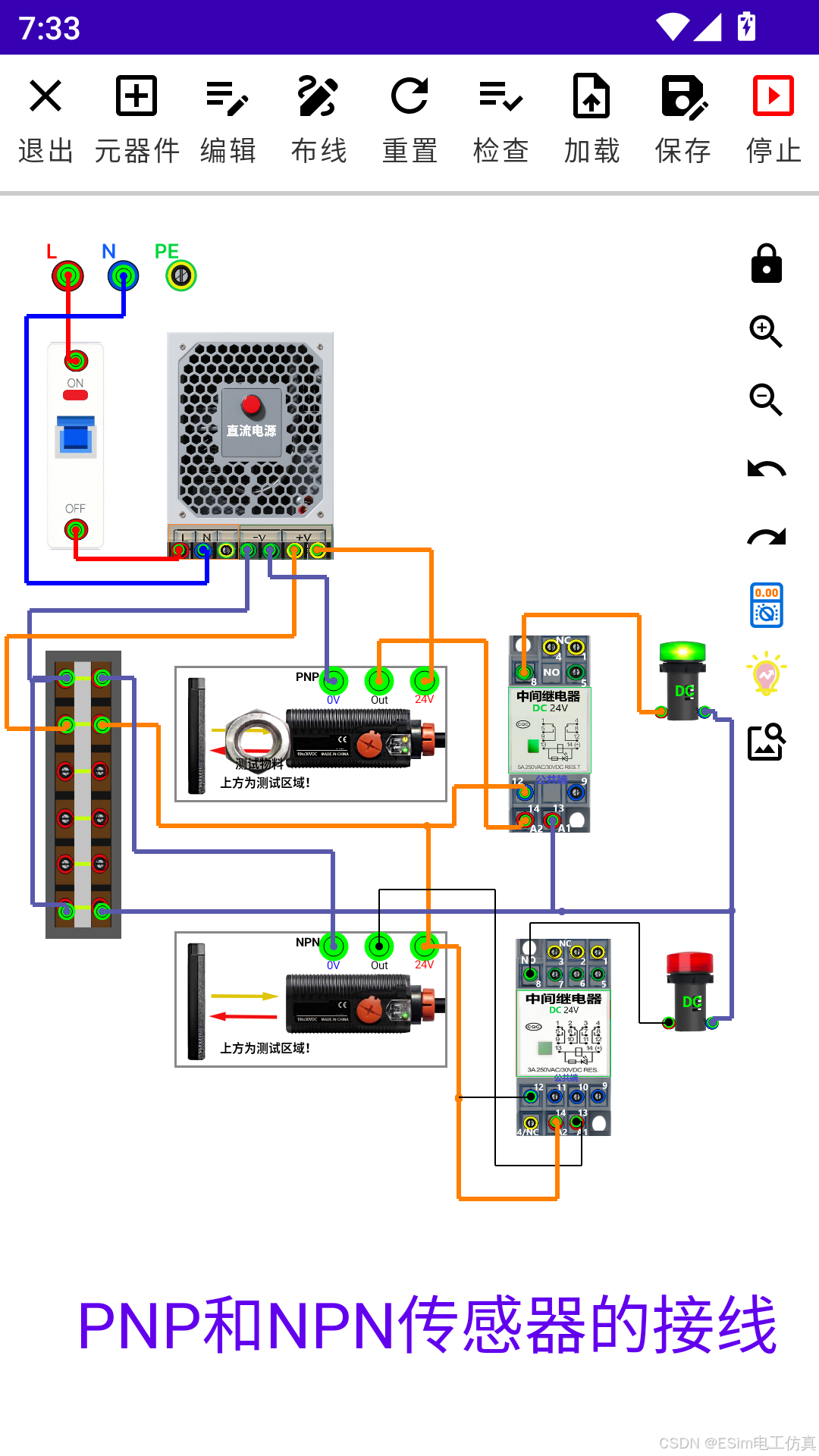

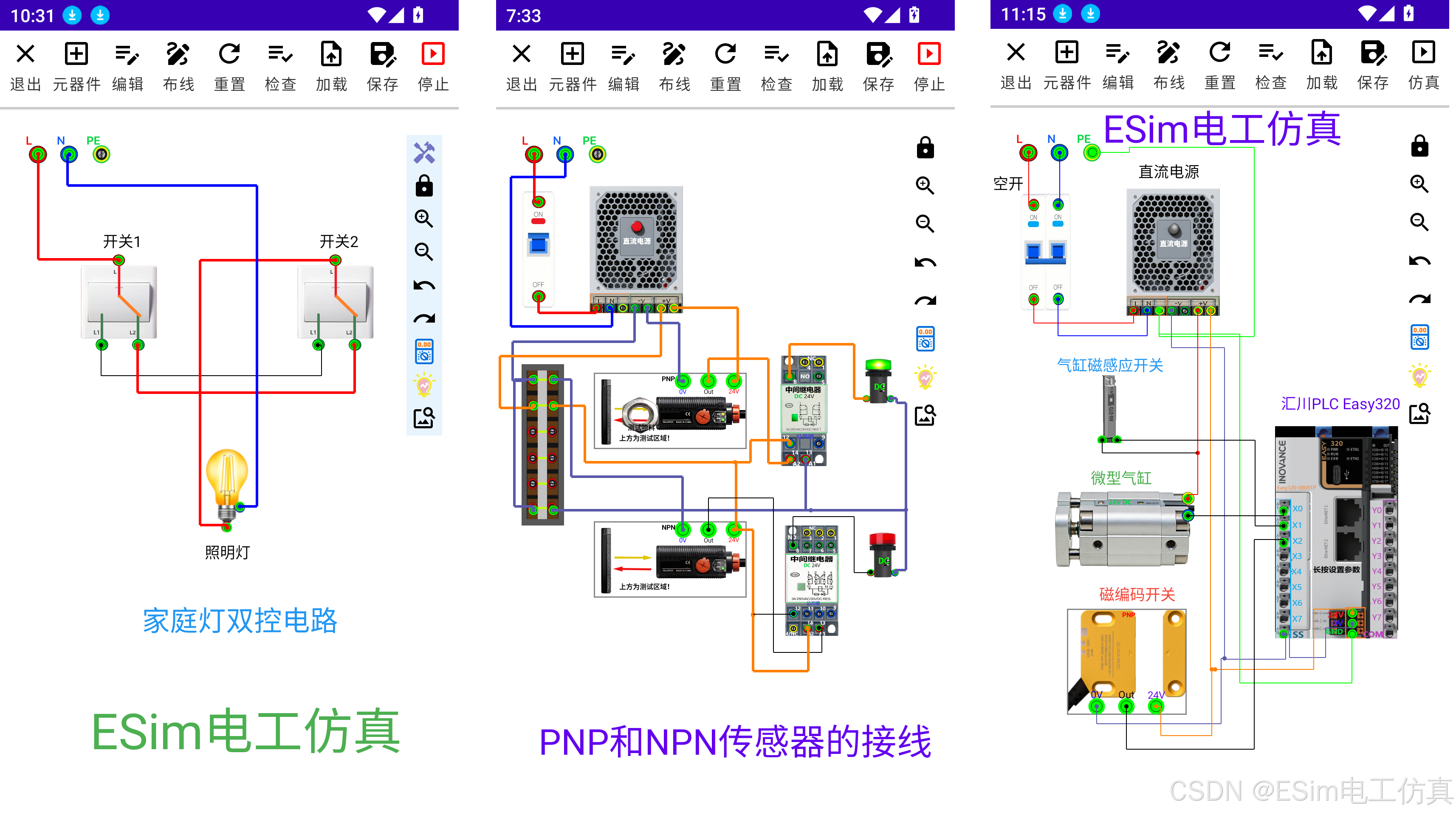

3.4 验证PNP与NPN传感器的区别

把两种传感器分别接入同一个指示灯（或PLC输入点）回路，在仿真中触发动作，直接观察电流方向：

对比项	NPN（漏型）	PNP（源型）
动作时信号线电平	输出0V（低电平）	输出24V（高电平）
负载接法	负载接在 +24V 与信号线之间	负载接在信号线与 0V 之间
电流流向	流入传感器	流出传感器
对应PLC输入	公共端接24V（源型输入）	公共端接0V（漏型输入）

仿真里接线错误不会烧元件------但在脑子里留下的正确印象，是真实的。 这正是"零成本试错"的价值。

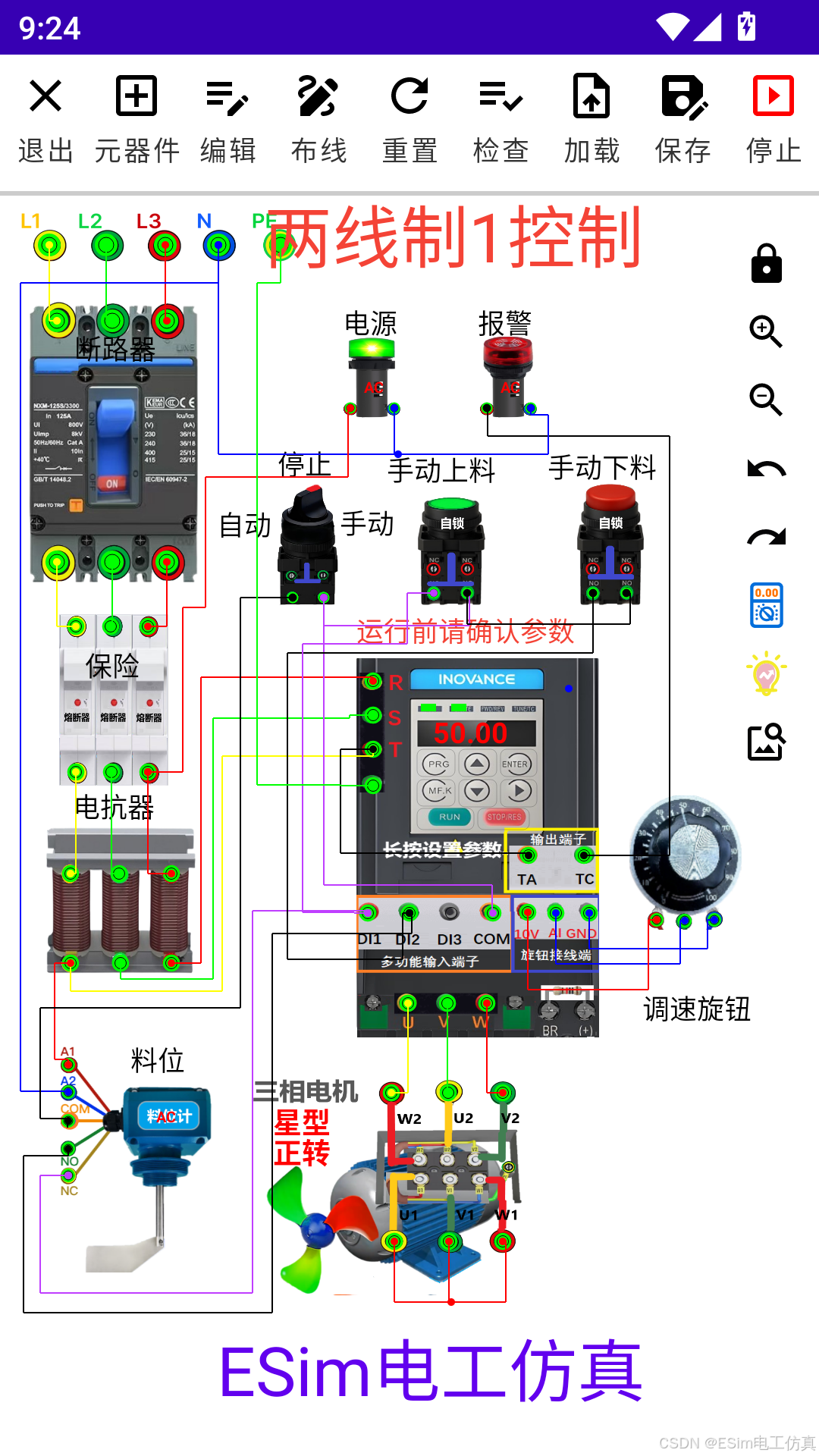

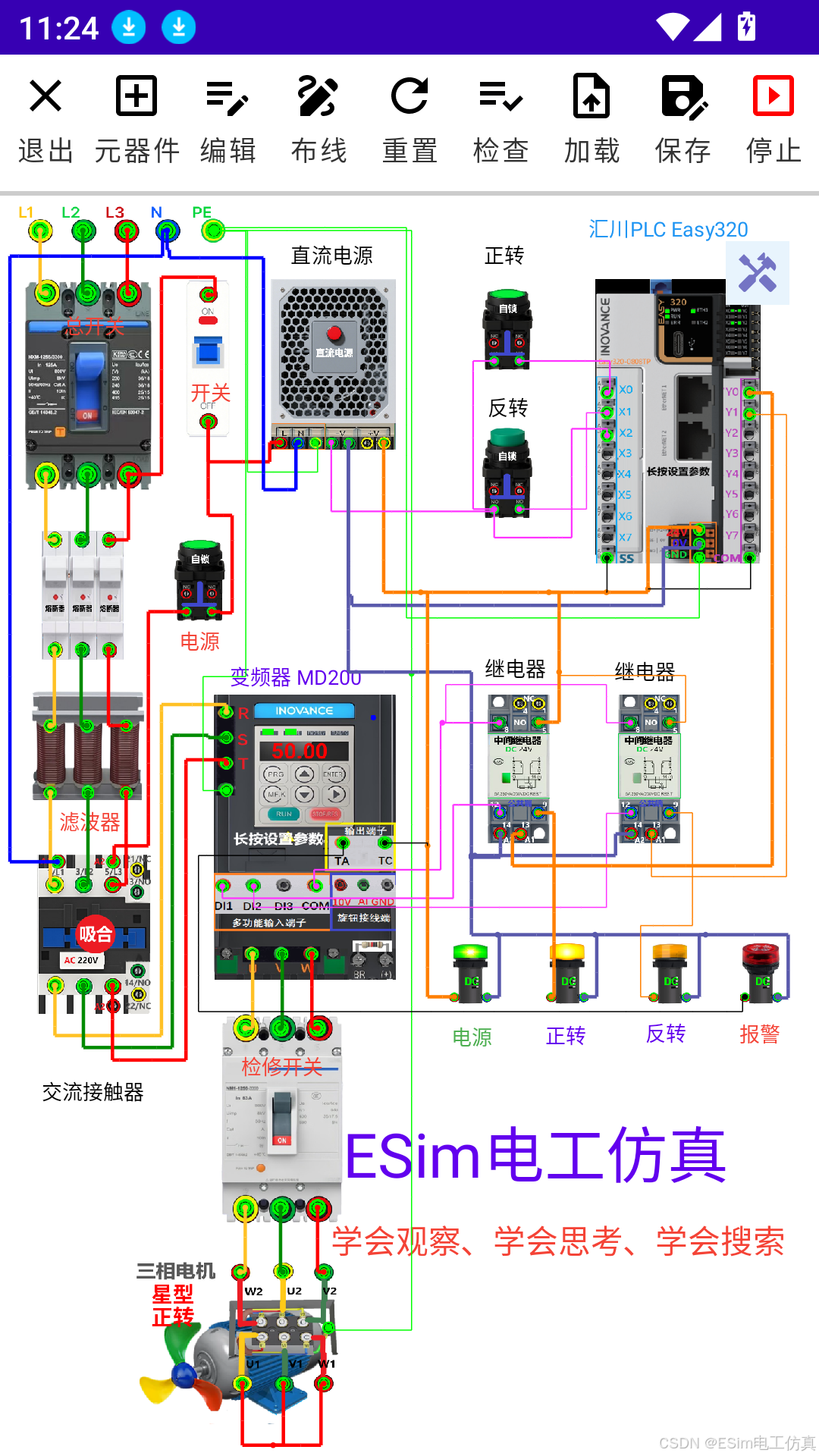

3.5 验证常用的变频器控制电路

围绕2.7节讲的外部端子控制，推荐按以下顺序逐项仿真验证：

正转/反转端子控制：DI1接正转命令、DI2接反转命令，配合参数设定，观察电机转向切换；
多段速控制：用两个DI端子组合出3~4档固定频率，体会"端子组合 = 速度档位"的思想；
电位器模拟量调速：AI端子接电位器，0~10V对应0-50Hz连续调速；
故障输出与复位：观察故障继电器触点动作，练习复位流程。

⚠️ 接线铁律

变频器的输出端（U/V/W）只允许接电机，绝不接电源；主电源只能接输入端（R/S/T 或 L1/L2/L3）。接反即炸机------这条请在仿真里牢记，到现场才不会付出真金白银的代价。

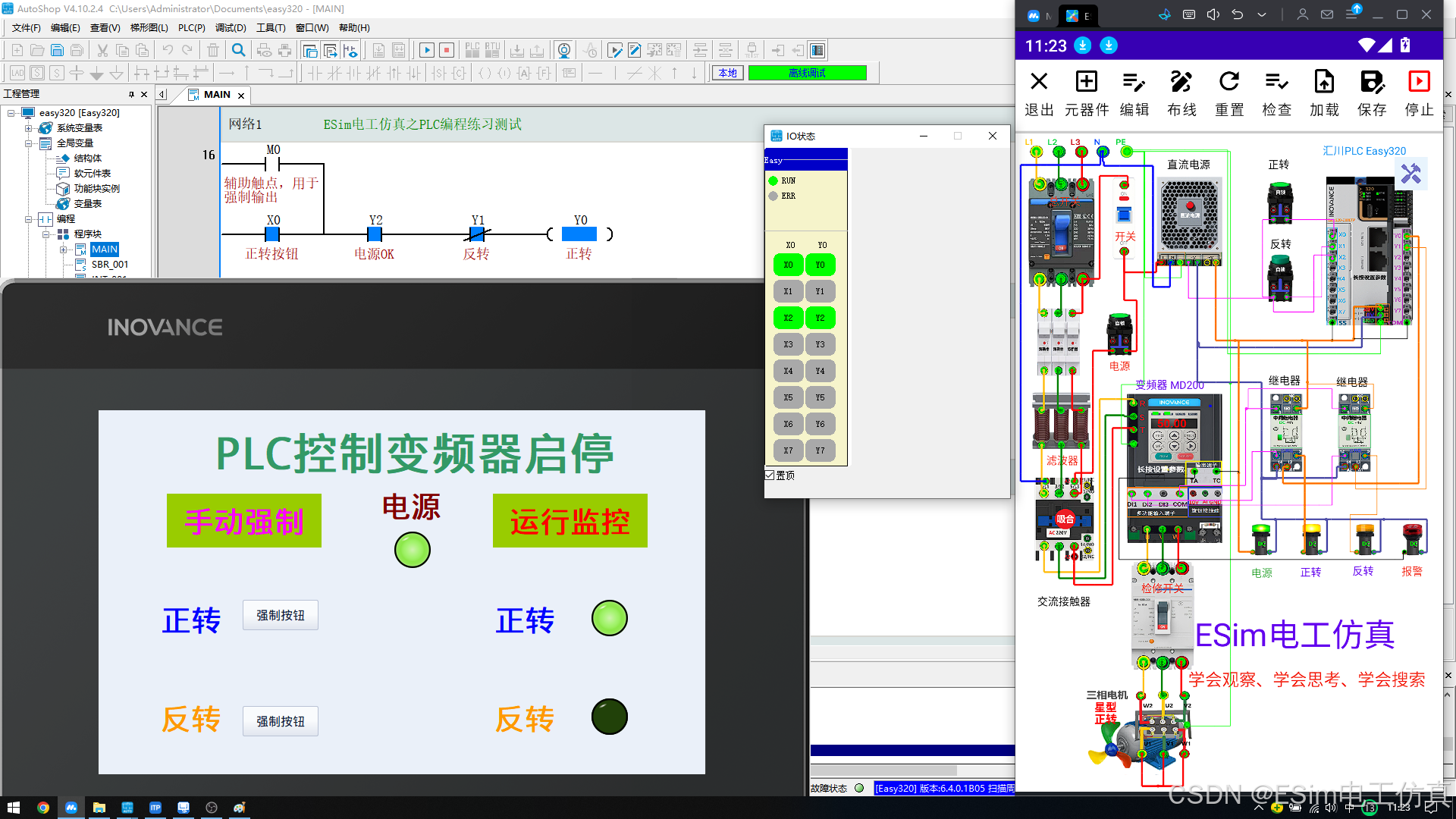

3.6 简单的PLC编程体验

完成前面的继电器电路仿真后，你已经具备了PLC的"母语基础"。入门体验推荐三步走：

梯形图版自锁：用一个常开触点（启动）并联输出线圈自己的触点，串一个常闭触点（停止），驱动一个输出线圈------这正是3.2自锁电路的软件翻版；
加入定时器：按下启动后延时5秒电机才运行，体会"时间继电器"的程序化；
正反转程序：用程序实现正反转互锁，对比硬接线互锁，理解"软互锁 + 硬互锁"双保险。

当你发现曾经需要一堆继电器才能实现的功能，现在几行梯形图就能完成，你就真正跨进了自动化的大门。

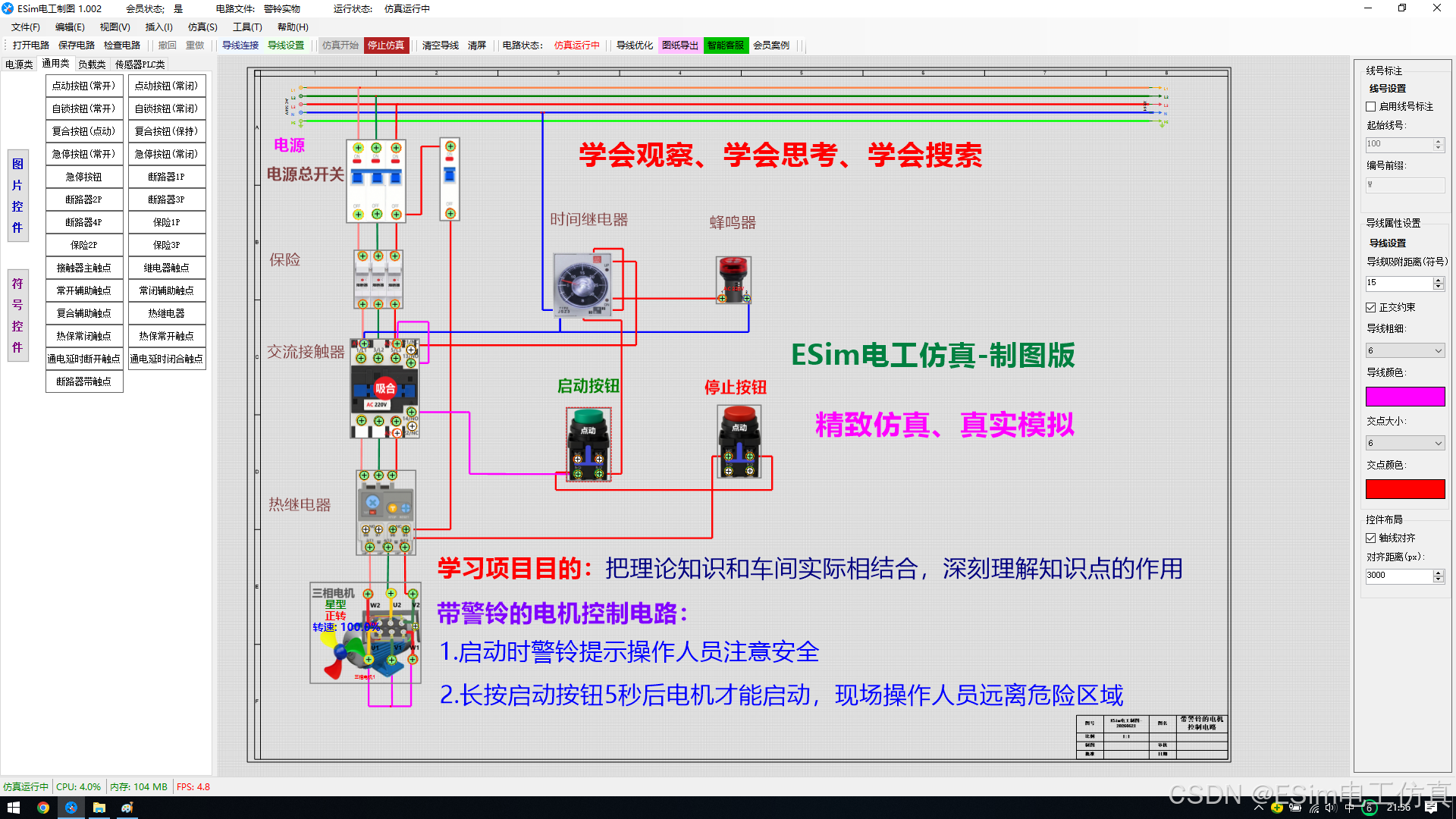

四、利用ESim电工仿真练习完整工控项目

元件会了、电路通了，最后一步：把知识串成"项目"。项目思维 = 需求分析 → 方案设计 → 选型 → 制图 → 接线 → 调试。

五、总结：写给每一位学习者

目标 + 试错 = 成功

人的智商其实都差不多，我们都一样有目标、有梦想。真正的区别在于：每个人的试错成本不一样。 还记得第二部分的四大痛点吗？怕触电、没有试错成本、理论脱节、低水平重复------它们环环相扣，根子就在"错不起"三个字上。特别是家庭条件不好的朋友，现实中几乎没有试错成本------接错一根线烧一台电机、炸一块变频器，可能就是几个月的工资，因此畏手畏脚，只能做简单重复的工作，成功的道路格外艰难。

而仿真的意义正在于此：它把试错成本降到了零。 在ESim电工仿真里，你可以放心地接错线、大胆地尝试各种方案、反复地验证每一个"如果这样会怎样"------所有的错误都免费，所有的经验都真实。当错误不再昂贵，成长就不再奢侈。

学会观察、学会思考、学会搜索，同时善用工具软件为学习和工作服务。

愿ESim电工仿真，成为你人生正反馈循环的第一块基石。加油！
