介绍一款手机电工仿真软件(图文)

ESim电工仿真APP的功能和作用

ESim 电工仿真安卓版 APP 是一款专为电工技能学习、职业教育教学及工程实践训练而设计的专业级手机电工仿真软件。该应用基于电工基础构和相关工控理论构建虚拟实训环境，全面覆盖从基础低压配电到工业自动化控制的典型应用场景，致力于打通"理论学习---仿真实操---故障排查"三位一体的能力培养闭环。

软件面向职业院校学生、电工初学者、电气工程技术人员及工控爱好者，支持在 Android 手机或平板设备上进行零风险、低成本的电路搭建、动态仿真与交互式操作。用户可在移动终端上完成包括元器件选型、电气接线、通电测试、万用表测量、异常诊断等全流程电工实操任务，高度还原真实作业场景。

目前，90% 以上的核心功能与工业级控件已免费开放，涵盖接触器、继电器、断路器、按钮开关、三相电机、指示灯、热继电器等基础元件，以及汇川 Easy320 PLC、MD200 变频器、PNP/NPN 光电/接近传感器、安全继电器等国产主流工控设备，深度适配本土技术生态，助力国产化人才培养。

此外，ESim 电工仿真APP 内置低压电工特种作业实操考试标准题库，提供原理图解析、布线指导、仿真验证与错误反馈机制，是电工考证备考的理想辅助工具。同时，其智能故障模拟系统可精准复现短路、断路等常见问题，并结合虚拟万用表实现交互式排故训练，显著提升用户的问题分析与解决能力。

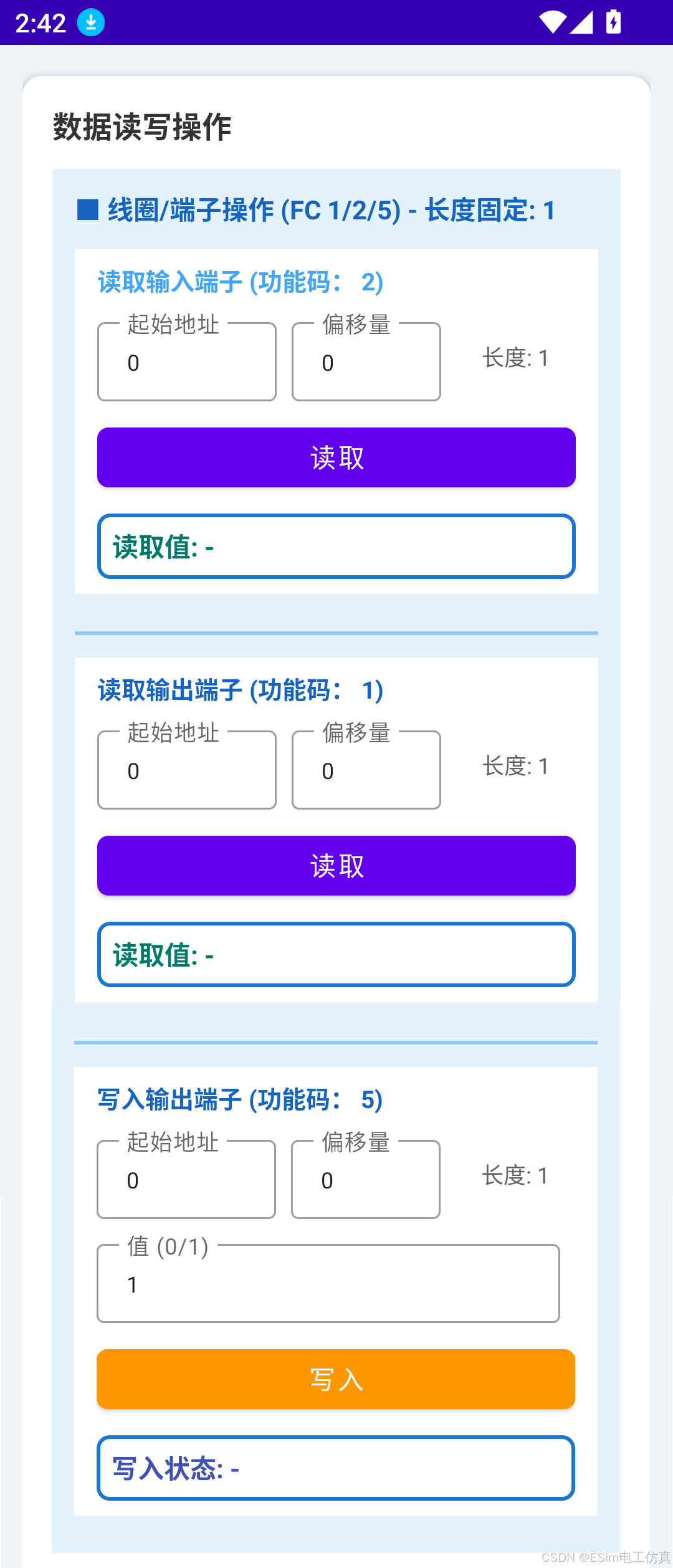

ESim电工仿真APP还内置了智能水箱等智能控件用来帮助大家进行项目的模拟和实训练习，积累项目经验；内置了电路示教功能，用来进行电工教学或者电气动画制作或者工作汇报PPT的动画制作；内置了电气原理图的模拟仿真功能，这样帮助大家理解复杂的电路图和进行电路验证；内置了众多安全电路控件，帮助我们理解安全电路，可以用来教学或者安全培训；内置了ModBudTCP调试客户端，方便我进行PLC或者设备的调试，以及相关的学习。

作为连接理论知识与工程实践的桥梁，ESim 电工仿真安卓版不仅满足个人自学需求，也广泛适用于课堂教学演示、企业岗前培训及远程技能提升，真正实现"随时随地，掌上实训"的高效学习模式。

ESim电工仿真APP的电路介绍

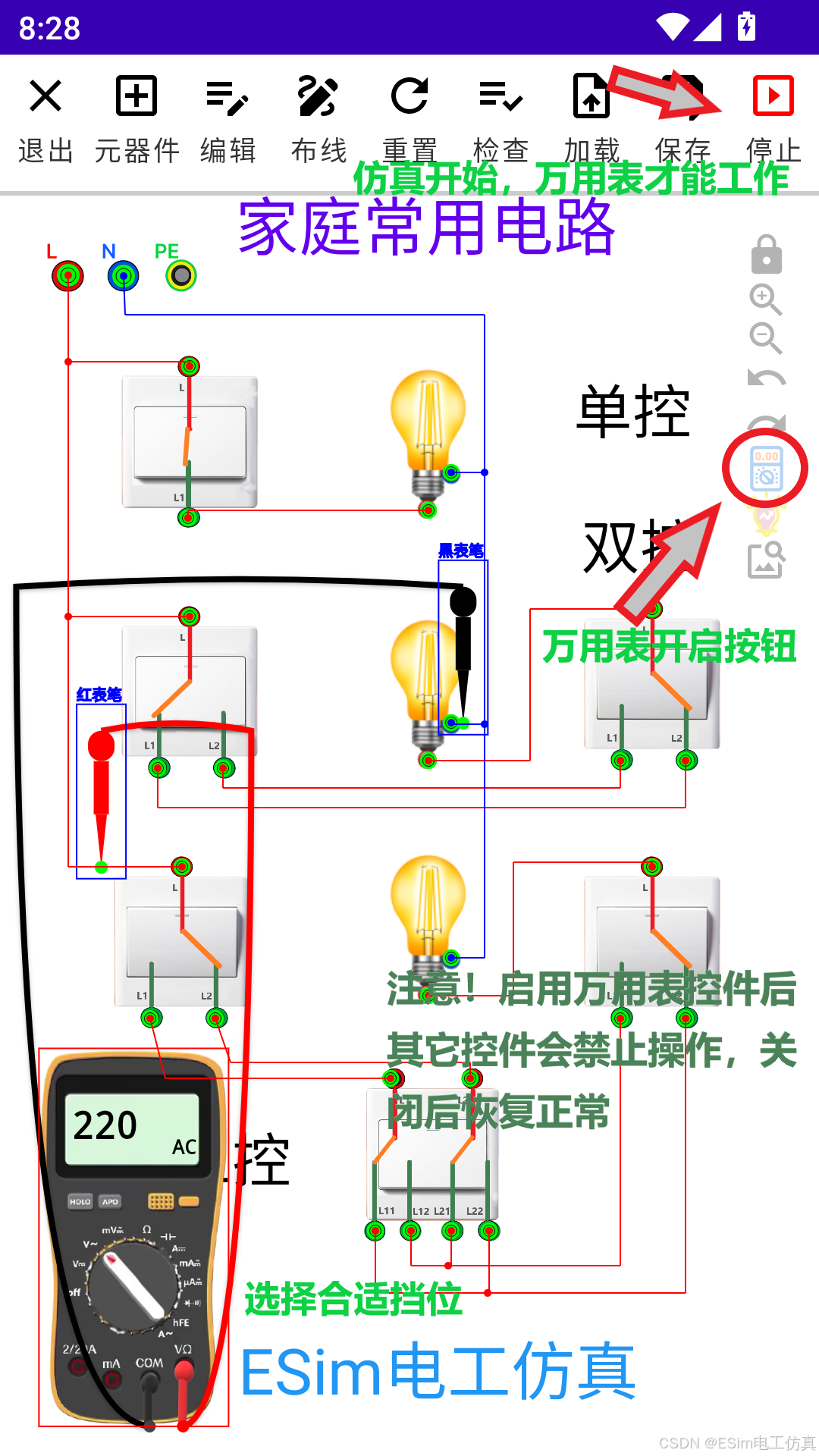

家庭电路

灯控制电路、包含常见的双控和三控等等

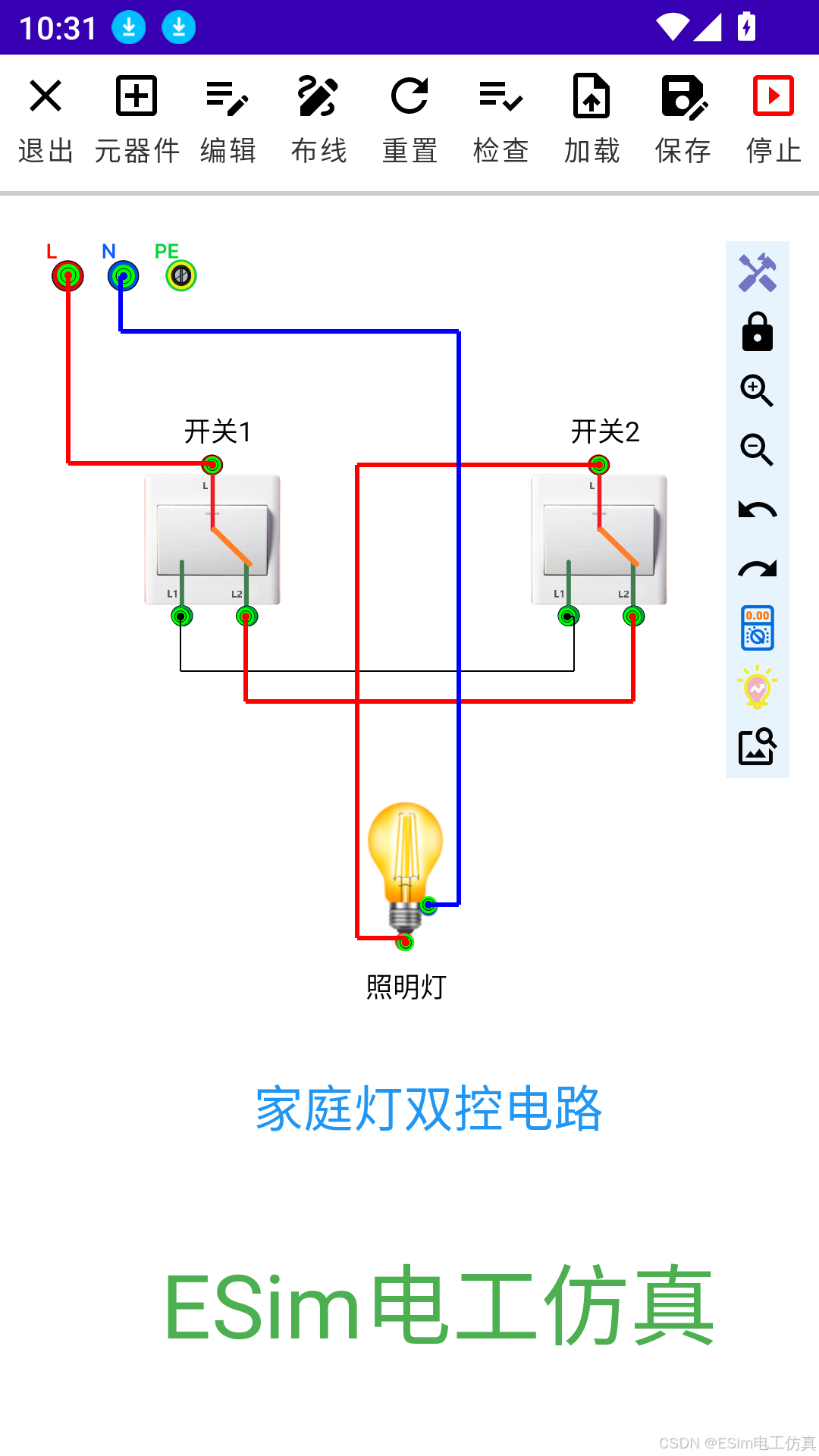

灯双控电路

使用两个双控开关实现两地控制同一灯具，适用于楼梯间、走廊等场景，用于训练中点连线原则与双控逻辑。

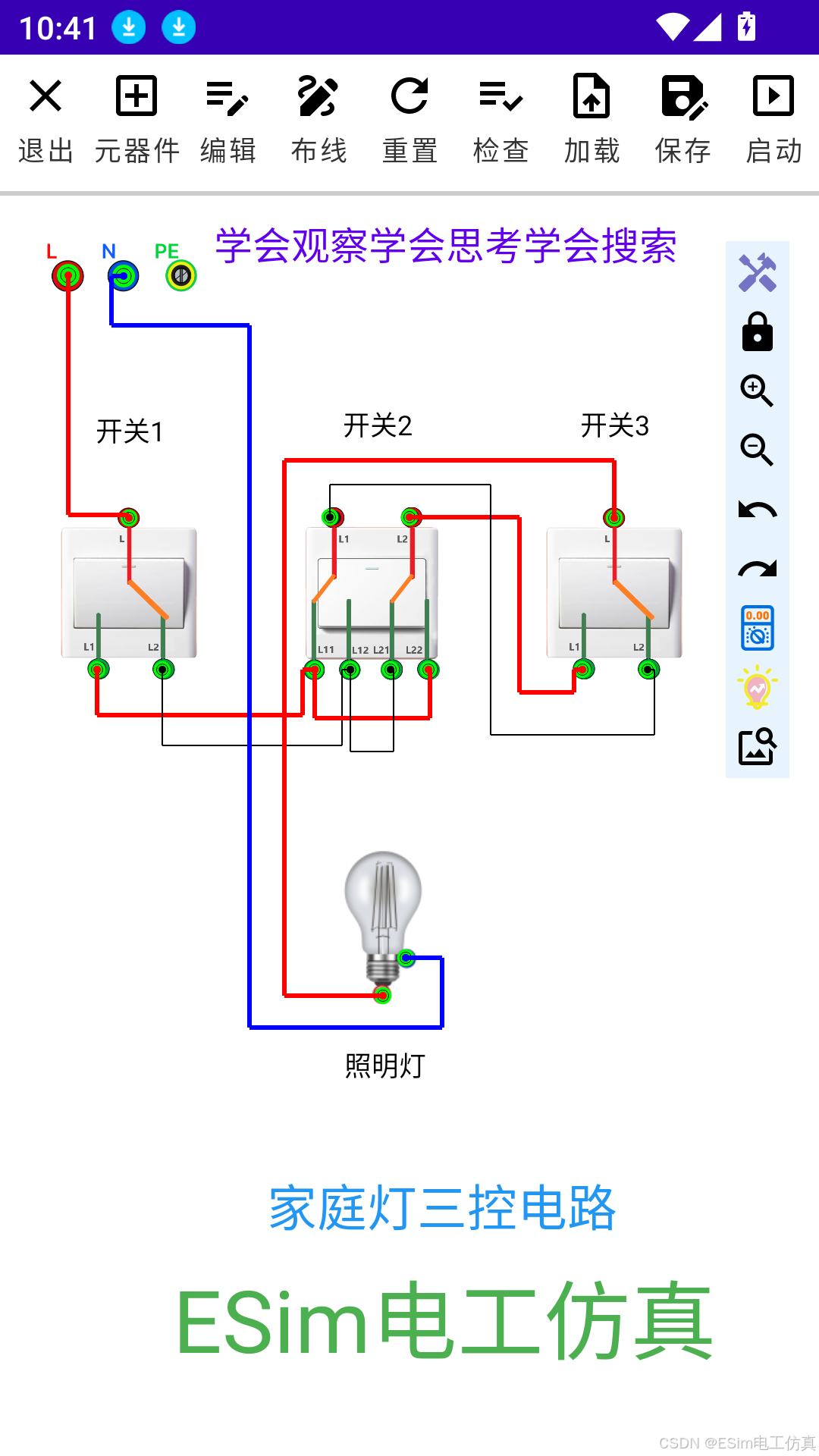

灯三控电路

在双控基础上增加多控开关，实现三个位置对同一灯具的控制，强化复杂多控电路的接线与逻辑理解。

工业控制电路

常用控制电路

手动和自动

通过转换开关实现本地按钮控制与自动信号（如液位、时间）互锁切换，体现工业灵活性。

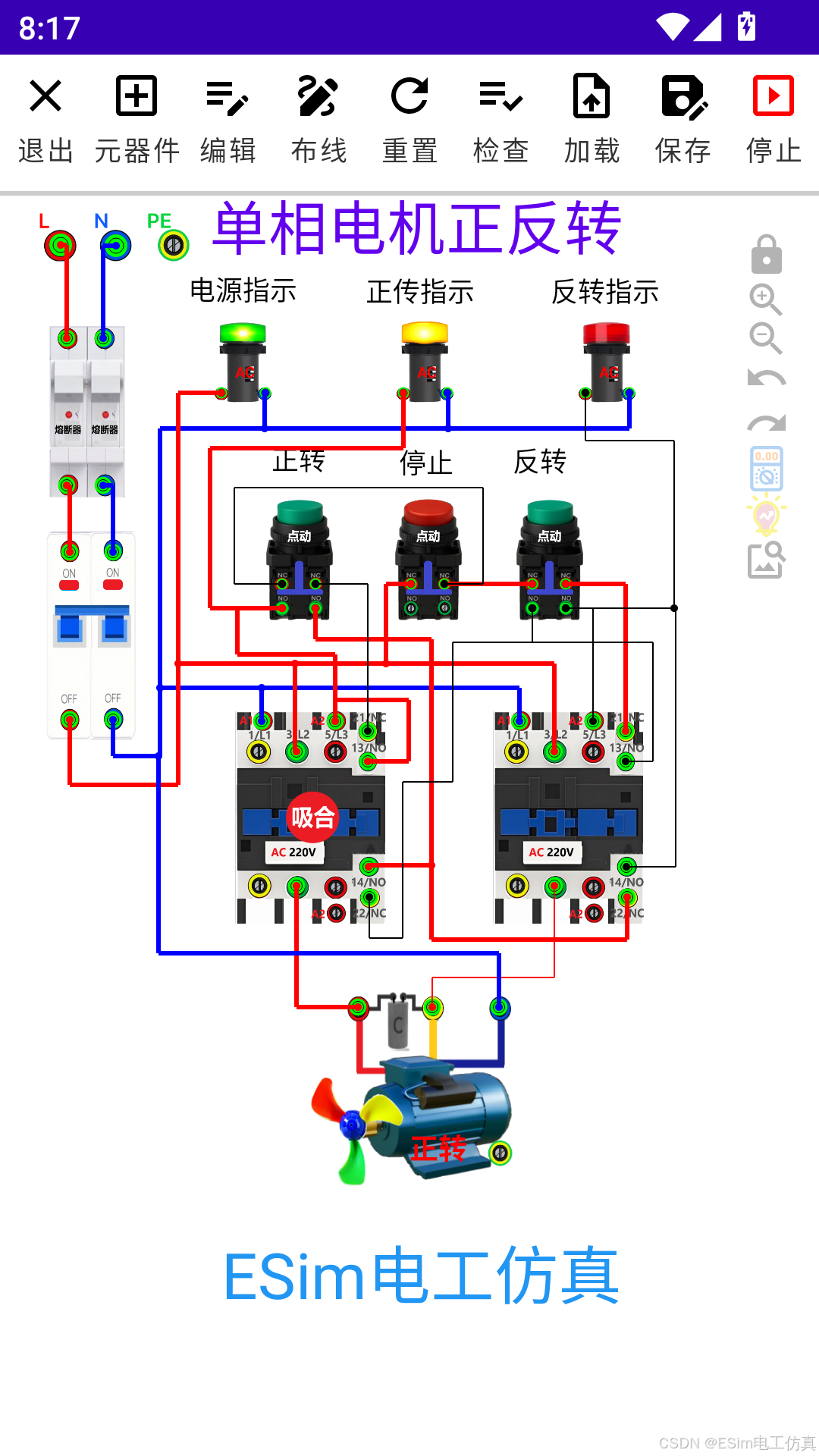

单相电机控制

涵盖单相异步电动机启停、电容接线与基础保护逻辑，适用于家电与小型设备控制教学。

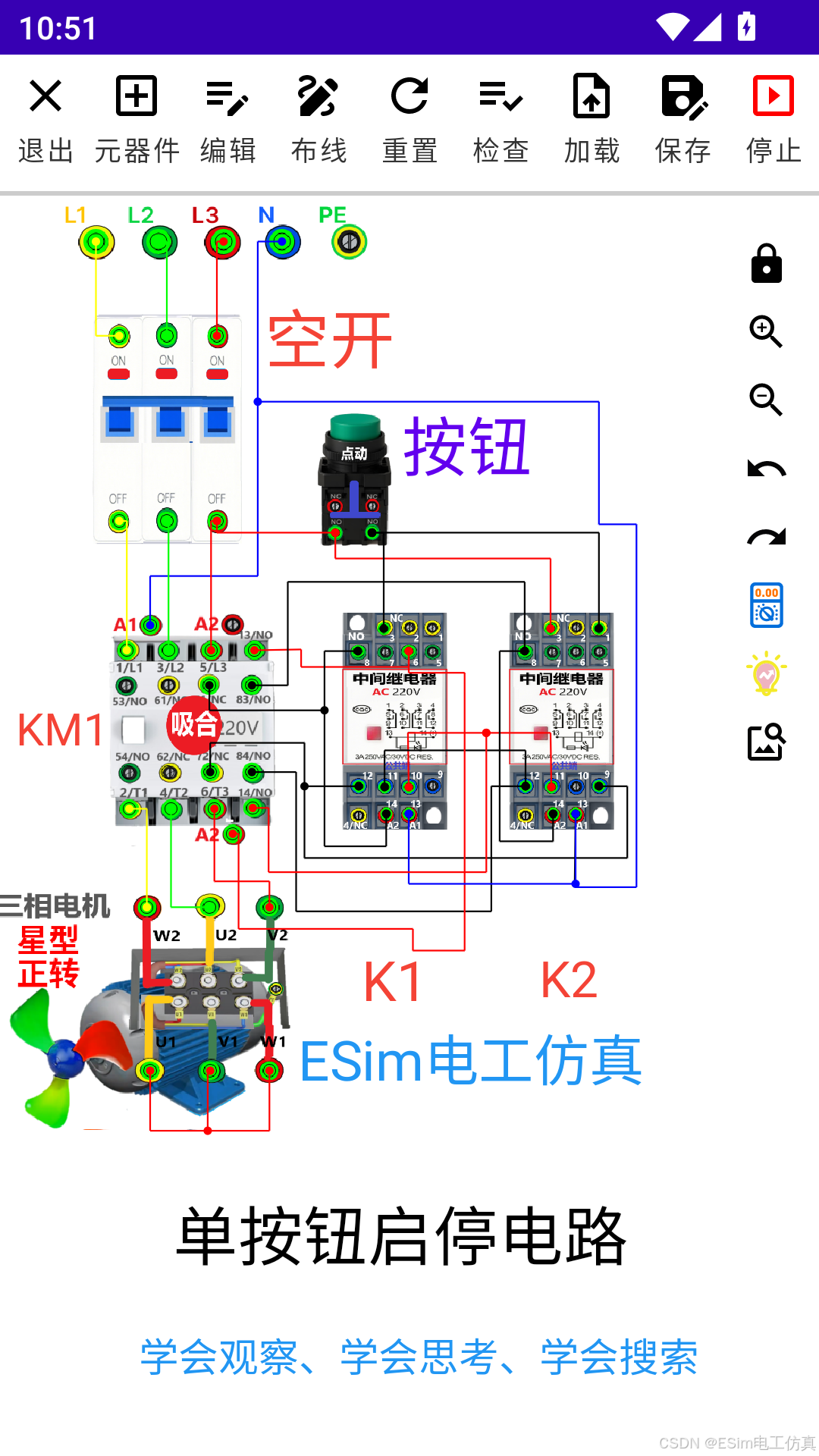

单按钮启停电路

用一个按钮来控制电机的启动和停止。

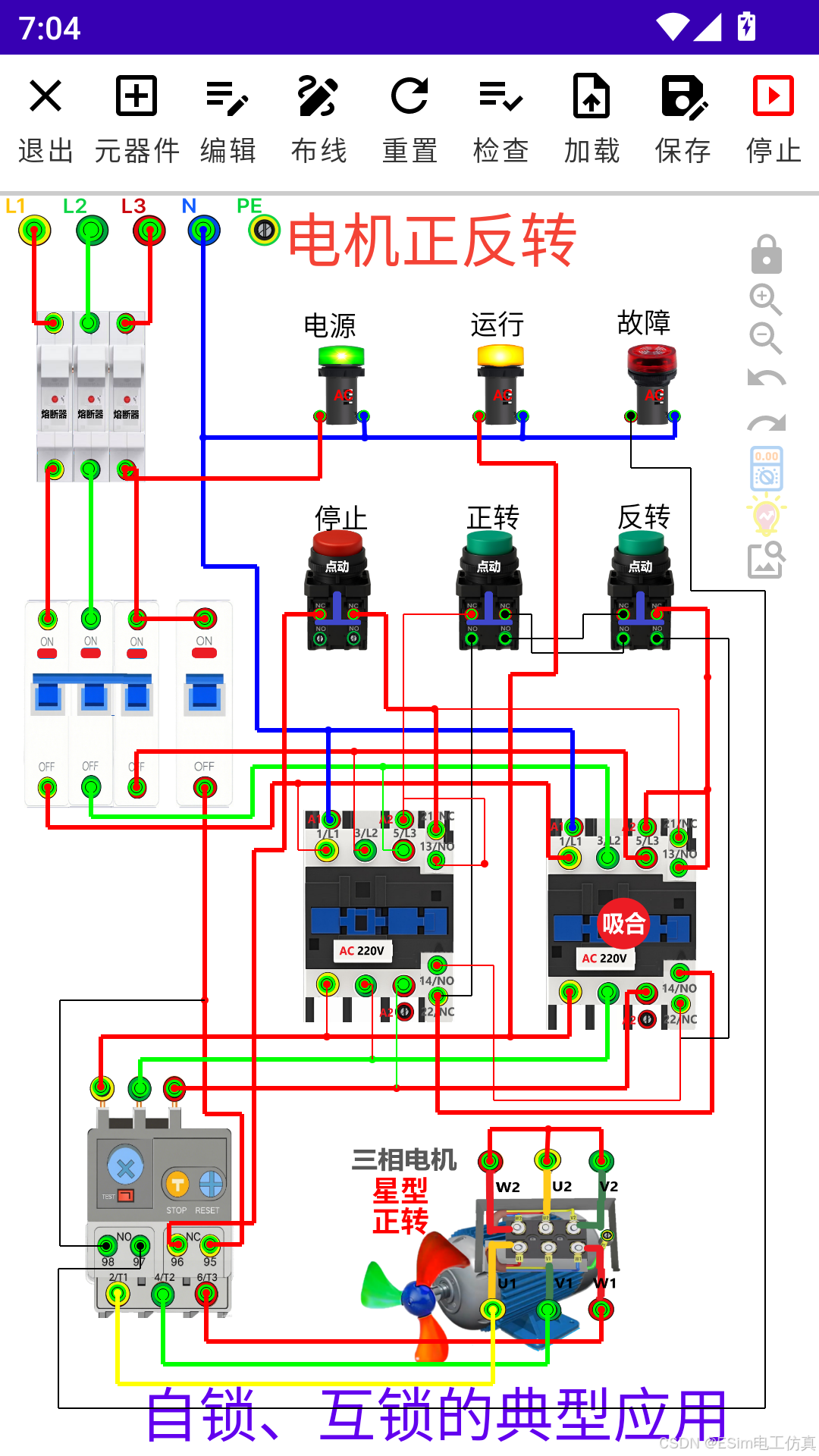

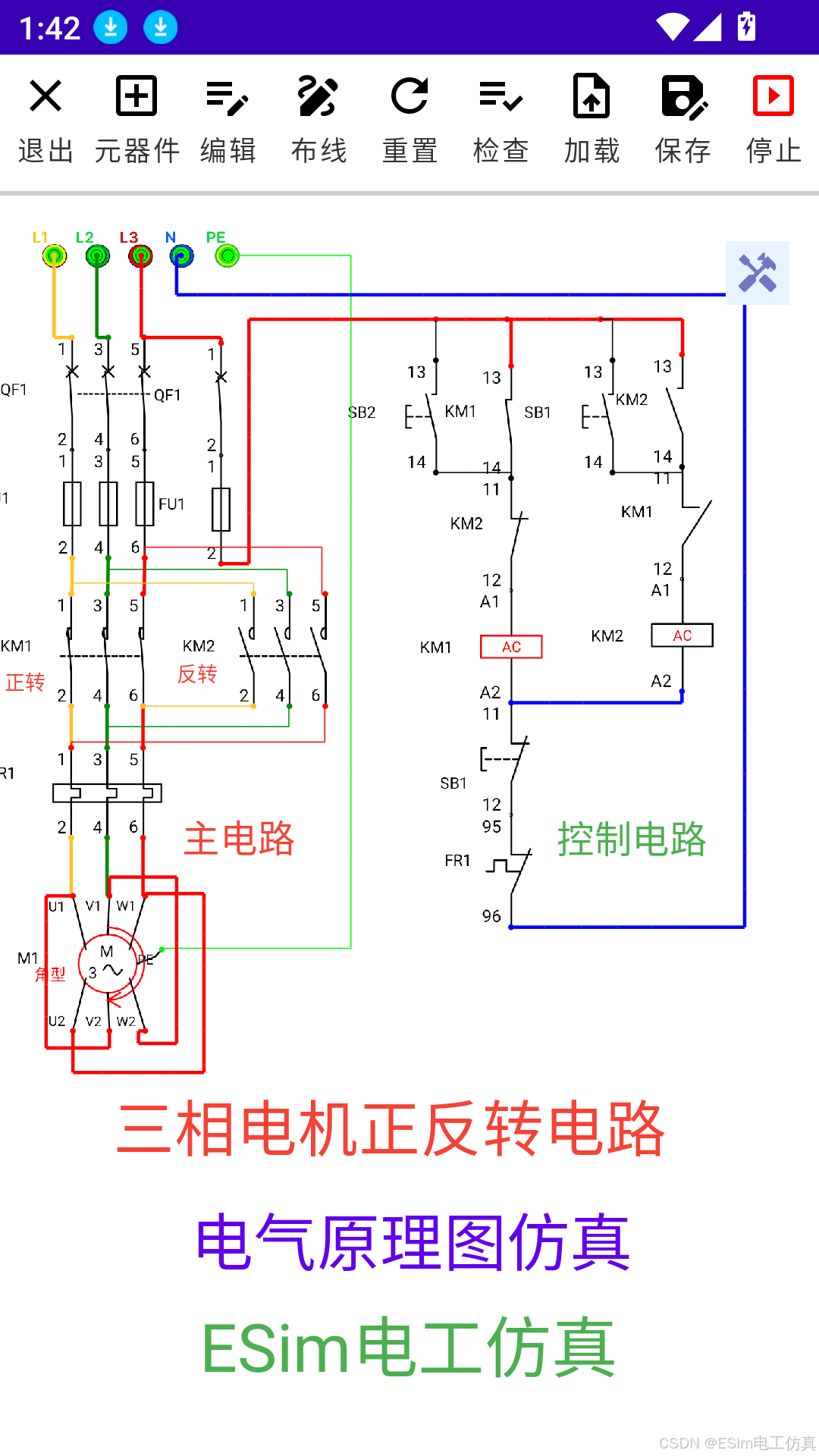

三相电机正反转

双接触器主回路换相，配备电气互锁（辅助常闭触点），防止相间短路。

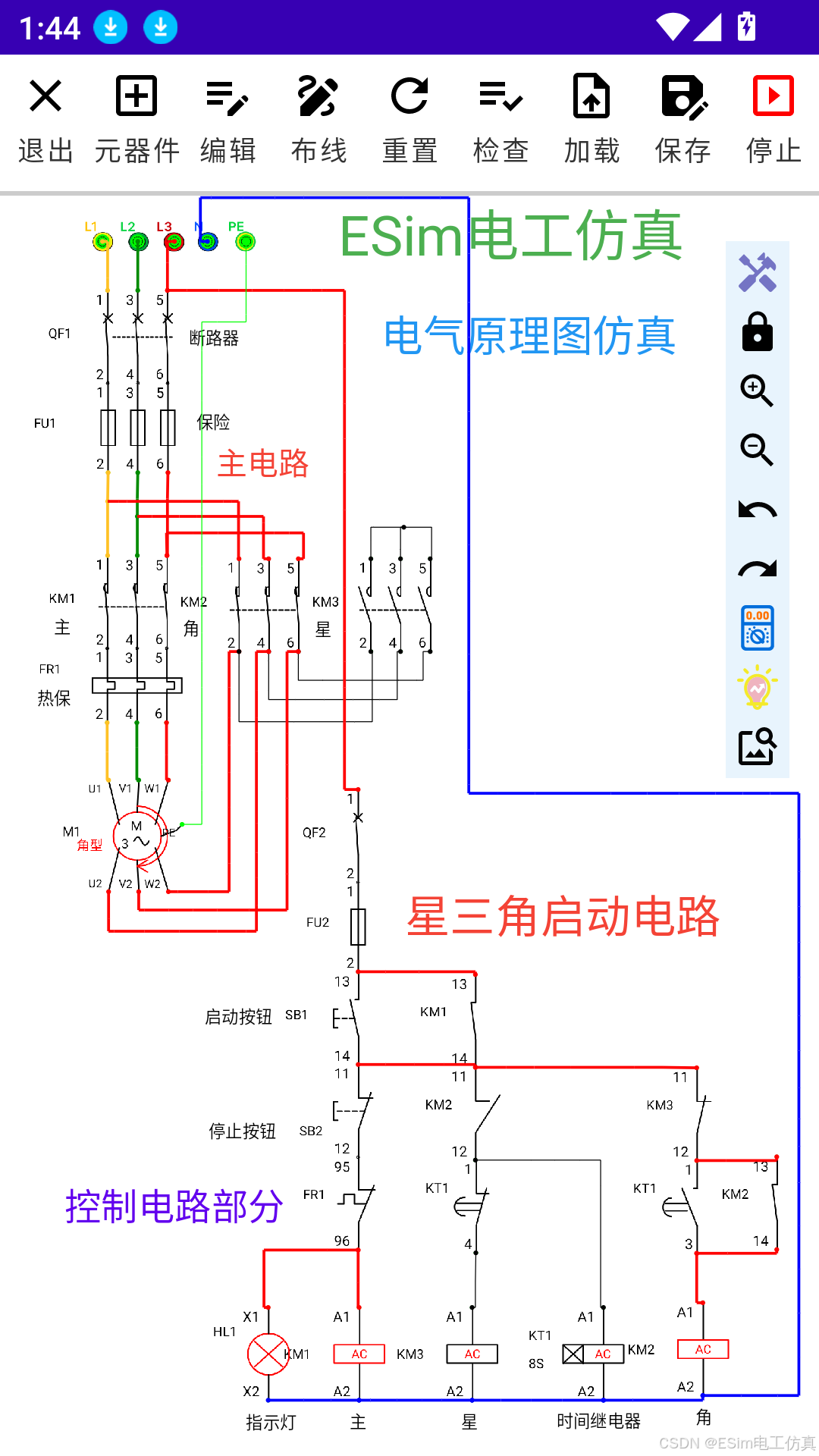

三相电机星三角启动电路

通过时间继电器控制接触器切换，实现星形接法降压启动、三角形接法额定运行，解决大容量电机启动电流过大问题。可设置延时参数，观测启停阶段电参数变化

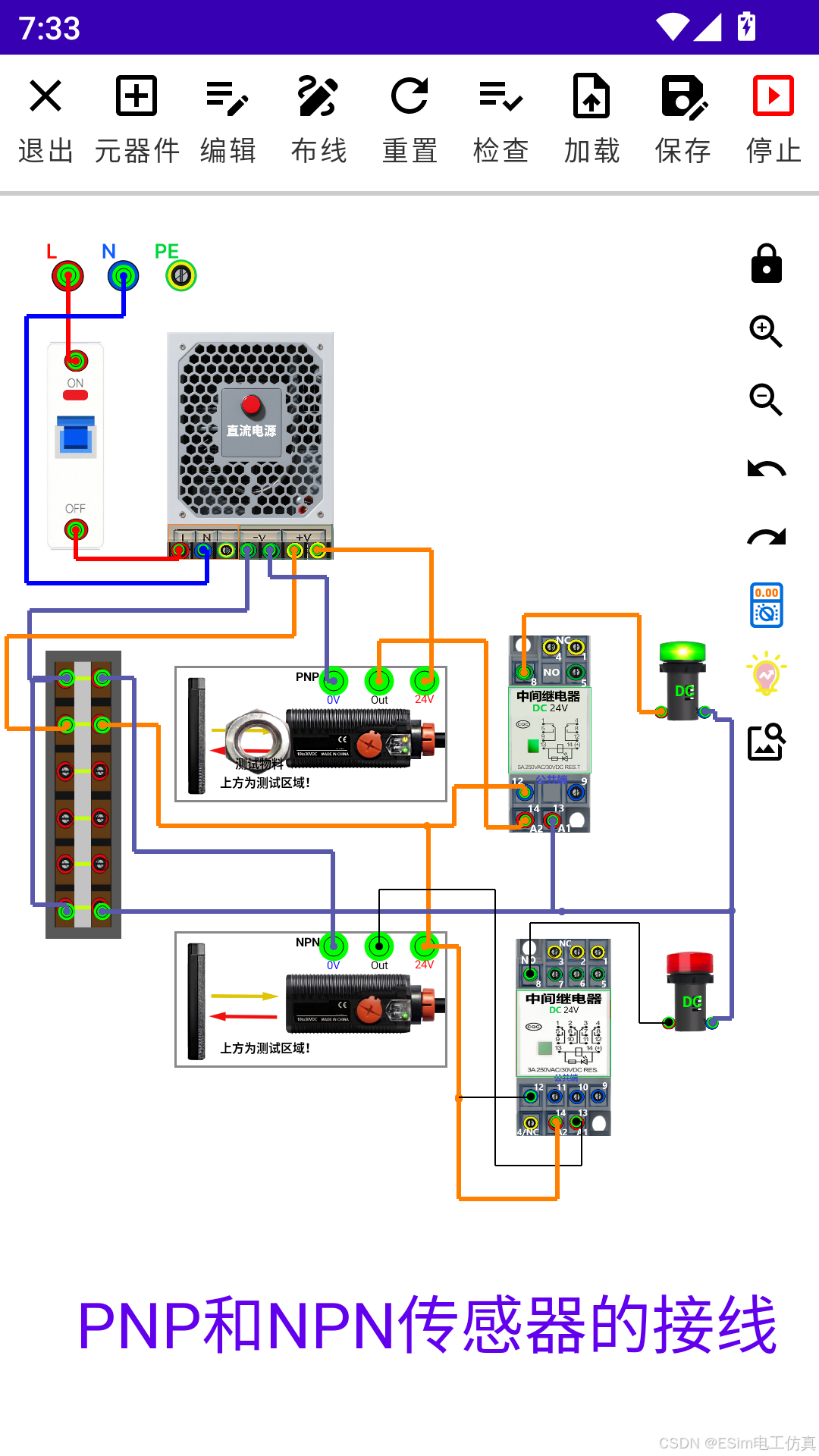

PNP、NPN等传感器的接线和区别

提供 PNP/NPN 型接近开关、光电开关、限位开关等控件，通过对比接线与负载差异，理解与 PLC 输入模块的匹配关系及故障影响。

变频器控制电路

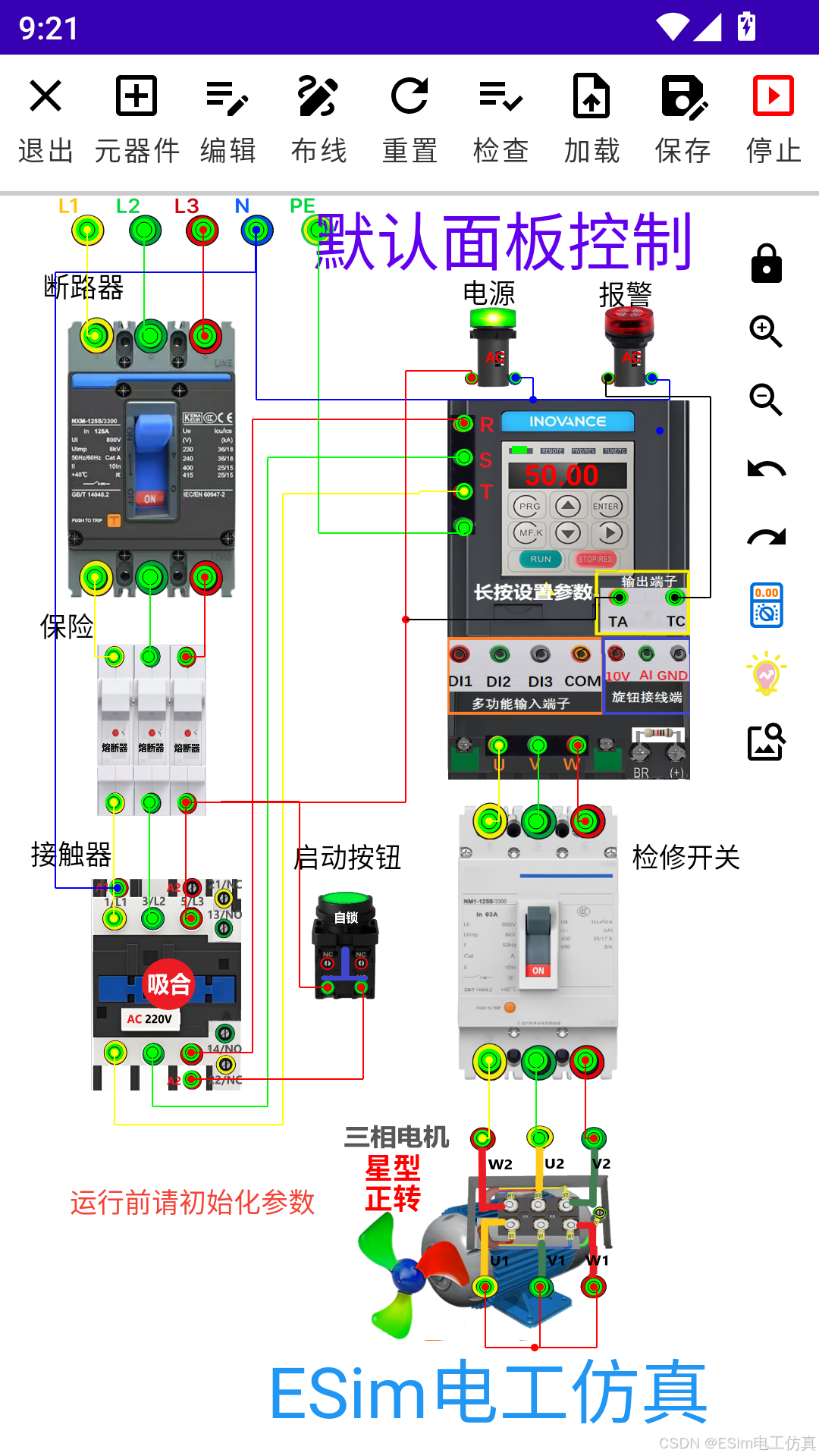

默认面板控制

支持汇川 MD200 变频器面板启停、反转与旋钮/按键调速，用于基础变频器操作入门。

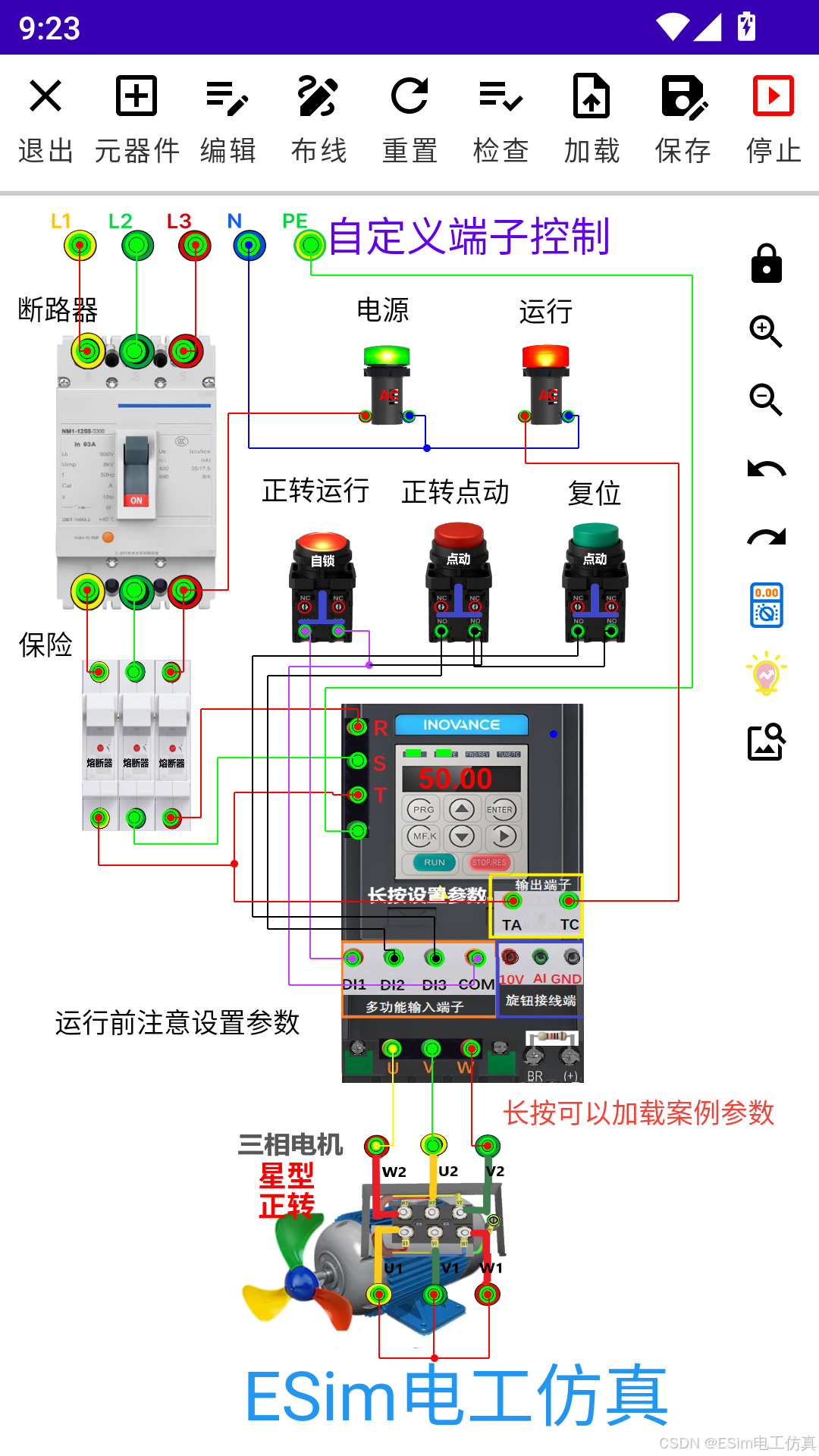

自定义端子控制

通过自定义数字量输入端子实现外部启停、正转/反转控制，结合参数设置模拟远程控制方案。

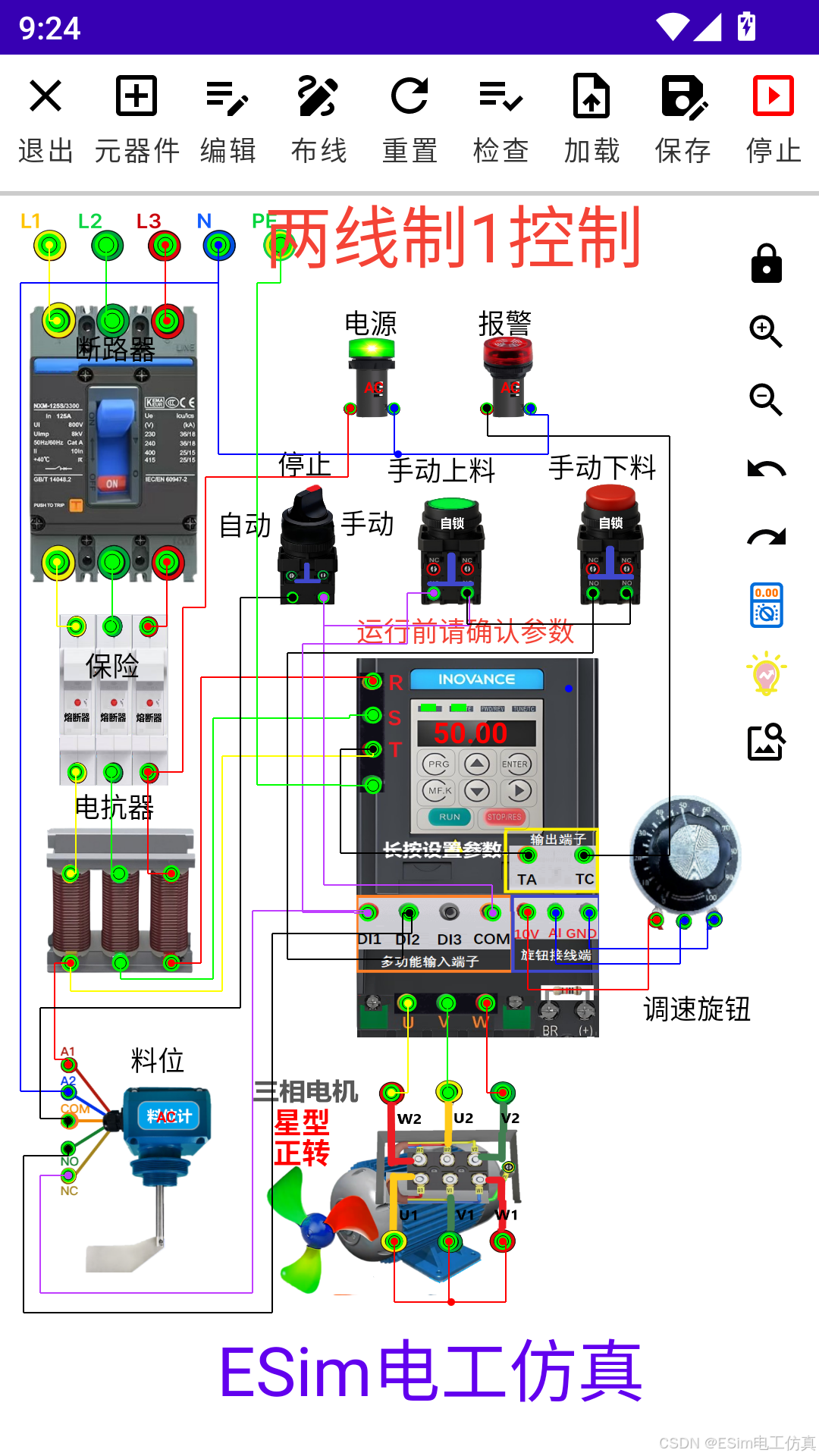

两线控制

支持官方推荐的两线式模式1/2，通过单一端子组合实现启停与保持逻辑，适用于简单远程控制场景。

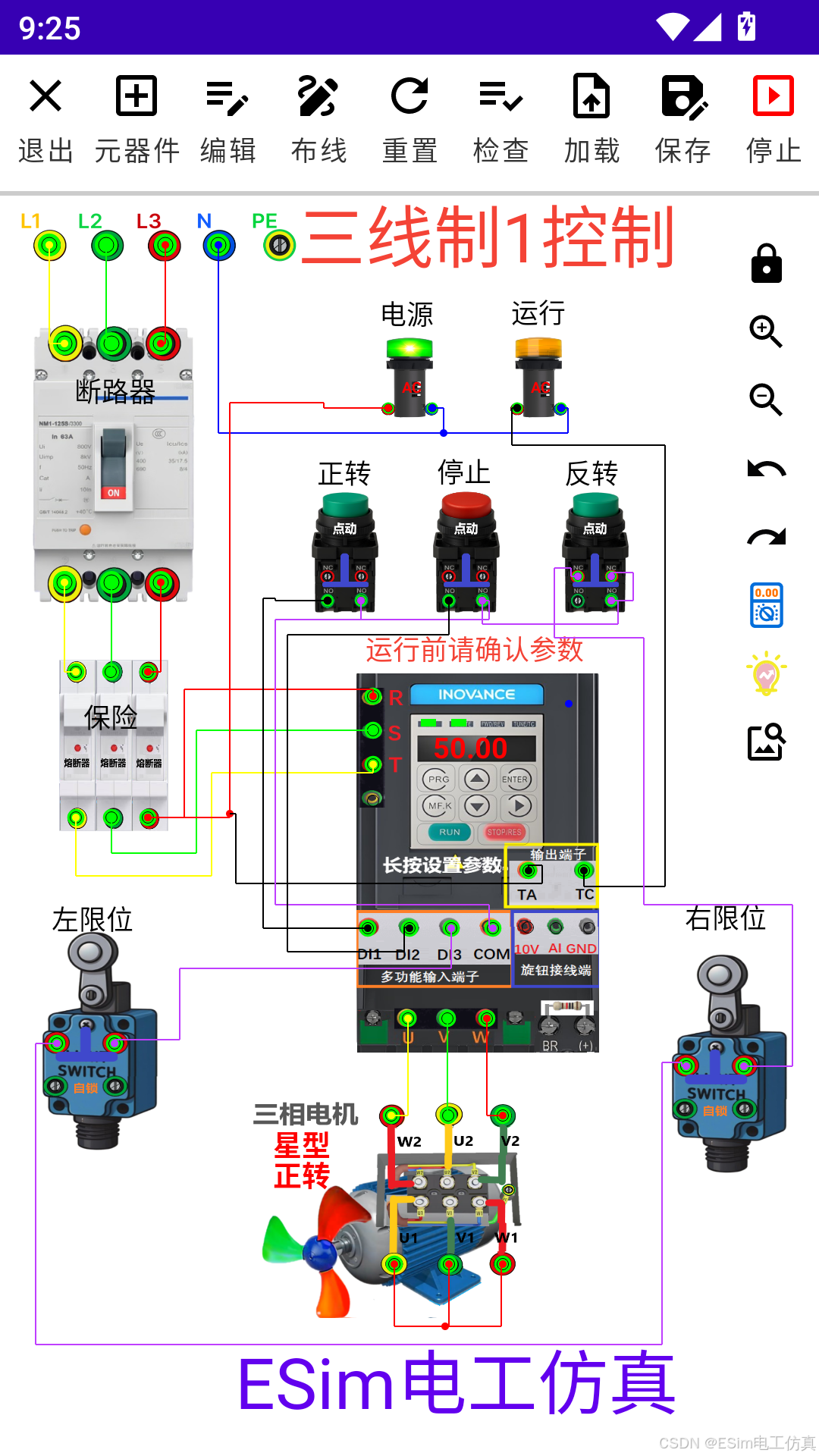

三线控制

支持三线式模式1/2，通过启动按钮、停止按钮与公共端组合实现更可靠的启停逻辑，符合工业习惯，可配合急停与安全回路。

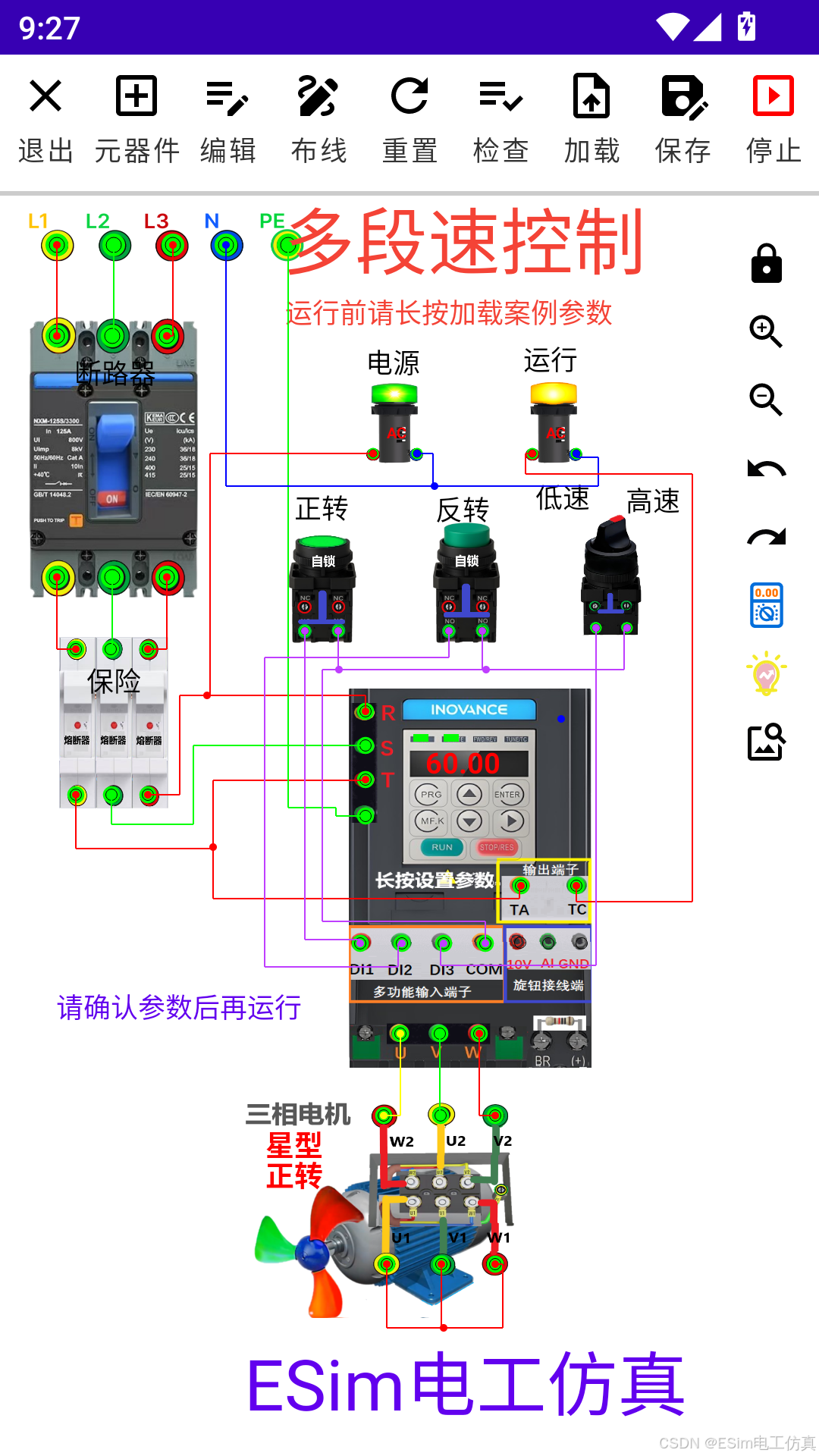

多段速控制

通过多路数字量输入组合实现多段速运行，满足不同工艺段速度需求，用于掌握多段速参数设置与端子组合逻辑。

PLC控制电路

常用接线

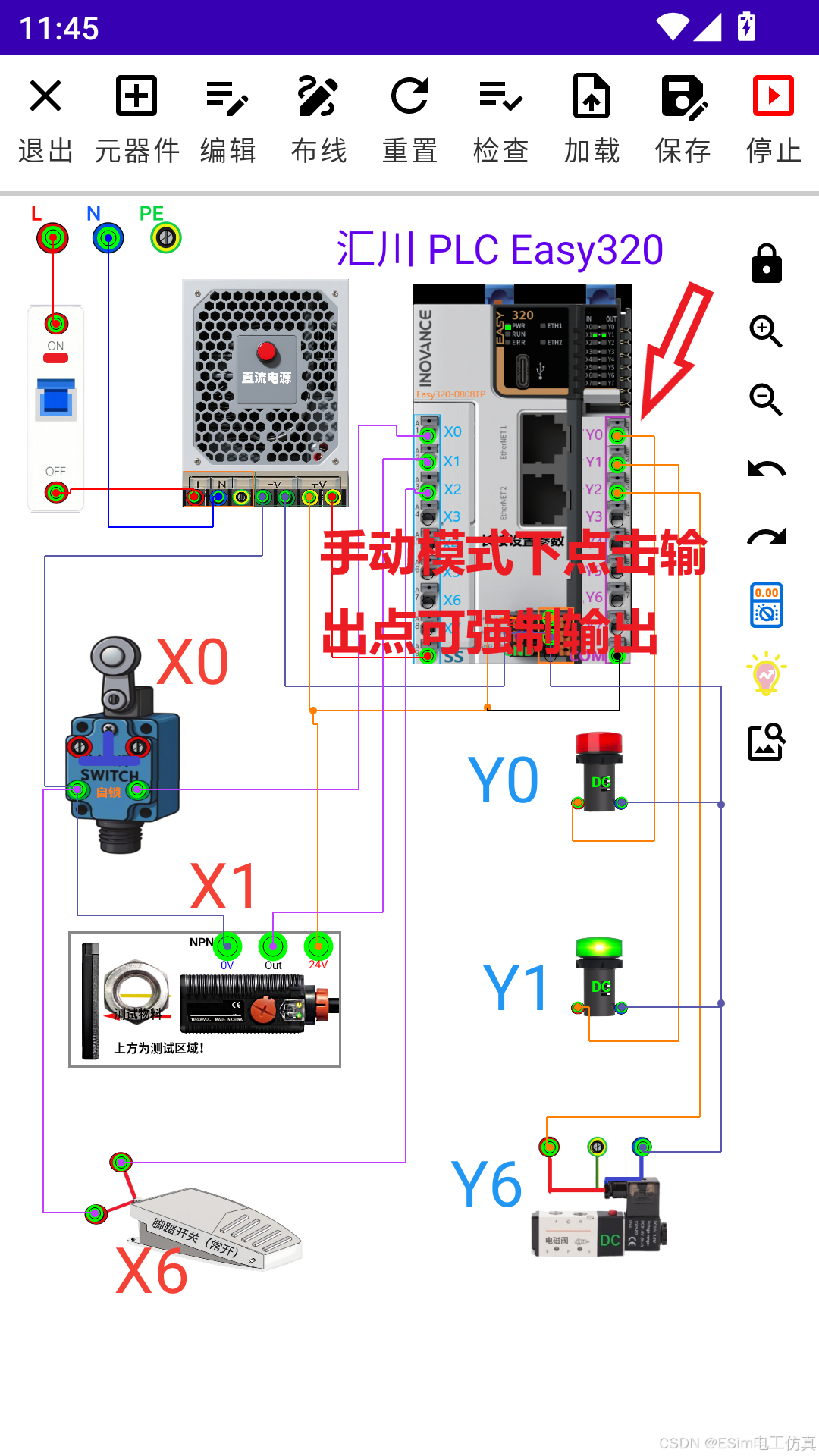

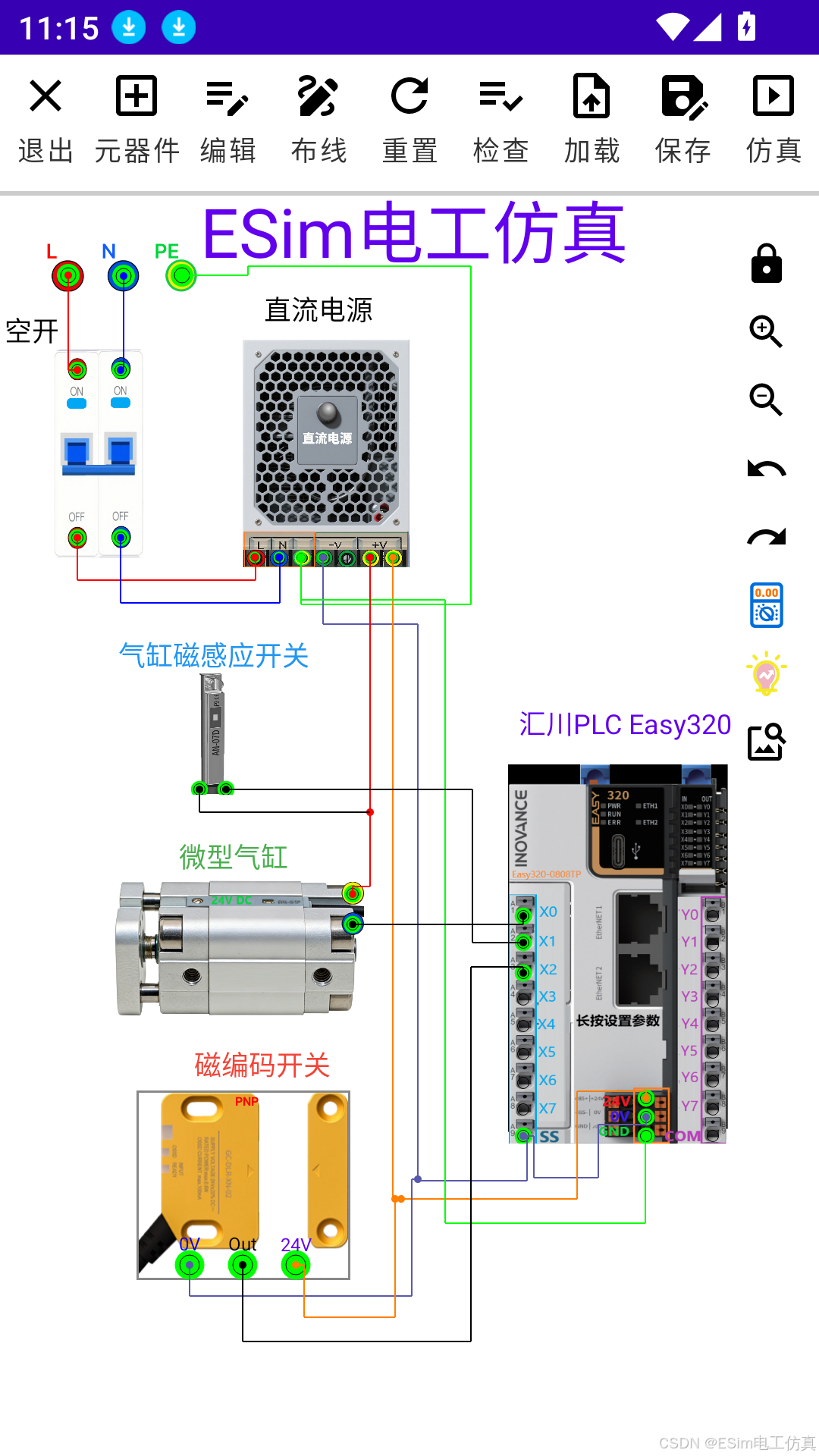

基于汇川 Easy320 PLC，完成按钮、开关、传感器、指示灯、接触器等 I/O 接线，训练外围回路与 I/O 分配规范。

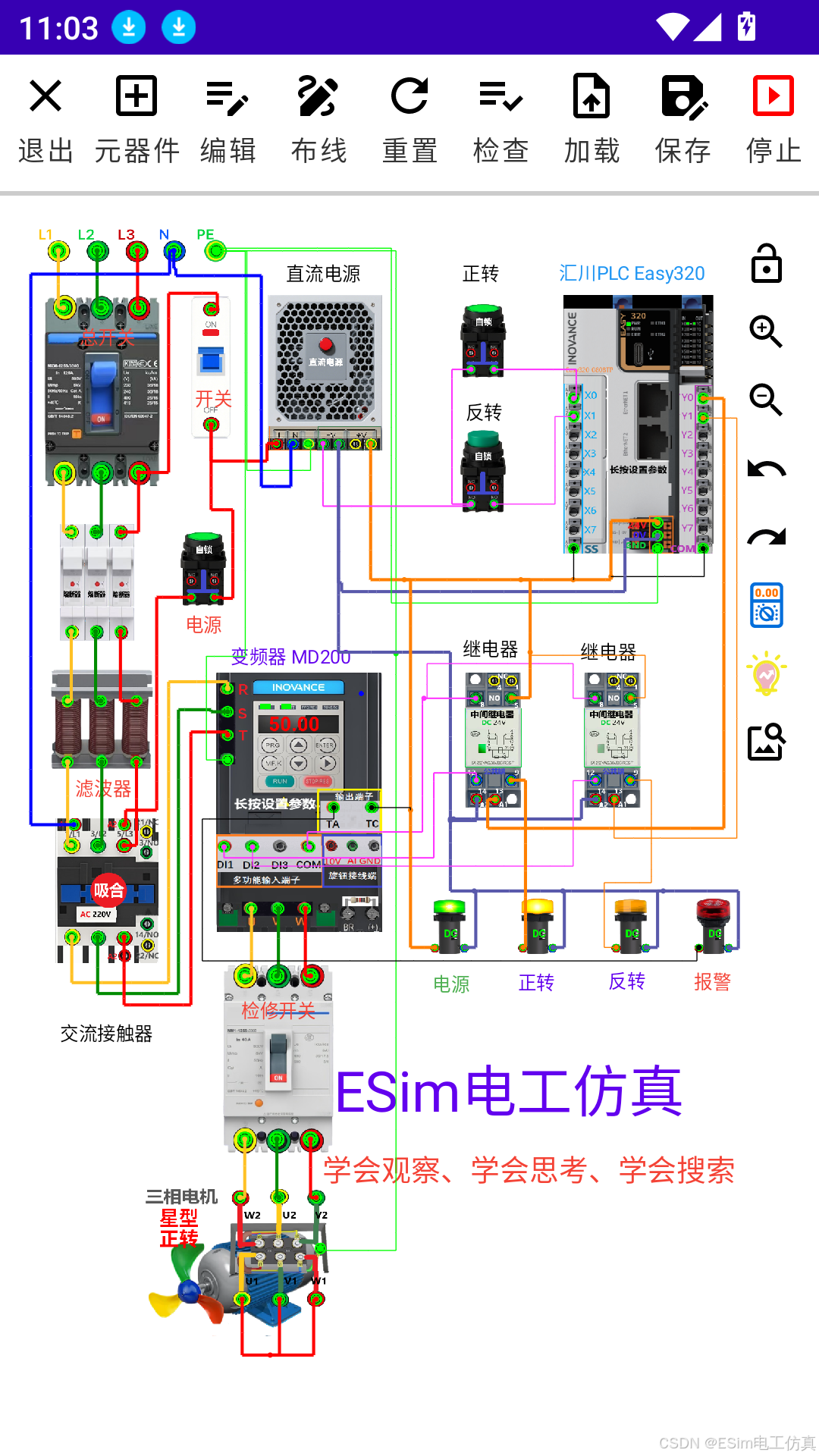

PLC通过变频器控制电机的启停

以 PLC 数字量输出控制变频器端子实现启停、正反转，可扩展到频率给定，适用于输送线、风机、泵类等典型应用场景的系统级训练。

低压电工实操模拟电路

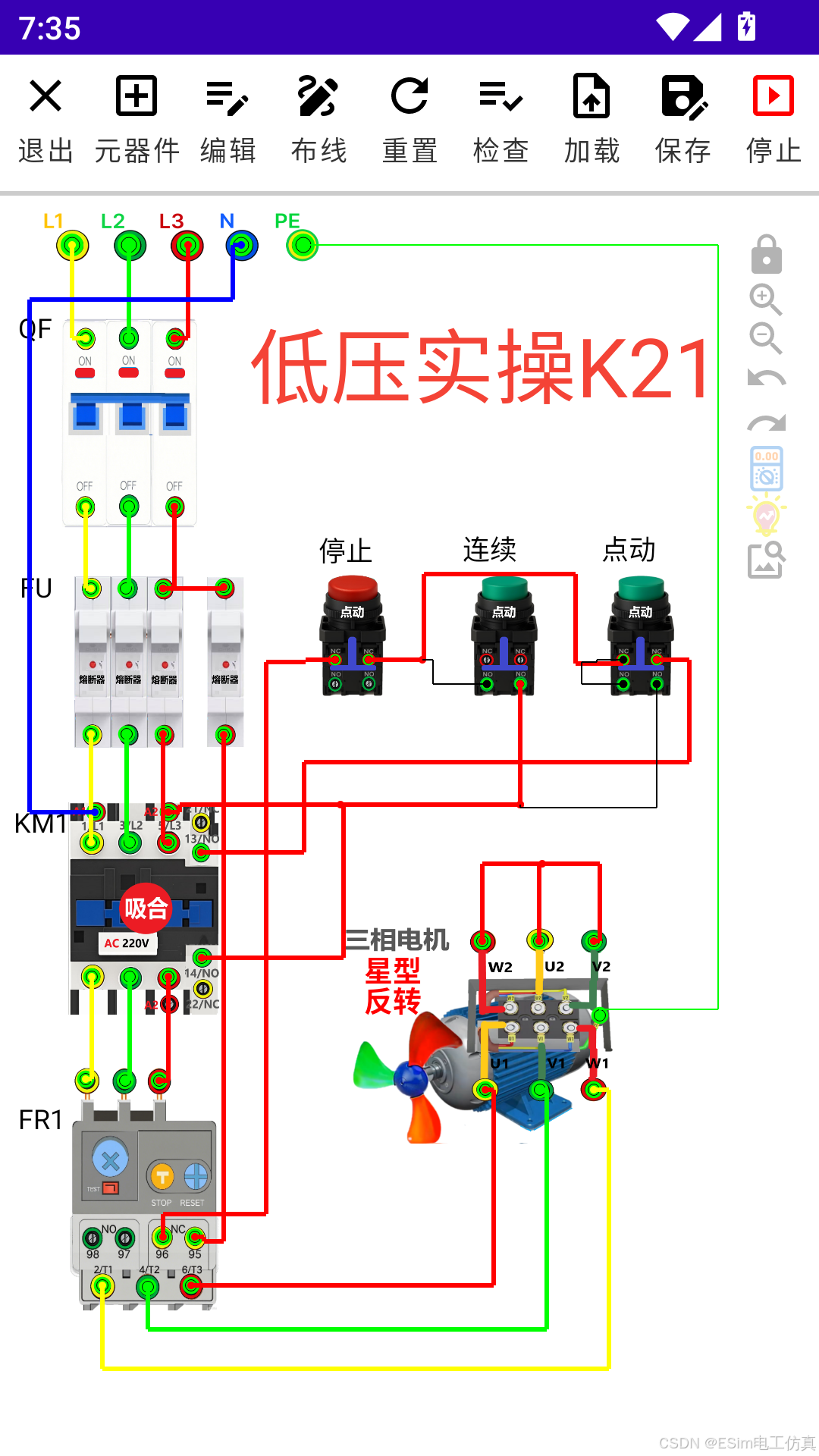

K21

电动机单向连续运转（带点动控制）

三相异步电动机单向连续运行并带点动功能，训练自锁与点动切换、保护器件配置与接线规范，对应低压电工实操标准 K21。

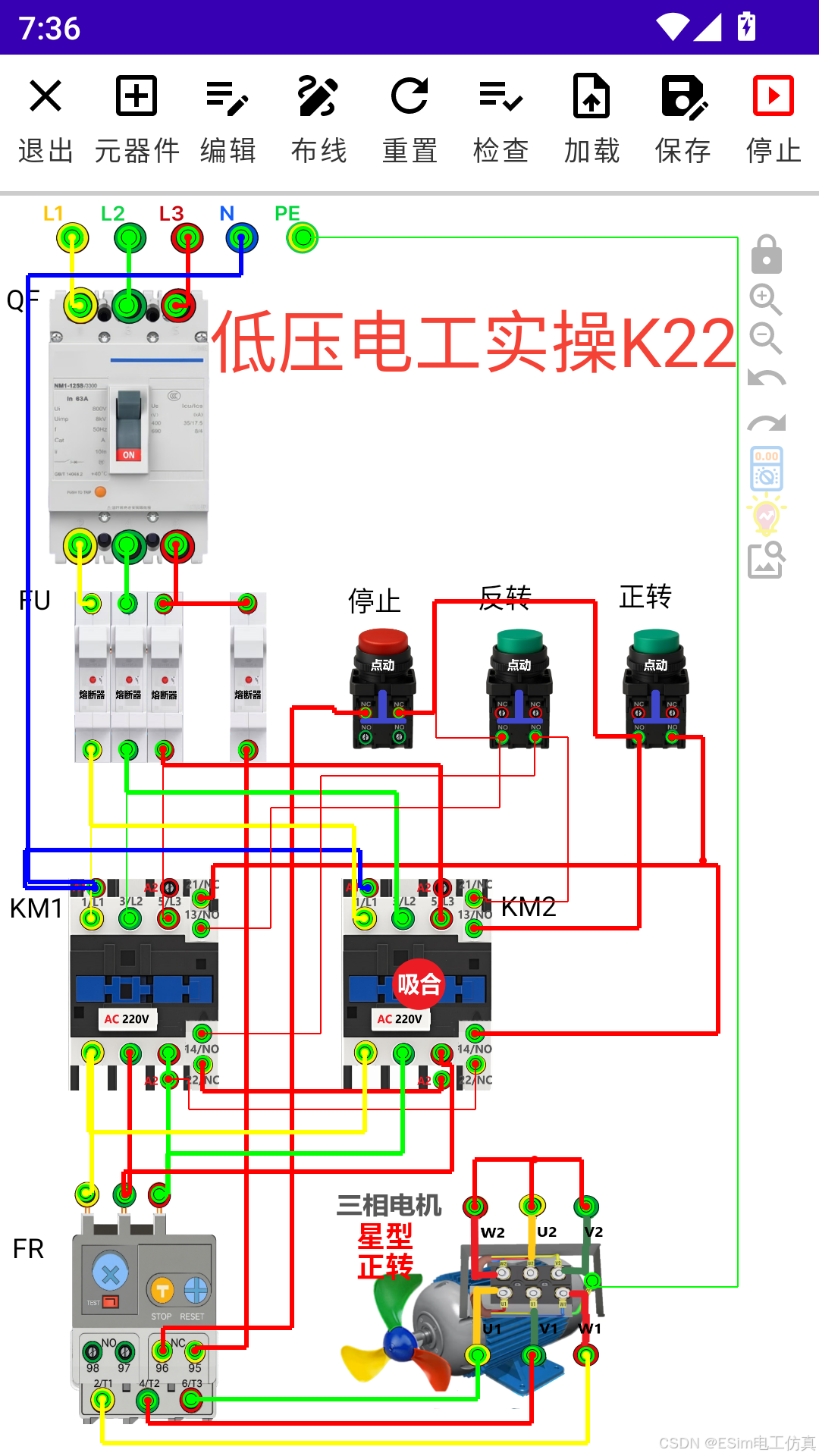

K22

K22 三相异步电动机正反转运行的接线及安全操作

通过两个接触器实现正反转，并设置电气与机械互锁，强化相序理解与安全操作要求，对应标准 K22。

K24

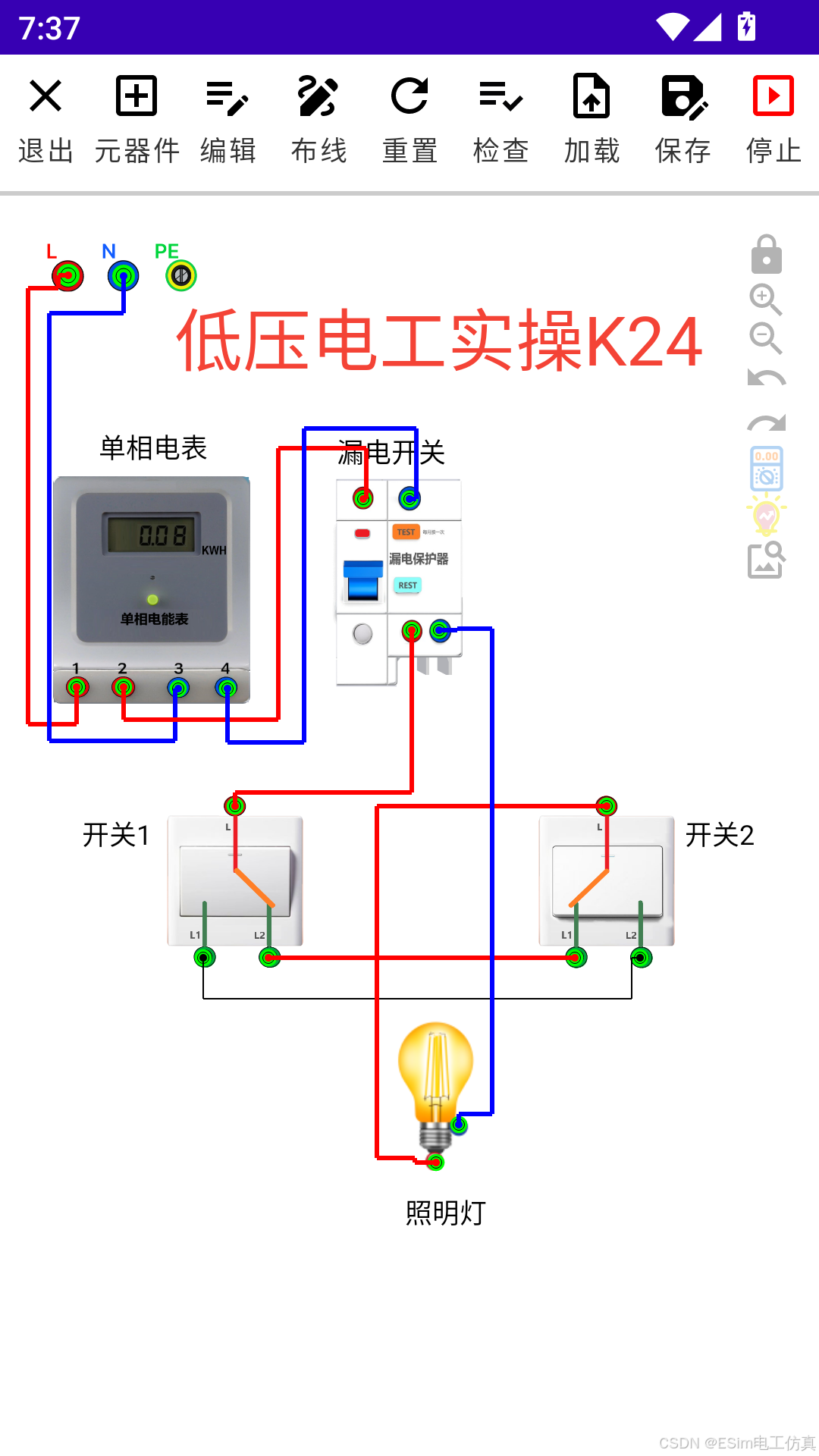

K24 单相电能表带照明灯

K25

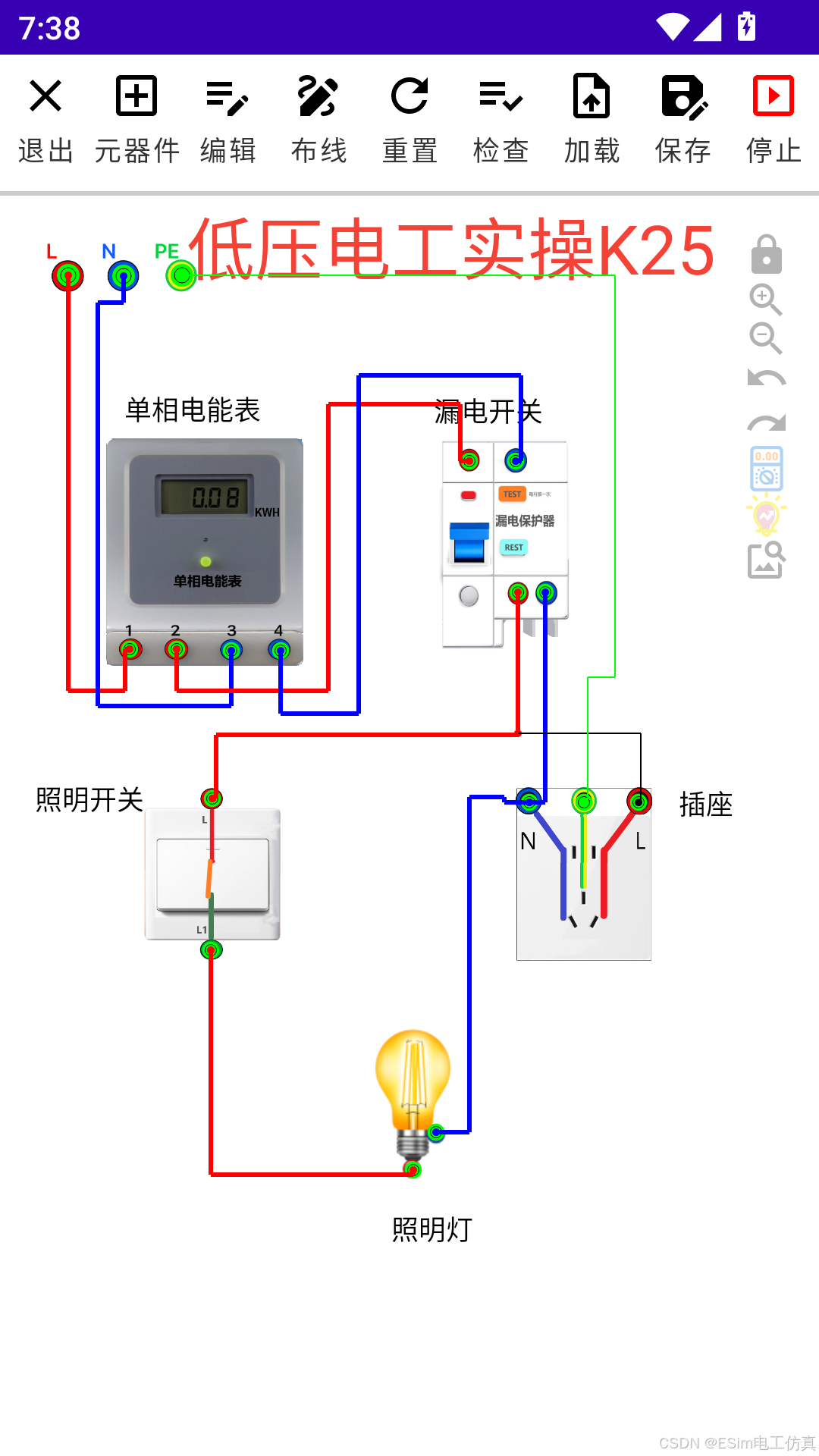

K25 单相电能表带照明灯、插座

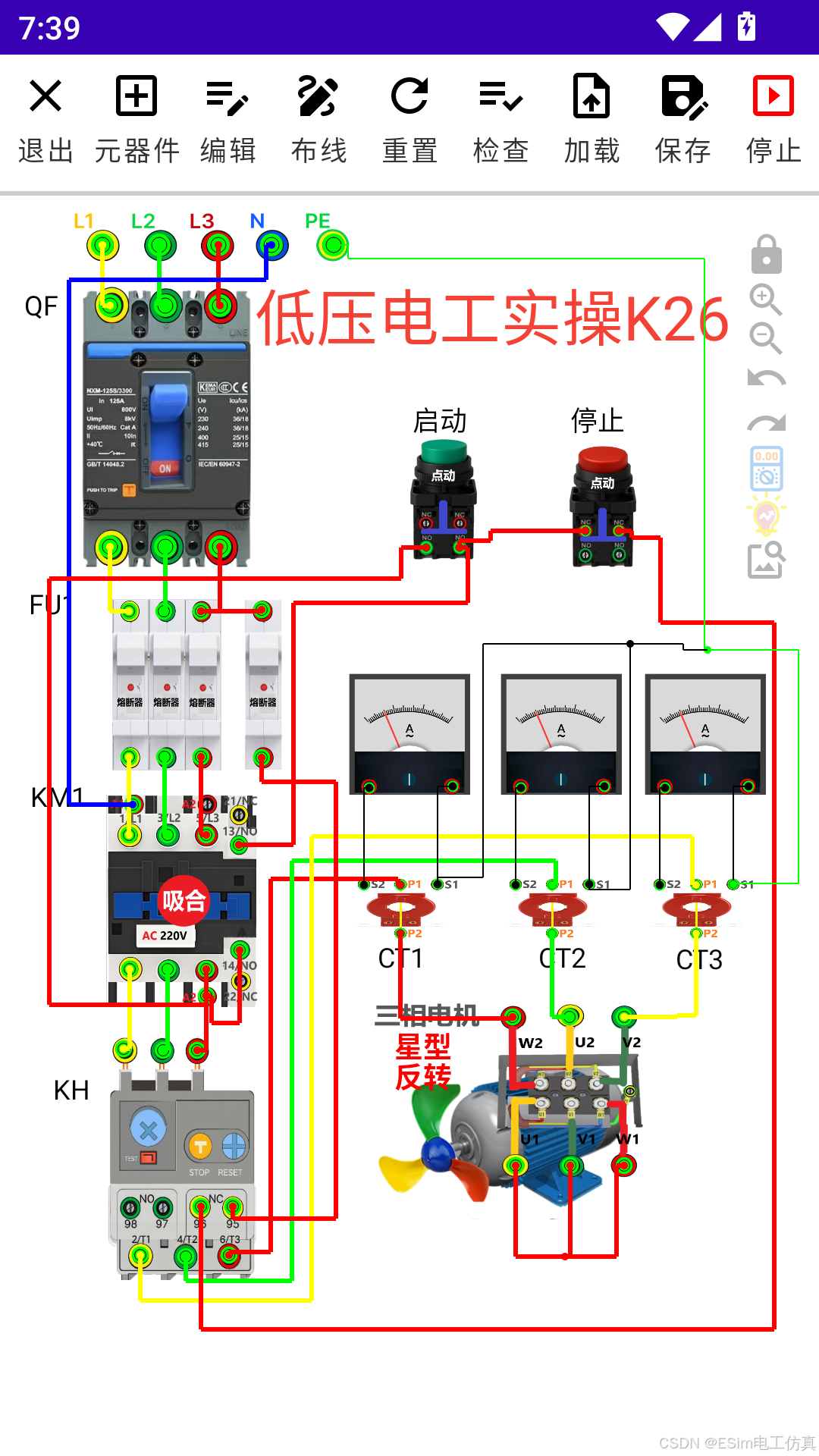

K26

K26带电流测量的电机控制接线详解

安全电路

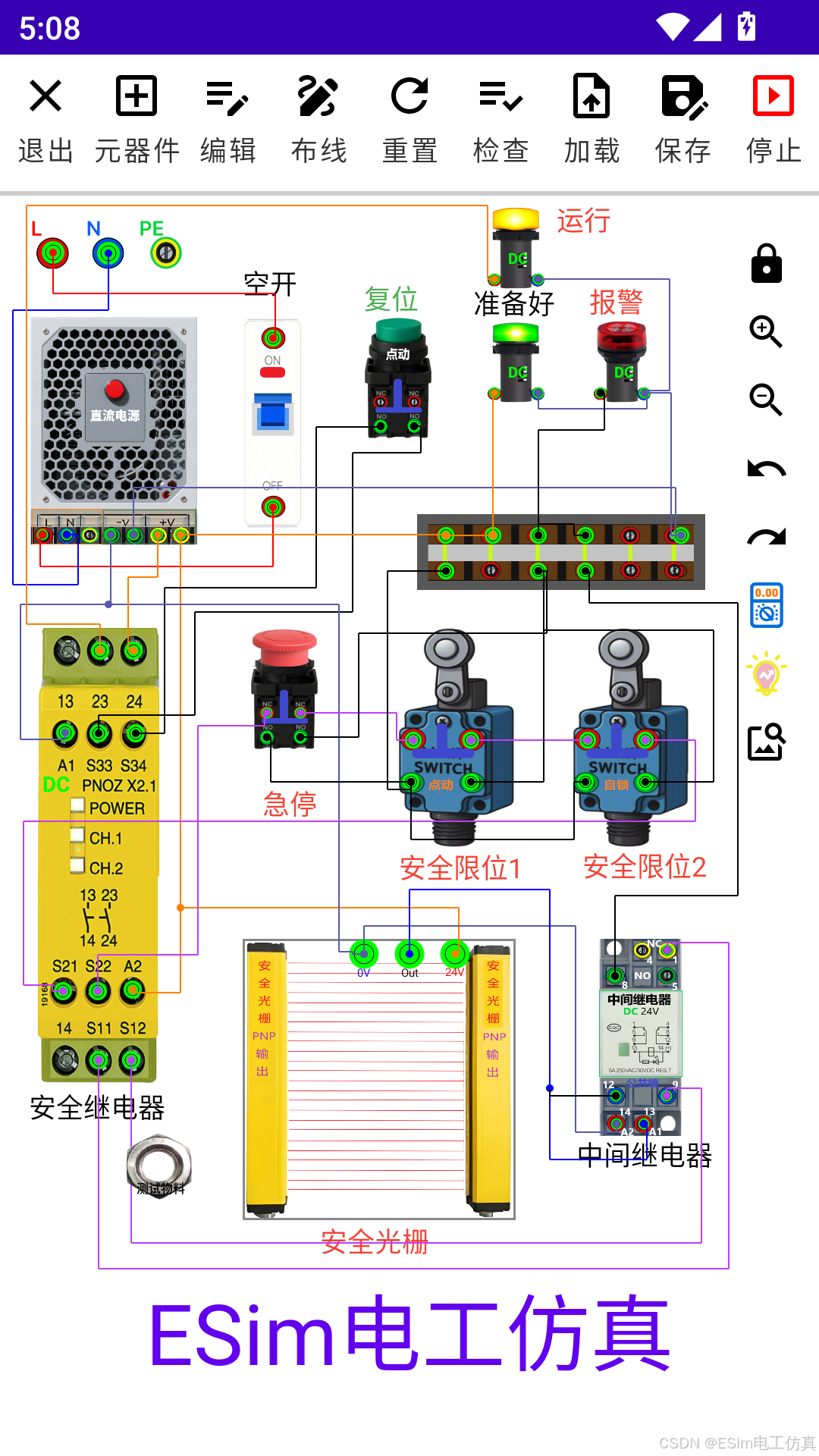

安全继电器

仿真安全继电器核心回路，覆盖急停、安全门联动控制，模拟故障状态下的安全保护动作，掌握安全回路设计原则。

包含急停回路、安全互锁回路、过载保护回路等，还原工业现场安全防护逻辑，强化安全用电意识。

常见安全电路

项目实训

智能水箱项目实训

融合传感器、PLC、变频器等设备，模拟水箱液位自动控制，实现进水、出水闭环调节，提升综合项目设计与调试能力。

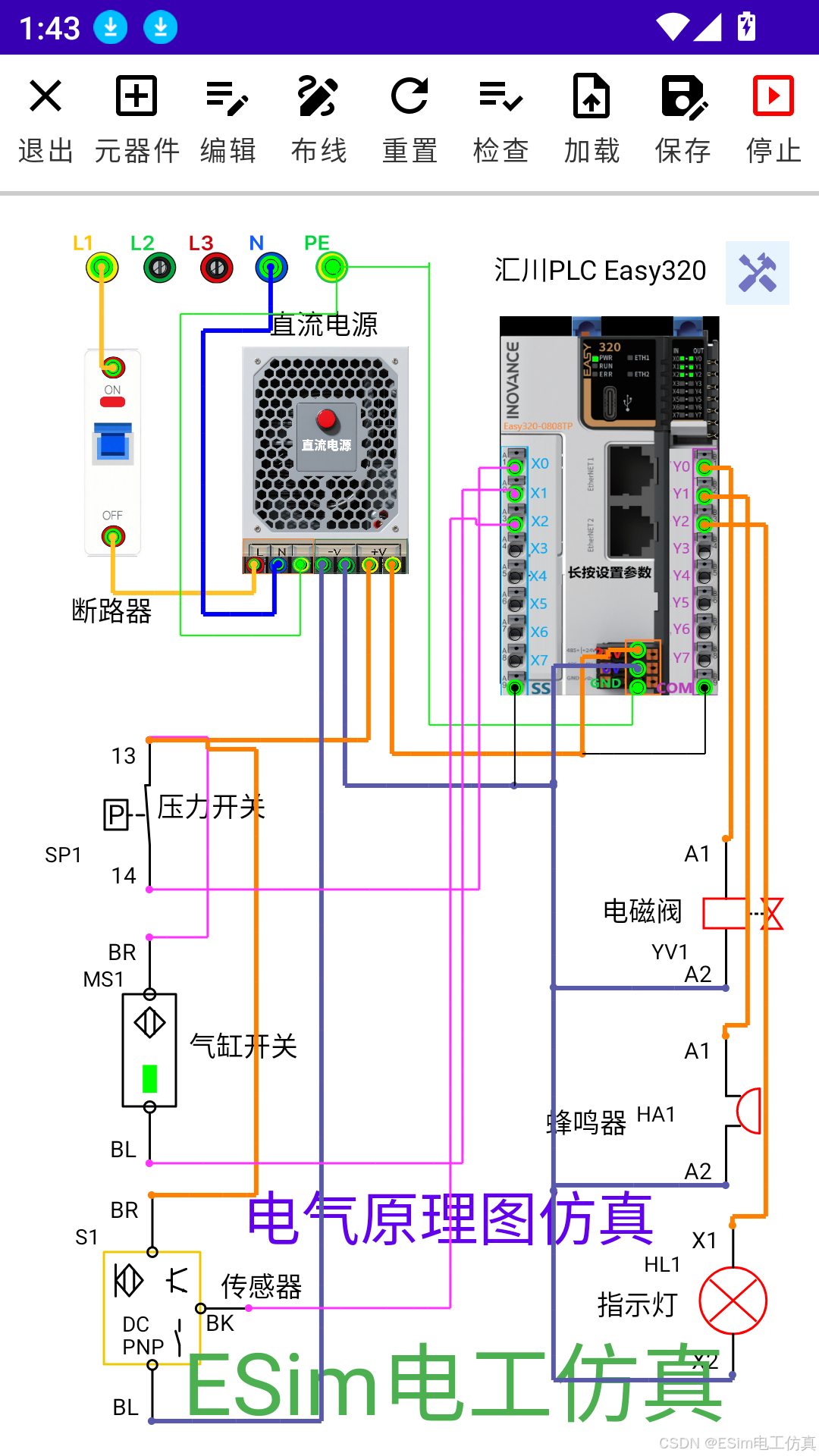

电气原理图模拟仿真

该功能为复杂电路学习与验证提供核心支撑，可精准复刻各类标准电气原理图，支持对照原理图开展虚拟接线、动态仿真与参数校验，既能直观拆解复杂电路的结构逻辑、信号流向，帮助用户快速理解晦涩的原理图知识，又能提前验证电路设计的合理性，规避实际接线中的设计缺陷，适配理论学习、电路设计验证及教学演示等多场景需求。
