🔧 电工与工控学习指南

结合ESim电工仿真实际功能，从基础电路到PLC、变频器，系统掌握电工与工业自动化技术

如何高效学习电工与工控技术？

电工与工控技术是一门实践性极强的学科，学习方法的重要性往往超过了学习本身。正确的学习方法和技巧，能够帮助你用最短的时间掌握最核心的技能；而不当的学习方法，则可能让你在漫长的摸索中消耗大量时间和精力，最终却一事无成。本文将从多个维度为你详细阐述电工与工控技术的学习方法、注意事项以及学习成功后的职业优势，帮助你少走弯路，快速成长为一名合格的电气技术人员。

一、学习方法与核心技巧

👀

善于观察学习，总结别人的经验

在电工与工控领域，前人积累的经验和教训是无价之宝。我们没有必要从零开始摸索，因为别人踩过的坑、走过的弯路，我们完全没有必要再重复一次。通过学习成熟的电路方案、理解行业内的标准规范、参考成熟的工程案例，你可以节省大量的摸索时间，直接站在巨人的肩膀上前进。ESim电工仿真软件内置上百个常用控件、集成经典案例电路，这些经过实践验证的电路方案加上常用控件，正是你学习的最佳素材。建议你系统地研究这些案例，不仅要知道"怎么接"，更要理解"为什么这样接"，这样才能真正将知识转化为自己的能力。

🧠

学会观察、学会思考、学会搜索

遇到问题时，不要急于请教他人，而是要先学会自己观察和思考。培养独立分析问题的能力，是电工技术人员成长的必经之路。当你遇到陌生的电路或不理解的现象时，首先要仔细观察电路的工作状态，分析可能的原因，然后尝试通过网络搜索、查阅资料来寻找答案。在这个信息爆炸的时代，几乎所有的问题都能在网上找到答案或线索。搜索引擎和AI工具是你最好的老师，而学会正确地提出问题、精准地搜索关键词，是一项需要长期锻炼的技能。记住：时间是最宝贵的资源，不要浪费别人的时间，尽量自己解决问题，这不仅能加深你的记忆，还能培养你独立解决问题的能力。

🖥️

充分利用仿真软件进行模拟练习

理论学习固然重要，但没有实践的理论是空洞的。传统的电工学习往往需要真实的设备和材料，门槛高、成本大、风险也不可忽视。而ESim电工仿真软件的出现，彻底改变了这一局面。它提供了一个零成本、零风险、可无限次试错的虚拟实验室，让你可以随时随地进行电路搭建和测试。无论是家庭照明电路、电机控制电路，还是PLC与变频器综合应用，你都可以在仿真环境中反复练习，直到完全掌握。仿真练习的最大优势在于：你可以大胆尝试、大胆犯错，然后在错误中学习和成长，而不用担心损坏设备或发生安全事故。

📱

碎片化学习与短视频学习

现代人的生活节奏很快，很难抽出大块的时间进行系统学习。但知识的学习可以是碎片化的，刷抖音、看视频的时间同样可以用来学习。建议你多关注一些电工或工控知识分享的博主，在娱乐的同时汲取专业知识。很多技术达人会在短视频平台上分享电路讲解、故障排查、工具使用等实用内容，这些内容往往通俗易懂、生动有趣，是非常好的学习补充。当然，碎片化学习只能作为辅助手段，不能替代系统学习。你需要将碎片化的知识点串联起来，形成完整的知识体系。最好的做法是：在ESim电工仿真中系统学习基础理论，同时利用短视频平台了解行业动态和拓展视野。

🤖

善于利用AI工具辅助学习

人工智能时代已经到来，AI工具正在深刻改变我们的学习方式。遇到不懂的问题时，可以向AI助手咨询，如软件集成的ESim电工仿真智能客服它能够为你提供详细的解释、电路分析、学习建议等。与传统搜索引擎相比，AI能够理解你的问题意图，给出更加精准和个性化的答案。当然，AI的回答也需要甄别，不能盲目相信。建议将AI作为学习的辅助工具，与教材、仿真练习、行业标准相结合，形成多维度的学习体系。掌握AI工具的使用方法，本身就是一项重要的技能，它将伴随你的整个职业生涯。

📚

学习是持续的，知识需要不断迭代

工控技术是一个不断发展的领域，新设备、新工艺、新标准层出不穷。妄想通过一段时间的集中学习就把所有知识都掌握，这种想法是不现实的。电工与工控学习是一个持续的过程，随着学习的深入，你的认知会逐渐深入，知识面也会不断拓展。今天学到的知识，明天可能就需要更新；现在掌握的技能，未来可能就需要升级。因此，你需要树立终身学习的理念，保持对新技术、新知识的敏感度和好奇心。建议你制定长期的学习计划，将学习融入日常工作和生活，让学习成为一种习惯、一种乐趣。

🔄

在试错中成长，失败是成功之母

成功从来都不是一蹴而就的，它往往是无数次尝试和失败的结果。在学习电工技术的过程中，不要害怕犯错误，每一次错误都是一次宝贵的学习机会。那些看似走过的弯路，实际上是在为你积累宝贵的经验。当然，试错是有成本的，所以我们需要尽可能地降低试错成本，这也是ESim电工仿真软件的价值所在------你可以在虚拟环境中无限次地尝试和犯错，而不需要承担任何实际损失。关键是要从失败中总结教训，分析原因，避免重复犯错。记住：只有敢于尝试、不断试错，才能最终走向成功。如果你连一点点试错的代价都无法承担，那么成功也永远不会属于你。

二、学习电工与工控技术的职业优势

电工与工控技术是现代工业社会的基础技能，市场需求量大、薪资水平高、职业发展空间广阔。掌握这项技能后，你可以从事以下职业方向：

⚡

电工

负责工厂或建筑物的电气设备安装、维护、检修，是最基础的电气岗位

🔧

电气维修

专门从事电气设备的故障诊断和维修，技术含量高，薪资优厚

📐

技术员

协助工程师进行电气系统调试、参数设置、现场技术支持

⚙️

电气调试

负责电气系统的调试和验收，需要熟悉各类电气设备的原理和操作

💻

电气工程师

从事电气系统设计、PLC编程、自动化系统集成，技术要求高，发展空间大

🏭

自动化工程师

负责工业自动化系统的设计、开发和优化，是智能制造时代的核心人才

👨‍💼

电气部门管理人员

负责企业或者工厂设备的管理、维护、规划，负责部门技术人员的工作安排、技能培训

电工与工控技术岗位相比其他行业具有以下明显优势：

工作环境相对舒适：大部分工作在室内进行，相比户外作业更加安全舒适
薪资水平较高：技术工人的薪资普遍高于普通体力劳动者，且随着经验积累持续增长
职业稳定性强：制造业永远需要电气技术人员，不容易失业
晋升空间广阔：从普通电工到电气工程师，再到技术总监或者管理，职业发展路径清晰
技能通用性强：电工技能在各个行业通用，换工作不受行业限制
创业门槛适中：积累一定经验后，可以自己开店做电气维修或技术服务

特别提醒

学习电工、工控技术需要持之以恒的努力，没有捷径可走。培训班或者职校培训机构可以帮助我们快速入门，降低试错成本，但真正的技能需要通过系统的学习和大量的实践来获得。选择正确的学习方法和工具（如ESim电工仿真），制定合理的学习计划，严格执行学习任务，保持学习的连续性，这些才是成功的关键。同时，电工工作涉及电气安全，在实际工作中一定要严格遵守安全规程，确保人身安全。

三、ESim电工仿真软件------你的随身电工实验室

在正式开始系统学习之前，有必要详细介绍一下我们推荐的工具软件------ESim电工仿真。这是一款专为电工与工控学习者打造的国产仿真平台，无论你是零基础初学者，还是有一定经验的电工技术人员，都能从中获益。

为什么推荐ESim电工仿真？

零成本试错：在虚拟环境中大胆尝试各种电路设计和接线，不用担心损坏昂贵设备
真实元器件库：100+种工业级元器件，包括汇川Easy320 PLC、汇川MD200变频器等真实设备模型
智能辅助功能：万用表测量、电路检查、故障诊断、示教动画等学习利器
案例电路丰富：16大类案例电路，从家庭照明到PLC控制全覆盖
低压电工考证：专门的考证模块，提供原理图、讲解视频、仿真练习
双平台支持：电脑版和手机版（安卓）同步，学习不受时间和地点限制
免费功能多：基础功能免费开放，降低学习门槛

本学习指南的全部内容都将基于ESim电工仿真软件的实际功能进行设计，确保每个知识点都能在软件中得到验证和练习。建议你在开始正式学习之前，先下载安装ESim电工仿真软件，熟悉软件的基本操作界面，为后续的学习做好准备。

📊 学习路线图概览

电工与工控技术的学习是一个循序渐进的过程。本指南完全基于ESim电工仿真软件的实际功能进行设计，确保每个学习阶段都能在软件中进行实际操作练习。

六阶段学习路径（全部可在ESim电工仿真中实践）

阶段一：电气原理图识读（2-3周）

学习电气图形符号、文字符号，掌握电气原理图的识读方法，理解主电路与控制电路的区别。使用ESim电工仿真对照原理图进行仿真验证。

电气符号 原理图识读国家标准

阶段二：认识ESim电工仿真元器件（2-3周）

熟悉ESim电工仿真中100+种元器件，包括开关类、指示类、保护类、控制类、传感器等，掌握各类元器件的功能和使用场景。

元器件识别 功能理解选型基础

阶段三：基础电路仿真（3-4周）

在ESim电工仿真中练习家庭电路、点动控制、自锁保持等基础电路。学习使用万用表测量电压、使用电路检查功能验证接线。

电路搭建 万用表使用故障检测

阶段四：工业控制电路（4-5周）

在ESim电工仿真中练习电机正反转、星三角启动、安全继电器、传感器应用等工业典型电路。掌握电气互锁、顺序控制等关键技术。

电机控制 互锁保护传感器应用

阶段五：PLC与变频器（5-6周）

使用ESim电工仿真中的汇川Easy320 PLC和MD200变频器，学习PLC接线、梯形图基础、变频器参数设置和多段速控制。

PLC基础 变频器控制自动化入门

阶段六：故障排查与项目实战（持续练习）

利用ESim电工仿真的万用表和电路检查功能进行故障排查，完成智能水箱、温控系统等综合项目，积累实战经验。

故障诊断 系统集成项目实战

学习建议

零基础学员完成全部六个阶段通常需要4-6个月时间。建议每天保证1-2小时的学习时间，利用ESim电工仿真软件进行实际操作练习。理论学习与实践操作的比例建议控制在3:7，即30%时间用于理解原理，70%时间用于动手实践。每个阶段都配备了ESim电工仿真中的实际操作练习，确保理论与实践相结合。

温馨提示：学习电工技术需要循序渐进，不要贪图速度而忽视了基础。万丈高楼平地起，只有打牢基础，才能在后续的学习中游刃有余。同时，安全意识要贯穿始终，无论是仿真练习还是实际操作，都要严格遵守电气安全规程。

💻 ESim电工仿真功能介绍

ESim电工仿真是一款专为电工与工控学习者打造的国产仿真平台 ，支持电脑版和手机版（安卓版）双平台。软件提供超过100种真实工业元器件的仿真模型，基础免费开放。

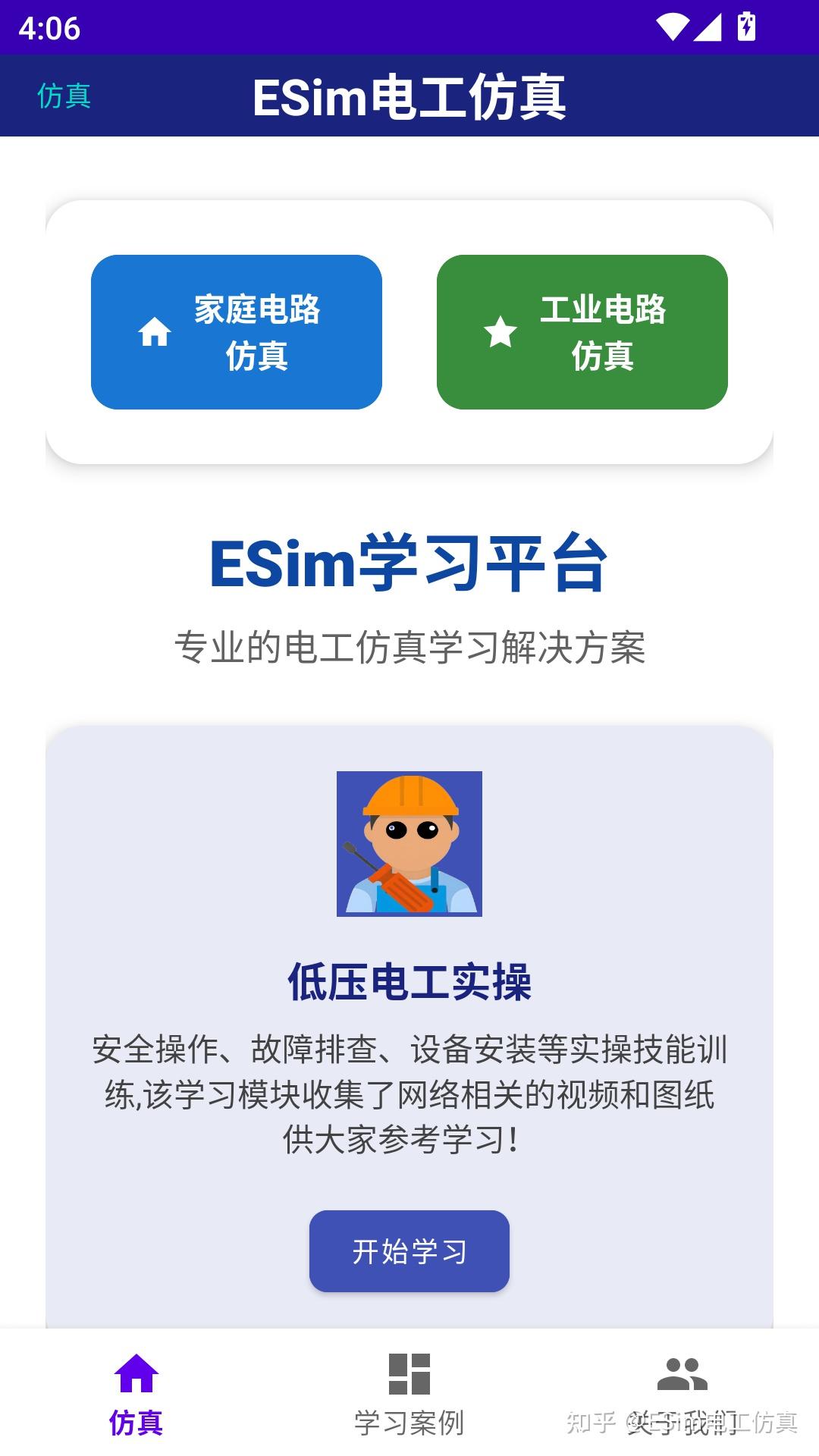

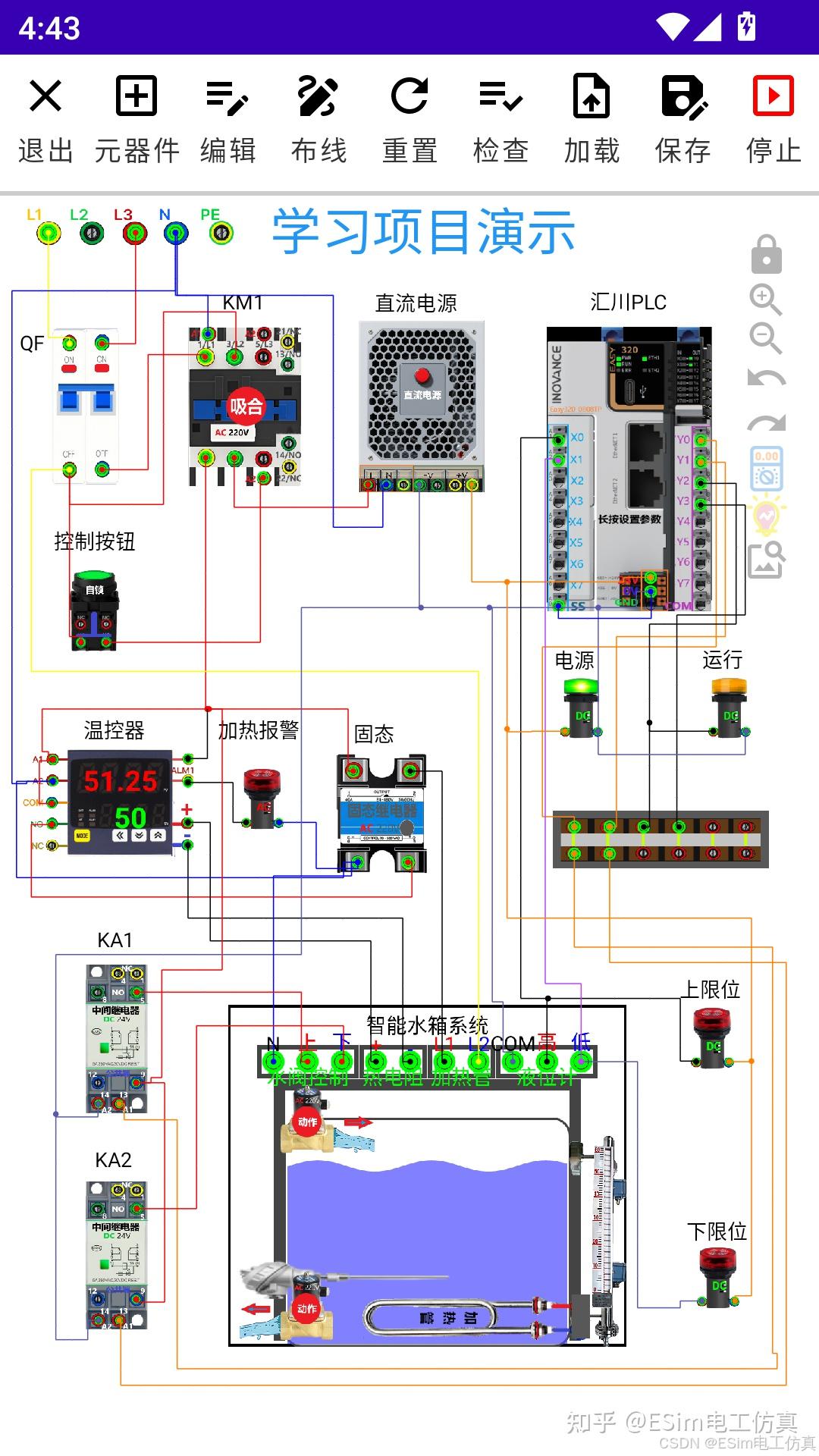

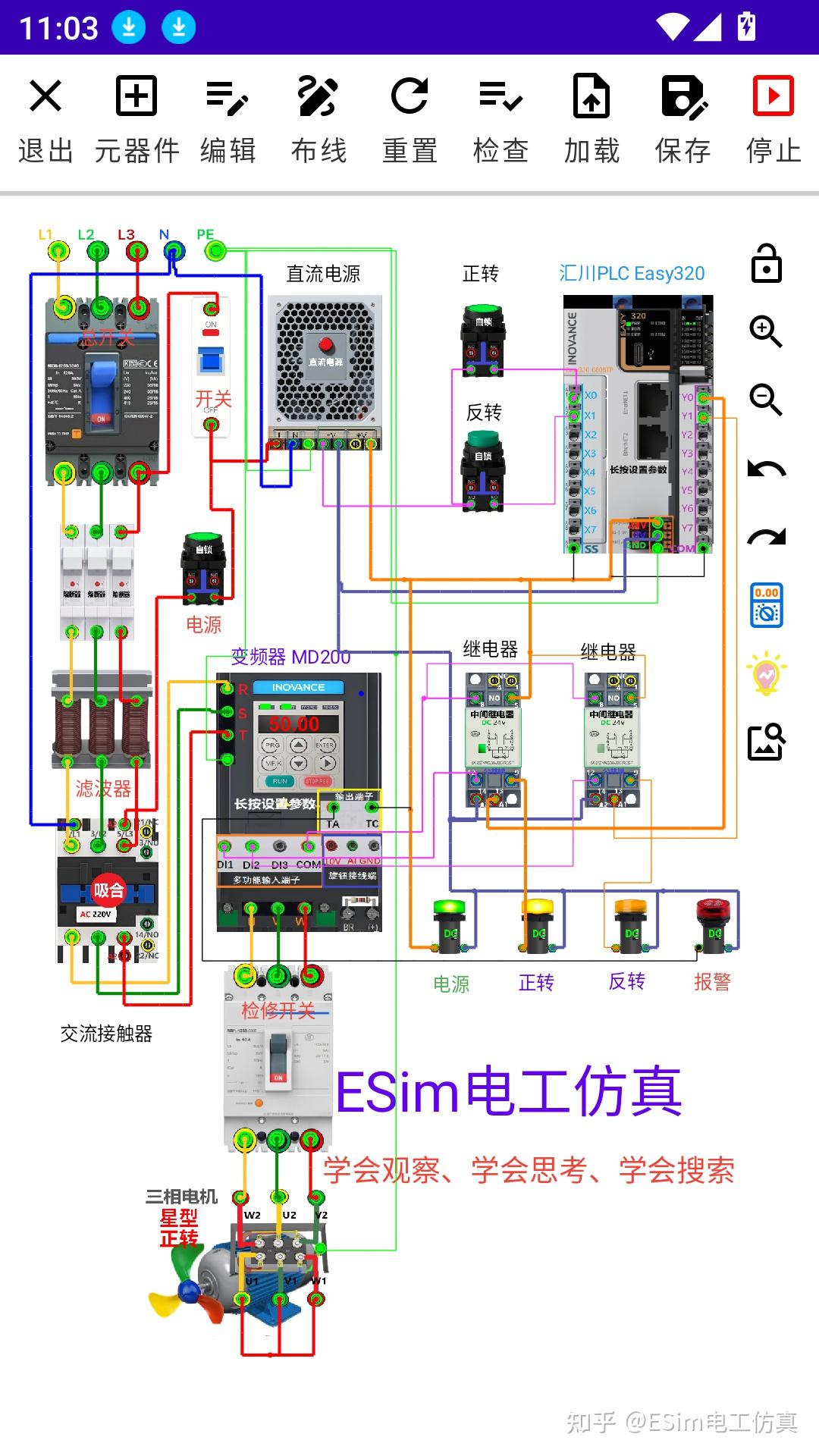

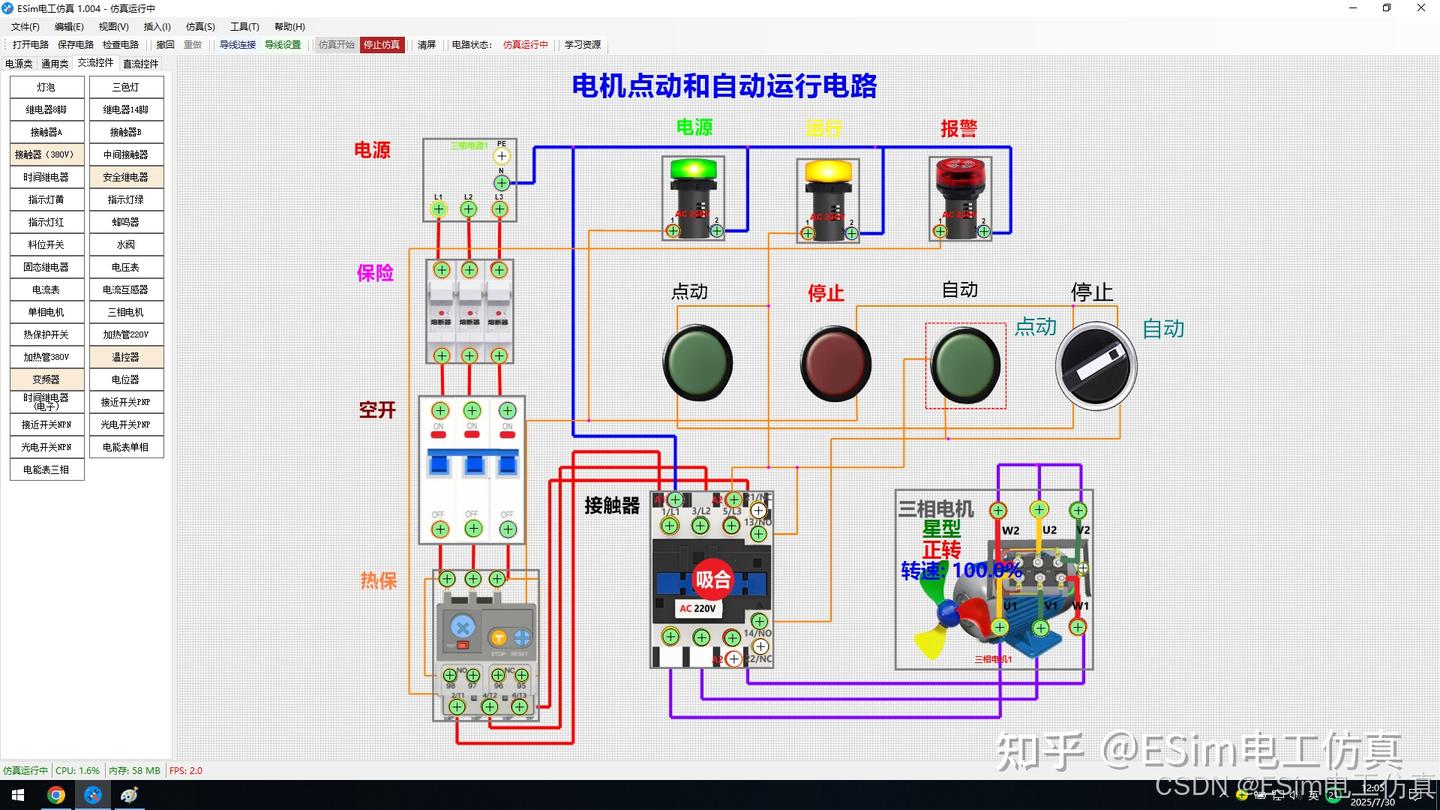

ESim电工仿真软件主界面，提供丰富的元器件库和仿真功能

核心功能详解

实时动态仿真

点击运行即可看到灯泡发光、电机转动、接触器吸合等真实动态效果。仿真引擎能够准确模拟电路的工作状态，让学习者直观地观察电路的运行过程，理解电流的流向和元器件的动作时序。

灯泡：根据通断状态显示亮灭效果
电机：显示旋转动画，直观展示电机运转状态
接触器/继电器：吸合时有明显的动作动画
传感器：触发状态变化时有颜色或图标提示

万用表测量工具

ESim电工仿真内置了功能完善的万用表工具，支持以下测量功能：

**交流电压档（AC）**：测量交流电路电压（如220V/380V）
**直流电压档（DC）**：测量直流控制电路电压（如24V）
**电阻档（通断档）**：检测线路通断，蜂鸣器响表示导通

使用方法：点击屏幕右侧万用表标识启用→选择挡位→点击两个测量点→读取数值。

注意事项：启用万用表时控件无法点击，关闭万用表后恢复操作。

电路检查功能

点击顶部"检查"按钮，系统自动分析电路并生成详细报告：

显示已连接端子 和未连接端子列表
检测短路故障（如火线与零线直接相连）
检测缺相故障（三相电路缺少一相）
提示断路问题（控制回路不完整）

示教动画功能

元器件逐步添加、导线动态绘制，像看动画片一样学习电路搭建。示教功能非常适合初学者，可以直观地了解电路的搭建过程和接线顺序。

放大镜模式

专门解决手机端端子密集接线困难的问题，支持自由放大和拖动，让手机端操作更加便捷。

内置案例电路分类

16大类案例电路（持续更新）

家庭电路：单控灯、双控灯、配电箱、插座回路等
电机控制：点动、自锁、正反转、星三角启动等
传感器应用：接近开关、光电开关、限位开关等
PLC控制：汇川Easy320 PLC接线与编程基础
变频器控制：汇川MD200参数设置与多段速控制
安全电路：急停回路、安全门监控等
温控系统：温控器、加热管、固态继电器应用
考证实操：低压电工考证六大典型电路

电脑版适合详细设计和专业绘图，手机版便携灵活、随时随地练习。建议同时安装电脑版和手机版，电脑版用于系统性学习，手机版用于碎片化练习和外出时使用。

📐 第一阶段：电气原理图识读（2-3周）

电气原理图是电工和工控人员的"工程语言"。掌握识图能力是学习电工技术的基础，也是在ESim电工仿真中搭建电路的前提。本阶段将系统学习电气图形符号、文字符号以及原理图的识读方法。

1.1 电气图的基本构成

电气原理图的标准组成

一套完整的电气原理图通常包含以下几个部分：

标题栏：位于图纸右下角，包含图纸名称、设计人员、日期、版本号等信息
图框线：图纸的边界线，通常用粗实线绘制
会签栏：相关专业设计师签字确认的区域
电气图形符号：表示各种电气元器件的标准化图形
文字符号：标注元器件名称、型号、规格等文字信息
连接线：表示电气连接关系的线条
元器件明细表：列出所有元器件的名称、型号、数量等信息

1.2 电气图形符号国家标准

电气图纸使用标准化的图形符号表示各种元器件。识图前必须熟悉国家标准GB/T 4728《电气简图用图形符号》和**GB/T 7159《电气技术中的文字符号》**。以下是电工日常工作中最常用的电气符号：

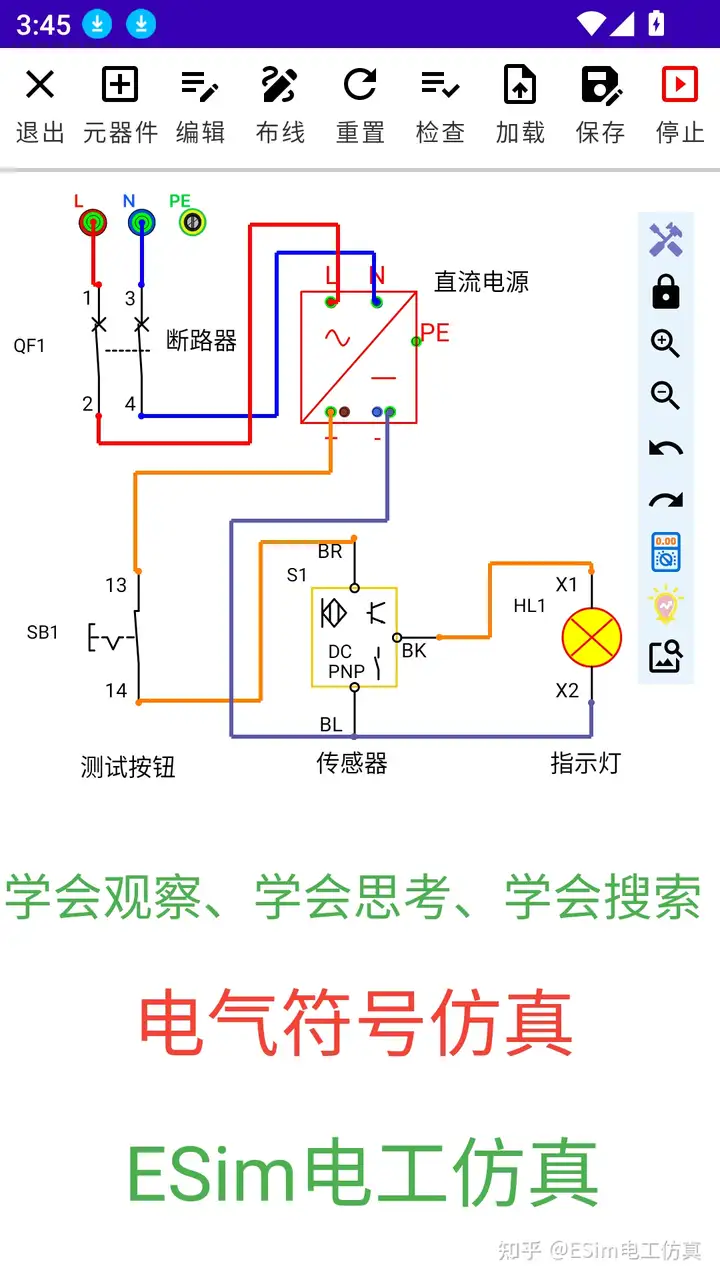

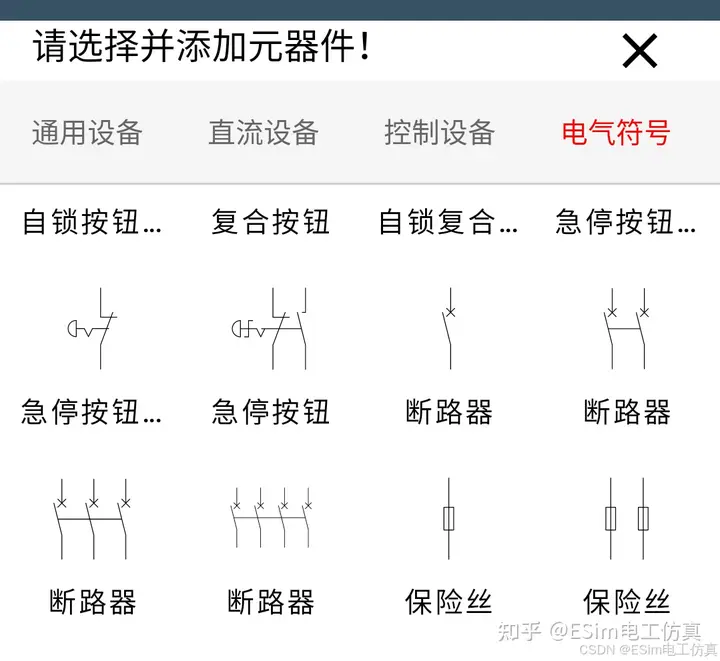

常用电气图形符号，包括电源、开关、接触器、继电器、电机等

1.2.1 电源与配电类符号

文字符号	元器件名称	功能说明
AC或L/N	交流电源	提供交流电，通常标注电压等级（如AC380V、AC220V）
DC或+/−	直流电源	提供直流电，通常标注电压等级（如DC24V）
PE	保护接地	设备金属外壳接地，用于安全保护
FU	熔断器	短路保护器件，电流过大时熔丝熔断
QF	断路器（空气开关）	兼具短路和过载保护功能，可手动复位

1.2.2 开关类符号

文字符号	元器件名称	功能说明
SA	选择开关	多位选择开关，用于模式切换（如手动/自动）
SB	按钮	手动操作开关，分为启动（常开）和停止（常闭）
SB	急停按钮	紧急停止用，通常为常闭触点，按下后断开
SQ	行程开关	机械位置检测，到达位置后触点动作
SL	液位开关	检测液位高低，用于液位控制

1.2.3 接触器与继电器类符号

文字符号	元器件名称	功能说明
KM	交流接触器	主触点控制大功率负载，线圈通电后吸合
KA	中间继电器	信号放大或转换，通常有多个常开常闭触点
KT	时间继电器	通电或断电延时控制，用于时序控制
FR	热继电器	电机过载保护，双金属片受热变形断开触点

1.2.4 电动机等负载类符号

文字符号	元器件名称	功能说明
M	电动机	将电能转换为机械能，驱动设备运转

1.3 电气原理图识读方法

电气原理图识图五步法

看标题栏：了解图纸名称、版本、元器件明细表等基本信息
看主电路：位于图纸左侧或上部，粗实线表示。包含电源→保护器件（断路器、熔断器）→控制器件（接触器主触点）→负载（电机）
看控制电路：位于图纸右侧或下部，细实线表示。包含控制电源→按钮→继电器/接触器线圈→辅助触点
识别元器件：对照图形符号和文字符号，理解每个元器件的作用
分析工作原理：按电流方向从左到右、从上到下逐条回路分析，理解电路的动作顺序

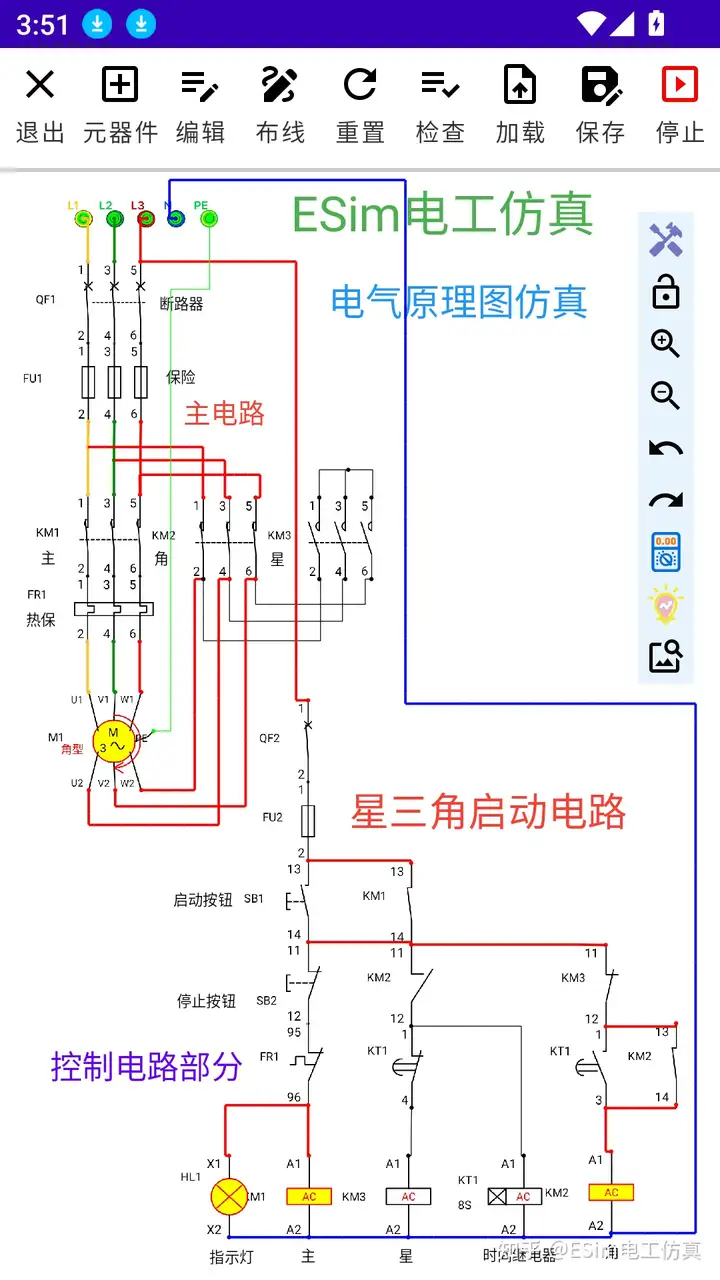

电气原理图示例，包含主电路（左侧）和控制电路（右侧）

1.4 主电路与控制电路的区别

主电路（动力电路）的特点

电压高、电流大：通常为380V/220V交流电，电流可达数安培到数百安培
用粗实线绘制：位于图纸左侧或上部，视觉上更加醒目
包含大功率器件：电源、断路器、接触器主触点、热继电器、电机等
功能是能量传递：将电能传递给负载（主要是电机等负载）

控制电路（辅助电路）的特点

电压低、电流小：通常为24V/220V控制电压，电流通常在1A以下
用细实线绘制：位于图纸右侧或下部，相对主电路较细
包含控制器件：按钮、继电器线圈、接触器辅助触点、指示灯、传感器等
功能是信号传递：发出控制指令，实现对主电路的启停和保护

1.5 ESim电工仿真实践：对照原理图仿真

实操练习步骤

在ESim电工仿真中打开"学习案例"，查看"自锁保持电路"原理图
对照原理图，识别图中的元器件符号和文字标注
分析主电路：电源→断路器→接触器主触点→热继电器→电机
分析控制电路：控制电源→停止按钮（常闭）→启动按钮（常开）→接触器线圈→热继电器辅助触点→零线
在ESim电工仿真中根据原理图搭建相同电路，验证理解是否正确
运行仿真，观察接触器吸合、电机运转的过程，理解自锁原理

🔧 第二阶段：认识ESim电工仿真元器件（2-3周）

ESim电工仿真提供了超过100多种电工常用元器件。本阶段系统学习各类元器件的功能、特性和使用场景，为后续搭建电路打下坚实基础。

2.1 开关类元器件

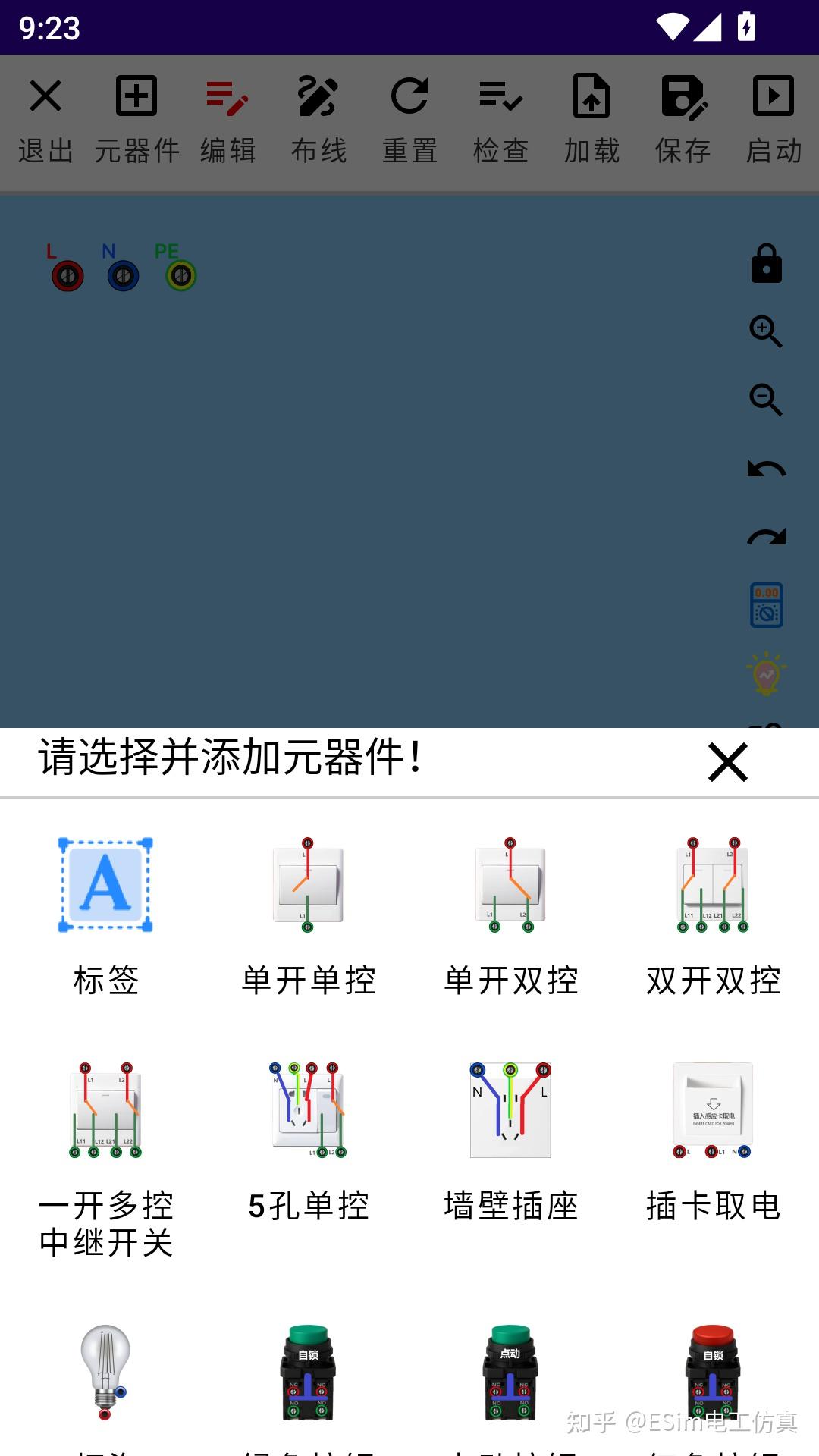

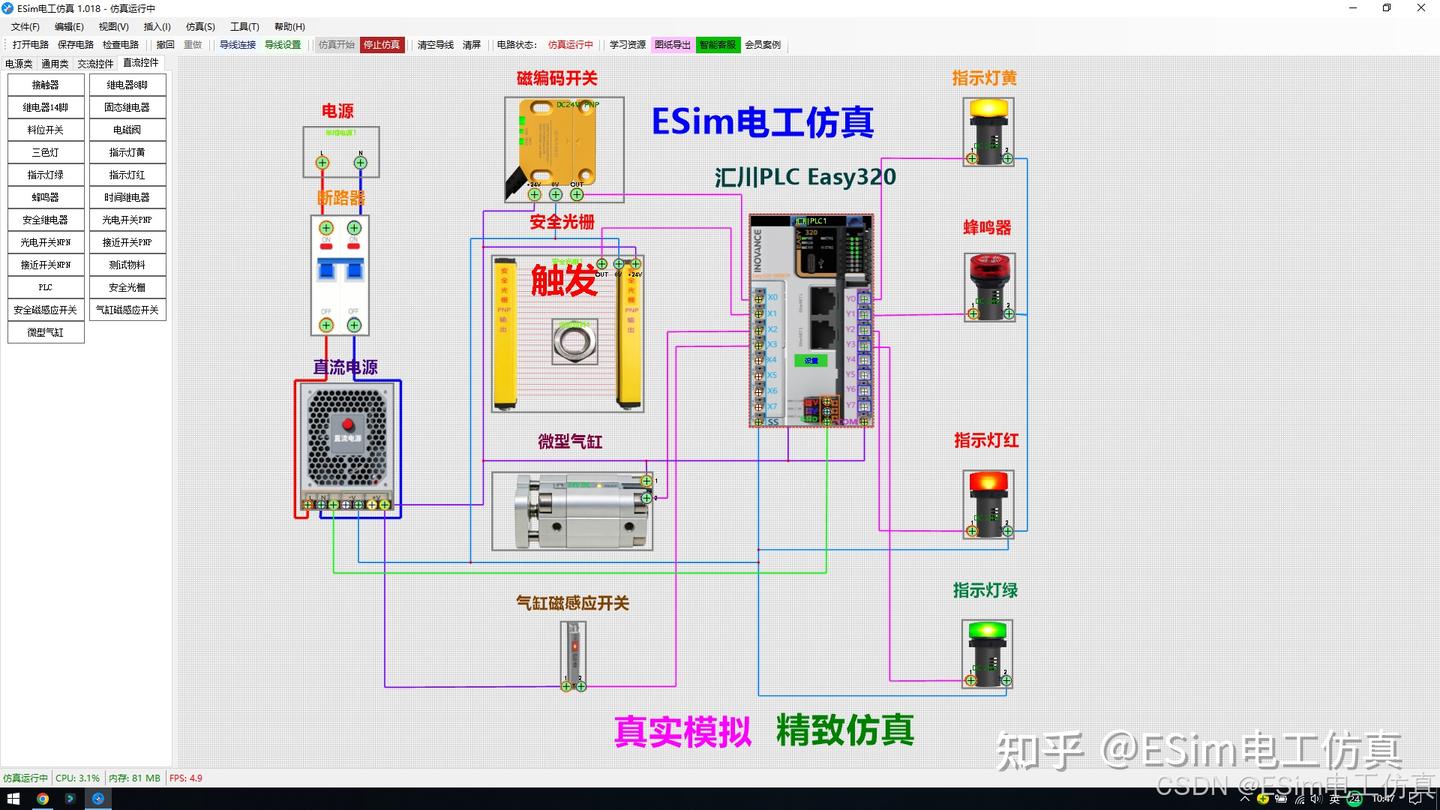

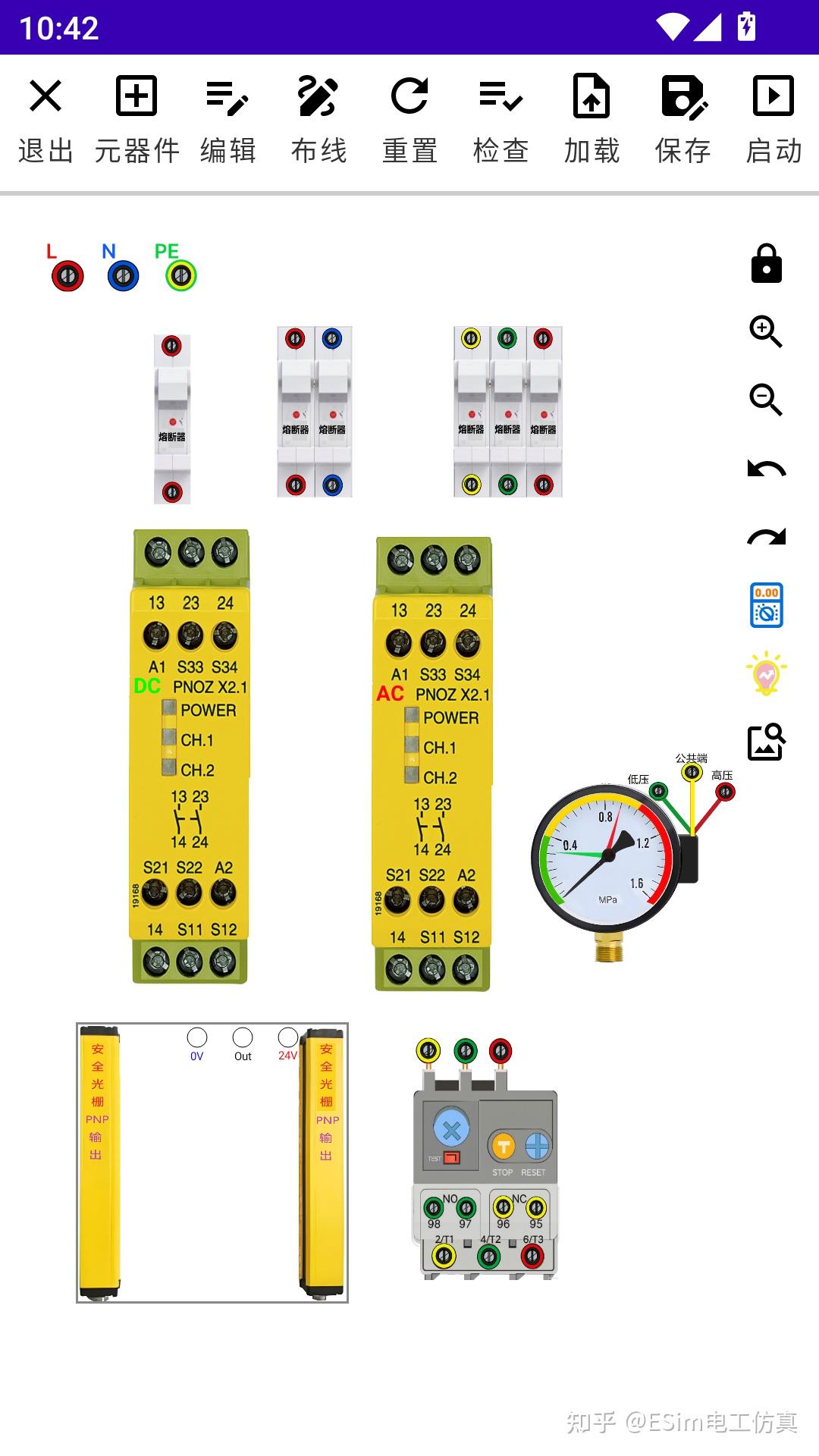

ESim电工仿真元器件库界面，提供100+种工业级元器件

墙壁开关（家庭电路用）

控件名称	中文名称	功能说明
WallSwitchSingle	单开单控开关	最基础的照明控制开关，接通或断开一路照明
WallSwitchSingleB	单开双控开关	单联双控墙壁开关，配合另一个双控开关实现两地控制
WallSwitchTwo	双开双控开关	双联双控开关，同时控制两路照明
WallSwitchTwoB	双控双开开关	双联双控墙壁开关，用于复杂照明控制

工业控制按钮

控件名称	中文名称	触点类型	功能说明
GreenButton	绿色启动按钮	常开触点	按下时触点闭合，用于启动控制
RedButton	红色停止按钮	常开触点	通常作为急停或停止控制，配合常闭触点使用
StopButton	急停按钮	常闭触点	紧急停止用，按下后立即断开控制回路
SelectSwitch	选择开关	多位触点	多位选择开关，用于模式切换（如手动/自动）

重要提示：按钮的常开触点（NO）在按钮未按下时断开，按下后闭合；常闭触点（NC）在按钮未按下时闭合，按下后断开。急停按钮通常采用常闭触点设计，确保在断线情况下也能保持安全。

2.2 指示与报警器件

指示灯与蜂鸣器

控件名称	中文名称	工作电压	应用场景
LedGreen	绿色指示灯	AC 220V	表示运行、正常、接通状态
LedRed	红色指示灯	AC 220V	表示停止、故障、断开状态
LedYellow	黄色指示灯	AC 220V	表示警告、注意、待命状态
LedGreenDC	绿色直流指示灯	DC 24V	直流控制系统中的状态指示
LedRedDC	红色直流指示灯	DC 24V	直流控制系统中的故障指示
Buzzer	交流蜂鸣器	AC 220V	声音报警提示
BuzzerDC	直流蜂鸣器	DC 24V	直流系统中的声音报警

学习要点：在工业控制中，指示灯的颜色有约定俗成的含义------绿色表示正常运行，红色表示停止或故障，黄色表示警告或异常。掌握这些颜色含义有助于快速判断系统状态。

2.3 保护与配电设备

保护器件（工业电路必备）

控件名称	中文名称	保护功能	选型要点
CircuitBreaker	断路器	短路、过载保护	根据负载电流选择额定电流（如C16表示16A）
LeakageProtector	漏电保护器	人身触电保护	家用选30mA动作电流，工业选100-300mA
Fuse1p	单相保险丝	短路保护	一次性保护，熔断后需更换
Fuse2p	两相保险丝	短路保护	用于两相电路保护
Fuse3p	三相保险丝	短路保护	用于三相电路保护
ThermalProtection	热继电器	电机过载保护	根据电机额定电流设置整定值

安全提醒

断路器和漏电保护器是电气安全的最后一道防线。断路器主要保护设备（防止短路和过载），漏电保护器主要保护人身安全（防止触电）。在实际工程中，两者通常配合使用，确保设备和人身双重安全。

2.4 继电器与接触器

控制核心器件

控件名称	中文名称	线圈电压	特点与用途
Relay8Pin	8脚继电器	AC 220V	2组转换触点，用于信号转换和放大
Relay14Pin	14脚继电器	AC 220V	4组转换触点，用于复杂控制电路
Relay8PinDC	8脚直流继电器	DC 24V	直流供电继电器，用于直流控制电路
Relay14PinDC	14脚直流继电器	DC 24V	多触点直流继电器
ACContactor	交流接触器	AC 220V	主触点控制大功率负载，辅助触点用于控制回路
TimeRelay	时间继电器	AC 220V	通电延时或断电延时控制
SafetyRelay	安全继电器	AC 220V	符合安全标准，急停、安全门监控（VIP功能）

触点说明：继电器和接触器的触点通常分为三种类型------常开（NO）：未通电时断开；常闭（NC）：未通电时闭合；转换触点（CO）：同时具有常开和常闭功能，通电时切换状态。

2.5 传感器与检测器件

位置与物料检测

控件名称	中文名称	检测方式	应用场景
LimitSwitch	限位开关	机械接触式	机械设备的行程限制和位置检测
ProximitySwitchN	NPN接近开关	无接触电磁感应	金属物体检测，输出低电平有效
ProximitySwitchP	PNP接近开关	无接触电磁感应	金属物体检测，输出高电平有效
PhotoelectricSwitchN	NPN光电开关	光束遮挡检测	物料检测、计数的首选方案
PhotoelectricSwitchP	PNP光电开关	光束遮挡检测	物料检测、计数的高电平输出版本
WaterSwitch	液位开关	浮球机械式	水箱、水池的液位检测
MaterialLevel	料位开关	振动式/电容式	固体物料的位置检测
PT100	热电阻温度传感器	电阻变化	-200℃~+500℃范围的温度检测

NPN与PNP的区别：NPN传感器输出低电平时触发，负载接在电源正极和传感器输出之间（与PLC共地）；PNP传感器输出高电平时触发，负载接在传感器输出和电源负极之间（与PLC共电源）。

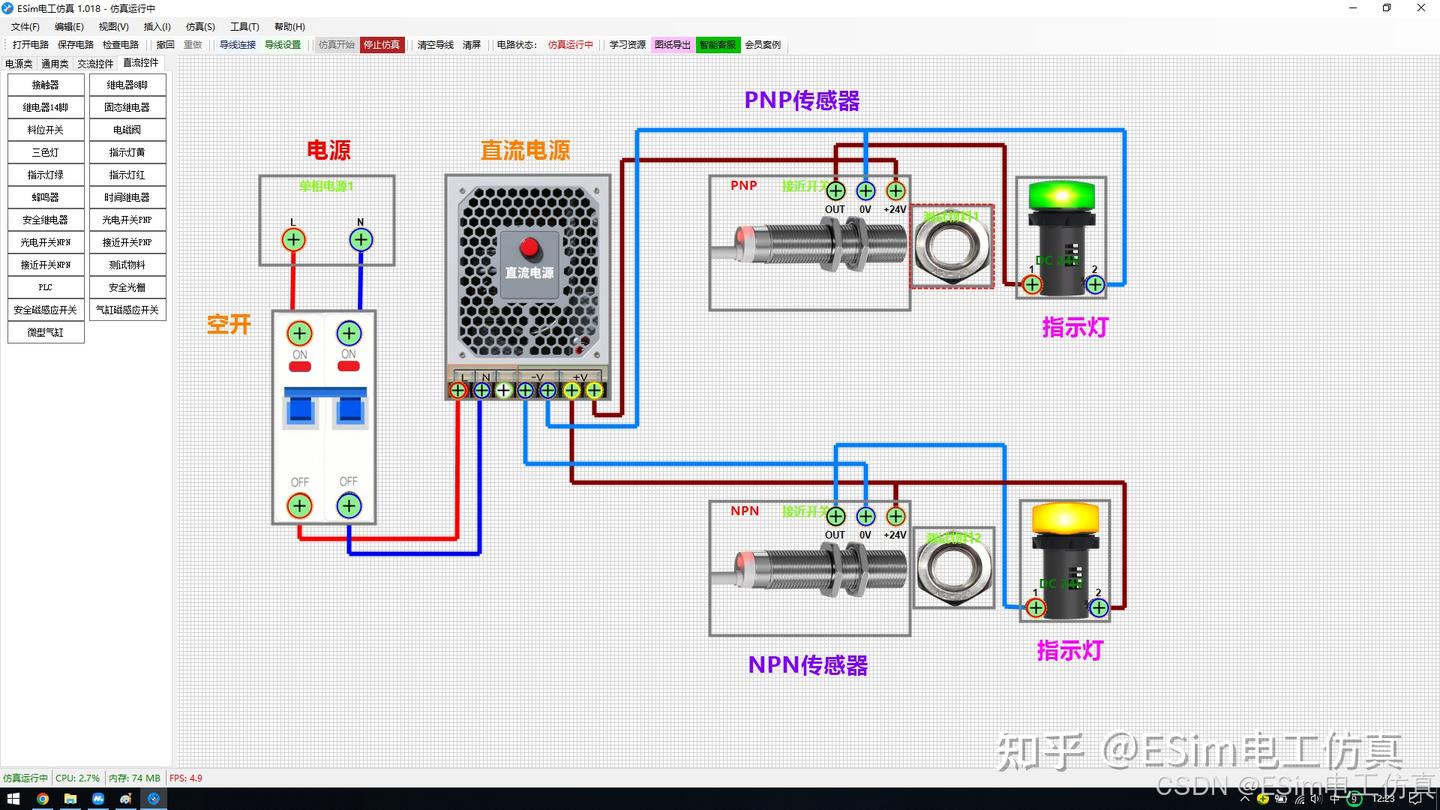

NPN与PNP传感器接线原理图对比

2.6 智能控制器件

高级控制设备

控件名称	中文名称	品牌型号	主要功能

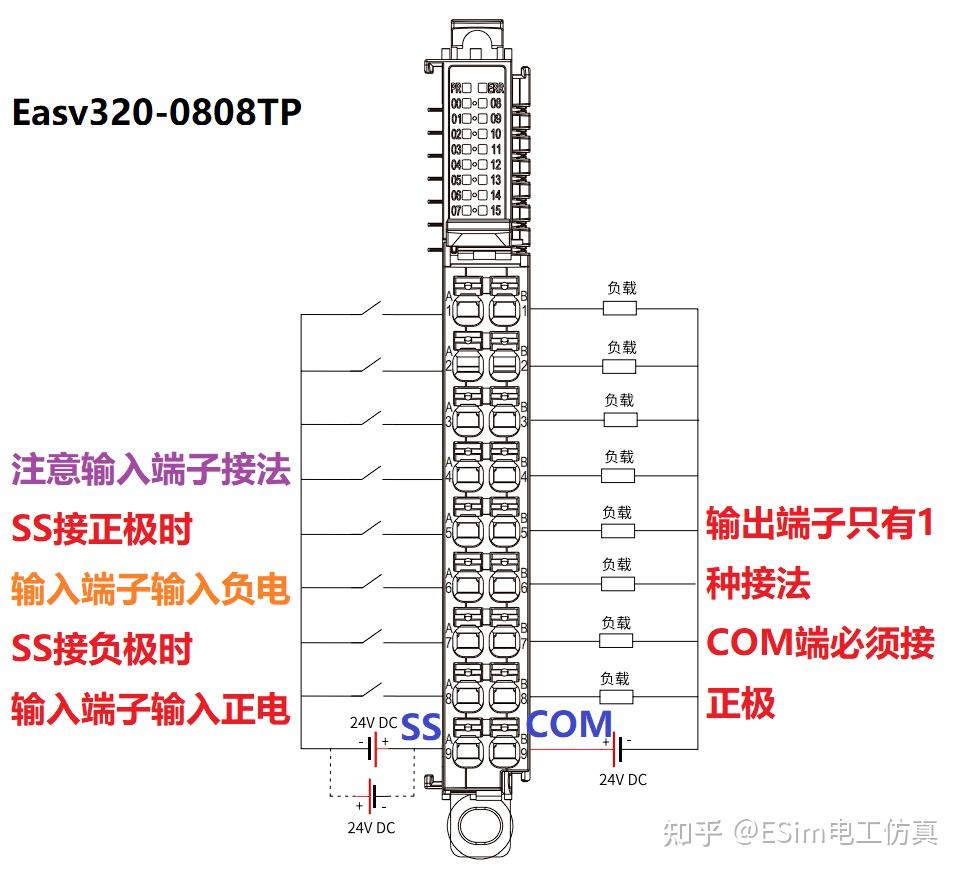

Easy320	PLC控制器	汇川InnoGreen Easy320	8DI/8DO，支持Modbus TCP通信

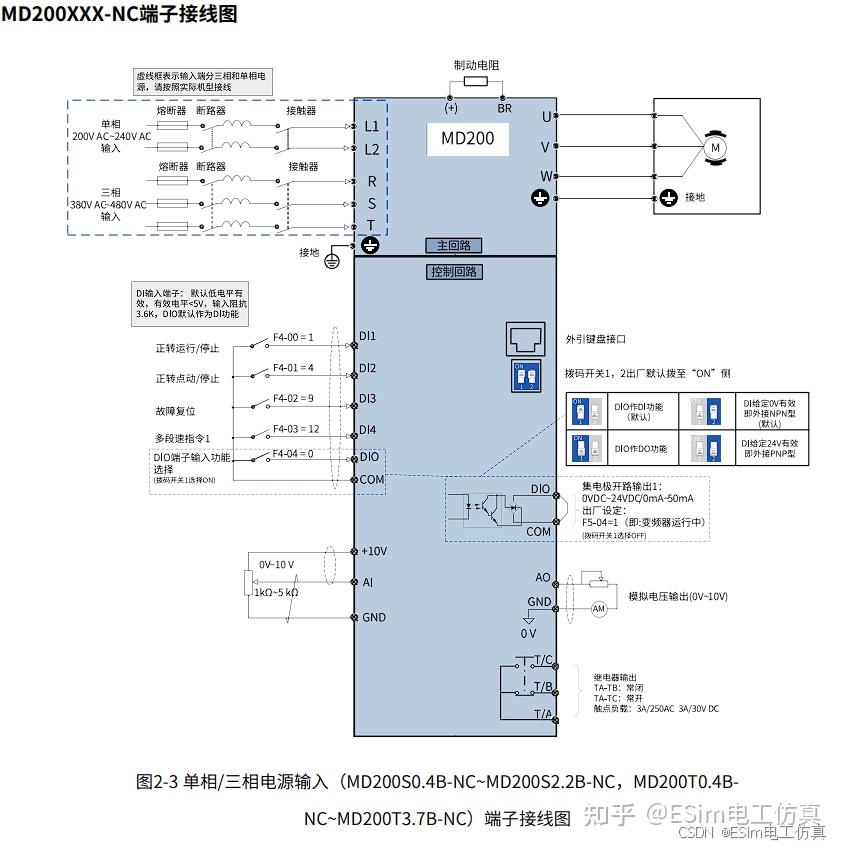

MD200	变频器	汇川MD200	0.75~7.5kW，面板/端子控制
TemperatureController	温控器	国产通用型	PID控制，温度检测与自动调节
SmartTank	智能水箱系统	ESim电工仿真专有	VIP功能，综合实训平台
SSR	固态继电器	通用型	无触点通断，用于高频开关控制
HeatingTube	加热管	通用型	电阻式加热，功率600W

2.7 ESim电工仿真实践

元器件熟悉练习

打开ESim电工仿真，点击"元器件"按钮，浏览全部100+种元器件
逐个查看开关类元器件，了解其外观、端子数量和功能特点
查看继电器和接触器，区分线圈端子和触点端子
查看传感器类元器件，了解NPN和PNP的区别
查看测量仪表类：电压表、电流表、电能表、万用表
长按PLC和变频器，进入参数设置界面，熟悉可配置参数

⚡ 第三阶段：基础电路仿真（3-4周）

掌握基础电路是电工学习的关键。本阶段在ESim电工仿真中练习家庭电路和工业基础控制电路，学习使用万用表和电路检查功能，为后续复杂的工业控制电路打下基础。

3.1 家庭电路仿真

案例1：单控灯电路

电路组成：交流电源（AC 220V）+ 单开开关（WallSwitchSingleB）+ 灯泡（Bulb）

电路原理：火线（L）从电源流出，经过开关后连接到灯泡，灯泡另一端接零线（N）形成回路。

**布线原则：**"火线进开关，零线进灯头"------这是家庭电路的基本布线原则。开关控制火线的通断，确保开关断开后灯泡不带电，更换灯泡时更加安全。

学习目标：理解照明电路的基本结构，掌握"火线进开关，零线进灯头"的基本布线原则

ESim电工仿真操作：在ESim电工仿真中选择"家庭电路仿真"场景，添加电源、开关和灯泡，连接后运行仿真，观察开关控制灯亮灭的效果

案例2：双控灯电路（两地控制）

电路组成：交流电源 + 两个双控开关（WallSwitchSingleB）+ 灯泡

电路原理：两个双控开关分别安装在楼梯两端或房间门口和床头，通过不同的连接方式实现两地独立控制同一盏灯。

应用场景：楼梯照明（楼上楼下都能控制）、卧室照明（门口和床头都能控制）

学习目标：理解双控开关的工作原理，掌握楼梯、走廊灯的控制方式

ESim电工仿真操作：使用ESim电工仿真搭建双控电路，点击任意一个开关，观察灯泡的状态变化，验证两个开关都能独立控制灯泡

案例3：配电箱电路

电路组成：电能表 + 总断路器 + 漏电保护器 + 分路断路器 + 端子排

电路原理：电源进线首先经过电能表计量，然后通过总断路器进行总保护，再分配到各分路，每路单独由断路器和漏电保护器保护。

学习目标：理解住宅配电系统的基本结构，掌握配电箱的元器件选型和接线顺序

ESim电工仿真操作：在ESim电工仿真中搭建完整的配电箱电路，了解电能表、断路器、漏电保护器等器件的作用和连接顺序

3.2 工业基础控制电路

案例4：点动控制电路

电路组成：电源 + 断路器 + 接触器 + 点动按钮 + 电机

主电路：三相电源（L1/L2/L3）→断路器→接触器主触点（KM）→热继电器（FR）→电机（M）

控制电路：控制电源（L/N）→停止按钮（SB1，常闭）→启动按钮（SB2，常开）→接触器线圈（KM）→热继电器常闭触点（FR）→控制电源

工作原理：按下启动按钮→接触器线圈得电→主触点闭合→电机通电运转；松开启动按钮→接触器线圈失电→主触点断开→电机停止。

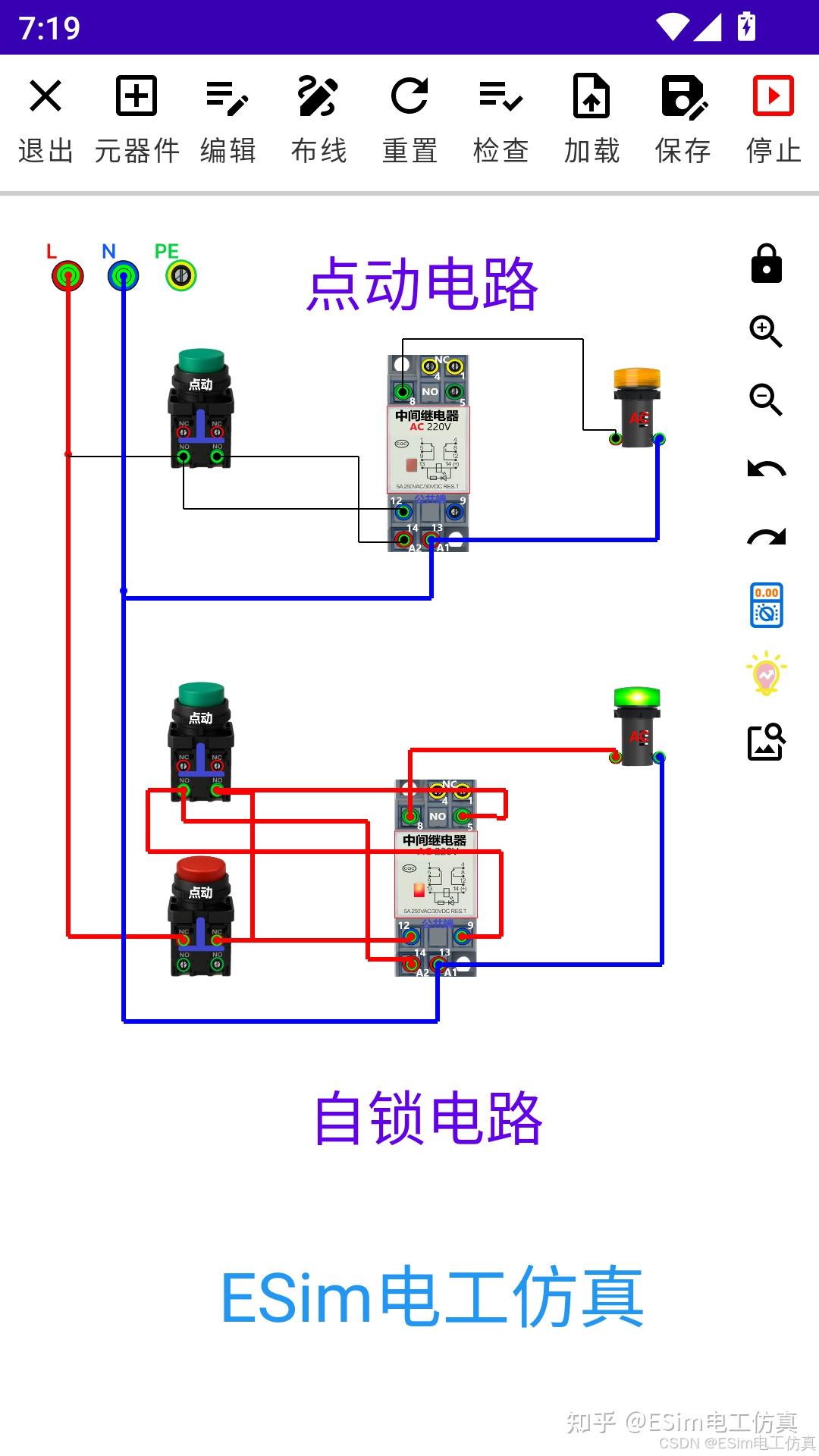

ESim电工仿真操作：在ESim电工仿真"学习案例"中查看"点动和自锁电路"，点击按钮观察接触器和电机的动作

案例5：自锁保持电路（启-保-停）

电路组成：在点动电路基础上，增加接触器辅助触点（常开）与启动按钮并联形成自锁回路

工作原理：按下启动按钮→接触器吸合→辅助触点闭合→即使松开按钮，辅助触点仍保持线圈通电→电机持续运转；按下停止按钮→控制回路断开→接触器释放→电机停止。

关键概念：自锁（自保）是指依靠自身辅助触点保持线圈通电的控制方式，是工业控制中最基础、最重要的控制逻辑。

ESim电工仿真操作：这是工业电路的基础，务必在ESim电工仿真中反复练习，理解自锁原理，并观察辅助触点的作用

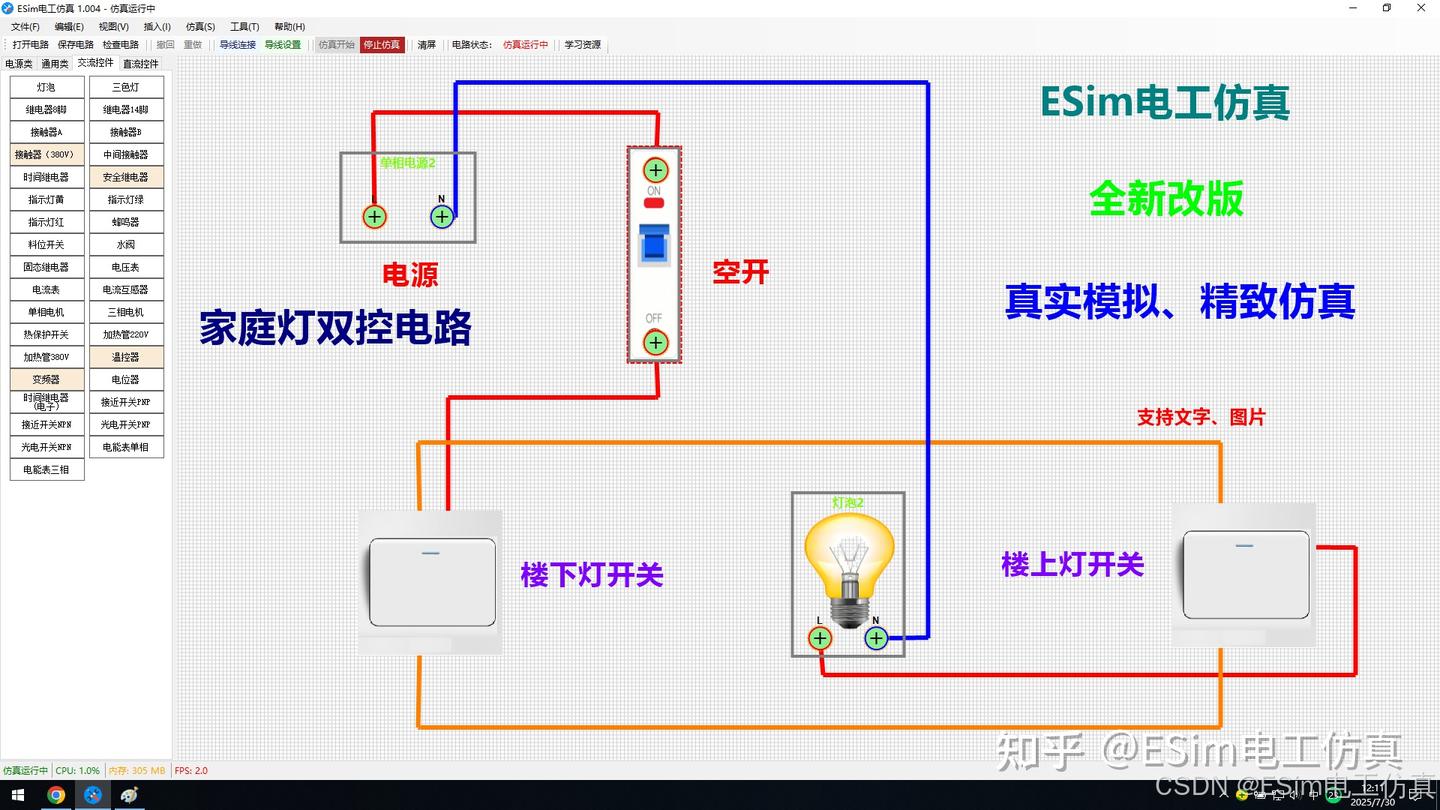

家庭电路仿真，灯双控电路

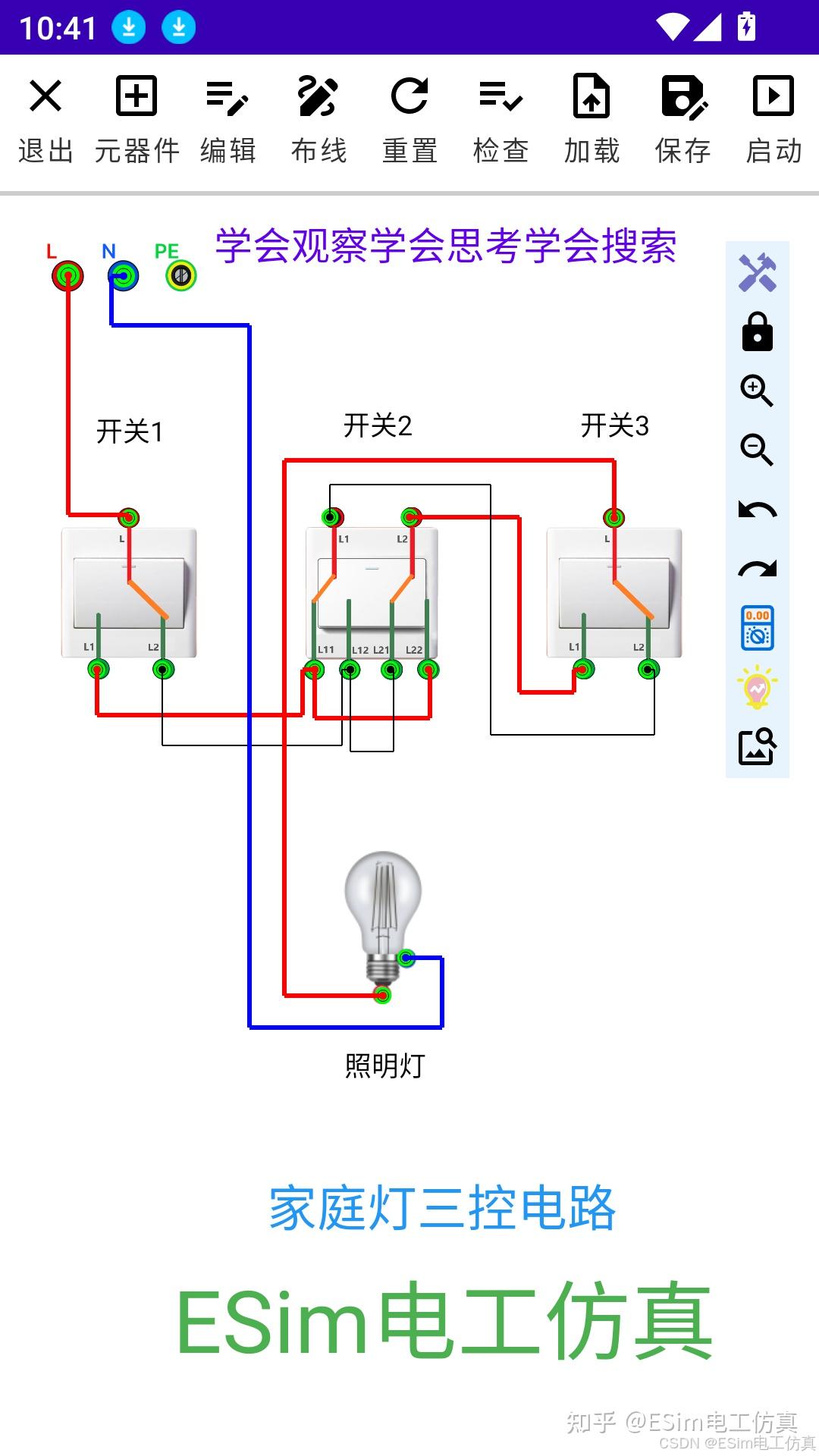

家庭电路仿真，灯三控电路

3.3 万用表的使用方法

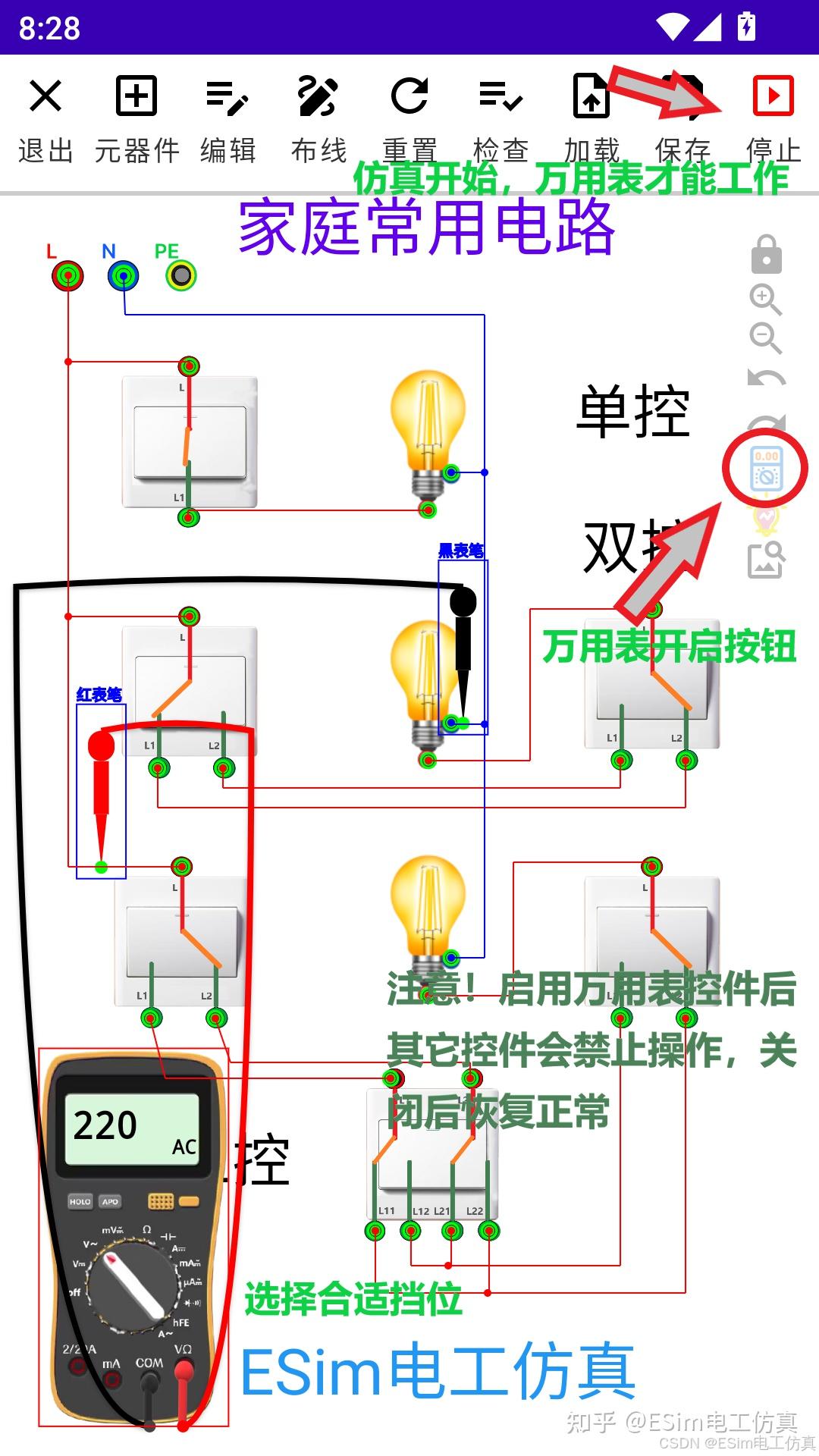

ESim电工仿真万用表功能说明

万用表是电工最常用的测量工具。ESim电工仿真的万用表控件提供3个挡位：

**交流电压档（AC V）**：测量交流电路电压（如220V/380V），测量时红表笔接火线，黑表笔接零线或地线
**直流电压档（DC V）**：测量直流控制电路电压（如24V），注意正负极性
**电阻档/通断档（Ω/蜂鸣器）**：检测线路通断，蜂鸣器响表示导通，不响表示断路

使用方法：点击屏幕右侧万用表标识启用→选择挡位→点击两个测量点→读取数值

注意事项：启用万用表时控件无法点击，关闭万用表后恢复操作。测量电压时，万用表必须并联在被测电路两端。

ESim电工仿真万用表功能说明

万用表实操练习

在ESim电工仿真中搭建一个简单的灯泡电路（电源+开关+灯泡）
启用万用表，选择交流电压档（AC V）
测量电源两端电压（应显示约220V），理解电压测量是并联测量
测量灯泡两端电压（开关闭合时应有电压，断开时为0V）
选择电阻档/通断档，测量导线通断（蜂鸣器响表示导通）
故意断开一根导线，测量断点两端，观察万用表显示

3.4 电路检查功能

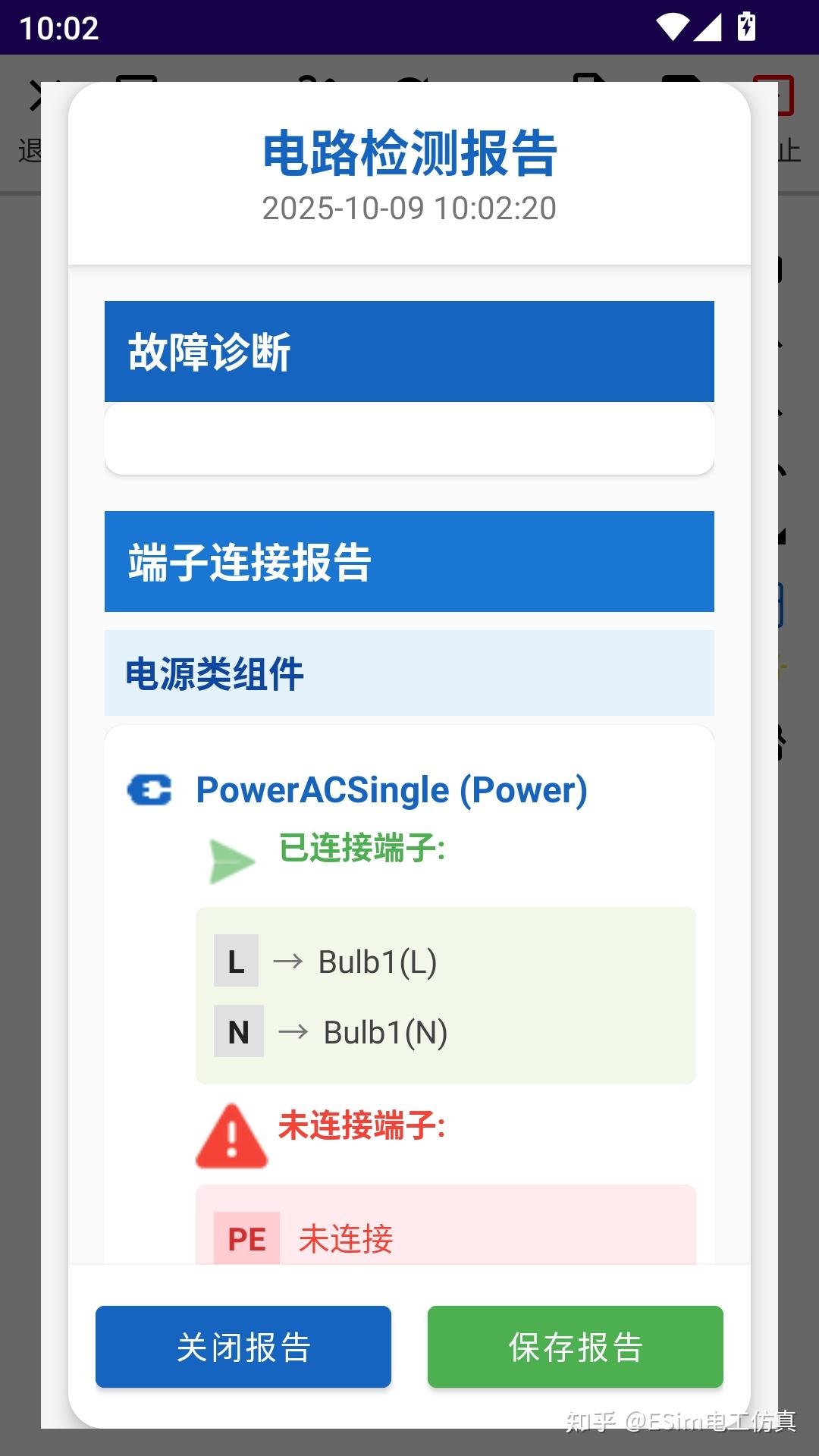

ESim电工仿真电路检查功能

电路检查功能是ESim电工仿真的一大特色，可以帮助学习者快速发现电路中的问题。

主要功能：

显示已连接端子列表：列出所有正确连接的端子
显示未连接端子列表：列出所有未连接的端子，防止漏接
检测短路故障：如火线与零线直接相连会立即提示短路
检测缺相故障：三相电路缺少一相会提示缺相警告
提示断路问题：控制回路不完整时会提示断路

使用方法：点击顶部"检查"按钮，系统自动分析电路并生成详细报告

ESim电工仿真电路检查功能

3.5 ESim电工仿真实践项目

本阶段必做练习

在ESim电工仿真中独立完成单控灯、双控灯电路
练习点动控制电路，观察接触器动作过程
练习启-保-停电路，深刻理解自锁原理
使用万用表测量各点电压，验证电路工作状态
故意制造一个断路故障，使用电路检查功能排查
在ESim电工仿真"低压电工实操"模块中完成模拟考试电路

🏭 第四阶段：工业控制电路（4-5周）

工业控制电路是电工的核心技能。本阶段在ESim电工仿真中学习电机控制、互锁保护、传感器应用等典型工业电路，掌握电气互锁、顺序控制等关键技术。

4.1 电机正反转控制电路

视频教程推荐

🎬 点击观看：三相电机正反转电路仿真演示

通过视频直观了解正反转电路的实际运行效果

案例1：三相电机正反转电路

应用场景：传送带正反转、升降机、卷扬机等需要改变电机转向的设备

电路原理：通过调换三相电源的任意两相相序（如L1和L2对调），改变电机旋转方向。

主电路构成：电源→正转断路器→正转接触器主触点→电机；电源→反转断路器→反转接触器主触点→电机（注意：反转接触器要调换相序）

关键保护------互锁： 必须设置电气互锁 和机械互锁，防止正反转接触器同时吸合造成电源短路。

互锁实现：将正转接触器的常闭辅助触点串联在反转控制回路中，反转接触器的常闭辅助触点串联在正转控制回路中。这样即使误操作同时按下两个启动按钮，由于互锁触点的作用，两个接触器也不会同时吸合。

ESim电工仿真操作：在ESim电工仿真"学习案例"中打开"电机正反转电路"，研究互锁接法，运行仿真测试互锁保护功能

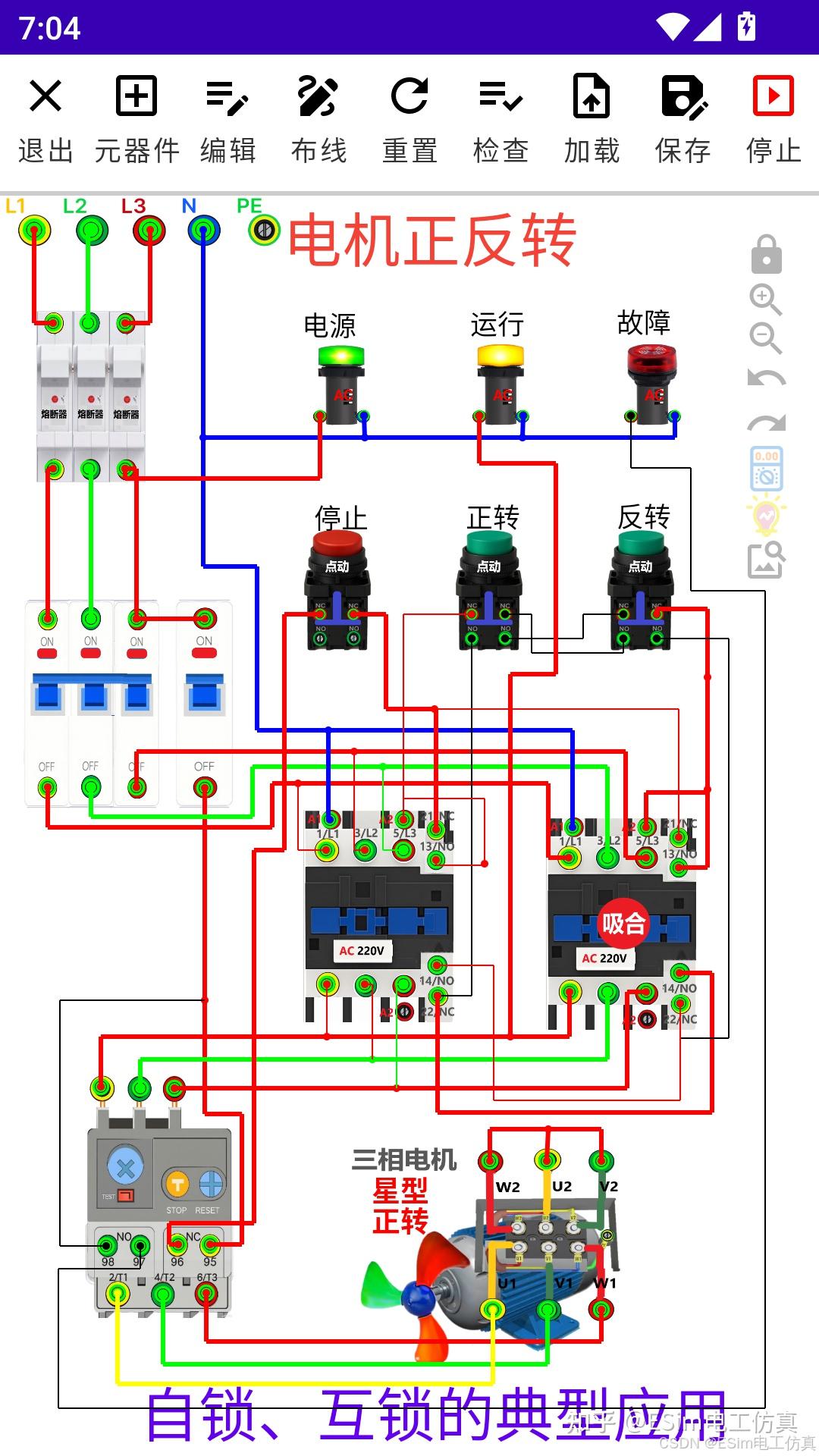

电机正反转电路原理图，包含电气互锁和安全保护

4.2 星三角降压启动电路

视频教程推荐

🎬 点击观看：三相电机星三角降压启动仿真演示

详细演示星三角启动的完整过程和延时切换逻辑

案例2：星三角启动电路

应用场景：大功率三相异步电机（11kW以上）启动时，降低启动电流，减小对电网的冲击。

工作原理：启动时电机绕组接成星形（Y），每相绕组承受电压为额定电压的1/√3（约220V）；运行稳定后切换为三角形（△），每相绕组承受额定电压（380V）。

启动电流：星形启动时电流约为三角形直接启动的1/3，但转矩也减小到1/3。

电路组成：主接触器（KM1）+ 星形接触器（KMY）+ 三角形接触器（KM△）+ 时间继电器（KT）+ 热继电器（FR）+ 互锁触点

动作时序：按下启动→主接触器+星形接触器吸合（Y接）→延时5-10秒→星形接触器断开+三角形接触器吸合（△接）→电机全速运行

ESim电工仿真操作：在ESim电工仿真"学习案例"中打开"电机星三角启动电路"，观察启动过程，使用时间继电器设置延时参数

4.3 安全继电器应用电路

案例3：急停安全回路

安全器件：急停按钮（StopButton）+ 安全继电器（SafetyRelay）- VIP功能

安全等级：符合EN ISO 13849-1安全标准，采用双通道安全回路设计

工作原理：多个急停按钮串联接入安全继电器的双通道输入，任一急停触发→安全继电器立即断开→切断电机接触器控制回路→设备停止

安全特点：安全继电器具有自我监控功能，检测到内部故障时会自动进入安全状态；断线故障会被检测到并触发安全保护。

ESim电工仿真操作：在ESim电工仿真中练习急停回路接线，测试安全继电器的动作逻辑，观察急停按下后接触器的状态变化

安全警示

急停回路是设备安全的最后保障。在实际应用中，急停按钮必须使用常闭触点，确保在按钮损坏或线路断线时也能保持安全功能。安全继电器不能使用普通继电器替代，必须选用符合安全标准的专用产品。

4.4 传感器应用电路

案例4：NPN与PNP传感器接线

NPN传感器接线：棕线接+24V，蓝线接0V，黑线（信号输出）接负载一端，负载另一端接+24V。传感器触发时，信号线输出低电平（0V），负载得电。

PNP传感器接线：棕线接+24V，蓝线接0V，黑线（信号输出）接负载一端，负载另一端接0V。传感器触发时，信号线输出高电平（+24V），负载得电。

简单记忆：NPN输出低电平------负载接正极（与PLC共地）；PNP输出高电平------负载接负极（与PLC共电源）。

ESim电工仿真操作：在ESim电工仿真"学习案例"中打开"PNP/NPN传感器"电路，对比两种传感器的接线方式，点击传感器触发状态变化，观察继电器动作

案例5：自动往返控制电路

应用场景：龙门吊、传送带、升降平台等需要自动往复运动的设备

电路原理：使用行程开关（LimitSwitch）作为位置检测，到达设定位置后自动切换电机转向。

控制逻辑：电机正转→碰到右限位开关→电机停止→切换为反转→碰到左限位开关→电机停止→切换为正转，如此循环。

ESim电工仿真操作：在ESim电工仿真中搭建正反转电路，添加两个行程开关分别作为左右限位，点击行程开关触发状态变化，观察电机转向切换

4.5 温控器应用电路

案例6：温度控制电路

电路组成：温控器（TemperatureController）+ PT100热电阻 + 加热管（HeatingTube）+ 固态继电器（SSR）

工作原理：PT100检测温度→温控器比较设定值与实际值→根据PID算法控制固态继电器通断→调节加热管功率→实现温度恒定控制

温控器参数设置：设定温度（SV）、测量温度（PV）、回差（防止频繁启停）、控制方式（ON-OFF或PID）

ESim电工仿真操作：在ESim电工仿真中长按温控器设置参数（设定温度、温差），点击PT100传感器触发温度变化，观察温控器输出状态和固态继电器的动作

4.6 ESim电工仿真实践项目

工业电路必做练习

在ESim电工仿真中独立完成电机正反转电路，测试互锁功能
完成星三角启动电路，设置时间继电器延时5-10秒
练习传感器与中间继电器的配合使用，理解信号转换
完成温控电路，理解温度PID控制的基本逻辑
使用示教功能观看"电机星三角启动电路"的搭建过程
尝试设计一个简单的顺序控制电路（如多个指示灯依次点亮）

🖥️ 第五阶段：PLC与变频器（5-6周）

PLC（可编程逻辑控制器）和变频器是现代工业自动化的核心设备。本阶段在ESim电工仿真中学习汇川Easy320 PLC和MD200变频器的使用，为成为自动化工程师打下基础。

视频教程推荐

🎬 点击观看：PLC控制变频器仿真演示

完整演示PLC与变频器的接线、参数设置和控制逻辑

5.1 汇川Easy320 PLC基础

PLC电气接线图，包含输入输出端子分配

ESim电工仿真中的PLC功能

ESim电工仿真支持汇川InnoGreen Easy320 PLC的接线仿真，包括：

**数字量输入（DI）**：I0.0 - I0.7（8路输入），接按钮、传感器、行程开关等开关量信号
**数字量输出（DO）**：Q0.0 - Q0.7（8路输出），控制继电器、接触器、指示灯等
通信功能：支持Modbus TCP通信，可与触摸屏、上位机通信

工作模式：

自动模式：输出点状态与连接的虚拟PLC程序保持一致（适合学习编程逻辑）
手动模式：可手动点击输出点强制输出，用于调试硬件接线

PLC接线练习：启-保-停控制

打开汇川编程软件 AutoShop，然后新建项目，PLC型号选择Easy320,然后点击右上角的离线仿真按钮打开汇川虚拟PLC，然后打开ESim电工仿真，添加PLC等等我们需要的控件进行接线模拟仿真

输入接线：启动按钮→I0.0（接输入端子和COM），停止按钮→I0.1（接输入端子和COM）(具体接线参考汇川PLC指导手册)

输出接线： Q0.0→中间继电器线圈（继电器另一端接电源N），COM→电源N (具体接线参考汇川PLC指导手册)

梯形图逻辑（LD指令）：

复制代码

LD I0.0      // 加载启动按钮（常开）
OR Q0.0      // 或输出自锁（常开触点）
ANI I0.1     // 与停止按钮（常闭）
= Q0.0       // 输出到接触器线圈

梯形图逻辑（说明）：按下启动按钮（I0.0闭合）→Q0.0输出→接触器吸合；Q0.0常开触点闭合形成自锁，即使松开启动按钮也能保持输出；按下停止按钮（I0.1断开）→Q0.0失电→接触器释放。

ESim电工仿真操作：在ESim电工仿真中打开"PLC控制电路"案例，熟悉PLC端子布局，练习输入输出接线，体验手动模式和自动模式的区别

5.2 汇川MD200变频器应用

变频器视频教程系列

🎬 变频器参数操作演示 - 面板参数设置详解
🎬 面板控制模式演示 - 本地启停操作
🎬 端子控制模式演示 - 外部接线控制
🎬 两线式控制演示 - 典型接线方案
🎬 多段速控制演示 - 多段速度切换

ESim电工仿真中的变频器功能

ESim电工仿真中的汇川MD200变频器支持以下控制方式：

面板控制：直接操作变频器面板上的按钮进行启停、调速，适合调试和单机运行
端子控制：通过外部接线端子控制启停和调速，适合自动化系统集成

端子控制模式：

两线式模式1：DI1为正转启动，DI2为反转启动（不能同时ON）
两线式模式2：DI1为运行使能，DI2为方向选择
三线式模式1：使用3个端子（启动、停止、方向）控制
多段速控制：通过多个端子组合（DI1、DI2、DI3）选择预设的多个速度

常用参数：

F0.02：运行命令源（0=面板，1=端子）
F0.03：频率指令来源（0=面板电位器，1=端子模拟量）
F2.01~F2.04：多段速频率设置

输出端子：支持报警输出（继电器输出）和运行指示输出（晶体管输出）

变频器接线练习

📗 变频器学习 - 汇川MD200配置
主电路接线：电源（L1,L2,L3）→断路器→变频器输入端子（R,S,T）→变频器输出端子（U,V,W）→电机

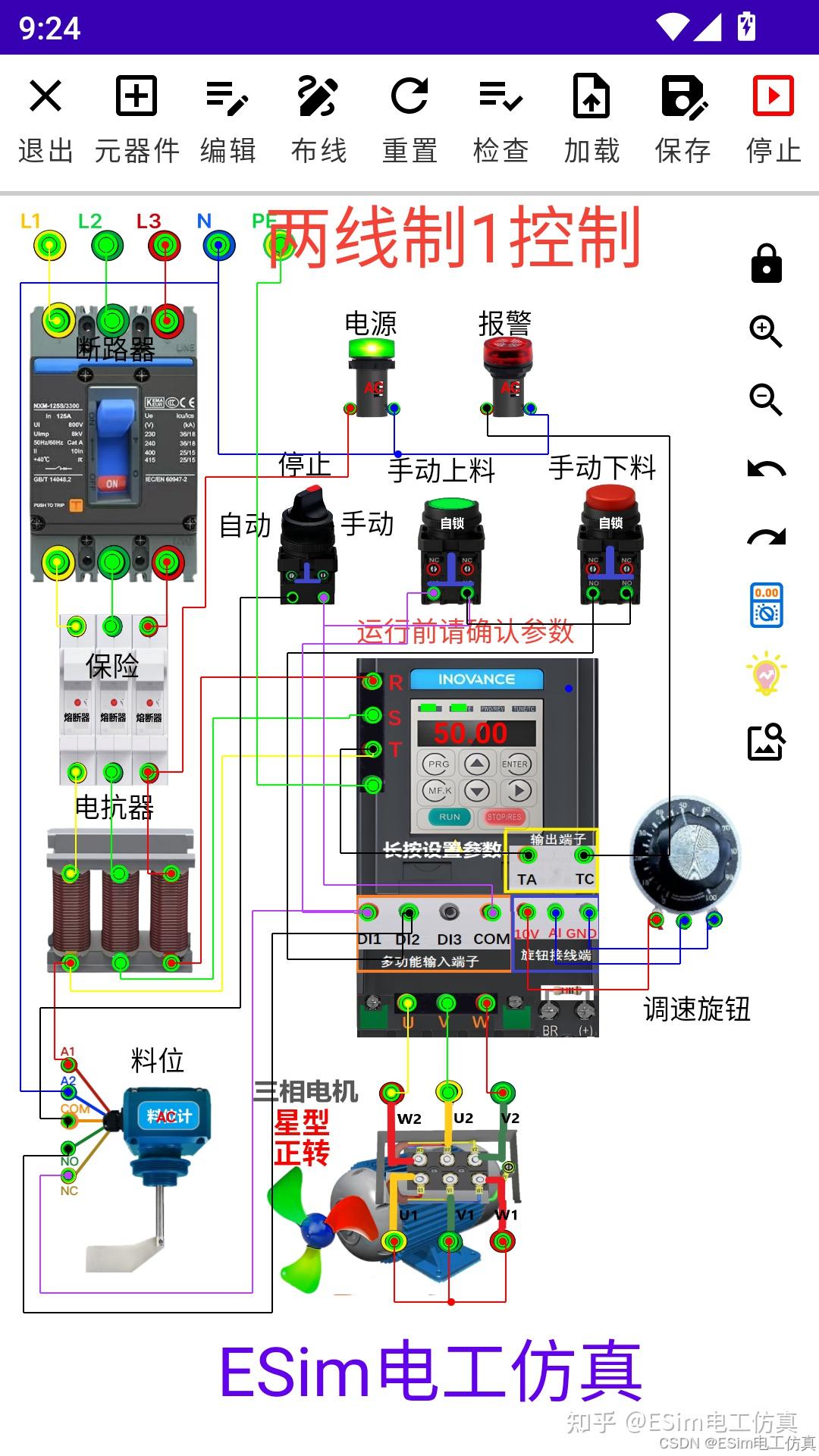

控制电路接线（两线式模式1）：

常开按钮→变频器DI1（正转端子）
常开按钮→变频器DI2（反转端子）

参数设置步骤：

长按MD200变频器进入设置界面
设置F0.02=1（运行命令源为端子控制）

ESim电工仿真操作：在ESim电工仿真APP中进入"变频器学习"模块，分别练习面板控制和端子控制两种模式

5.3 PLC控制变频器综合应用

综合项目：PLC控制变频器的启停

系统构成：PLC（控制器）+ 变频器（执行器）+ 电机（负载）+ 按钮/选择开关（输入设备）

控制要求：

按下按钮，电机启动，释放按钮电机停止

硬件接线方案：

PLC输入：常开按钮→I0.0，常开按钮→I0.1
PLC输出：Q0.0→变频器DI1（使能），Q0.1→变频器DI2（使能）
变频器参数：端子控制、控制模式两线1

PLC程序逻辑：

复制代码

LD I0.0              // 按钮（常开）正转
= Q0.0               // 使能变频器
LD I0.1              //按钮（常开）反转
= Q0.1               //使能变频器

ESim电工仿真操作：在ESim电工仿真中搭建完整系统，在汇川PLC编程软件中编写梯形图程序并启动离线仿真，测试PLC控制变频器的功能

5.4 ESim电工仿真实践项目

PLC与变频器必做练习

在ESim电工仿真中熟悉汇川Easy320 PLC的端子布局，区分输入和输出端子
练习PLC输入输出接线，使用手动模式测试各点功能
在ESim电工仿真中配置汇川MD200变频器参数，熟悉常用参数含义
练习变频器的面板控制和端子控制两种模式，理解区别
完成PLC控制变频器启停的综合项目
尝试设计一个三段速调速系统，巩固PLC和变频器的综合应用
使用示教功能观看"PLC控制电路"的搭建过程

🔍 第六阶段：故障排查与项目实战（持续练习）

故障排查是电工的核心技能。本阶段利用ESim电工仿真的万用表和电路检查功能，学习系统化的故障诊断方法，并完成综合项目，积累实战经验。

6.1 系统化故障排查方法

电气故障排查五步法（结合ESim电工仿真功能）

观察现象：在ESim电工仿真中运行电路，观察哪些元器件工作异常（灯不亮、电机不转、接触器不吸合、指示灯状态不对）
分析原理：根据电气原理图，分析电路的正常工作流程，确定故障可能发生的环节（主电路还是控制电路）
使用万用表测量：在ESim电工仿真中启用万用表，测量关键点电压（如接触器线圈两端是否有电压、电源是否有电）
使用电路检查：点击"检查"按钮，查看系统报告的故障信息（短路、断路、缺相等）
验证修复：修复疑似故障点后，重新运行仿真验证故障是否排除

6.2 常见故障类型与排查

典型故障排查（在ESim中练习）

故障1：电机不运转

检查主电路：用万用表测量电机端电压（AC档），确认380V三相电源是否正常
检查控制电路：测量接触器线圈电压（AC档），确认控制回路是否正常
检查保护器件：热继电器是否动作（查看辅助触点状态，需手动复位或等待自动恢复）
检查接触器：主触点是否烧蚀、线圈是否损坏

故障2：接触器不吸合

检查控制回路是否完整：使用电路检查功能查看是否有未连接端子
测量接触器线圈两端电压是否正常（约220V或380V）
检查停止按钮是否处于闭合状态（常闭触点）
检查热继电器常闭触点是否断开（过载保护动作）

故障3：短路故障

ESim电工仿真会自动检测并弹窗提示短路故障
根据提示信息检查接线，排除零火线短接、线头裸露碰壳等问题
检查元器件是否损坏（如电容击穿、绝缘老化）

故障4：电机缺相运行

现象：电机声音异常、振动大、发热严重、转矩下降
检查：测量三相电源电压是否平衡，用万用表检查熔断器是否熔断
注意：缺相运行会烧毁电机，发现缺相应立即停机检查

6.3 智能水箱综合项目

VIP项目：智能水箱控制系统

系统组成：智能水箱（SmartTank）+ PLC + 温控器 + 水阀 + 加热管 + 液位计 + 热电阻

控制要求：

液位控制：低液位自动启动进水阀进水，高液位自动停止进水
温度控制：水温低于设定值启动加热，达到设定值停止加热
报警功能：超高液位报警、超低液位报警、超温报警

元器件接线说明：

进水阀：N是公共端（接零线），上是进水阀线圈，下是出水阀线圈，电源AC 220V
热电阻：+、-两个接线端子，型号PT100，用于检测水温
加热管：L1、L2两个接线端子，默认功率600W
液位计：COM是公共端，高是上限位信号，低是下限位信号

ESim电工仿真操作：在ESim电工仿真中打开"智能水箱学习系统"案例，设置参数，搭建控制电路，实现自动液位和温度联合控制功能

6.4 低压电工实操考证

ESim电工仿真考证模块

ESim电工仿真专门开发了低压电工实操模块，完全免费，帮助考生顺利通过实操考试：

六大典型考试电路：涵盖低压电工考证的所有实操项目
原理图查看：每个电路都有对应的电气原理图，方便对照学习
讲解视频：专业老师的详细讲解，帮助理解电路原理和接线要点
仿真练习：重置电路后自行接线练习，反复训练直到熟练
评分功能：模拟真实考试评分标准，了解自己的掌握程度

使用方法：在ESim电工仿真主界面找到"低压电工实操"模块，选择需要练习的电路，先查看原理图和讲解视频，然后点击"重置"进行布线练习

6.5 ESim电工仿真实践总结

故障排查与项目实战练习

在ESim电工仿真中故意制造断路故障，使用万用表逐步排查，练习故障定位技能
故意制造短路故障，观察仿真系统的检测和提示信息
完成智能水箱项目（VIP功能），实现液位和温度联合控制，积累综合项目经验
在"低压电工实操"模块中完成所有考证电路的练习，为考证做准备
使用示教功能制作一个电路搭建的演示动画，加深对电路的理解
综合运用所学知识，设计一个简单的自动化控制项目
尝试修改已有案例的参数或逻辑，培养独立设计能力

🎓 总结与展望

通过这六个阶段的系统学习，你已经掌握了从电气原理图识读 到PLC、变频器应用 的完整技能链。所有学习内容都基于ESim电工仿真软件的实际功能设计，确保每个知识点都能在软件中得到验证和实践。

学习成果回顾：

掌握了100+种工业元器件的识别和使用方法
能够熟练读懂电气原理图，理解主电路与控制电路的区别
熟练搭建了从家庭电路到工业控制电路的各类典型电路
学会了使用万用表和电路检查功能进行故障排查
完成了PLC接线和简单编程、变频器参数设置
具备了独立完成小型自动化项目的能力

继续提升的建议

持续练习：利用ESim电工仿真随时随地进行电路搭建练习，保持手感
研究案例：仔细研究ESim电工仿真内置的16大类案例电路，举一反三
考取证书：利用低压电工实操模块备考，获取特种作业操作证
进阶学习：学习更复杂的PLC编程（如AutoShop软件）、触摸屏组态、伺服控制
实际项目：将仿真经验应用到实际工作中，积累真实工程经验
关注行业：关注工业自动化行业动态，学习新技术、新设备

写在最后

电工与工控技术是一门需要终身学习的技艺。技术在不断进步，设备在不断更新，作为电气技术人员，我们必须保持学习的热情和进取的精神。

ESim电工仿真像是一个**"随身携带的电工实验室"**，无论何时何地，你都可以打开手机或电脑进行练习。从零基础到能够独立完成工业项目，这段旅程虽然需要时间和努力，但每一步的进步都会让你充满成就感。

记住我们前面讲到的学习方法：善于观察学习总结别人的经验、学会思考学会搜索、充分利用仿真软件进行模拟练习、碎片化学习与系统学习相结合、善于利用AI工具辅助学习、保持持续学习的习惯、在试错中成长。

最后，祝你在电工与工控技术的学习道路上越走越远，早日成为一名合格的电气工程师！

学习路上，ESim电工仿真与你同行，本指南仅仅是学习建议，具体如何学习需要根据个人情况自己决定，请知悉！

参考文章：电工与工控学习指南
