CA 注意力机制 (Coordinate Attention)
!abstract 论文信息
- 论文标题: Coordinate Attention for Efficient Mobile Network Design
- 作者: Qibin Hou, Daquan Zhou, Jiashi Feng
- 发表: CVPR 2021
- 论文地址: https://arxiv.org/abs/2103.02907
- 核心贡献: 提出坐标注意力机制，将位置信息嵌入通道注意力中，使移动端网络能够关注大区域且保留精确的位置信息
一、核心思想
CA (Coordinate Attention) 的核心思想是将位置信息编码到通道注意力中。与 SE 只考虑通道关系、CBAM 使用局部卷积捕获空间信息不同，CA 通过两个方向（水平和垂直）的全局池化，分别沿宽度和高度方向聚合特征，从而保留了精确的位置信息。
CA 的关键特点：
- 位置感知：不同于全局池化丢失位置信息，CA 在水平和垂直方向分别编码，保留了空间位置
- 长程依赖：通过沿一个方向的全局池化，可以捕获该方向的长程依赖关系
- 双分支结构：水平和垂直两个方向并行处理，生成两个注意力图
- 移动端友好：设计轻量，适合部署在移动端设备上
二、模块结构
2.1 整体流程
输入特征图 X [C×H×W]
│
┌─────┴─────┐
│ │
水平方向 垂直方向
全局池化 全局池化
(H方向) (W方向)
│ │
[C×H×1] [C×1×W]
│ │
Concat (维度变换)
│
[C×(H+W)×1]
│
Conv1×1 + BN + h_swish
│
┌─────┴─────┐
│ │
水平注意力 垂直注意力
│ │
Sigmoid Sigmoid
│ │
Xh × X Xw × X
│ │

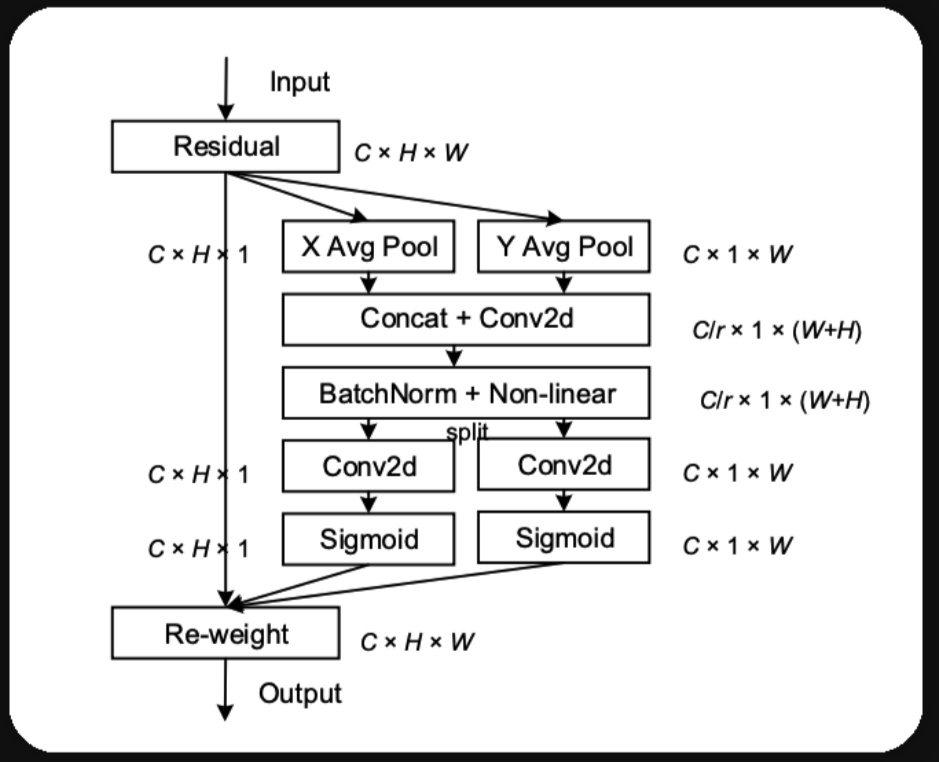

输出特征图2.2 Coordinate Attention 详细结构
输入 X [C×H×W]
│
┌───┴───┐
│ │
│ Coordinate
│ Information
│ Embedding (CIE)
│ │
│ ┌───┴───┐
│ │ │
│ AvgPool AvgPool
│ 沿W方向 沿H方向
│ │ │
│ [C×H×1] [C×1×W]
│ │ │
│ └───┬───┘
│ │
│ Concat + Transform
│ Conv1×1 + BN + h_swish
│ │
│ Split
│ ┌───┴───┐
│ │ │
│ Conv1×1 Conv1×1
│ +Sigmoid +Sigmoid
│ │ │
│ └───┬───┘
│ │
└───┬───┘
│
输出 X' [C×H×W]三、数学公式
3.1 坐标信息嵌入 (Coordinate Information Embedding)
水平方向（沿宽度 W 聚合）：
zch(h)=1W∑0≤i<Wxc(h,i)z_c^h(h) = \frac{1}{W} \sum_{0 \leq i < W} x_c(h, i)zch(h)=W10≤i<W∑xc(h,i)
输出 zh∈RC×H×1z^h \in \mathbb{R}^{C \times H \times 1}zh∈RC×H×1，每个通道保留了高度方向的位置信息。
垂直方向（沿高度 H 聚合）：
zcw(w)=1H∑0≤j<Hxc(j,w)z_c^w(w) = \frac{1}{H} \sum_{0 \leq j < H} x_c(j, w)zcw(w)=H10≤j<H∑xc(j,w)
输出 zw∈RC×1×Wz^w \in \mathbb{R}^{C \times 1 \times W}zw∈RC×1×W，每个通道保留了宽度方向的位置信息。
3.2 坐标注意力生成
将两个方向的特征拼接后通过共享变换：
f=δ(BN(Conv1×1(zh;zw)))f = \delta\Big(BN\big(Conv_{1\times 1}(z\^h; z\^w)\big)\Big)f=δ(BN(Conv1×1(zh;zw)))
其中：
- ⋅;⋅\\cdot;\\cdot⋅;⋅ 表示空间维度的拼接，f∈RC/r×(H+W)f \in \mathbb{R}^{C/r \times (H+W)}f∈RC/r×(H+W)
- δ\deltaδ 为 h-swish 激活函数
- rrr 为缩减率（默认16）
然后将 fff 沿空间维度分割：
fh∈RC/r×H,fw∈RC/r×Wf^h \in \mathbb{R}^{C/r \times H}, \quad f^w \in \mathbb{R}^{C/r \times W}fh∈RC/r×H,fw∈RC/r×W
3.3 注意力权重生成
gh=σ(Conv1×1(fh))∈RC×H×1g^h = \sigma\Big(Conv_{1\times 1}(f^h)\Big) \in \mathbb{R}^{C \times H \times 1}gh=σ(Conv1×1(fh))∈RC×H×1
gw=σ(Conv1×1(fw))∈RC×1×Wg^w = \sigma\Big(Conv_{1\times 1}(f^w)\Big) \in \mathbb{R}^{C \times 1 \times W}gw=σ(Conv1×1(fw))∈RC×1×W
3.4 最终输出
yc(i,j)=xc(i,j)×gch(i)×gcw(j)y_c(i, j) = x_c(i, j) \times g_c^h(i) \times g_c^w(j)yc(i,j)=xc(i,j)×gch(i)×gcw(j)
四、代码实现
python
import torch
import torch.nn as nn
class h_sigmoid(nn.Module):
"""Hard Sigmoid 激活函数"""
def __init__(self, inplace=True):
super().__init__()
self.relu = nn.ReLU6(inplace=inplace)
def forward(self, x):
return self.relu(x + 3) / 6
class h_swish(nn.Module):
"""Hard Swish 激活函数"""
def __init__(self, inplace=True):
super().__init__()
self.hsigmoid = h_sigmoid(inplace=inplace)
def forward(self, x):
return x * self.hsigmoid(x)
class CoordAtt(nn.Module):
"""Coordinate Attention 模块"""
def __init__(self, channels, reduction=32):
super().__init__()
mid_channels = max(8, channels // reduction)
# 共享变换层
self.pool_h = nn.AdaptiveAvgPool2d((None, 1)) # 沿W方向池化
self.pool_w = nn.AdaptiveAvgPool2d((1, None)) # 沿H方向池化
self.conv1 = nn.Conv2d(channels, mid_channels, kernel_size=1,
stride=1, padding=0, bias=False)
self.bn1 = nn.BatchNorm2d(mid_channels)
self.act = h_swish()
# 分支卷积
self.conv_h = nn.Conv2d(mid_channels, channels, kernel_size=1,
stride=1, padding=0, bias=False)
self.conv_w = nn.Conv2d(mid_channels, channels, kernel_size=1,
stride=1, padding=0, bias=False)
def forward(self, x):
b, c, h, w = x.size()
# 沿两个方向进行全局池化
x_h = self.pool_h(x) # [B, C, H, 1]
x_w = self.pool_w(x).permute(0, 1, 3, 2) # [B, C, W, 1]
# 拼接并变换
y = torch.cat([x_h, x_w], dim=2) # [B, C, H+W, 1]
y = self.conv1(y)
y = self.bn1(y)
y = self.act(y)
# 分割
x_h, x_w = torch.split(y, [h, w], dim=2)
x_w = x_w.permute(0, 1, 3, 2) # [B, C/r, 1, W]
# 生成注意力权重
att_h = self.conv_h(x_h).sigmoid() # [B, C, H, 1]
att_w = self.conv_w(x_w).sigmoid() # [B, C, 1, W]
# 应用注意力
return x * att_h * att_w4.2 YOLO 集成版本
python
class C2f_CA(nn.Module):
"""在C2f模块后添加CA注意力"""
def __init__(self, c1, c2, n=1, shortcut=False, e=0.5):
super().__init__()
self.c2f = C2f(c1, c2, n, shortcut, e)
self.ca = CoordAtt(c2)
def forward(self, x):
x = self.c2f(x)
x = self.ca(x)
return x五、在YOLO中的应用
5.1 适用场景
CA 注意力在以下场景中特别有效：
| 场景 | 原因 |
|---|---|
| 小目标检测 | 位置信息对小目标定位至关重要 |
| 密集目标场景 | 精确的空间注意力帮助区分相邻目标 |
| 自动驾驶 | 车辆、行人等目标需要精确定位 |
| 遥感图像 | 目标位置信息对检测很重要 |
5.2 YOLO 配置示例
yaml
# 在YOLOv8的Backbone中添加CA
backbone:
- [-1, 1, Conv, [64, 3, 2]]
- [-1, 1, Conv, [128, 3, 2]]
- [-1, 3, C2f, [128, True]]
- [-1, 1, Conv, [256, 3, 2]]
- [-1, 6, C2f, [256, True]]
- [-1, 1, CoordAtt, [256]] # 在P3后添加CA
- [-1, 1, Conv, [512, 3, 2]]
- [-1, 6, C2f, [512, True]]
- [-1, 1, Conv, [1024, 3, 2]]
- [-1, 3, C2f, [1024, True]]
- [-1, 1, CoordAtt, [1024]] # 在P5后添加CA5.3 注意力机制对比
| 注意力 | 位置信息 | 参数量 | 适用场景 |
|---|---|---|---|
| SE | 无（全局池化） | 中等 | 通用分类 |
| CBAM | 局部（7×7卷积） | 中等 | 通用检测 |
| ECA | 无（全局池化） | 极低 | 轻量化模型 |
| CA | 精确（行列编码） | 低 | 位置敏感任务 |
六、优缺点
优点
- 精确的位置编码：通过水平和垂直方向的独立池化，保留了精确的空间位置信息
- 长程依赖：沿某一方向的全局聚合可以捕获该方向的长程依赖关系
- 轻量化设计：参数量远少于 CBAM 和 SE，适合移动端部署
- 双方向互补：水平和垂直方向的注意力互补，增强了空间感知能力
- 即插即用：可灵活嵌入各种网络架构
缺点
- 二维设计限制：CA 的设计基于二维特征图，扩展到三维场景需要额外设计
- 计算开销：相比 ECA 稍高，但在可接受范围内
- 池化压缩：沿某方向的全局池化仍会损失该方向上的局部细节
- 对通道数敏感：缩减率的选择会影响性能，需要适当调参
参考
- Hou, Q., Zhou, D., & Feng, J. (2021). Coordinate Attention for Efficient Mobile Network Design. CVPR 2021.
- https://arxiv.org/abs/2103.02907
- https://github.com/houqb/CoordAttention
