一文看懂大模型推理为什么需要多卡：从 TP、DP 到 Runtime 的完整演进

作者：吴佳浩（Alben）

引言：

并行度不是加速器，是分账方式：拆得越细，省下来的搬运越少，要付的通信账越多------所以「能不能拆」和「值不值得拆」，是两个问题。

先摆一个现象：两张 RTX 5090 开 TP2，通常拿不到两倍，甚至可能更慢。这不是驱动没调好，也不是框架不行------它是整条推理栈的分账逻辑。

阿拉把这条线从 TP 一路白相相到 Runtime，看看到底是卡越多越结棍，还是账算得越清越结棍。

🔸 一、三个被问烂了的问题

三个问题，我一年被问几十次：

我有两张 RTX 5090，为什么开 TP2 没有快两倍？
模型一张卡已经放得下了，为什么还要 Tensor Parallel？
大模型集群是不是就是一大堆 GPU 一起算同一个请求？

三个问题的答案指向同一个事实：大模型推理里的「多卡」不只有一种方式，不同的并行方式解决的是完全不同的问题。

混为一谈，就会得出「多卡 = 线性加速」这种直觉。而这个直觉在推理场景里几乎总是错的。 读完全文，你会知道每种并行各自在解决什么、代价落在哪、什么时候该用。

🔸 二、集群其实只解决三件事

GPU 集群的存在，不是为了「更快」。它是为了：

text 复制代码

① 放得下模型        → TP / PP / EP
② 服务更多用户      → DP（多副本）
③ 支撑更长上下文    → CP

后面出现的每一个缩写，都只是这三个目标之一的实现手段。

再往下挖一层，你会发现整个推理 Runtime 的设计，本质上只有两个目标。

减少数据移动，提升 GPU 利用率。

原因很简单：Decode 是 Memory Bound，GPU 的算力大部分时间在等数据（第三章会用一张 Roofline 图把这件事讲清楚）。所以不管是并行方式，还是调度、KV Cache 管理，几乎所有设计都在回答同一个问题：怎样让每一次从显存搬来的字节，干更多的活？

技术	表面上解决什么	本质上在做什么
TP	放得下	让每卡少读权重（代价：增加通信）
DP	服务更多用户	副本互不等待，减少排队与同步
EP	放下 MoE	让每个专家的权重读一次、服务更多 token
PP	放得下	分摊模型容量
CP	长上下文	分摊 KV Cache
Continuous Batching	调度	消除空转，提高利用率
PagedAttention	KV 管理	减少显存浪费与碎片，装下更大 batch
Prefix Cache	复用	不重复计算、不重复搬运相同前缀

我希望你带走的不是五个缩写，而是这一条主线。
#mermaid-svg-4HANAZwmbsJXEAJg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-4HANAZwmbsJXEAJg .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-4HANAZwmbsJXEAJg .error-icon{fill:#552222;}#mermaid-svg-4HANAZwmbsJXEAJg .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-4HANAZwmbsJXEAJg .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-4HANAZwmbsJXEAJg .marker{fill:#333333;stroke:#333333;}#mermaid-svg-4HANAZwmbsJXEAJg .marker.cross{stroke:#333333;}#mermaid-svg-4HANAZwmbsJXEAJg svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-4HANAZwmbsJXEAJg p{margin:0;}#mermaid-svg-4HANAZwmbsJXEAJg .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-4HANAZwmbsJXEAJg .cluster-label text{fill:#333;}#mermaid-svg-4HANAZwmbsJXEAJg .cluster-label span{color:#333;}#mermaid-svg-4HANAZwmbsJXEAJg .cluster-label span p{background-color:transparent;}#mermaid-svg-4HANAZwmbsJXEAJg .label text,#mermaid-svg-4HANAZwmbsJXEAJg span{fill:#333;color:#333;}#mermaid-svg-4HANAZwmbsJXEAJg .node rect,#mermaid-svg-4HANAZwmbsJXEAJg .node circle,#mermaid-svg-4HANAZwmbsJXEAJg .node ellipse,#mermaid-svg-4HANAZwmbsJXEAJg .node polygon,#mermaid-svg-4HANAZwmbsJXEAJg .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-4HANAZwmbsJXEAJg .rough-node .label text,#mermaid-svg-4HANAZwmbsJXEAJg .node .label text,#mermaid-svg-4HANAZwmbsJXEAJg .image-shape .label,#mermaid-svg-4HANAZwmbsJXEAJg .icon-shape .label{text-anchor:middle;}#mermaid-svg-4HANAZwmbsJXEAJg .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-4HANAZwmbsJXEAJg .rough-node .label,#mermaid-svg-4HANAZwmbsJXEAJg .node .label,#mermaid-svg-4HANAZwmbsJXEAJg .image-shape .label,#mermaid-svg-4HANAZwmbsJXEAJg .icon-shape .label{text-align:center;}#mermaid-svg-4HANAZwmbsJXEAJg .node.clickable{cursor:pointer;}#mermaid-svg-4HANAZwmbsJXEAJg .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-4HANAZwmbsJXEAJg .arrowheadPath{fill:#333333;}#mermaid-svg-4HANAZwmbsJXEAJg .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-4HANAZwmbsJXEAJg .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-4HANAZwmbsJXEAJg .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-4HANAZwmbsJXEAJg .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-4HANAZwmbsJXEAJg .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-4HANAZwmbsJXEAJg .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-4HANAZwmbsJXEAJg .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-4HANAZwmbsJXEAJg .cluster text{fill:#333;}#mermaid-svg-4HANAZwmbsJXEAJg .cluster span{color:#333;}#mermaid-svg-4HANAZwmbsJXEAJg div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-4HANAZwmbsJXEAJg .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-4HANAZwmbsJXEAJg rect.text{fill:none;stroke-width:0;}#mermaid-svg-4HANAZwmbsJXEAJg .icon-shape,#mermaid-svg-4HANAZwmbsJXEAJg .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-4HANAZwmbsJXEAJg .icon-shape p,#mermaid-svg-4HANAZwmbsJXEAJg .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-4HANAZwmbsJXEAJg .icon-shape .label rect,#mermaid-svg-4HANAZwmbsJXEAJg .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-4HANAZwmbsJXEAJg .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-4HANAZwmbsJXEAJg .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-4HANAZwmbsJXEAJg :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 多卡部署
模型放不下
用户太多
上下文太长
TP 张量并行
PP 流水线并行
EP 专家并行 (MoE)
DP 数据并行 / 多副本
CP 上下文并行

一句话对照：

问题	主要方案	本质
单层权重太大、单卡放不下	TP	把每一层的矩阵切开，多卡合力算一层
MoE 专家总量太大	EP	把不同专家放到不同卡
网络层数太深、跨节点带宽不足	PP	把不同层放到不同卡，流水线接力
请求太多	DP	复制多份模型，各服务一部分请求
单个请求上下文太长，KV Cache 撑爆显存	CP	把序列切开，分到多卡

注意一个关键区别：TP/PP/EP/CP 是把「一个实例」拆到多卡上，DP 则是「多个实例」各自独立。 前者引入通信，后者（推理中）几乎不需要通信。这是理解后面所有内容的钥匙。

🔸 三、TP2 为什么没快两倍

这一节是全文最重要的。

很多人把 Tensor Parallel 理解成「两张 GPU 一起算，所以应该快两倍」。实际上 TP 从来不是为了线性加速设计的：它本来就是为了解决「模型放不下」，性能提升只是副作用。

3.1 TP 到底切了什么

单卡时，整个模型都在一张 GPU 上：
#mermaid-svg-jXo9pSumQOyj4HO5{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-jXo9pSumQOyj4HO5 .error-icon{fill:#552222;}#mermaid-svg-jXo9pSumQOyj4HO5 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-jXo9pSumQOyj4HO5 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-jXo9pSumQOyj4HO5 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-jXo9pSumQOyj4HO5 .marker.cross{stroke:#333333;}#mermaid-svg-jXo9pSumQOyj4HO5 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-jXo9pSumQOyj4HO5 p{margin:0;}#mermaid-svg-jXo9pSumQOyj4HO5 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster-label text{fill:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster-label span{color:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster-label span p{background-color:transparent;}#mermaid-svg-jXo9pSumQOyj4HO5 .label text,#mermaid-svg-jXo9pSumQOyj4HO5 span{fill:#333;color:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 .node rect,#mermaid-svg-jXo9pSumQOyj4HO5 .node circle,#mermaid-svg-jXo9pSumQOyj4HO5 .node ellipse,#mermaid-svg-jXo9pSumQOyj4HO5 .node polygon,#mermaid-svg-jXo9pSumQOyj4HO5 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-jXo9pSumQOyj4HO5 .rough-node .label text,#mermaid-svg-jXo9pSumQOyj4HO5 .node .label text,#mermaid-svg-jXo9pSumQOyj4HO5 .image-shape .label,#mermaid-svg-jXo9pSumQOyj4HO5 .icon-shape .label{text-anchor:middle;}#mermaid-svg-jXo9pSumQOyj4HO5 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-jXo9pSumQOyj4HO5 .rough-node .label,#mermaid-svg-jXo9pSumQOyj4HO5 .node .label,#mermaid-svg-jXo9pSumQOyj4HO5 .image-shape .label,#mermaid-svg-jXo9pSumQOyj4HO5 .icon-shape .label{text-align:center;}#mermaid-svg-jXo9pSumQOyj4HO5 .node.clickable{cursor:pointer;}#mermaid-svg-jXo9pSumQOyj4HO5 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-jXo9pSumQOyj4HO5 .arrowheadPath{fill:#333333;}#mermaid-svg-jXo9pSumQOyj4HO5 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-jXo9pSumQOyj4HO5 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-jXo9pSumQOyj4HO5 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-jXo9pSumQOyj4HO5 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-jXo9pSumQOyj4HO5 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-jXo9pSumQOyj4HO5 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster text{fill:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 .cluster span{color:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-jXo9pSumQOyj4HO5 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-jXo9pSumQOyj4HO5 rect.text{fill:none;stroke-width:0;}#mermaid-svg-jXo9pSumQOyj4HO5 .icon-shape,#mermaid-svg-jXo9pSumQOyj4HO5 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-jXo9pSumQOyj4HO5 .icon-shape p,#mermaid-svg-jXo9pSumQOyj4HO5 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-jXo9pSumQOyj4HO5 .icon-shape .label rect,#mermaid-svg-jXo9pSumQOyj4HO5 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-jXo9pSumQOyj4HO5 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-jXo9pSumQOyj4HO5 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-jXo9pSumQOyj4HO5 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 单卡
GPU 0：完整模型

TP2 时，每一层的权重矩阵被切成两半（Megatron-LM 的经典切法：Attention 按注意力头切，MLP 的第一个矩阵按列切、第二个矩阵按行切）：
#mermaid-svg-0ef32bEqb2LSsGhO{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-0ef32bEqb2LSsGhO .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-0ef32bEqb2LSsGhO .error-icon{fill:#552222;}#mermaid-svg-0ef32bEqb2LSsGhO .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-0ef32bEqb2LSsGhO .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-0ef32bEqb2LSsGhO .marker{fill:#333333;stroke:#333333;}#mermaid-svg-0ef32bEqb2LSsGhO .marker.cross{stroke:#333333;}#mermaid-svg-0ef32bEqb2LSsGhO svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-0ef32bEqb2LSsGhO p{margin:0;}#mermaid-svg-0ef32bEqb2LSsGhO .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-0ef32bEqb2LSsGhO .cluster-label text{fill:#333;}#mermaid-svg-0ef32bEqb2LSsGhO .cluster-label span{color:#333;}#mermaid-svg-0ef32bEqb2LSsGhO .cluster-label span p{background-color:transparent;}#mermaid-svg-0ef32bEqb2LSsGhO .label text,#mermaid-svg-0ef32bEqb2LSsGhO span{fill:#333;color:#333;}#mermaid-svg-0ef32bEqb2LSsGhO .node rect,#mermaid-svg-0ef32bEqb2LSsGhO .node circle,#mermaid-svg-0ef32bEqb2LSsGhO .node ellipse,#mermaid-svg-0ef32bEqb2LSsGhO .node polygon,#mermaid-svg-0ef32bEqb2LSsGhO .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-0ef32bEqb2LSsGhO .rough-node .label text,#mermaid-svg-0ef32bEqb2LSsGhO .node .label text,#mermaid-svg-0ef32bEqb2LSsGhO .image-shape .label,#mermaid-svg-0ef32bEqb2LSsGhO .icon-shape .label{text-anchor:middle;}#mermaid-svg-0ef32bEqb2LSsGhO .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-0ef32bEqb2LSsGhO .rough-node .label,#mermaid-svg-0ef32bEqb2LSsGhO .node .label,#mermaid-svg-0ef32bEqb2LSsGhO .image-shape .label,#mermaid-svg-0ef32bEqb2LSsGhO .icon-shape .label{text-align:center;}#mermaid-svg-0ef32bEqb2LSsGhO .node.clickable{cursor:pointer;}#mermaid-svg-0ef32bEqb2LSsGhO .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-0ef32bEqb2LSsGhO .arrowheadPath{fill:#333333;}#mermaid-svg-0ef32bEqb2LSsGhO .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-0ef32bEqb2LSsGhO .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-0ef32bEqb2LSsGhO .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0ef32bEqb2LSsGhO .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-0ef32bEqb2LSsGhO .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0ef32bEqb2LSsGhO .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-0ef32bEqb2LSsGhO .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-0ef32bEqb2LSsGhO .cluster text{fill:#333;}#mermaid-svg-0ef32bEqb2LSsGhO .cluster span{color:#333;}#mermaid-svg-0ef32bEqb2LSsGhO div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-0ef32bEqb2LSsGhO .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-0ef32bEqb2LSsGhO rect.text{fill:none;stroke-width:0;}#mermaid-svg-0ef32bEqb2LSsGhO .icon-shape,#mermaid-svg-0ef32bEqb2LSsGhO .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-0ef32bEqb2LSsGhO .icon-shape p,#mermaid-svg-0ef32bEqb2LSsGhO .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-0ef32bEqb2LSsGhO .icon-shape .label rect,#mermaid-svg-0ef32bEqb2LSsGhO .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-0ef32bEqb2LSsGhO .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-0ef32bEqb2LSsGhO .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-0ef32bEqb2LSsGhO :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} TP2
AllReduce
GPU 0：每层权重的 1/2
GPU 1：每层权重的 1/2

代价是：每个 Transformer 层的前向，需要做 2 次 AllReduce（Attention 输出之后一次，MLP 输出之后一次），把两张卡各自算出来的部分和加起来。
GPU 1 GPU 0 GPU 1 GPU 0 #mermaid-svg-RusvXfXX2mn4HZBz{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-RusvXfXX2mn4HZBz .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-RusvXfXX2mn4HZBz .error-icon{fill:#552222;}#mermaid-svg-RusvXfXX2mn4HZBz .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-RusvXfXX2mn4HZBz .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-RusvXfXX2mn4HZBz .marker{fill:#333333;stroke:#333333;}#mermaid-svg-RusvXfXX2mn4HZBz .marker.cross{stroke:#333333;}#mermaid-svg-RusvXfXX2mn4HZBz svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-RusvXfXX2mn4HZBz p{margin:0;}#mermaid-svg-RusvXfXX2mn4HZBz .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-RusvXfXX2mn4HZBz text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-RusvXfXX2mn4HZBz .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-RusvXfXX2mn4HZBz .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-RusvXfXX2mn4HZBz .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-RusvXfXX2mn4HZBz .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-RusvXfXX2mn4HZBz #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-RusvXfXX2mn4HZBz .sequenceNumber{fill:white;}#mermaid-svg-RusvXfXX2mn4HZBz #sequencenumber{fill:#333;}#mermaid-svg-RusvXfXX2mn4HZBz #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-RusvXfXX2mn4HZBz .messageText{fill:#333;stroke:none;}#mermaid-svg-RusvXfXX2mn4HZBz .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-RusvXfXX2mn4HZBz .labelText,#mermaid-svg-RusvXfXX2mn4HZBz .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-RusvXfXX2mn4HZBz .loopText,#mermaid-svg-RusvXfXX2mn4HZBz .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-RusvXfXX2mn4HZBz .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-RusvXfXX2mn4HZBz .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-RusvXfXX2mn4HZBz .noteText,#mermaid-svg-RusvXfXX2mn4HZBz .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-RusvXfXX2mn4HZBz .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-RusvXfXX2mn4HZBz .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-RusvXfXX2mn4HZBz .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-RusvXfXX2mn4HZBz .actorPopupMenu{position:absolute;}#mermaid-svg-RusvXfXX2mn4HZBz .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-RusvXfXX2mn4HZBz .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-RusvXfXX2mn4HZBz .actor-man circle,#mermaid-svg-RusvXfXX2mn4HZBz line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-RusvXfXX2mn4HZBz :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 第 N 层进入第 N+1 层...... Attention（一半的头）Attention（另一半的头）AllReduceAllReduceMLP（一半的通道）MLP（另一半的通道）AllReduceAllReduce

一个 32 层的模型，生成每一个 token 就要做 64 次 AllReduce；80 层的模型是 160 次。

为什么是每层两次，而不是整个网络只做一次？ 因为数据依赖：
#mermaid-svg-I8xNAPuadF4qhZ0Z{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-I8xNAPuadF4qhZ0Z .error-icon{fill:#552222;}#mermaid-svg-I8xNAPuadF4qhZ0Z .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-I8xNAPuadF4qhZ0Z .marker{fill:#333333;stroke:#333333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .marker.cross{stroke:#333333;}#mermaid-svg-I8xNAPuadF4qhZ0Z svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-I8xNAPuadF4qhZ0Z p{margin:0;}#mermaid-svg-I8xNAPuadF4qhZ0Z .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster-label text{fill:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster-label span{color:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster-label span p{background-color:transparent;}#mermaid-svg-I8xNAPuadF4qhZ0Z .label text,#mermaid-svg-I8xNAPuadF4qhZ0Z span{fill:#333;color:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .node rect,#mermaid-svg-I8xNAPuadF4qhZ0Z .node circle,#mermaid-svg-I8xNAPuadF4qhZ0Z .node ellipse,#mermaid-svg-I8xNAPuadF4qhZ0Z .node polygon,#mermaid-svg-I8xNAPuadF4qhZ0Z .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .rough-node .label text,#mermaid-svg-I8xNAPuadF4qhZ0Z .node .label text,#mermaid-svg-I8xNAPuadF4qhZ0Z .image-shape .label,#mermaid-svg-I8xNAPuadF4qhZ0Z .icon-shape .label{text-anchor:middle;}#mermaid-svg-I8xNAPuadF4qhZ0Z .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .rough-node .label,#mermaid-svg-I8xNAPuadF4qhZ0Z .node .label,#mermaid-svg-I8xNAPuadF4qhZ0Z .image-shape .label,#mermaid-svg-I8xNAPuadF4qhZ0Z .icon-shape .label{text-align:center;}#mermaid-svg-I8xNAPuadF4qhZ0Z .node.clickable{cursor:pointer;}#mermaid-svg-I8xNAPuadF4qhZ0Z .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .arrowheadPath{fill:#333333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-I8xNAPuadF4qhZ0Z .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-I8xNAPuadF4qhZ0Z .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-I8xNAPuadF4qhZ0Z .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster text{fill:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z .cluster span{color:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-I8xNAPuadF4qhZ0Z .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-I8xNAPuadF4qhZ0Z rect.text{fill:none;stroke-width:0;}#mermaid-svg-I8xNAPuadF4qhZ0Z .icon-shape,#mermaid-svg-I8xNAPuadF4qhZ0Z .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-I8xNAPuadF4qhZ0Z .icon-shape p,#mermaid-svg-I8xNAPuadF4qhZ0Z .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-I8xNAPuadF4qhZ0Z .icon-shape .label rect,#mermaid-svg-I8xNAPuadF4qhZ0Z .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-I8xNAPuadF4qhZ0Z .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-I8xNAPuadF4qhZ0Z .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-I8xNAPuadF4qhZ0Z :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Attention（各卡算出部分和）
AllReduce #1：求和
Residual + LayerNorm
MLP（各卡算出部分和）
AllReduce #2：求和
Residual，进入下一层

LayerNorm 需要拿到完整的隐藏向量才能算对，而各卡手里只有部分和，所以 Attention 之后必须先同步一次；MLP 之后同理，不同步下一层的输入就是错的。Megatron-LM 的切法（第一个矩阵按列切、第二个矩阵按行切）已经保证了 MLP 内部的非线性激活不需要同步，所以每层刚好压到最少的 2 次。

3.2 收益和代价，互相抵消

#mermaid-svg-qeEUpq1O7dnQzCMe{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-qeEUpq1O7dnQzCMe .error-icon{fill:#552222;}#mermaid-svg-qeEUpq1O7dnQzCMe .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-qeEUpq1O7dnQzCMe .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-qeEUpq1O7dnQzCMe .marker{fill:#333333;stroke:#333333;}#mermaid-svg-qeEUpq1O7dnQzCMe .marker.cross{stroke:#333333;}#mermaid-svg-qeEUpq1O7dnQzCMe svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-qeEUpq1O7dnQzCMe p{margin:0;}#mermaid-svg-qeEUpq1O7dnQzCMe .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster-label text{fill:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster-label span{color:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster-label span p{background-color:transparent;}#mermaid-svg-qeEUpq1O7dnQzCMe .label text,#mermaid-svg-qeEUpq1O7dnQzCMe span{fill:#333;color:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe .node rect,#mermaid-svg-qeEUpq1O7dnQzCMe .node circle,#mermaid-svg-qeEUpq1O7dnQzCMe .node ellipse,#mermaid-svg-qeEUpq1O7dnQzCMe .node polygon,#mermaid-svg-qeEUpq1O7dnQzCMe .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-qeEUpq1O7dnQzCMe .rough-node .label text,#mermaid-svg-qeEUpq1O7dnQzCMe .node .label text,#mermaid-svg-qeEUpq1O7dnQzCMe .image-shape .label,#mermaid-svg-qeEUpq1O7dnQzCMe .icon-shape .label{text-anchor:middle;}#mermaid-svg-qeEUpq1O7dnQzCMe .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-qeEUpq1O7dnQzCMe .rough-node .label,#mermaid-svg-qeEUpq1O7dnQzCMe .node .label,#mermaid-svg-qeEUpq1O7dnQzCMe .image-shape .label,#mermaid-svg-qeEUpq1O7dnQzCMe .icon-shape .label{text-align:center;}#mermaid-svg-qeEUpq1O7dnQzCMe .node.clickable{cursor:pointer;}#mermaid-svg-qeEUpq1O7dnQzCMe .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-qeEUpq1O7dnQzCMe .arrowheadPath{fill:#333333;}#mermaid-svg-qeEUpq1O7dnQzCMe .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-qeEUpq1O7dnQzCMe .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-qeEUpq1O7dnQzCMe .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qeEUpq1O7dnQzCMe .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-qeEUpq1O7dnQzCMe .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qeEUpq1O7dnQzCMe .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster text{fill:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe .cluster span{color:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-qeEUpq1O7dnQzCMe .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-qeEUpq1O7dnQzCMe rect.text{fill:none;stroke-width:0;}#mermaid-svg-qeEUpq1O7dnQzCMe .icon-shape,#mermaid-svg-qeEUpq1O7dnQzCMe .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qeEUpq1O7dnQzCMe .icon-shape p,#mermaid-svg-qeEUpq1O7dnQzCMe .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-qeEUpq1O7dnQzCMe .icon-shape .label rect,#mermaid-svg-qeEUpq1O7dnQzCMe .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qeEUpq1O7dnQzCMe .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-qeEUpq1O7dnQzCMe .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-qeEUpq1O7dnQzCMe :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 每卡只读一半权重
HBM / 显存读取时间减半
理论上接近 2 倍
每层多 2 次 AllReduce
增加通信延迟
净收益 = 节省的读取时间 − 增加的通信时间

所以 TP2 的净收益取决于一个减法：省下来的显存读取时间，减去新增的通信时间。

3.3 Decode 为什么卡在带宽上

要理解「省下来的读取时间」为什么重要，得先看 Decode 的本质。

生成一个 token 时，模型的每个参数需要参与约 2 次浮点运算（一次乘、一次加），但每个参数（BF16）需要从显存里读 2 字节。在 batch 为 1 的情况下：

算术强度 ≈ 1 FLOP / 字节

而 GPU 的「拐点」远高于此。以 H100 SXM 为例：

🔸 BF16 稠密算力约 989 TFLOPS

🔸 HBM3 带宽约 3.35 TB/s

🔸 拐点 ≈ 989 / 3.35 ≈ 约 300 FLOP/字节

也就是说，在 H100 上，batch 要达到几百量级，Decode 才会从「受限于带宽」变成「受限于算力」。对单个请求或小 batch 来说，Decode 是典型的 Memory Bound：GPU 的算力大部分在等数据，瓶颈是把权重从显存搬到计算单元的速度。

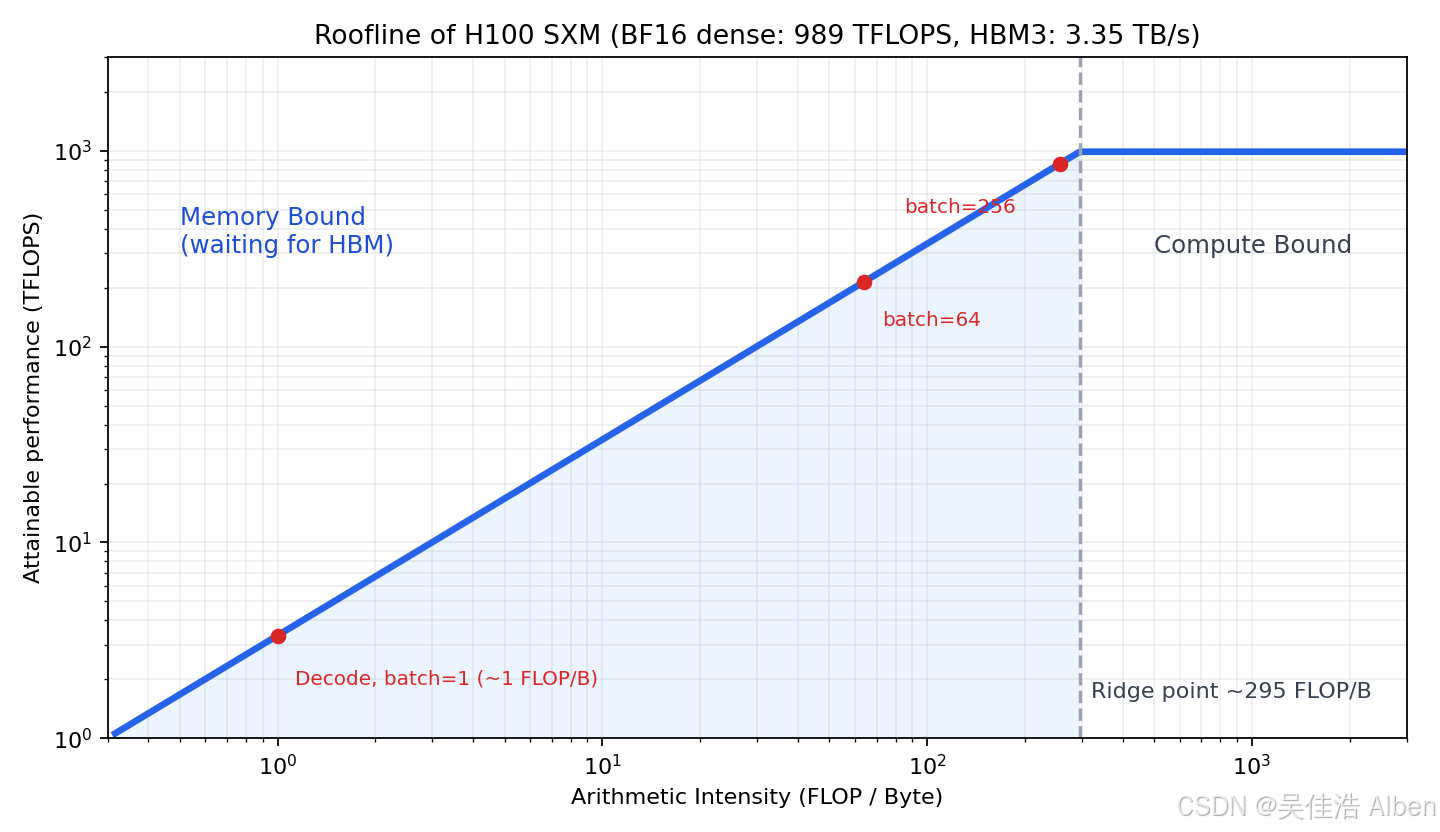

用一张 Roofline 图把它画出来（H100 SXM，BF16 稠密）：

要点：

🔸 横轴是算术强度（每搬 1 字节做多少次浮点运算），纵轴是实际能达到的算力

🔸 batch=1 的 Decode 位于约 1 FLOP/B 处，只能发挥约 3.35 TFLOPS，仅为峰值 989 TFLOPS 的约 0.34%

🔸 拐点在约 295 FLOP/B，Decode 离 Compute Bound 还差两个多数量级

🔸 增大 batch 会沿着斜线向右上移动，这正是 Continuous Batching 和 DP/EP 提升利用率的原理

（图中「算术强度 ≈ batch」是对权重读取的简化：BF16，忽略 KV Cache 与激活的读取。）

这就带来一个直接的结论：Decode 的单 token 延迟，约等于「权重字节数 ÷ 显存带宽」。 TP 把每卡要读的字节数减半，确实能让这一项减半。

3.4 算一笔账：8B 模型，两张 5090

先给出硬件事实：

🔸 RTX 5090：32 GB GDDR7，显存带宽约 1.79 TB/s，接口 PCIe 5.0 x16（单向约 64 GB/s）

🔸 消费级 GeForce 卡不提供 NVLink，卡间通信走 PCIe

🔸 显存带宽是 PCIe 带宽的 约 28 倍

以 Llama-3-8B 为例（BF16，权重约 16 GB，32 层，hidden size 4096）：

项目	单卡	TP2（每卡）
每 token 读取权重	约 16 GB	约 8 GB
读取时间（权重 ÷ 1.79 TB/s）	约 8.9 ms	约 4.5 ms
AllReduce 次数 / token	0	64 次（32 层 × 2）
通信时间（假设每次 20～50 μs）	0	约 1.3～3.2 ms
合计（理想估算）	约 8.9 ms	约 5.8～7.7 ms
相对加速	1.0×	约 1.2～1.5×

有一条口径要先说清：以上是 batch=1、忽略 KV Cache 读取与 kernel 启动开销的粗略估算 ，只用来说明量级，不是实测数据。每次 AllReduce 的 20～50 μs 是对 PCIe 互联小消息延迟的假设------batch=1 时每次只传 hidden size × 2 字节 ≈ 8 KB，这类小消息拼的是延迟，不是带宽。实际数值取决于主板拓扑、驱动是否启用 P2P、NCCL 版本等，若经主机内存中转，会更慢。

结论很清楚：TP2 的通信开销是一笔「固定税」，随层数线性增长；模型越小、互联越慢，这笔税占比越高，加速比就越离 2× 越远。

对比之下，在 NVLink 互联的数据中心 GPU 上（H100 的 NVLink 4 带宽为 900 GB/s，双向合计），通信税小得多，所以 TP8 在 DGX/HGX 节点上是常态。

3.5 Prefill 和 Decode，两个阶段两种命

	Prefill	Decode
一次处理的 token 数	很多（整段 prompt）	每个请求 1 个
算术强度	高	低
瓶颈	偏 Compute Bound	偏 Memory Bound
TP 的效果	算力被均分，通常扩展性较好	读取减半，但被通信抵消，扩展性差
AllReduce 消息大小	大（带宽型，吃满带宽）	小（延迟型）

#mermaid-svg-ejCocIPClcr5bLGs{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ejCocIPClcr5bLGs .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ejCocIPClcr5bLGs .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ejCocIPClcr5bLGs .error-icon{fill:#552222;}#mermaid-svg-ejCocIPClcr5bLGs .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ejCocIPClcr5bLGs .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ejCocIPClcr5bLGs .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ejCocIPClcr5bLGs .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ejCocIPClcr5bLGs .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ejCocIPClcr5bLGs .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ejCocIPClcr5bLGs .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ejCocIPClcr5bLGs .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ejCocIPClcr5bLGs .marker.cross{stroke:#333333;}#mermaid-svg-ejCocIPClcr5bLGs svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ejCocIPClcr5bLGs p{margin:0;}#mermaid-svg-ejCocIPClcr5bLGs .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ejCocIPClcr5bLGs .cluster-label text{fill:#333;}#mermaid-svg-ejCocIPClcr5bLGs .cluster-label span{color:#333;}#mermaid-svg-ejCocIPClcr5bLGs .cluster-label span p{background-color:transparent;}#mermaid-svg-ejCocIPClcr5bLGs .label text,#mermaid-svg-ejCocIPClcr5bLGs span{fill:#333;color:#333;}#mermaid-svg-ejCocIPClcr5bLGs .node rect,#mermaid-svg-ejCocIPClcr5bLGs .node circle,#mermaid-svg-ejCocIPClcr5bLGs .node ellipse,#mermaid-svg-ejCocIPClcr5bLGs .node polygon,#mermaid-svg-ejCocIPClcr5bLGs .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ejCocIPClcr5bLGs .rough-node .label text,#mermaid-svg-ejCocIPClcr5bLGs .node .label text,#mermaid-svg-ejCocIPClcr5bLGs .image-shape .label,#mermaid-svg-ejCocIPClcr5bLGs .icon-shape .label{text-anchor:middle;}#mermaid-svg-ejCocIPClcr5bLGs .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ejCocIPClcr5bLGs .rough-node .label,#mermaid-svg-ejCocIPClcr5bLGs .node .label,#mermaid-svg-ejCocIPClcr5bLGs .image-shape .label,#mermaid-svg-ejCocIPClcr5bLGs .icon-shape .label{text-align:center;}#mermaid-svg-ejCocIPClcr5bLGs .node.clickable{cursor:pointer;}#mermaid-svg-ejCocIPClcr5bLGs .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ejCocIPClcr5bLGs .arrowheadPath{fill:#333333;}#mermaid-svg-ejCocIPClcr5bLGs .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ejCocIPClcr5bLGs .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ejCocIPClcr5bLGs .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ejCocIPClcr5bLGs .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ejCocIPClcr5bLGs .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ejCocIPClcr5bLGs .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ejCocIPClcr5bLGs .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ejCocIPClcr5bLGs .cluster text{fill:#333;}#mermaid-svg-ejCocIPClcr5bLGs .cluster span{color:#333;}#mermaid-svg-ejCocIPClcr5bLGs div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ejCocIPClcr5bLGs .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ejCocIPClcr5bLGs rect.text{fill:none;stroke-width:0;}#mermaid-svg-ejCocIPClcr5bLGs .icon-shape,#mermaid-svg-ejCocIPClcr5bLGs .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ejCocIPClcr5bLGs .icon-shape p,#mermaid-svg-ejCocIPClcr5bLGs .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ejCocIPClcr5bLGs .icon-shape .label rect,#mermaid-svg-ejCocIPClcr5bLGs .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ejCocIPClcr5bLGs .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ejCocIPClcr5bLGs .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ejCocIPClcr5bLGs :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} TP 有效
TP 收益被通信抵消
Prefill：算力瓶颈
通信占比相对小
Decode：显存带宽瓶颈
通信占比相对大

这也是 Prefill/Decode 分离部署（Disaggregated）会出现的原因：两个阶段的瓶颈不同，最优并行策略也不同。

3.6 公平起见：TP2 多出一块 KV 池

公平起见，TP2 有一个常被忽略的好处：可用显存翻倍。

仍以 8B 模型、5090（32 GB）为例：

🔸 单卡：32 GB − 16 GB 权重 ≈ 16 GB（还要扣除激活值等），留给 KV Cache

🔸 TP2：2 × 32 GB − 16 GB 权重 ≈ 48 GB，留给 KV Cache

KV Cache 每 token 的占用是 2 × 层数 × KV头数 × 头维度 × 字节数。Llama-3-8B（32 层、8 个 KV 头、头维度 128、BF16）：

2 × 32 × 8 × 128 × 2 = 131,072 字节 = 128 KB / token

所以 16 GB 约能存 12 万 token，48 GB 约能存 37 万 token。如果你的场景是长上下文、高并发，TP2 换来的更大 KV Cache 池，可能比那点延迟收益更有价值。这一点，下一节会用到。

🔸 四、放得下，为什么反而不用 TP

两张 GPU，两种部署方式：
#mermaid-svg-zdo5P7CSF9AIYwqj{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-zdo5P7CSF9AIYwqj .error-icon{fill:#552222;}#mermaid-svg-zdo5P7CSF9AIYwqj .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-zdo5P7CSF9AIYwqj .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-zdo5P7CSF9AIYwqj .marker{fill:#333333;stroke:#333333;}#mermaid-svg-zdo5P7CSF9AIYwqj .marker.cross{stroke:#333333;}#mermaid-svg-zdo5P7CSF9AIYwqj svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-zdo5P7CSF9AIYwqj p{margin:0;}#mermaid-svg-zdo5P7CSF9AIYwqj .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster-label text{fill:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster-label span{color:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster-label span p{background-color:transparent;}#mermaid-svg-zdo5P7CSF9AIYwqj .label text,#mermaid-svg-zdo5P7CSF9AIYwqj span{fill:#333;color:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj .node rect,#mermaid-svg-zdo5P7CSF9AIYwqj .node circle,#mermaid-svg-zdo5P7CSF9AIYwqj .node ellipse,#mermaid-svg-zdo5P7CSF9AIYwqj .node polygon,#mermaid-svg-zdo5P7CSF9AIYwqj .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-zdo5P7CSF9AIYwqj .rough-node .label text,#mermaid-svg-zdo5P7CSF9AIYwqj .node .label text,#mermaid-svg-zdo5P7CSF9AIYwqj .image-shape .label,#mermaid-svg-zdo5P7CSF9AIYwqj .icon-shape .label{text-anchor:middle;}#mermaid-svg-zdo5P7CSF9AIYwqj .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-zdo5P7CSF9AIYwqj .rough-node .label,#mermaid-svg-zdo5P7CSF9AIYwqj .node .label,#mermaid-svg-zdo5P7CSF9AIYwqj .image-shape .label,#mermaid-svg-zdo5P7CSF9AIYwqj .icon-shape .label{text-align:center;}#mermaid-svg-zdo5P7CSF9AIYwqj .node.clickable{cursor:pointer;}#mermaid-svg-zdo5P7CSF9AIYwqj .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-zdo5P7CSF9AIYwqj .arrowheadPath{fill:#333333;}#mermaid-svg-zdo5P7CSF9AIYwqj .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-zdo5P7CSF9AIYwqj .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-zdo5P7CSF9AIYwqj .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-zdo5P7CSF9AIYwqj .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-zdo5P7CSF9AIYwqj .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-zdo5P7CSF9AIYwqj .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster text{fill:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj .cluster span{color:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-zdo5P7CSF9AIYwqj .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-zdo5P7CSF9AIYwqj rect.text{fill:none;stroke-width:0;}#mermaid-svg-zdo5P7CSF9AIYwqj .icon-shape,#mermaid-svg-zdo5P7CSF9AIYwqj .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-zdo5P7CSF9AIYwqj .icon-shape p,#mermaid-svg-zdo5P7CSF9AIYwqj .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-zdo5P7CSF9AIYwqj .icon-shape .label rect,#mermaid-svg-zdo5P7CSF9AIYwqj .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-zdo5P7CSF9AIYwqj .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-zdo5P7CSF9AIYwqj .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-zdo5P7CSF9AIYwqj :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 方案二：双实例，各管各的
GPU 0：实例 A
GPU 1：实例 B
方案一：TP2，一个实例
每 token 64 次 AllReduce
GPU 0
GPU 1
负载均衡

	TP2（一个实例）	双实例（DP2）
单请求延迟	略好（如上例约 1.2～1.5×）	与单卡相同
总吞吐	提升有限	接近 2×
卡间通信	有，每层 2 次 AllReduce	无
依赖 NCCL	是	否
故障影响面	一张卡出问题，整个实例挂	只影响一个实例
KV Cache 池	合并，更大	各自独立，较小

吞吐为什么接近 2×？因为两个实例完全独立，互不通信，各自把自己那张卡的带宽用满，总处理能力就是两者之和（前提是请求足够多，且负载均衡合理）。

所以，在模型单卡放得下 、业务目标是服务更多用户（看重吞吐、成本、稳定性）时，「一卡一实例 + 多副本」往往比 TP2 更划算。

经验规则：

TP 是「放不下」时的必需品，不是「想更快」时的首选项。能用更少的卡放下一个实例，就用更少的卡；剩下的卡用来多开副本。

当然，如果你的业务有严格的单请求延迟要求（比如交互式场景要把首 token 延迟和每 token 延迟压到极低），或者长上下文需要大 KV 池，TP 仍然有它的位置。这是工程权衡，不是教条。

🔸 五、那云厂商为什么还在用 TP

因为一旦模型规模上去，TP 就不再是「优化」，而是必须。

先看权重本身（只算权重，不含 KV Cache 和激活）：

模型	参数量	BF16 权重	常见部署
Llama-3-8B	8B	约 16 GB	单卡即可
Llama-3-70B	70B	约 140 GB	至少 2 张 80 GB 卡，常用 TP4 / TP8
Llama-3.1-405B	405B	约 810 GB	单节点 8×H100（640 GB）放不下 BF16；Meta 提供 FP8 版本，可放进单个 8 卡节点
DeepSeek-V3	671B（每 token 激活约 37B）	FP8 约 671 GB	多节点

再看一个极端情况：权重 1 TB 的模型。
#mermaid-svg-uzJeITZeESwaS4pC{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-uzJeITZeESwaS4pC .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-uzJeITZeESwaS4pC .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-uzJeITZeESwaS4pC .error-icon{fill:#552222;}#mermaid-svg-uzJeITZeESwaS4pC .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-uzJeITZeESwaS4pC .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-uzJeITZeESwaS4pC .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-uzJeITZeESwaS4pC .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-uzJeITZeESwaS4pC .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-uzJeITZeESwaS4pC .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-uzJeITZeESwaS4pC .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-uzJeITZeESwaS4pC .marker{fill:#333333;stroke:#333333;}#mermaid-svg-uzJeITZeESwaS4pC .marker.cross{stroke:#333333;}#mermaid-svg-uzJeITZeESwaS4pC svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-uzJeITZeESwaS4pC p{margin:0;}#mermaid-svg-uzJeITZeESwaS4pC .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-uzJeITZeESwaS4pC .cluster-label text{fill:#333;}#mermaid-svg-uzJeITZeESwaS4pC .cluster-label span{color:#333;}#mermaid-svg-uzJeITZeESwaS4pC .cluster-label span p{background-color:transparent;}#mermaid-svg-uzJeITZeESwaS4pC .label text,#mermaid-svg-uzJeITZeESwaS4pC span{fill:#333;color:#333;}#mermaid-svg-uzJeITZeESwaS4pC .node rect,#mermaid-svg-uzJeITZeESwaS4pC .node circle,#mermaid-svg-uzJeITZeESwaS4pC .node ellipse,#mermaid-svg-uzJeITZeESwaS4pC .node polygon,#mermaid-svg-uzJeITZeESwaS4pC .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-uzJeITZeESwaS4pC .rough-node .label text,#mermaid-svg-uzJeITZeESwaS4pC .node .label text,#mermaid-svg-uzJeITZeESwaS4pC .image-shape .label,#mermaid-svg-uzJeITZeESwaS4pC .icon-shape .label{text-anchor:middle;}#mermaid-svg-uzJeITZeESwaS4pC .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-uzJeITZeESwaS4pC .rough-node .label,#mermaid-svg-uzJeITZeESwaS4pC .node .label,#mermaid-svg-uzJeITZeESwaS4pC .image-shape .label,#mermaid-svg-uzJeITZeESwaS4pC .icon-shape .label{text-align:center;}#mermaid-svg-uzJeITZeESwaS4pC .node.clickable{cursor:pointer;}#mermaid-svg-uzJeITZeESwaS4pC .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-uzJeITZeESwaS4pC .arrowheadPath{fill:#333333;}#mermaid-svg-uzJeITZeESwaS4pC .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-uzJeITZeESwaS4pC .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-uzJeITZeESwaS4pC .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-uzJeITZeESwaS4pC .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-uzJeITZeESwaS4pC .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-uzJeITZeESwaS4pC .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-uzJeITZeESwaS4pC .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-uzJeITZeESwaS4pC .cluster text{fill:#333;}#mermaid-svg-uzJeITZeESwaS4pC .cluster span{color:#333;}#mermaid-svg-uzJeITZeESwaS4pC div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-uzJeITZeESwaS4pC .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-uzJeITZeESwaS4pC rect.text{fill:none;stroke-width:0;}#mermaid-svg-uzJeITZeESwaS4pC .icon-shape,#mermaid-svg-uzJeITZeESwaS4pC .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-uzJeITZeESwaS4pC .icon-shape p,#mermaid-svg-uzJeITZeESwaS4pC .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-uzJeITZeESwaS4pC .icon-shape .label rect,#mermaid-svg-uzJeITZeESwaS4pC .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-uzJeITZeESwaS4pC .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-uzJeITZeESwaS4pC .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-uzJeITZeESwaS4pC :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 1 TB 权重
32 GB 的 5090
80 GB 的 H100
仅权重就至少需要 32 张
仅权重至少 13 张，实际要预留 KV Cache，通常 16 张起

算一遍：

🔸 5090（32 GB）：1000 ÷ 32 ≈ 31.25 → 至少 32 张 ，而且这还没算 KV Cache 和激活，实际远不止

🔸 H100（80 GB）：1000 ÷ 80 = 12.5 → 至少 13 张 ，预留 KV Cache 后，工程上常按 16 张（两个 8 卡节点）规划

现实里 1T 参数量级的模型，比如 Kimi K2（总参数约 1T，激活约 32B），正是需要多卡甚至多节点才能部署。

此时 TP/PP/EP 不是「要不要用」的问题，而是不用就根本跑不起来。

所以不是云厂商「偏爱 TP」，是模型规模逼着他们必须把一个实例拆到多张卡上。 而一旦拆了，通信成本就必须想办法压低------这就是为什么 TP 通常被限制在同一个 NVLink 节点内。

🔸 六、真正的集群到底怎么摆

先说一个事实边界：OpenAI、Anthropic 等闭源厂商并不公开其具体并行配置，下面的架构是业界通行的抽象。可以查证的真实案例，来自公开技术报告（比如 DeepSeek-V3）。

6.1 DP 在外层，TP 在内层

#mermaid-svg-XG1lLW4EouLs6WN8{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-XG1lLW4EouLs6WN8 .error-icon{fill:#552222;}#mermaid-svg-XG1lLW4EouLs6WN8 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-XG1lLW4EouLs6WN8 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-XG1lLW4EouLs6WN8 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-XG1lLW4EouLs6WN8 .marker.cross{stroke:#333333;}#mermaid-svg-XG1lLW4EouLs6WN8 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-XG1lLW4EouLs6WN8 p{margin:0;}#mermaid-svg-XG1lLW4EouLs6WN8 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster-label text{fill:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster-label span{color:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster-label span p{background-color:transparent;}#mermaid-svg-XG1lLW4EouLs6WN8 .label text,#mermaid-svg-XG1lLW4EouLs6WN8 span{fill:#333;color:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 .node rect,#mermaid-svg-XG1lLW4EouLs6WN8 .node circle,#mermaid-svg-XG1lLW4EouLs6WN8 .node ellipse,#mermaid-svg-XG1lLW4EouLs6WN8 .node polygon,#mermaid-svg-XG1lLW4EouLs6WN8 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-XG1lLW4EouLs6WN8 .rough-node .label text,#mermaid-svg-XG1lLW4EouLs6WN8 .node .label text,#mermaid-svg-XG1lLW4EouLs6WN8 .image-shape .label,#mermaid-svg-XG1lLW4EouLs6WN8 .icon-shape .label{text-anchor:middle;}#mermaid-svg-XG1lLW4EouLs6WN8 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-XG1lLW4EouLs6WN8 .rough-node .label,#mermaid-svg-XG1lLW4EouLs6WN8 .node .label,#mermaid-svg-XG1lLW4EouLs6WN8 .image-shape .label,#mermaid-svg-XG1lLW4EouLs6WN8 .icon-shape .label{text-align:center;}#mermaid-svg-XG1lLW4EouLs6WN8 .node.clickable{cursor:pointer;}#mermaid-svg-XG1lLW4EouLs6WN8 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-XG1lLW4EouLs6WN8 .arrowheadPath{fill:#333333;}#mermaid-svg-XG1lLW4EouLs6WN8 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-XG1lLW4EouLs6WN8 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-XG1lLW4EouLs6WN8 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-XG1lLW4EouLs6WN8 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-XG1lLW4EouLs6WN8 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-XG1lLW4EouLs6WN8 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster text{fill:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 .cluster span{color:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-XG1lLW4EouLs6WN8 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-XG1lLW4EouLs6WN8 rect.text{fill:none;stroke-width:0;}#mermaid-svg-XG1lLW4EouLs6WN8 .icon-shape,#mermaid-svg-XG1lLW4EouLs6WN8 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-XG1lLW4EouLs6WN8 .icon-shape p,#mermaid-svg-XG1lLW4EouLs6WN8 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-XG1lLW4EouLs6WN8 .icon-shape .label rect,#mermaid-svg-XG1lLW4EouLs6WN8 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-XG1lLW4EouLs6WN8 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-XG1lLW4EouLs6WN8 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-XG1lLW4EouLs6WN8 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 用户请求
API Gateway
Request Scheduler（路由、限流、前缀亲和）
Replica 1（DP 副本）
Replica 2（DP 副本）
Replica N（DP 副本）
并行组：稠密模型 TP8，MoE 模型 TP + EP
并行组：稠密模型 TP8，MoE 模型 TP + EP
并行组：稠密模型 TP8，MoE 模型 TP + EP
GPU 组（节点内 NVLink）
GPU 组（节点内 NVLink）
GPU 组（节点内 NVLink）

一句话读懂：DP 在外层，决定「有几个副本」；TP/EP 在内层，决定「每个副本由几张卡组成」。 每个副本内部的卡紧密协作、通信频繁；副本与副本之间互不通信。

业界常见模式是：节点内用 TP （有 NVLink，通信便宜），节点间用 DP 做多副本（节点间带宽低，副本之间不需要通信）。

用公式写就是：

text 复制代码

总 GPU 数 = TP × DP （再叠加 PP、EP 时继续相乘）
例：TP8 × DP16 = 128 张 GPU，同时跑 16 个独立实例

（不会有「TP1024」这种配置：并行度越大，AllReduce 的参与方越多、跨节点越多，通信税越重，收益早早就被吃掉了。）

6.2 一个能查证的例子：DeepSeek-V3

DeepSeek-V3 技术报告披露了它的在线部署方案，把 Prefill 和 Decode 分开部署：
#mermaid-svg-WuIvR3YVhmRWT0C4{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-WuIvR3YVhmRWT0C4 .error-icon{fill:#552222;}#mermaid-svg-WuIvR3YVhmRWT0C4 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-WuIvR3YVhmRWT0C4 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .marker.cross{stroke:#333333;}#mermaid-svg-WuIvR3YVhmRWT0C4 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-WuIvR3YVhmRWT0C4 p{margin:0;}#mermaid-svg-WuIvR3YVhmRWT0C4 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster-label text{fill:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster-label span{color:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster-label span p{background-color:transparent;}#mermaid-svg-WuIvR3YVhmRWT0C4 .label text,#mermaid-svg-WuIvR3YVhmRWT0C4 span{fill:#333;color:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .node rect,#mermaid-svg-WuIvR3YVhmRWT0C4 .node circle,#mermaid-svg-WuIvR3YVhmRWT0C4 .node ellipse,#mermaid-svg-WuIvR3YVhmRWT0C4 .node polygon,#mermaid-svg-WuIvR3YVhmRWT0C4 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .rough-node .label text,#mermaid-svg-WuIvR3YVhmRWT0C4 .node .label text,#mermaid-svg-WuIvR3YVhmRWT0C4 .image-shape .label,#mermaid-svg-WuIvR3YVhmRWT0C4 .icon-shape .label{text-anchor:middle;}#mermaid-svg-WuIvR3YVhmRWT0C4 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .rough-node .label,#mermaid-svg-WuIvR3YVhmRWT0C4 .node .label,#mermaid-svg-WuIvR3YVhmRWT0C4 .image-shape .label,#mermaid-svg-WuIvR3YVhmRWT0C4 .icon-shape .label{text-align:center;}#mermaid-svg-WuIvR3YVhmRWT0C4 .node.clickable{cursor:pointer;}#mermaid-svg-WuIvR3YVhmRWT0C4 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .arrowheadPath{fill:#333333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-WuIvR3YVhmRWT0C4 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-WuIvR3YVhmRWT0C4 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-WuIvR3YVhmRWT0C4 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster text{fill:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 .cluster span{color:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-WuIvR3YVhmRWT0C4 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-WuIvR3YVhmRWT0C4 rect.text{fill:none;stroke-width:0;}#mermaid-svg-WuIvR3YVhmRWT0C4 .icon-shape,#mermaid-svg-WuIvR3YVhmRWT0C4 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-WuIvR3YVhmRWT0C4 .icon-shape p,#mermaid-svg-WuIvR3YVhmRWT0C4 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-WuIvR3YVhmRWT0C4 .icon-shape .label rect,#mermaid-svg-WuIvR3YVhmRWT0C4 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-WuIvR3YVhmRWT0C4 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-WuIvR3YVhmRWT0C4 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-WuIvR3YVhmRWT0C4 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 传输 KV Cache
Decode 集群（最小单元 320 卡）
Attention：TP4 + SP，配合 DP80
MoE：EP320
Prefill 集群（最小单元 32 卡）
Attention：TP4 + SP，配合 DP8
MoE：EP32
请求
逐 token 输出

要点：

🔸 Prefill 最小部署单元为 4 个节点、32 张 GPU

🔸 Decode 最小部署单元为 40 个节点、320 张 GPU

🔸 注意力部分是 TP + DP 的组合，MoE 部分是 EP

🔸 Prefill 和 Decode 的并行策略不同，印证了前面说的「两个阶段瓶颈不同」

这里能看出集群真正在提升的是什么：

集群提升的是吞吐（单位时间服务多少请求、生成多少 token），而不是单个请求的速度。

一个请求在集群里，仍然是被一个实例顺序地生成 token。集群的「大」，体现在同时能并行服务多少个这样的请求。

🔸 七、除了 TP，还有哪几种多卡

7.1 DP：解决「更多用户」

训练里的 DP 是同步梯度，推理里的 DP 是复制模型。两者名字一样，工作完全不同。

训练里的 DP 要同步梯度，但推理里的 DP 就是多副本：每个副本拥有完整的模型（或完整的一个 TP/EP 组），独立处理自己的请求。
#mermaid-svg-QsfOVS80IyPrdKoA{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-QsfOVS80IyPrdKoA .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-QsfOVS80IyPrdKoA .error-icon{fill:#552222;}#mermaid-svg-QsfOVS80IyPrdKoA .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-QsfOVS80IyPrdKoA .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-QsfOVS80IyPrdKoA .marker{fill:#333333;stroke:#333333;}#mermaid-svg-QsfOVS80IyPrdKoA .marker.cross{stroke:#333333;}#mermaid-svg-QsfOVS80IyPrdKoA svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-QsfOVS80IyPrdKoA p{margin:0;}#mermaid-svg-QsfOVS80IyPrdKoA .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-QsfOVS80IyPrdKoA .cluster-label text{fill:#333;}#mermaid-svg-QsfOVS80IyPrdKoA .cluster-label span{color:#333;}#mermaid-svg-QsfOVS80IyPrdKoA .cluster-label span p{background-color:transparent;}#mermaid-svg-QsfOVS80IyPrdKoA .label text,#mermaid-svg-QsfOVS80IyPrdKoA span{fill:#333;color:#333;}#mermaid-svg-QsfOVS80IyPrdKoA .node rect,#mermaid-svg-QsfOVS80IyPrdKoA .node circle,#mermaid-svg-QsfOVS80IyPrdKoA .node ellipse,#mermaid-svg-QsfOVS80IyPrdKoA .node polygon,#mermaid-svg-QsfOVS80IyPrdKoA .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-QsfOVS80IyPrdKoA .rough-node .label text,#mermaid-svg-QsfOVS80IyPrdKoA .node .label text,#mermaid-svg-QsfOVS80IyPrdKoA .image-shape .label,#mermaid-svg-QsfOVS80IyPrdKoA .icon-shape .label{text-anchor:middle;}#mermaid-svg-QsfOVS80IyPrdKoA .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-QsfOVS80IyPrdKoA .rough-node .label,#mermaid-svg-QsfOVS80IyPrdKoA .node .label,#mermaid-svg-QsfOVS80IyPrdKoA .image-shape .label,#mermaid-svg-QsfOVS80IyPrdKoA .icon-shape .label{text-align:center;}#mermaid-svg-QsfOVS80IyPrdKoA .node.clickable{cursor:pointer;}#mermaid-svg-QsfOVS80IyPrdKoA .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-QsfOVS80IyPrdKoA .arrowheadPath{fill:#333333;}#mermaid-svg-QsfOVS80IyPrdKoA .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-QsfOVS80IyPrdKoA .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-QsfOVS80IyPrdKoA .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QsfOVS80IyPrdKoA .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-QsfOVS80IyPrdKoA .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QsfOVS80IyPrdKoA .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-QsfOVS80IyPrdKoA .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-QsfOVS80IyPrdKoA .cluster text{fill:#333;}#mermaid-svg-QsfOVS80IyPrdKoA .cluster span{color:#333;}#mermaid-svg-QsfOVS80IyPrdKoA div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-QsfOVS80IyPrdKoA .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-QsfOVS80IyPrdKoA rect.text{fill:none;stroke-width:0;}#mermaid-svg-QsfOVS80IyPrdKoA .icon-shape,#mermaid-svg-QsfOVS80IyPrdKoA .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QsfOVS80IyPrdKoA .icon-shape p,#mermaid-svg-QsfOVS80IyPrdKoA .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-QsfOVS80IyPrdKoA .icon-shape .label rect,#mermaid-svg-QsfOVS80IyPrdKoA .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QsfOVS80IyPrdKoA .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-QsfOVS80IyPrdKoA .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-QsfOVS80IyPrdKoA :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 负载均衡
副本 1
副本 2
副本 3

特点：几乎零通信，吞吐近似线性扩展，是最「便宜」的扩展方式。

还有一个进阶用法叫 DP Attention：对使用 MLA（Multi-head Latent Attention）的模型（如 DeepSeek 系列），KV Cache 很小且难以按头切分，若对注意力做 TP，KV 会被各卡重复保存。于是注意力部分改用 DP、MoE 部分用 EP，避免冗余。这正是上面 DeepSeek 方案里「DP8 / DP80」的由来。

7.2 EP：解决 MoE

MoE 模型的特点是：总参数很大，但每个 token 只激活一小部分专家。

以 DeepSeek-V3 为例：

🔸 总参数 671B

🔸 每个 token 只激活约 37B （约 5.5%）

🔸 每个 MoE 层有 256 个路由专家 + 1 个共享专家，每个 token 选 8 个路由专家
#mermaid-svg-OexPG9fjxT58UWTo{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-OexPG9fjxT58UWTo .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-OexPG9fjxT58UWTo .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-OexPG9fjxT58UWTo .error-icon{fill:#552222;}#mermaid-svg-OexPG9fjxT58UWTo .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-OexPG9fjxT58UWTo .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-OexPG9fjxT58UWTo .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-OexPG9fjxT58UWTo .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-OexPG9fjxT58UWTo .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-OexPG9fjxT58UWTo .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-OexPG9fjxT58UWTo .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-OexPG9fjxT58UWTo .marker{fill:#333333;stroke:#333333;}#mermaid-svg-OexPG9fjxT58UWTo .marker.cross{stroke:#333333;}#mermaid-svg-OexPG9fjxT58UWTo svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-OexPG9fjxT58UWTo p{margin:0;}#mermaid-svg-OexPG9fjxT58UWTo .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-OexPG9fjxT58UWTo .cluster-label text{fill:#333;}#mermaid-svg-OexPG9fjxT58UWTo .cluster-label span{color:#333;}#mermaid-svg-OexPG9fjxT58UWTo .cluster-label span p{background-color:transparent;}#mermaid-svg-OexPG9fjxT58UWTo .label text,#mermaid-svg-OexPG9fjxT58UWTo span{fill:#333;color:#333;}#mermaid-svg-OexPG9fjxT58UWTo .node rect,#mermaid-svg-OexPG9fjxT58UWTo .node circle,#mermaid-svg-OexPG9fjxT58UWTo .node ellipse,#mermaid-svg-OexPG9fjxT58UWTo .node polygon,#mermaid-svg-OexPG9fjxT58UWTo .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-OexPG9fjxT58UWTo .rough-node .label text,#mermaid-svg-OexPG9fjxT58UWTo .node .label text,#mermaid-svg-OexPG9fjxT58UWTo .image-shape .label,#mermaid-svg-OexPG9fjxT58UWTo .icon-shape .label{text-anchor:middle;}#mermaid-svg-OexPG9fjxT58UWTo .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-OexPG9fjxT58UWTo .rough-node .label,#mermaid-svg-OexPG9fjxT58UWTo .node .label,#mermaid-svg-OexPG9fjxT58UWTo .image-shape .label,#mermaid-svg-OexPG9fjxT58UWTo .icon-shape .label{text-align:center;}#mermaid-svg-OexPG9fjxT58UWTo .node.clickable{cursor:pointer;}#mermaid-svg-OexPG9fjxT58UWTo .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-OexPG9fjxT58UWTo .arrowheadPath{fill:#333333;}#mermaid-svg-OexPG9fjxT58UWTo .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-OexPG9fjxT58UWTo .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-OexPG9fjxT58UWTo .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-OexPG9fjxT58UWTo .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-OexPG9fjxT58UWTo .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-OexPG9fjxT58UWTo .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-OexPG9fjxT58UWTo .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-OexPG9fjxT58UWTo .cluster text{fill:#333;}#mermaid-svg-OexPG9fjxT58UWTo .cluster span{color:#333;}#mermaid-svg-OexPG9fjxT58UWTo div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-OexPG9fjxT58UWTo .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-OexPG9fjxT58UWTo rect.text{fill:none;stroke-width:0;}#mermaid-svg-OexPG9fjxT58UWTo .icon-shape,#mermaid-svg-OexPG9fjxT58UWTo .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-OexPG9fjxT58UWTo .icon-shape p,#mermaid-svg-OexPG9fjxT58UWTo .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-OexPG9fjxT58UWTo .icon-shape .label rect,#mermaid-svg-OexPG9fjxT58UWTo .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-OexPG9fjxT58UWTo .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-OexPG9fjxT58UWTo .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-OexPG9fjxT58UWTo :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Top-8
token
路由器 (Gate)
专家 3 (GPU 0)
专家 57 (GPU 7)
专家 201 (GPU 25)
......共 8 个

EP 把不同的专家放在不同的卡上，token 通过 All-to-All 通信被分发到对应专家所在的卡，算完再收回来。

EP 最大的收益，其实不是「把 671B 放下」，是提高权重复用（Weight Reuse）。

先算一笔账。DeepSeek-V3 每个 MoE 层 256 个路由专家、每个 token 选 8 个。假设一个副本的 Decode batch 是 64 个 token：

text 复制代码

64 × 8 = 512 次专家选择，平摊到 256 个专家 → 平均每个专家只分到 2 个 token

也就是说：GPU 把一个专家的权重从显存读出来，只服务 2 个 token，就结束了。读取成本被摊得很薄，效率极低。

EP 的做法是把很多个 DP 副本的 token 汇聚起来，通过 All-to-All 送到专家所在的卡：

text 复制代码

全局 batch 6400 个 token → 6400 × 8 / 256 = 平均每个专家 200 个 token

同样读一次专家权重，现在服务 200 个 token（上面是示意数字，实际取决于全局 batch 与负载均衡）。
#mermaid-svg-sEJD9z6B5e5RKTl2{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-sEJD9z6B5e5RKTl2 .error-icon{fill:#552222;}#mermaid-svg-sEJD9z6B5e5RKTl2 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-sEJD9z6B5e5RKTl2 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .marker.cross{stroke:#333333;}#mermaid-svg-sEJD9z6B5e5RKTl2 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-sEJD9z6B5e5RKTl2 p{margin:0;}#mermaid-svg-sEJD9z6B5e5RKTl2 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster-label text{fill:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster-label span{color:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster-label span p{background-color:transparent;}#mermaid-svg-sEJD9z6B5e5RKTl2 .label text,#mermaid-svg-sEJD9z6B5e5RKTl2 span{fill:#333;color:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .node rect,#mermaid-svg-sEJD9z6B5e5RKTl2 .node circle,#mermaid-svg-sEJD9z6B5e5RKTl2 .node ellipse,#mermaid-svg-sEJD9z6B5e5RKTl2 .node polygon,#mermaid-svg-sEJD9z6B5e5RKTl2 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .rough-node .label text,#mermaid-svg-sEJD9z6B5e5RKTl2 .node .label text,#mermaid-svg-sEJD9z6B5e5RKTl2 .image-shape .label,#mermaid-svg-sEJD9z6B5e5RKTl2 .icon-shape .label{text-anchor:middle;}#mermaid-svg-sEJD9z6B5e5RKTl2 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .rough-node .label,#mermaid-svg-sEJD9z6B5e5RKTl2 .node .label,#mermaid-svg-sEJD9z6B5e5RKTl2 .image-shape .label,#mermaid-svg-sEJD9z6B5e5RKTl2 .icon-shape .label{text-align:center;}#mermaid-svg-sEJD9z6B5e5RKTl2 .node.clickable{cursor:pointer;}#mermaid-svg-sEJD9z6B5e5RKTl2 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .arrowheadPath{fill:#333333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-sEJD9z6B5e5RKTl2 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-sEJD9z6B5e5RKTl2 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-sEJD9z6B5e5RKTl2 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster text{fill:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 .cluster span{color:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-sEJD9z6B5e5RKTl2 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-sEJD9z6B5e5RKTl2 rect.text{fill:none;stroke-width:0;}#mermaid-svg-sEJD9z6B5e5RKTl2 .icon-shape,#mermaid-svg-sEJD9z6B5e5RKTl2 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-sEJD9z6B5e5RKTl2 .icon-shape p,#mermaid-svg-sEJD9z6B5e5RKTl2 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-sEJD9z6B5e5RKTl2 .icon-shape .label rect,#mermaid-svg-sEJD9z6B5e5RKTl2 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-sEJD9z6B5e5RKTl2 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-sEJD9z6B5e5RKTl2 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-sEJD9z6B5e5RKTl2 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 有 EP 汇聚
读专家 A 的权重
处理约 200 个 token
没有 EP 汇聚
读专家 A 的权重
处理约 2 个 token

这也顺便纠正一个常见误解：「671B 模型每次只算 37B」说的是计算量；但 batch 一大，几乎所有专家都会被命中，需要读取的权重远不止 37B。 所以 MoE 想吃满 GPU，必须靠足够大的有效 batch，而 EP 正是把 batch 聚起来的手段。

🔸 好处：每张卡只放一部分专家，权重放得下；而且每个专家读一次权重就能服务一批 token，提高了单次权重读取的利用率

🔸 代价：All-to-All 通信量大，对互联带宽和延迟极其敏感，EP 规模大了就需要 RDMA/InfiniBand 以及通信与计算重叠等精细优化

7.3 PP：训练里多，推理里少

PP 把不同层放到不同的卡上，数据像流水线一样接力。
#mermaid-svg-QC1XBeafGbMB7UdG{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-QC1XBeafGbMB7UdG .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-QC1XBeafGbMB7UdG .error-icon{fill:#552222;}#mermaid-svg-QC1XBeafGbMB7UdG .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-QC1XBeafGbMB7UdG .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-QC1XBeafGbMB7UdG .marker{fill:#333333;stroke:#333333;}#mermaid-svg-QC1XBeafGbMB7UdG .marker.cross{stroke:#333333;}#mermaid-svg-QC1XBeafGbMB7UdG svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-QC1XBeafGbMB7UdG p{margin:0;}#mermaid-svg-QC1XBeafGbMB7UdG .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-QC1XBeafGbMB7UdG .cluster-label text{fill:#333;}#mermaid-svg-QC1XBeafGbMB7UdG .cluster-label span{color:#333;}#mermaid-svg-QC1XBeafGbMB7UdG .cluster-label span p{background-color:transparent;}#mermaid-svg-QC1XBeafGbMB7UdG .label text,#mermaid-svg-QC1XBeafGbMB7UdG span{fill:#333;color:#333;}#mermaid-svg-QC1XBeafGbMB7UdG .node rect,#mermaid-svg-QC1XBeafGbMB7UdG .node circle,#mermaid-svg-QC1XBeafGbMB7UdG .node ellipse,#mermaid-svg-QC1XBeafGbMB7UdG .node polygon,#mermaid-svg-QC1XBeafGbMB7UdG .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-QC1XBeafGbMB7UdG .rough-node .label text,#mermaid-svg-QC1XBeafGbMB7UdG .node .label text,#mermaid-svg-QC1XBeafGbMB7UdG .image-shape .label,#mermaid-svg-QC1XBeafGbMB7UdG .icon-shape .label{text-anchor:middle;}#mermaid-svg-QC1XBeafGbMB7UdG .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-QC1XBeafGbMB7UdG .rough-node .label,#mermaid-svg-QC1XBeafGbMB7UdG .node .label,#mermaid-svg-QC1XBeafGbMB7UdG .image-shape .label,#mermaid-svg-QC1XBeafGbMB7UdG .icon-shape .label{text-align:center;}#mermaid-svg-QC1XBeafGbMB7UdG .node.clickable{cursor:pointer;}#mermaid-svg-QC1XBeafGbMB7UdG .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-QC1XBeafGbMB7UdG .arrowheadPath{fill:#333333;}#mermaid-svg-QC1XBeafGbMB7UdG .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-QC1XBeafGbMB7UdG .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-QC1XBeafGbMB7UdG .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QC1XBeafGbMB7UdG .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-QC1XBeafGbMB7UdG .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QC1XBeafGbMB7UdG .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-QC1XBeafGbMB7UdG .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-QC1XBeafGbMB7UdG .cluster text{fill:#333;}#mermaid-svg-QC1XBeafGbMB7UdG .cluster span{color:#333;}#mermaid-svg-QC1XBeafGbMB7UdG div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-QC1XBeafGbMB7UdG .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-QC1XBeafGbMB7UdG rect.text{fill:none;stroke-width:0;}#mermaid-svg-QC1XBeafGbMB7UdG .icon-shape,#mermaid-svg-QC1XBeafGbMB7UdG .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QC1XBeafGbMB7UdG .icon-shape p,#mermaid-svg-QC1XBeafGbMB7UdG .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-QC1XBeafGbMB7UdG .icon-shape .label rect,#mermaid-svg-QC1XBeafGbMB7UdG .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QC1XBeafGbMB7UdG .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-QC1XBeafGbMB7UdG .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-QC1XBeafGbMB7UdG :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Stage 1：第 1～20 层
Stage 2：第 21～40 层
Stage 3：第 41～60 层
Stage 4：第 61～80 层

训练时有大量 micro-batch 可以填满流水线，气泡（bubble）占比小；但推理里的 Decode，每个请求一次只生成 1 个 token，且有严格的先后依赖，流水线很难填满，单请求延迟还会叠加各阶段的传输延迟。

所以 PP 在推理里主要用于跨节点、节点间带宽低、又必须把模型拆开的场景。比如 Llama-3.1-405B 在 BF16 精度下需要两个 8 卡节点，常见做法是节点内 TP8、节点间 PP2。

7.4 CP：解决长上下文

为什么长上下文流行之后，大家突然开始做 CP？一句话：

模型的权重没怎么变大，KV Cache 却随上下文线性增长。长上下文场景下，KV Cache 会先于权重，成为显存的主体。

对 Llama-3-8B 来说，权重约 16 GB，而 KV Cache 每 token 128 KB，所以大约在 12.8 万 token 处两者相等；超过之后，KV Cache 就比整个模型还大。（对 70B：权重约 140 GB，每 token 320 KB，临界点约 44 万 token。）

上下文越长，KV Cache 越大。看两个真实的量级：

模型	KV Cache / token（BF16）	128K 上下文	1M 上下文
Llama-3-8B（32 层，8 KV 头，头维 128）	128 KB	约 16 GB	约 128 GB
Llama-3-70B（80 层，8 KV 头，头维 128）	320 KB	约 40 GB	约 320 GB

把 70B 这一行算一遍：2 × 80 × 8 × 128 × 2 = 327,680 字节 ≈ 320 KB/token；128K = 131,072 token，约 40 GB（按 1 GB = 10⁹ 字节约 43 GB，按 GiB 约 40 GiB）。

可以看到：一个 1M 上下文的单个请求，KV Cache 就能超过单张卡甚至单个节点的显存。CP（如 Ring Attention 一类的方法）把序列维度切到多张卡，每张卡只保存和计算一段，通过环形传递 KV 块来完成完整的注意力。

7.5 混合并行：没有只靠 TP 的大模型

前面把各种并行拆开讲，是为了便于理解。真实的大规模部署几乎都是混合并行：不同的并行维度，被放在带宽不同的互联层级上。
#mermaid-svg-QMU15aXCaQE59720{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-QMU15aXCaQE59720 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-QMU15aXCaQE59720 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-QMU15aXCaQE59720 .error-icon{fill:#552222;}#mermaid-svg-QMU15aXCaQE59720 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-QMU15aXCaQE59720 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-QMU15aXCaQE59720 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-QMU15aXCaQE59720 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-QMU15aXCaQE59720 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-QMU15aXCaQE59720 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-QMU15aXCaQE59720 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-QMU15aXCaQE59720 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-QMU15aXCaQE59720 .marker.cross{stroke:#333333;}#mermaid-svg-QMU15aXCaQE59720 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-QMU15aXCaQE59720 p{margin:0;}#mermaid-svg-QMU15aXCaQE59720 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-QMU15aXCaQE59720 .cluster-label text{fill:#333;}#mermaid-svg-QMU15aXCaQE59720 .cluster-label span{color:#333;}#mermaid-svg-QMU15aXCaQE59720 .cluster-label span p{background-color:transparent;}#mermaid-svg-QMU15aXCaQE59720 .label text,#mermaid-svg-QMU15aXCaQE59720 span{fill:#333;color:#333;}#mermaid-svg-QMU15aXCaQE59720 .node rect,#mermaid-svg-QMU15aXCaQE59720 .node circle,#mermaid-svg-QMU15aXCaQE59720 .node ellipse,#mermaid-svg-QMU15aXCaQE59720 .node polygon,#mermaid-svg-QMU15aXCaQE59720 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-QMU15aXCaQE59720 .rough-node .label text,#mermaid-svg-QMU15aXCaQE59720 .node .label text,#mermaid-svg-QMU15aXCaQE59720 .image-shape .label,#mermaid-svg-QMU15aXCaQE59720 .icon-shape .label{text-anchor:middle;}#mermaid-svg-QMU15aXCaQE59720 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-QMU15aXCaQE59720 .rough-node .label,#mermaid-svg-QMU15aXCaQE59720 .node .label,#mermaid-svg-QMU15aXCaQE59720 .image-shape .label,#mermaid-svg-QMU15aXCaQE59720 .icon-shape .label{text-align:center;}#mermaid-svg-QMU15aXCaQE59720 .node.clickable{cursor:pointer;}#mermaid-svg-QMU15aXCaQE59720 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-QMU15aXCaQE59720 .arrowheadPath{fill:#333333;}#mermaid-svg-QMU15aXCaQE59720 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-QMU15aXCaQE59720 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-QMU15aXCaQE59720 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QMU15aXCaQE59720 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-QMU15aXCaQE59720 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QMU15aXCaQE59720 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-QMU15aXCaQE59720 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-QMU15aXCaQE59720 .cluster text{fill:#333;}#mermaid-svg-QMU15aXCaQE59720 .cluster span{color:#333;}#mermaid-svg-QMU15aXCaQE59720 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-QMU15aXCaQE59720 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-QMU15aXCaQE59720 rect.text{fill:none;stroke-width:0;}#mermaid-svg-QMU15aXCaQE59720 .icon-shape,#mermaid-svg-QMU15aXCaQE59720 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QMU15aXCaQE59720 .icon-shape p,#mermaid-svg-QMU15aXCaQE59720 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-QMU15aXCaQE59720 .icon-shape .label rect,#mermaid-svg-QMU15aXCaQE59720 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QMU15aXCaQE59720 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-QMU15aXCaQE59720 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-QMU15aXCaQE59720 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 互联带宽由高到低
节点内 NVLink：放 TP（通信最频繁）
节点间 RDMA / InfiniBand：放 EP、PP
副本之间：放 DP（基本无需通信）

设计原则就一条：通信越频繁的并行维度，越要放在带宽越高的链路上。

两个可以核实的公开例子：

案例	并行组合	来源
DeepSeek-V3 Decode 阶段	Attention：TP4 + SP，配合 DP80；MoE：EP320；共 320 卡	DeepSeek-V3 技术报告
Llama-3.1-405B（BF16，两个 8 卡节点）	节点内 TP8，节点间 PP2	业界常见做法，Meta 官方另提供 FP8 版本可放进单节点

公式化表示：

text 复制代码

总 GPU 数 = TP × PP × DP         （稠密模型）
MoE 模型的 MoE 层用 EP 取代 TP，注意力层可继续用 TP 或 DP

至于 OpenAI、Anthropic、Google 等闭源厂商具体怎么组合，它们没有公开 ，不能下断言；但从公开的开源案例可以确定：规模一上去，单一并行策略就不够用了。

7.6 一张总表

技术	解决什么	切分对象	主要通信	推理是否常用
TP	单实例放不下 / 降延迟	每层权重	AllReduce	⭐⭐⭐⭐⭐
DP	请求太多	请求（模型多副本）	基本无	⭐⭐⭐⭐⭐
EP	MoE 专家太多	专家	All-to-All	⭐⭐⭐⭐⭐（MoE 模型）
PP	跨节点拆分超深网络	层	点对点传激活	⭐⭐
CP	超长上下文	序列	KV 环形传递	⭐⭐⭐

（星级是我的经验性判断，只用来说明相对常用程度，不是严格统计。）

🔸 八、真正决定性能的不是 TP

先看一张演进图。每一步都是在上一步之后，遇到新的瓶颈，再被新技术解决：
#mermaid-svg-9CUippnxyPtHRW87{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-9CUippnxyPtHRW87 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-9CUippnxyPtHRW87 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-9CUippnxyPtHRW87 .error-icon{fill:#552222;}#mermaid-svg-9CUippnxyPtHRW87 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-9CUippnxyPtHRW87 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-9CUippnxyPtHRW87 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-9CUippnxyPtHRW87 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-9CUippnxyPtHRW87 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-9CUippnxyPtHRW87 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-9CUippnxyPtHRW87 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-9CUippnxyPtHRW87 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-9CUippnxyPtHRW87 .marker.cross{stroke:#333333;}#mermaid-svg-9CUippnxyPtHRW87 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-9CUippnxyPtHRW87 p{margin:0;}#mermaid-svg-9CUippnxyPtHRW87 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-9CUippnxyPtHRW87 .cluster-label text{fill:#333;}#mermaid-svg-9CUippnxyPtHRW87 .cluster-label span{color:#333;}#mermaid-svg-9CUippnxyPtHRW87 .cluster-label span p{background-color:transparent;}#mermaid-svg-9CUippnxyPtHRW87 .label text,#mermaid-svg-9CUippnxyPtHRW87 span{fill:#333;color:#333;}#mermaid-svg-9CUippnxyPtHRW87 .node rect,#mermaid-svg-9CUippnxyPtHRW87 .node circle,#mermaid-svg-9CUippnxyPtHRW87 .node ellipse,#mermaid-svg-9CUippnxyPtHRW87 .node polygon,#mermaid-svg-9CUippnxyPtHRW87 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-9CUippnxyPtHRW87 .rough-node .label text,#mermaid-svg-9CUippnxyPtHRW87 .node .label text,#mermaid-svg-9CUippnxyPtHRW87 .image-shape .label,#mermaid-svg-9CUippnxyPtHRW87 .icon-shape .label{text-anchor:middle;}#mermaid-svg-9CUippnxyPtHRW87 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-9CUippnxyPtHRW87 .rough-node .label,#mermaid-svg-9CUippnxyPtHRW87 .node .label,#mermaid-svg-9CUippnxyPtHRW87 .image-shape .label,#mermaid-svg-9CUippnxyPtHRW87 .icon-shape .label{text-align:center;}#mermaid-svg-9CUippnxyPtHRW87 .node.clickable{cursor:pointer;}#mermaid-svg-9CUippnxyPtHRW87 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-9CUippnxyPtHRW87 .arrowheadPath{fill:#333333;}#mermaid-svg-9CUippnxyPtHRW87 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-9CUippnxyPtHRW87 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-9CUippnxyPtHRW87 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-9CUippnxyPtHRW87 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-9CUippnxyPtHRW87 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-9CUippnxyPtHRW87 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-9CUippnxyPtHRW87 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-9CUippnxyPtHRW87 .cluster text{fill:#333;}#mermaid-svg-9CUippnxyPtHRW87 .cluster span{color:#333;}#mermaid-svg-9CUippnxyPtHRW87 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-9CUippnxyPtHRW87 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-9CUippnxyPtHRW87 rect.text{fill:none;stroke-width:0;}#mermaid-svg-9CUippnxyPtHRW87 .icon-shape,#mermaid-svg-9CUippnxyPtHRW87 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-9CUippnxyPtHRW87 .icon-shape p,#mermaid-svg-9CUippnxyPtHRW87 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-9CUippnxyPtHRW87 .icon-shape .label rect,#mermaid-svg-9CUippnxyPtHRW87 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-9CUippnxyPtHRW87 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-9CUippnxyPtHRW87 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-9CUippnxyPtHRW87 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} Transformer：单卡跑得动
Tensor Parallel（2019）：模型放不下
Continuous Batching（2022）：静态 batch 浪费 GPU
PagedAttention（2023）：KV Cache 显存碎片
Prefix Cache（2023）：重复前缀被反复计算
Speculative Decoding（2022～2023）：Decode 受限于带宽
Prefill/Decode 分离（2023～2024）：两阶段互相干扰
现代 Runtime：调度 + 内存 + 并行协同

对应的真实里程碑：

时间	技术	代表工作	解决的瓶颈
2019	Tensor Parallel	Megatron-LM	单层权重放不下单卡
2022	Continuous Batching	Orca（OSDI 2022）	静态 batch 要等最慢的请求
2022～2023	Speculative Decoding	Leviathan 等（2022）、Chen 等（2023）	Decode 的 Memory Bound
2023	PagedAttention	vLLM（SOSP 2023）	KV Cache 碎片与浪费
2023	Prefix Cache（RadixAttention）	SGLang	共享前缀重复计算
2023～2024	Chunked Prefill	Sarathi-Serve	长 Prefill 阻塞 Decode
2023～2024	Prefill/Decode 分离	Splitwise、DistServe、Mooncake	两阶段瓶颈不同、互相干扰
2024～2025	大规模 EP 与分离部署的工程化	DeepSeek-V3 技术报告	MoE 的通信与负载均衡

（年份是论文或技术报告的首次公开时间，同一技术在工业界的普及往往晚一两年。）

沿着这条线往下看，趋势是：瓶颈从「算力」，逐步转移到「显存带宽、KV Cache、通信、调度」。 下一步的方向（这是我的判断，不是定论）大概率是围绕 KV Cache 的分层存储与跨节点共享，Mooncake 等工作已经在这个方向上做了公开探索。

Runtime 技术速查

技术	解决什么问题	出处/代表
Continuous Batching	静态 batch 要等最慢的请求，GPU 空转	Orca（OSDI 2022）
KV Cache 管理（PagedAttention）	显存碎片，KV 浪费，限制并发	vLLM（SOSP 2023）
Prefix Cache	重复的 prompt 前缀被反复计算	SGLang 的 RadixAttention 等
Chunked Prefill	长 prefill 阻塞 decode，造成卡顿	Sarathi-Serve
Speculative Decoding	把 Memory Bound 的 Decode 变成并行验证	Leviathan 等，2022
Disaggregated Prefill/Decode	两个阶段瓶颈不同，互相干扰	DistServe、Splitwise、Mooncake
Scheduler	在吞吐、首 token 延迟、公平性间权衡	各引擎核心模块

TP、DP、EP 只回答了一个问题：模型怎么摆到 GPU 上。 但「摆好了」之后，性能的差距主要来自 Runtime 在做的事。

举两个有代表性的数据（都来自论文自述，且与具体基线、负载、模型有关，应当看作「量级」而不是通用承诺）：

🔸 vLLM 论文报告：相比当时的 FasterTransformer 和 Orca，在相近延迟下吞吐提升约 2～4 倍

🔸 Orca 论文报告：相对 FasterTransformer，在相近延迟下吞吐最高可达约 36.9 倍（GPT-3 175B 的特定设置）

这些提升，没有一项来自改动 Transformer 的结构，而是来自对「请求怎么进、KV 怎么放、GPU 怎么喂」的重新设计。

这也解释了为什么 vLLM、SGLang、TensorRT-LLM 等推理引擎竞争的焦点是 Runtime，而不是继续优化模型结构本身。
#mermaid-svg-XOYb0VCNRMYSOmH3{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-XOYb0VCNRMYSOmH3 .error-icon{fill:#552222;}#mermaid-svg-XOYb0VCNRMYSOmH3 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-XOYb0VCNRMYSOmH3 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .marker.cross{stroke:#333333;}#mermaid-svg-XOYb0VCNRMYSOmH3 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-XOYb0VCNRMYSOmH3 p{margin:0;}#mermaid-svg-XOYb0VCNRMYSOmH3 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster-label text{fill:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster-label span{color:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster-label span p{background-color:transparent;}#mermaid-svg-XOYb0VCNRMYSOmH3 .label text,#mermaid-svg-XOYb0VCNRMYSOmH3 span{fill:#333;color:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .node rect,#mermaid-svg-XOYb0VCNRMYSOmH3 .node circle,#mermaid-svg-XOYb0VCNRMYSOmH3 .node ellipse,#mermaid-svg-XOYb0VCNRMYSOmH3 .node polygon,#mermaid-svg-XOYb0VCNRMYSOmH3 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .rough-node .label text,#mermaid-svg-XOYb0VCNRMYSOmH3 .node .label text,#mermaid-svg-XOYb0VCNRMYSOmH3 .image-shape .label,#mermaid-svg-XOYb0VCNRMYSOmH3 .icon-shape .label{text-anchor:middle;}#mermaid-svg-XOYb0VCNRMYSOmH3 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .rough-node .label,#mermaid-svg-XOYb0VCNRMYSOmH3 .node .label,#mermaid-svg-XOYb0VCNRMYSOmH3 .image-shape .label,#mermaid-svg-XOYb0VCNRMYSOmH3 .icon-shape .label{text-align:center;}#mermaid-svg-XOYb0VCNRMYSOmH3 .node.clickable{cursor:pointer;}#mermaid-svg-XOYb0VCNRMYSOmH3 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .arrowheadPath{fill:#333333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-XOYb0VCNRMYSOmH3 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-XOYb0VCNRMYSOmH3 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-XOYb0VCNRMYSOmH3 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster text{fill:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 .cluster span{color:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-XOYb0VCNRMYSOmH3 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-XOYb0VCNRMYSOmH3 rect.text{fill:none;stroke-width:0;}#mermaid-svg-XOYb0VCNRMYSOmH3 .icon-shape,#mermaid-svg-XOYb0VCNRMYSOmH3 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-XOYb0VCNRMYSOmH3 .icon-shape p,#mermaid-svg-XOYb0VCNRMYSOmH3 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-XOYb0VCNRMYSOmH3 .icon-shape .label rect,#mermaid-svg-XOYb0VCNRMYSOmH3 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-XOYb0VCNRMYSOmH3 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-XOYb0VCNRMYSOmH3 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-XOYb0VCNRMYSOmH3 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 同一个模型 + 同一批 GPU
朴素实现：静态 batch，连续显存
现代 Runtime：连续批处理 + 分页 KV + 前缀复用 + 投机解码
吞吐低，GPU 利用率低
吞吐显著提升，同样的卡服务更多用户

Runtime

Transformer 的主体结构这些年没有发生本质变化，真正越来越复杂的是 Runtime。

早期，GPU 的活很简单：把一个 batch 跑完。今天，Runtime 要同时负责：

text 复制代码

Continuous Batching、PagedAttention、Prefix Cache、Chunked Prefill、
Speculative Decoding、KV 迁移与卸载、Scheduler、
TP / EP / PP / CP 的通信编排、RDMA 传输 ......

这和操作系统的职责高度同构。vLLM 论文本身就明确借用了操作系统虚拟内存与分页的思想：

操作系统	推理 Runtime
进程调度	Continuous Batching、Scheduler
虚拟内存 / 分页	PagedAttention
页缓存 / 共享页	Prefix Cache
换入换出（Swap）	KV Cache 卸载到 CPU / 存储
进程间通信	TP / EP 的集合通信、KV 迁移

Runtime 已经越来越像一个操作系统，而不是一个「推理框架」。

（这里讲的是职责的增长。关于代码行数，我没有可靠的公开数据，所以不做断言。）

🔸 九、一张图看懂整条链

这是全文的"毕业图"。从上到下，每一层都在做同一件事：减少数据移动，提升 GPU 利用率。
#mermaid-svg-bMUWWMXfNqWfJmb8{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-bMUWWMXfNqWfJmb8 .error-icon{fill:#552222;}#mermaid-svg-bMUWWMXfNqWfJmb8 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-bMUWWMXfNqWfJmb8 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .marker.cross{stroke:#333333;}#mermaid-svg-bMUWWMXfNqWfJmb8 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-bMUWWMXfNqWfJmb8 p{margin:0;}#mermaid-svg-bMUWWMXfNqWfJmb8 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster-label text{fill:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster-label span{color:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster-label span p{background-color:transparent;}#mermaid-svg-bMUWWMXfNqWfJmb8 .label text,#mermaid-svg-bMUWWMXfNqWfJmb8 span{fill:#333;color:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .node rect,#mermaid-svg-bMUWWMXfNqWfJmb8 .node circle,#mermaid-svg-bMUWWMXfNqWfJmb8 .node ellipse,#mermaid-svg-bMUWWMXfNqWfJmb8 .node polygon,#mermaid-svg-bMUWWMXfNqWfJmb8 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .rough-node .label text,#mermaid-svg-bMUWWMXfNqWfJmb8 .node .label text,#mermaid-svg-bMUWWMXfNqWfJmb8 .image-shape .label,#mermaid-svg-bMUWWMXfNqWfJmb8 .icon-shape .label{text-anchor:middle;}#mermaid-svg-bMUWWMXfNqWfJmb8 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .rough-node .label,#mermaid-svg-bMUWWMXfNqWfJmb8 .node .label,#mermaid-svg-bMUWWMXfNqWfJmb8 .image-shape .label,#mermaid-svg-bMUWWMXfNqWfJmb8 .icon-shape .label{text-align:center;}#mermaid-svg-bMUWWMXfNqWfJmb8 .node.clickable{cursor:pointer;}#mermaid-svg-bMUWWMXfNqWfJmb8 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .arrowheadPath{fill:#333333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bMUWWMXfNqWfJmb8 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-bMUWWMXfNqWfJmb8 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bMUWWMXfNqWfJmb8 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster text{fill:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 .cluster span{color:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-bMUWWMXfNqWfJmb8 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-bMUWWMXfNqWfJmb8 rect.text{fill:none;stroke-width:0;}#mermaid-svg-bMUWWMXfNqWfJmb8 .icon-shape,#mermaid-svg-bMUWWMXfNqWfJmb8 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bMUWWMXfNqWfJmb8 .icon-shape p,#mermaid-svg-bMUWWMXfNqWfJmb8 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-bMUWWMXfNqWfJmb8 .icon-shape .label rect,#mermaid-svg-bMUWWMXfNqWfJmb8 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bMUWWMXfNqWfJmb8 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-bMUWWMXfNqWfJmb8 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-bMUWWMXfNqWfJmb8 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 用户请求
Runtime Scheduler
Continuous Batching
Prefix Cache
Batch 组装
KV Manager
PagedAttention
KV Swap
KV Migration
Parallel Runtime
TP
EP
PP
CP
GPU Cluster

回到开篇的三个问题，现在可以逐个回答：

两张 5090 的 TP2 为什么没有 2 倍？ 因为 Decode 受限于显存带宽，TP 只是让每卡少读一半权重，而每个 token 要付出 2 × 层数次 AllReduce 的通信税；5090 之间还只能走 PCIe，没有 NVLink，通信税更重。
模型放得下为什么还要 TP？ 多数时候不需要。除非你要更低延迟，或者需要合并出更大的 KV Cache 池；以吞吐为目标时，多副本 DP 通常更划算。
大模型集群是不是很多卡算一个请求？ 不是。它是「每个实例用若干卡（TP/EP/PP）放下模型」，再用大量副本（DP）去服务大量请求。

说回你手上那几张卡。这一篇讲的都是「怎么摆」------摆的部分只决定你能不能跑起来；跑得值不值，取决于摆好之后 Runtime 在干什么：谁先进、KV 放哪、前缀有没有复用。 这几件事，是系列后面几篇要一层层拆开的东西，这一篇只负责把地基铺平。

过去，大模型竞争的是参数规模；今天，大模型竞争的是 Runtime。模型决定能力上限，而 Runtime 决定同样一套 GPU 能服务多少用户。

模型负责生成 Token，而 Runtime 决定每一个 Token 的成本。

如果你也在算「多卡到底怎么摆」这笔账，点个关注，《全栈架构师笔记》会接着把调度、KV 管理和分离部署一层层拆下去。

总结：

「多卡」不是一种：TP/PP/EP/CP 是把一个实例拆到多卡、用来「放得下」，DP 是把模型复制多份、用来「服务更多人」；Decode 受显存带宽约束，所以 TP2 省下的读取时间会被每层两次 AllReduce 的通信税吃掉大半，加速比通常只有一倍出头，换来的是更大的 KV Cache 池；真正决定同一套卡能服务多少用户的不是 TP，而是 Runtime 对请求、KV 和前缀的调度------这也解释了为什么 vLLM、SGLang、TensorRT-LLM 竞争的焦点在 Runtime，而不是模型结构本身。
