网络编程—UDP与TCP

在计算机网络中，传输层承上启下，一边对接应用层的各种服务，一边利用网络层提供的主机到主机通信能力，最终实现端到端的进程间数据传输。

说到传输层，绕不开的两个核心协议就是UDP和TCP------一个追求极致效率，一个强调可靠交付。

一、传输层

1.1 定位

网络层解决的是主机之间的通信问题，IP地址可以唯一标识一台主机。

*但一台主机上同时运行着多个网络应用，数据送到主机后，该交给哪个程序处理？*这就是传输层要回答的问题。

可以看到，传输层位于应用层和网络层之间，负责将应用层的数据按照不同协议的要求封装后交给网络层传输，同时将网络层收到的数据分发给对应的应用程序。

1.2 端口号

端口号（Port）是传输层用来标识主机上不同应用程序的编号。

可以把IP地址理解为一栋楼的地址，端口号就是楼里不同房间的门牌号。数据到达主机后，根据端口号就能找到对应的应用程序。

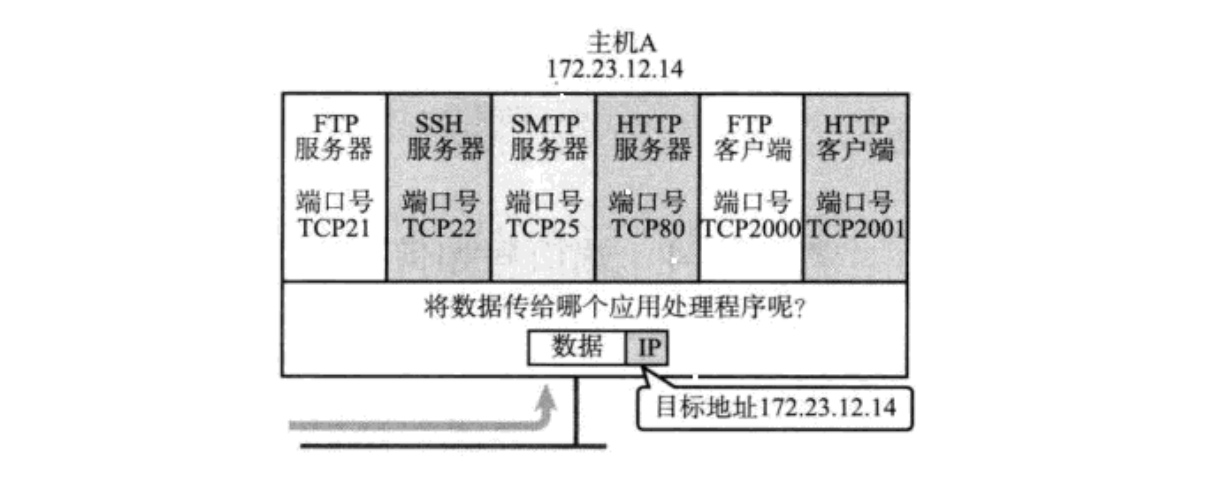

上图中，一台主机上同时运行着FTP、SSH、SMTP等多个服务器程序，每个程序绑定了不同的端口号。

当IP层把数据送到这台主机后，传输层根据目的端口号，就能准确地将数据交给对应的应用程序处理。

端口号是一个16位的整数，取值范围是0到65535。这个范围又被划分为两部分：

0 - 1023：知名端口号，分配给广泛使用的应用层协议，如HTTP的80端口、HTTPS的443端口、SSH的22端口等。这些端口号由IANA统一管理和分配。
1024 - 65535：动态端口号，由操作系统动态分配给客户端程序。当我们用浏览器访问网站时，浏览器会从这个范围中获得一个临时端口号，用来和服务器的80或443端口通信。

知名端口号：

协议	端口号	说明
FTP	21	文件传输协议
SSH	22	安全远程登录
Telnet	23	远程终端协议
HTTP	80	超文本传输协议
HTTPS	443	安全超文本传输协议
DNS	53	域名系统
SMTP	25	简单邮件传输协议

在Linux系统中，可以通过 cat /etc/services命令查看系统中记录的知名端口号列表。编写自己的网络程序时，应当避开这些知名端口号，防止和系统服务产生冲突。

1.3 五元组

在TCP/IP协议中，一条通信由五个要素唯一确定，这就是所谓的"五元组"：

源IP地址
源端口号
目的IP地址
目的端口号
协议号

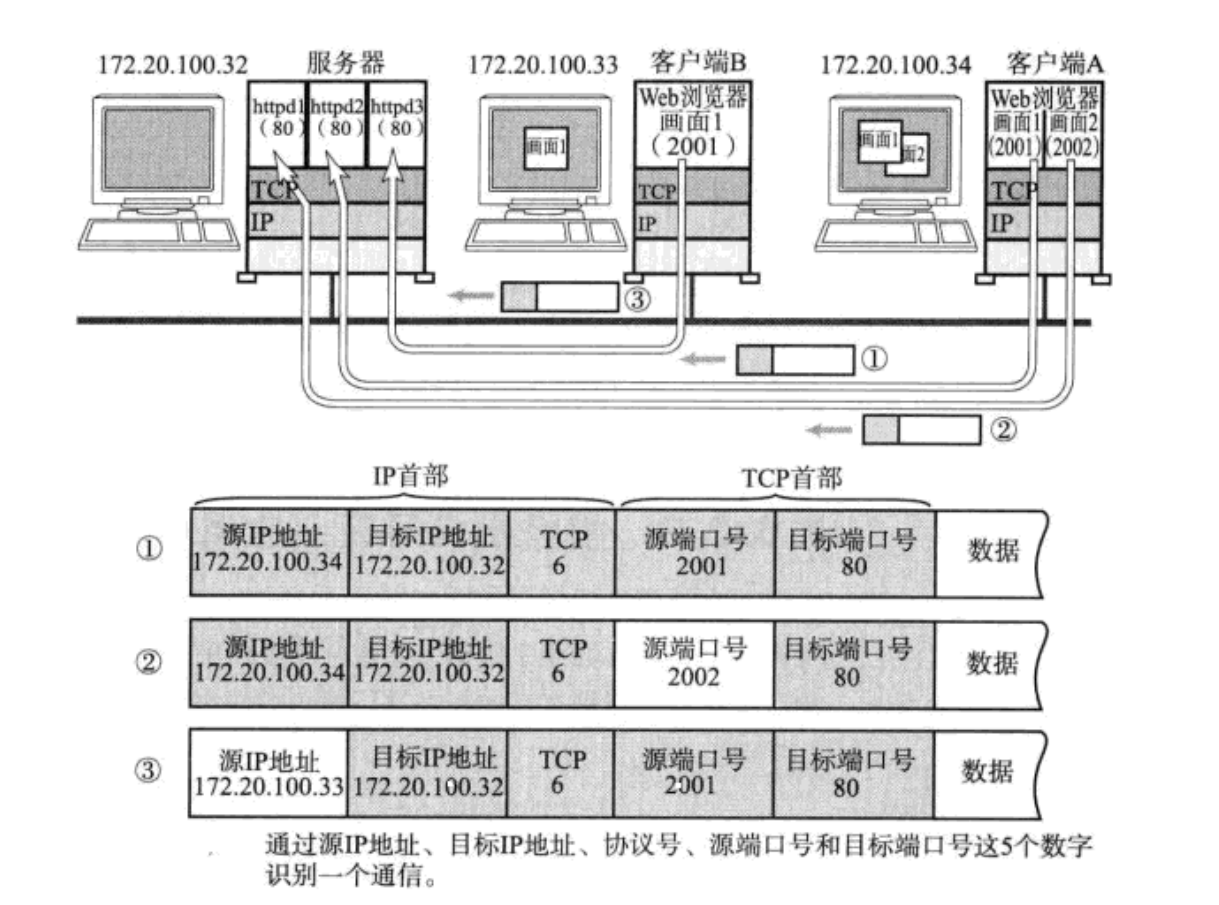

服务器的IP地址是172.20.100.32，端口号是80。客户端B（172.20.100.33）使用端口2001访问服务器，客户端A（172.20.100.34）使用端口2002也访问同一个服务器。虽然目的IP和目的端口都相同，但源IP和源端口不同，因此是两条独立的通信。

可以用 netstat -n 命令查看当前系统中的网络连接，每一行记录都包含了这五个要素。

二、UDP协议

UDP（用户数据报协议）是传输层的另一个重要协议。与TCP相比，UDP的设计理念不同------简单、快速，不可靠。

2.1 报文格式

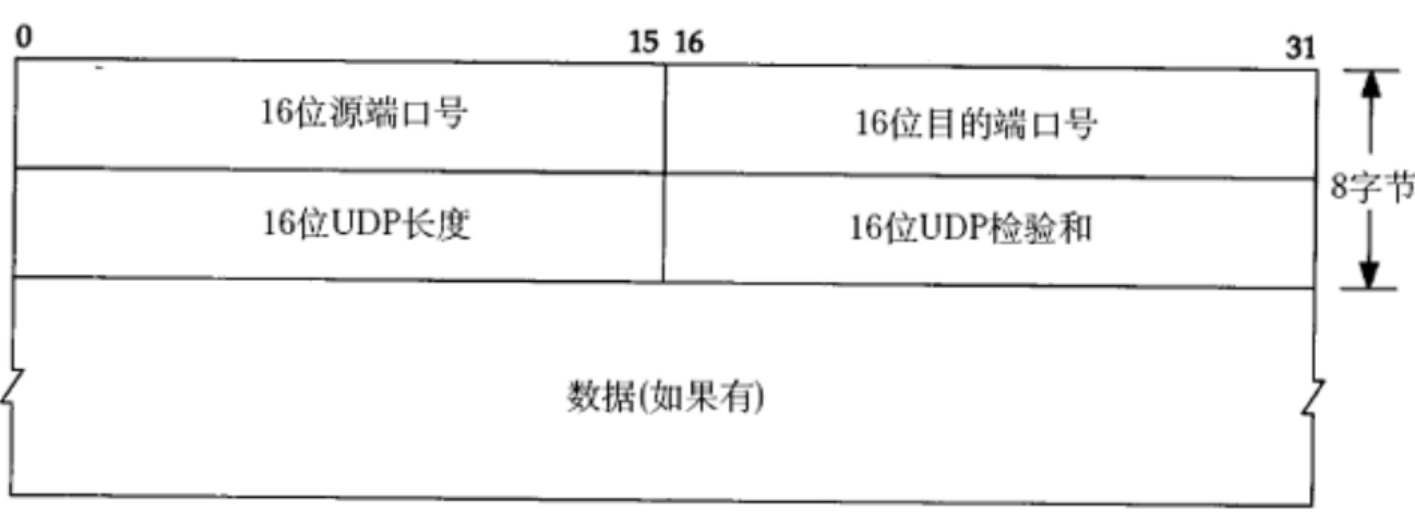

UDP的报文格式非常简洁，首部只有8个字节，包含四个字段：

各字段的含义：

16位源端口号：发送方的端口号，标识数据从哪个进程来。
16位目的端口号：接收方的端口号，标识数据要到哪个进程去。
16位UDP长度：整个UDP数据报的长度，包括首部和数据部分。
16位UDP校验和：用于检测数据在传输过程中是否出错。

2.2 特点

UDP的传输过程类似于寄信------写上地址直接投进邮筒，对方能不能收到、什么时候收到，寄信人都不管。UDP有三个特点：

（1）无连接

知道对端的IP和端口号就直接进行传输，不需要建立连接；

（2）不可靠

没有确认机制，没有重传机制；如果因为网络故障该段无法发到对方，UDP协议层也不会给应用层返回任何错误信息；

（3）面向数据报

不能够灵活地控制读写数据的次数和数量。

2.3缓冲区

UDP的缓冲区设计：

发送缓冲区：UDP没有真正意义上的发送缓冲区。调用sendto会直接交给内核，由内核将数据传给网络层协议进行后续的传输动作。
接收缓冲区：UDP具有接收缓冲区。当数据到达时，先放入接收缓冲区，应用程序调用recvfrom时从缓冲区中读取。

**注意：**UDP的接收缓冲区不能保证收到的报文顺序和发送的顺序一致。因为IP网络本身是不保证按序交付的，UDP也不做排序处理。

另外： UDP的socket既能读也能写，这个概念叫做**全双工****：**同一个socket可以同时进行发送和接收操作。

2.4 注意事项

UDP首部中有一个16位的长度字段，这意味着一个UDP数据报的最大长度是64KB（包含UDP首部）。

在当今互联网环境下，64KB实在是一个很小的数字。一张高清图片、一段视频数据都远远超过这个大小。

如果需要传输的数据超过64KB，就需要在应用层手动分包，多次发送，并在接收端手动拼装。

2.5 应用层协议

虽然UDP不可靠，但它的简单和高效在很多场景下不可替代。以下是基于UDP的应用层协议：

DNS：域名解析协议。每
DHCP：动态主机配置协议。
TFTP：简单文件传输协议。
NFS：网络文件系统。
BOOTP：启动协议。
SNMP：简单网络管理协议。

当然，也包括你自己写UDP程序时自定义的应用层协议。很多在线游戏、实时视频传输也会选择UDP作为底层传输协议，然后在应用层实现必要的可靠性保证。

三、TCP协议

TCP（传输控制协议）是传输层中最复杂、功能最强大的协议。从名字就能看出来，它的核心是"控制"------对数据传输的方方面面进行精细的控制，以确保可靠、高效地交付。

3.1 报文段格式

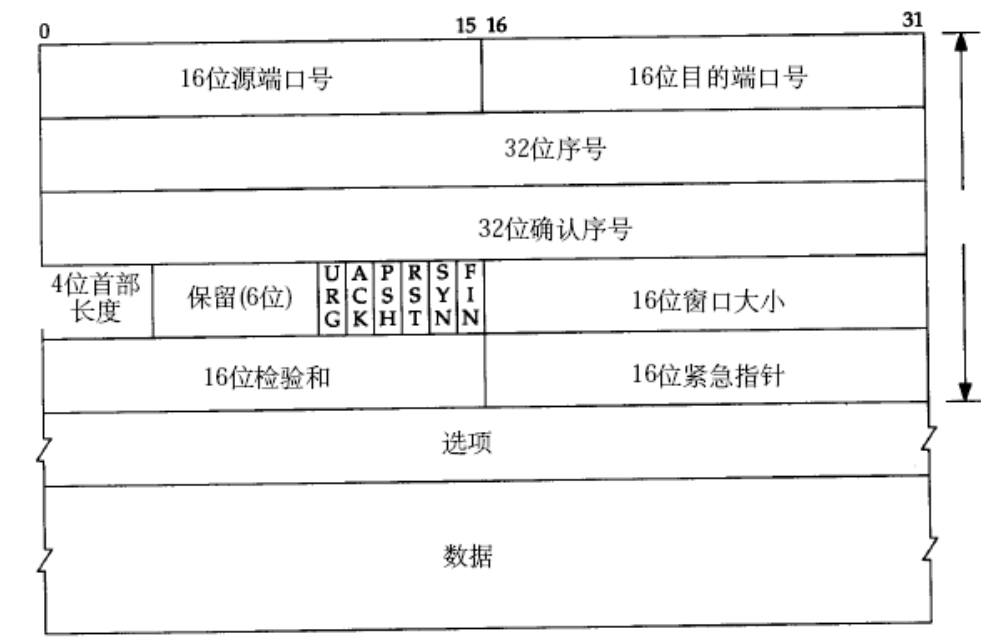

TCP的报文段格式比UDP复杂得多。首部默认长度是20字节，如果包含选项字段，最长可以达到60字节。

源端口号和目的端口号：各16位，和UDP一样，用于标识发送和接收的进程。

32位序号：TCP将每个字节的数据都编了号，序号字段表示本报文段所发送数据的第一个字节的编号。

32位确认号：表示期望收到对方下一个报文段的第一个字节的序号。

4位首部长度：表示TCP首部有多少个32位字。

6位保留位：预留字段，目前未使用，置为0。

6位标志位：这是TCP报文中非常重要的字段，每个位都有独立的含义：

标志位	名称	含义
URG	紧急指针有效位	为1时表示紧急指针字段有效，有紧急数据需要优先处理
ACK	确认有效位	为1时表示确认号字段有效，建立连接后所有报文的ACK都为1
PSH	推送位	为1时提示接收端应用程序立刻从TCP缓冲区把数据读走
RST	复位位	为1时表示要求重新建立连接，携带RST的称为复位报文段
SYN	同步位	为1时表示请求建立连接，携带SYN的称为同步报文段
FIN	结束位	为1时表示通知对方本端要关闭了，携带FIN的称为结束报文段

16位窗口大小：用于流量控制，表示接收方当前还能接收多少字节的数据。窗口越大，网络吞吐量越高。

16位校验和：用于检测传输错误。但TCP的校验和是必须的，而且不仅包含首部，也包含数据部分。

16位紧急指针：只有当URG标志为1时才有效，标识紧急数据的末尾在报文段中的位置。

选项字段：最多40字节，用于支持一些额外的功能，如最大段大小、窗口扩大因子、时间戳等。

TCP首部的C语言定义，可以和上面的格式图对照着看：

cpp 复制代码

// linux kernel include/linux/tcp.h
struct tcphdr {
    __be16  source;     // 源端口
    __be16  dest;       // 目的端口
    __be32  seq;        // 序号
    __be32  ack_seq;    // 确认号
#if defined(__LITTLE_ENDIAN_BITFIELD)
    __u16   res1:4,     // 保留位
        doff:4,         // 首部长度
        fin:1,          // FIN标志
        syn:1,          // SYN标志
        rst:1,          // RST标志
        psh:1,          // PSH标志
        ack:1,          // ACK标志
        urg:1,          // URG标志
        ece:1,          // ECE标志
        cwr:1;          // CWR标志
#elif defined(__BIG_ENDIAN_BITFIELD)
    __u16   doff:4,
        res1:4,
        cwr:1,
        ece:1,
        urg:1,
        ack:1,
        psh:1,
        rst:1,
        syn:1,
        fin:1;
#else
#error  "Adjust your <asm/byteorder.h> defines"
#endif
    __be16  window;     // 窗口大小
    __sum16 check;      // 校验和
    __be16  urg_ptr;    // 紧急指针
};

除了上面介绍的6个标志位，内核定义中还多了CWR和ECE两个标志位。这两个用于ECN（显式拥塞通知）机制，是对TCP拥塞控制的改进。

3.2 确认应答机制

TCP可靠性的核心机制之一就是确认应答（ACK）。简单来说，就是发送方发了数据之后，接收方要回复一个确认，表示"我收到了"。

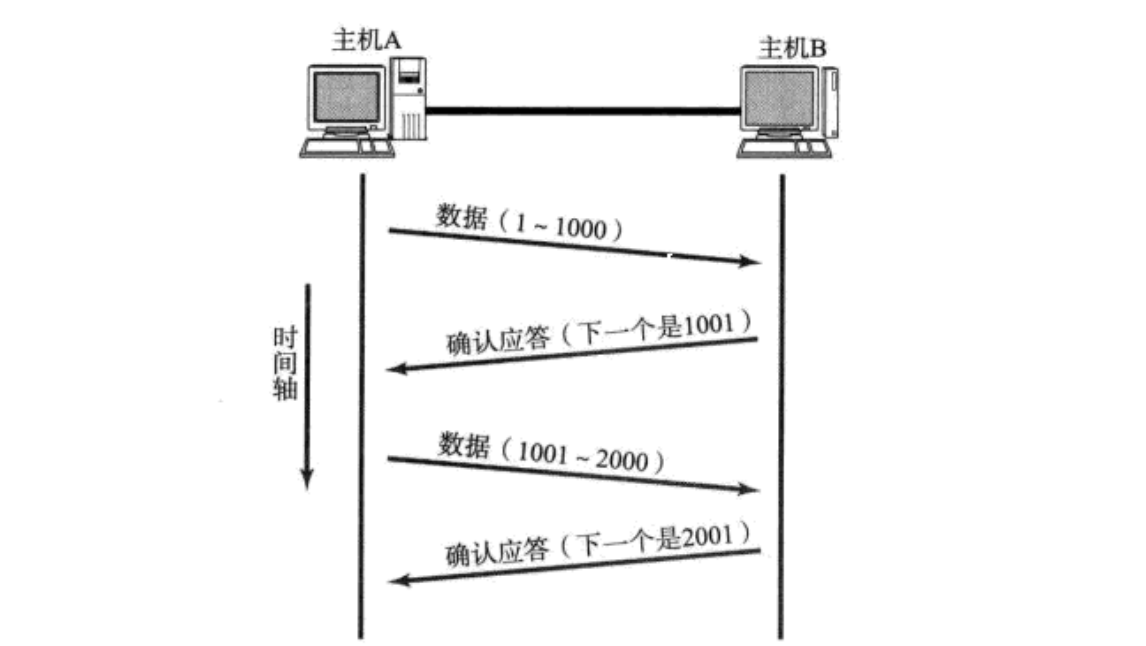

基本过程：主机A向主机B发送了1-1000字节的数据，主机B收到后回复一个确认应答，确认号是1001，意思是"1000号之前的数据我都收到了，下一次你从1001开始发"。然后主机A再发送1001-2000字节，主机B再确认下一个是2001，以此类推。

TCP将每个字节的数据都进行了编号，这就是序列号。确认应答也是基于序列号的。

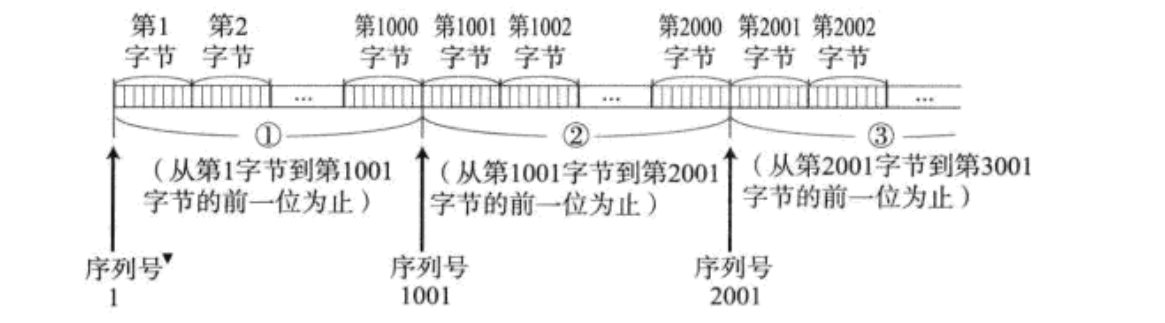

第1字节到第1000字节对应序号1，第1001字节到第2000字节对应序号1001，第2001字节到第3001字节对应序号2001。每个TCP报文段的序号字段就是该段第一个字节的编号。

例子：唐僧讲经，每讲一段就要问徒弟"听懂了吗？"，徒弟说"听懂了"，唐僧才继续讲下一段。这个一问一答的过程，就是确认应答机制。

确认应答机制保证了数据的可靠交付------只要收到了ACK，就说明对方确实收到了数据。

但如果ACK丢了怎么办？或者数据本身丢了怎么办？这就需要超时重传机制来解决。

3.3 超时重传机制

TCP通过超时重传来以上情况：发送方发送数据后，启动一个定时器，如果在特定时间内没有收到确认应答，就认为数据丢失了，重新发送一遍。

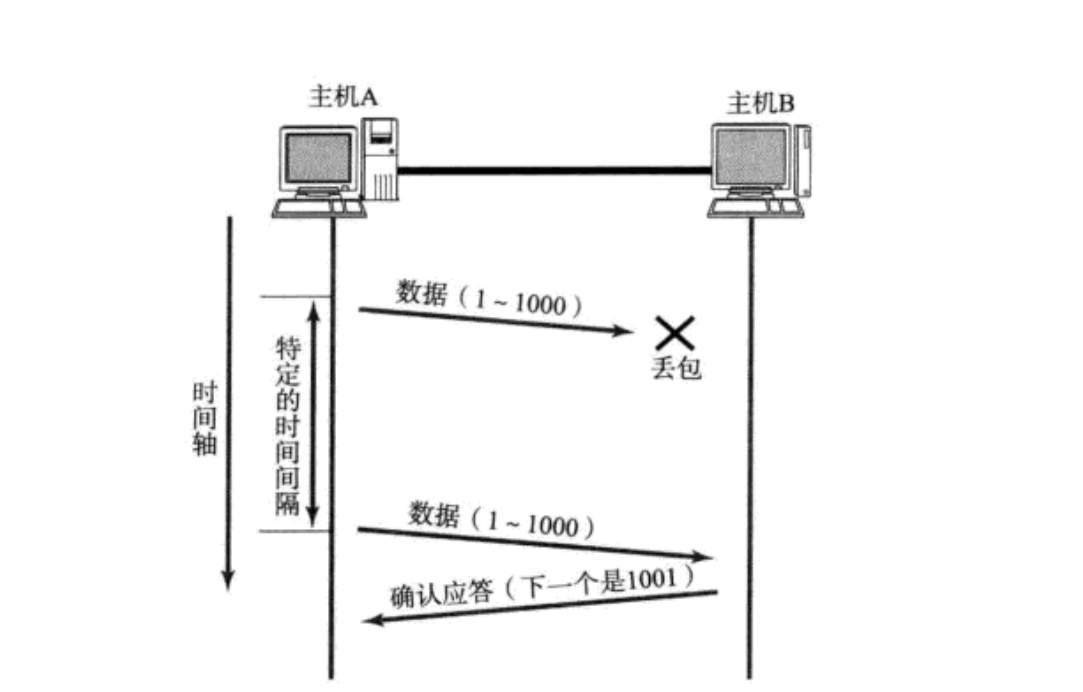

主机A发送了1-1000字节的数据，但数据在传输过程中丢失了。主机B根本没收到，自然也不会回复ACK。经过一段时间后，主机A的定时器超时了，于是重新发送一遍数据。这次数据成功到达，主机B回复了确认应答。

但还有另一种情况：数据成功到达了，但ACK丢了。

主机A等不到ACK，超时后重传了数据。这时候主机B会收到重复的数据，TCP需要能够识别出重复的报文并丢弃。

怎么识别重复报文呢？利用序列号，接收方根据序号就能判断哪些数据已经收到过，重复的直接丢弃。

超时时间应该设多长呢？这是需要权衡的问题：

设得太长：重传不及时，整体传输效率低。
设得太短：可能频繁重传，浪费网络带宽。

CP采用了动态调整超时时间的策略：

Linux中，超时以500ms为一个单位进行控制，每次判定超时重发的超时时间都是500ms的整数倍。
如果重发一次之后，仍然得不到应答，等待2*500ms后再进行重传。
如果仍然得不到应答，等待4*500ms进行重传。依次类推，以指数形式递增。
累计到一定的重传次数，TCP认为网络或者对端主机出现异常，强制关闭连接。

3.4 连接管理机制

TCP是面向连接的协议，通信之前需要建立连接，通信结束后需要释放连接。

建立连接通过三次握手完成，释放连接通过四次挥手完成。

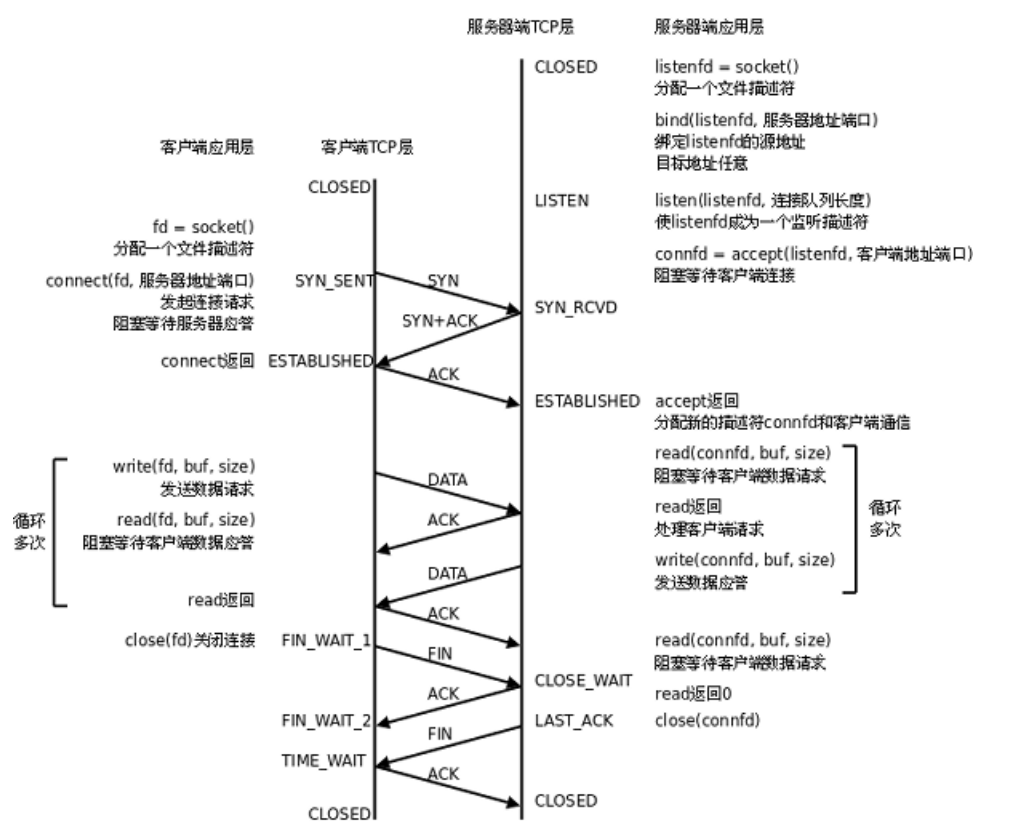

（1）三次握手

三次握手的过程：

第一次握手：客户端向服务器发送SYN报文（SYN=1），请求建立连接。此时客户端的状态从CLOSED变为SYN_SENT。报文中包含客户端的初始序列号（ISN）。

第二次握手：服务器收到SYN后，回复一个SYN+ACK报文（SYN=1, ACK=1）。ACK表示确认收到了客户端的SYN，SYN表示服务器也请求建立连接。此时服务器的状态从LISTEN变为SYN_RCVD。报文中包含服务器的初始序列号。

第三次握手：客户端收到SYN+ACK后，回复一个ACK报文（ACK=1），确认收到了服务器的SYN。此时客户端的状态变为ESTABLISHED。服务器收到这个ACK后，状态也变为ESTABLISHED。连接建立完成。

（2）四次挥手

四次挥手的过程：

第一次挥手：客户端发送FIN报文（FIN=1），表示"我没有数据要发送了，请求关闭连接"。此时客户端状态从ESTABLISHED变为FIN_WAIT_1。

第二次挥手：服务器收到FIN后，回复一个ACK报文，表示"我收到了你的关闭请求"。此时服务器状态从ESTABLISHED变为CLOSE_WAIT。客户端收到这个ACK后，状态变为FIN_WAIT_2。

注意，此时连接处于半关闭状态------客户端已经不能发送数据了，但服务器还可以继续发送数据。服务器可能还有一些数据没发完，需要继续发送。

第三次挥手：服务器发完所有数据后，也发送一个FIN报文，表示"我也发完了，可以关闭了"。此时服务器状态从CLOSE_WAIT变为LAST_ACK。

第四次挥手：客户端收到FIN后，回复一个ACK报文，表示确认。此时客户端状态从FIN_WAIT_2变为TIME_WAIT。服务器收到ACK后，状态变为CLOSED。客户端需要等待2MSL的时间后，才会变为CLOSED状态。

3.5 TCP状态转换

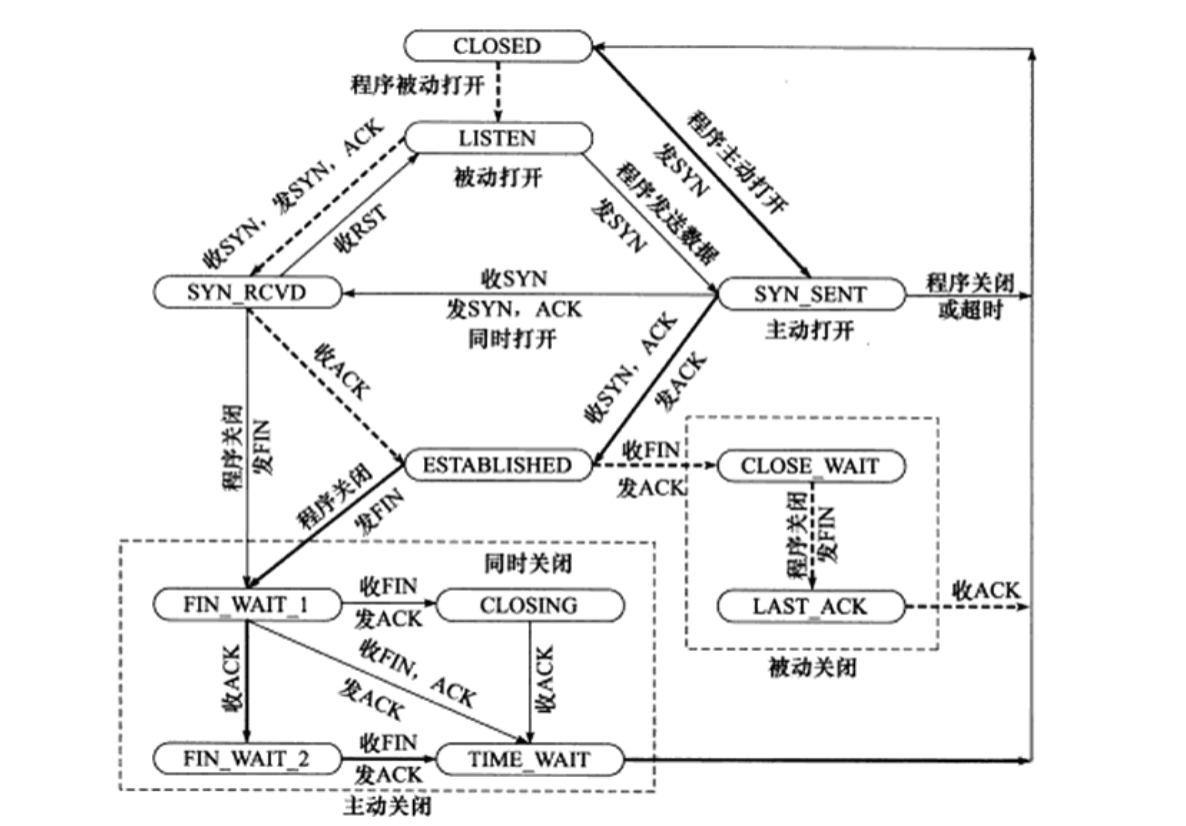

下面是TCP状态转换的汇总：

较粗的虚线表示服务端的状态变化，较粗的实线表示客户端的状态变化。

CLOSED是一个假想的起始点，不是真实状态。

3.6 TIME_WAIT状态

TIME_WAIT是TCP状态中最值得深入理解的一个状态。主动关闭连接的一方在发送最后一个ACK后，会进入TIME_WAIT状态，等待2MSL的时间才会回到CLOSED状态。

MSL（报文最大生存时间）是TCP报文在网络中能够存在的最长时间。RFC 1122中规定MSL为2分钟，但实际操作系统的实现通常更短，比如CentOS 7和Ubuntu上默认是60秒。

通过以下命令查看系统的tcp_fin_timeout值：

为什么需要TIME_WAIT？

原因有两个：

保证迟到的报文段消失：网络中可能存在一些迟到的报文段。如果连接立刻关闭，这些迟到的报文段可能被新的连接（使用相同的五元组）误接收，导致数据错误。
保证最后一个ACK可靠到达：假设最后一个ACK丢失了，服务器会重发FIN。如果客户端已经关闭了，就无法重发ACK了。

3.7 CLOSE_WAIT状态

和TIME_WAIT不同，CLOSE_WAIT是被动关闭方的状态。当被动关闭方收到对方的FIN后，回复ACK，就进入了CLOSE_WAIT状态。

CLOSE_WAIT状态的含义是：等待被动关闭方的应用程序调用close关闭连接。收到FIN只是表示对方不再发送数据了，但被动关闭方自己可能还有数据要发送。等数据发完了，调用close发送FIN，才会从CLOSE_WAIT进入LAST_ACK状态。

如果服务器上出现大量的CLOSE_WAIT状态，通常意味着服务器没有正确关闭socket------收到了对方的FIN，但自己没有调用close。这是一个BUG，会导致资源泄漏。加上对应的close调用即可。

3.8 滑动窗口

确认应答机制保证了可靠性，但如果每发一段数据就要等一个ACK，那传输效率也太低了。尤其是在网络延迟比较大的情况下，大部分时间都在等待。

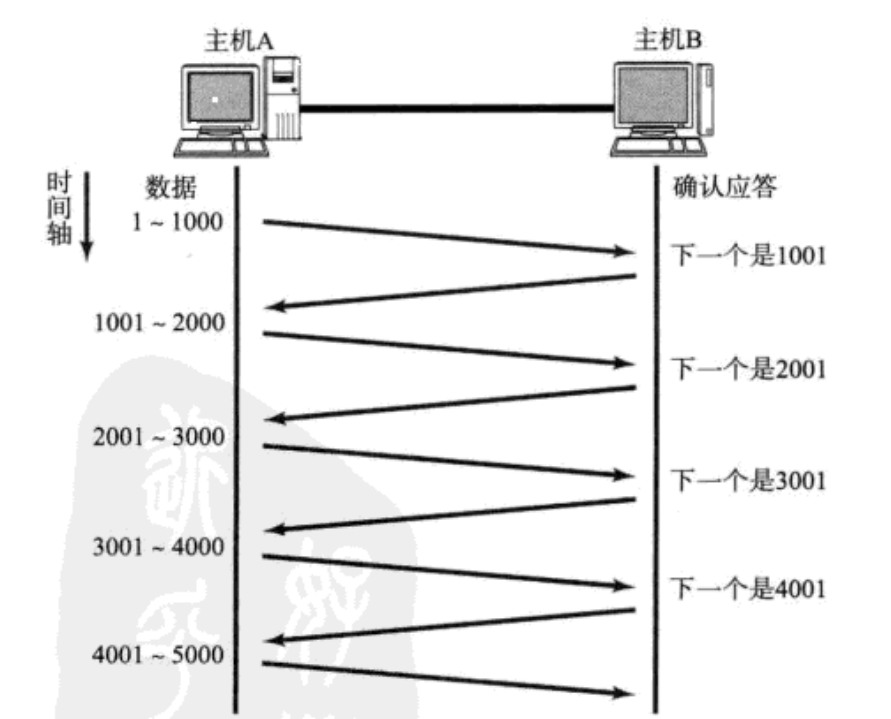

停等协议的工作方式：发一段，等一个ACK，再发下一段。可以看到，数据传输的时间和等待ACK的时间是交替的，大量时间浪费在等待上。

那能不能一次多发几段数据，让多个段的等待时间重叠在一起呢？这就是滑动窗口的思路。

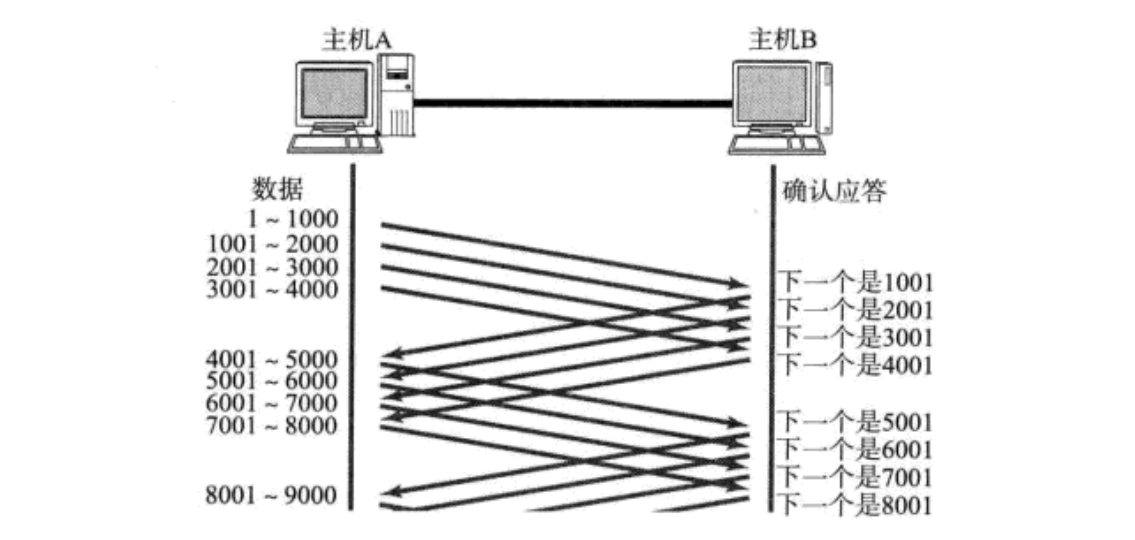

图中的窗口大小是4000个字节（四个段）。发送前四个段的时候，不需要等待任何ACK，直接发送。收到第一个ACK后，滑动窗口向后移动，继续发送第五个段的数据，依次类推。

窗口越大，网络的吞吐率就越高。因为可以同时有更多的数据在网络中传输，等待时间被重叠了。

操作系统内核为了维护滑动窗口，需要开辟发送缓冲区来记录当前还有哪些数据没有应答。只有确认应答过的数据，才能从缓冲区删掉。

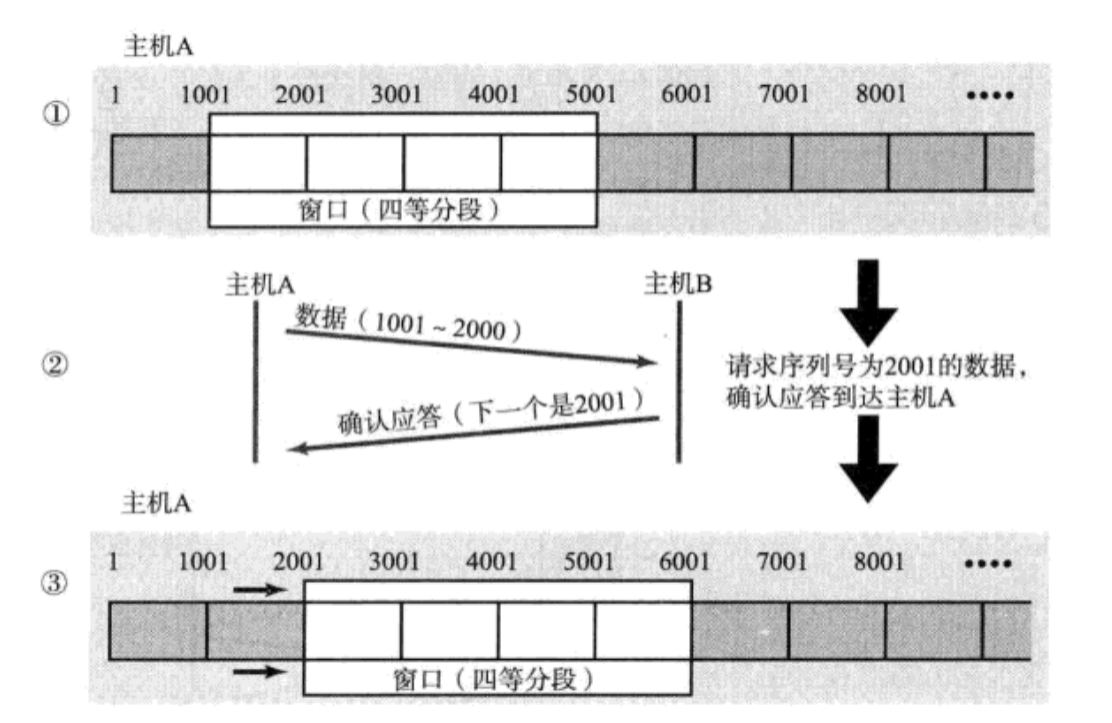

窗口分为已确认的部分、窗口内已发送未确认的部分、以及窗口内未发送的部分。当收到ACK后，窗口的左边界向右移动，新的数据可以被发送。
