【STM32 基础复习 01】初识 STM32F103ZET6：型号、封装、引脚编号与特殊引脚

本文是"嵌入式基础学习"系列的第一篇，内容覆盖课件《初识 STM32F103ZET6》第 1～18 页，并结合 ST 官方数据手册和 RM0008 参考手册校正细节。目标不是背诵引脚名称，而是建立一条完整认识路线：芯片是什么 -> 型号怎样读 -> 实物怎样找 1 脚 -> 引脚怎样分类 -> 芯片为什么能够正确上电、复位和启动。

一、先建立整体认识：STM32 到底是什么

STM32 是意法半导体（STMicroelectronics）推出的一系列 32 位微控制器。这里的"微控制器（MCU）"可以先理解成一台被压缩到单颗芯片里的小型计算机，它通常同时包含：

处理器内核：执行程序指令；
Flash：掉电后仍能保存程序；
SRAM：保存程序运行期间的临时数据；
GPIO：读取按键、控制 LED 等；
定时器、ADC、USART、SPI、I2C 等片上外设；
时钟、复位、供电和调试接口。

STM32F103 使用 Arm Cortex-M3 内核。与只会"执行计算"的处理器不同，MCU 的价值在于它能直接连接现实世界：读取传感器、控制电机、驱动屏幕、采集模拟电压，或者通过串口、SPI、I2C 与其他芯片通信。

典型应用包括工业控制、仪器仪表、智能家电、机器人控制、数据采集和各种嵌入式终端。学习 STM32F103 的意义并不是只会某一块开发板，而是借它掌握 MCU 项目的共同方法：看数据手册、接硬件、配置寄存器、烧录程序、观察真实信号并排查故障。

二、不要死记型号：把 STM32F103ZET6 拆开读

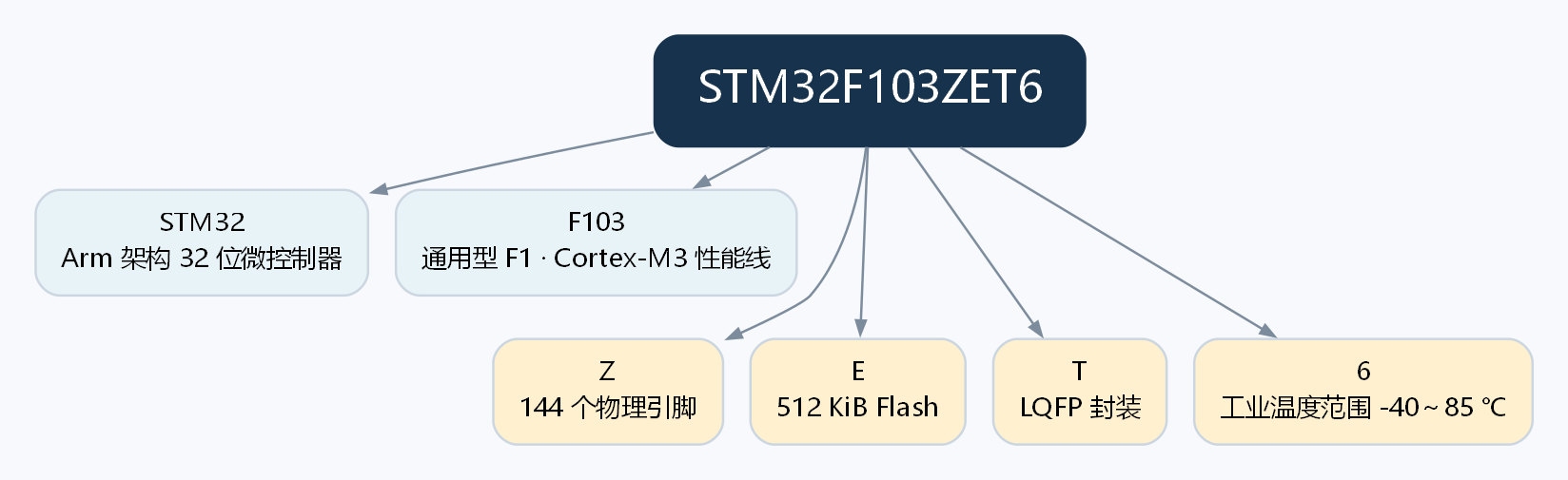

STM32F103ZET6 不是随机字符串，每个部分都在描述芯片规格。

字段	含义	对学习和选型的影响
`STM32`	基于 Arm 架构的 32 位微控制器系列	表明产品家族
`F103`	F 系列中的 103 性能线，使用 Cortex-M3 内核	决定内核、外设体系和参考手册范围
`Z`	144 个物理引脚	决定封装引脚数量和可引出的资源
`E`	512 KiB 内部 Flash	决定程序与只读数据可用空间
`T`	LQFP 封装	决定焊盘、PCB 封装和焊接方式
`6`	工业温度范围 -40～85 ℃	决定器件保证工作的环境温度等级

这里要注意两个容易混淆的概念：

Flash 容量不是运行内存。 Flash 主要保存程序，SRAM 才保存栈、堆、局部变量和运行时数据。
144 个物理引脚不等于 144 个可随意编程的 GPIO。 其中还包含电源、地、复位、启动、时钟、模拟参考等引脚。

以后拿到一个陌生 STM32 型号，先去数据手册最后的 Ordering information scheme 查命名规则，比靠经验猜更可靠。

三、封装是什么：为什么同一颗芯片会长得不一样

封装描述的是芯片裸片如何被保护、引脚如何引出，以及 PCB 应该使用怎样的焊盘。STM32F103ZET6 中的 T 表示 LQFP（Low-profile Quad Flat Package，低轮廓四边扁平封装）。

LQFP 的特点是：

四条边都有向外伸出的引脚；
可以直接观察焊点，便于检查和返修；
引脚数量较多时占板面积也较大；
PCB 封装必须与具体的引脚数和尺寸匹配，不能只看到"LQFP"就直接替换。

封装不是芯片功能本身，但它直接影响 PCB 设计、焊接难度、散热和引脚能否全部引出。同一产品线可能同时提供 LQFP、BGA 或其他封装，功能相近并不代表焊盘兼容。

四、怎样从实物找到 1 脚

观察 LQFP 芯片顶面，通常能看到一个圆点、缺口或其他方向标记。离方向标记最近的角对应 1 脚附近，然后按照数据手册的顶视图进行编号。

对于课件中的 LQFP144：

一共 144 个物理引脚；
每条边 36 个引脚；
从 1 脚开始，按顶视图逆时针递增；
原理图中的 PA0、VSS、NRST 是功能名称，1～144 是封装上的物理编号，两者不是一回事。

可以把它类比成教室：座位号是物理位置，坐在位置上的同学姓名是功能名称。看原理图和 PCB 时必须完成"物理编号 <-> 引脚名称 <-> 芯片功能"三者之间的对应。

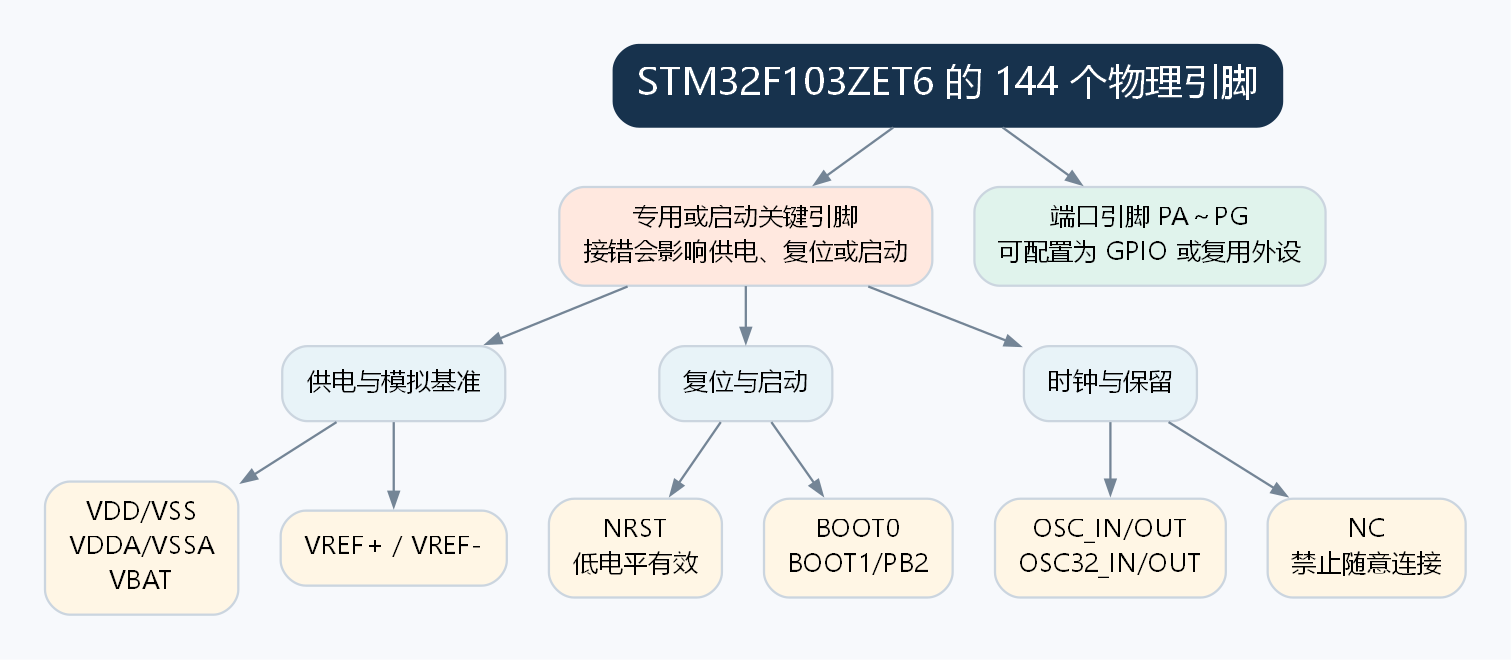

五、144 个引脚应该怎样分类

为了学习，可以先把引脚分成两大类。

1. 专用或启动关键引脚

它们承担供电、复位、启动选择、时钟或模拟参考等基础任务。某些引脚的用途固定，某些引脚只在启动阶段具有特殊意义，但共同点是：接错以后，芯片可能根本无法稳定运行，软件也救不了错误的硬件连接。

2. 端口引脚

STM32F103ZET6 引出了 PA0～PA15、PB0～PB15，一直到 PG0～PG15 等端口信号。它们通常可以配置为：

普通输入：读取按键或数字传感器；
普通输出：控制 LED、继电器或片选信号；
复用功能：USART、SPI、I2C、定时器 PWM 等；
模拟功能：ADC 输入等。

端口名称存在，不代表该引脚在所有时刻都能自由使用。例如调试接口、晶振、启动配置可能与某些端口复用；实际项目必须查看数据手册的引脚定义表和复用功能表。

六、特殊功能引脚逐个理解

6.1 VDD、VSS、VDDA 与 VSSA：芯片运行的供电基础

VDD 是数字电源输入，VSS 是数字地。STM32F103xC/D/E 数据手册给出的 VDD 范围为 2.0～3.6 V，开发板通常使用 3.3 V。

LQFP144 上有多组 VDD/VSS。它们不是"任选一组连接"，而是都应按照数据手册连接，并在电源引脚附近布置去耦电容。去耦电容的作用是为芯片快速变化的瞬时电流提供本地通路，降低电源噪声。

VDDA/VSSA 是模拟部分的电源和地，服务于 ADC、DAC、PLL、复位模块等。官方数据手册要求 VDDA/VSSA 分别连接到 VDD/VSS；真正设计 PCB 时还要按推荐电路处理滤波和去耦。

可以先记住：

text 复制代码

VDD / VSS    -> 数字部分供电与参考地
VDDA / VSSA  -> 模拟部分供电与参考地

6.2 VREF+ 与 VREF-：ADC/DAC 判断电压的标尺

ADC 把模拟电压转换成数字量，需要知道"满量程电压是多少"，VREF 就是这个参考标尺。参考电压不稳定，即使 ADC 程序完全正确，测量结果也会跟着抖动或偏移。

因此，VREF 不能简单当成普通电源脚理解。学习 ADC 时要把输入电压、参考电压和数字结果联系起来：

text 复制代码

ADC 数字结果 ≈ 输入电压 / 参考电压 × 满量程数字值

6.3 NRST：决定"什么时候重新开始"

NRST 是低电平有效的复位引脚。名字里的 N 可以理解成 Negative 或 Not：

NRST 为低电平：芯片保持在复位状态；
NRST 释放为高电平：芯片退出复位并重新开始启动流程。

开发板上的复位按键通常在按下时把 NRST 拉低。复位会让处理器和相关外设回到确定状态，但复位本身并不决定从哪一块存储器启动，启动来源由 BOOT 配置决定。

6.4 VBAT：只维持备份域，不是整颗芯片的备用电源

当 VDD 消失时，VBAT 可以继续为备份域供电，其中包括 RTC、32 kHz 外部振荡器和备份寄存器。它的目的通常是：

断电后仍保留日期和时间；
保存少量需要跨掉电保留的数据；
主电源恢复后继续使用原来的时间上下文。

但这时 CPU 和大部分外设并不会继续运行。它更像 PC 主板电池维持 RTC，而不是一块能让整台电脑继续工作的 UPS。

6.5 BOOT0 与 BOOT1：决定"复位后从哪里取第一条指令"

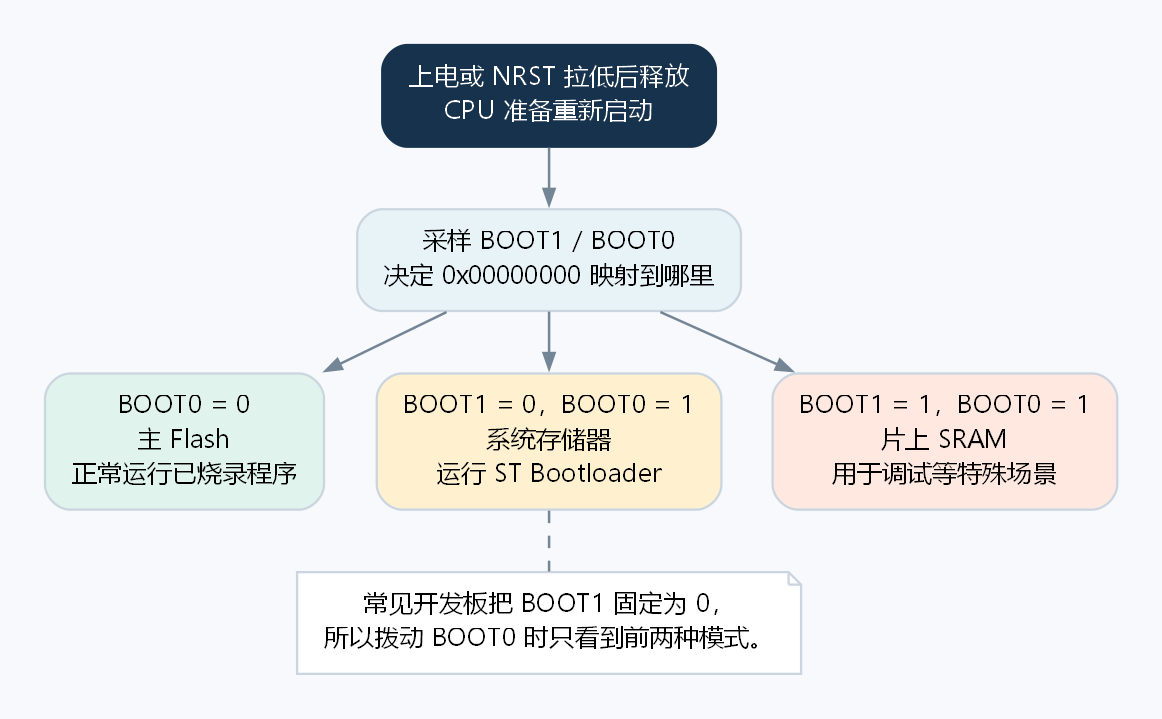

高密度 STM32F103 的启动模式由 BOOT1、BOOT0 共同决定：

BOOT1	BOOT0	启动空间	常见用途
`x`	`0`	主 Flash	正常运行已经烧录的用户程序
`0`	`1`	系统存储器	运行 ST 固化的 Bootloader，通过 USART1 重新烧录
`1`	`1`	片上 SRAM	调试或特殊启动场景

很多开发板把 BOOT1/PB2 固定下拉为 0，所以板上只保留 BOOT0 跳帽或拨码开关：

BOOT0 = 0：正常从 Flash 启动；
BOOT0 = 1：进入系统 Bootloader。

这只是开发板电路做出的简化，不代表芯片内部只有两种模式。

最容易记住的区别是：

text 复制代码

NRST 解决"什么时候重新启动"
BOOT 解决"重新启动后从哪里执行"

BOOT 引脚不会因为电平变化就立即把正在运行的程序切走。芯片在复位启动过程中采样启动配置，所以修改 BOOT0 后通常还要复位或重新上电。

6.6 OSC_IN / OSC_OUT 与 OSC32_IN / OSC32_OUT：外部时钟入口

时钟决定数字电路按照什么节奏工作。STM32F103 既有内部振荡器，也可以连接外部晶振：

OSC_IN / OSC_OUT：连接高速外部时钟或晶振，常用于系统主时钟；
OSC32_IN / OSC32_OUT：连接 32.768 kHz 低速晶振，常用于 RTC。

晶振引脚周围的走线、负载电容和布局会影响是否稳定起振，因此不能把它们当成普通 GPIO 随意连接。

6.7 NC：没有连接，不代表可以随便接

NC 表示 No Connect。除非最新数据手册明确给出其他说明，PCB 上通常应保持悬空，不能因为"空着浪费"就接到电源、地或其他信号。

七、把复位与启动串成一条完整流程

从按下复位键到用户程序运行，可以按下面的顺序理解：

NRST 被拉低，芯片进入复位状态。
NRST 释放，芯片开始退出复位。
芯片读取 BOOT0/BOOT1 的启动配置。
对应存储器被映射到启动地址。
Cortex-M3 从向量表取得初始栈顶地址和复位处理函数地址。
启动代码设置运行环境，最后进入 main()。

这条链路解释了许多常见故障：

程序烧录成功但不上电运行：先检查 BOOT0 是否仍处于下载模式；
按复位键没有反应：检查 NRST 电平、按键和上拉网络；
芯片完全无法连接：先排查所有电源脚、地、时钟和复位，而不是一上来怀疑业务代码；
RTC 断电后归零：检查 VBAT、LSE 和备份域配置。
