上拉和下拉

上拉和下拉就是给信号线一个"默认状态"，防止它"悬浮"。

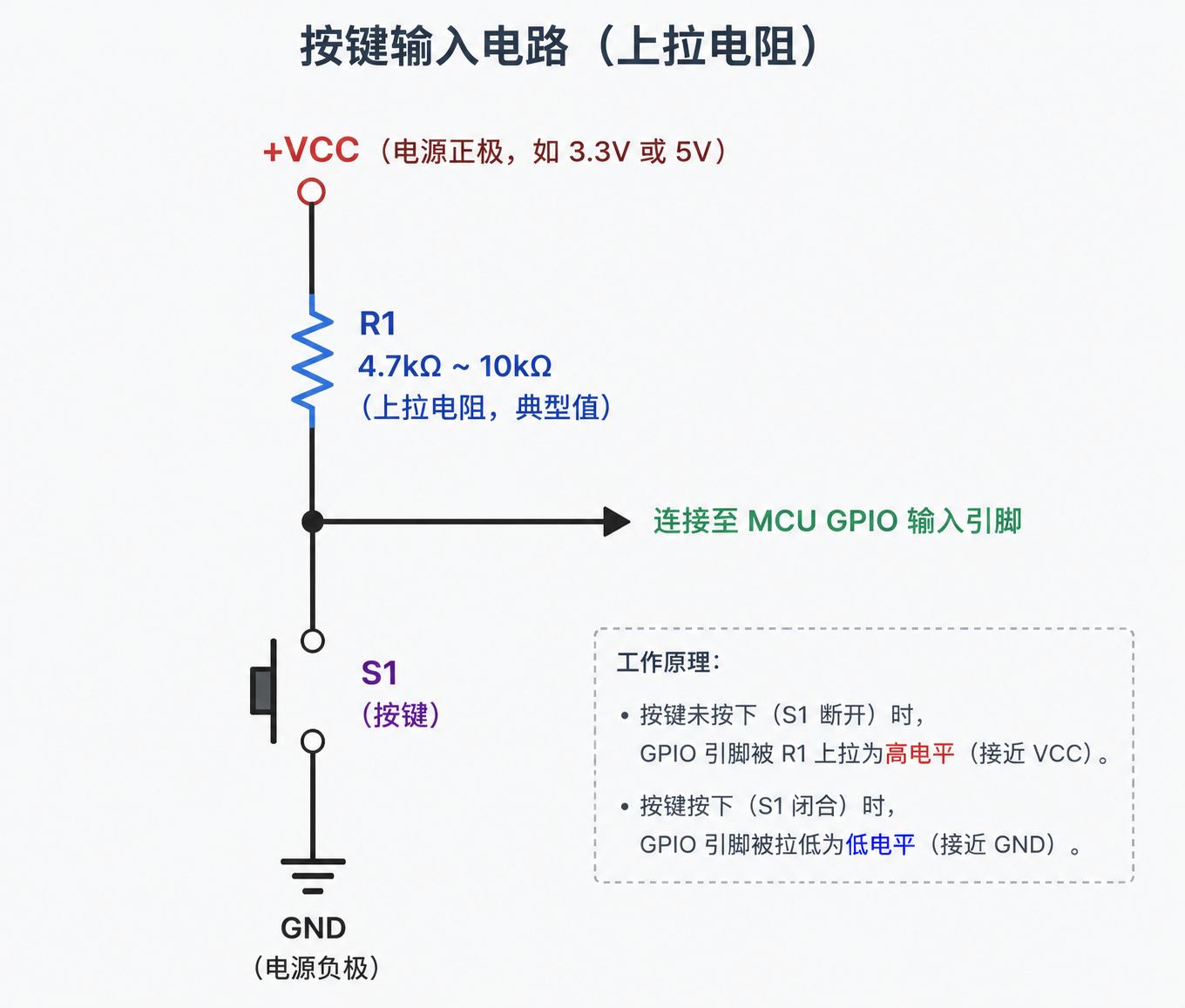

上拉 (Pull-up) ：通过一个电阻将不确定的信号线连接到电源正极（VCC）。这样，当没有其他信号驱动时，该引脚的默认电平就被"拉高"为高电平（逻辑'1'）。

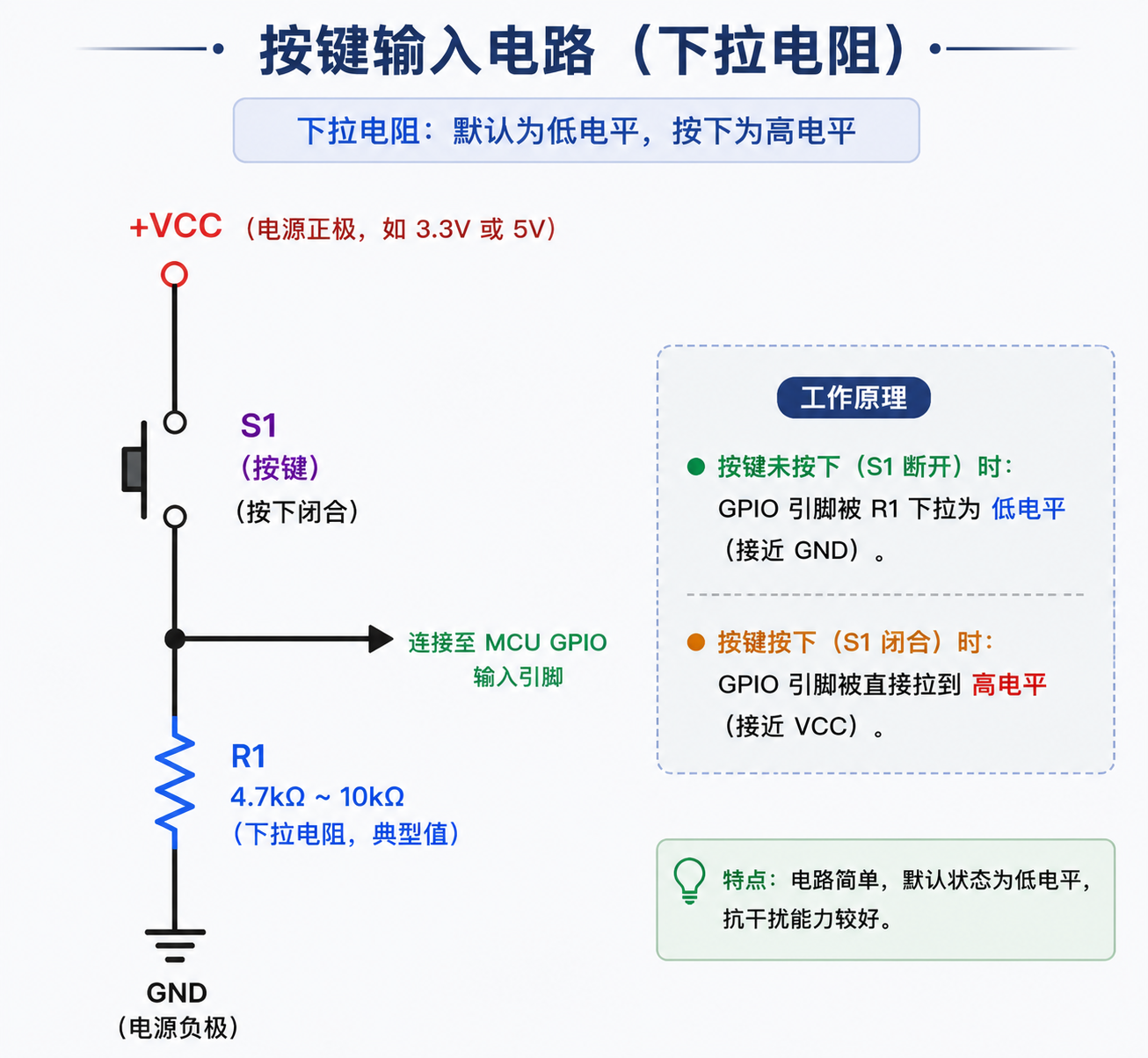

下拉 (Pull-down) ：通过一个电阻将不确定的信号线连接到地（GND）。这样，当没有其他信号驱动时，该引脚的默认电平就被"拉低"为低电平（逻辑'0'）。

上拉和下拉在嵌入式系统中主要有以下几个作用：

稳定信号，避免"浮空"：这是最核心的作用。当一个引脚没有被外部明确驱动时，它会处于"浮空"状态，电平不确定，极易受外界电磁干扰而误动作。上拉/下拉电阻为其提供了一个确定的电平，保证了电路的稳定。
提高驱动能力：当芯片引脚的输出电流不足以驱动负载时，上拉电阻可以提供额外的电流，帮助将电平"拉"到高电平。相反，下拉电阻可以帮助将电平"拉"到低电平。
配合"开漏输出" ：开漏输出（Open-Drain）是一种特殊的输出模式，它只能输出低电平或高阻态，无法直接输出高电平。因此，必须外接一个上拉电阻，才能在需要时由电阻将电平拉高。这在I2C、SPI等多设备共享的总线通信中非常常见。
提升抗干扰能力：给信号线一个明确的电平，可以增强其抵抗外界电磁干扰的能力。

在嵌入式系统中，上拉/下拉有两种实现方式：

内部上拉/下拉 ：许多现代微控制器（如STM32）的GPIO引脚内部集成了上拉和下拉电阻。你可以通过配置寄存器（如GPIOx_PUPDR）来选择开启上拉、下拉或都不开启（浮空模式）。内部的通常是"弱上拉/下拉"，提供的电流较小。
外部上拉/下拉 ：如果内部电阻不满足需求，或者芯片没有内部电阻，就需要在电路板上，在引脚和VCC（上拉）或GND（下拉）之间焊接一个物理电阻。

输入模式的核心是**"检测外部电平"**。主要区别在于引脚内部是否连接电阻，以及信号是否走模拟通道。

输入浮空：内部既不上拉也不下拉。引脚电平完全由外部电路决定。
- 特点：电平极易受外界电磁干扰而跳动。
- 场景：极少单独使用。通常用于外部已有明确上拉/下拉电阻，或者用于I2C总线等需要"线与"逻辑的输入检测。
输入上拉：内部通过一个约 30k~50kΩ 的电阻连接到 VCC（高电平）。
- 特点：默认读取为高电平（1）。只有当外部强行拉低时，才会读到低电平（0）。
- 场景：常用。用于检测按键（按键一端接GND，另一端接引脚）或非反向的TTL电平信号。
输入下拉：内部通过电阻连接到 GND（低电平）。
- 特点：默认读取为低电平（0）。只有当外部强行拉高时，才会读到高电平（1）。
- 场景：用于检测另一端接VCC的按键或传感器信号。
模拟输入：信号不经过TTL施密特触发器（数字逻辑整形电路），直接进入内部的ADC（模数转换器）。
- 特点：数字寄存器读取到的值无效（始终为0）。
- 场景：唯一用于读取模拟电压（如温度传感器、光敏电阻、麦克风信号）的模式。

输出模式的核心是**"控制引脚电压"** 。关键区别在于**"推挽"** 和**"开漏"** ，以及是CPU控制 还是外设（如串口、定时器）控制。

推挽式输出：内部由两个互补的MOS管组成（一个接VCC，一个接GND）。
- 特点：输出高电平时，MOS管直接连接VCC，驱动能力强（灌电流/拉电流可达20mA左右）；输出低电平时，直接连接GND。高低电平转换速度快。
- 场景：最常用。用于驱动LED、无总线的普通IO控制、SPI（时钟线）等。
开漏输出 ：内部只有接GND的N-MOS管，没有接VCC的P-MOS管。
- 特点：输出低电平（0）时有效导通；输出高电平（1）时，引脚处于高阻态（悬空），必须在外部加上拉电阻才能输出高电平。
- 场景：解决电平不匹配 （如3.3V单片机控制5V设备，外部接5V上拉）；实现"线与"功能（多个设备挂载在同一条总线上，谁拉低就拉低，不会短路）。
推挽式复用功能 ：引脚输出由片上外设（如USART_TX、SPI_MOSI、PWM定时器）直接控制，驱动电路同样是推挽结构。
- 场景：绝大多数高速数字通信（UART发送脚、SPI信号、输出比较PWM）。
开漏复用功能 ：引脚输出由片上外设控制，但驱动电路是开漏结构。
- 场景：专用于I2C总线的SDA和SCL（因为I2C协议要求多主机时钟同步和响应应答，必须使用开漏）。另外也用于某些需要电平转换的复用接口。

施密特触发器（Schmitt Trigger）可以简单理解为：

一种能把不稳定电压转换成稳定数字信号（0/1）的电路，主要作用是抗干扰、防抖动。

普通输入：

复制代码

电压接近临界值 → 可能 0、1 来回跳

施密特触发器：

复制代码

电压升高超过某值 → 输出1
电压降低低于某值 → 输出0
中间区域保持原状态

它有两个特点：

在 STM32 的 GPIO 输入中：

复制代码

引脚 → 施密特触发器 → 数字0/1 → CPU读取
