项目：基于 SAM（Segment Anything Model）的医学图像分割系统
关键词：SAM、医学图像分割、少样本学习、PyQt5、OCT、X线胸片、迁移学习
🏥 让SAM 进入医学领域：80 张图微调，Dice 直冲 98.5%
📋 项目逻辑全景梳理（先看这一节，5 分钟读懂全文）
我先来解答：这个项目到底做了啥？链路有多长？
下面是一个极简版图谱，帮你 30 秒建立认知：
【痛点】医学图像标注贵、传统吃数据、手工分割慢
↓
【选型】Meta 开源 SAM 大模型 → 零样本能力强，但医学领域直接推理效果拉胯
↓
【策略】轻量化微调：冻结 Prompt Encoder + Mask Decoder，只训练 Image Encoder
↓
【数据】眼底 OCT（80 张训练）+ X 线胸片（504 张训练），验证少样本迁移能力
↓
【训练】PyTorch + RTX 4090，60 epoch，DiceLoss + BCE，AMP 混合精度
↓
【结果】OCT Dice 98.5% / 胸片 Dice 92.1%，碾压 PP-LiteSeg 基线
↓
【落地】PyQt5 可视化 Demo，本地上传 → 自动框提示 → 一键分割 + IoU 显示
一句话总结：我用"大模型+轻量化微调+可视化工具"的完整闭环，证明了 SAM 在医学少样本场景下可以吊打传统小模型，并且做出了能直接给医生用的桌面端 Demo。
如果你只想看结论：OCT 上 80 张图训出 98.5% Dice，胸片上 92.1% Dice，单张推理 < 1 秒。
下面我把每一块拆开讲清楚。
一、前言：为什么拿 SAM 做医学分割？
医学图像分割（眼底 OCT 层结构、X 线胸片肺野）是临床诊断的硬刚需，但传统路子太折腾：
| 方案 | 痛点 |
|---|---|
| 纯手工 | 医生逐张描边，半小时一张，主观误差大 |
| 传统算法（区域生长、水平集） | 对噪声敏感，模糊边界直接"摆烂" |
| 常规深度学习（UNet 等） | 极度依赖大量精标注数据，医学标注又贵又稀缺 |
我刚刚开始接触的时候是学习的自然语言，我就发现在自然语言模型中有一些是基础模型，可以通过零样本或者是少样本来迁移到其他的项目中，但是当时图像模型的发展还没有这么快（题外话：因为自然语言网上有大量的文本可以用来序列预测训练，序列训练是不需要标签的，但当涉及到计算机视觉的时候，虽然网上也有巨量的图片信息，但都没有分界框和分割掩码）。2023 年 Meta 开源了 Segment Anything Model（SAM） ，号称能分割一切，支持点、框、文本等多种 Prompt 驱动。但直接拿来做医学图像？零样本推理在 OCT 上 IoU 只有 0.675，胸片上更是只有 0.479，几乎不可用。
所以问题变成：如何用极少样本（Few-shot）微调，让 SAM 在特定医学任务上超越传统方法？
二、理论基础速览（白话版）
2.1 SAM 的三块积木

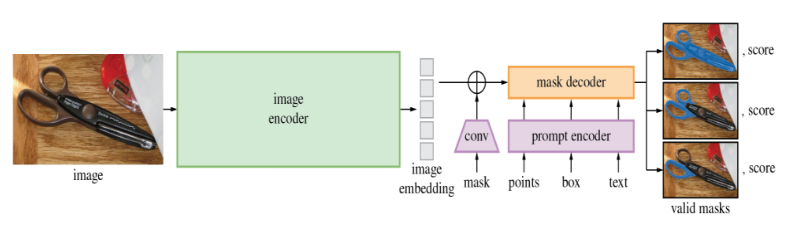

SAM 的推理流程分三步走：
| 模块 | 作用 | 我的处理方式 |
|---|---|---|
| Image Encoder | ViT backbone，输入 1024×1024，提取 image embedding | ✅ 只训练它 |
| Prompt Encoder | 将点、框、Mask 等提示转为 prompt embedding | ❌ 冻结 |
| Mask Decoder | 融合两种 Embedding，上采样输出掩码 + IoU 分数 | ❌ 冻结 |

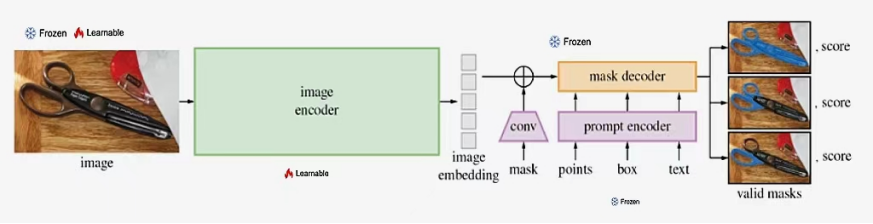

为什么只冻住两部分、只训 Image Encoder？
SAM 的 Prompt 和 Mask 解码器在自然图像上已经极其强大。医学图像分割不准，往往是因为编码器没见过医学影像的像素分布（纹理、边界、灰度特征完全不同）。只微调编码器：
- 显存占用大幅下降（24G RTX 4090 轻松跑）
- 避免在仅有几十张图的小数据集上过拟合

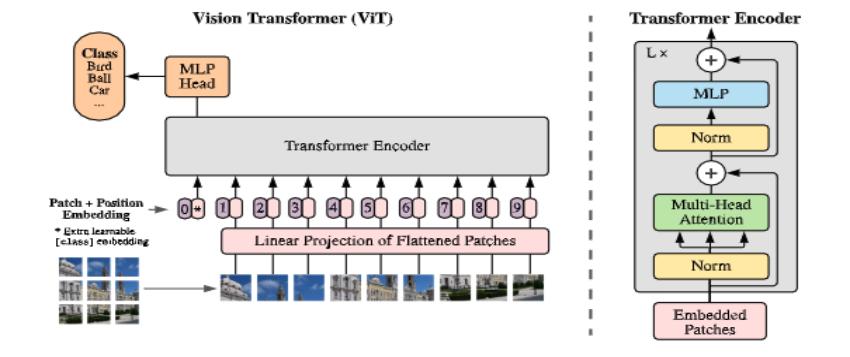

2.2 ViT 与 Attention（简单带过）
SAM 的编码器基于 ViT（Vision Transformer）。不再像 CNN 那样层层卷积，而是把图片切成 16×16 的小方块（Patch），拉直成序列，用 Transformer 算自注意力。好处是能捕捉全局上下文，不会像 CNN 那样"只见树木不见森林"。

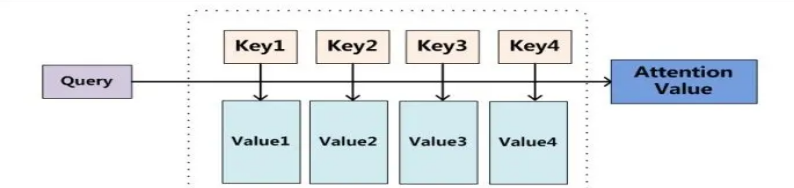

Attention 机制就是"抓重点"：计算 Query 和 Key 的相似度，给 Value 加权，让模型自动判断病变边缘等重要区域。
三、实验环境与数据集
3.1 软硬件环境
| 环境 | 配置 |
|---|---|
| 操作系统 | Windows 10 / Ubuntu（AutoDL） |
| Python | 3.8.1 |
| 框架 | PyTorch 2.0 + CUDA 11.8 |
| 显卡 | RTX 4090（24GB） |
| 加速 | PyTorch AMP 自动混合精度 |
| 优化器 | Adam（lr=1e-4） |
| 学习率调整 | StepLR（step=10, gamma=0.9） |
3.2 数据集划分（少样本挑战）
医学标注贵，所以我刻意控制了数据量，专门验证 SAM 的少样本迁移能力。
数据集 1：眼底 OCT 层分割（百度飞桨学习赛）
- 训练集：80 张
- 验证集：20 张
- 测试集：20 张
- 难点：噪声大、视网膜各层边界模糊、手动分割主观性强。
数据集 2：X 线胸片（NIH 国家医学图书馆 + 深圳三院）
- 训练集：504 张
- 验证集：62 张
- 测试集：138 张
- 难点：心脏/肋骨/横膈膜重叠遮挡、亮度不均、肺野边界极易受干扰。
四、SAM代码重要部分拆解（简化）
4.1 image_encoder
先是image_encoder，首先是 Patch Embedding：把图像切成块、展平，转化为序列数据，并添加位置信息。切割完后加入可学习的位置编码，因为 Transformer 本身没有空间概念。
接着进入 Transformer Block 做 Attention 前向传播，给每个 Patch 添加与整张图相关的权重。这里依次做 LayerNorm + 多头注意力、残差连接、LayerNorm + MLP、残差连接。
最后 image_encoder 进行 neck 操作，卷积降维，得到最终的 image embedding。
简化的放几个截图,论文里面的比较完善：

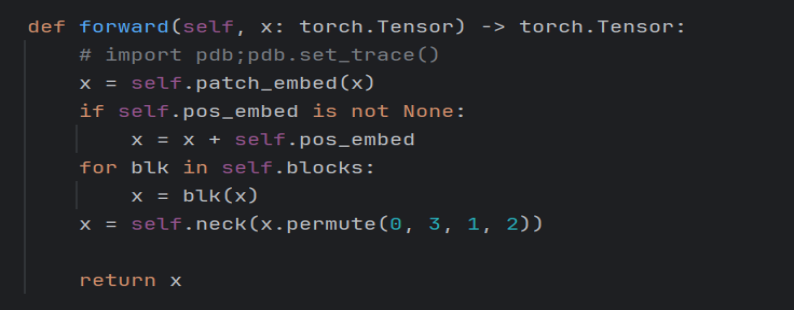

4.1.1位置信息相加

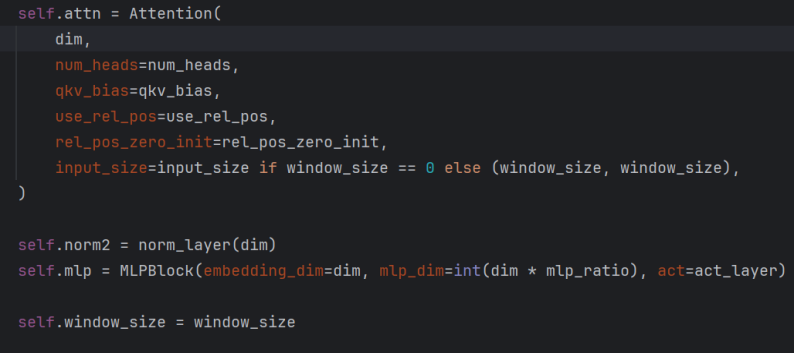

4.1.2.attention加mlp的操作：
添加进transformer block里面做attention前向传播的操作，这部分把前面的小块添加相关的图片相关度权重。这里做了一个注意力机制（attention）和多层感知（mlp） *

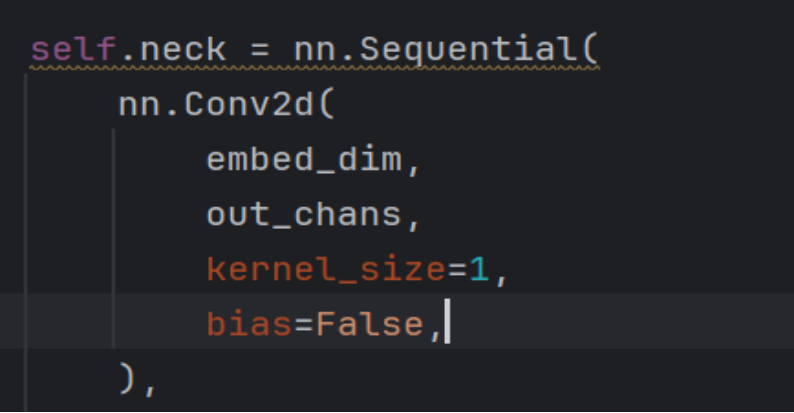

4.1.3.卷积操作：
image_encoder进行neck操作，卷积降维，得到image embedding。
4.2 prompt_encoder
Prompt Encoder 的核心是判断提示类型。如果是框提示，需要左上、右下两个点：

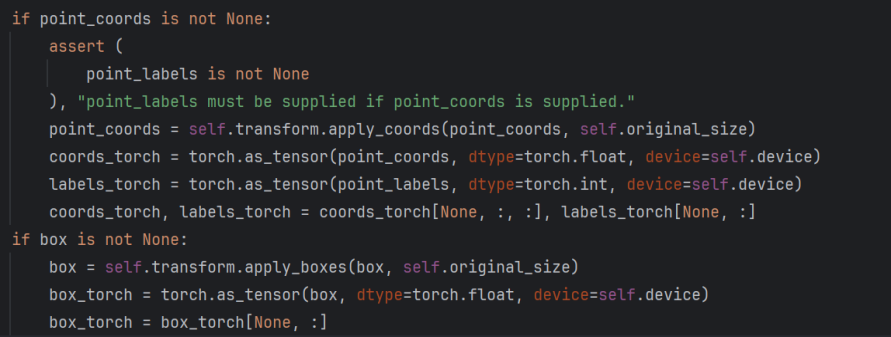

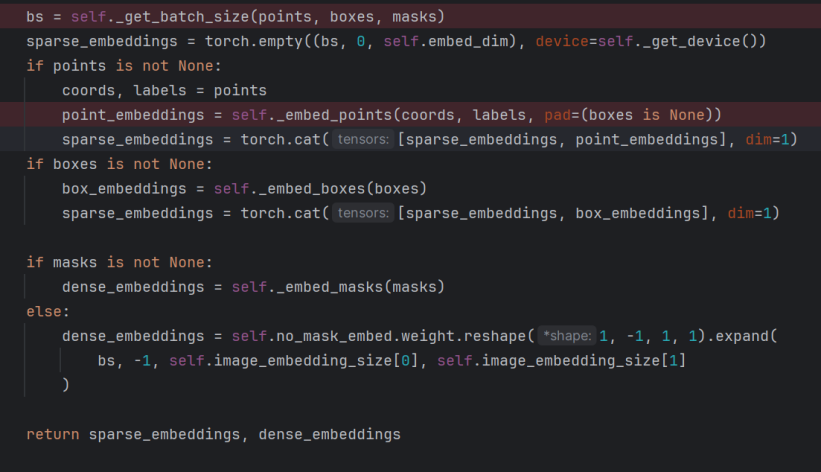

4.2.1判断是点还是框：
训练时统一使用边界框（Bounding Box）作为提示，因为框比点更容易提供先验位置信息。系统会先初始化一个空 embedding，把点的位置信息和 label 信息做 embedding 后叠加，返回一个全新的 embedding。
4.2.2 叠加：
4.3 mask_decoder
Mask Decoder 把 image_embedding 和 Prompt Encoder 的内容相融合，生成掩码图。本模型的解码器基于 Transformer 解码器块修改，原作者添加了动态掩码预测头。中间使用了提示 Self-Attention 和 Cross-Attention，在"提示到图嵌入"和"图嵌入到提示"两个方向都做了修改。

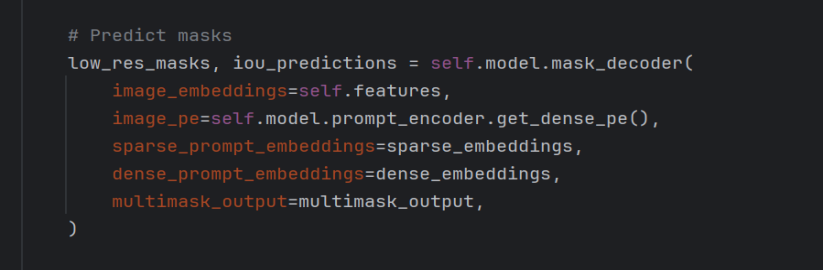

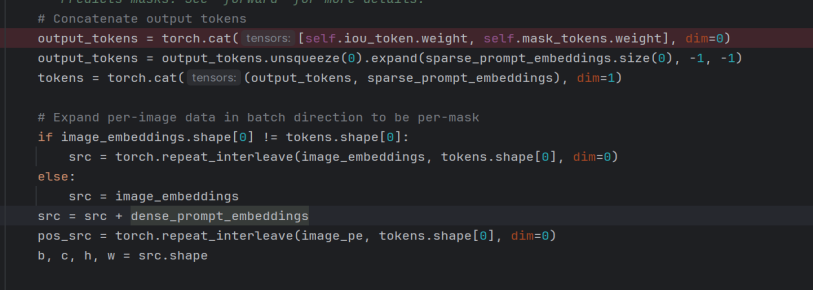

image embedding与prompt_encoder相叠加：
添加掩码：
然后对图像进行上采样，再用 MLP 将输出标记映射到动态线性分类器上，得出每个图像位置的蒙板前景概率，并生成 IoU 预测值。
五、医学图像背景与训练配置
5.1 为什么选这两个数据集？

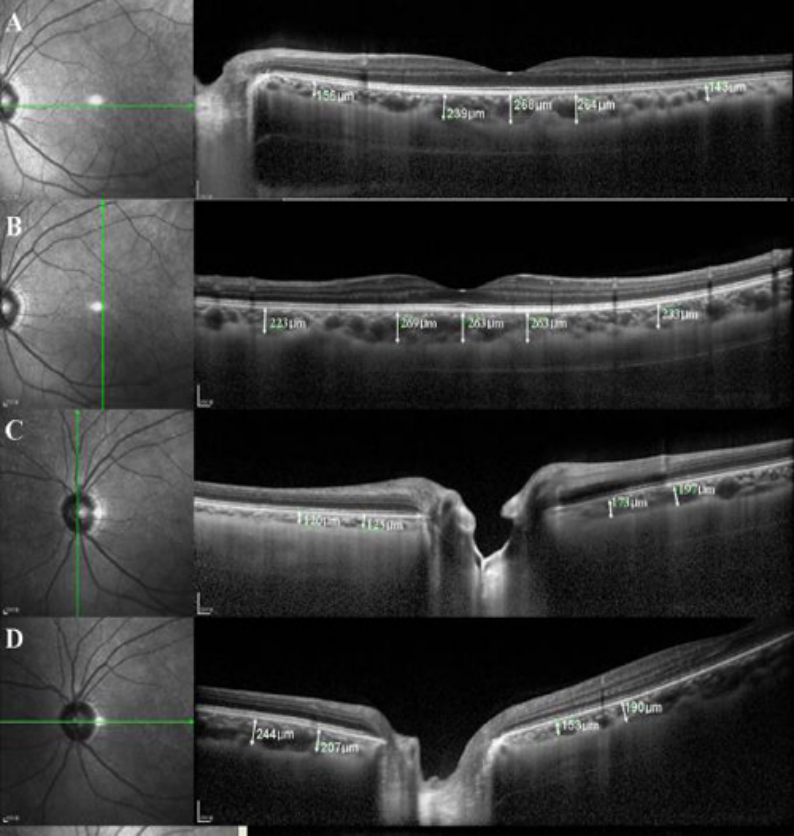

眼底 OCT 层 ：是一种无辐射、无侵入、高分辨率的眼底疾病影像诊断工具，能提供视网膜横断面信息。对视网膜和视神经相关疾病（如青光眼、黄斑变性、糖尿病性视网膜病变）的诊断具有重要辅助作用，帮助医生评估损伤程度和病变类型，制定更精准的治疗方案。
X 线胸片：是快捷经济的胸部检查方法，可覆盖肺部炎症、肿块、结核等疾病。它能根据人体组织密度差异观察病变位置的厚度和密度差别，且影像资料可长期保存，利于复查对比。
5.2 参数设置
| 超参数名称 | 取值 | 作用 |
|---|---|---|
| input_size | 3, 1024, 1024 | 图像标准信息：通道数、长、宽 |
| net | sam | 网络模型选择 |
| train_batch_size | 2 | 每个批次的样本数量 |
| checkpoint | sam_vit_b_01ec64.pth | 预训练模型参数 |
| Momentum | (0.9, 0.999) | 动量参数 |
训练时我只训练了 image_encoder，固定 prompt_encoder 和 mask_decoder。两个数据集都训练了 60 轮，准确性、鲁棒性、边界清晰度和分割完整性的状态都很好。
六、训练过程与模型指标分析
6.1 训练过程
微调策略与显存优化
本实验严格遵循前述的微调策略：仅开放 Image Encoder 的梯度回传，而 Prompt Encoder 和 Mask Decoder 全程保持冻结状态 。在两个数据集（OCT 和 X 线胸片）上，均统一进行了 60 个 Epoch 的迭代训练。

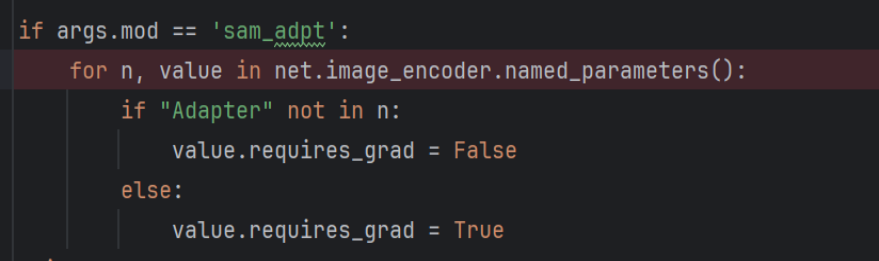

即通过设置 image_encoder 的 requires_grad=True，同时锁定其余模块的权重更新。该冻结策略的主要优势在于：大幅降低了训练过程中的显存占用 。同时，在面对本实验规模有限（仅有几十张）的医学图像数据集时，这种针对性微调有效避免了因全局微调而产生的严重过拟合风险，保证了模型对特定医学特征的泛化能力。

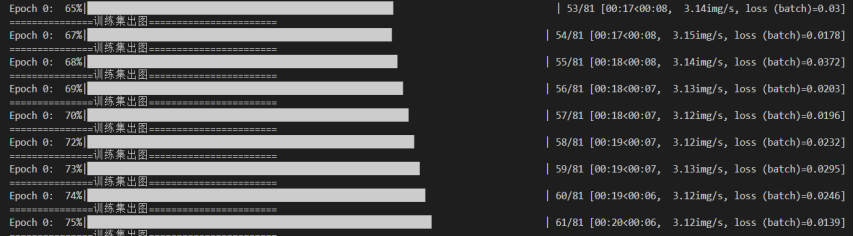

训练核心流程与最佳模型保存
展示了训练主循环的核心逻辑。为了确保最终输出的模型具备最优的泛化性能，我们并未单纯依赖最后一个 Epoch 的权重，而是引入了基于验证集的早停与最佳权重重载机制 。

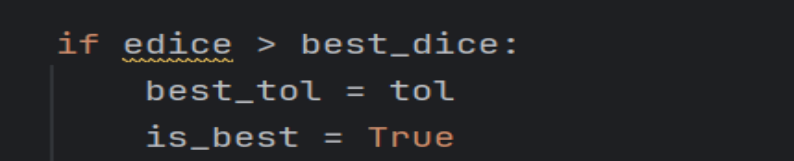

通过设置阈值比较，只有在验证集表现刷新历史最高分时，才替换旧的 Checkpoint 文件。这保证了我们最终部署的是泛化能力最强的模型，有效规避了模型在训练集上"死记硬背"而导致的过拟合问题。
6.2 模型评估指标
DICE（dice similarity coefficient）和IOU（intersection overunion）都是分割网络中最常用的评价指标，下面是DICE和IOU的公式。
| IOU | IOU=TP/TP+FN+FP |
|---|---|
| DICE | DICE=2*TP/(TP+FN)+(TP+FP) |
6.2.1 眼底 OCT 层分割结果
| 指标 | SAM 原模型 | 训练结束 Best 模型 |
|---|---|---|
| IoU | 0.6750 | 0.9847 |
| Dice | 0.7999 | 0.9847 |
肉眼可见的差距：原始 SAM 预测的边界模糊，而微调后分割出的视网膜十层结构平滑细腻，完全贴合标注。仅用 80 张训练图，Dice 达到 98.5%。

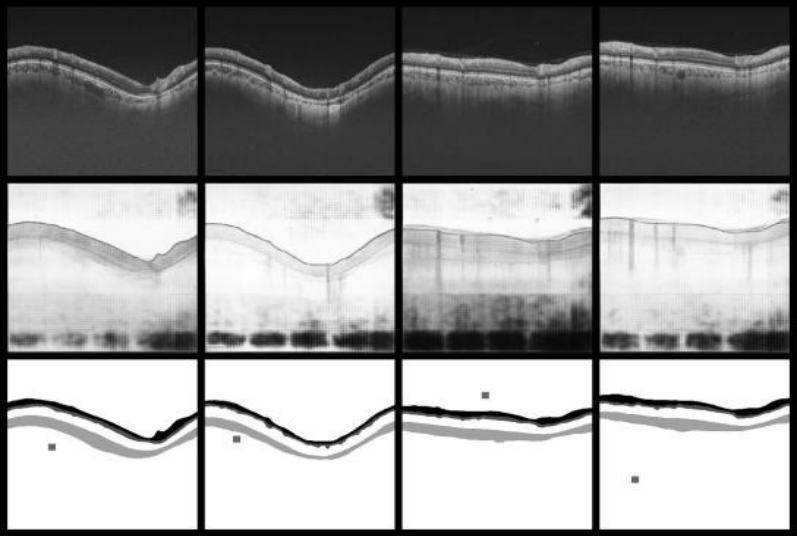

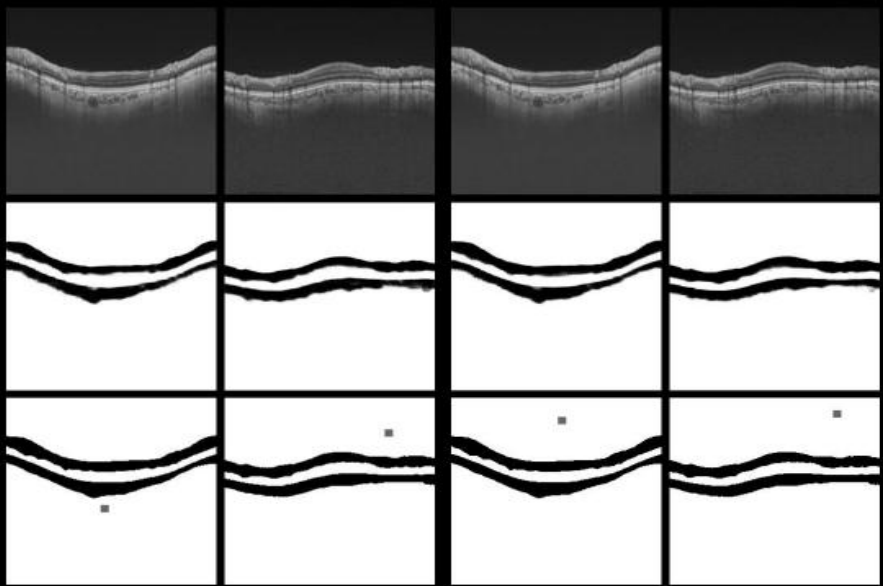

原模型检测图：
训练模型检测图：

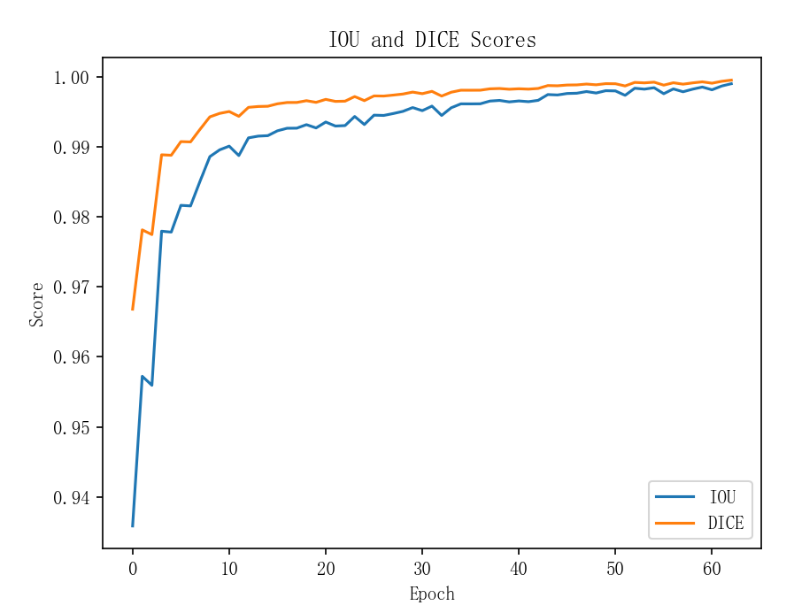

IOU和DICE曲线图：
6.2.2 X 线胸片分割结果
| 指标 | SAM 原模型 | 训练结束 Best 模型 |
|---|---|---|
| IoU | 0.4787 | 0.8573 |
| Dice | 0.6366 | 0.9210 |

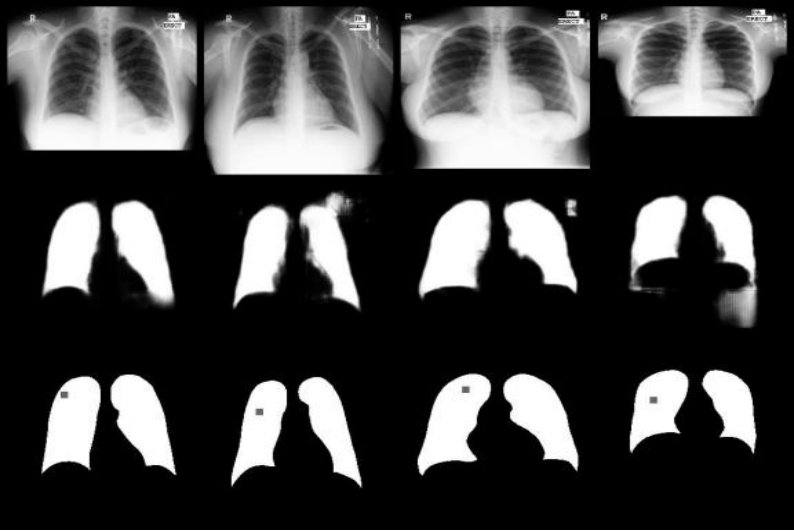

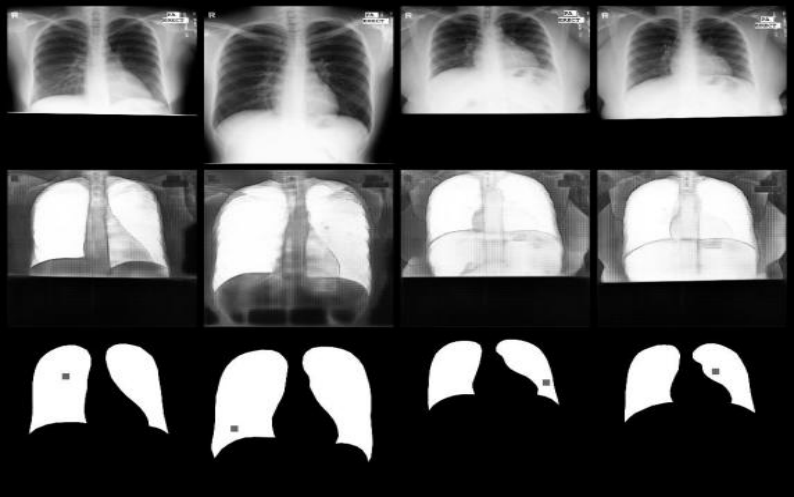

原模型检查图:
训练模型检查图:

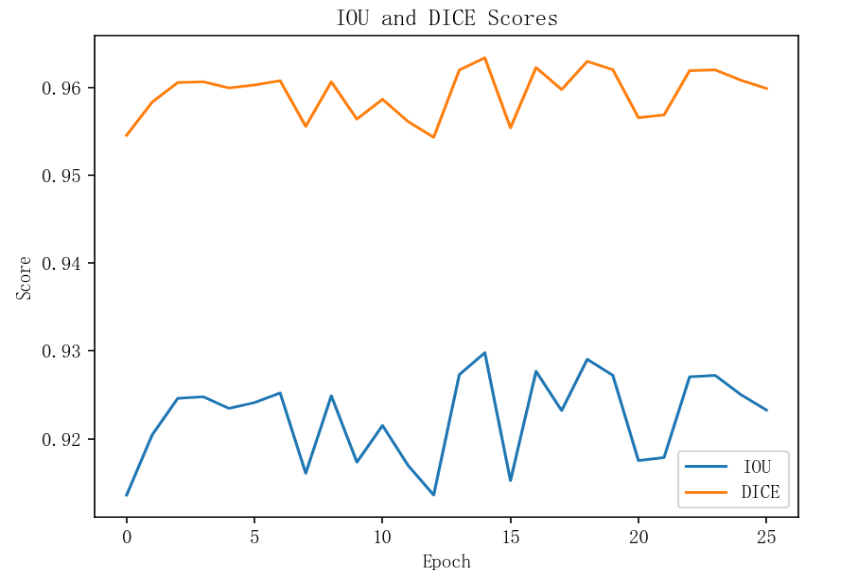

IoU 和 Dice 曲线图:
6.2.3 Loss 曲线与收敛情况
我训练了两个医学数据集，SAM 模型表现随着训练越来越好。验证集上正确率最后基本保持平稳，正确率都达到 90% 以上，模型已经基本收敛。

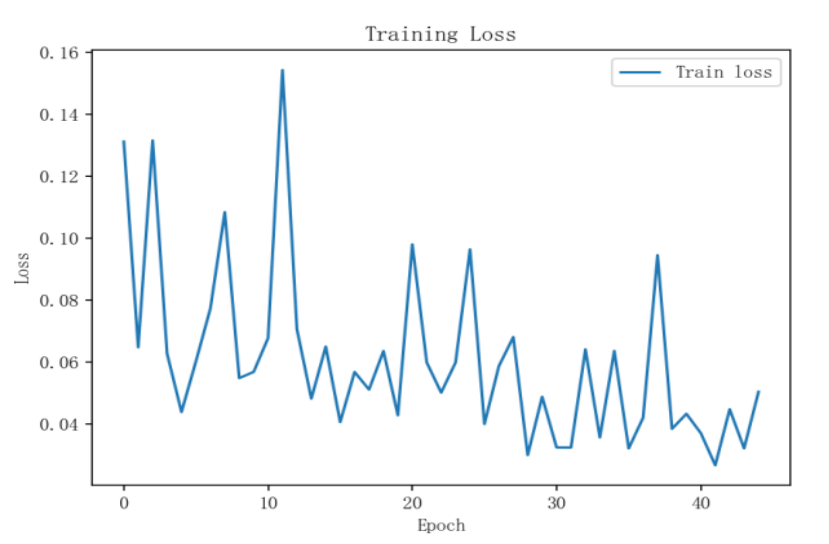

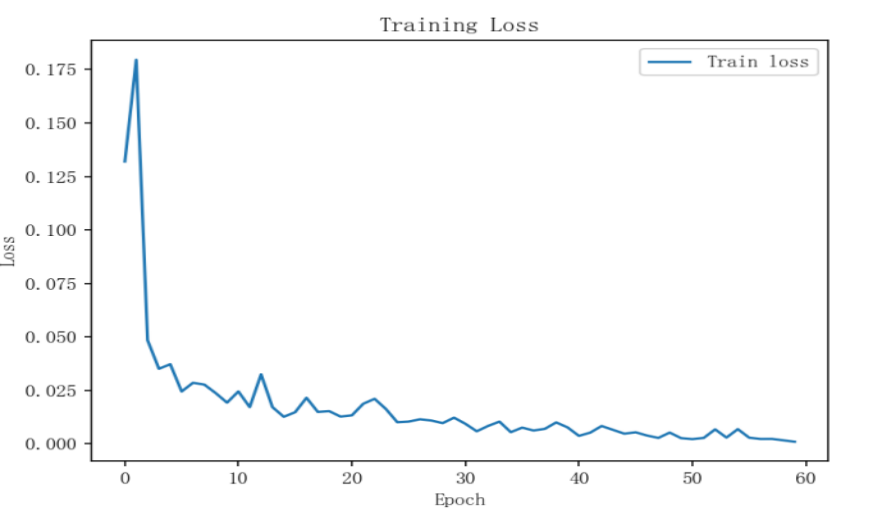

眼部 OCT loss 曲线:
X 线胸片 loss 曲线:
6.2.4 与飞桨 PP-LiteSeg 方案对比（OCT 数据集）
我在 AIStudio 上复现了飞桨学习赛眼底 OCT 层分割 2022 年 12 月赛段第 2 名的 PP-LiteSeg 方案：
| 指标 | PP-LiteSeg | Best 模型 |
|---|---|---|
| IoU | 0.9323 | 0.9847 |
| Dice | 0.8762 | 0.9847 |
结论： SAM 大模型在少样本场景下展现出碾压性优势，验证了基础模型迁移至医学任务的巨大潜力。
七、PyQt5 交互式分割工具开发
光有模型不行，得让医生或者小白也能用。我用 PyQt5 写了一个极简桌面端，界面布局一目了然：左侧是图像显示区，右侧是功能按钮。

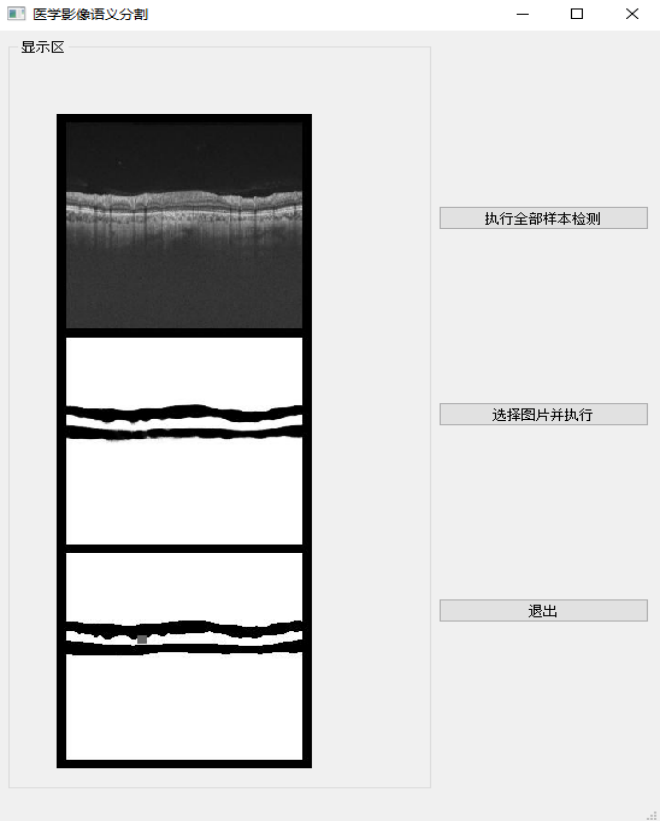

界面说明（对照截图）
左侧显示区从上到下分为三块，分别对应：
-
最上方：原始 OCT 图像
用户上传的眼底 OCT 断层扫描原图，或加载的测试样本。
-
中间：模型预测掩码
后端调用训练好的 Best 模型推理后，自动生成的分割掩码（黑色背景 + 白色层边界），直观展示模型对视网膜各层的识别结果。
-
最下方：Ground Truth 标注
数据集自带的标准标注掩码，用于与中间模型输出做直观对比，一眼就能看出分割准不准、边界偏没偏。
右侧三个按钮：
- 执行全部样本检测：后端自动吊起最佳模型，批量跑完一轮测试集推理，结果依次在左侧展示。
- 选择图片并执行：弹窗选择本地 OCT 或 X 光片，单张推理并实时显示三栏结果。
- 退出：关闭程序。
- 分别返回：原图、预测掩码、GT 掩码，对应界面三个显示区（return image, masks, ground_truth_mask）
界面展示：
后端吊起:
八、总结与未来展望
✅ 本文亮点
- 验证了 SAM 在医学少样本场景下的强大迁移能力------训练集仅 80 张 OCT 图像，Dice 即可达 98.5%。
- 微调策略轻量高效------固定 prompt_encoder 和 mask_decoder，只训练 image_encoder，省显存且防过拟合。
- 完成了从训练到部署的完整闭环------提供了 PyQt5 交互界面，真正"可用"。
- 横向对比有说服力------在相同 OCT 数据集上，SAM 微调版（Dice 0.985）显著优于 PP-LiteSeg（Dice 0.876）。
⚠️ 存在的不足
- 数据规模仍然有限（尤其 OCT 仅 80 张），难以覆盖全部病变类型。
- 当前仅依赖边界框提示，未尝试点提示或文本提示，交互方式不够灵活。
- 仅处理 2D 切片，未扩展至 3D 体积数据。
🔮 后续研究方向
- 扩充数据集规模，引入 BraTS、CHAOS 等公开医学分割基准。
- 尝试 Adapter 微调 或 LoRA 等参数高效微调方法，进一步降低训练成本。
- 改进网络结构、损失函数设计和优化算法，更准确地定位和分割病灶区域。
- 集成 CLIP 等文本编码器，探索文本驱动的病灶分割（如"分割出所有渗出液区域"）。
