Linux之磁盘--硬件

前言

学习 Linux Ext2/Ext3/Ext4 文件系统，不能直接上手 inode、块组。文件系统运行在磁盘硬件之上，必须先搞懂磁盘物理结构、逻辑寻址模型。本文按照目录脉络，逐层梳理磁盘硬件体系，为后续 Ext 文件系统原理打下底层基础。

1. 硬件层级：磁盘 → 服务器 → 机柜 → 机房

从最小存储单元向上分层：

磁盘（硬盘） ：最小物理存储载体，分为机械硬盘 HDD、固态硬盘 SSD；服务器依靠磁盘持久化存储数据。在机房中使用的都是磁盘,第一是因为比较便宜,还有可以存储更多的空间

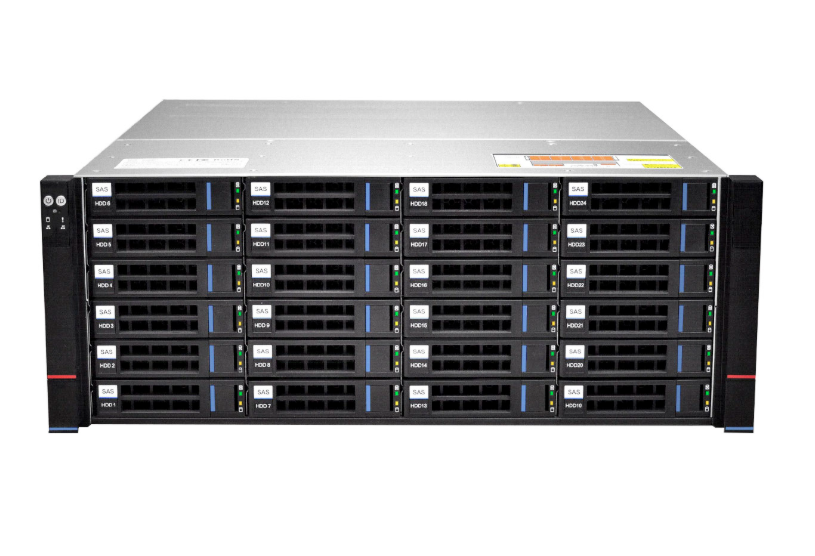

服务器 ：多块磁盘安装在同一台主机，搭载 CPU、内存、网卡，对外提供服务。

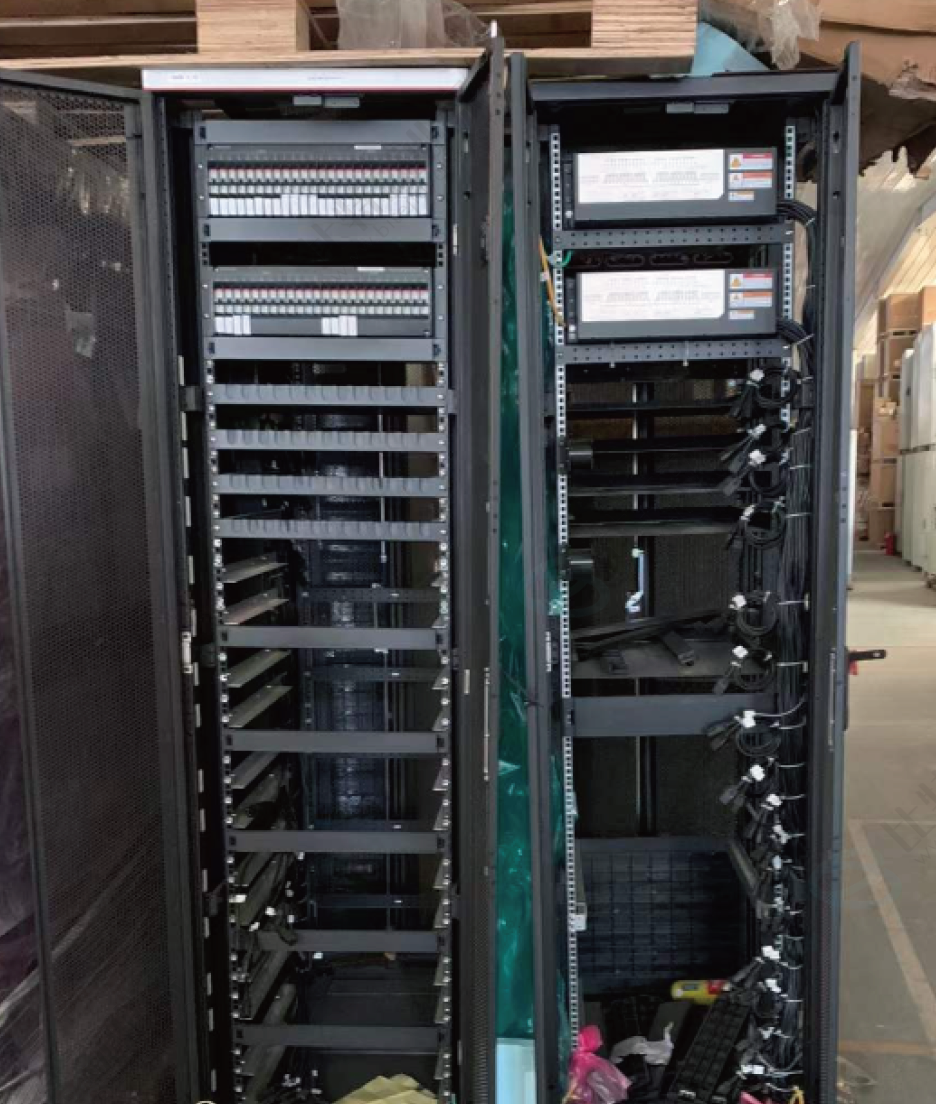

机柜：机房中标准化机架，一台机柜可以堆叠数十台服务器，统一供电、布线。

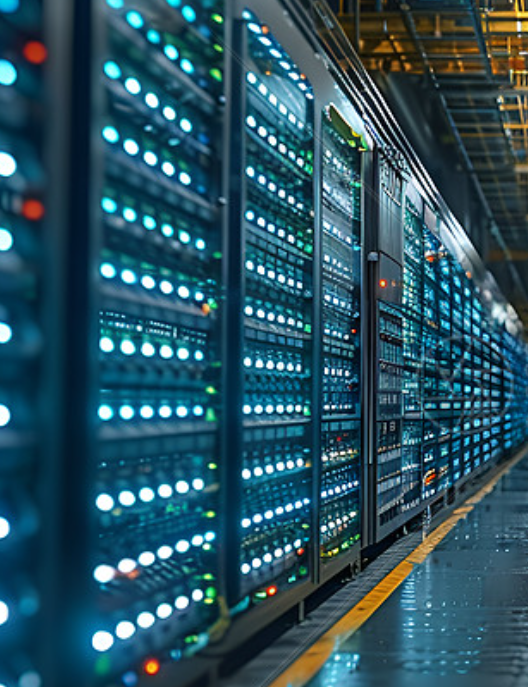

机房：大量机柜集中部署，配套空调、UPS 不间断电源、消防、网络设备，提供稳定运行环境。

机房三问

一、为什么会有机房？

互联网业务需要大量服务器 7×24 小时持续运行。个人电脑无法满足：稳定供电、恒温环境、大带宽、不间断运维、安全防护。于是把成千上万台服务器集中放置，统一配套供电、制冷、网络设施，机房（数据中心）就此诞生。中小企业无力自建，可租用第三方 IDC 机房；体量巨大的大厂，选择自建大型数据中心。

二、为什么大多是大公司自建机房？

成本门槛极高 土地、机房土建、空调、UPS、发电机组、光纤带宽、运维团队，前期投入数十亿，小企业负担不起。
业务规模需求 大厂海量用户、海量数据，需要数万、数十万台服务器，租用第三方机房长期成本更高，自建更划算。
数据安全与自主可控 核心业务、用户敏感数据，放在自有机房，不受第三方托管服务商约束，合规可控。
定制化需求 可以按需设计供电、制冷、机柜布局，适配 AI 算力、存储集群等特殊硬件。

三、大厂数据中心偏爱选址偏远地区

电费是最大开销 服务器空调常年运转，电费占运营成本大头。偏远地区水电、风电等清洁能源充足，电价更低。
土地成本低廉 大型机房占地极大，一线城市土地昂贵；偏远区域地价便宜。
散热自然优势 北方高海拔、寒冷区域，可利用自然冷空气冷却，减少空调耗电（自然冷却），大幅省电。

层级关系：磁盘属于服务器硬件，服务器收纳于机柜，机柜集中部署在机房。

1-2 磁盘物理结构（机械硬盘 HDD）

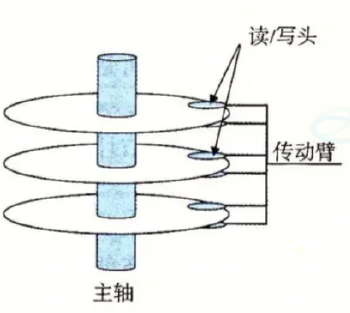

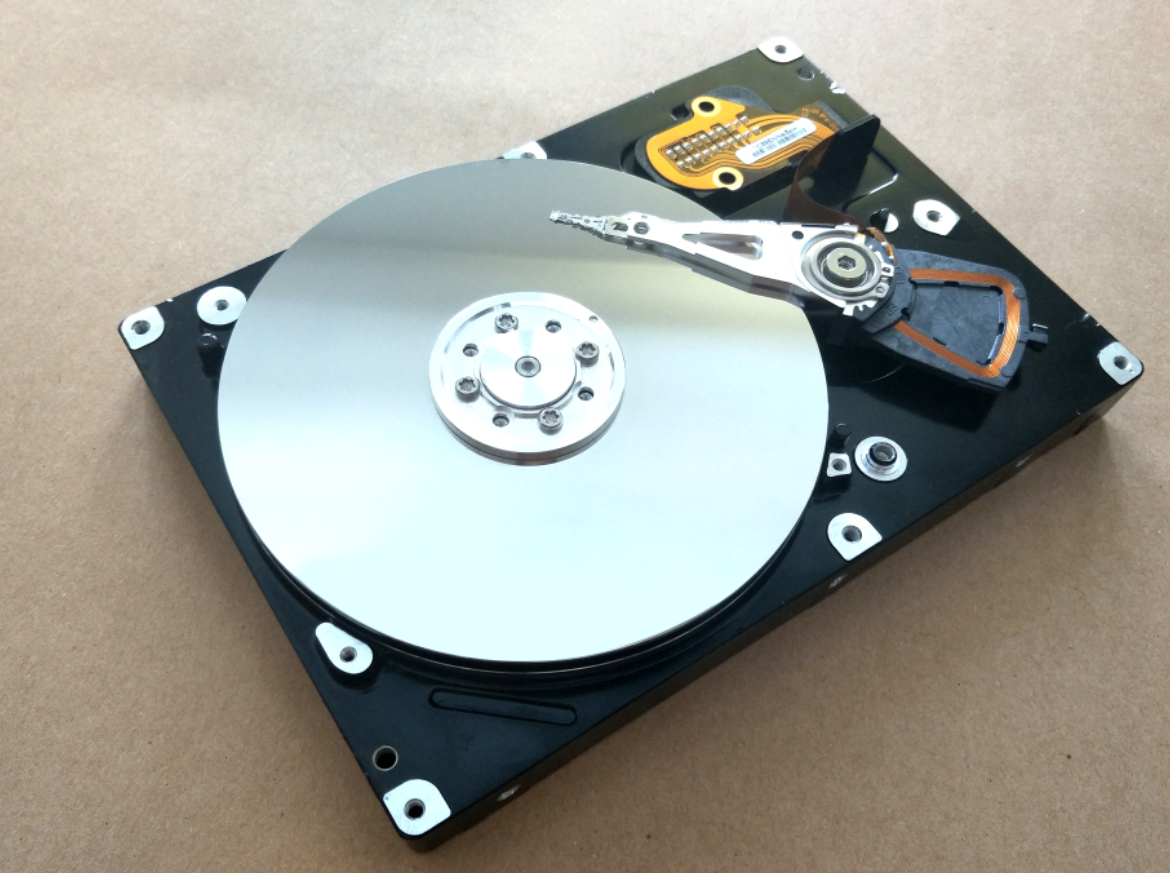

机械硬盘核心物理组件：

盘片（Platter）：圆形磁性薄片，正反两面均可存储数据；一块硬盘可以包含多张盘片。
磁头（Head）：读写盘片上的数据，一个盘面对应一个磁头；读写时磁头悬浮在盘面上方，不接触盘面。
主轴电机：带动所有盘片高速旋转（常见 7200 转 / 10000 转）。
磁臂：承载磁头，负责径向移动，切换不同同心圆轨道。

核心概念：

磁道 (Track)：盘面上一圈一圈同心圆。
扇区 (Sector) ：磁道被切分出最小物理单元，传统磁盘扇区大小 512 字节，现代 4K 扇区。
柱面 (Cylinder)：所有盘片上半径相同的磁道，构成一个柱面；磁臂移动一次定位一个柱面。

💡 机械硬盘读写开销：寻道时间（磁臂移动） >> 旋转等待时间 >> 数据传输时间。随机读写性能远弱于顺序读写。

1-3 磁盘存储结构

数据在磁盘上的组织层次（由大到小）： 磁盘 → 柱面 → 磁道 → 扇区

一块硬盘由若干柱面构成；
单个柱面对应所有盘片同一半径磁道；
单条磁道分割为大量扇区；
扇区 = 磁盘最小物理读写单位，硬件层面无法读写小于 1 个扇区的数据。

1-4 磁盘逻辑结构

操作系统不会直接操作原始磁道、扇区，在内核和磁盘硬件之间建立逻辑抽象。

1-4-1 理想化理解过程

简化模型：操作系统把整块磁盘视为连续线性地址空间。上层程序读写文件 → 文件系统转换 → 访问磁盘连续扇区。理想模型：磁盘就是连续编号的块，顺序读写效率一致，不用关心物理磁道、柱面。

1-4-2 真实硬件访问过程（机械硬盘）

真实流程存在物理限制：

应用发起读写请求；
文件系统计算需要访问哪些磁盘块；
块设备驱动将块编号转换为磁盘地址；
磁盘执行：磁臂移动（寻道）→ 等待扇区旋转到磁头下方 → 读写扇区。

痛点：随机访问需要频繁移动磁臂，寻道开销巨大。这也是文件系统设计优化的核心动机：尽量让文件数据连续存放，减少磁头移动。

1-5 CHS 寻址 && LBA 寻址

两种磁盘寻址方式，用来定位磁盘上唯一扇区。

CHS 寻址（老式寻址模式）

C：Cylinder 柱面号
H：Head 磁头号
S：Sector 扇区号通过 (柱面,磁头,扇区 三维坐标定位扇区。局限：寻址范围有限，只能支持小容量硬盘，现代系统基本淘汰。

LBA 寻址（现代主流寻址）

LBA (Logical Block Address) 逻辑块寻址 抛弃柱面、磁头、扇区物理概念，把磁盘所有扇区从头到尾分配连续线性编号 LBA0、LBA1、LBA2......。操作系统只需要传入 LBA 编号，磁盘固件自动翻译成底层物理位置。优点：

寻址空间巨大，支持大容量硬盘；
屏蔽硬件物理细节，操作系统更容易管理磁盘。

补充：内核中，操作系统继续在 LBA 之上封装块（block），Linux 默认块大小 4096 字节，由多个物理扇区组成，作为文件系统操作单位。

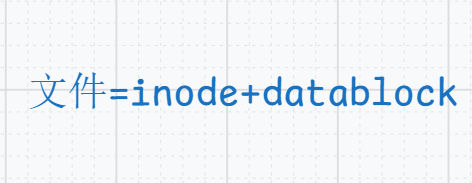

1.文件=内容+属性,在linux系统,内容和属性是分开存的

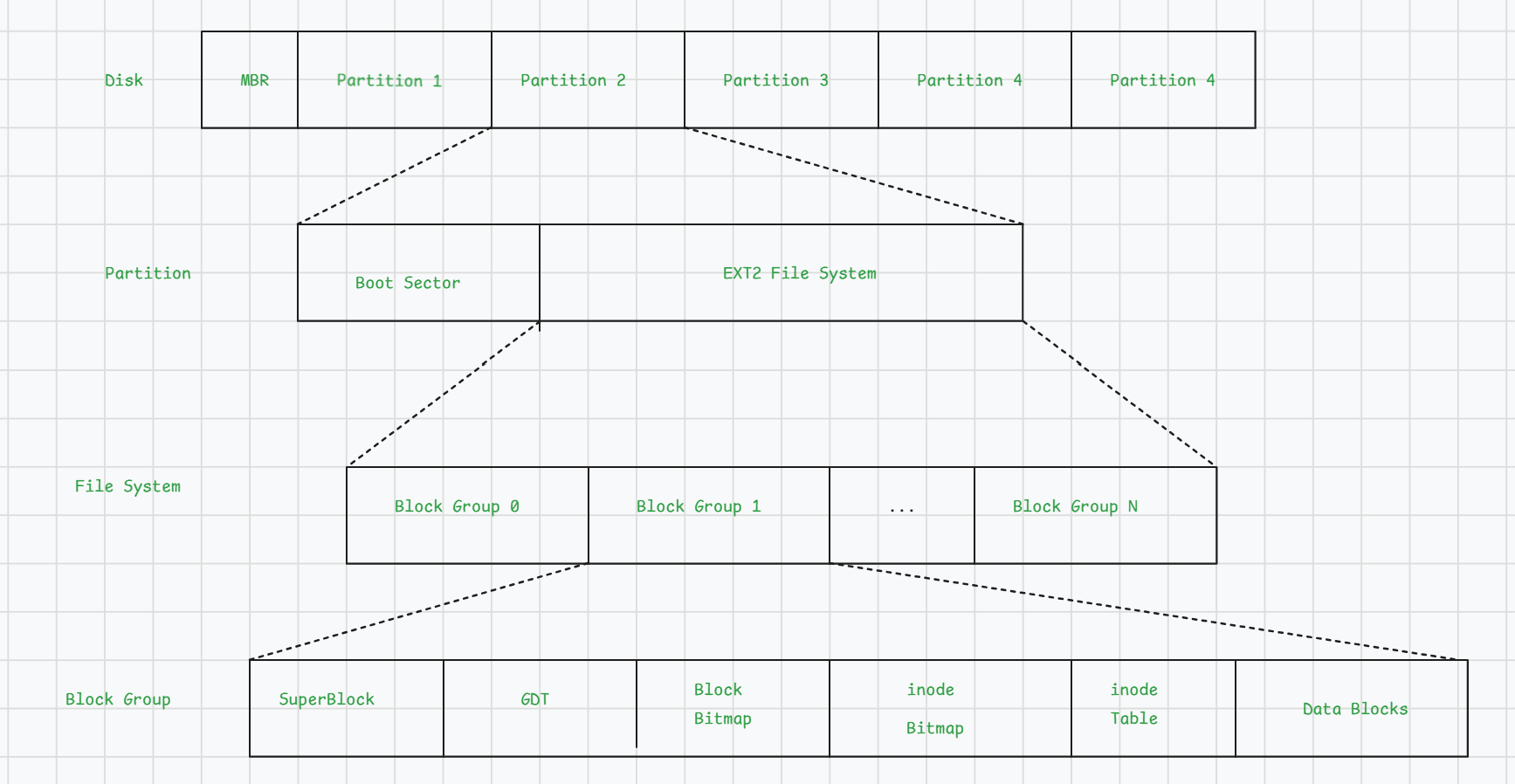

2.一个组里面要有文件数据和管理数据的信息

a.写入管理信息的过程就叫做写入文件系统

b.格式化就是重新写入管理信息

但是文件的文件名不属于inode的属性

inode是128字节

理论上一个文件一个inode

bash 复制代码

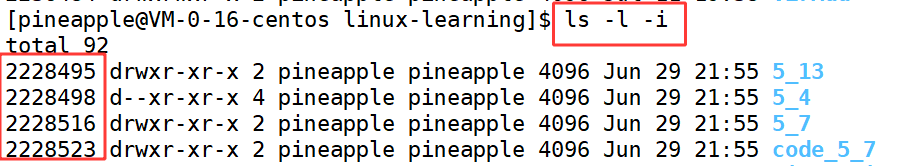

ls -l -i

cpp 复制代码

struct ext2_inode {
    __u16 i_mode;        // 文件类型、权限
    __u16 i_uid;         // 用户ID
    __u32 i_size;        // 文件大小（低32位）
    __u32 i_atime;       // 访问时间
    __u32 i_ctime;       // 创建/属性修改时间
    __u32 i_mtime;       // 修改时间
    __u32 i_dtime;       // 删除时间
    __u16 i_gid;         // 组ID
    __u16 i_links_count; // 硬链接计数
    __u32 i_blocks;      // 占用块数量
    __u32 i_flags;       // 文件标志
    __u32 i_reserved1;
    // 核心：块指针数组（12直接 + 1一级 + 1二级 + 1三级）
    __u32 i_block[15];
    __u32 i_generation;
    __u32 i_file_acl;
    __u32 i_dir_acl;
    __u32 i_faddr;
    __u8  i_frag;
    __u8  i_fsize;
    __u16 reserved2[3];
    __u32 reserved3[2];
};

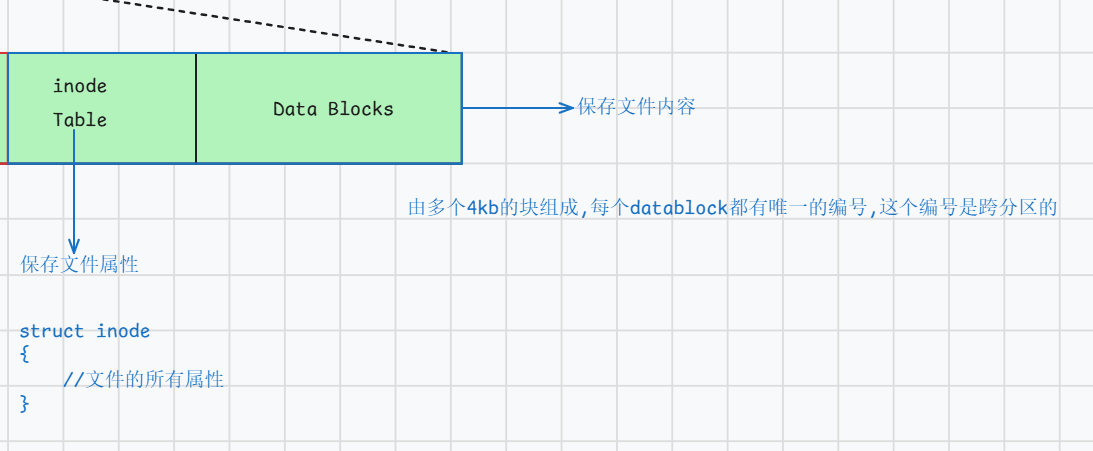

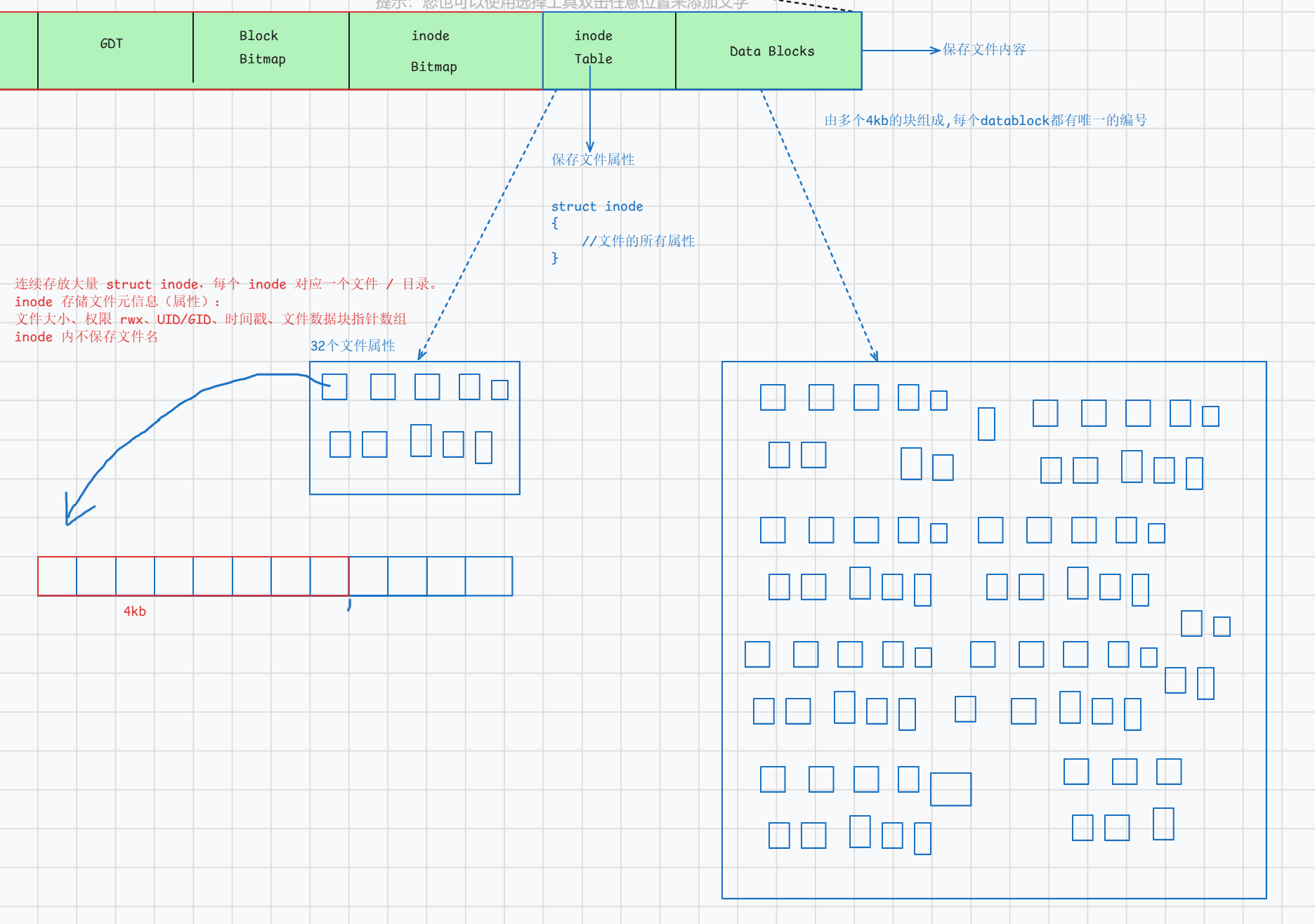

找文件时

先找inode编号->inode table里面

属性里面有i_blocks ->datablocks的那个块,

实现属性和文件内容的相关链接

如何删文件

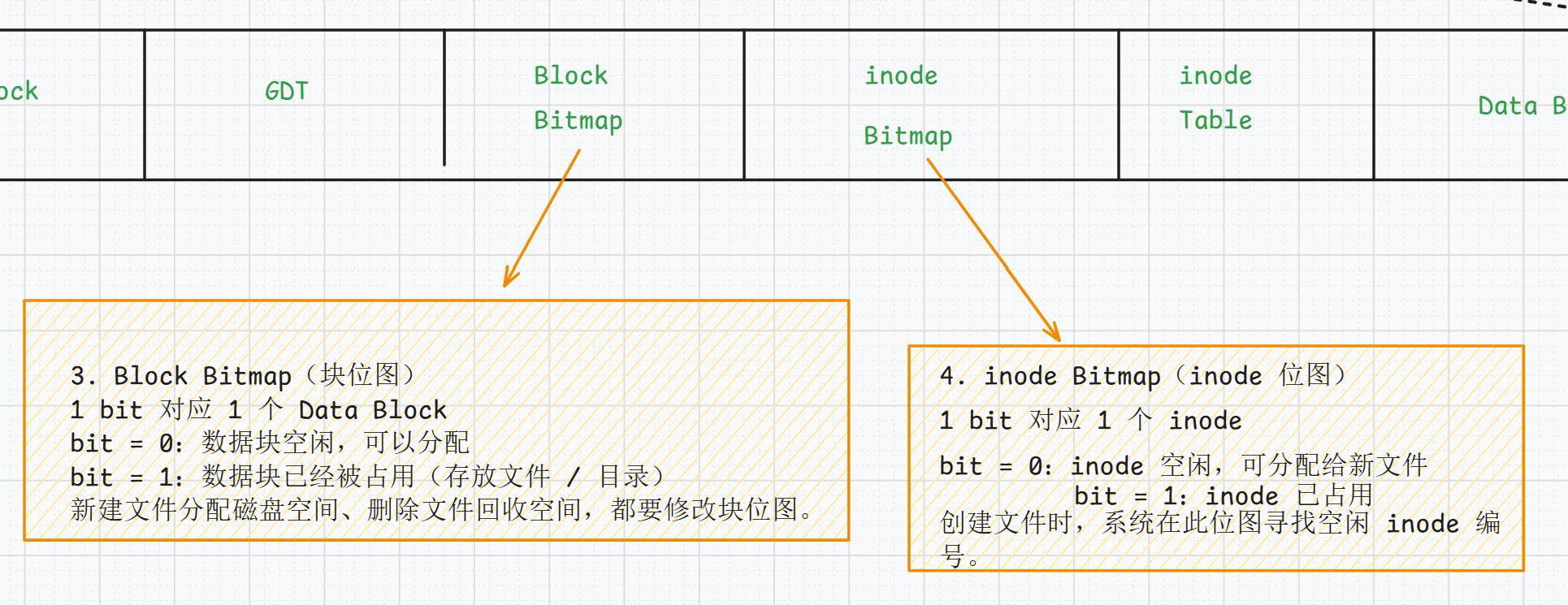

inode Bitmap ：对应 bit 置为 0，标记 inode 空闲，可以分配给新文件
Block Bitmap ：遍历 inode 内部 i_block[] 所有数据块指针，每个对应 bit 置 0，回收所有数据块
填写 inode 的 i_dtime（删除时间）

拷贝 = 需要大量读写数据块；删除 = 只修改少量元数据（位图、inode、目录项），完全不读写文件本体数据。

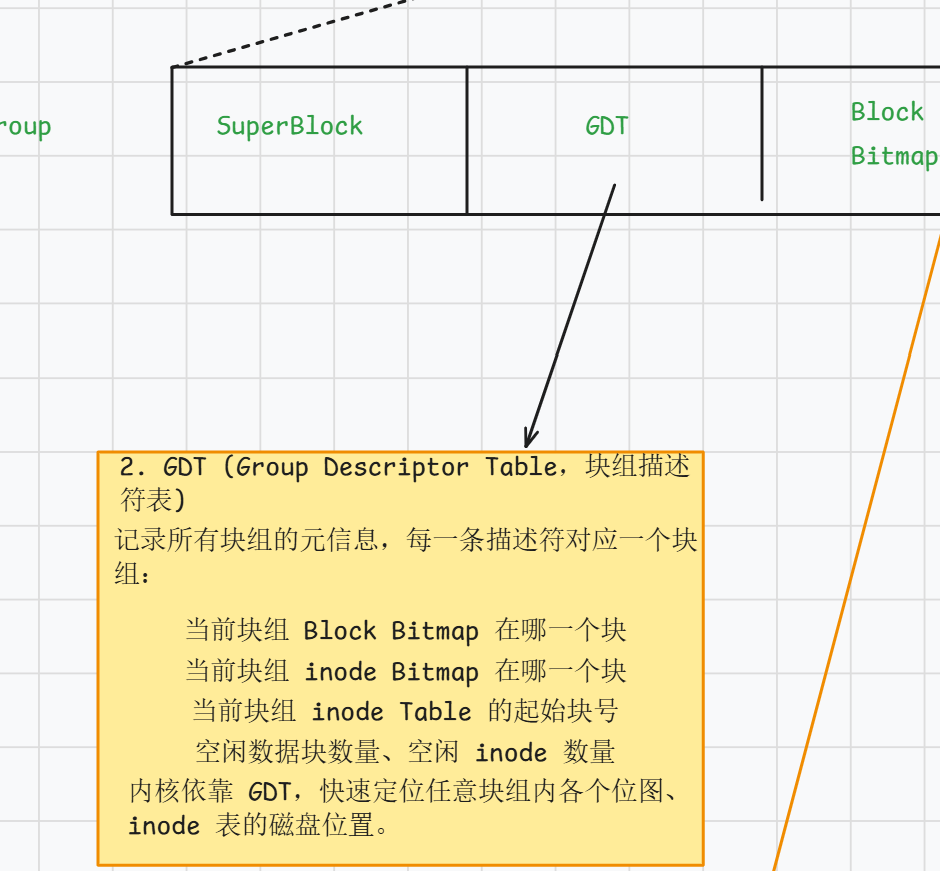

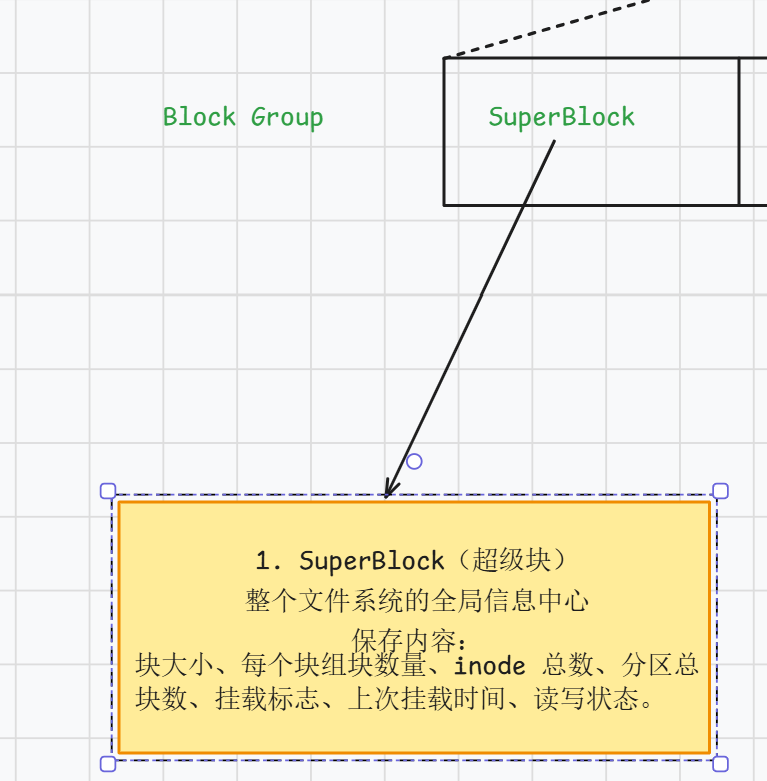

超级块本身是整个文件系统唯一的全局元数据，逻辑上只有一份；

为了防止损坏，EXT2 会在多个块组存放超级块副本 ，但不是每一个块组都一定存在副本。
