LVS 项目完整知识点总结

一、什么是集群（Cluster）

集群是为了解决某个特定的问题，将多台计算机组合起来形成的单个系统

二、集群分类

（一）按功能用途划分

• 负载均衡集群 LB（Load Balance） 核心：分摊用户请求流量，LVS、Nginx、HAProxy 都属于此类。
• 高可用集群 HA（High Availability） 核心：故障自动转移，解决单点故障，代表：Keepalived、Heartbeat。
• 高性能集群 HPC（High Performance Computing） 核心：并行计算，用于大数据、科学运算，代表：MPI 分布式计算。

（二）按层级划分

• 四层负载均衡（传输层）：LVS（IPVS 内核模块），基于 IP + 端口转发，性能极高
• 七层负载均衡（应用层）：Nginx、Apache，基于 URL、Cookie、Host 转发，功能丰富

三、lvs的作用

1. 全称

Linux Virtual Server，Linux 虚拟服务器，由章文嵩博士开发，是 Linux 内核内置的四层负载均衡模块（ipvs）。

2. 核心作用

1. 四层（TCP/UDP）流量调度，将客户端请求分发至后端多台真实服务器（RS）；
2. 实现后端服务水平扩容，支持成千上万并发连接；
3. 配合 Keepalived 实现调度器本身高可用，消除调度器单点故障；
4. 屏蔽后端服务器真实 IP，提升服务安全性。

3. LVS 架构三角色

• DS/Director Server（调度器）：LVS 主机，配置 VIP 虚拟 IP，负责请求转发
• RS/Real Server（真实后端服务器）：提供业务服务的 Web / 数据库节点
• VIP：虚拟 IP，用户直接访问的公网入口 IP

四、lvs的4种模式及原理

模式 1：VS-NAT 网络地址转换模式（最易部署）

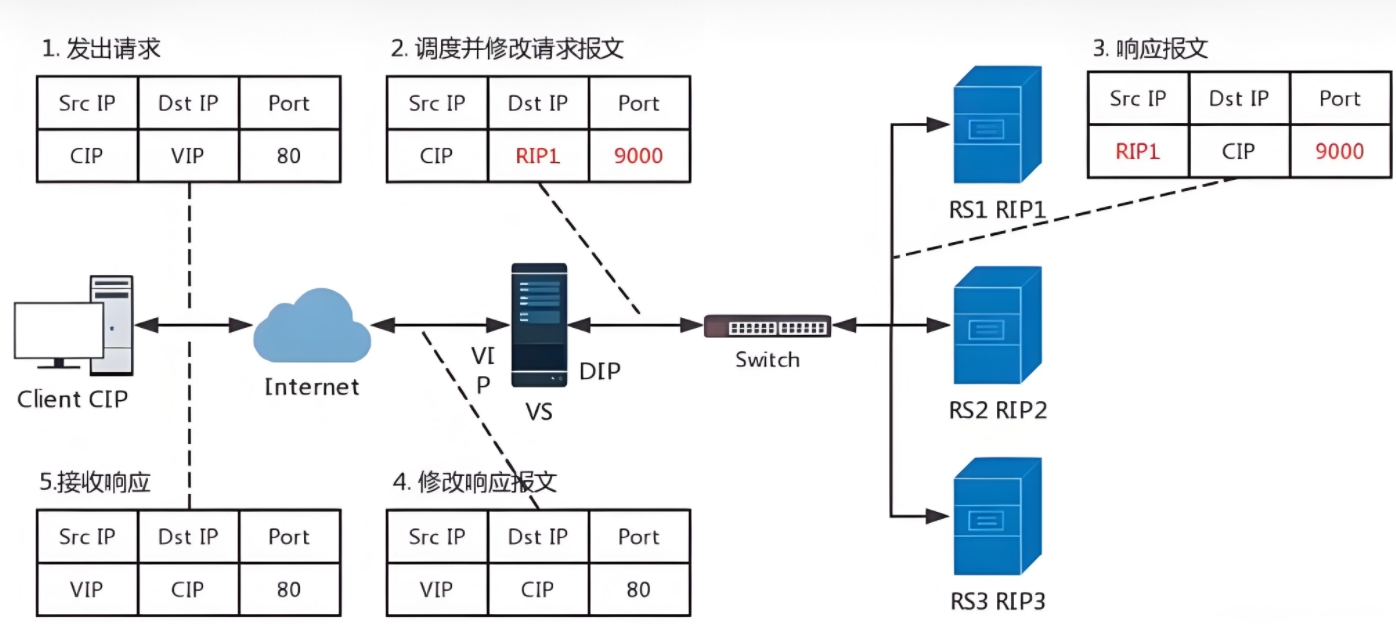

1.nat模式数据逻辑

1.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口 （9000port）

2.VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口 3.RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口 （9000port）

4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80）

5.VS服务器把修改过报文的响应数据包回传给客户端 6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

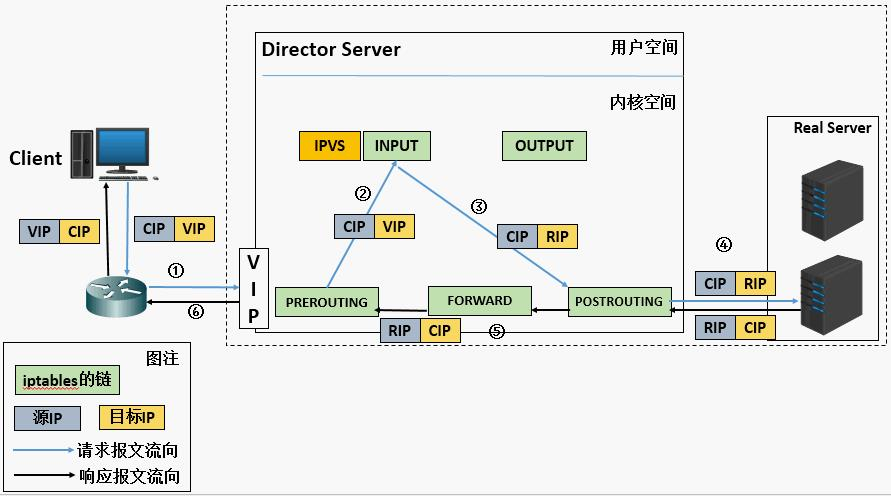

2.nat模式数据传输过程

IPVS 内核模块工作在 PREROUTING 之后，iptables PREROUTING 规则会优先处理并篡改 / 丢弃待调度数据包，干扰 LVS 流量转发逻辑，因此部署 LVS 负载均衡时需要清空调度器上全部 iptables 防火墙规则，避免链路冲突。

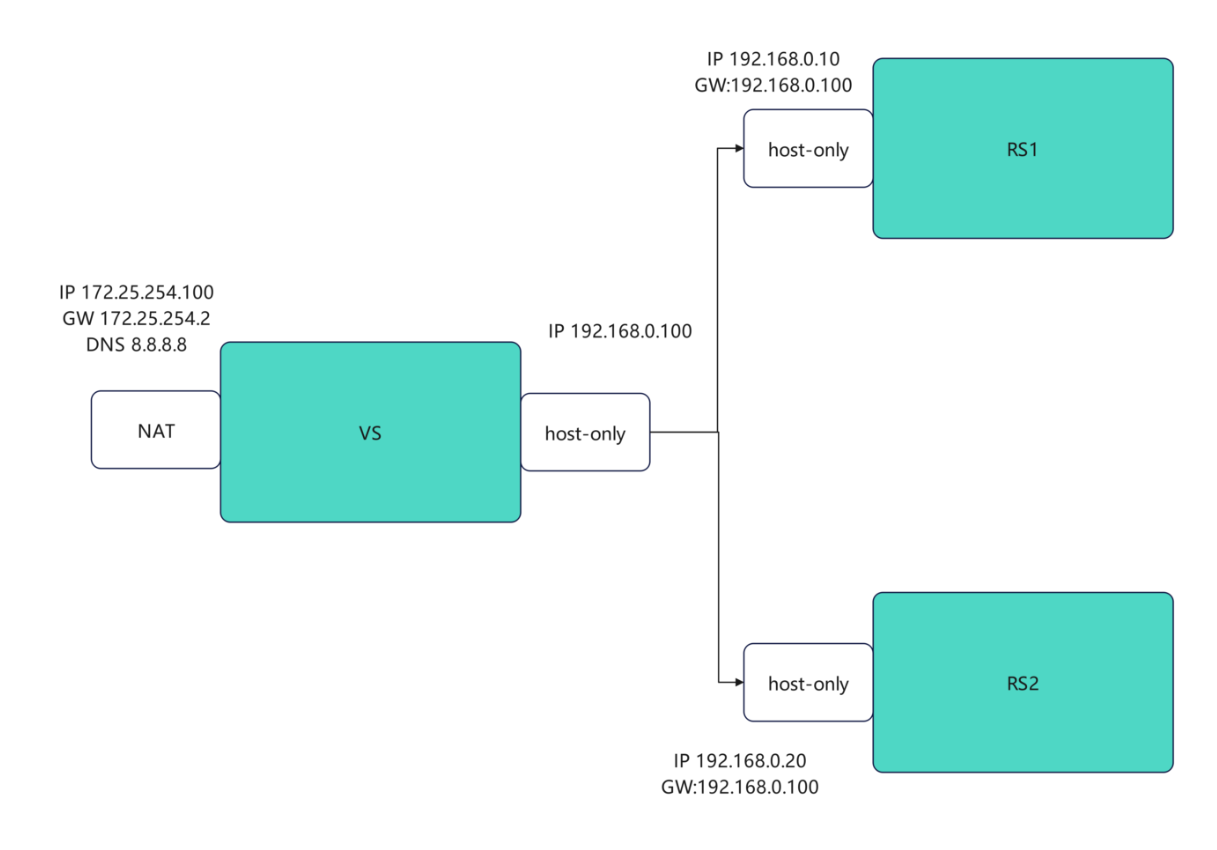

3.nat模式实现

调度器中：

root@vsnode \~# vmset.sh eth0 172.25.254.100 vsnode

root@vsnode \~# vmset.sh eth1 192.168.0.100 vsnode noroute

#1，开启内核路由功能

root@vsnode \~# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf

root@vsnode \~# sysctl -p

net.ipv4.ip_forward = 1

#2.编写策略

root@vsnode \~# ipvsadm -C

root@vsnode \~# ipvsadm -A -t 172.25.254.100:80 -s wrr

root@vsnode \~# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1

root@vsnode \~# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1

root@vsnode \~# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 172.25.254.100:80 wrr

-> 192.168.0.10:80 Masq 1 0 0

-> 192.168.0.20:80 Masq 1 0 0

#测试

root@vsnode \~# for i in {1..10};do curl 172.25.254.100;done

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

#更改权重

root@vsnode \~# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2

root@vsnode \~# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 172.25.254.100:80 wrr

-> 192.168.0.10:80 Masq 2 0 5

-> 192.168.0.20:80 Masq 1 0 5

#测试

root@vsnode \~# for i in {1..10};do curl 172.25.254.100;done

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS1 - 192.168.0.10

RS2 - 192.168.0.20

RS1 - 192.168.0.10

RS1 - 192.168.0.10

RS2 - 192.168.0.20

rs1中

#设定网络

root@RS1 \~# vmset.sh eth0 192.168.0.10 RS1 noroute

root@RS1 \~# nmcli connection modify eth0 ipv4.gateway 192.168.0.100

root@RS1 \~# nmcli connection reload

root@RS1 \~# nmcli connection up eth0

root@RS1 \~# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

#设定访问业务真实数据

root@RS1 \~# dnf install httpd -y

root@RS1 \~# systemctl enable --now httpd

root@RS1 \~# echo RS1 - 192.168.0.10 > /var/www/html/index.html

rs2中

#设定网络

root@RS1 \~# vmset.sh eth0 192.168.0.20 RS1 noroute

root@RS1 \~# nmcli connection modify eth0 ipv4.gateway 192.168.0.100

root@RS1 \~# nmcli connection reload

root@RS1 \~# nmcli connection up eth0

root@RS1 \~# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

#设定访问业务真实数据

root@RS1 \~# dnf install httpd -y

root@RS1 \~# systemctl enable --now httpd

root@RS1 \~# echo RS2 - 192.168.0.20 > /var/www/html/index.html

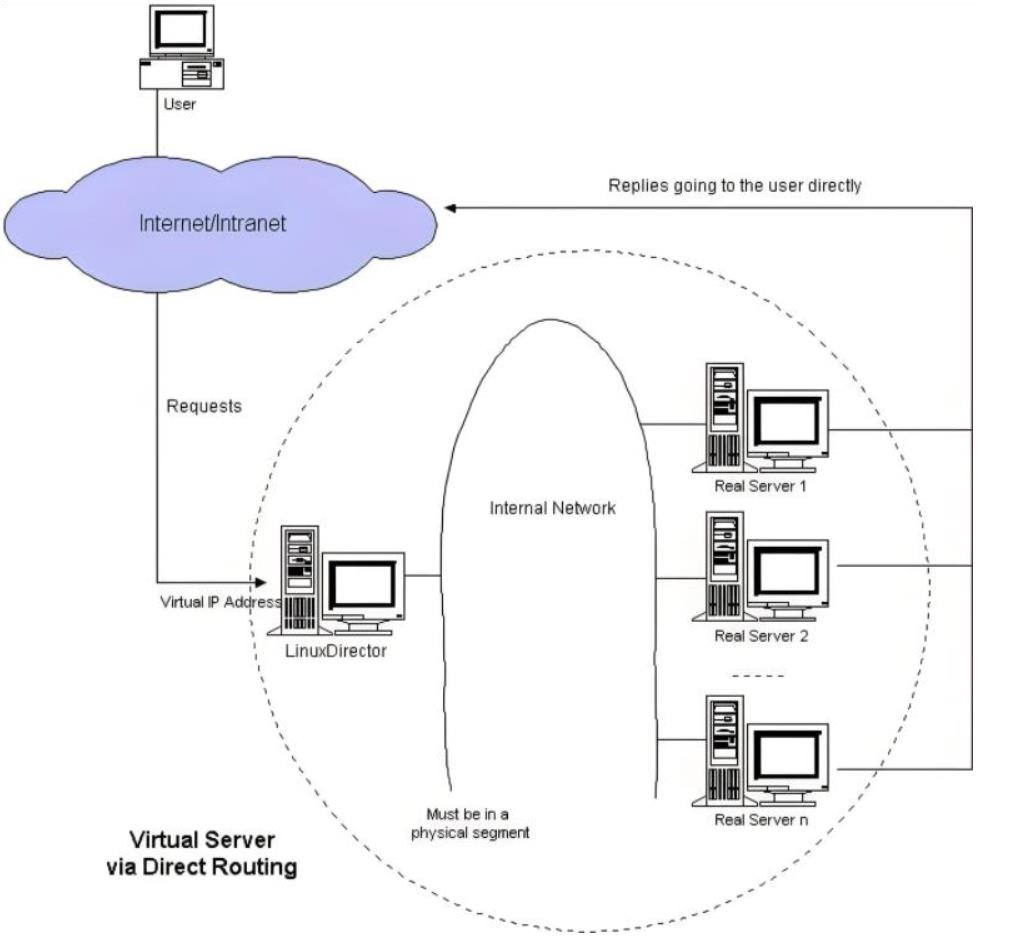

模式 2：VS-DR 直接路由模式（生产最常用，性能最优）

**1.**DR模式数逻辑

在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs 上都要有vip

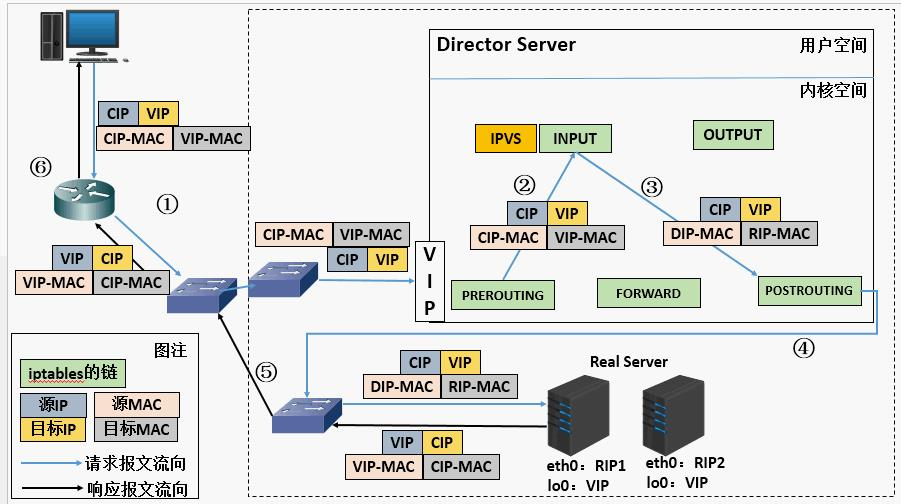

2.DR模式数据传输过程

1.客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC

2.VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端 的MAC+VIP+RS1的MAC

3.RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的 MAC

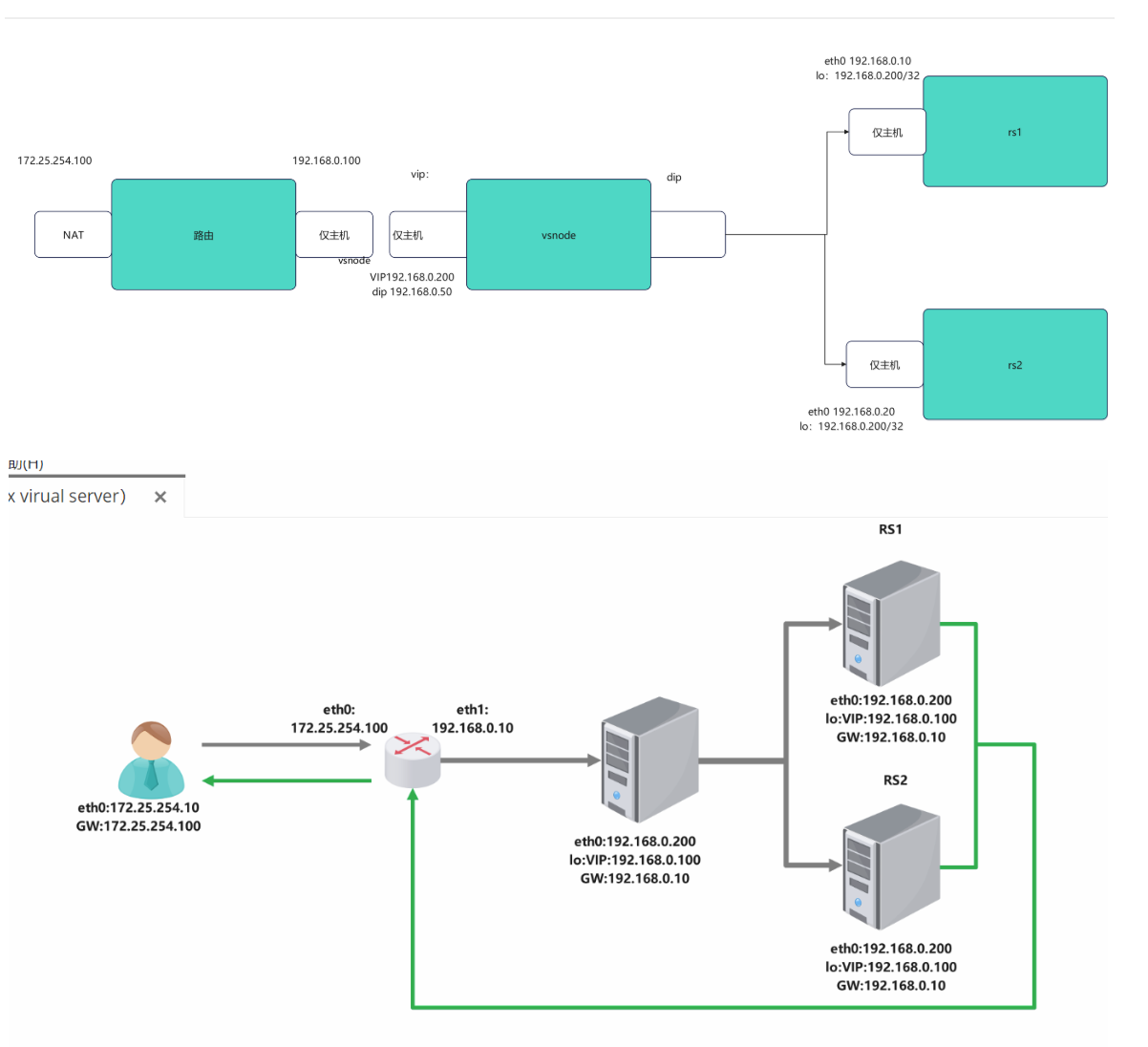

3.DR模式实现

路由器中：

#在路由器中

root@router \~# systemctl disable --now ipvsadm.service

Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".

root@router \~# ipvsadm -C

#在路由器中

root@router \~# vmset.sh eth0 172.25.254.100 vsnode

root@router \~# vmset.sh eth1 192.168.0.100 vsnode noroute、

#设定内核路由功能

root@router \~# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf

root@router \~# sysctl -p

net.ipv4.ip_forward = 1

#数据转发策略

root@router \~# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100

root@vsnode \~# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100

调度器中：

root@vsnode \~# vmset.sh eth0 192.168.0.50 vsnode norouter

root@vsnode \~# vim /etc/NetworkManager/system-connections/eth0.nmconnection

connection

id=eth0

type=ethernet

interface-name=eth0

ipv4

method=manual

address1==192.168.0.50/24,192.168.0.100

root@vsnode \~# cd /etc/NetworkManager/system-connections/

root@vsnode system-connections# cp -p eth0.nmconnection lo.nmconnection

root@vsnode system-connections# vim lo.nmconnection

connection

id=lo

type=loopback

interface-name=lo

ipv4

method=manual

address1==127.0.0.1/8

address2=192.168.0.200/32

root@RS1 system-connections# nmcli connection reload

root@RS1 system-connections# nmcli connection up eth0

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）

root@RS1 system-connections# nmcli connection up lo

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）

#检测

root@vsnode system-connections]# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

root@vsnode system-connections# ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet 192.168.0.200/32 brd 192.168.0.255 scope global noprefixroute eth0

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000

link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff

altname enp3s0

altname ens160

inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0

valid_lft forever preferred_lft forever

inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute

valid_lft forever preferred_lft forever

客户端中：

root@client \~# vmset.sh eth0 172.25.254.99 client norouter

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000

link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff

altname enp3s0

altname ens160

inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0

valid_lft forever preferred_lft forever

inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute

valid_lft forever preferred_lft forever

client

root@client \~# vim /etc/NetworkManager/system-connections/eth0.nmconnection

connection

id=eth0

type=ethernet

interface-name=eth0

ipv4

method=manual

address1=172.25.254.99/24,172.25.254.100

dns=8.8.8.8;

root@client \~# nmcli connection reload

root@client \~# nmcli connection up eth0

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）

root@client \~# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 172.25.254.100 0.0.0.0 UG 100 0 0 eth0

172.25.254.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

#检测

root@client \~# ping 192.168.0.200

PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。

64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒

RS1：

root@RS1 \~# vmset.sh eth0 192.168.0.10 RS1 noroute

root@RS1 \~# nmcli connection modify eth0 ipv4.gateway 192.168.0.100

root@RS1 \~# nmcli connection reload

root@RS1 \~# nmcli connection up eth0

root@RS1 \~# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

#在lo上设定vip

root@RS1 \~# cd /etc/NetworkManager/system-connections/

root@RS1 system-connections# cp -p eth0.nmconnection lo.nmconnection

root@RS1 system-connections# vim lo.nmconnection

connection

id=lo

type=loopback

interface-name=lo

ethernet

ipv4

address1=127.0.0.1/8

address2=192.168.0.200/32

method=manual

root@RS1 system-connections# nmcli connection reload

root@RS1 system-connections# nmcli connection up lo

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）

root@RS1 system-connections# ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet 192.168.0.200/32 scope global lo

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

#arp禁止响应

root@rs1 \~# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

root@rs1 \~# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

root@rs1 \~# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

root@rs1 \~# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

RS2：

root@RS2 \~# vmset.sh eth0 192.168.0.20 RS2 noroute

root@RS2 \~# nmcli connection modify eth0 ipv4.gateway 192.168.0.100

root@RS2 \~# nmcli connection reload

root@RS2 \~# nmcli connection up eth0

root@RS2 \~# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

#在lo上设定vip

root@RS2 \~# cd /etc/NetworkManager/system-connections/

root@RS2 system-connections# cp -p eth0.nmconnection lo.nmconnection

root@RS2 system-connections# vim lo.nmconnection

connection

id=lo

type=loopback

interface-name=lo

ethernet

ipv4

address1=127.0.0.1/8

address2=192.168.0.200/32

method=manual

root@RS2 system-connections# nmcli connection reload

root@RS2 system-connections# nmcli connection up lo

连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）

root@RS2 system-connections# ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet 192.168.0.200/32 scope global lo

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

#arp禁止响应

root@rs2 \~# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

root@rs2 \~# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

root@rs2 \~# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

root@rs2 \~# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

模式 3：VS-TUN IP 隧道模式（跨公网跨地域调度）

1.DIP, VIP, RIP都应该是公网地址

2.RS的网关一般不能指向DIP

3.请求报文要经由Director，但响应不能经由Director

4.不支持端口映射

5.RS的OS须支持隧道功能

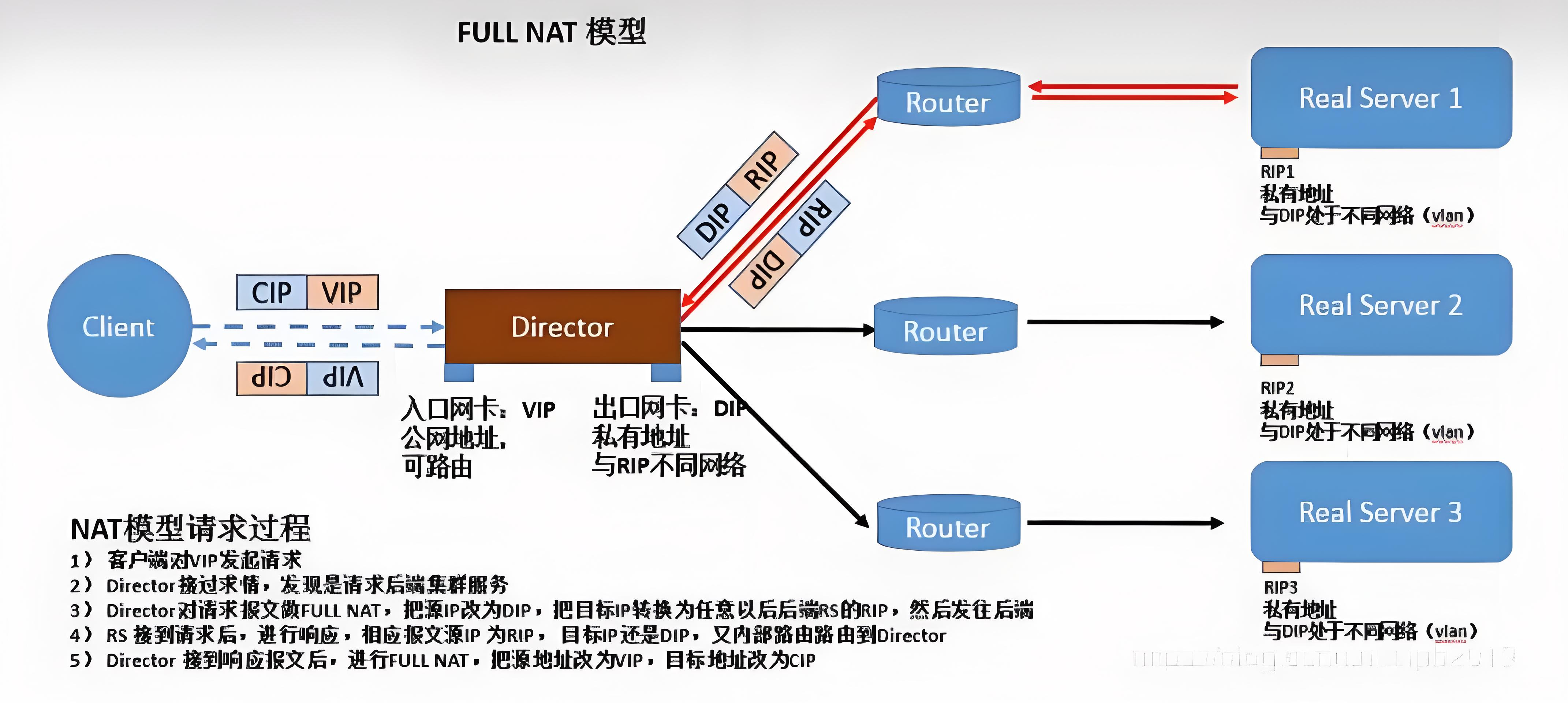

模式 4：VS-FULLNAT 全 NAT 模式（阿里开源扩展模式）

四种模式核心对比表

模式	报文修改位置	回程路径	是否支持端口映射	推荐场景
NAT	三层 IP + 端口	经 DS	支持	测试环境、少量后端
DR	二层 MAC 地址	直回客户端	不支持	生产大规模集群
TUN	IP 隧道封装	直回客户端	不支持	跨公网异地节点
FullNAT	双向 IP 转换	经 DS	支持	特殊跨网段内网架构

五、lvs的13种算法

（一）静态调度算法（共 4 种）

• rr 轮询 Round Robin 请求依次逐个分给每台 RS，不考虑服务器性能、连接数；适合所有 RS 硬件完全一致场景。
• wrr 加权轮询 Weighted RR 给 RS 设置权重，权重越高分配请求越多；解决服务器性能差异问题，比如 8 核机器权重 3，4 核权重 1。
• sh 源地址哈希 Source Hash 对客户端源 IP 做哈希运算，同一 IP 永远调度到同一台 RS；原生实现会话黏滞。
• dh 目标地址哈希 Destination Hash 对访问目标 IP 哈希，同一目标地址固定分到一台 RS；多用于后端缓存服务器集群。

（二）动态调度算法（共 9 种，基于实时负载）

• lc 最少连接 Least Connections 优先分给当前活跃 TCP 连接数最少的 RS；长连接服务（数据库、SSH）适用。
• wlc 加权最少连接 Weighted LC（LVS 默认算法） LC 升级版，计算公式：(活跃连接数×256+非活跃连接)/权重，数值越小越优先分配；兼顾负载与服务器性能，通用首选。
• sed 最短期望延迟 Shortest Expected Delay 简化版 WLC，只计算活跃连接：(活跃连接数+1)×256/权重，忽略空闲连接，响应速度更快。
• nq 永不排队 Never Queue SED 优化版：如果存在活跃连接数为 0 的空闲 RS，直接分配，不执行公式计算，避免空闲节点闲置。
• lblc 基于本地的最少连接 缓存集群专用：同一客户端 IP 优先调度至上一次访问的 RS，仅当该节点负载过高时，切换为最少连接节点。
• lblcr 带复制的基于本地最少连接 LBLC 升级版，允许多台 RS 缓存同一份数据，提升缓存命中率。

六、lvs的多端口轮询问题解决方案

1. 问题描述

同一台后端 RS 需要对外提供多个端口服务（如 80 网页、443 HTTPS、3306 数据库），直接对 VIP 多端口轮询会出现：80 分到 RS1、443 分到 RS2，业务端口分散在不同节点。

使用防火墙标记 FWMARK（最优，统一调度池）

给多个端口打同一个防火墙标记，LVS 基于标记做统一调度，保证多端口请求落在同一 RS：

#1.添加轮询策略

root@vsnode boot# ipvsadm -A -t 192.168.0.200:80 -s rr

root@vsnode boot# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g

root@vsnode boot# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g

root@vsnode boot# ipvsadm -A -t 192.168.0.200:443 -s rr

root@vsnode boot# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g

root@vsnode boot# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g

root@vsnode boot# ipvsadm -Ln

2. iptables给VIP 80/443打标记10

root@vsnode boot# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 10

3. LVS基于标记10创建集群，只配置一次后端RS

root@vsnode boot#ipvsadm -A -f 10 -s wlc

root@vsnode boot#ipvsadm -a -f 10 -r 192.168.1.10 -g

root@vsnode boot#ipvsadm -a -f 10 -r 192.168.1.20 -g

七、lvs的会话粘滞解决方案

1. 问题本质

HTTP 会话、登录 Session、购物车数据存储在单台 RS 内存，LVS 轮询导致同一用户多次请求落到不同服务器，登录状态丢失。

1.设定ipvs调度策略

root@vsnode \~# ipvsadm -A -f 10 -s rr -p 1

通过-p参数设置黏滞超时时间，同一客户端 IP 在超时时间内固定调度同一 RS，实操命令：
