Linux入门攻坚——84、网络虚拟化技术-1

Cloud Computing and OpenStack

在众多虚拟机上添加一个管理层，在上层形成一个统一的界面，也就形成了最初的云计算，云就是对底层虚拟机进行资源统一管理、分配形成的一个系统，实现资源的弹性分配。

对于多虚拟机来说，除了CPU的虚拟化与管理、内存的虚拟化与管理、存储的虚拟化与管理外，IO的虚拟化，特别是IO中的网络虚拟化的管理与配置是非常重要和复杂的一项工作。多台虚拟机组成一个系统，涉及虚拟机之间的通信、虚拟机与宿主机的通信、虚拟机与外部网络的通信等，其网络虚拟化及其管理，类似现实物理网络的软件化。这里要单独对网络虚拟化进行学习。

网络虚拟化：前面xen与kvm中都有涉及

桥接模型、隔离模型、路由模型、NAT模型

在同一台物理主机上实现多个虚拟机，其网络模型实现解决还算简单，但是如果虚拟机跨越了物理主机，这时网络配置就会很复杂。

众多虚拟机之间的网络连接，就与现实中的众多主机互联是一样的。现实中的主机组网，是借助于各种网络设备，主要是交换机、路由器、网桥等设备，交换机又可以有普通二层交换机，支持VLAN技术的二层交换机，三层交换机等。在网络虚拟化技术中，也要将这些设备虚拟化，并借助这些虚拟化的网络设备完成组网。

在前面已经接触的有网桥，使用brctl addbr命令增加桥设备，还有veth设备，是成对出现的虚拟以太网卡设备，还有tun/tap设备。brctl添加的桥设备，不支持VLAN技术，另一个开源的著名的网络虚拟化技术：OVS ------ OpenVSwitch，虚拟交换机，支持VLAN、QoS等众多功能。

另一种重要网络设备，路由器，路由器的功能之一主要是实现网络隔离功能，对不同的局域网实行隔离。

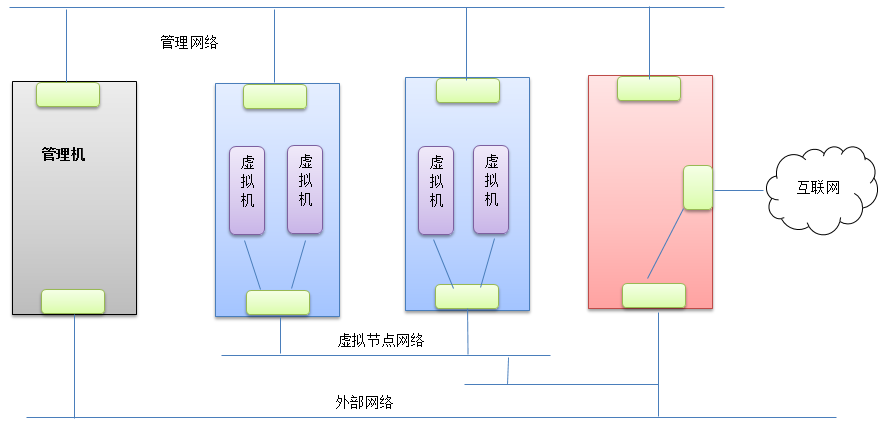

一般的虚拟机群的网络划分三部分：

对于局域网的隔离，可以使用路由器，也可以使用VLAN技术。

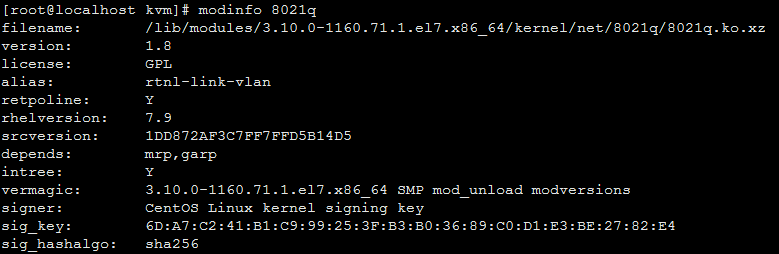

linux内核启动模块8021q，即可支持VLAN。

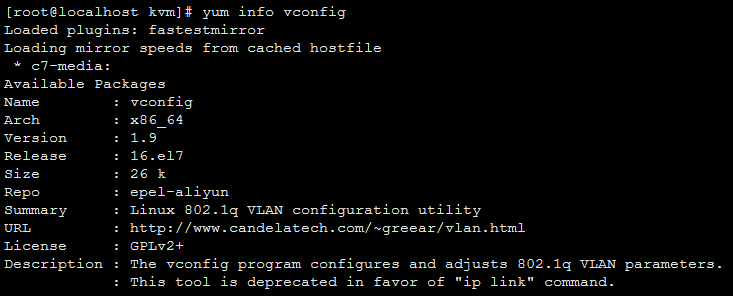

配置VLAN，一般使用vconfig。

局域网或VLAN，实现的是广播报文的隔离。局域网（或VLAN）之间通信，需要通过路由器。

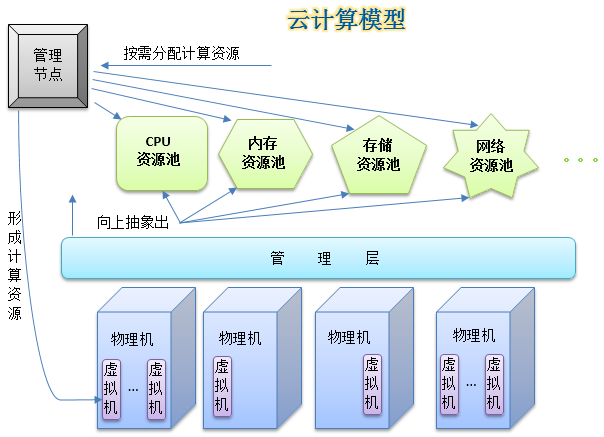

云计算的几个层次：

IaaS：Infrastructure as a Service

PaaS：Platform as a Service

SaaS：Software as a Service

通过上面的图示，虚拟化技术中，最重要的一点是实现资源之间的隔离与通信。同一台物理机上的多台虚拟机，如何实现资源的隔离？不同的虚拟机是属于不同的公司的资产，其上保存和运行着不同公司的信息，这些信息不能被其他人访问，虚拟机要像一台物理机保存在本公司一样，保证其上信息与程序的安全，保证其上信息与资源的隔离。

Linux内核借助namespace和cgroups实现资源的隔离与资源的分配：

namespace ，名称空间：资源的空间隔离；

文件系统隔离；

网络隔离，主要用于实现网络资源的隔离，包括网络设备、IP地址、IP路由表、防火墙、/proc/net、/sys/class/net以及套接字等；

IPC隔离，跨名称空间的进程间不能通信；

用户和用户组隔离；

PID隔离，对名称空间内的PID重新标号，两个不同的名称空间可以使用相同的PID；

UTS隔离，Unix Time-sharing System，提供主机名称和域名的隔离；

cgroups，control groups：完成资源的分配，实现对系统资源进行精细化管控，用于实现限制被各namespace隔离起来的资源，还可以为资源设置权重、计算使用量、完成各种所需的管理任务等；

网络名称空间：Linux Network NameSpace

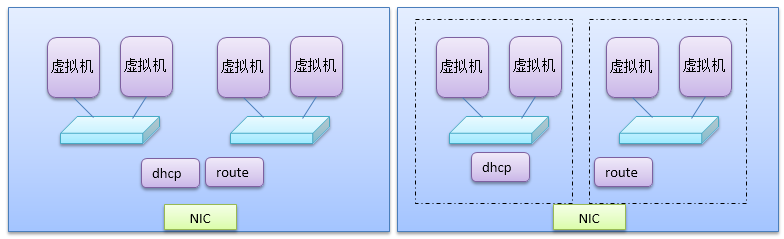

如上图，一台物理主机中启动了四台虚拟机，两个网桥，形成两个局域网，现在，局域网是相互隔离的，现在想给两个局域网中的虚拟机使用dhcp分配地址，那么启动的dhcp如何确定给哪个局域网使用？如果又配置了路由功能和路由表，如何区分是给哪个局域网的路由？

创建网络名称空间，将dhcp和route绑定到不同的空间，即可实现网络的隔离。

使用ip命令的netns管理网络名称空间。

注意：netns在内核实现，其控制功能由iproute所提供的netns这个OBJECT来提供；CentOS6.6提供的iproute不具有此OBJECT，需要依赖于OpenStack Icehouse的EPEL源来提供；

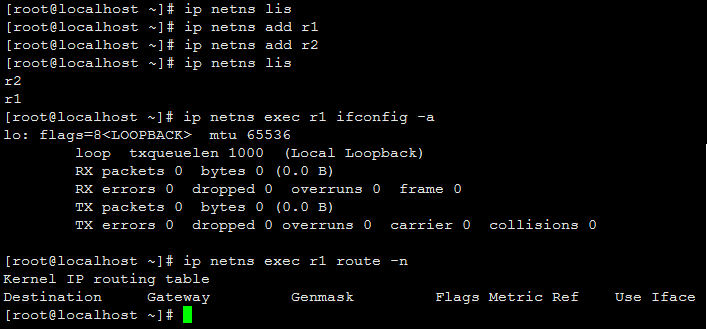

ip netns list 显示已有的名称空间

ip netns add 添加一个网络名称空间

ip netsns delete 删除一个网络名称空间

ip netns exec $name$ cmd 在指定的名称空间运行命令，相当于将资源绑定到名称空间

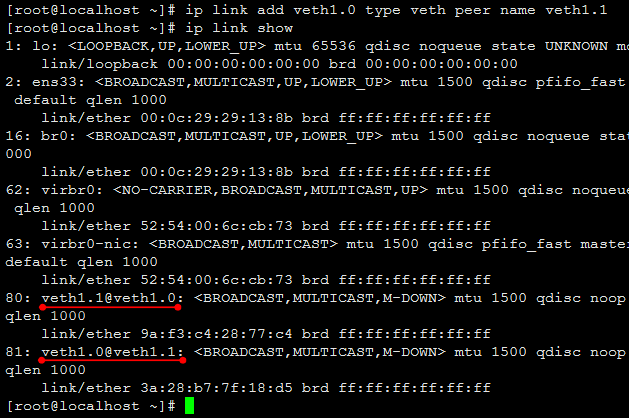

如上，就创建了r1和r2两个名称空间，然后，创建一个veth虚拟网络设备，即创建一对相互连接的虚拟网卡：

将这一对设备分别绑定到不同的网络名称空间：

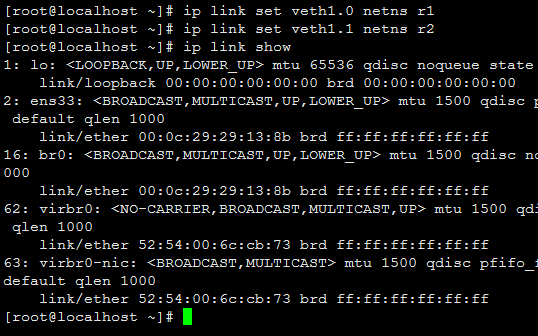

ip link set veth1.0 netns r1
ip link set veth1.1 netns r2
ip link show

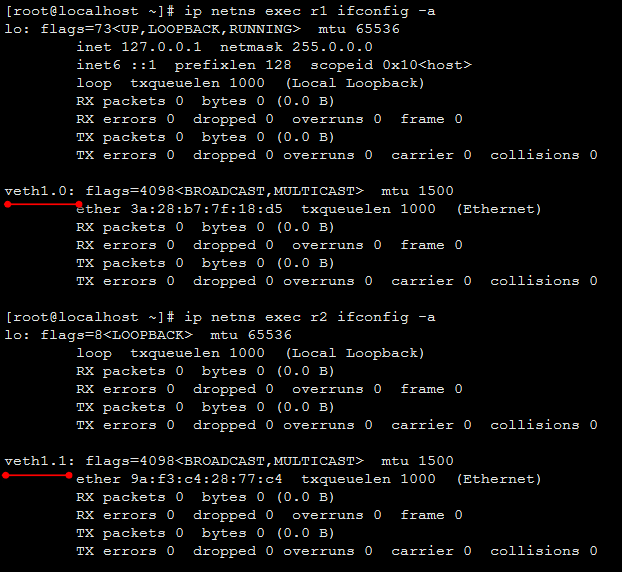

绑定以后，在宿主机中就看不到这两个网络接口了。然后，分别在r1和r2名称空间中查看：

ip netns exec r1 ifconfig -a
ip netns exec r2 ifconfig -a

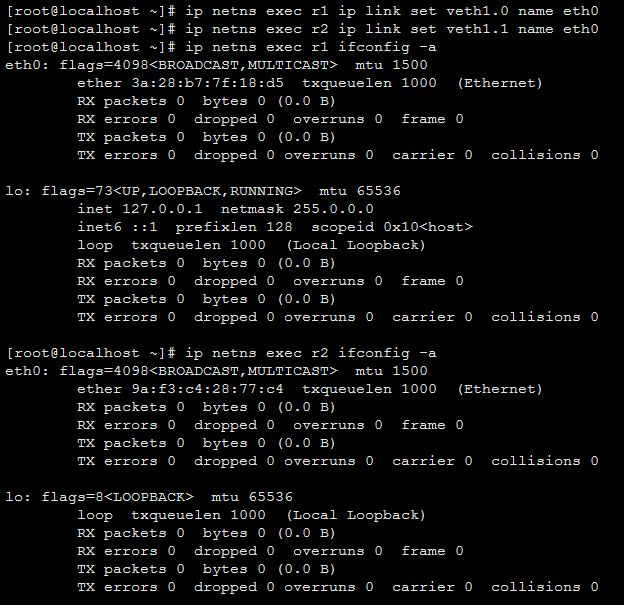

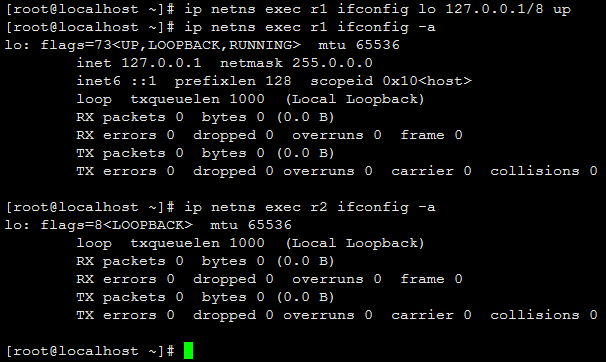

在两个名称空间中看到了相应的网络接口，配置这个两个接口：

ip netns exec r1 ip link set veth1.0 name eth0 #修改r1中网络接口的名称，与正常主机网卡命名一致：

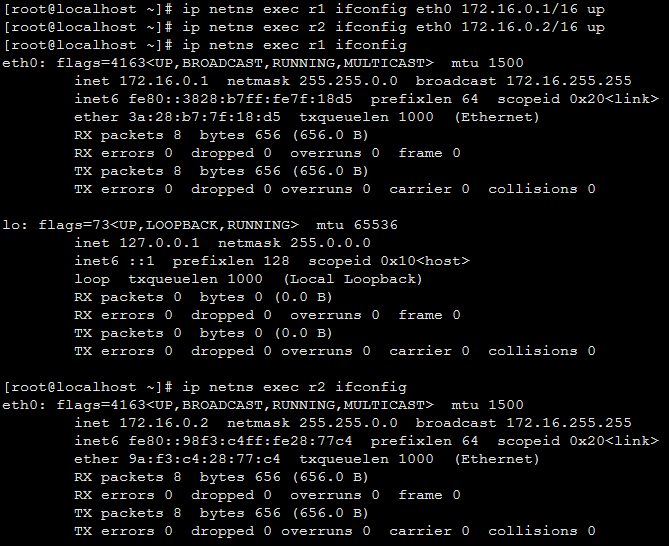

配置IP地址：

测试联通性：

此时，两个名称空间的网络可以互相访问。

总结一下：

创建名称空间，就相当于创建了一个虚拟机，其与宿主机以及其他虚拟机是相互隔离的；
宿主机其实也相当于一个名称空间；

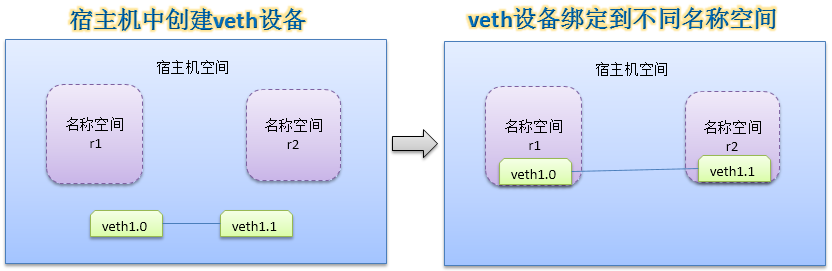

宿主机中创建veth设备，两个虚拟接口属于宿主机，当使用ip命令将其绑定到不同的名称空间时，在宿主机中就看不到了，只能在其所属的名称空间才能看到；
因为veth设备相当于被网线相互连接起来的两个网卡设备，当其绑定到不同的名称空间时。就相当于两个名称空间通过此网卡进行了互联，类似两台主机，各自加了一块网卡，而网卡又通过网络联通了，两台主机即可通信，两个名称空间即可通信。

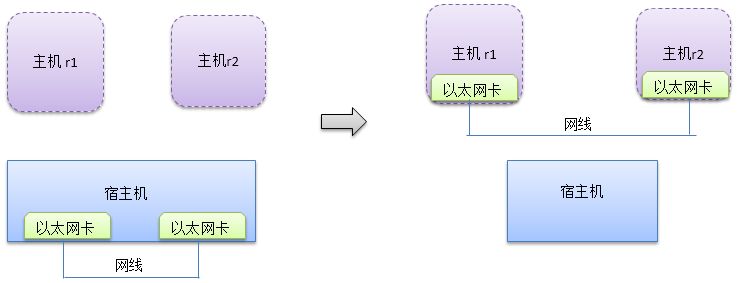

类比：

三台主机是相互独立，相互隔离的。

之所以将命名空间起名为r1，这个r是router的意思，即路由器，因为大部分名称空间的作用，都是类似一台实现路由器功能的虚拟主机，在其上实现网络的隔离（二层隔离），网络的联通（通过路由），提供独立且隔离的dhcp服务，NAT服务等等。

从本质上看，其实网桥设备也算是一个名称空间，不同的网桥之间是相互隔离的，其上连接的虚拟机，即使是同一个网段的IP地址，也无法互相访问，只有用网络连接起来，即创建veth设备，将两个接口分别添加到不同的网桥中，才能实现互通。

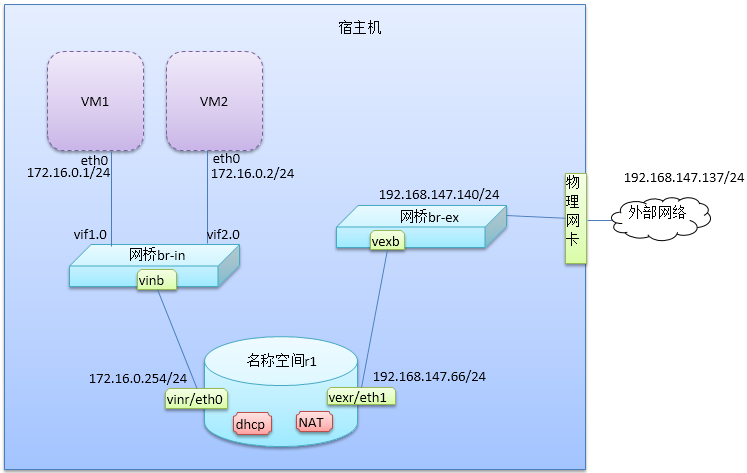

一个组网测试：拓扑图

宿主机中启动两台虚拟机VM1和VM2，其网卡前端名称为eth0，后端名称分别为vif1.0和vif2.0，分别加入网桥br-in中，名称意思：br代表网桥设备，in代表内部用网桥；创建veth设备，一端名vinb，加入到br-in网桥中，另一端vinr/eth0加入到名称空间r1中，名称意思：v代表veth设备，in代表内部连接用，b代表网桥，即加入网桥的一端，r代表router，eth0表示在r1中被重命名为eth0，代表加入名称空间r1的一端。创建第二个veth设备，一端名vexb，加入到br-ex网桥中，另一端vexr加入到名称空间r1中，ex代表访问外部网络的网桥，eth1代表vexr在名称空间中被重命名为eth1。

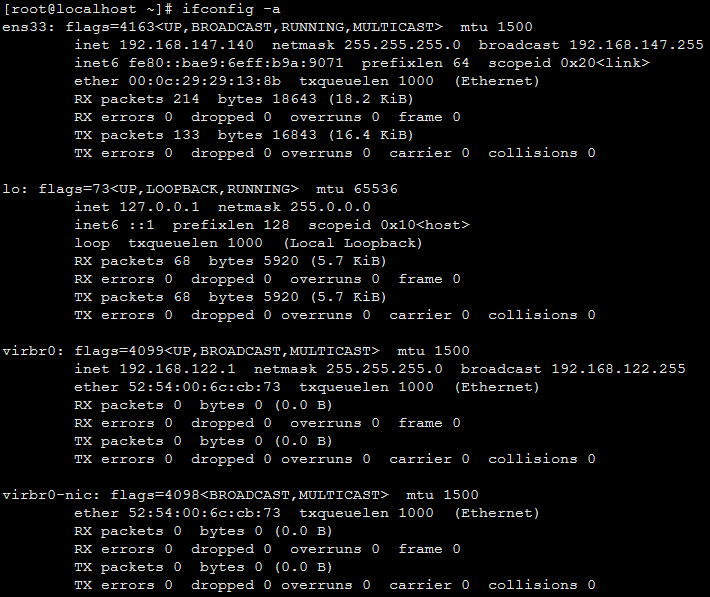

1）当前的网络环境：

2）创建网桥设备br-in和br-ex

brctl addbr br-in
brctl addbr br-ex

ip link set br-in up
ip link set br-ex up

3）创建脚本文件/etc/qemu-ifup，在创建虚拟机时自动将接口加入对应的网桥：

bash 复制代码

#!/bin/bash
#
bridge=br-in

if [ -n "$1" ]; then
    ip link set $1 up
#    ip link set $1 master $bridge
    brctl addif $bridge $1
    [ $? -eq 0 ] && exit || exit 1
else
    echo "Error: no interface specified."
    exit 1
fi

4）创建两台虚拟机VM1和VM2

qemu-kvm -name VM1 -m 128 -smp 1 -drive file=/images/kvm/cirros-0.3.6-x86_64-disk-vm1.img,if=virtio,media=disk -bios /usr/share/qemu-kvm/bios.bin -net nic,macaddr=54:52:00:aa:bb:cc -net tap,ifname=vif1.0 -vnc 192.168.147.140:0
qemu-kvm -name VM2 -m 128 -smp 1 -drive file=/images/kvm/cirros-0.3.6-x86_64-disk-vm2.img,if=virtio,media=disk -bios /usr/share/qemu-kvm/bios.bin -net nic,macaddr=54:52:00:aa:bb:dd -net tap,ifname=vif2.0 -vnc 192.168.147.140:1

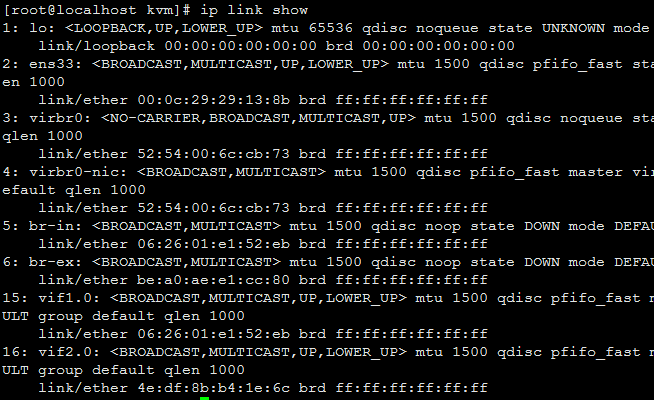

此时，后半段网卡加入网桥br-in：

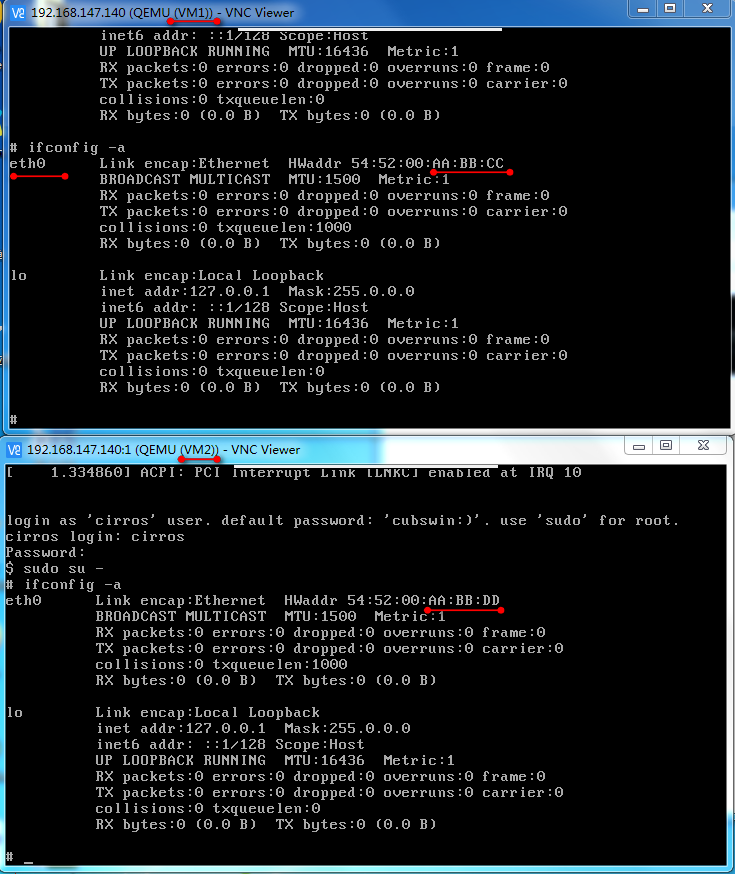

启动的两台虚拟机：

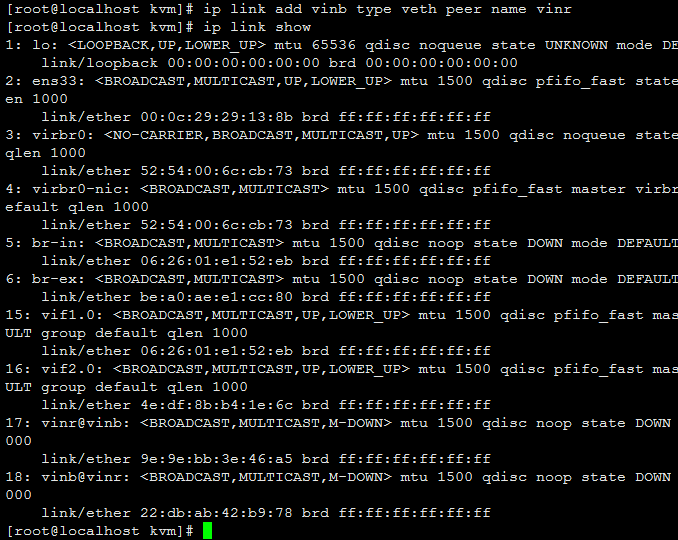

5）添加网络名称空间（路由器）r1，再创建veth设备，接口分别为vinb和vinr

ip netns add r1

ip link add vinb type veth peer name vinr

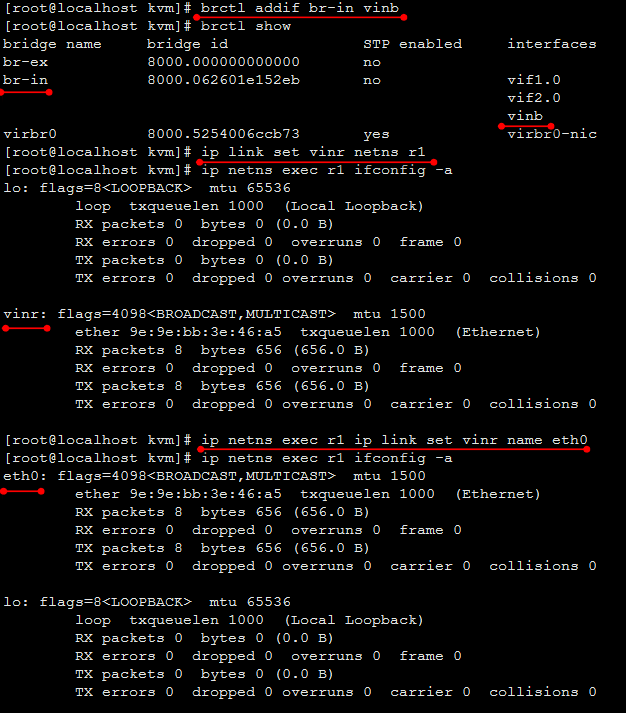

6）将vinb加入br-in网桥，将vinr加入名称空间r1，并重命名为eth0

brctl addif br-in vinb
ip link set vinr netns r1
ip netns exec ip link set vinr name eth0

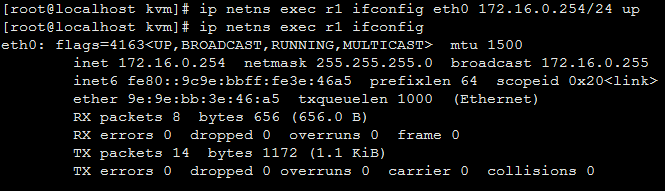

设置eth0地址为172.16.0.254/24

ip netns exec r1 ifconfig eth0 172.16.0.254/24 up

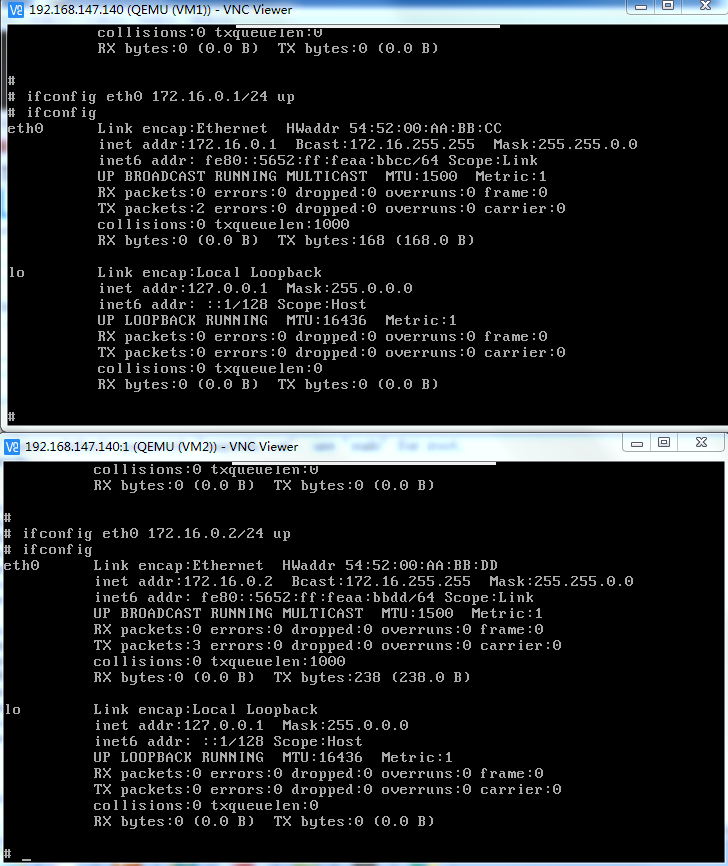

7）配置两台虚拟机的IP，VM1为172.16.0.1/24，VM2为172.16.0.2/24

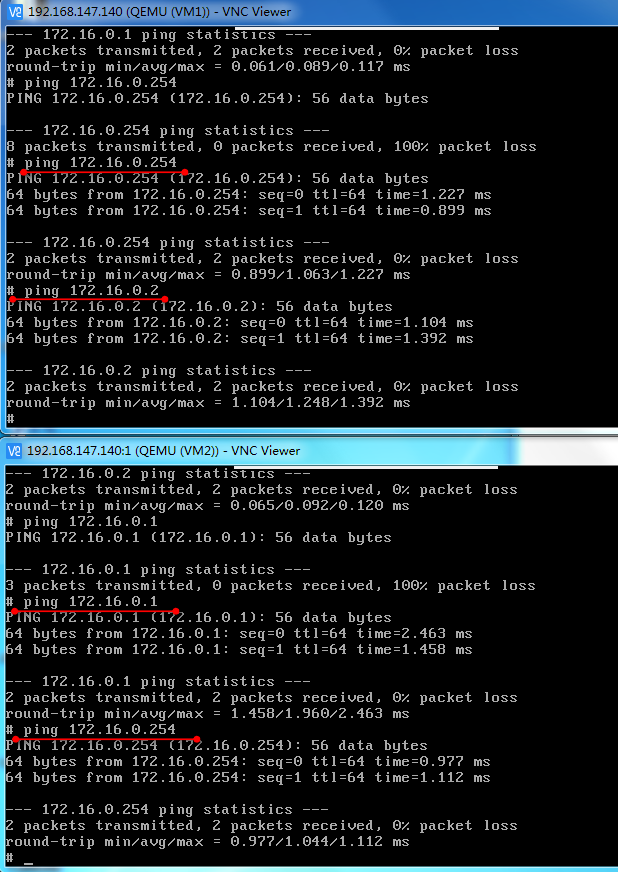

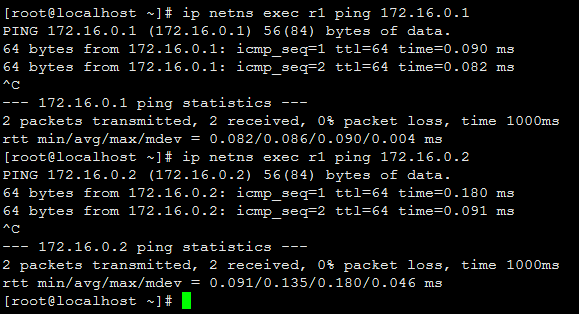

测试连通性：

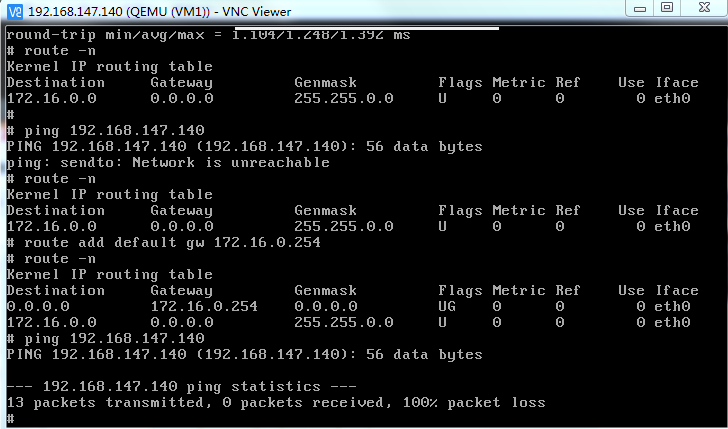

与宿主机之间是不通的：宿主机192.168.147.140

添加路由：route add default gw 172.16.0.254

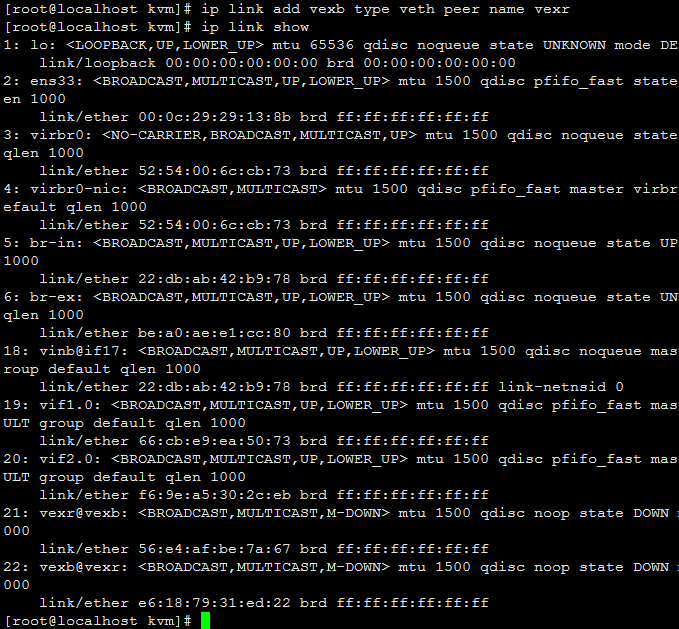

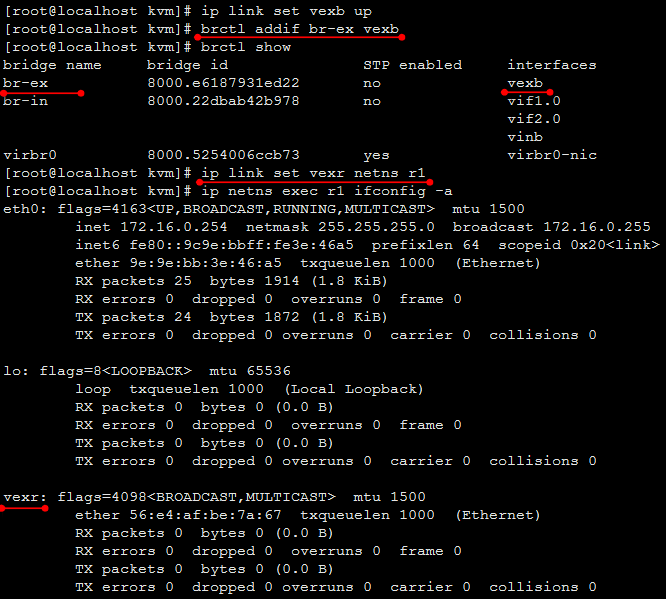

8）再增加一个veth设备，vexb和vexr/eth1

ip link add vexb type veth peer name vexr
ip link set vexb up
brctl addif br-ex vexb
ip link set vexr netns r1

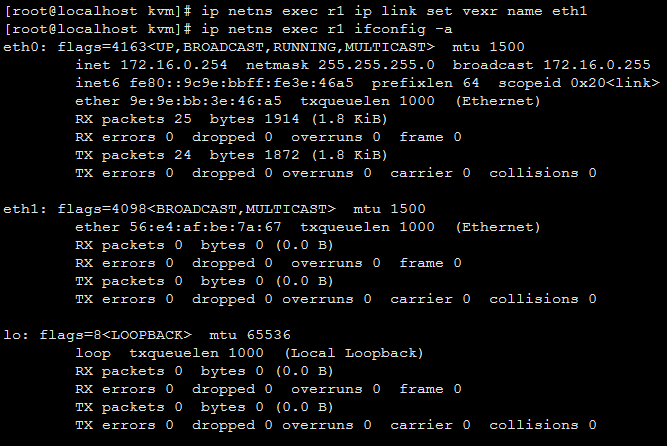

ip netns exec r1 ip link set vexr name eth1

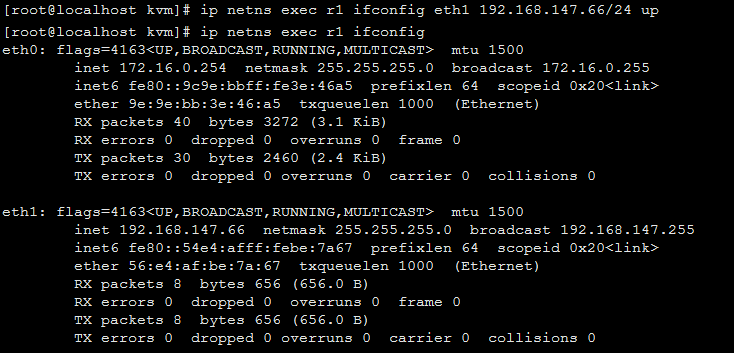

设置eth1地址为192.168.147.66/24，与宿主机在同一网段

此时，虚拟机是可以ping通192.168.147.66的：

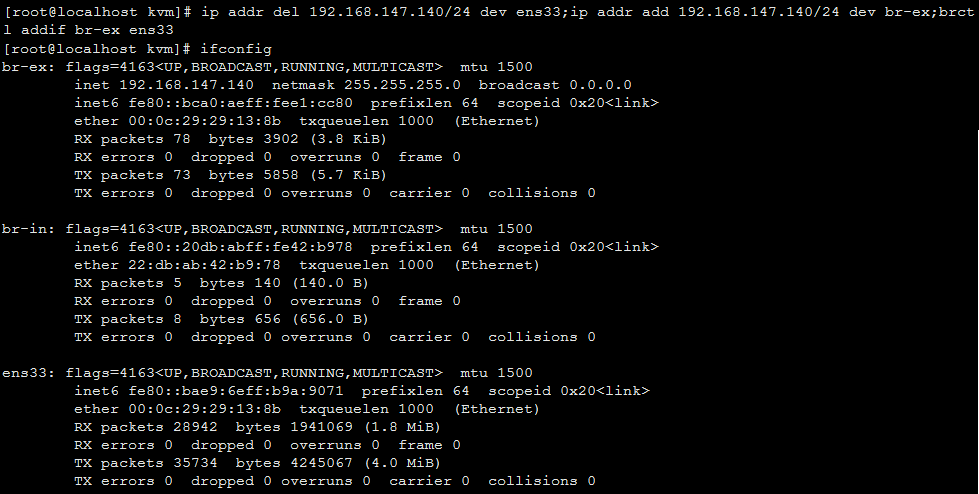

9）将物理网卡桥接到外部网桥br-ex上，同时拆除物理网卡上的地址，将其配置到此网桥上：

ip addr del 192.168.147.140/24 dev ens33;ip addr add 192.168.147.140/24 dev br-ex;brctl addif br-ex ens33;

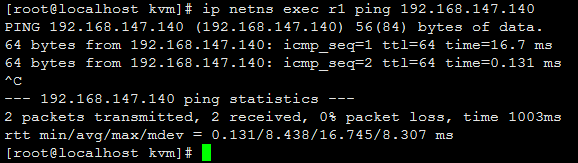

此时，r1中可以ping通192.168.147.140

但是虚拟机无法ping通

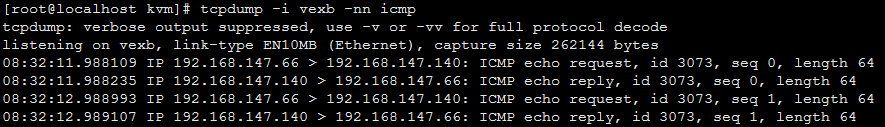

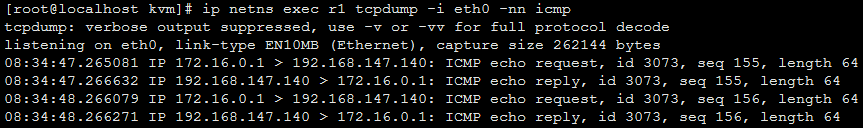

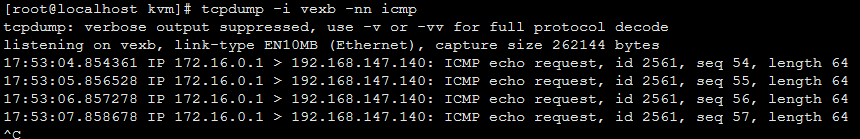

在vexb接口上抓包：

数据包已经到达了147.140，但是宿主机响应包无法返回，因为宿主机上没有相应的路由

10）最好的解决方法是在eth1上做SNAT：

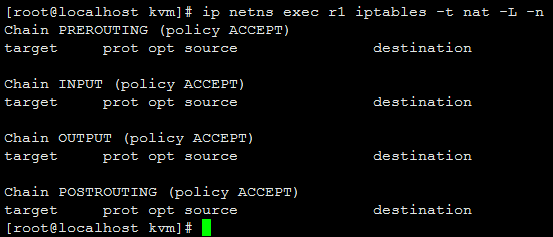

先看一看名称空间r1中的NAT情况：是空表

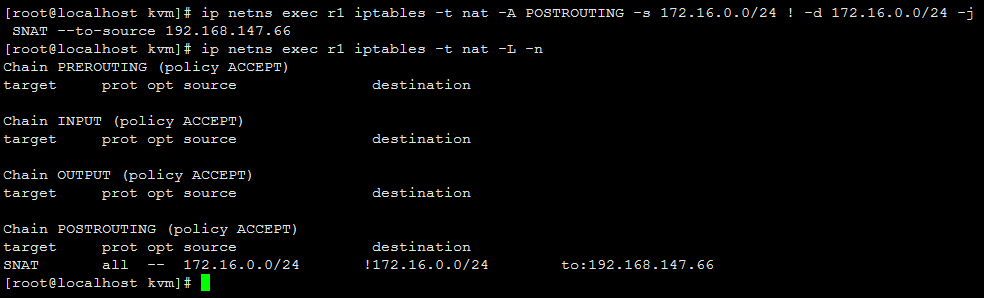

添加SNAT：

ip netns exec r1 iptables -t nat -A POSTROUTING -s 172.16.0.0/24 ! -d 172.16.0.0/24 -j SNAT --to-source 192.168.147.66

此时，在VM1上ping宿主机147.140，已经互通了。

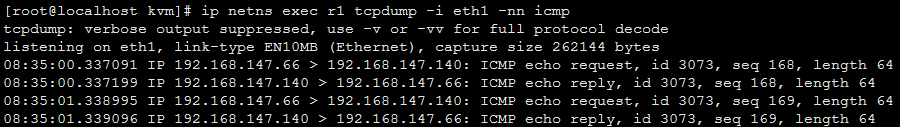

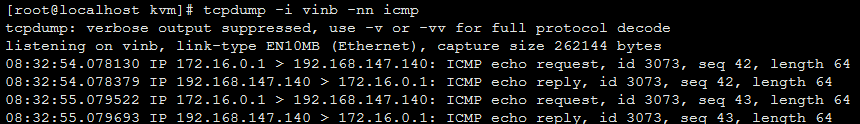

在不同的接口上抓包：能看到不同的源地址

ping其他主机也是通的：

11）在名称空间r1中运行dhcp，为虚拟机分配IP：

使用dnsmasq软件：

ip netns exec r1 dnsmasq --interface=eth0 --bind-interfaces --dhcp-range=172.16.0.50,172.16.0.58,12h --dhcp-option=3,172.16.0.254

在cirros中，使用cirros-dhcpc取代udhcpc

dhcp服务就为r1名称空间的eth0接口所在网络分配IP。

关于dnsmasq的简单用法：

dnsmasq \
--interface=eth0 \
--bind-interfaces \
--dhcp-range=192.168.1.50,192.168.1.150,12h \
--dhcp-option=3,192.168.1.1 \
--dhcp-option=6,192.168.1.1 \
--log-queries

参数详细解析

--interface=eth0 ：指定 dnsmasq 仅在 eth0 网络接口上监听 DNS 和 DHCP 请求。

--bind-interfaces ：重要安全选项。强制 dnsmasq 绑定到指定接口的具体 IP，而不是监听所有接口（0.0.0.0）。这能防止服务意外暴露在公网或其他不安全的网络平面上。

--dhcp-range=192.168.1.50,192.168.1.150,12h ：启用 DHCP 服务。

地址池范围：192.168.1.50 到 192.168.1.150。

租期时间：12h（12小时）。注意：请根据你实际的网络规划修改 IP 段。

--dhcp-option=3,192.168.1.1 ：配置默认路由（网关）。

DHCP 选项 3 代表路由器/网关地址。

192.168.1.1 应替换为你局域网中实际的路由器或网关 IP 地址（通常是运行 dnsmasq 的那台机器在该网段的 IP，或者上游路由器的 IP）。

--dhcp-option=6,192.168.1.1 ：配置 DNS 服务器地址。

DHCP 选项 6 代表 DNS 服务器。这里设置为 dnsmasq 本机 IP，以便客户端通过 dnsmasq 进行域名解析和缓存。

--log-queries (可选) ：开启查询日志，方便调试，查看是否有客户端成功获取 IP 和发起 DNS 请求。日志通常输出到 /var/log/syslog 或 /var/log/messages。
