【非标自动化】2、认识元器件（直线模组）

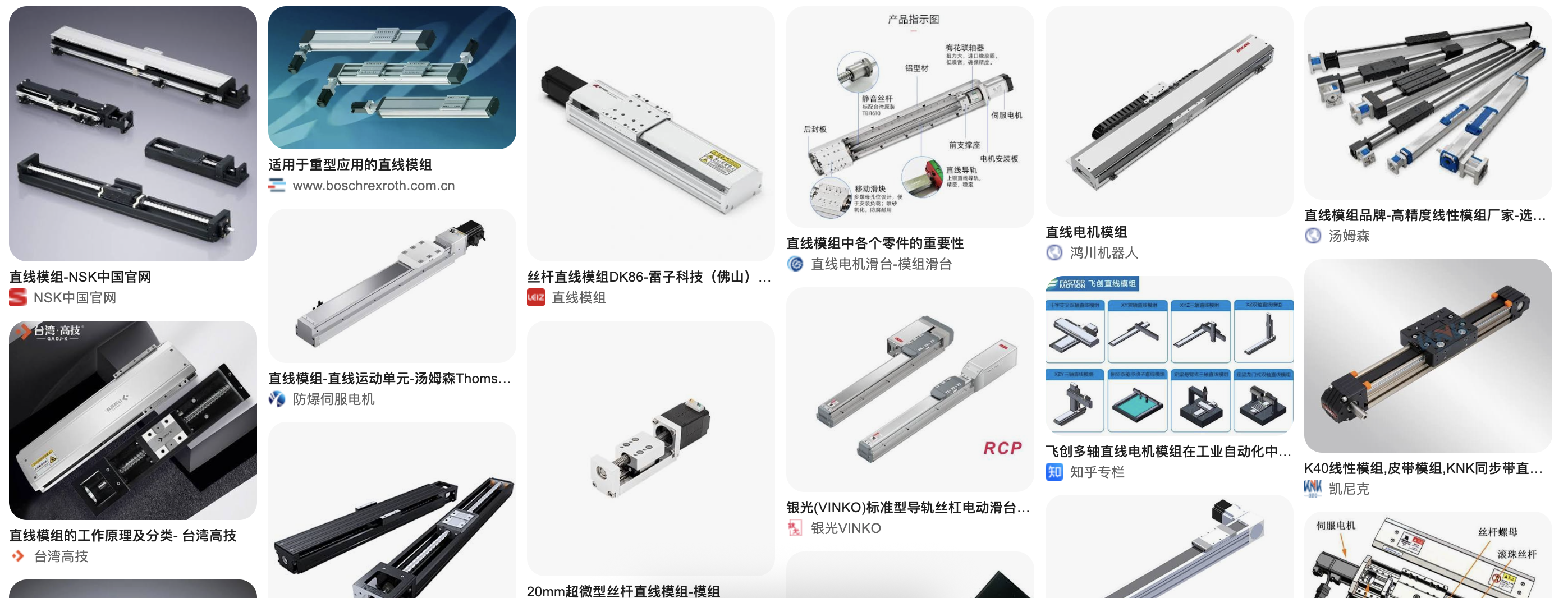

直线模组

直线模组是非标自动化设备中非常常见的直线运动机构，也常被称为：

直线滑台
单轴机械手
电动滑台
线性模组
线性滑台
直线运动模组

它通常由以下部分组成：

复制代码

电机
+ 联轴器或同步带
+ 滚珠丝杆或同步带传动
+ 直线导轨
+ 滑块
+ 铝型材或钢制底座
+ 原点、正限位、负限位传感器

它的核心作用是：

把电机的旋转运动转换为滑块的直线运动，同时由导轨承担负载、提供导向。

典型控制链路为：

复制代码

PLC或运动控制器
        ↓
伺服驱动器或步进驱动器
        ↓
伺服电机或步进电机
        ↓
滚珠丝杆或同步带
        ↓
模组滑块直线移动
        ↓
带动夹爪、相机、点胶头或工件运动

一、直线模组在设备中的作用是什么

直线模组主要用于让一个部件沿固定直线方向运动，并且能够控制：

移动距离
移动速度
加速度和减速度
停止位置
往返次数
多个目标位置
定位精度

常见用途包括：

搬运工件
相机移动
点胶头移动
焊枪移动
锁螺丝机构移动
测量探头移动
定长送料
推料和取料
龙门机械手
三轴运动平台
视觉检测平台
激光打标、切割和扫描机构

例如一个搬运机构：

复制代码

PLC发出移动到取料位命令
→ 驱动器控制电机旋转
→ 丝杆带动滑块移动
→ 滑块到达取料位置
→ 气动夹爪夹住工件
→ 模组移动到放料位置
→ 夹爪松开工件

二、直线模组的输入是什么，输出是什么

1. 输入

从整个系统角度看，直线模组的输入包括两部分。

电气输入

电气输入进入驱动器，包括：

主回路电源
使能信号
运动指令
位置指令
速度指令
方向信号
原点回归命令
报警复位信号

常见控制形式：

复制代码

脉冲 + 方向
总线通信
开关量位置选择
内部位置表控制

机械输入

模组还会承受：

负载重量
负载惯量
水平或垂直方向重力
加减速惯性力
外部推力
偏心负载
弯矩
冲击负载

这些机械条件直接决定模组的规格。

2. 输出

直线模组输出的是：

直线位移
直线速度
加速度
推力
定位结果
滑块上的承载能力

例如：

复制代码

输入：
目标位置500mm
目标速度300mm/s

输出：
滑块移动到500mm位置

三、直线模组由哪些部分组成

1. 电机

常见电机：

步进电机
闭环步进电机
伺服电机

中低速、简单定位、成本敏感时，可以使用步进电机。

高速、高精度、高加速度或负载变化较大时，通常使用伺服电机。

2. 驱动器

电机不能直接由PLC驱动，通常需要：

复制代码

步进电机 → 步进驱动器
伺服电机 → 伺服驱动器

驱动器负责：

接收PLC运动命令
控制电机电流
控制位置、速度和转矩
检测报警
处理编码器反馈

3. 传动机构

最常见的两种是：

复制代码

滚珠丝杆传动
同步带传动

此外还有：

齿轮齿条
直线电机
梯形丝杆

4. 直线导轨

直线导轨负责：

承受负载重量
承受侧向力
承受一定弯矩
限制滑块只能直线运动
保证运动精度和刚性

这是直线模组与普通电动缸的重要区别之一。

5. 滑块或工作台

滑块是对外安装负载的部件，例如安装：

气动夹爪
相机
点胶阀
焊枪
电动缸
另一根直线模组
工件夹具

6. 本体型材

直线模组的底座通常采用：

铝合金型材
钢制底座
铸铁底座

它负责支撑：

导轨
丝杆或同步带
电机
轴承座
滑块

底座刚性会直接影响模组的：

精度
振动
承载能力
使用寿命

7. 原点和限位传感器

通常配置：

复制代码

原点传感器
正限位传感器
负限位传感器

作用分别是：

建立坐标零点
防止正方向超程
防止负方向超程

四、直线模组使用什么电压和电流

直线模组的机械本体不直接使用电压和电流。

需要看配套的电机和驱动器。

1. 步进模组

常见驱动器电源：

复制代码

DC 24V
DC 36V
DC 48V
DC 60V
AC 220V

电机通常按额定相电流标注，例如：

复制代码

2.0A/相
3.0A/相
4.2A/相

2. 伺服模组

常见驱动器主电源：

复制代码

单相AC 220V
三相AC 220V
三相AC 380V

数字输入输出常见：

复制代码

DC 24V

带制动器的伺服电机制动器也常使用DC 24V，但必须以具体型号为准。

3. 原点和限位传感器

常见供电：

复制代码

DC 24V

其输出可能是：

PNP
NPN
两线制开关量
机械触点

五、PLC怎样与直线模组连接

PLC通常不是直接接到模组的丝杆、导轨或电机，而是通过驱动器控制。

典型连接关系：

复制代码

PLC运动指令
→ 伺服或步进驱动器
→ 电机
→ 丝杆或同步带
→ 模组滑块

反馈关系：

复制代码

原点传感器
正限位传感器
负限位传感器
驱动器报警
定位完成
→ PLC输入

1. 脉冲控制

常见信号：

复制代码

PUL：脉冲
DIR：方向
ENA或SON：使能

控制关系：

复制代码

脉冲数量决定移动距离
脉冲频率决定移动速度
方向信号决定运动方向

例如：

复制代码

电机每圈需要10000个指令脉冲
丝杆导程为10mm

PLC输出100000个脉冲
→ 电机转10圈
→ 滑块理论移动100mm

2. 总线控制

PLC通过通信控制驱动器，例如：

EtherCAT
PROFINET
CANopen
EtherNet/IP
CC-Link IE
厂家专用运动总线

PLC可以下发：

目标位置
目标速度
加速度
减速度
转矩限制
回零命令
停止命令

也可以读取：

实际位置
实际速度
驱动器状态
定位完成
报警代码
实际转矩

3. 一体式直线模组

部分模组集成了：

复制代码

电机
+ 驱动器
+ 控制器
+ 编码器

PLC可能只需要给出：

启动
停止
位置编号
原点回归
通信命令

这种模组接线简单，但更换和兼容通常依赖原厂家。

六、直线模组是PNP还是NPN，是源型还是漏型

直线模组的机械本体没有PNP、NPN之分。

需要确认PNP、NPN的是：

原点传感器
正负限位传感器
驱动器数字输入
驱动器报警输出
定位完成输出
PLC输入输出接口

例如三线制PNP原点传感器：

复制代码

棕色：+24V
蓝色：0V
黑色：信号

传感器动作
→ 黑线输出接近+24V

三线制NPN传感器：

复制代码

传感器动作
→ 黑线被拉向0V

驱动器脉冲输入还可能采用：

共阳接法
共阴接法
差分信号

因此需要同时确认：

复制代码

PLC高速输出类型
驱动器脉冲输入电压
驱动器接线形式
传感器PNP或NPN类型
PLC输入公共端接法

七、直线模组输出是什么类型

直线模组的主要输出是机械直线运动。

但系统中涉及多种电气信号。

PLC到驱动器

可能是：

开关量
高速脉冲
模拟量
通信数据

传感器到PLC

通常是：

复制代码

开关量

例如：

复制代码

原点到达：ON
正限位触发：ON
负限位触发：ON

驱动器到PLC

可能包括：

准备完成
运行中
定位完成
报警
零速
转矩到达
通信状态

采用总线时，还可以读取连续的实际位置和速度数据。

八、直线模组有哪些常见类型

1. 丝杆直线模组

丝杆模组通常采用：

复制代码

电机
→ 联轴器
→ 滚珠丝杆
→ 丝杆螺母
→ 滑块

它的特点是：

定位精度较高
推力较大
刚性较好
适合中短行程
适合精密定位

常见用途：

点胶
锁螺丝
检测
视觉定位
小型搬运
压装定位

缺点：

行程过长时丝杆容易受到临界转速限制
高速长行程能力不如同步带模组
丝杆需要润滑
成本通常较高

2. 同步带直线模组

同步带模组通常采用：

复制代码

电机
→ 主动同步轮
→ 同步带
→ 滑块

它的特点是：

速度高
行程可以很长
结构相对简单
适合高速搬运
成本通常低于高精度丝杆模组

常见用途：

长距离搬运
上下料
龙门机械手
物流输送
视觉扫描

缺点：

定位精度一般低于高精度滚珠丝杆
同步带存在弹性
负载大时可能伸长
长期使用后需要检查张力
可能出现跳齿或打滑

3. 齿轮齿条模组

结构：

复制代码

电机
→ 减速机
→ 齿轮
→ 齿条
→ 滑块或龙门

特点：

适合超长行程
速度较高
承载能力较强
可通过齿条拼接延长行程

常用于：

大型龙门
激光切割
搬运机械手
大型加工设备

缺点：

背隙控制比较重要
精度受齿轮、齿条加工和安装影响
润滑和防尘要求较高

4. 直线电机模组

直线电机不需要丝杆、同步带或齿条，直接产生直线推力。

特点：

速度高
加速度高
无机械传动背隙
响应快
精度高

缺点：

成本高
发热明显
对编码器和控制系统要求高
断电后没有自锁
磁场和防护需要特别考虑

常用于：

高速贴片
半导体设备
高速视觉平台
精密测量设备

九、直线模组的重要选型参数

1. 有效行程

有效行程是滑块实际可以安全使用的移动距离。

例如：

复制代码

有效行程：500mm

不一定代表模组总长度只有500mm。

模组总长度还包括：

滑块长度
轴承座
电机安装空间
两端安全余量
传感器位置

通常：

复制代码

模组总长度 > 有效行程

2. 最大速度

单位一般是：

复制代码

mm/s

例如：

复制代码

丝杆模组最大速度：500mm/s
同步带模组最大速度：1500mm/s

实际速度受到以下因素限制：

电机最高转速
丝杆导程
丝杆临界转速
同步带性能
负载重量
行程长度
加速距离
驱动器能力

不能只看厂家写的最大速度，因为最大速度通常需要在特定负载和行程条件下才能实现。

3. 最大加速度

单位常见：

复制代码

m/s²

加速度越大，惯性力越大：

复制代码

F = m × a

例如负载20kg，加速度5m/s²：

复制代码

惯性力 = 20 × 5
       = 100N

加速度会影响：

电机转矩
丝杆推力
同步带拉力
滑块负载
机械振动
停止时间

4. 水平负载和垂直负载

同一个模组水平安装和垂直安装时，允许负载往往不同。

水平安装时，电机主要克服：

摩擦力
加速惯性力

垂直安装时，还要克服：

复制代码

负载重力

垂直轴运动时：

复制代码

向上加速：
电机既要克服重力，又要提供加速力

向下减速：
电机需要控制负载下坠并吸收再生能量

因此垂直安装通常需要：

更大电机
带制动器
伺服驱动器
制动电阻
防坠措施

5. 负载重量

不能只看"滑块能放多少公斤"。

还要考虑：

安装方向
负载重心
运动速度
加速度
滑块数量
使用寿命
偏心距离

相同重量放置位置不同，对模组的负担可能完全不同。

6. 容许弯矩

直线模组的负载经常不是正好压在滑块中心上，而是存在偏心。

厂家通常给出：

俯仰方向弯矩
偏摆方向弯矩
滚转方向弯矩

也可能标记为：

复制代码

MP
MY
MR

不同厂家的符号定义可能不同，要查看产品说明书。

弯矩基本关系：

复制代码

M = F × L

其中：

M：弯矩
F：负载力
L：负载重心到滑块的距离

例如负载重力100N，距离滑块中心0.3m：

复制代码

M = 100 × 0.3
  = 30N·m

因此：

10kg负载直接放在滑块中心，与10kg负载伸出去300mm，不能认为是相同工况。

7. 滑块数量

有些模组使用一个滑块，有些使用两个滑块。

双滑块可以：

提高承载能力
提高抗弯矩能力
提高机构稳定性
支撑较大的安装板

但两个滑块间距也会影响承载能力和有效行程。

8. 重复定位精度

重复定位精度表示模组多次运行到同一目标位置时，停止位置之间的离散程度。

例如：

复制代码

重复定位精度：±0.02mm

它不代表实际位置与理论坐标的误差一定只有±0.02mm。

9. 定位精度

定位精度会受到：

丝杆导程误差
同步带弹性
机械背隙
编码器精度
导轨直线度
底座变形
温度变化
安装基准误差

影响。

需要区分：

复制代码

指令分辨率
重复定位精度
绝对定位精度

例如PLC计算出一个脉冲对应0.001mm，只能说明指令分辨率很高，不能说明机械实际定位精度就是0.001mm。

10. 丝杆导程

丝杆导程是丝杆转一圈时滑块移动的距离。

例如：

复制代码

导程5mm
→ 电机转1圈，滑块移动5mm

导程20mm
→ 电机转1圈，滑块移动20mm

小导程：

推力较大
分辨率较高
速度较低

大导程：

速度较高
推力相对较小
每圈移动距离较大

11. 同步带宽度和齿形

同步带模组需要关注：

同步带宽度
齿距
齿形
拉伸强度
钢丝或纤维芯材
允许张力
同步轮齿数

同步带过窄，可能造成：

承载能力不足
弹性变形较大
寿命下降
加速时跳齿

12. 驱动电机功率

常见伺服电机功率：

复制代码

100W
200W
400W
750W
1kW

常见步进机座：

复制代码

42步进
57步进
60步进
86步进

电机选型要结合：

负载重量
负载惯量
速度
加速度
丝杆导程
摩擦阻力
安装方向
工作周期

13. 制动器

垂直安装时，通常需要带抱闸电机。

典型逻辑：

复制代码

抱闸通电
→ 松开

抱闸断电
→ 抱住电机轴

抱闸主要用于断电保持，不应频繁在高速运动中直接抱闸停止。

14. 工作周期

需要确认：

每分钟往返次数
单次运动距离
单次运动时间
停止时间
连续运行时间
每天运行小时数

高速频繁往复会增加：

电机温升
驱动器负载
丝杆磨损
导轨磨损
同步带疲劳
电缆拖链次数

15. 安装精度

模组安装面需要满足厂家要求，例如：

平面度
直线度
基准边平行度
紧固顺序
螺栓扭矩

安装面不平可能把模组底座强行拉弯，导致：

滑块阻力变大
导轨寿命下降
定位误差增大
电机电流增加
运行异响

16. 防护形式

常见结构：

开放式
半封闭式
全封闭式
钢带防护式
风琴罩防护式

环境中有以下物质时需要重点考虑防护：

粉尘
金属切屑
木屑
液体
油雾
焊渣
胶水

丝杆和导轨进入异物后，可能快速磨损或卡死。

十、直线模组正常工作时是什么状态

正常运行通常表现为：

驱动器无报警
原点和限位信号正常
滑块启动平稳
加减速平稳
运行无明显卡顿
速度与设定基本一致
定位完成信号正常
往返位置重复性稳定
电机电流和转矩处于合理范围
丝杆或同步带没有异常声音
导轨润滑正常
电机和轴承座温升稳定
负载安装牢固
电缆拖链运行正常

伺服模组中可能观察到：

复制代码

目标位置：500.00mm
实际位置：499.99mm
定位完成：ON
伺服报警：OFF

但驱动器显示电机位置正确，不一定代表外部机械末端也一定正确。

还需要确认：

联轴器没有松动
同步带没有跳齿
负载安装板没有松动
滑块与执行机构连接正常

十一、直线模组故障时会出现什么现象

1. 模组完全不动作

可能原因：

驱动器未上电
驱动器报警
没有使能
PLC没有发出运动命令
正负限位被触发
原点状态异常
脉冲或通信异常
电机制动器未释放
电机动力线断开
机械卡死

2. 电机转，但滑块不移动

丝杆模组可能原因：

联轴器松脱
联轴器断裂
丝杆螺母损坏
丝杆连接松动

同步带模组可能原因：

同步带断裂
同步轮松动
键槽损坏
同步带严重跳齿

3. 滑块移动距离不正确

可能原因：

丝杆导程参数错误
同步轮周长计算错误
减速比错误
电子齿轮设置错误
步进细分错误
PLC脉冲数计算错误
同步带打滑
步进电机失步
联轴器松动

4. 定位不准确

可能原因：

丝杆背隙
同步带弹性
电机失步
联轴器松动
负载板松动
原点重复精度差
减速机背隙
定位完成范围过宽
机械刚性不足
导轨或底座变形

5. 运行中卡顿

可能原因：

导轨缺少润滑
丝杆缺少润滑
导轨进入异物
丝杆进入异物
安装底面不平
两根平行模组不同步
丝杆与导轨不同心
滑块预紧过大
机械负载偏心
电机转矩不足

6. 模组发出异响

可能原因：

丝杆轴承损坏
滚珠丝杆磨损
导轨滚珠异常
同步带过紧
同步带过松
同步带与护罩摩擦
联轴器不同心
电机轴承损坏
拖链或线缆摩擦机构

7. 高速时振动明显

可能原因：

加速度过大
机械刚性不足
负载重心过高
丝杆临界转速过高
同步带振动
伺服增益过高
模组安装面刚性不足
多轴龙门不同步

8. 电机或驱动器过载

可能原因：

负载过重
加速度太大
导轨卡滞
丝杆缺油
垂直负载过大
制动器未释放
安装不同心
电机选型偏小
滑块承受过大弯矩

9. 经常撞限位

可能原因：

软件限位设置错误
回零方向错误
原点位置设置不合理
减速距离不足
位置坐标丢失
限位传感器损坏
驱动器没有及时停止
实际速度过高

10. 回原点不稳定

可能原因：

原点传感器松动
传感器重复精度差
回零速度过高
回零方式设置错误
原点挡片安装不牢
传感器受干扰
步进系统失步
伺服Z相信号参数错误

十二、如何通过万用表、PLC和驱动器定位故障

第一步：查看PLC运动状态

检查：

是否发出运动命令
目标位置是否正确
目标速度是否正确
轴是否已使能
是否完成回原点
正负限位是否触发
是否存在运动互锁
运动指令是否忙碌或报错

如果PLC运动指令没有真正执行，问题还没有到模组本体。

第二步：查看驱动器状态

检查：

驱动器是否上电
是否准备完成
是否使能
是否报警
目标位置是否变化
实际位置是否变化
实际电流或转矩是否异常
是否收到脉冲或通信指令

出现报警时应先记录报警代码。

第三步：检查原点和限位信号

在PLC输入监控中观察：

复制代码

原点
正限位
负限位

手动移动或触发传感器，输入状态应随之变化。

如果传感器指示灯亮，但PLC输入没有变化，应检查：

PNP、NPN是否匹配
PLC输入公共端
端子排接线
传感器信号线
PLC输入模块

第四步：测量传感器电压

三线制传感器常见：

复制代码

棕线对蓝线：约DC24V
黑线对蓝线：动作前后电压发生变化

PNP传感器动作时，黑线对0V通常接近24V。

NPN传感器需要结合负载和PLC公共端判断。

第五步：检查使能和制动器

垂直模组不动作时，应检查：

伺服或步进使能是否有效
制动器是否获得额定电压
制动器继电器是否动作
制动器是否机械卡死

如果电机输出转矩很高但滑块不动，应首先怀疑：

制动器没有释放
机械机构卡死
丝杆或导轨异常

第六步：检查脉冲或通信

脉冲控制时，普通万用表无法准确观察高速脉冲，可以使用：

驱动器指令脉冲监控
PLC高速输出监控
示波器
低速脉冲测试

总线控制时应检查：

通信状态
控制字
状态字
目标位置
实际位置
驱动器节点状态
总线报警

第七步：空载测试

拆除或减轻滑块上的外部负载，再进行测试。

空载正常

问题可能在：

外部负载过重
负载安装偏心
负载板变形
外部线缆拖拽
多机构干涉
加速度设置过高

空载仍异常

问题可能在：

模组内部导轨
丝杆
同步带
轴承
联轴器
电机
驱动器

第八步：手动检查机械阻力

断电并确认安全后，根据模组结构检查：

滑块能否平稳移动
不同位置阻力是否相同
是否存在明显卡点
同步带张力是否正常
丝杆是否缺少润滑
导轨是否有异物

带制动器或自锁机构时，不能强行推动。

第九步：检查位置误差来源

位置不准时，按照以下顺序检查：

复制代码

PLC目标位置
→ 电子齿轮或步进细分
→ 电机实际位置
→ 丝杆导程或同步轮参数
→ 联轴器或同步带
→ 滑块位置
→ 负载安装板
→ 最终执行机构

如果伺服驱动器实际位置准确，但负载实际位置错误，通常是机械连接问题。

十三、直线模组安装位置和机械结构有什么要求

1. 安装面必须平整且刚性足够

模组不能简单用几颗螺丝强行锁在不平的钢板上。

安装面变形会导致：

模组底座弯曲
导轨变形
滑块阻力增大
定位精度下降
导轨寿命下降
电机负载上升

2. 负载重心尽量靠近滑块

负载重心越高、距离滑块越远，产生的弯矩越大。

应尽量做到：

复制代码

负载重心
靠近滑块中心

需要伸出较长悬臂时，应：

增加第二个滑块
增大滑块间距
使用更宽模组
增加外部支撑
重新核算容许弯矩

3. 单根模组不能承受无限大的弯矩

例如相机安装在一根很长的横臂末端，即使相机本身不重，也可能形成较大弯矩。

因此选型时不能只问：

复制代码

负载多少公斤？

还必须问：

复制代码

负载重心距离滑块多远？

4. 两根平行模组必须注意同步

大型平台可能由两根模组共同支撑。

常见方案包括：

一台电机通过传动轴同步驱动两根模组
两台伺服电机做龙门同步控制

如果两侧不同步，可能造成：

横梁倾斜
导轨卡死
模组过载
机械结构扭曲
伺服跟随误差报警

5. 多轴组合要考虑下层轴的总负载

例如XYZ三轴模组：

复制代码

X轴承受：
Y轴模组
+ Z轴模组
+ 电机
+ 夹具
+ 工件
+ 电缆拖链

不能只按工件重量选择X轴。

越靠下的轴，通常承受的总重量越大。

6. 垂直安装要防止下坠

垂直轴应考虑：

带制动器电机
配重
平衡气缸
防坠器
机械锁
安全制动装置

不能只依靠电机使能时的保持力。

7. 电缆和气管要使用拖链

安装在滑块上的部件可能还需要：

电源线
编码器线
相机线
网线
气管
真空管

需要使用拖链并保证：

弯曲半径合理
电缆具有拖链性能
线缆不被拉紧
气管不被折弯
动力线与信号线适当分开

8. 原点和限位位置要留减速距离

高速模组不能等滑块已经接近机械极限时才触发限位。

需要保证：

复制代码

触发限位后
仍有足够距离完成减速停止

必要时设置：

软件减速区
软件限位
硬件限位
机械缓冲器
机械止挡

9. 模组不能随意作为结构梁使用

部分铝型材模组刚性有限。

如果跨距过长而没有中间支撑，可能产生：

底座下挠
导轨变形
定位误差
振动
寿命下降

长行程模组要根据厂家要求设置支撑点。

10. 必须考虑润滑维护

滚珠丝杆和直线导轨通常需要定期润滑。

应保证：

润滑口可接近
防护罩可拆卸
模组可以清理异物
电机和联轴器可以更换
同步带张力可以调整

十四、为什么直线模组有很多型号

一个直线模组型号可能同时包含：

复制代码

模组宽度
+ 传动方式
+ 有效行程
+ 丝杆直径
+ 丝杆导程
+ 导轨规格
+ 滑块数量
+ 电机安装方向
+ 电机型号
+ 是否带制动器
+ 原点和限位类型
+ 防护结构
+ 精度等级

例如同样是500mm行程，可能有：

复制代码

丝杆模组，导程5mm，高推力、低速度

丝杆模组，导程20mm，高速度、推力较小

同步带模组，高速、长行程

重载钢制模组，大弯矩、高刚性

它们不能只根据行程进行替换。

十五、直线模组与电动缸有什么区别

两者都能把电机旋转转化为直线运动，但机械结构和承载方式不同。

电动缸

通常采用：

复制代码

推杆伸出、缩回

特点：

外形类似气缸
主要输出轴向推力
适合压装、顶升、夹紧
对侧向力比较敏感
负载通常需要外部导向

直线模组

通常采用：

复制代码

滑块沿导轨移动

特点：

自带直线导轨
滑块可以直接安装负载
能承受一定侧向力和弯矩
适合搬运、定位和平台运动
容易组成XY、XYZ多轴系统

可以概括为：

复制代码

电动缸：
重点是提供轴向推拉力

直线模组：
重点是提供带导向和承载能力的直线移动平台

十六、直线模组与气缸有什么区别

气缸

适合：

两点往复
高速简单动作
精度要求不高
成本敏感场景

优点：

成本较低
动作快
结构简单
抗过载能力较好

缺点：

多位置控制困难
速度稳定性一般
定位精度低
需要压缩空气

直线模组

适合：

多位置定位
精确移动
速度和加速度可编程
需要承载和导向的运动

优点：

位置可控
速度可控
多位置可编程
可形成多轴平台

缺点：

成本较高
控制更复杂
需要维护导轨和传动部件
对冲击和安装精度更敏感

十七、直线模组与电机的关系

直线模组不是一种电机。

它是一套机械运动机构，电机只是其中的动力源。

可以理解为：

复制代码

伺服电机或步进电机
负责提供旋转动力

丝杆或同步带
负责把旋转运动转换成直线运动

直线导轨和滑块
负责承载和导向

传感器
负责建立原点和限制行程

因此同一款机械模组，可能配置：

步进电机
闭环步进电机
伺服电机
不同品牌的电机和驱动器

十八、PLC控制直线模组时应考虑什么

完整程序不能只写：

复制代码

移动到500mm

还需要考虑：

驱动器是否准备完成
电机是否使能
是否已经回原点
当前坐标是否可信
目标位置是否在允许范围内
正负限位是否正常
目标速度是否合理
加减速度是否合理
垂直轴抱闸时序
运动是否超时
定位完成是否有效
驱动器是否报警
多轴是否可能碰撞
急停后位置如何处理
断电后是否需要重新回原点

典型运动流程：

复制代码

设备无报警
且安全条件满足
且模组已经回原点
→ 设置目标位置
→ 设置目标速度和加减速度
→ 启动运动
→ 监控实际位置和限位
→ 等待运动完成
→ 判断定位完成
→ 进入下一工序

如果运动超时：

复制代码

停止轴运动
→ 读取驱动器状态
→ 记录实际位置
→ 检查限位和机械负载
→ 报警"直线模组运动超时"

十九、认识直线模组时最关键的思路

看到设备中的直线模组时，不应只记录：

复制代码

它用来让夹爪左右移动

还应固定问：

复制代码

它是丝杆模组、同步带模组，还是直线电机模组？
有效行程是多少？
总长度是多少？
水平安装还是垂直安装？
负载重量是多少？
负载重心距离滑块多远？
三个方向的容许弯矩是多少？
使用一个滑块还是两个滑块？
最大速度是多少？
最大加速度是多少？
重复定位精度是多少？
绝对定位精度是多少？
丝杆直径和导程是多少？
同步带宽度和齿形是什么？
使用步进电机还是伺服电机？
电机功率和额定转矩是多少？
垂直轴是否带制动器？
PLC通过脉冲还是总线控制？
驱动器数字接口是PNP还是NPN？
原点、正限位、负限位安装在哪里？
软件限位设置在哪里？
一个脉冲或一个位置单位对应多少毫米？
模组安装面的平面度要求是多少？
是否需要拖链？
导轨和丝杆的润滑周期是多少？
环境中是否存在粉尘、切屑或液体？

完整控制链路通常是：

复制代码

PLC或运动控制器
→ 脉冲或总线位置指令
→ 步进或伺服驱动器
→ 步进或伺服电机
→ 丝杆、同步带或齿轮齿条
→ 直线导轨和滑块
→ 机械负载

反馈和保护链路通常是：

复制代码

原点传感器
正限位
负限位
驱动器报警
定位完成
编码器位置
→ PLC

故障排查时应沿着以下顺序检查：

复制代码

PLC运动命令
→ 驱动器使能和报警
→ 脉冲或总线指令
→ 电机和制动器
→ 联轴器、丝杆或同步带
→ 导轨和滑块
→ 负载安装和重心
→ 原点与限位信号

直线模组出现定位不准、卡顿或过载时，不能只怀疑电机或PLC。问题还可能来自安装底面不平、负载弯矩过大、丝杆缺油、同步带松动、联轴器松脱、导轨进入异物以及多轴机构不同步。
