ELK日志平台架构详解：从Filebeat采集到Elasticsearch检索的企业级日志方案实践

ELK 日志平台架构介绍

1. 文档说明

适合应用对象

运维工程师
开发工程师
系统管理员

文章方向

本文主要介绍 ELK 日志平台的整体架构、核心组件及日志流转过程，帮助读者快速了解 ELK 平台的整体架构及日志流转过程，为后续部署、日志接入及日志查询提供基础认识。

本文仅介绍 ELK 平台架构，不涉及部署安装、日志接入及日志查询，相关内容请参考后续文档。

2. 什么是 ELK

ELK 是一套成熟的开源日志管理解决方案，由 Elasticsearch、Logstash、Kibana 三个核心组件组成。在生产环境中，通常结合 Filebeat 作为轻量级日志采集器，共同构建完整的日志采集、处理、存储和可视化分析平台。

相比传统服务器逐台查看日志的方式，ELK 可以实现日志统一采集、集中存储、快速检索和可视化分析，大幅提升运维排障及日志分析效率，特别是在制造业场景下，例如 MES、WMS、ERP 等业务系统，会产生大量用户访问、SQL 执行、API 调用等日志，ELK 对这类高日志量系统具有较好的适用性。本文也将结合制造业生产环境进行介绍。

目前 ELK 已广泛应用于：

应用系统日志管理
Linux 系统日志管理
Web 服务访问日志
安全审计日志
故障定位与问题分析
多服务器统一日志管理

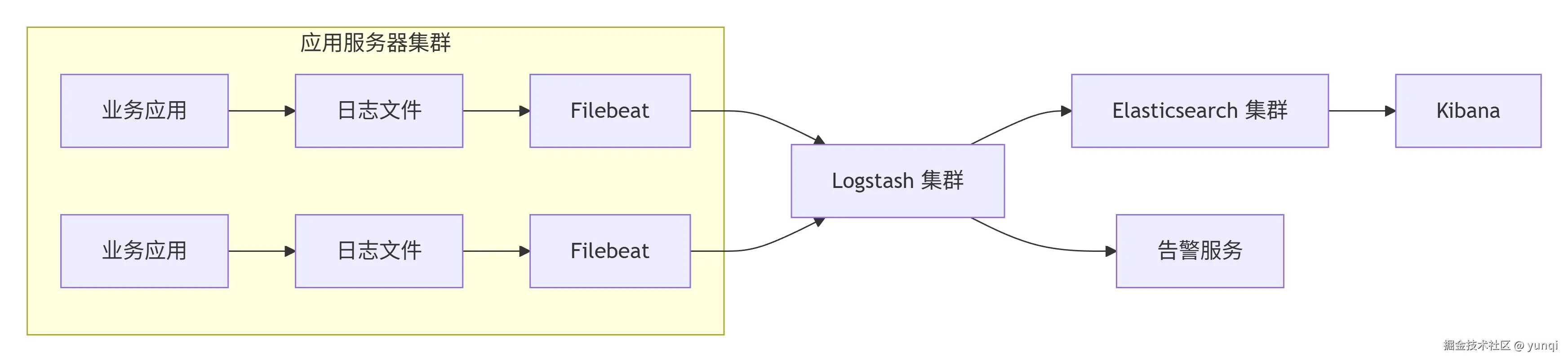

3. ELK 平台整体架构

整个日志平台主要由四个核心组件组成：

Filebeat：负责采集服务器日志
Logstash：负责日志解析、过滤和格式转换
Elasticsearch：负责日志存储及全文检索
Kibana ：负责日志查询及可视化展示

在本平台中，各业务服务器仅负责日志采集，不直接参与日志分析。所有日志统一发送至日志服务器进行集中处理，实现日志统一管理，这样对应的系统运维人员或者是配置管理员以及开发者只需要配置filebeat即可接入elk环境，然后于指定位置进行查询。

各业务服务器通过 Filebeat 将日志发送至日志采集服务器，由 Logstash 统一处理后写入 Elasticsearch。

4. 各组件介绍

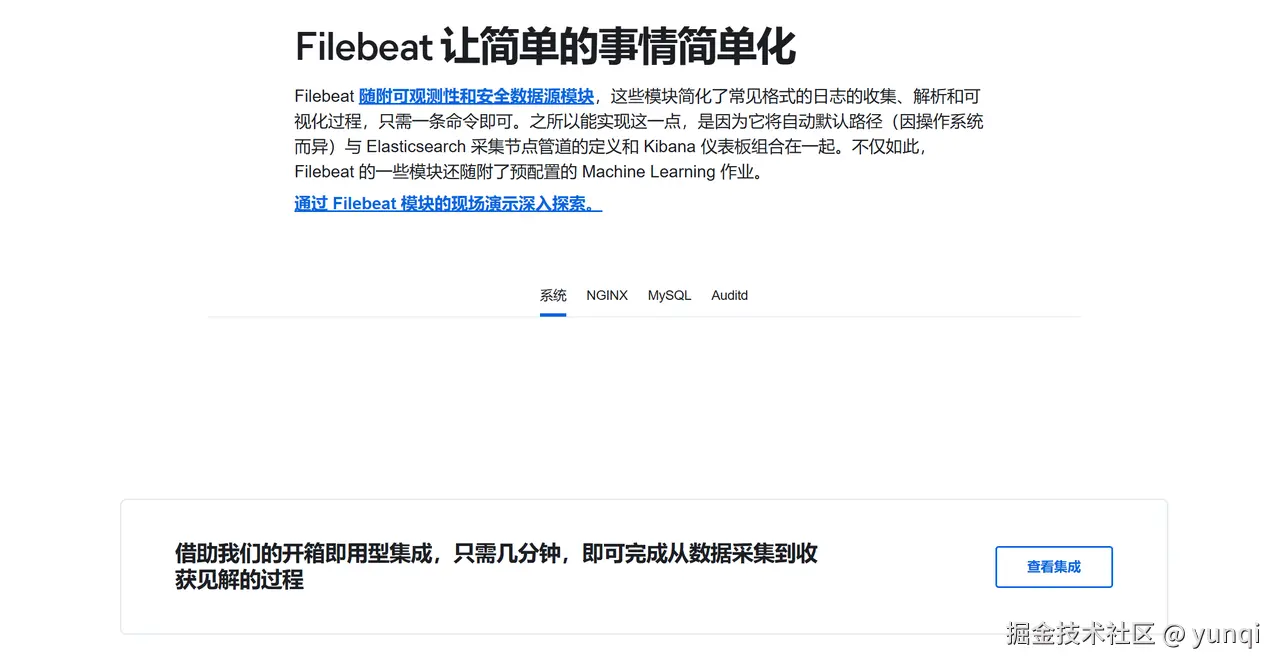

4.1 Filebeat ------ 日志采集

Filebeat 是 Elastic 官方提供的轻量级日志采集工具，负责持续监控指定目录中的日志文件，并实时上传至日志平台。Filebeat 会持续监控日志文件变化，以追加读取（Tail）的方式采集新增日志，并逐条发送到日志平台。由于采用 Go 编写，资源占用较低，非常适合作为日志采集器。

主要特点：

资源占用低
支持断点续传
支持多日志目录采集
支持 Linux、Windows 等多种操作系统
支持模块化配置
可直接对接 Elasticsearch 或 Logstash

在本平台中，所有业务服务器均部署 Filebeat，仅需配置日志路径及上传地址即可完成日志接入，如果有日志等级的采集需求（例如只需要error.warning），即参考之后的配置也可达成。

对于部分仅支持 Syslog 输出的网络设备（如交换机、防火墙等），也可通过 rsyslog 将日志统一转发至固定服务器，再通过filebeat进行传输，这个只需要配置相关的日志导出功能就可以，主流的华三、华为、思科交换机，深信服防火墙都支持。

4.2 Logstash ------ 日志处理

Logstash 是 ELK 的日志处理中心，负责对采集到的日志进行统一处理，可以添加固定的字段来与其他日志进行区分，Logstash 本身基于 Java 运行，在日志量较大的情况下对服务器资源有一定要求。因此实际生产环境中一般只承担统一日志管道、日志解析及字段处理等工作，而不会在其中实现过于复杂的业务逻辑，这里不再一一介绍。

主要功能包括：

日志解析
字段提取
数据过滤
日志格式转换
标签添加
字段补充

例如：

原始日志：

text 复制代码

2026-08-01 ERROR Login Failed User=root

经过 Logstash 解析后：

text 复制代码

timestamp : 2026-08-01
level     : ERROR
user      : root
message   : Login Failed

统一的数据格式可以提高 Elasticsearch 查询效率，同时方便 Kibana 进行统计分析，这个对于我们来说也更加方便查询，大家一般使用对应字段来进行划分，这点很重要，日志收集及统计都是为了查询服务

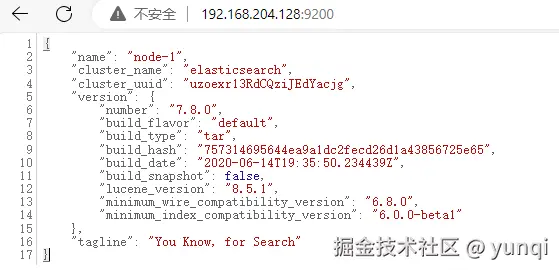

4.3 Elasticsearch ------ 日志存储

Elasticsearch 是 ELK 平台的核心组件，负责存储所有日志数据，并提供高性能全文搜索能力。

相比传统数据库，Elasticsearch 更适合处理海量日志数据，es作为中间件大部分应用场景都是为搜索引擎，大家也能感觉到es的全文强力索引功能，对于海量级别的日志搜索手拿把掐，非常适合日志平台使用。

主要特点：

全文检索
高性能搜索
聚合分析
分布式存储
高可用集群
生命周期管理（ILM）

借助 Elasticsearch，可在数百万甚至数十亿条日志中快速定位目标内容。

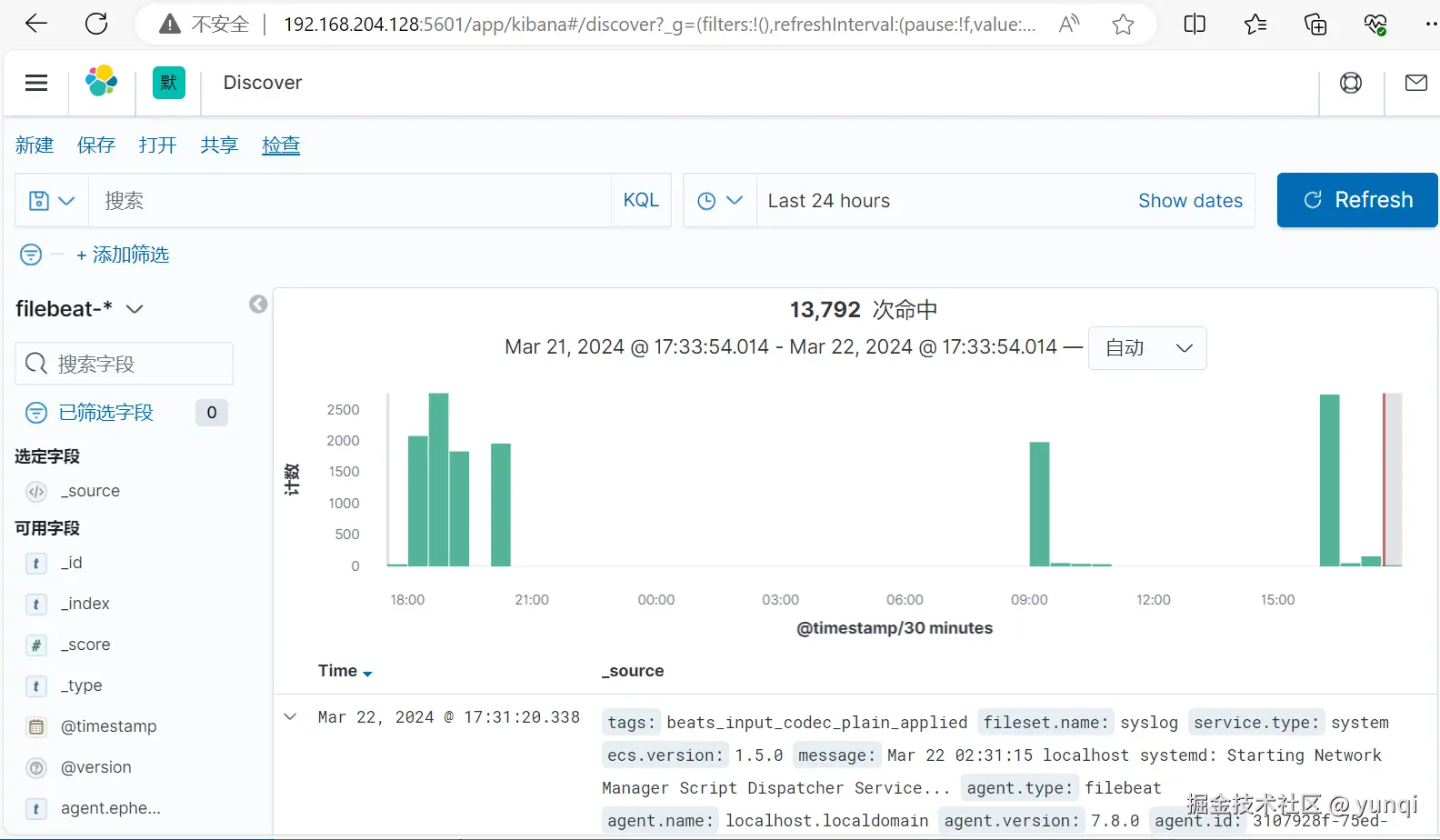

4.4 Kibana ------ 日志展示

Kibana 是 Elasticsearch 官方提供的可视化分析平台。

主要功能包括：

日志查询
图形化展示
Dashboard 仪表盘
聚合统计
CSV 导出
Discover 日志检索

用户无需编写 Elasticsearch 查询语句，即可完成大部分日志查询及分析工作，Kibana 日常主要使用 KQL（Kibana Query Language）进行日志筛选。最开始可能一脸懵，不过熟悉几个常用字段（如 host.ip、log.file.path、message）后，大部分日志查询都能够快速完成。

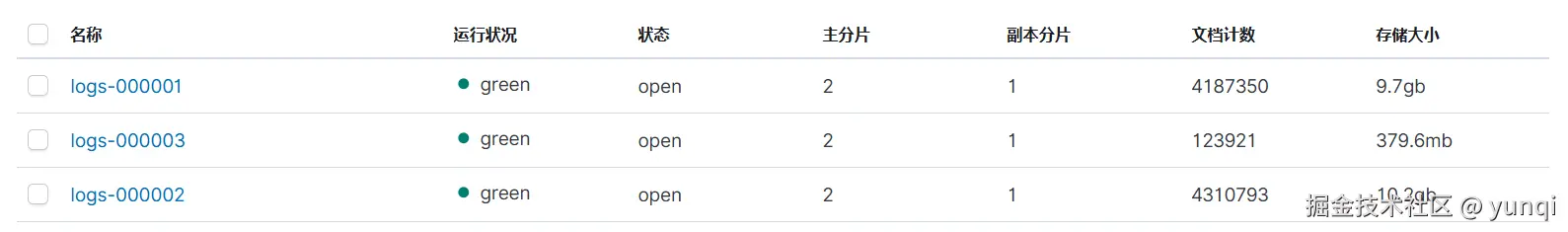

5. 日志生命周期管理

随着业务运行时间增长，日志数据会持续增加。

为了保证 Elasticsearch 集群长期稳定运行，本平台采用 ILM（Index Lifecycle Management） 生命周期管理策略，对日志进行自动管理，日志持续增长很容易出现占满ES服务器磁盘的情况，推荐设置60-90天，远古日志会自动清理掉。

生命周期主要包括：

markdown 复制代码

Hot（热阶段）
    │
    ▼
Warm（温阶段）
    │
    ▼
Cold（冷阶段）
    │
    ▼
Delete（自动删除）

生命周期管理具有以下优点：

自动清理历史日志
减少磁盘占用
提高查询效率
保证 Elasticsearch 集群稳定运行

不同业务可根据需求配置不同的日志保留周期。

6. 为什么选择 ELK

目前主流日志平台包括 ELK、Loki（Grafana）以及 Fluentd 等。它们各自适用于不同场景，并不存在绝对的优劣。结合实际测试以及生产环境需求，本平台最终选择了 ELK。

本平台最终选择 ELK，主要基于以下几点：

主流日志方案横向对比

对比项	ELK (Elasticsearch + Logstash + Kibana)	Loki + Grafana	Fluentd	Vector
定位	完整日志平台	云原生日志平台	日志采集与转发	日志采集与转发
数据存储	Elasticsearch 全文索引	标签索引（Label）	无内置存储	无内置存储
查询能力	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐	⭐
全文搜索	支持	有限支持	不支持	不支持
聚合分析	强	中	弱	弱
存储成本	较高	较低	依赖后端	依赖后端
部署复杂度	高	中	中	低
资源占用	较高	较低	中	低
Kubernetes 支持	良好	非常优秀	良好	非常优秀
生命周期管理	ILM	Retention	无	无
可视化	Kibana	Grafana	第三方	第三方
适用场景	企业日志平台、日志分析、安全审计	Kubernetes、云原生日志	日志汇聚	高性能日志采集

对于需要长期保存日志、频繁进行日志检索和故障分析的生产环境，ELK 是较为成熟且稳定的解决方案，特别是制造行业的相关系统和应用来说，也是我选择FELK的原因

7. 平台整体设计

本平台采用 Filebeat → Logstash → Elasticsearch → Kibana 的架构，而不是 Filebeat 直接写入 Elasticsearch。

这样设计主要有以下几个原因：

统一解析不同业务日志格式
对日志增加统一标签及来源信息
过滤无效日志，减少 Elasticsearch 存储压力
后续可扩展 Kafka、Redis 等消息队列
各业务服务器无需关注 Elasticsearch 配置

整个日志处理过程均在日志平台完成，业务服务器仅负责日志采集，从而降低业务系统与日志平台之间的耦合度，即方便相关维护人员配置，也可以降低系统服务的压力

8. 后续文档

本文介绍了 ELK 日志平台的整体架构及核心组件。

后续文档包括：

文档	内容
ELK 部署配置	Elasticsearch、Logstash、Kibana、Filebeat 安装及配置
日志接入指南	Filebeat 配置、日志接入流程
日志查询指南	Elasticsearch API、Kibana 查询方法
ES Log Viewer 开源项目使用说明	企业内部日志查询平台使用方法

建议按照上述顺序阅读，以便完整了解日志平台的部署及使用流程。
