Spark 核心之 ClusterManager 原理剖析

摘要：你有没有好奇过------为什么 --master spark:// 和 --master yarn 切换如此丝滑？这背后是 Spark 设计中最精妙的抽象层之一------ClusterManager。它通过 ExternalClusterManager 接口 + ServiceLoader 机制，将 Standalone、YARN、Kubernetes 三种资源管理器统一为可插拔的适配器。本文从接口设计、Master URL 路由、三种实现源码对比、自定义扩展四个维度，配合 1 张原创深色架构图 + 完整源码分析，带你彻底理解 Spark 资源调度层的设计哲学。

关键词：Spark ClusterManager, ExternalClusterManager, SchedulerBackend, Master URL, ServiceLoader, Standalone, YARN, Kubernetes

一、开篇：一条命令背后的精妙设计

你在终端敲下：

bash 复制代码

spark-submit --master spark://master:7077 ...
spark-submit --master yarn ...
spark-submit --master k8s://https://kubernetes.default.svc ...

三条命令，三种完全不同的资源管理器。但对你的业务代码来说------完全透明，一行不改。

这背后就是 Spark 的 ClusterManager 抽象层 。它让 Spark 可以在不修改核心调度逻辑的前提下，适配任意资源管理器。这种设计哲学在分布式系统中被称为"适配器模式"------Spark 将资源管理的"变"与 Task 调度的"不变"完美解耦。

二、ClusterManager 抽象层架构

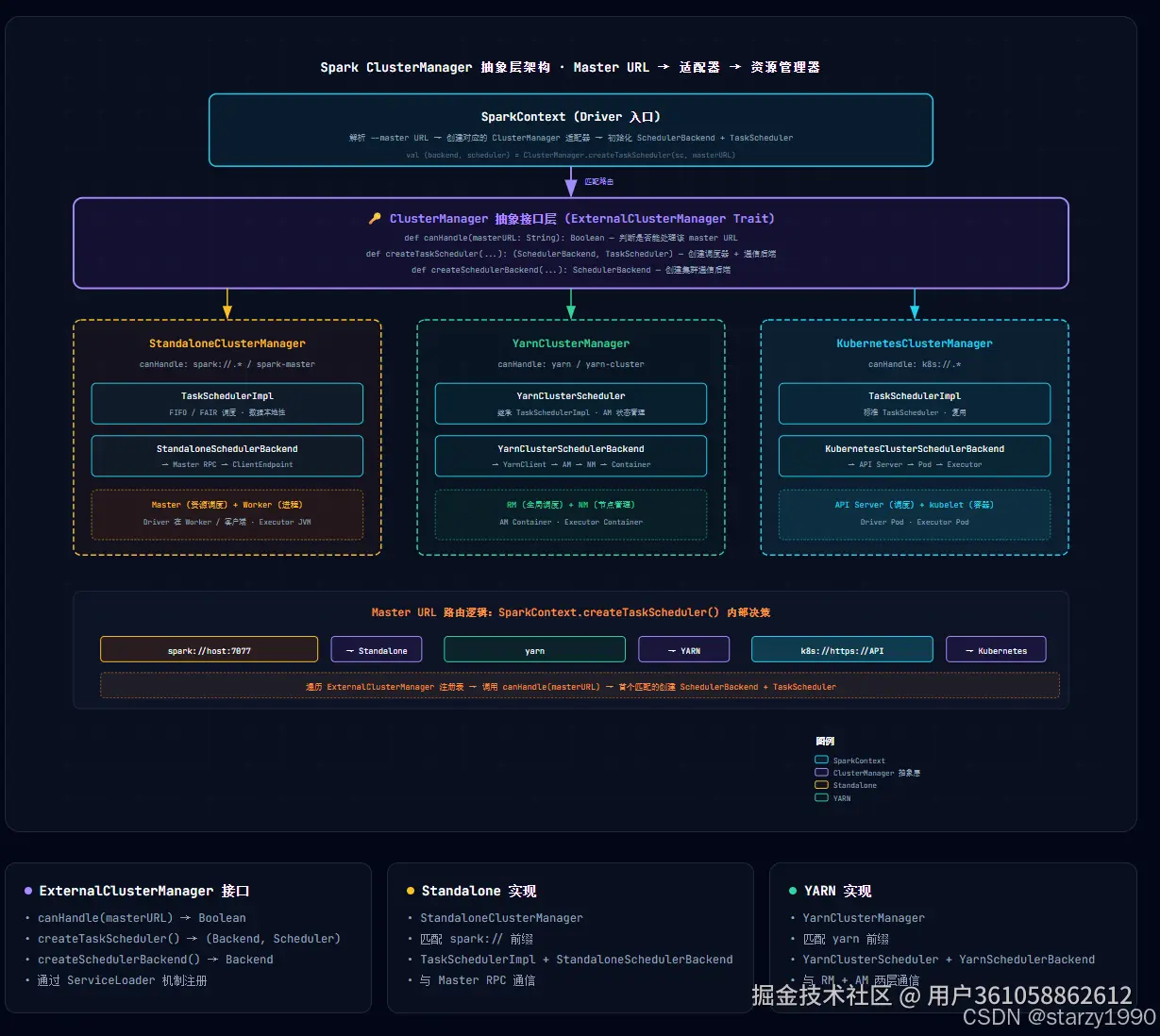

2.1 三层架构模型

yaml 复制代码

Layer 1: SparkContext (用户入口)
         │  解析 --master URL
         ▼
Layer 2: ExternalClusterManager 接口 (抽象适配层)
         │  canHandle() + createTaskScheduler()
         ▼
Layer 3: 具体实现 (适配器)
         ├── StandaloneClusterManager  → StandaloneSchedulerBackend
         ├── YarnClusterManager        → YarnSchedulerBackend
         └── KubernetesClusterManager  → KubernetesClusterSchedulerBackend

2.2 核心接口：ExternalClusterManager

scala 复制代码

// 源码：ExternalClusterManager.scala
private[spark] trait ExternalClusterManager {
  // 判断是否能处理给定的 master URL
  def canHandle(masterURL: String): Boolean

  // 创建 TaskScheduler + SchedulerBackend 对
  def createTaskScheduler(
    sc: SparkContext,
    masterURL: String
  ): TaskScheduler

  // 创建集群通信后端
  def createSchedulerBackend(
    sc: SparkContext,
    masterURL: String,
    scheduler: TaskScheduler
  ): SchedulerBackend

  // 初始化（注册回调等）
  def initialize(scheduler: TaskScheduler, backend: SchedulerBackend): Unit
}

设计要点：

canHandle()：通过正则匹配 master URL 来决定哪个实现处理
createTaskScheduler()：返回 TaskScheduler（负责 Stage→Task 的分发逻辑）
createSchedulerBackend()：返回 SchedulerBackend（负责与集群通信）

三、Master URL 路由机制

这是 ClusterManager 最核心的代码------一条 URL 如何决定整个调度链？

scala 复制代码

// 源码：SparkContext.scala (简化)
private def createTaskScheduler(
  sc: SparkContext,
  master: String,
  deployMode: String
): (SchedulerBackend, TaskScheduler) = {

  master match {
    // ===== 内置：Standalone 模式 =====
    case SPARK_REGEX(sparkUrl) =>
      val scheduler = new TaskSchedulerImpl(sc)
      val backend = new StandaloneSchedulerBackend(scheduler, sc, sparkUrl)
      scheduler.initialize(backend)
      (backend, scheduler)

    // ===== 内置：Local 模式 =====
    case LOCAL_N_REGEX(threads) =>
      val scheduler = new TaskSchedulerImpl(sc)
      val backend = new LocalSchedulerBackend(sc.getConf, threads)
      (backend, scheduler)

    // ===== 动态：遍历 ExternalClusterManager 注册表 =====
    case other =>
      val cm = ExternalClusterManager.loadExternalClusterManager(
        new URI(other).getScheme
      )
      if (cm.isDefined) {
        val scheduler = cm.get.createTaskScheduler(sc, master)
        val backend = cm.get.createSchedulerBackend(sc, master, scheduler)
        cm.get.initialize(scheduler, backend)
        (backend, scheduler)
      } else {
        throw new SparkException(s"Unsupported master URL: $master")
      }
  }
}

3.1 ServiceLoader 注册机制

scala 复制代码

// ExternalClusterManager 通过 Java SPI 加载
object ExternalClusterManager {
  private val loader = ServiceLoader.load(classOf[ExternalClusterManager])

  def loadExternalClusterManager(scheme: String): Option[ExternalClusterManager] = {
    val it = loader.iterator()
    while (it.hasNext) {
      val cm = it.next()
      if (cm.canHandle(scheme)) return Some(cm)
    }
    None
  }
}

bash 复制代码

META-INF/services/
└── org.apache.spark.scheduler.ExternalClusterManager
    ├── org.apache.spark.deploy.yarn.YarnClusterManager
    └── org.apache.spark.scheduler.cluster.k8s.KubernetesClusterManager

四、三种实现源码对比

4.1 StandaloneClusterManager

scala 复制代码

// 匹配 spark:// 前缀
private[spark] class StandaloneClusterManager
  extends ExternalClusterManager {

  override def canHandle(masterURL: String): Boolean =
    masterURL.startsWith("spark://")

  override def createTaskScheduler(...) = new TaskSchedulerImpl(sc)

  override def createSchedulerBackend(...) =
    new StandaloneSchedulerBackend(scheduler, sc, masters)
}

通信模型：SchedulerBackend → ClientEndpoint → Master RPC → Worker → Executor

4.2 YarnClusterManager

scala 复制代码

// 匹配 yarn 前缀
private[spark] class YarnClusterManager
  extends ExternalClusterManager {

  override def canHandle(masterURL: String): Boolean =
    masterURL.startsWith("yarn")

  override def createTaskScheduler(...) = new YarnClusterScheduler(sc)

  override def createSchedulerBackend(...) =
    new YarnClusterSchedulerBackend(scheduler, sc, ...)
}

通信模型：SchedulerBackend → YarnClient → RM → AM(Driver) → NM → Container

4.3 KubernetesClusterManager

scala 复制代码

// 匹配 k8s:// 前缀
private[spark] class KubernetesClusterManager
  extends ExternalClusterManager {

  override def canHandle(masterURL: String): Boolean =
    masterURL.startsWith("k8s://")

  override def createSchedulerBackend(...) =
    new KubernetesClusterSchedulerBackend(scheduler, sc, ...)
}

通信模型：SchedulerBackend → Kubernetes API Server → Driver Pod / Executor Pod

五、三种实现对比表

维度	Standalone	YARN	Kubernetes
Master URL	`spark://host:7077`	`yarn`	`k8s://https://api`
SchedulerBackend	StandaloneSchedulerBackend	YarnClusterSchedulerBackend	KubernetesClusterSchedulerBackend
TaskScheduler	TaskSchedulerImpl	YarnClusterScheduler	TaskSchedulerImpl
通信协议	Netty RPC (自定义)	YARN Protocol (Hadoop RPC)	Kubernetes API (HTTP REST)
资源抽象	Worker → Executor	NM → Container	kubelet → Pod
进程模型	JVM 进程	Container → JVM	Pod → JVM
Driver 位置	Client/Worker	Client/AM	Client/Pod
适用规模	中小集群	大规模生产	云原生

六、自定义 ClusterManager（扩展指南）

scala 复制代码

// Step 1: 实现 ExternalClusterManager
class MyClusterManager extends ExternalClusterManager {
  override def canHandle(masterURL: String): Boolean =
    masterURL.startsWith("mycm://")

  override def createTaskScheduler(sc: SparkContext, masterURL: String): TaskScheduler =
    new TaskSchedulerImpl(sc)

  override def createSchedulerBackend(sc: SparkContext, masterURL: String,
    scheduler: TaskScheduler): SchedulerBackend =
    new MyClusterSchedulerBackend(scheduler, sc, masterURL)

  override def initialize(scheduler: TaskScheduler, backend: SchedulerBackend): Unit = {
    scheduler.asInstanceOf[TaskSchedulerImpl].initialize(backend)
  }
}

bash 复制代码

# Step 2: 注册到 META-INF/services/
# 文件: META-INF/services/org.apache.spark.scheduler.ExternalClusterManager
# 内容: com.example.MyClusterManager

# Step 3: 使用
spark-submit --master mycm://host:9090 ...

七、总结

要点	一句话总结
抽象层	ExternalClusterManager 接口解耦了 Spark 与资源管理器
路由	canHandle() + ServiceLoader = 可插拔的 Master URL 路由
三种实现	Standalone/YARN/K8s 各自实现 SchedulerBackend
扩展	实现接口 + META-INF 注册 = 自定义资源管理器

金句：ClusterManager 是 Spark 的"联合国翻译官"------业务代码说一种语言，三个资源管理器说三种语言，它负责无缝切换。
