一、为什么需要数据可视化

在 Python 数据分析的工作流中，数据可视化往往伴随着探索性数据分析与最终成果汇报的全过程。理解数据可视化的本质与价值，是掌握这一技能的第一步

1. 什么是数据可视化

数据可视化就是将抽象的数值、文本或非结构化数据，通过特定的映射规则，转化为几何图形、颜色、位置以及空间关系的视觉呈现方式

从数据处理的角度来看，数据可视化不仅是图形的绘制，更是一种信息编码的过程：

数据属性：如连续型变量、离散型变量、时间序列等
视觉通道：如位置、长度、角度、形状、颜色饱和度与色相

通过建立视觉映射，数据可视化能够把原本晦涩、庞杂的数据集，转化为符合人类视觉感知习惯的结构化信息

在建立模型或撰写分析报告前，分析师需要通过绘图进行频繁的数据质检：

数据清洗阶段：快速识别数据缺失形态、测量误差或异常极值
特征工程阶段：观察变量间是否存在非线性关联或多重共线性
模型评估阶段：绘制残差分布图、ROC 曲线等，评估模型效果与假设成立情况

数据分析的本质是提炼信息与寻找规律，而图表则是最符合人类直觉的信息提取通道

2. 为什么需要可视化

人类的大脑在处理不同类型的信息时，存在明显的效率差异。相较于阅读一整页充满数字的表格，人类视觉系统对空间分布、形状变动与颜色对比敏感度更高

需要数据可视化的核心原因在于以下三个层面：

降低认知负荷，提升理解效率

当数据量规模增长时，直接阅读原始数据（如 CSV 或数据库表）会导致巨大的认知负荷。可视化能够将多维、高维的数据压缩成可视的模式，帮助我们在极短的时间内捕捉全局信息

揭示隐蔽的模式与异常值

纯粹的统计指标往往会掩盖数据的真实结构。通过直观的图表，我们可以轻松观察到以下特征：

趋势：如业务指标随时间的增长或衰退
分布：数据是集中在均值附近，还是呈现双峰分布
聚集：数据集中是否存在天然的分组迹象
异常：脱离主体分布的极值点

跨专业表达与高效沟通

数据分析往往需要向非技术背景的决策者汇报结论。图表能够跨越专业门槛，将复杂的统计结果翻译为具象的业务洞察，从而降低沟通成本，促进决策落地

3. 数据分析为什么离不开图表

在数据分析的领域中，有一句著名的经验法则：不要在没有绘制图表前就对数据做出假设。图表是贯穿分析全生命周期的核心工具

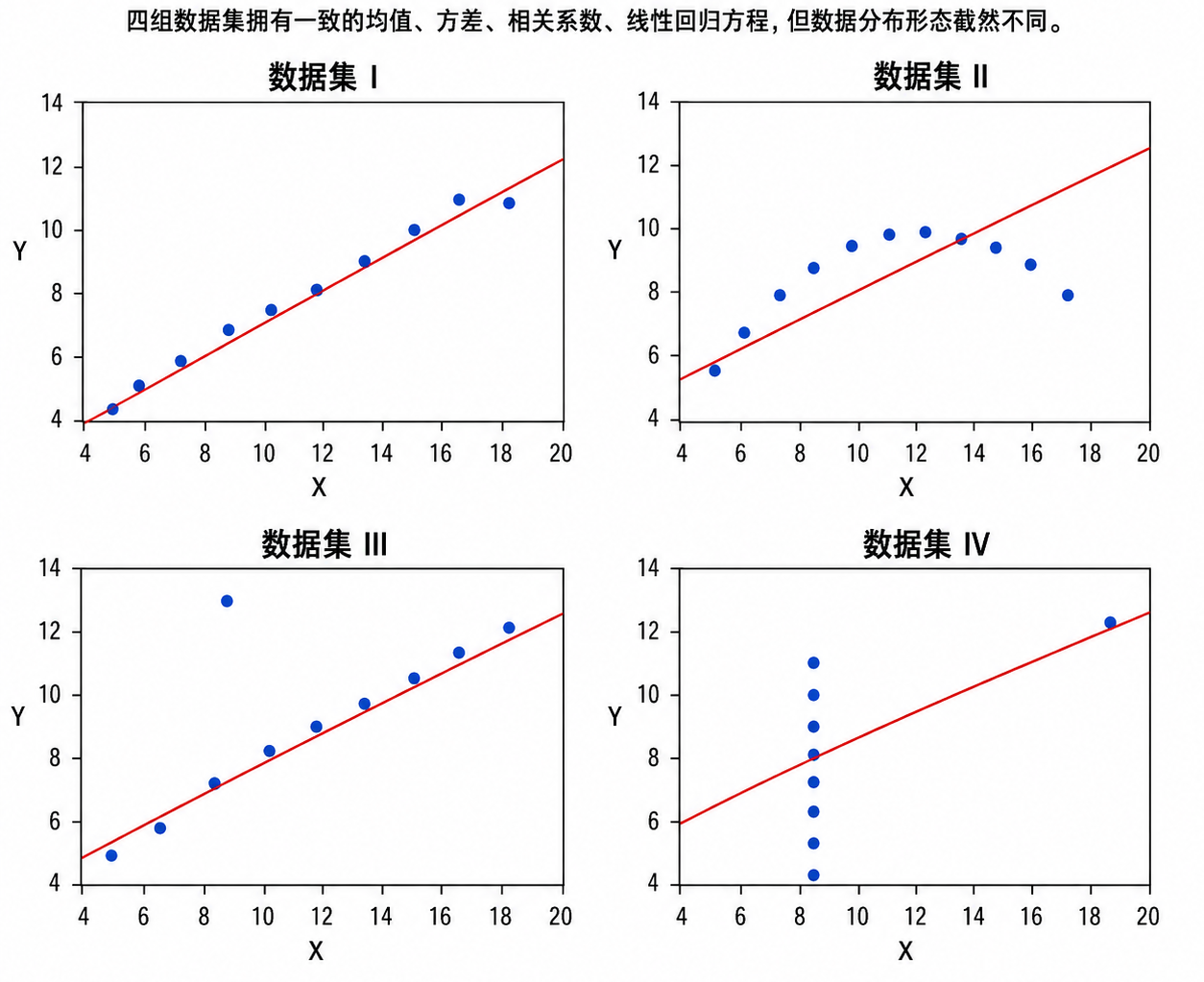

安斯库姆四重奏

著名的安斯库姆四重奏（Anscombe's Quartet） 深刻地说明了图表的重要性

安斯库姆四重奏由四个看似完全不同、但具有相同基础统计特征（如相同的均值、方差、相关系数以及回归直线方程）的数据集组成

仅看汇总的统计结果，这四个数据集似乎完全一致；但一旦把它们绘制成散点图，就会发现：

第一个数据集呈现标准的线性关系
第二个数据集呈现完全非线性的二次曲线关系
第三个数据集存在明显的单个异常值拉高了线性拟合
第四个数据集则是极端点主导了相关性

这个例子明确表明：仅靠均值、方差等统计指标可能产生严重的误导，只有配合图表，才能看到数据背后的真实结构

二、常见图表

在探索性数据分析与报告呈现中，选错图表比画错图表更为常见。选用恰当的图形能够准确传达数据内在的逻辑逻辑，反之则可能掩盖实质结论甚至引发误读

本章梳理了数据分析中最核心的七种基础图表，重点阐述其最佳适用场景 与使用边界

1. 折线图（Line Chart）

核心用途

用于展示数据在连续维度（通常是时间）上的变化趋势与演变过程

时间序列分析：如展示公司近五年的季度营收变化、日度活跃用户数（DAU）走势、股票价格波动等
多序列趋势对比：在同一维度下，对比 2--4 个不同类别随着时间推移的增长速率（例如：不同产品线的年度销售额走势）

使用建议

数据点的横轴必须具备连续性与顺序性（如时间、连续递增的数值）。若横轴为无序的离散分类（如不同省份），则不适合使用折线图

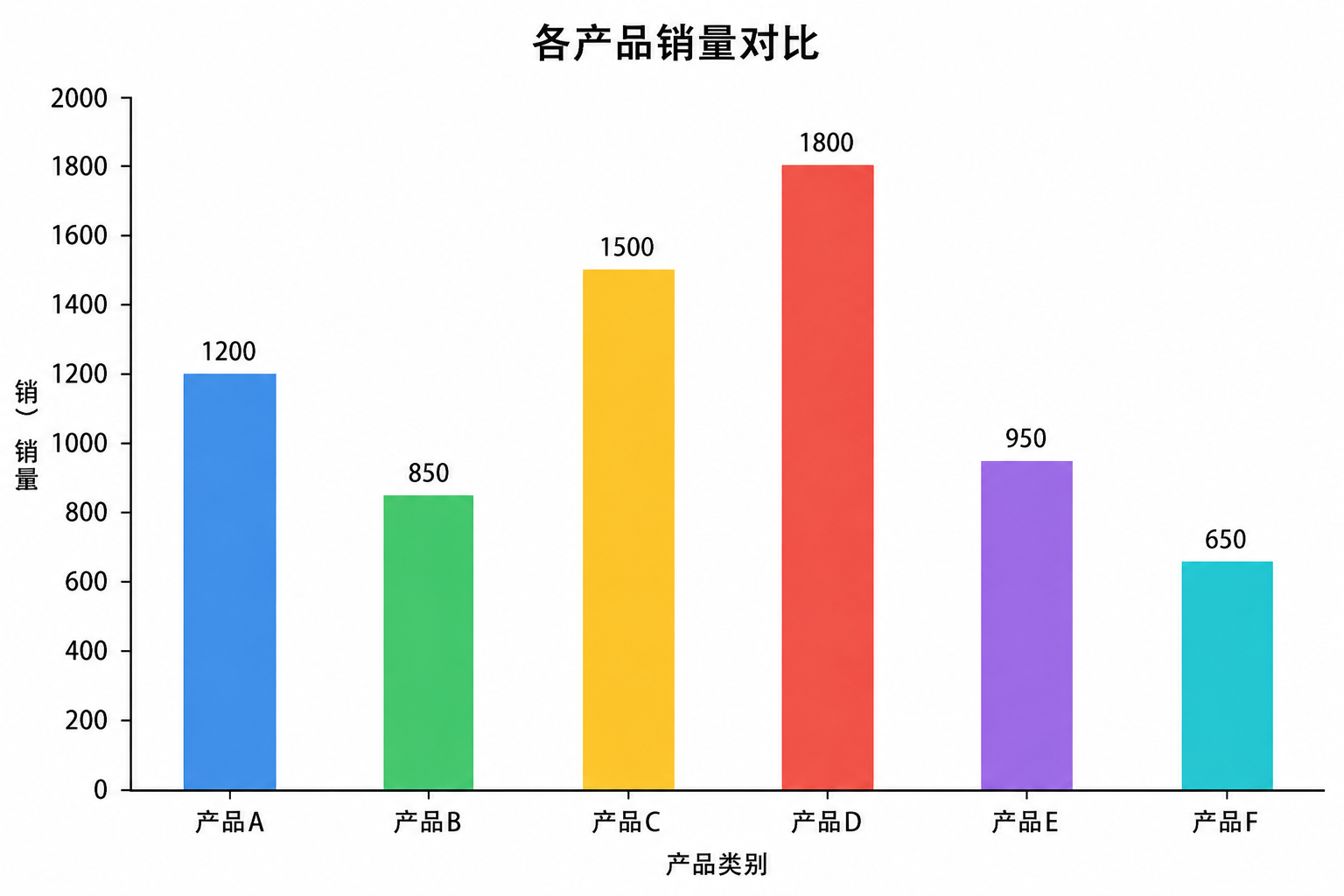

2. 柱状图（Bar Chart）

核心用途

用于比较离散分类之间的数值大小关系

离散类别比较：比较不同部门的绩效得分、不同省份的销售总量、不同产品的市场份额等。
排序与 Top-N 展示：按数值高低对类别进行降序排列，清晰展示排名最高或最低的项目

使用建议

类别名称较长时 ：建议调整为水平条形图，以提升标签的可读性
基准线起点：柱状图的纵轴数值起始点必须为 0，否则会夸大不同类别之间的绝对差异

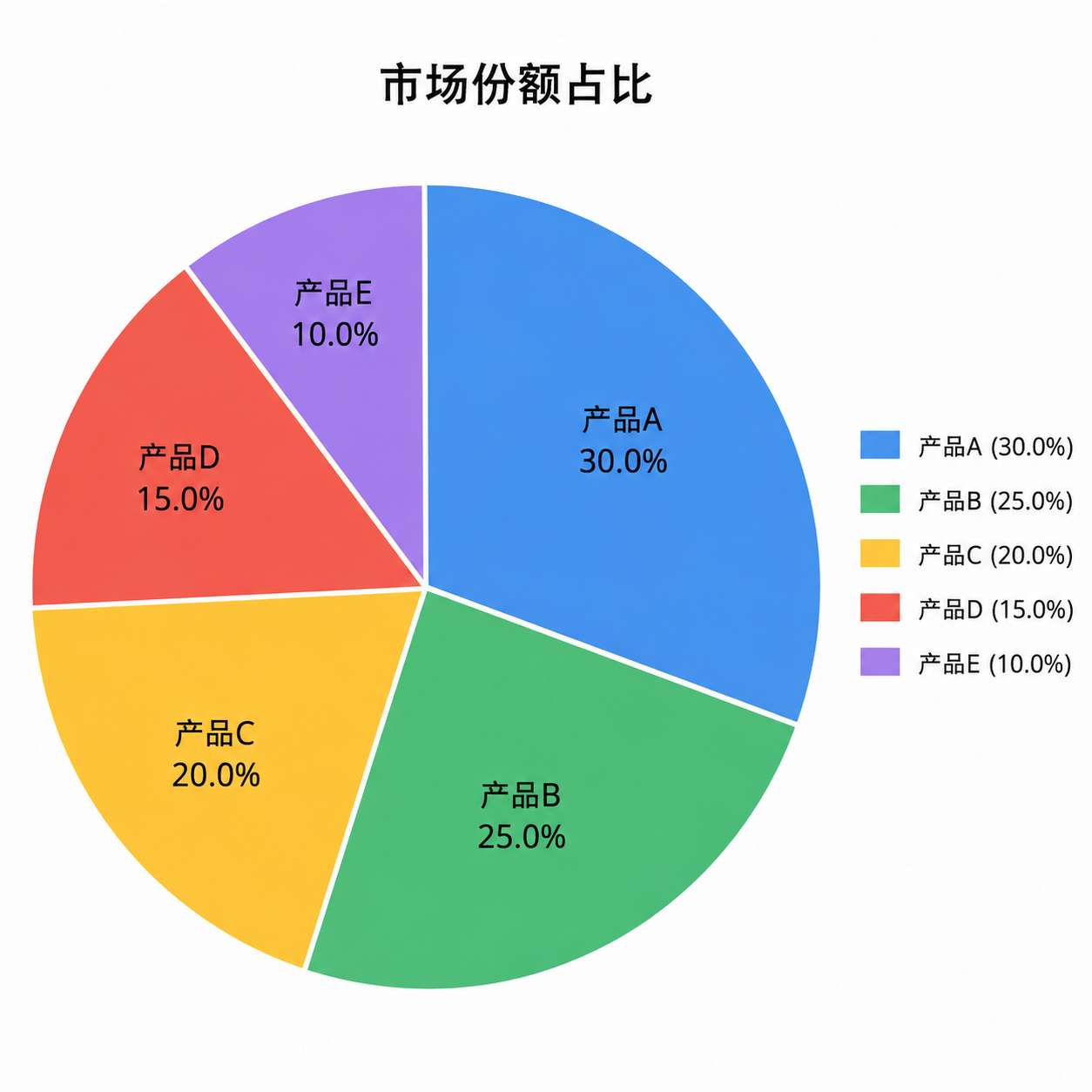

3. 饼图（Pie Chart）

核心用途

用于呈现单一分类变量中，各个组成部分占总体（100%）的比例关系

简单结构占比分析：展示预算分配比例、用户性别构成、某一产品的合计市场份额等

使用建议

饼图在实际工程应用中应谨慎使用。人类视觉对角度与面积的感知精度远低于对长度的感知。仅在类别数量较少（建议≤5个）且各占比差异较为明显时使用；当类别过多时，建议使用百分比堆叠柱状图代替

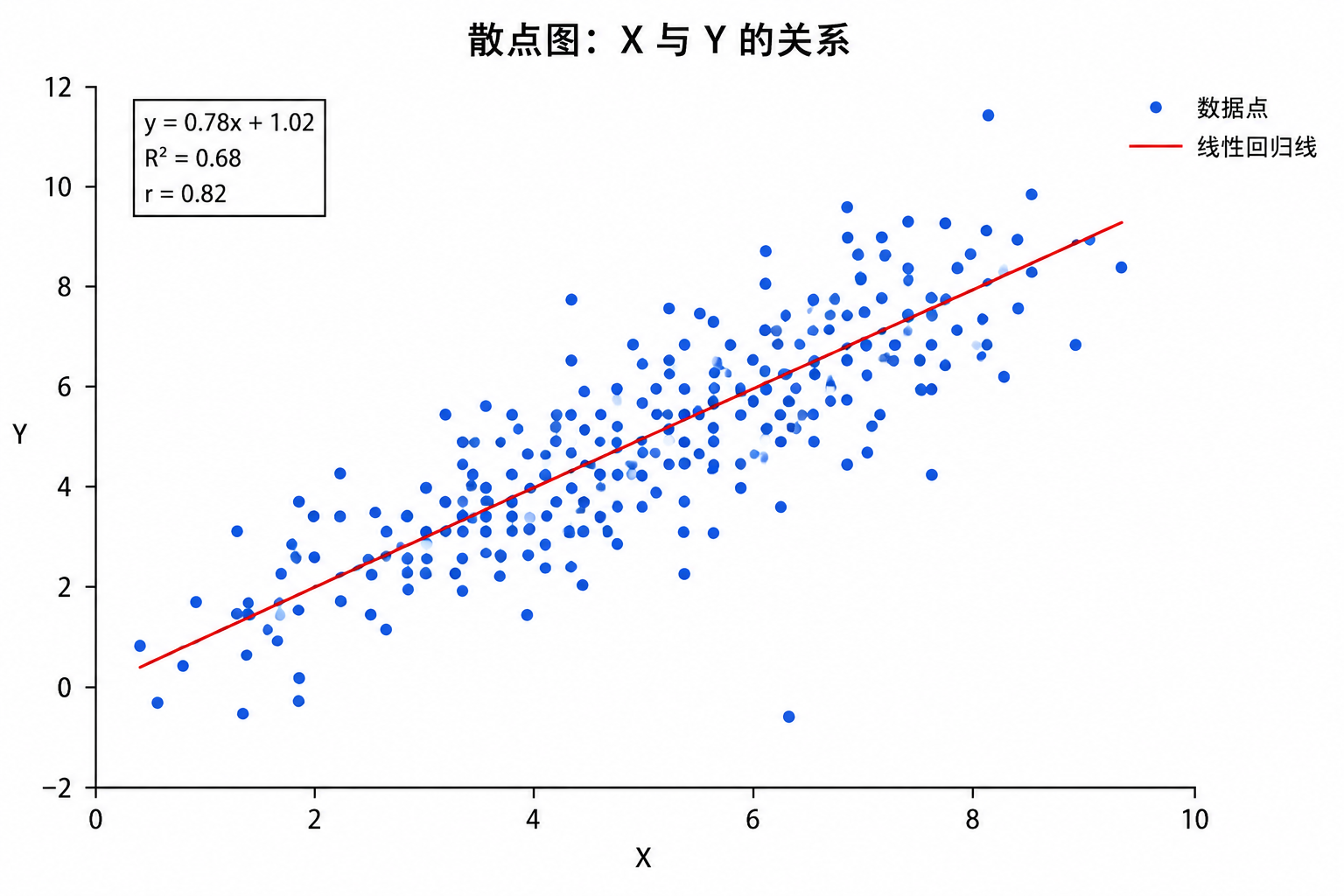

4. 散点图（Scatter Plot）

核心用途

用于探索或揭示两个连续变量之间的潜在关联性与相关关系

相关性分析：验证两个变量之间是否存在正相关、负相关或非线性关联（如：广告投放预算与销售额的关系、工作年限与薪资水平的关系）
离群点识别：直观定位脱离主趋势的异常数据点
聚类趋势观察：观察数据点在二维空间中是否自然聚集为不同的群体

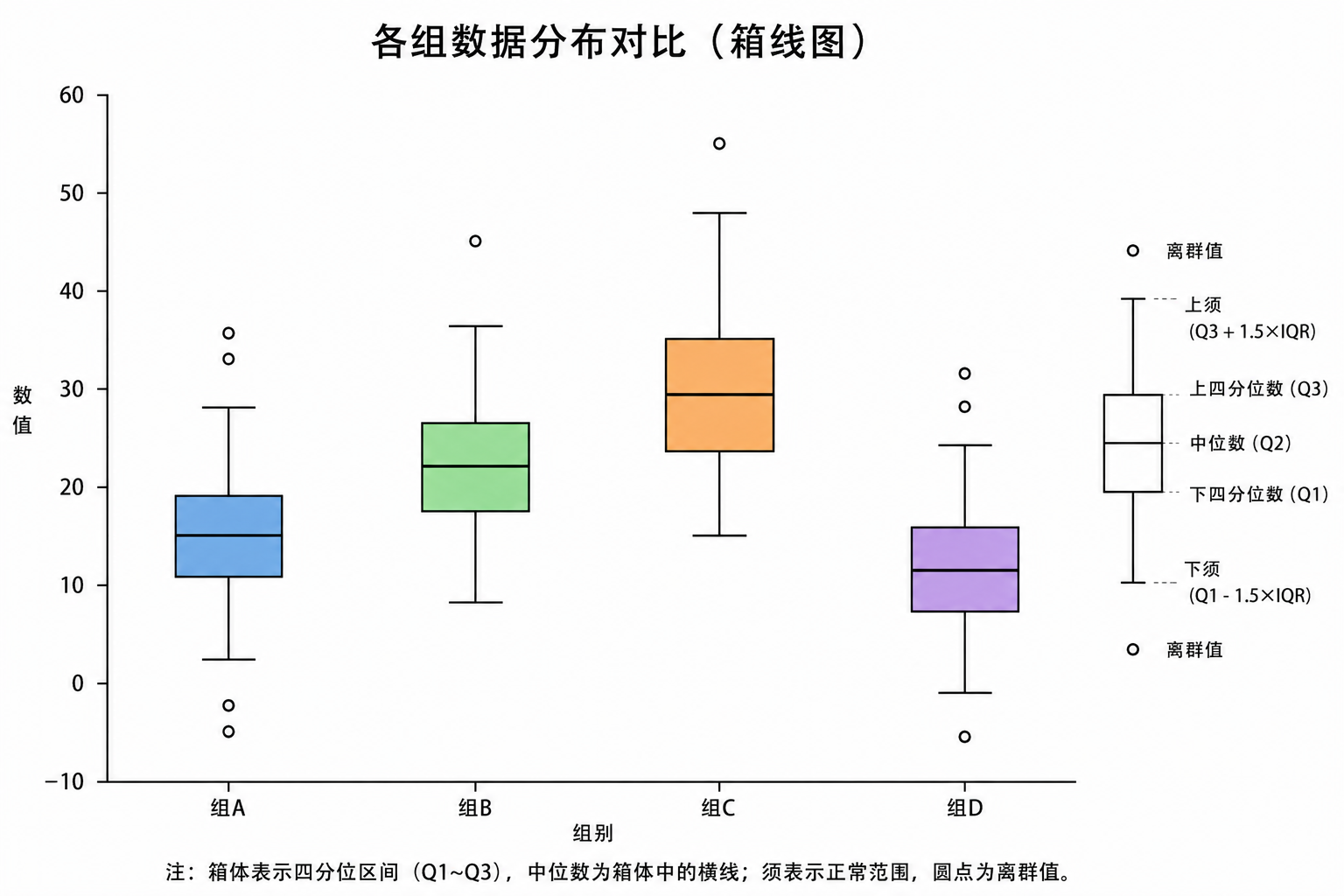

5. 箱线图（Box Plot）

核心用途

用于展示连续型变量的分位数分布特征，并精确识别异常值

多组数据分布对比：跨组别对比数值的集中趋势与离散程度（如：比较不同学历人群的收入中位数及波动范围）
统计学异常值检测：基于四分位距法则，自动识别并标出超出正常分布范围的离群点
偏态分布观察：判断数据是呈正态分布，还是存在左偏或右偏现象

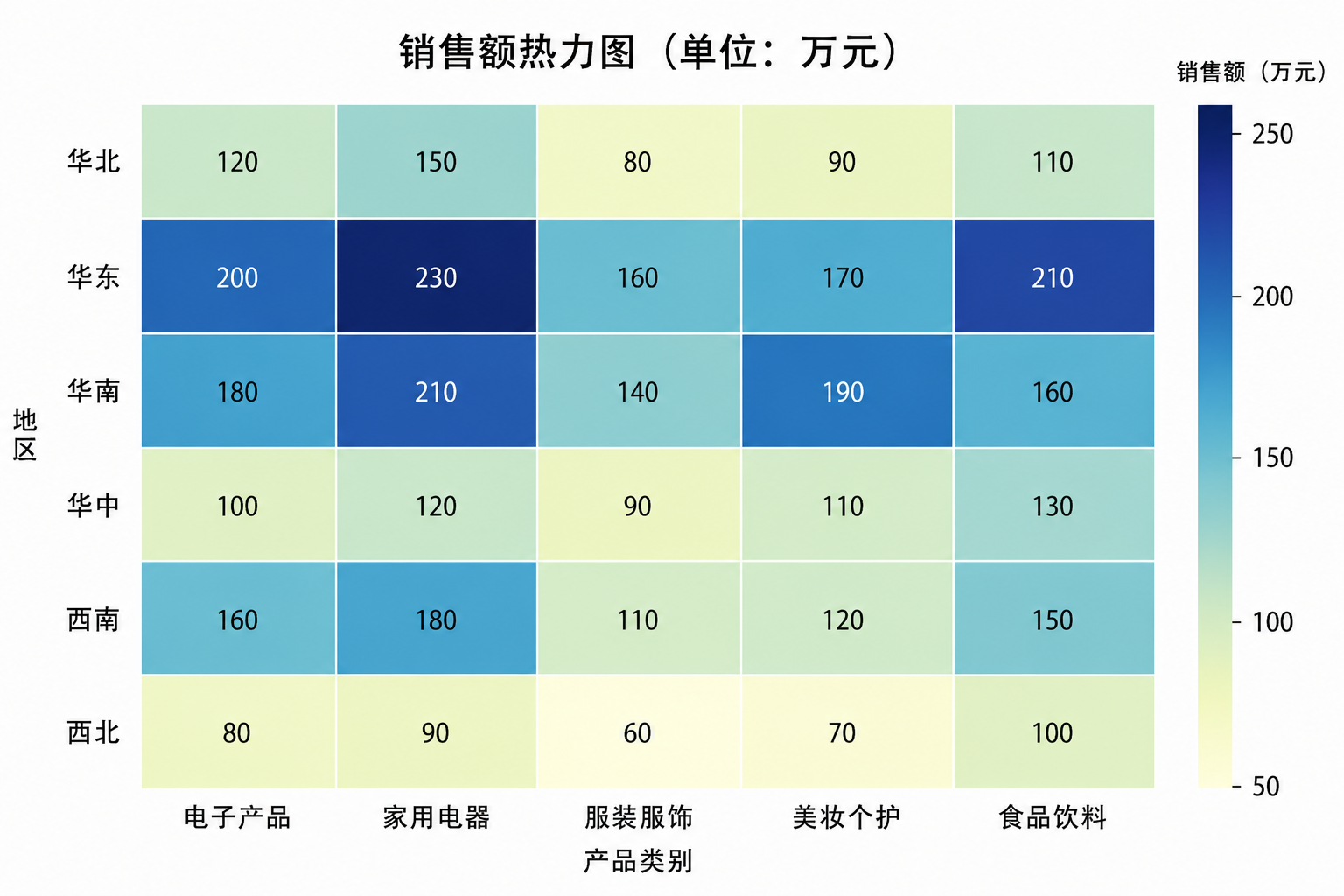

6. 热力图（Heatmap）

核心用途

通过颜色的深浅（色调与饱和度）呈现二维矩阵中数值的相对大小或密度分布

相关性矩阵：在特征工程阶段，快速评估多个连续变量之间的两两相关系数
交叉表与双维度分析：分析两个分类维度下的交集指标

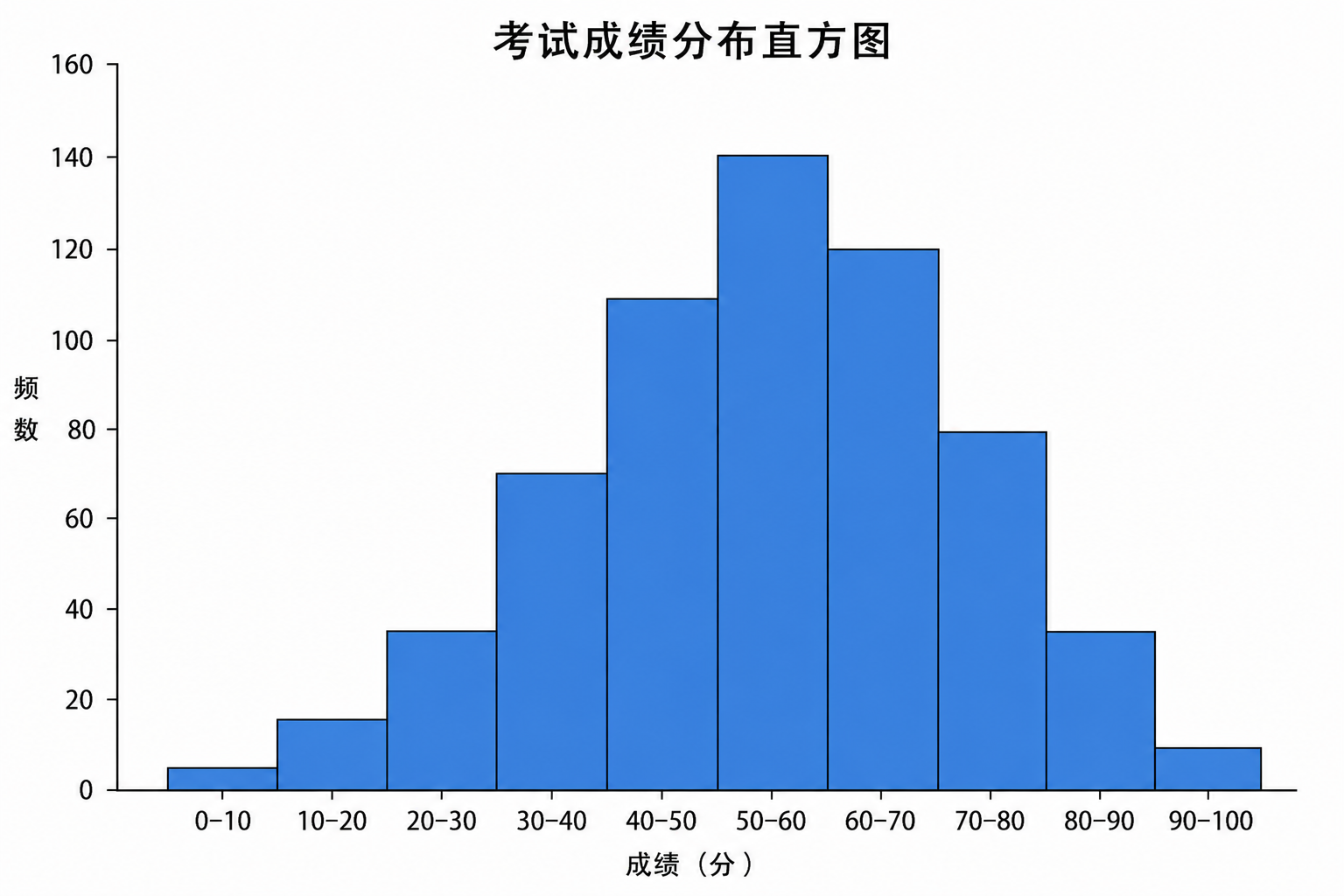

7. 直方图（Histogram）

核心用途

用于展示单连续变量的频数分布形态

探索数据分布类型：观察数据分布是正态分布、偏态分布，还是呈现双峰态（如：分析用户的年龄分布、订单金额的分布范围）
组距分析：将连续变量划分为若干等宽区间，统计落在各个区间内的数据量

直方图与柱状图的本质区别

柱状图 ：横轴为离散分类，柱体之间有间隔
直方图 ：横轴为连续数值区间，柱体之间紧密相连

表达目的	推荐图表类型	关注核心
随时间变动的趋势	折线图	连续演变、斜率变化
离散类别的数值大小对比	柱状图 / 条形图	长度差异、绝对值排序
整体的组成占比（类别少）	饼图	部分与整体的相对比例
两个连续变量的关系	散点图	相关性、分布模式、聚类
多组分布特征与异常值	箱线图	中位数、上下四分位数、极端值
二维矩阵强度/相关系数	热力图	颜色映射、数值密度
单一连续变量的分布形态	直方图	频数聚集区间、偏态状况

三、什么是好图

能够绘制出图表，并不等于绘制出了 "好图表"

在实际场景中，一张结构混乱、配色冗余或缺少关键标注的图表，不仅无法高效传达信息，反而可能造成误导。好的数据可视化应当具备自我解释的能力------读者无需依赖长篇口头说明或翻阅繁复的文档，就能理解图表结论

1. 优秀图表标准

1. 明确性：表达直观

核心说明：观众一眼能看懂图讲了什么
具体表现：图表主题聚焦，传达的信息明确。读者无需经过复杂的二次推导或阅读长篇说明，就能快速捕捉到核心结论

2. 美观性：视觉舒适

核心说明：色彩协调，结构合理
具体表现：颜色搭配符合视觉审美并具备逻辑区分度，避免色彩过于堆砌或高饱和度刺眼；整体排版均衡，图形比例真实反映数据关系

3. 信息量：丰富有序

核心说明：图中内容丰富但不混乱
具体表现：图表能够提供足够的业务上下文或数据深度，但在信息呈现上做到主次分明、繁而不乱，不会让冗余信息干扰主线

4. 易读性：细节规范

核心说明：字体大小合适，单位清晰，图例明确
具体表现：文本层级分明、字号易于辨识；坐标轴与数据点均有明确且规范的单位标注；图例位置得当、指示无歧义

四、Matplotlib 简介

在 Python 数据分析与科学计算领域，Matplotlib 是最具代表性、应用最广泛的数据可视化库。了解其设计初衷与生态定位，对于建立系统的绘图认知至关重要

1. 为什么叫 Matplotlib

Matplotlib 的命名由三个部分拼合而成，明确揭示了它的诞生背景与设计初衷：

Mat （MATLAB）：创始人 John D. Hunter 开发该库的最初目的，是为了在 Python 中实现与数值计算软件 MATLAB 相似的绘图体验与语法习惯
plot（绘图）：指代其核心功能------数据的图形化呈现
lib（Library）：表明其本质是一个可复用的 Python 函数库/代码库

简单来说，Matplotlib 就是 "Python 中借鉴 MATLAB 交互与语法习惯构建的绘图库"

2. 为什么是可视化的基石

尽管近年来 Python 生态中涌现出许多语法更简洁、外观更现代的绘图库，但 Matplotlib 始终占据着基石的地位。这主要归因于以下三点

底层控制力强

Matplotlib 提供了对图表每一个细微元素的控制权------从画布大小、坐标轴刻度、标签位置，到线条粗细与颜色透明度。这种高度的定制能力，使其能够应对绝大多数复杂的非标绘图需求

生态深度集成

作为 Python 数据科学社区最早建立的库之一，Matplotlib 与 Python 的数据分析生态（如 NumPy、Pandas 等）实现了无缝整合。例如，直接在 Pandas DataFrame 上调用的 .plot() 方法，其底层正是由 Matplotlib 驱动的

标准与社区生态

绝大多数数据分析教程、学术论文以及开源项目的图表展示，均以 Matplotlib 作为标准工具。掌握 Matplotlib 的语法逻辑，是阅读和重构他人代码的重要基础。

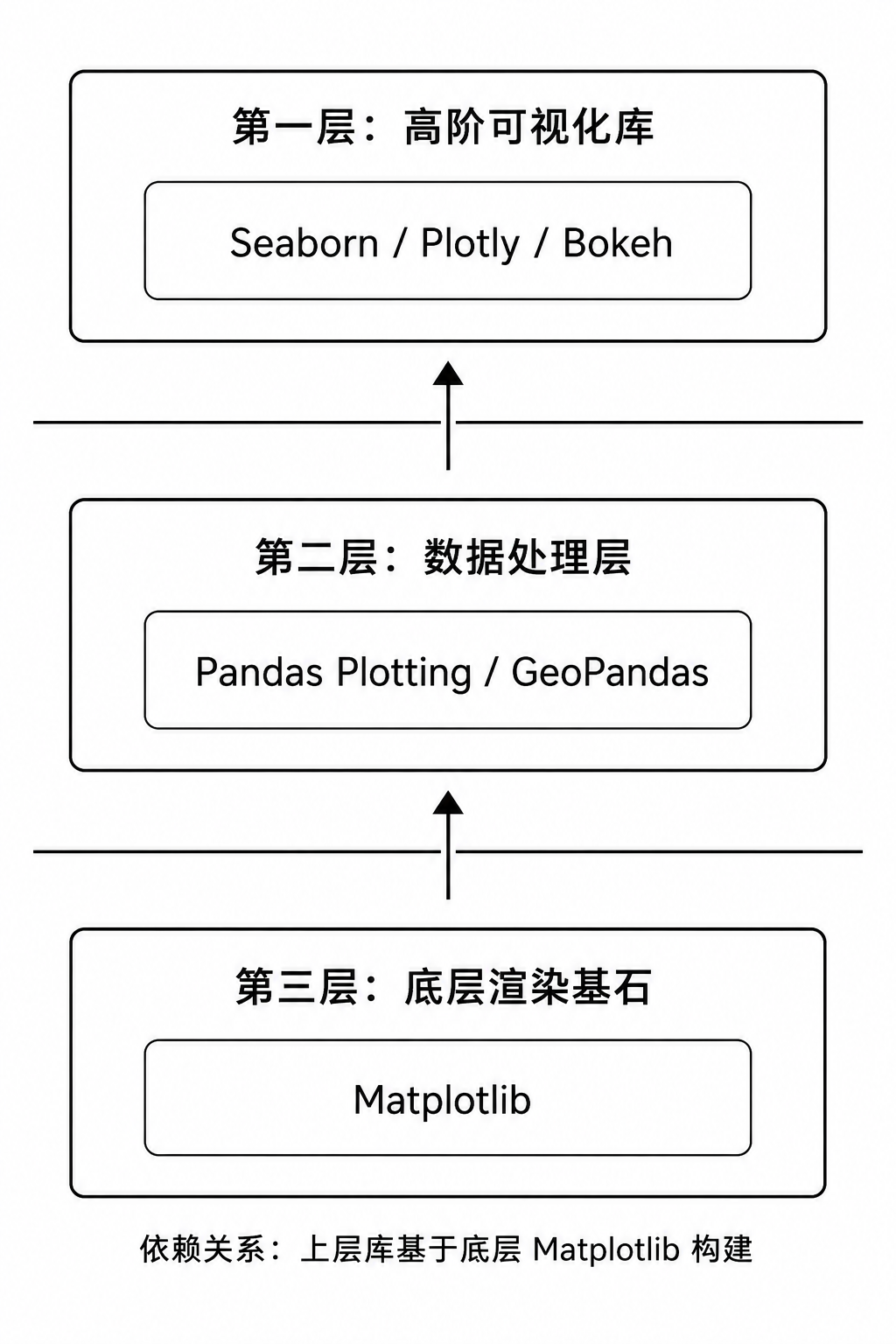

3. 数据分析生态中的位置

在 Python 数据可视化的技术栈中，各种工具库呈现出明确的层级分工关系 。Matplotlib 处于整个生态的基础设施层：

底层基石（Matplotlib）：提供底层的画布管理、坐标系构建与图形渲染能力。功能极度灵活，但绘制复杂图表所需的代码量相对较多
中间数据层（如 Pandas Plotting）：封装了便捷的快捷绘图接口，能够直接将表格数据结构映射为 Matplotlib 图形
上层高阶库（如 Seaborn）：在 Matplotlib 的基础上进行了更高层级的统计学封装，内置了美观的默认样式与复杂的统计图表模板。但需要强调的是，Seaborn 生成的图表底层依然是 Matplotlib 的对象

五、两种画图接口

在正式使用 Matplotlib 绘图之前，理解其核心设计中的一个关键概念至关重要：Matplotlib 提供了两套完全不同的接口

1. 状态接口 (pyplot)

pyplot 是 Matplotlib 提供的一个类似于 MATLAB 语法风格的隐式接口。其底层运行机制基于一个全局状态机：

隐式状态追踪：系统会在后台自动维护并追踪当前的 "画布" 与 "坐标轴"
按顺序执行：当调用绘图函数（如绘制线条、添加标题等）时，系统会自动将这些指令应用到当前处于激活状态的画布或子图上，无需显式指定作用目标

适用场景

快速交互与数据探索：在 Jupyter Notebook 等交互式环境中进行极简的数据预览
轻量级简单脚本：仅需绘制单张简单图表，代码行数极少的临时性任务

2. 面向对象接口

面向对象接口是 Matplotlib 的本质与底层核心，采用显式的编程范式：

显式对象解耦 ：将图表清晰地拆解为具体的 Python 对象------代表整体画布的 Figure 对象 ，以及代表具体绘图区域（子图）的 Axes 对象
精确方法调用：开发者直接对具体的 Axes 对象调用方法（例如使用 ax.plot() 代替 plt.plot()，使用 ax.set_title() 代替 plt.title()），使每一项绘制指令的作用对象都清晰、明确

适用场景

多子图与复杂布局：在同一张画布中包含多个子图，且各个子图需要独立定制不同指标
工程化与生产代码：需要长期维护的数据分析脚本、报表自动化生成以及数据产品开发

	pyplot 接口	面向对象接口
编程范式	隐式（依赖全局状态）	显式（基于对象与方法）
目标定位	自动管理当前 Figure / Axes	显式实例化并操作 fig 与 ax 对象
结构可读性	简单图表代码少；复杂图表逻辑易混淆	层次分明，逻辑严谨且便于重构
控制粒度	适合标准快速绘图	具备像素级精确控制能力
推荐用途	快速预览	复杂图表、多子图排版及生产级代码

总结

本章作为数据可视化系列的开篇，介绍了数据可视化的基本概念、常见图表类型以及优秀图表应具备的特点，并初步认识了 Matplotlib 在 Python 可视化生态中的基础地位。同时，我们了解了 Matplotlib 的状态接口和面向对象接口，为后续深入学习各种图表的绘制方式做好了准备

下一篇将继续学习 Matplotlib 数据可视化，系统掌握折线图、柱状图、饼图、散点图、箱线图以及图形美化等常用操作
