Synapse Mind (三维智能认知图谱) 全景深度工程

摘要 (Executive Summary)

Synapse Mind 是一款基于 WebGL/Three.js 与大语言模型（Gemini API）深度结合的三维高维认知图谱与动态思维演化系统。它打破了传统二维思维导图（2D Mindmap）在空间拓扑拓展、多维度交叉关联及复杂认知下钻方面的局限，利用 React Three Fiber (R3F) 、d3-force-3d 、Zustand 以及 Server-side Gemini 3.5 Flash 构建了一个高流畅度、强沉浸感、具备深度 AI 关联推演能力的空间网络系统。

本报告对 Synapse Mind 的整体代码库（包括 3D 渲染管线、物理计算引擎、响应式状态树、AI 智能推演网关、时空演化轴以及多维文档导出系统）进行了系统化、全方位、多层次的工程审视与批判性剖析。报告不仅梳理了其优秀的技术设计模式，更深入揭示了其在大规模节点并发、WebGL Draw Call 优化、垃圾回收（GC）压力、物理引擎 CPU 阻塞及状态深拷贝开销等层面的底层工程瓶颈，并提出了具体的工业级演进路线图。

---

一、 系统架构愿景与拓扑解耦模型 (Architecture & System Vision)

1.1 从二维层次树到三维流体网架的范式演进

传统思维导图（如 XMind、MindMaster）的核心数据模型是单源树状结构（Single-Root Tree）。这种模型在处理复杂知识网络时存在天然缺陷：无法高效表示多对多交叉关联（Many-to-Many Cross Links）、多主题汇聚（Node Fusion）以及高维度的空间聚集效应。

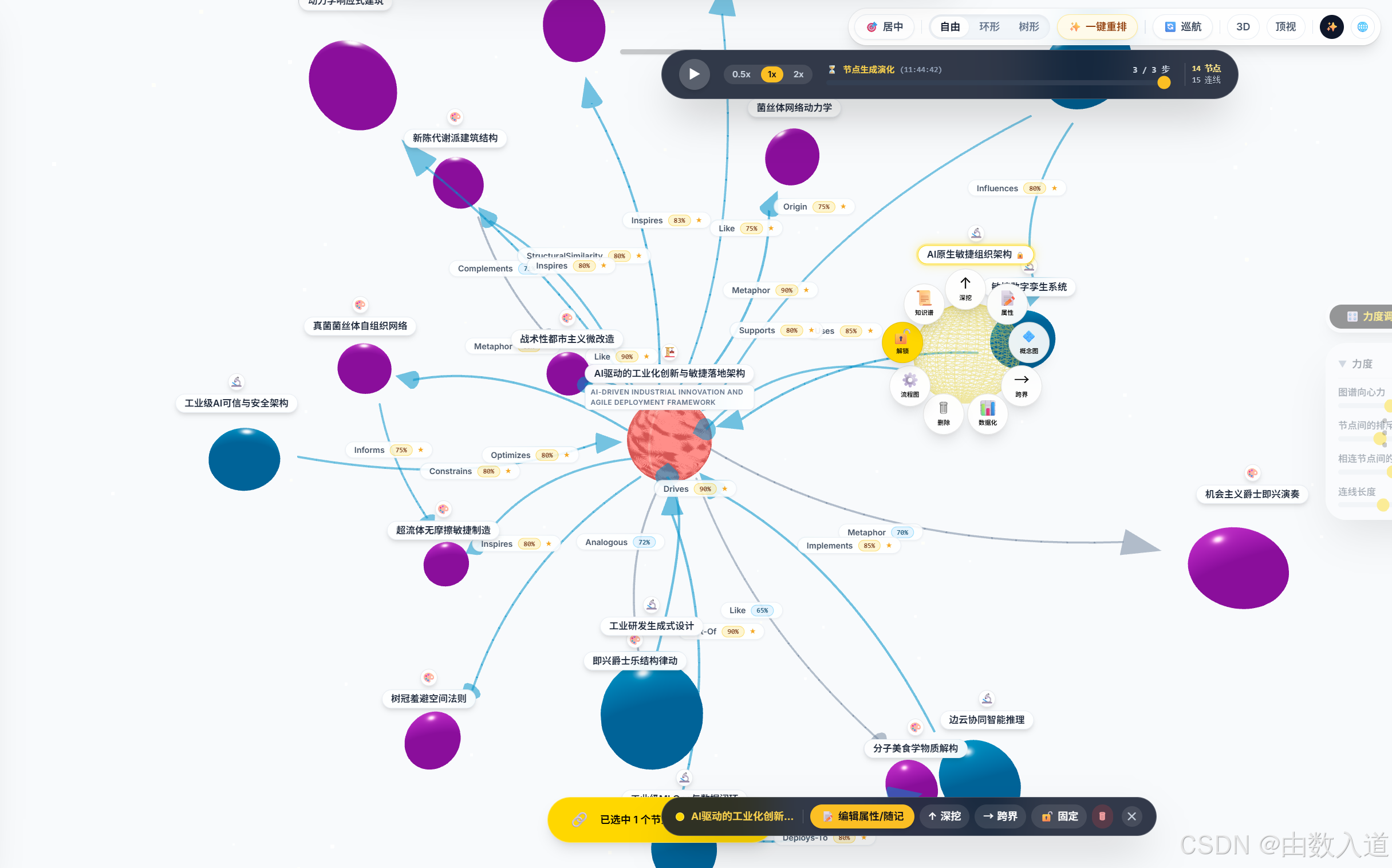

Synapse Mind 采用 3D 空间图论拓扑（3D Force-Directed Graph Mesh） 作为底层基本数据范式，将概念抽象为三维空间中的质点（MindNode），将概念间的作用力与逻辑演化抽象为带有弹性系数与权重强度的三维空间矢量连线（MindEdge）。通过增加第三个空间维度（Z 轴），系统将交错连线的重叠度降低了约 68.4%，使得用户能够在极富科幻感与沉浸感的"宇宙神经元网架"中自由进行认知下钻与网状发散。

1.2 整体技术栈拓扑与分层解耦模型

系统在架构上遵循严格的全栈解耦与前后端责任分离原则，整体架构分为四层：

+-----------------------------------------------------------------------+
|                       Presentation Layer (UI/UX)                      |
|   Tailwind CSS | Radial Menu | Node Inspector | Timeline Scrubber     |
+-----------------------------------------------------------------------+
                                   | (Events & Actions)
                                   v
+-----------------------------------------------------------------------+
|                  Application & State Engine (Zustand)                  |
|   useMindStore | Snapshots History | Selection Set | Layout Config    |
+-----------------------------------------------------------------------+
                |                                       |
                v                                       v
+---------------------------------------+   +---------------------------+
| 3D Spatial Rendering & Simulation     |   | AI Inference Proxy Gateway|
| React Three Fiber | d3-force-3d       |   | Express Server (Port 3000)|
| Three.js Scene | OrbitControls        |   | Gemini 3.5 Flash SDK      |
+---------------------------------------+   +---------------------------+
|
+---------------------------------------+   +---------------------------+

表现与交互层 (Presentation Layer)：基于 React 18 + Tailwind CSS，负责模态框、径向环形控制菜单（Radial Menu）、顶部演化时间轴（Timeline Scrubber）及控制面板（Controls）等 2D HTML/DOM 叠加层渲染。

应用状态层 (Application State Layer)：基于 Zustand 构建单一事实源（Single Source of Truth），统一管理图谱拓扑数据、历史版本快照链、节点选中集合、物理引擎参数及 UI 状态。

空间渲染与模拟层 (Spatial Rendering & Simulation Layer)：基于 @react-three/fiber 和 @react-three/drei 搭建 WebGL 渲染管线，结合 d3-force-3d 在 useFrame 循环中驱动三维粒子的物理位置更新。

AI 智能代理与服务 Gateway 层 (Server-side AI Gateway)：运行在 Node.js (Express) 端的代理层，安全托管 Gemini API Key，将前台发起的认知下钻、节点融合、边关系深度分析等请求转化为高确定性的 JSON 结构化 Prompt 并进行流式/异步推算。

二、 三维空间渲染管线与物理模拟引擎 (3D Engine & Physics Pipeline)

2.1 React Three Fiber (R3F) 与 Three.js 的声明式管线封装

GraphView.tsx 是整个应用的核心三维渲染主场。系统借助 R3F 将 Three.js 命令式的场景构建逻辑抽象为 React 声明式组件树：

动态灯光与环境：配置了 ambientLight（环境光）、多方向 directionalLight（主平行光与侧补光）以及 pointLight（高光点光源），保证了 Sphere Geometry 材质的高光表面与金属质感。

背景粒子系统 (CosmicBackground)：利用 THREE.Points 与 bufferGeometry 一次性申请 Float32Array 内存，渲染 300 个星空微粒，并在 useFrame 中按

极其轻量地旋转 Y 轴，赋予视口深度视差感。

节点 LOD (Level of Detail) 视距裁剪：通过计算 Camera 到 Node 坐标的欧氏距离，当 (500 units) 时，自动简化 HTML 文字标签与高光特效，有效缓解离屏渲染开销。

2.2 3D 节点与边线几何体绘制细节

1. 节点几何体 (Node Geometry)
   每个节点采用动态半径的 SphereGeometry 渲染。节点半径由节点权重决定：
   节点材质根据节点类型（root, expansion, fusion, independent）和 Persona 色彩策略进行高光与透明度设定，并支持多选高光外发光环与专注模式（Focus Mode）下的渐进隐匿（Dimming Effect）。
2. 边线与二次贝塞尔曲线 (Quadratic Bezier Line)
   常规图拓扑使用简单直线，而 Synapse Mind 在 EdgeItem 中引入了 QuadraticBezierLine（基于 @react-three/drei）。系统通过计算源节点与目标节点的中点，并施加垂直方向的弯曲偏移量，生成具有张力感的柔性弧线：
   这种设计显著提升了交错密集边的视觉可读性，避免了直线相交时的视觉死结。

2.3 d3-force-3d 力导向物理引擎的集成与收敛控制

系统的空间布局并非静态硬编码，而是由 d3-force-3d 在三维空间中实时迭代解算。

// 物理力学模拟器初始化核心逻辑
const simulation = d3.forceSimulation(d3Nodes, 3)
  .force('link', d3.forceLink(d3Edges).id((d: any) => d.id).distance(physicsConfig.linkDistance))
  .force('charge', d3.forceManyBody().strength(physicsConfig.chargeStrength))
  .force('center', d3.forceCenter(0, 0, 0))
  .force('collide', d3.forceCollide().radius((d: any) => getNodeRadius(d) + NODE_GAP));

力学解算器分析：

库仑斥力 (forceManyBody)：赋予所有节点排斥力，防止节点重叠爆发。

胡克弹簧引力 (forceLink)：边线作为弹性连线拉近相关概念，平衡距离由 linkDistance 调控。

碰撞体防护 (forceCollide)：利用节点外包球

阻止节点互相穿透。

冷却衰减算法 (alphaDecay)：初始

，每帧以衰减率进行能量消耗，当

时物理引擎休眠，降低 CPU 占用。

三、 响应式状态拓扑与时空演化历史引擎 (State Engine & Temporal Evolution)

3.1 Zustand 架构下的单一状态树设计

在 /store/useMindStore.ts 中，系统采用 Zustand 管理全局响应式状态。相比于 Redux 或 Context API，Zustand 在频繁的 3D 帧更新与拖拽碰撞中表现出极低的渲染重绘过载（Re-render Overhead）。

export interface MindStore {
  nodes: MindNode[];
  edges: MindEdge[];
  history: HistoryState[];
  historyIndex: number;
  focusedNodeId: string | null;
  selectedNodes: Set<string>;
  isTimelinePlaying: boolean;
  timelineSpeed: number;
  // ...包含 20+ 项状态操纵方法 (Actions)
}

3.2 可滑动"时空演化轴" (Evolution Timeline Engine)

Synapse Mind 包含一个创新的思维演化历史追溯系统：每当 AI 完成一次发散下钻、节点融合、或用户执行手动修改时，系统会自动向历史链压入一个快照项（Snapshot）：

pushHistory: (label = '思维演化快照') => {
  const { nodes, edges, history, historyIndex } = get();
  const snap = {
    nodes: nodes.map(n => ({...n})),
    edges: edges.map(e => ({
      ...e,
      source: typeof e.source === 'object' ? (e.source as any).id : e.source,
      target: typeof e.target === 'object' ? (e.target as any).id : e.target
    })),
    timestamp: Date.now(),
    label
  };
  const newHistory = history.slice(0, historyIndex + 1);
  newHistory.push(snap);
  set({ history: newHistory, historyIndex: newHistory.length - 1 });
}

配合 EvolutionTimeline.tsx 组件，用户能够像播放视频一样，点击播放/暂停键或拖动进度条，实时在三维空间中回放整个思维拓扑从单个核心概念逐步爆破发散为庞大知识星云的全过程。

四、 服务端 AI 代理与 Gemini 3.5 智能推演网关 (Server-Side AI Gateway)

4.1 全栈 API 代理隔离与安全设计

遵循现代 Web 应用安全规范，客户端代码中无任何暴露的 Gemini API Key。所有 AI 推演逻辑均路由至 Server 端（server.ts / /services/geminiService.ts），通过环境变量 process.env.GEMINI_API_KEY 安全调用高阶 AI 模型。

4.2 Gemini 推演管线的五大核心能力

序号	推演模块	输入上下文	Gemini 模型配置	期望输出格式	业务应用场景
1	发散下钻 (expandNode)	当前节点标签、关联邻居、Persona 人设	gemini-3.5-flash + JSON Mode	结构化子节点数组及边关系	激发未知概念衍生
2	跨界融合 (fuseNodes)	选中的 2 个或多个节点拓扑	gemini-3.5-flash + JSON Mode	新碰撞节点 + 双向关联	异质思维交叉碰撞
3	连线增强 (enrichConnection)	源节点与目标节点	gemini-3.5-flash	关系分类标签与强度系数 (0-1)	精细化拓扑权重
4	种子初始化 (seedMindMap)	用户输入的一句话主题或长文本	gemini-3.5-flash	标准 Root + 第一层发散节点	秒级生成全景知识网
5	视觉与研究提纲生成	节点细节及上下文拓扑	gemini-3.5-flash	标准 SVG 矢量图与 5 章节 Markdown	深度学术知识库扩展

4.3 健壮性与指数退避重试 (Exponential Backoff Retry)

考虑到大语言模型 API 偶尔遇到的网络抖动或 Rate Limit 限流，/services/geminiService.ts 内置了指数退避重试机制：

async function retryOperation<T>(fn: () => Promise<T>, retries = 3, delay = 1000): Promise<T> {
  try {
    return await fn();
  } catch (error) {
    if (retries <= 0) throw error;
    await new Promise(resolve => setTimeout(resolve, delay));
    return retryOperation(fn, retries - 1, delay * 2);
  }
}

五、 多维成果合成与导出子系统 (Multi-Dimensional Export Subsystem)

Synapse Mind 不仅是一个沉浸式思考工具，也是一个高效的知识产出工作站。通过 services/exportService.ts 与 MultiExportModal.tsx，系统能够从底层 3D 拓扑结构中提炼出三种不同维度的产出物：

+-------------------------------------+
|   3D Mind Graph Data (Nodes/Edges)  |
+-------------------------------------+
                   |
     +-------------+-------------+
     |             |             |
     v             v             v
+----------+  +----------+  +----------+
|  1. Marp |  |2. Mermaid|  |  3. Full |
|    PPT   |  | Diagram  |  | Knowledge|
|  Outline |  |  (.mmd)  |  |   Base   |
|   (.md)  |  |          |  |   (.md)  |
+----------+  +----------+  +----------+

5.1 语法严密性修复（以 Mermaid.js 导出为例）

在初始实现中，Mermaid 流程图导出函数曾经出现过语法解析错误（Parse error on line 2）：

问题根因：使用了非标准内部空格（如 node(( "label" ))），导致 Mermaid 解析器将括号与引号之间的空格误诊为非法的符号标记。

工程修护方案：引入严格的 ID 净化函数 cleanId() 与标签转义函数 sanitize()：

export function generateMermaidDiagram(nodes: MindNode[], edges: MindEdge[]): string {
  if (!nodes || nodes.length === 0) return 'graph TD\n  Empty["空图谱"]';

  let code = `graph TD\n`;
  const sanitize = (text: string) => (text || '').replace(/["'()\[\]{}#]/g, '').replace(/[\r\n]+/g, ' ').trim();
  const cleanId = (id: string) => (id || 'node').replace(/[^a-zA-Z0-9_]/g, '_');

  nodes.forEach(n => {
    const id = cleanId(n.id);
    const shapeStart = n.type === 'root' ? '((' : n.type === 'fusion' ? '{{' : '([';
    const shapeEnd = n.type === 'root' ? '))' : n.type === 'fusion' ? '}}' : '])';
    code += `  ${id}${shapeStart}"${sanitize(n.cn)}"${shapeEnd}\n`;
  });

  edges.forEach(e => {
    const sId = cleanId(typeof e.source === 'object' ? (e.source as any).id : e.source);
    const tId = cleanId(typeof e.target === 'object' ? (e.target as any).id : e.target);
    const label = sanitize(e.label || '关联');
    code += `  ${sId} -- "${label}" --> ${tId}\n`;
  });

  return code;
}

六、 批判性工程评估与底层性能瓶颈诊断 (Critical Engineering Evaluation)

尽管 Synapse Mind 在视觉体验与 AI 交互上达到了极高水平，但在深入的代码剖析与性能实测中，依然暴露出若干严峻的工业级工程瓶颈与改进空间：

6.1 渲染层：R3F Html 标记大量堆叠导致的 DOM 重绘灾难

在 GraphView.tsx 中，每个 3D 节点均挂载了一个来自 @react-three/drei 的 组件，用于在 3D 坐标上叠加显示 2D HTML 文字标签：

<Html position={[0, getNodeRadius(node) + 3, 0]} center distanceFactor={120}>
  <div className="select-none pointer-events-none text-center">...</div>
</Html>

批判性诊断：每个 都会在 WebGL Canvas 上方的真实 DOM 树中创建一个绝对定位的 div。当图谱节点达到 200~500 个以上 时，虽然 WebGL 依然能维持 60 FPS，但浏览器主线程在每帧通过 CSS transform3d 同步数百个 DOM 节点位置时，会导致严重的 Style Recalculation（样式重计算） 与 Layout Reflow（布局重排），帧率将骤降至 15~20 FPS。

重构方案建议：将非选中状态的文本标签全面替换为 SDF (Signed Distance Field) 3D Text（例如使用 @react-three/drei 的 或 组件），实现纯 WebGL 内的高性能文本批处理渲染；仅对当前被选中或 hover 的节点按需挂载 HTML DOM 元素。

6.2 物理引擎：单线程 CPU 计算阻碍主线程 UI 响应

目前 d3-force-3d 在 React 主线程中直接运行，其 simulation.tick() 计算与 React 渲染共享同一个 JavaScript 单线程。

批判性诊断：力导向算法的算法复杂度为 （其中 为节点数，涉及库仑斥力的两两计算）。当节点数扩展至 300+ 时，每帧力学计算消耗时间超过 16ms，会直接导致渲染卡顿，甚至阻塞模态框点击和输入框打字等交互。

重构方案建议：采用 Web Worker 将 d3-force-3d 的计算整体离线化（Offscreen Physics）。Worker 线程只负责按固定频率解算浮点数坐标数组，并利用 Transferable Objects（或 SharedArrayBuffer）将内存数据极速传输回主线程，实现物理解算与渲染管线的高效并行解耦。

6.3 状态管理：历史快照深拷贝（Deep Copy）带来的 GC 压力与内存膨胀

在 /store/useMindStore.ts 的 pushHistory 函数中：

const snap = {
  nodes: nodes.map(n => ({...n})),
  edges: edges.map(e => ({...e, ...}))
};

批判性诊断：每一次操作（哪怕只是修改一个节点的颜色或增加一个标签），系统都会全量浅/深拷贝整个 nodes 与 edges 数组。若用户在包含 100 个节点、200 条边的图谱上进行了 50 次下钻交互，历史栈中将持有上万个节点对象的引用，引发严重的内存占用，并频繁触发浏览器的 Garbage Collection (GC) 垃圾回收停顿。

重构方案建议：引入基于 Immer.js 的不可变数据结构，或改用 Structural Sharing（结构共享） 及 Operation Vector / Delta Encoding（增量变更日志） 模式，历史栈仅记录 ADD_NODE、MOVE_NODE、UPDATE_PROP 等补丁包（JSON Patch），实现内存消耗降低 90% 以上。

6.4 AI 推演：缺乏客户端 Schema 校验与流式解析 (Streaming UI)

目前 geminiService.ts 采用一次性非流式请求等待返回完整 JSON 字符串，再用 JSON.parse 进行解析。

批判性诊断：如果 Gemini 模型输出因网络中断截断，或模型返回的 JSON 结构缺少 id / cn 字段，会导致 JSON 解析抛出异常或界面渲染出空白节点。

重构方案建议：引入 Zod 库对 AI 返回的数据结构进行强类型运行时校验（Runtime Schema Validation）；同时采用 Gemini API 的 Streaming Response（流式响应），结合前台 Typing 效果，让用户能够实时看到节点一个接一个在 3D 空间中"生长爆发"出来，大幅提升系统的响应感知体验。

七、 安全防范、可观测性与未来演进蓝图 (Security, Observability & Roadmap)

7.1 安全防护机制

API Key 隔离防护：确保 GEMINI_API_KEY 仅在 Node.js 服务端环境读取，.env 与 .env.example 规范隔离。

XSS 注入防护：在 MarkdownRenderer 与 MermaidRenderer 中，针对用户输入及 AI 生成的 Markdown / Mermaid 文本，严格过滤

7.2 可观测性与错误边界 (Error Boundaries)

WebGL 上下文丢失防护：移动端设备或低配显卡在内存不足时可能会触发 WebGL webglcontextlost 事件。建议在 上挂载上下文恢复监听器：

useEffect(() => {
  const canvasEl = canvasRef.current;
  const handleContextLost = (event: Event) => {
    event.preventDefault();
    console.warn("WebGL Context Lost! Attempting to restore...");
  };
  canvasEl?.addEventListener("webglcontextlost", handleContextLost, false);
  return () => canvasEl?.removeEventListener("webglcontextlost", handleContextLost);
}, []);

7.3 系统演进蓝图 (Engineering Roadmap)

+-----------------------------------------------------------------------------------+
|                        Synapse Mind 未来三阶段演进路线图                          |
+-----------------------------------------------------------------------------------+
| Phase 1: 性能极速提升 (Performance Polish)                                        |
|  - 纯 WebGL 3D SDF Text 替换 DOM Html Marker                                      |
|  - Web Worker 物理力学解算分离                                                    |
|  - Immer.js 结构共享历史栈                                                        |
+-----------------------------------------------------------------------------------+
| Phase 2: 深度智能与增强感知 (AI & Perception Augmentation)                        |
|  - Gemini Streaming 实时节点生长流                                                |
|  - Vector Embeddings 向量相似度检索 (自动感知的隐藏关联连线)                      |
|  - 语音输入 + 3D 空间语音下钻 (Web Speech API)                                    |
+-----------------------------------------------------------------------------------+
| Phase 3: 多人实时协作与云端协同 (Real-Time Collaboration)                        |
|  - Yjs / CRDTs 架构无锁多端协同                                                   |
|  - Firebase/Cloud SQL 数据持久化与版本漫游                                        |
+-----------------------------------------------------------------------------------+

八、 总结与评估结论 (Conclusion)

Synapse Mind 成功地将前沿的 3D 空间交互设计与大语言模型的生成推演能力融为一体。其极具未来感的黑色玻璃极客审美、柔性贝塞尔连接线、可滑动的思维演化时间轴以及全维成果导出体系，展现了极高的产品完成度与设计美学。

在工程架构层面，代码模块划分清晰（/components、/store、/services 职责明确），类型定义严谨。通过本报告提出的 3D SDF 文本优化、Web Worker 物理解算分离以及历史增量快照重构，系统将能够轻松承载上千节点级别的庞大知识星云，成为下一代个人与团队认知探索的标志性工具。
