PCB板生产

PCB的本质是在绝缘基材上，通过光刻、蚀刻、电镀等精密制造工艺，构建出预定的导电线路网络，将原理图中的电路连接关系转化为物理实体。随着电子系统向高速化、高频化、小型化、高密化方向演进，PCB已从简单的"连线板"演变为集成了信号传输、电源分配、阻抗控制、热管理、电磁兼容等多重功能的复杂系统级载体。

从五个维度系统解析PCB技术体系：核心功能价值、底层生产技术原理、多层PCB工业化完整工艺流程、全工序核心工艺参数管控标准、以及电气/力学/可靠性三大性能的优化逻辑，旨在为电子设计工程师、制造工艺工程师及技术管理者提供一份体系化、可落地的技术参考。

第一章 PCB核心功能价值深度解析

1.1 PCB四大基础核心功能

（1）机械支撑功能

（2）电气互连（核心作用）

在绝缘板材表面与层间制作定制铜导线，替代传统杂乱导线布线，按照电路原理图实现元器件之间精准导通，完成电源传输、信号交互、接地回路搭建。没有PCB，现代高密度集成电路、高速数字电路无法实现小型化集成。

（3）绝缘隔离与电磁屏蔽

PCB采用多层叠层结构，设置独立接地层（GND层）、电源层（PWR层），利用介质层隔离相邻信号线，杜绝导线之间短路；完整接地铜皮形成屏蔽层，抑制电磁干扰EMI，提升高速电路抗干扰能力，是射频、高速DDR、5G通信设备稳定工作的前提。

（4）散热、标识与模块化适配

大面积铺铜、铜箔区域可充当简易散热层，导出芯片工作热量；大功率PCB还可设计导热焊盘、导热过孔连通散热结构；
表面丝印字符标注元器件位号、型号、极性标识，方便SMT贴片焊接、维修检修；
标准化外形结构适配设备壳体，实现电路板模块化拆装、批量组装。

1.2 电气互连：信号与电流的精密传输通道

电气互连是PCB最核心、最基础的功能。PCB通过精密蚀刻形成的铜箔走线，替代了传统电子设备中繁杂的点对点导线，在有限的平面空间内构建出高度有序的导电网络，实现元器件之间稳定可靠的电流与信号传输。

电源分配网络（PDN）功能：PCB中的电源平面（Power Plane）和接地平面（Ground Plane）构成了完整的电源分配网络。大电流路径通过加宽铜箔、加厚铜层（2oz甚至3oz）和增加并联过孔来降低直流电阻，确保电源从输入端口高效输送到每一个元器件的电源引脚。对于FPGA、GPU等高功耗芯片，电源平面的完整性直接影响芯片的供电稳定性和瞬态响应能力。

信号传输功能 ：在数字电路中，PCB走线不仅是简单的导线，更是具有特定特性阻抗的传输线。随着信号速率进入Gbps级别（如PCIe 5.0达32 GT/s、DDR5达6400 MT/s），走线的阻抗连续性、损耗特性、串扰水平成为决定信号质量的关键因素。PCB通过精确控制走线宽度、介质层厚度和基材介电常数，实现50Ω单端阻抗或90Ω/100Ω差分阻抗的精准管控。

层间互连功能 ：多层PCB通过金属化过孔（Plated Through Hole, PTH）实现不同层之间的电气连接。从简单的通孔到HDI（高密度互连）板的盲孔、埋孔，再到先进封装中的微孔（Microvia，直径≤0.1mm），过孔技术的演进直接推动了PCB布线密度的提升。

1.3 机械支撑：元器件的稳固安装平台

PCB为各种电子元器件------从0201封装的微型电阻电容到BGA封装的大型芯片------提供了标准化的机械安装平台。焊盘（Pad）作为元器件引脚的焊接界面，其尺寸、形状和位置精度直接影响焊接质量和连接可靠性。

结构承载能力 ：FR-4玻纤环氧树脂基材具有优异的机械强度，常温下抗弯强度可达350-500 MPa，足以支撑元器件在运输、组装和使用过程中承受的各种机械应力。对于大尺寸背板或厚铜板，通过增加板厚（如3.2mm或更厚）和选用高Tg材料来进一步提升结构刚性。

标准化接口：PCB的安装孔、定位孔、连接器焊盘等结构要素，为电子设备提供了标准化的机械接口，使得不同供应商的元器件和模块可以在统一的PCB平台上实现集成组装，极大地降低了系统集成的复杂度和成本。

1.4 散热与电磁兼容：系统级性能保障

散热通道功能 ：PCB不仅是电气连接的载体，也是重要的散热路径。铜的导热系数约为401 W/m·K，远高于FR-4基材的0.25-0.35 W/m·K。通过大面积铜箔、散热过孔阵列（Thermal Via Array）和金属基PCB（铝基板、铜基板）等设计，PCB可以有效地将高功耗元器件产生的热量传导、扩散到环境中。对于LED照明、功率模块等高热流密度应用，金属基PCB已成为标配方案。

电磁兼容（EMC）功能 ：PCB的叠层结构和平面设计对系统的电磁兼容性能起着决定性作用。完整的接地平面可以提供低阻抗的信号回流路径，大幅降低电磁辐射（EMI）和信号串扰。电源平面与地平面形成的平板电容（Plane Capacitance）可以在高频范围内提供天然的去耦效果，抑制电源噪声。通过合理的层叠设计------信号层紧邻参考平面、关键信号走带状线内层、避免跨越分割平面------可以将系统的EMC性能提升一个数量级。

1.5 系统集成与标识：从载体到平台的价值跃升

系统集成平台 ：现代PCB已经超越了单纯的"连线板"定位，成为系统级集成的核心平台。嵌入式无源器件（Embedded Resistor/Capacitor）、埋入式芯片（Embedded Die）、腔体设计（Cavity）等技术使得PCB可以集成更多的功能元件，进一步缩小系统体积。刚挠结合板（Rigid-Flex PCB）则将刚性板和柔性板融为一体，实现了三维空间内的灵活互连。

标识与可追溯性 ：PCB表面的丝印层（Silkscreen）通过文字和符号标注元器件位号、极性标识、板号版本、生产日期等信息，为生产组装、测试维修提供了重要的视觉指引。激光打标（Laser Marking）和二维码标识技术则进一步提升了PCB的全生命周期可追溯能力。

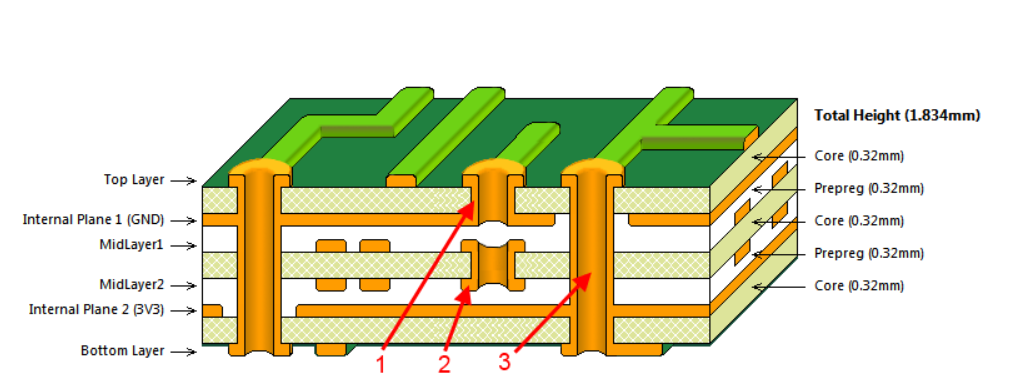

多层PCB剖面结构展示信号层、电源层与地层堆叠

图1：多层PCB剖面结构，展示了信号层、电源层、地层通过过孔实现层间互连的复杂结构

第二章 PCB底层生产技术原理

2.1 基材体系：PCB的物质基础

PCB的性能上限首先由基材决定。覆铜板（Copper Clad Laminate, CCL）是PCB制造的基础原材料，由铜箔、树脂基体和增强材料三部分经高温压合而成。

FR-4玻纤环氧树脂体系 ：FR-4是目前应用最广泛的PCB基材，以E型玻璃纤维布为增强材料，以环氧树脂为基体。其Dk（介电常数）约为4.2-4.8（1GHz下），Df（损耗因子）约为0.015-0.025，Tg（玻璃化转变温度）从130℃到180℃不等。FR-4的综合性能均衡，成本适中，覆盖了消费电子、工业控制、通信设备等绝大多数应用场景。

高频高速基材体系 ：随着5G通信、毫米波雷达、高速SerDes等应用的兴起，传统FR-4已无法满足高频低损的要求。以Rogers为代表的PTFE（聚四氟乙烯）基高频板材，Dk可低至2.2-3.5，Df可低至0.001-0.003，且随频率和温度的稳定性极佳。此外，还有碳氢化合物陶瓷填充体系（如Rogers RO4835）、改性环氧体系等中高频方案，在性能和成本之间提供了不同的平衡点。

关键材料参数解读：

Tg（玻璃化转变温度） ：树脂从玻璃态转变为高弹态的临界温度。Tg越高，材料在高温下的尺寸稳定性越好。普通FR-4 Tg约130-140℃，高Tg FR-4可达170-180℃，无铅焊接要求Tg≥150℃。
CTE（热膨胀系数） ：材料受热膨胀的速率。Z轴CTE对过孔可靠性至关重要------铜的CTE约为17 ppm/℃，而FR-4树脂的Z轴CTE在Tg以上可达250-350 ppm/℃，巨大的失配会导致过孔铜壁在温度循环中产生疲劳断裂。高端材料通过填料改性可将Z轴CTE降至30-50 ppm/℃。
Td（热分解温度） ：树脂开始热分解的温度，通常要求≥300℃，以承受无铅回流焊260℃的峰值温度。

2.2 光刻与蚀刻：导电图形的形成原理

PCB线路图形的形成基于"选择性去除"的原理------通过光刻技术在铜箔表面定义出需要保留的图形区域，再用蚀刻液将不需要的铜腐蚀掉。

光刻原理 ：光刻（Photolithography）是利用光敏材料（光刻胶或干膜）在紫外线照射下发生化学性质变化的特性，将掩膜版（Film或LDI直接成像）上的图形转移到铜箔表面的工艺。负性光刻胶在曝光区域发生交联反应而固化，显影后留在铜面上作为蚀刻的阻挡层；正性光刻胶则相反，曝光区域被溶解。目前PCB行业主流使用干膜（Dry Film）光刻工艺，通过贴膜、曝光、显影三步完成图形转移。

蚀刻原理：蚀刻（Etching）是利用化学药液将未被光刻胶保护的铜层溶解去除的过程。内层蚀刻通常使用酸性氯化铜蚀刻液（CuCl₂ + HCl + H₂O₂体系），其反应机理为：Cu + CuCl₂ → 2CuCl，CuCl + HCl → HCuCl₂。蚀刻的关键在于控制侧蚀（Undercut）------蚀刻液不仅向下腐蚀铜层，也会侧向侵蚀线路侧壁，导致线宽变细。侧蚀量与蚀刻时间、铜厚、蚀刻方式（喷淋式/浸泡式）直接相关。

图形电镀法：外层线路通常采用"图形电镀+蚀刻"工艺（Pattern Plating），即先在整板上镀一层薄铜，然后通过光刻定义出线路图形，在图形区域电镀加厚铜和锡，去膜后以锡为抗蚀层进行蚀刻。这种方法可以获得更好的线宽精度和更厚的铜层。

2.3 过孔金属化：层间互连的技术核心

多层PCB各层之间的电气连接通过金属化过孔实现，其技术核心是在绝缘的孔壁上沉积一层连续、致密、附着力强的铜层。

化学沉铜（PTH）原理 ：钻孔后的孔壁是绝缘的树脂和玻璃纤维，无法直接电镀。化学沉铜（Electroless Copper Plating）利用氧化还原反应，在不依赖外加电源的情况下，在孔壁表面催化沉积一层薄铜（通常0.3-0.8μm），作为后续电镀的导电基底。沉铜工艺包括一系列复杂的前处理步骤：溶胀（Swelling）→ 除胶渣（Desmearing，高锰酸钾溶液）→ 中和 → 微蚀 → 预浸 → 活化（钯胶体催化）→ 加速 → 化学沉铜。

电镀铜原理 ：沉铜后的薄铜层太薄，无法满足导电和可靠性要求，需要通过电镀加厚。电镀铜（Electroplating）利用电解原理，以铜球（或磷铜球）为阳极，PCB板面为阴极，在硫酸铜镀液中通过电流使Cu²⁺在阴极还原沉积。对于多层板的通孔电镀，关键挑战是实现孔内铜厚与板面铜厚的均匀分布------由于电流的"尖端效应"，孔口处电流密度高、镀层厚，孔中心电流密度低、镀层薄。通过添加剂（光亮剂、整平剂、载运剂）的协同作用和脉冲电镀技术，可以将孔铜均匀性（TP值，Throwing Power）提升到80%以上。

2.4 表面处理：焊接界面的保护与优化

PCB表面的铜层在空气中容易氧化，影响焊接性能。表面处理工艺就是在裸露的铜焊盘表面施加一层保护性镀层，既防止铜氧化，又保证良好的可焊性。

OSP（有机保焊膜） ：在铜表面形成一层极薄（0.2-0.5μm）的有机保护膜，化学成分为烷基苯并咪唑类化合物。OSP工艺简单、成本低、平整度好，是消费电子的主流选择。但其保护膜较薄，存储寿命有限（通常3-6个月），且不能承受多次回流焊。

沉金（ENIG，化学镀镍浸金）：先在铜表面化学镀一层镍（3-5μm），再在镍表面浸镀一层薄金（0.05-0.1μm）。镍层作为阻挡层防止铜扩散，金层提供抗氧化保护和优异的可焊性。沉金板平整度极高，适合BGA、QFN等细间距器件，存储寿命可达12-24个月。但成本较高，且工艺管控不当会出现"黑盘"（Black Pad）问题------镍层被过度腐蚀导致焊点脆化。

喷锡（HASL，热风整平）：将PCB浸入熔融焊锡，然后用热风刀吹掉多余的焊锡，在铜表面形成一层锡铅或无铅焊锡涂层。喷锡工艺成熟、成本低、可焊性好，但表面平整度差，不适合0.5mm pitch以下的细间距器件。

第三章多层PCB工业化完整工艺流程

多层PCB的制造是一个高度复杂、工序繁多的系统工程。一块普通的8层板需要经过约40-50道主要工序，而高端HDI板或高多层板（20层以上）的工序数可达80-100道。以下以8层FR-4多层板为例，完整解析工业化生产的全流程。

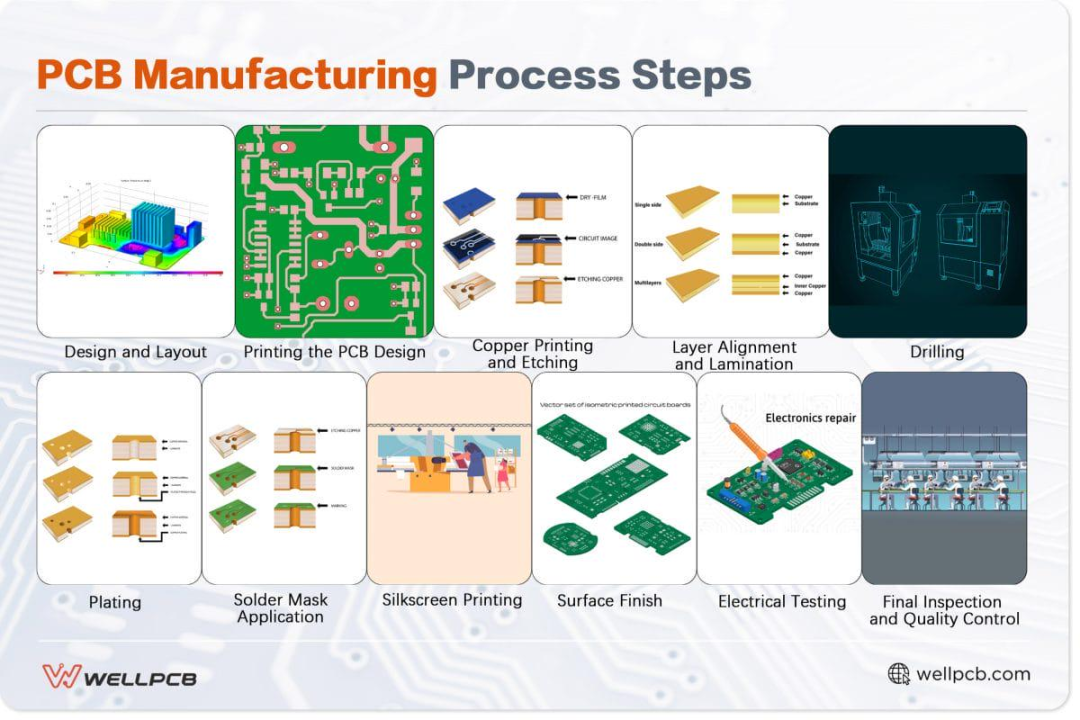

图2：PCB制造工艺流程全景，从设计输出到最终检测出货的完整工序链

3.1 工程准备与开料

工程资料处理 ：客户提供的Gerber文件、钻孔文件、网表文件等首先进入CAM（计算机辅助制造）工作站，工程师进行DFM（可制造性设计）检查和优化，包括线宽线距补偿、焊盘环宽调整、阻抗叠层计算、拼版排版、添加工艺边和定位孔、生成钻带程序等。DFM的质量直接影响后续良率和成本。

开料（Cutting） ：根据拼版尺寸，将大张覆铜板（通常为41"×49"或36"×48"规格）裁切为工作板尺寸。开料后需要进行磨边处理，去除板边毛刺，防止后续工序中刮伤设备或掉屑污染。开料精度要求±0.2mm，板边垂直度≤0.5mm/m。

3.2 内层线路制作

内层线路是多层板的基础，其制作流程为：内层钻孔（定位孔）→ 内层贴膜 → 曝光 → 显影 → 蚀刻 → 去膜 → 内层AOI。

内层贴膜：将干膜（Dry Film）通过热压方式贴附在铜箔表面。干膜是一种由聚酯保护膜、光刻胶层和聚乙烯覆盖膜组成的三层结构感光材料。贴膜温度通常控制在100-120℃，压力0.4-0.6 MPa，速度1.5-3.0 m/min。贴膜质量直接影响后续图形转移的精度和附着力。

曝光（Exposure）：将带有线路图形的掩膜版（菲林）与贴好干膜的板子对齐，在紫外线下曝光。曝光能量（通常50-80 mJ/cm²）需要精确控制------能量不足会导致干膜固化不充分、显影后线宽偏细；能量过高则会产生散射导致线宽偏粗和显影残胶。传统菲林曝光的对位精度约为±25μm，而LDI（激光直接成像）技术可以达到±10μm甚至更高，且无需菲林，适合小批量、高精度产品。

显影（Development） ：用1%左右的碳酸钠（Na₂CO₃）弱碱液溶解未曝光区域的干膜，露出下面的铜面。显影温度控制在28-32℃，喷淋压力0.2-0.3 MPa，速度根据干膜型号调整。显影后需要检查线宽、图形完整性和干膜附着力。

蚀刻（Etching）：用酸性氯化铜蚀刻液腐蚀掉未被干膜保护的铜层，留下所需的线路图形。蚀刻液的主要参数包括：Cu²⁺浓度120-160 g/L，Cl⁻浓度180-220 g/L，HCl浓度2-3 N，温度45-55℃。蚀刻因子（Etching Factor）------即侧蚀量与铜厚的比值------是衡量蚀刻质量的关键指标，优质水平应达到3:1以上。

去膜（Stripping）：用NaOH溶液（3-5%浓度，温度45-55℃）去除覆盖在铜线上的已固化干膜，露出最终的内层铜线路。

内层AOI（自动光学检测） ：使用高分辨率CCD相机对线路图形进行扫描，通过图像比对算法检测开路、短路、线宽偏差、缺口、针孔等缺陷。AOI是内层质量管控的关键关卡，因为内层缺陷在压合后将无法修复。检测精度可达5-10μm，误报率控制在5%以下。

3.3 棕化与压合

棕化（Brown Oxide） ：内层线路制作完成后，在铜表面进行棕化处理------通过化学氧化在铜表面形成一层均匀的针状氧化铜晶体，呈棕红色，因此得名"棕化"。棕化层的作用是：增加铜表面的粗糙度，提高与半固化片树脂的机械咬合力；同时形成化学转化层，增强界面结合强度。棕化后铜面粗糙度Rz通常控制在1.5-3.0μm。

叠层（Lay-up）：按照设计的叠层结构，将内层芯板、半固化片（Prepreg，简称PP）、铜箔按顺序精准堆叠。半固化片是由玻璃纤维布浸渍环氧树脂后经B阶半固化制成的粘结片，在高温高压下会熔融流动并最终固化，实现层间粘结。叠层操作在万级洁净间内进行，使用销钉定位或光学对位系统，确保各层之间的对准精度。叠层顺序、PP张数和树脂含量需要经过精确计算，既要保证层间绝缘厚度满足阻抗要求，又要避免树脂过多导致流胶过度或过少导致填胶不足。

压合（Lamination）：将叠好的板坯放入真空热压机中，在高温高压下使半固化片熔融、流动、固化，将各层永久粘结为一体。压合是多层板制造中技术含量最高、对可靠性影响最大的工序之一。

压合过程通常分为四个阶段：

预热阶段（室温→120-140℃）：低压（0.3-0.5 MPa），树脂开始软化，排除层间空气
树脂流动阶段（120→160℃）：中压（1.2-1.5 MPa），树脂充分流动填充空隙，时间严格控制（<8分钟）防止图形漂移
固化阶段（170-220℃）：高压（2.5-3.5 MPa，约300-500 psi），树脂交联固化，保温60-120分钟
冷却阶段 （降至80℃以下）：保持高压，降温速率≤4℃/min，减少内应力和翘曲

压合后还需要进行后固化（Post-cure）处理------在150-180℃烘箱中烘烤2-4小时，使树脂固化度达到95%以上，释放内应力，提高尺寸稳定性。

3.4 钻孔与孔金属化

钻孔（Drilling）：压合后的多层板需要钻出通孔、盲孔、元件孔、安装孔等各种孔型。机械钻孔使用高精度数控钻床（CNC Drill），钻头转速高达6-16万转/分钟，进给速度和退刀速度经过精确匹配。钻孔质量直接影响后续孔金属化的可靠性------孔壁粗糙、钉头、胶渣都会导致沉铜附着力差或空洞。

钻孔的关键参数：

孔径精度：±0.025mm（常规机械钻），激光钻可达±0.005mm
孔位精度：±0.05mm（常规），±0.025mm（高端板）
孔壁粗糙度：Rz ≤ 25μm（玻纤增强基材）
纵横比（Aspect Ratio）：板厚/孔径，常规≤8:1，高端可达12:1甚至20:1

对于HDI板，还需要激光钻孔（Laser Drill）来制作微盲孔（直径0.075-0.15mm）。CO₂激光和UV激光是两种主流技术，前者适合树脂材料加工，后者适合铜材料加工。

去钻污（Desmear） ：钻孔过程中产生的高温会使孔壁树脂熔融形成胶渣（Smear），特别是在内层铜环位置，胶渣会隔绝沉铜与内层铜的连接，导致"内层开路"。去钻污通常采用高锰酸钾（KMnO₄）碱性溶液法，分为三步：溶胀（Swelling，使树脂膨胀松软）→ 去钻污（KMnO₄氧化分解树脂）→ 中和（还原残留的高锰酸根）。对于高纵横比孔或特殊材料，也会使用等离子体（Plasma）去钻污。

化学沉铜（PTH）：在绝缘孔壁上沉积一层薄铜（0.3-0.8μm），建立导电基底。完整流程包括：除油 → 微蚀 → 预浸 → 活化（钯胶体）→ 加速 → 化学沉铜。沉铜质量的关键是孔壁覆盖率100%、无空洞、无结瘤、附着力强。

全板电镀（Panel Plating）：沉铜后进行全板电镀加厚，将孔铜和表面铜层加厚到20-25μm以上。电镀液为硫酸铜体系，通过添加剂（光亮剂、整平剂、载运剂）控制镀层结晶形貌和均匀性。对于高纵横比孔，需要使用脉冲电镀（Pulse Plating）或周期换向电镀来提高孔内铜厚均匀性。

3.5 外层线路制作

外层线路制作与内层类似，但通常采用"图形电镀法"而非"减成法"，以获得更好的线宽控制和更厚的铜层。

外层贴膜与曝光：流程与内层相同，但外层因为板厚增加、表面不平整度更高，贴膜参数需要调整。曝光对位需要同时考虑与内层的对准。

图形电镀（Pattern Plating）：在显影后露出的铜面（线路和焊盘区域）电镀加厚铜和锡。铜层厚度根据设计要求通常为15-25μm，锡层厚度3-8μm作为后续蚀刻的抗蚀层。图形电镀的挑战在于确保线路底部和孔内的铜厚均匀。

去膜与蚀刻：先用NaOH去除干膜，然后用碱性蚀刻液（氨性氯化铜体系）蚀刻掉露出的底层铜。锡层保护线路区域不被蚀刻。蚀刻后退锡（Tin Stripping），用硝酸或专用退锡液去除锡层，露出最终的外层铜线路。

外层AOI：同内层AOI，检测外层线路的开路、短路、线宽偏差等缺陷。

3.6 阻焊与丝印

阻焊（Solder Mask） ：在板面涂覆一层绿色（或其他颜色）的阻焊油墨，只露出焊盘和测试点等需要焊接的区域。阻焊层的作用是：防止焊接时桥连短路、保护线路免受氧化和机械损伤、提供绝缘保护。

阻焊工艺流程：

前处理：磨板或化学清洗，增加铜面粗糙度以提高油墨附着力
阻焊印刷/涂布：丝网印刷或 curtain coating 涂覆阻焊油墨，厚度通常15-25μm
预烘（Pre-cure）：70-80℃烘烤20-30分钟，使油墨半固化便于曝光
曝光：通过阻焊菲林进行UV曝光，曝光区域油墨交联固化
显影：碳酸钠溶液溶解未曝光区域的油墨，露出焊盘
后烘（Post-cure）：150℃烘烤60分钟，使阻焊层完全固化，达到最终性能

丝印（Silkscreen / Legend） ：在阻焊层表面印刷白色（或黄色）的字符和符号，包括元件位号（R1、C2、U3等）、极性标识、板号版本、条形码等。丝印通常采用丝网印刷工艺，油墨为环氧树脂基，印刷后经UV固化或热固化。

3.7 表面处理与成型

表面处理（Surface Finish）：在裸露的铜焊盘表面施加保护性镀层。根据产品要求选择OSP、沉金、喷锡、沉银、沉锡等不同工艺（详见2.4节）。

成型（Routing / V-Cut）：将拼版的大板分割成单个PCB单元。主要方式有：

数控铣边（Routing）：用CNC铣床沿外形轮廓铣切，精度高，适合复杂外形
V-Cut（V刻）：在板的正反面刻出V形槽，便于手工掰断，适合规则矩形板
冲床冲压（Punching）：用模具冲压，效率高，适合大批量简单外形

成型后还需要进行斜边、倒角、去除毛刺等后处理。

3.8 测试与品质检验

电气测试（E-Test）：使用飞针测试机或通用测试机进行开路/短路测试，确保所有网络连接正确。飞针测试机灵活度高、无需夹具，适合小批量；通用测试机速度快、适合大批量，但需要制作专用治具。测试电压通常为100-250V，绝缘电阻≥100 MΩ。

阻抗测试（Impedance Test）：对有阻抗控制要求的板，使用TDR（时域反射计）测试特性阻抗是否在公差范围内（通常±10%）。测试通常在专门的阻抗测试条（Coupon）上进行。

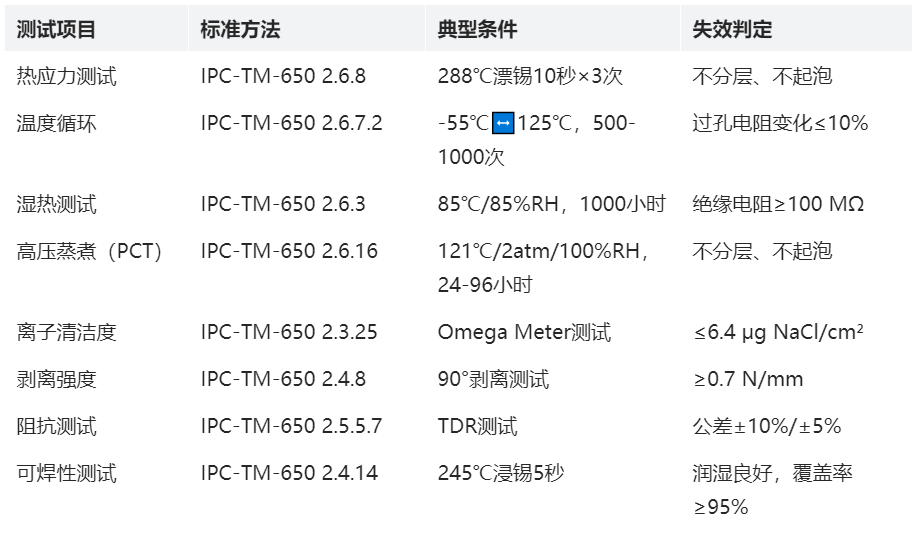

可靠性测试：包括热应力测试（288℃漂锡10秒×3次）、剥离强度测试、绝缘电阻测试、离子清洁度测试等。高可靠性产品还需要进行温度循环、湿热老化、高压蒸煮（PCT）等加速寿命测试。

终检（FQC）：外观全检，检查板面划伤、阻焊脱落、丝印偏移、焊盘氧化、翘曲度等外观缺陷。翘曲度要求通常≤0.75%（板厚方向变形量/板长）。

第四章全工序核心工艺参数管控标准

PCB制造是一个"参数驱动"的过程，每一道工序都有严格的参数管控窗口。参数偏离不仅影响单道工序质量，还会通过累积效应传导到下游工序，最终影响产品的电气性能和可靠性。以下按工序类别梳理核心参数及其管控标准。

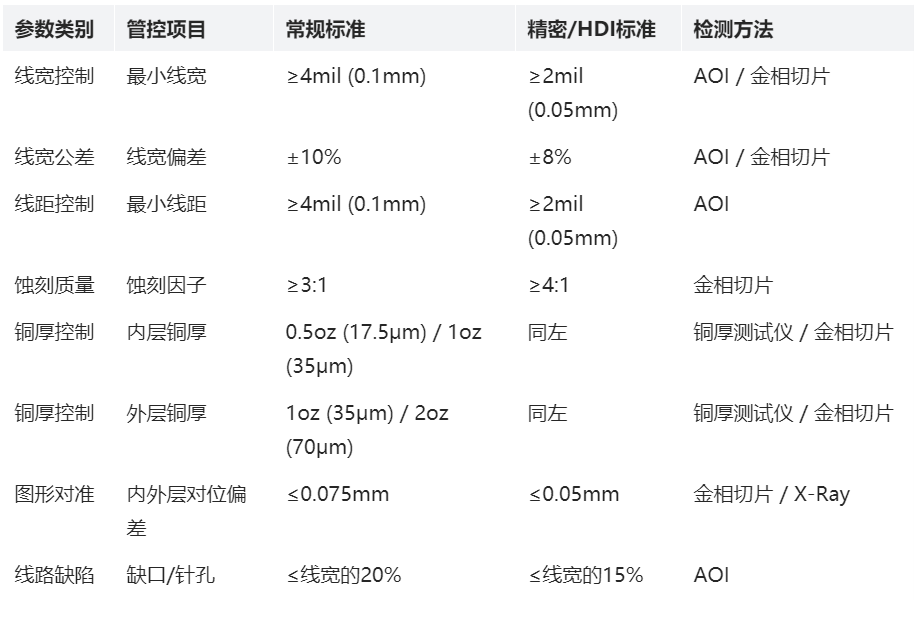

4.1 线路制作参数管控

线路制作是PCB最基础也是最关键的工序，线宽线距精度直接影响阻抗控制和布线密度。

线宽补偿原则：由于蚀刻存在侧蚀，设计线宽需要根据铜厚和蚀刻能力进行预补偿。铜越厚，侧蚀越大，需要补偿的量也越大。1oz铜厚通常补偿0.5-1.0mil，2oz铜厚补偿1.0-2.0mil。

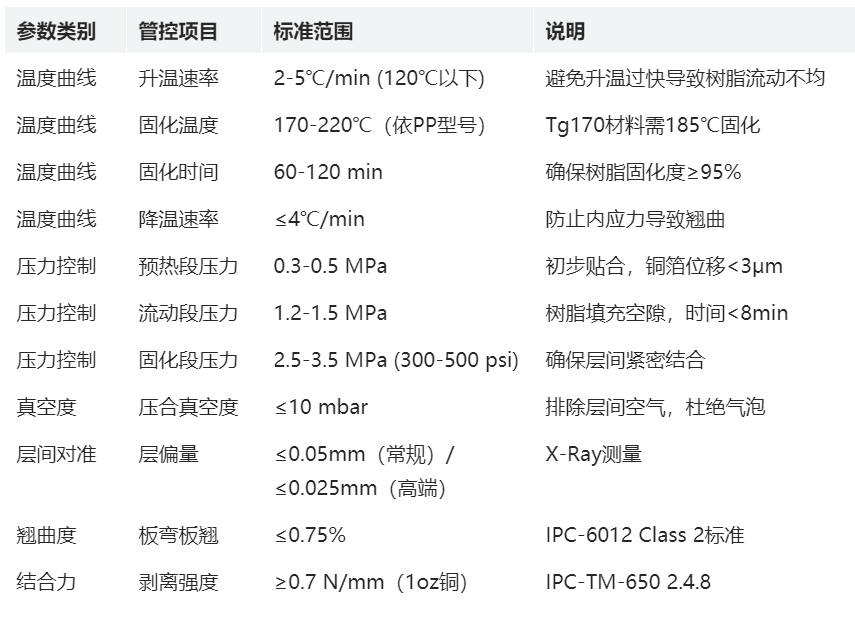

4.2 压合工艺参数管控

压合参数直接影响层间结合力、翘曲度和层间对准精度。

压合曲线定制原则：不同的PP型号、不同的层数、不同的板厚需要不同的压合曲线。核心原则是：树脂流动阶段要"快而准"------既要有足够的流动填充空隙，又不能流动过度导致图形漂移和树脂贫化。

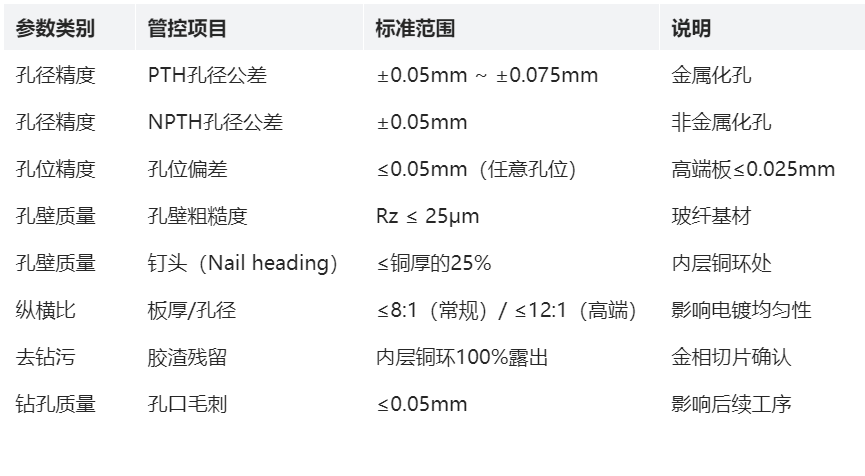

4.3 钻孔参数管控

钻孔质量是孔金属化可靠性的前提。

4.4 电镀参数管控

电镀质量决定了导电性能和过孔可靠性。

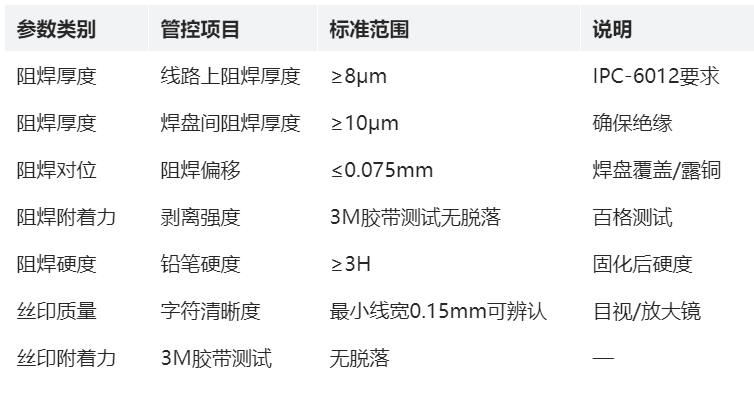

4.5 阻焊与丝印参数管控

4.6 检测与验收标准

PCB的最终验收依据主要是IPC-6012系列标准（刚性板鉴定与性能规范），分为三个等级：

Class 1：通用电子产品，允许一定的外观缺陷
Class 2：专用服务电子产品，较高的可靠性要求（通信、工业等）
Class 3 ：高可靠性电子产品，最高的质量要求（航空航天、医疗、汽车安全等）

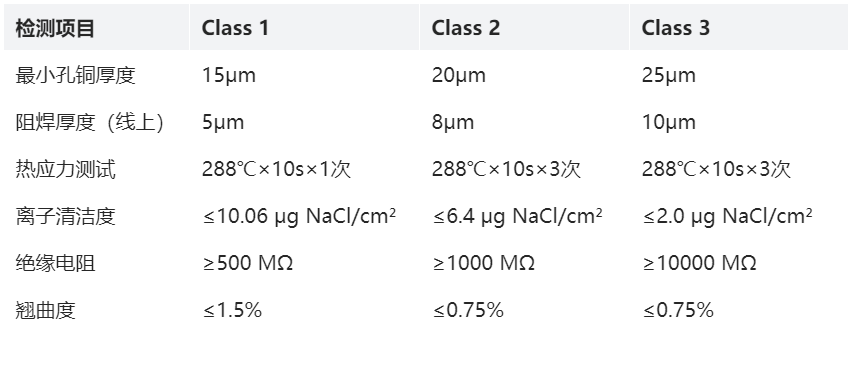

关键验收指标对比：

第五章电气/力学/可靠性性能优化逻辑

PCB的性能优化是一个多目标、多约束的系统工程。电气性能、力学性能和可靠性性能三者之间既相互关联又存在权衡------追求极致的电气性能可能需要更薄的介质和更细的线宽，但这会降低力学强度和可靠性裕度；而过度的安全裕度又会导致成本上升和性能冗余。优秀的PCB设计与制造，在于在三者之间找到最优平衡点。

5.1 电气性能优化逻辑

5.1.1 阻抗控制与信号完整性

阻抗控制的本质：特性阻抗（Characteristic Impedance, Z₀）是传输线理论中最核心的参数，定义为行波电压与行波电流之比，公式为：

Z₀ = √(L/C)

其中L为单位长度电感，C为单位长度电容。对于微带线（Microstrip）和带状线（Stripline），阻抗值由线宽、铜厚、介质厚度、介电常数（Dk）共同决定。

阻抗优化的关键杠杆：

介质厚度：介质厚度每增加10%，阻抗约增加5-8%。这是最有效的调节手段，但受叠层结构和板厚约束。
线宽：线宽每增加10%，阻抗约降低3-5%。线宽受最小线宽工艺能力和布线密度约束。
介电常数Dk：Dk每降低0.2，阻抗约增加2-3%。通过选择不同Dk的材料可以微调阻抗，但材料选择更多由频率和成本决定。
铜厚：铜厚增加会使线宽的"有效宽度"增加（侧蚀和边缘效应），阻抗略有降低。

阻抗公差控制：常规板阻抗公差为±10%，高速板要求±5%甚至±2%。要实现±5%以内的高精度阻抗控制，需要从五个维度同步管控：

材料Dk一致性：选择Dk公差±0.05以内的高速材料
介质厚度精度：压合后介质厚度公差控制在±10μm以内
线宽精度：蚀刻线宽公差控制在±8%以内
铜厚均匀性：板面铜厚均匀性±5%以内
叠层对称性：对称叠层设计，避免不对称导致的阻抗偏差

5.1.2 信号完整性优化

损耗控制：高速信号在PCB传输线上的损耗主要由两部分组成------导体损耗（Conductor Loss）和介质损耗（Dielectric Loss）。在10GHz以下，导体损耗占主导；10GHz以上，介质损耗的占比迅速上升。

导体损耗优化路径：

使用低粗糙度铜箔（HVLP或超HVLP铜箔，Rz ≤ 0.5μm），减少"集肤效应"下的表面散射
适当增加线宽，降低直流电阻（但受阻抗约束）
优化电镀工艺，获得更致密、更光滑的铜层

介质损耗优化路径：

选用低Df材料：FR-4 Df ≈ 0.02，中高频材料Df ≈ 0.008-0.01，PTFE基材料Df ≈ 0.001-0.003
减少介质层数，缩短信号路径
避免在信号层下方使用高损耗的阻焊层

串扰控制：串扰是相邻信号线之间通过电场（容性耦合）和磁场（感性耦合）相互干扰的现象。串扰优化的核心手段：

3W原则：线间距≥3倍线宽，可将串扰降低到可接受水平（<5%）
紧邻参考平面：信号层紧邻完整的参考平面，使场线被限制在信号-平面之间，减少外泄
带状线优于微带线：内层带状线被上下两个参考平面夹在中间，串扰远小于表层微带线
差分对设计 ：差分信号相互耦合，对外界干扰具有共模抑制能力

反射控制：阻抗不连续是反射的根本原因。常见的阻抗不连续点包括：过孔、走线换层、线宽变化、分支（Stub）、连接器焊盘。优化策略：

过孔优化：使用反焊盘（Anti-pad）调整过孔处的寄生电容，进行"过孔背钻"（Back Drill）去除无用的Stub部分
换层设计：信号换层时确保两侧参考平面通过地过孔紧密连接，提供连续的回流路径
终端匹配：源端串联匹配、终端并联匹配、戴维南匹配等，根据信号速率和拓扑选择

5.1.3 电源完整性优化

电源完整性（Power Integrity, PI）关注的是电源分配网络（PDN）能否为所有芯片提供干净、稳定、低噪声的电源。

PDN阻抗目标：PDN设计的核心目标是在从DC到最高频率的全频段内，将PDN阻抗控制在目标阻抗以下：

Z_target = V_ripple × V_core / I_max

其中V_ripple为允许的电源纹波比例（通常5%），V_core为核心电压，I_max为最大瞬态电流。

多层去耦策略：

板级去耦 ：大容量电解电容和钽电容，覆盖kHz到MHz频段
芯片级去耦 ：陶瓷贴片电容（0402/0201封装），覆盖MHz到数百MHz频段
封装级去耦 ：封装基板上的嵌入式电容，覆盖数百MHz到GHz频段
平板电容效应：电源平面和地平面之间的天然电容，在最高频段（GHz以上）发挥作用

平面分割与完整性：

避免电源平面被过度分割，分割会增加平面电感、降低去耦效果
关键信号不要跨越分割平面（Split Plane），否则回流路径被迫绕路，导致EMI和信号完整性问题
不同电源域之间通过磁珠或滤波电容连接，既隔离噪声又提供直流路径

图3：多层PCB叠层结构剖面图，标注了各层介质厚度和铜厚，是阻抗计算和信号完整性分析的基础

5.2 力学性能优化逻辑

5.2.1 翘曲度控制

翘曲（Warpage）是PCB板形偏离平面的变形，包括板弯（Bow，弧形弯曲）和板扭（Twist，扭曲变形）两种形式。翘曲度过大会导致SMT贴装不良、BGA焊点开裂、连接器插装困难等问题。

翘曲的成因：

材料CTE失配：铜的CTE（17 ppm/℃）与FR-4树脂的CTE（Z向50-80 ppm/℃，Tg以上可达250-350 ppm/℃）差异巨大，温度变化时产生内应力
叠层不对称：上下层铜面积不对称、介质厚度不对称，导致受热膨胀不均
压合内应力：压合冷却过程中树脂收缩不均匀，残留内应力
吸湿膨胀：FR-4吸湿后会膨胀，吸湿率约0.5-1.0%，导致尺寸变化和翘曲

翘曲优化策略：

对称叠层设计：Z轴方向上，铜层分布、介质厚度、材料类型都应对称。这是最根本的翘曲控制手段
铜面积平衡：同一层的铜分布尽量均匀，避免大面积铜区和大面积空白区相邻
压合工艺优化 ：
1. 控制降温速率≤4℃/min，缓慢冷却减少内应力
2. 压合后增加后固化（Post-cure）工序，释放内应力
3. 使用对称的压合排版和镜像叠板
材料选择：高Tg材料Tg以上的CTE增幅较小，高温下尺寸稳定性更好
烘板处理：出货前或SMT前进行烘板（120-150℃，2-4小时），释放内应力并去除潮气

5.2.2 剥离强度优化

剥离强度（Peel Strength）衡量铜箔与基材之间的结合力，是PCB最基本的力学性能指标之一。剥离强度不足会导致焊盘脱落、线路起皮、分层等致命缺陷。

影响剥离强度的关键因素：

铜箔粗糙度 ：铜箔与基材结合的主要机制是机械咬合。铜箔毛面（Matte Side）的粗糙度越大，机械咬合力越强，剥离强度越高。常规电解铜箔Rz约3-5μm，低粗糙度铜箔Rz约1-2μm
棕化处理：内层铜面棕化形成的针状氧化铜晶体大幅增加表面积和机械咬合力，是内层结合力的关键保障
树脂体系 ：树脂的粘结强度、对铜面的浸润性、固化程度都直接影响结合力
表面污染 ：油污、手指印、氧化层都会严重降低附着力

剥离强度标准（IPC-6012）：

常温剥离强度：1oz铜≥0.7 N/mm（约4 lb/in）
热应力后剥离强度：≥0.7 N/mm的70%
高温剥离强度（125℃）：≥0.4 N/mm

剥离强度优化路径：

前处理充分：确保铜面清洁、无氧化、无油污
棕化参数管控：棕化液浓度、温度、时间精确控制，获得均匀致密的棕化层
压合参数优化：确保树脂充分流动和固化，达到最佳的界面结合
避免过度微蚀：微蚀量过大反而会降低粗糙度和结合力

5.2.3 抗弯强度与刚性

抗弯强度（Flexural Strength）衡量PCB抵抗弯曲断裂的能力。FR-4的抗弯强度约350-500 MPa，远高于纸基FR-2的80-150 MPa。

抗弯强度的影响因素：

玻璃纤维布：玻璃纤维是主要的承力相。E玻璃的拉伸强度约3.4 GPa，布的经纬密度和类型（106、1080、2116、7628等）直接影响刚性
树脂基体 ：树脂传递和分散应力，高Tg树脂通常具有更高的模量和强度
板厚与层数：抗弯刚度与板厚的三次方成正比（EI ∝ h³），增加板厚是提升刚性最有效的手段
铜层贡献：铜层也贡献一定的抗弯强度，特别是厚铜板

抗弯强度优化策略：

关键受力区域增加板厚或增加层数
在结构薄弱区域添加加强筋（Stiffener）或金属支撑
避免在板边和高应力区域布置密集过孔，防止应力集中
分板设计时考虑V-Cut深度和位置，避免分板应力导致板裂

5.3 可靠性性能优化逻辑

可靠性是PCB在规定条件下、规定时间内完成规定功能的能力。PCB的可靠性问题通常在出厂时不可见，但会在使用过程中逐渐暴露，是最隐蔽也最致命的质量风险。

5.3.1 热可靠性优化

热应力与分层：PCB在焊接和使用过程中经历温度循环，不同材料的CTE失配产生热应力，长期累积会导致界面分层、过孔断裂。

热应力失效机理：

Z轴CTE失配：树脂Z向CTE远大于铜，温度升高时树脂膨胀"拉"着铜孔壁，温度降低时树脂收缩"压"着铜壁，循环往复导致铜壁疲劳断裂
Tg以上急剧膨胀：超过Tg后，树脂从玻璃态变为高弹态，CTE骤增3-5倍，热应力急剧放大
湿气膨胀：吸湿后的树脂在高温下水分汽化，产生蒸汽压，导致界面分层（"爆米花"效应）

热可靠性优化策略：

材料升级 ：
1. 选用高Tg材料（Tg≥170℃），降低Tg以上的CTE增幅
2. 选用低CTE材料（Z向CTE≤40 ppm/℃），减少热膨胀量
3. 无铅焊接产品必须使用Tg≥150℃的材料
过孔设计优化 ：
1. 控制纵横比≤8:1，降低孔铜应力集中
2. 避免在高应力区域（板角、连接器附近）布置密集过孔
3. 热过孔采用"十字花"焊盘连接，减少热应力传递

工艺管控 ：
1. 压合后充分后固化，提高树脂交联度和尺寸稳定性
2. 严格控制孔铜厚度和均匀性，确保有足够的抗疲劳裕度
3. 沉铜层附着力达标，避免沉铜层与基材界面成为薄弱环节
使用条件控制 ：
1. 控制温度变化速率，减少热冲击
2. 真空包装和防潮存储，防止吸湿
3. SMT前进行烘板去潮

5.3.2 电化学可靠性优化

离子污染与电化学迁移：PCB表面残留的离子性污染物（如Cl⁻、Na⁺、SO₄²⁻等）在潮湿环境和偏置电压下会引发电化学迁移（Electrochemical Migration, ECM）------铜在阳极溶解、在阴极沉积生长，最终导致绝缘电阻下降甚至短路。

离子清洁度标准（IPC-TM-650 2.3.25）：

Class 1（通用）：≤10.06 μg NaCl/cm²
Class 2（专用）：≤6.4 μg NaCl/cm²
Class 3（高可靠）：≤2.0 μg NaCl/cm²

电化学迁移的加速条件：

湿度≥85% RH（水膜形成）
存在偏置电压（电场驱动离子迁移）
存在可迁移的金属离子（铜、锡、银等）
表面有离子污染物（降低水膜电阻、加速腐蚀）

电化学可靠性优化策略：

清洁度管控 ：
1. 优化电镀和蚀刻后的水洗流程，确保离子残留达标
2. 阻焊固化充分，减少阻焊层析出的离子
3. 最终清洗使用DI水，电阻率≥10 MΩ·cm
表面处理选择 ：
1. OSP和沉金的离子残留较低，优于喷锡
2. 沉银板容易发生银迁移，高湿高压场景需谨慎

设计防护 ：
1. 高压线路之间增加隔离槽（Slot），增加爬电距离
2. 关键电路涂覆三防漆（Conformal Coating）
3. 合理的线间距设计，留有足够的绝缘裕度

5.3.3 绝缘可靠性优化

绝缘电阻与耐电压：PCB的绝缘性能包括表面绝缘电阻（SIR）和体积绝缘电阻，以及耐电压（Hipot）能力。

绝缘失效模式：

表面绝缘电阻下降：湿气+离子污染导致
介质击穿：过电压导致介质材料击穿碳化
电化学迁移：金属枝晶生长导致短路
CAF（导电阳极丝）：玻纤-树脂界面处铜沿玻纤纱生长形成的导电通路

CAF失效机理：CAF（Conductive Anodic Filament）是一种特殊的内部失效模式------铜从阳极过孔出发，沿着玻纤布与树脂的界面（特别是玻纤纱的方向）向阴极过孔生长，最终形成导电通路导致短路。CAF失效与板材质量、钻孔质量、吸湿程度、偏置电压密切相关。

绝缘可靠性优化策略：

材料选择：选用低吸湿性、高纯度树脂体系的板材，减少CAF敏感性
钻孔质量：减少钻孔对玻纤-树脂界面的损伤，控制孔壁粗糙度
间距设计 ：高压电路之间留有足够的电气间隙和爬电距离，参考IPC-2221标准
环境防护：防潮、防霉、防盐雾设计，必要时使用三防漆或灌封

5.3.4 可靠性验证体系

PCB可靠性验证通常采用"加速寿命试验"方法，通过强化应力条件在短时间内暴露潜在缺陷。

核心可靠性测试项目与标准：

结语

PCB作为"电子产品之母"，其技术体系的深度和复杂度远超一般认知。从表面上看，PCB只是一块布满铜线的绝缘板；但深入其技术内核，会发现它是一个融合了材料科学、精密制造、电化学、热力学、电磁学等多学科知识的系统工程。

本报告从五个维度系统解析了PCB技术体系：

在核心功能价值层面，PCB已从简单的电气互连载体演变为集成信号传输、电源分配、阻抗控制、热管理、电磁兼容等多重功能的系统级平台，其性能上限直接决定了电子系统的性能天花板。

在底层技术原理层面，基材体系的演进（从FR-4到PTFE高频材料）、光刻蚀刻精度的提升（从mil级到μm级）、过孔技术的创新（从通孔到微孔）、表面处理工艺的多样化，共同推动着PCB技术不断向前发展。

在工业化工艺流程 层面，一块多层PCB需要经过40-100道精密工序，每一道工序的参数偏差都会通过累积效应影响最终质量。压合、钻孔、电镀、蚀刻等关键工序的工艺能力，是衡量PCB制造水平的核心标志。

在工艺参数管控 层面，PCB制造是典型的"参数驱动型"产业。线宽公差、铜厚均匀性、层间对准度、孔铜厚度、阻抗精度等核心参数的管控水平，直接决定了产品的良率、性能和可靠性。IPC标准体系为全行业提供了统一的质量语言。

在性能优化逻辑层面，电气性能、力学性能和可靠性三者之间存在复杂的权衡关系。优秀的PCB设计与制造，不是追求单一指标的极致，而是在多目标约束下找到全局最优解------既要满足高速信号的电气要求，又要保证足够的机械强度和长期可靠性，同时还要控制成本。

展望未来，随着AI算力需求的爆发、5G/6G通信的演进、汽车电子的智能化、以及先进封装技术的推动，PCB技术将继续向更高密度、更高速度、更高频、更高可靠性的方向发展。HDI板、任意层互连（ALIVH）、玻璃基板、嵌入式器件、光电共封装等新技术不断涌现，推动PCB产业从"传统制造"向"高端精密制造"持续升级。理解PCB的底层技术逻辑和优化方法论，将是每一位电子工程师和技术管理者的必备素养。

参考文献：

IPC-6012E, "Qualification and Performance Specification for Rigid Printed Boards"
IPC-2221B, "Generic Standard on Printed Board Design"
IPC-4101E, "Specification for Base Materials for Rigid and Multilayer Printed Boards"
IPC-TM-650, "Test Methods Manual"
《印制电路技术基础》，中国电子学会
Rogers Corporation, "High Frequency Laminates Data Sheets"
捷配PCB技术文档，"多层PCB压合工艺控制与层间对准度管理"
猎板科技，"高多层PCB加工工艺与品控标准全解析"
电子发烧友网，"PCB工艺规范与设计标准汇编"
华南检测技术，"PCB性能测试全解析：四大类30+项检测标准与方法指南"
